Tipo di prodotto	Compressore d'aria
Marca	Metabo
Modello	Mega 70090 D
Utilizzo	Produzione di aria compressa per utensili pneumatici, uso professionale
Tipo di serbatoio	Serbatoio in pressione
Valvola di sicurezza	Sì, comandata a molla
Manometri	Manometro di pressione normale e manometro di pressione del serbatoio
Regolatore di pressione	Sì, regolabile
Filtro dell'aria	Sì, con alloggiamento
Lubrificatore d'aria compressa	Sì, integrato
Numero di uscite d'aria	3 raccordi rapidi (non regolato, regolato non oliato, regolato oliato)
Raffreddamento	Ad aria
Alimentazione elettrica	Rete, spina con messa a terra
Dispositivo di protezione	Interruttore di protezione contro le correnti di cortocircuito (RCD) raccomandato
Manutenzione ordinaria	Scarico quotidiano della condensa, pulizia filtro aria ogni 50h, cambio olio ogni 500h
Controllo della cinghia trapezoidale	Ogni 50 ore di funzionamento
Olio motore	Qualità specificata nei dati tecnici, livello da controllare prima di ogni utilizzo
Temperatura di stoccaggio	Al riparo dal gelo (minimo 5°C), altrimenti rischio di congelamento della condensa
Smaltimento dei rifiuti	Non gettare con i rifiuti domestici, riciclo tramite punti di raccolta

Domande frequenti - Mega 70090 D METABO

Qual è la pressione massima del serbatoio?

La pressione massima del serbatoio è indicata dal manometro di pressione del serbatoio (7). La valvola di sicurezza (4) si attiva in caso di superamento della pressione massima ammessa. Consultare i dati tecnici sulla targhetta per il valore esatto.

Come regolare la pressione di uscita?

Utilizzare il regolatore di pressione (6) per regolare la pressione normale. La pressione impostata è visualizzata sul manometro di pressione normale (5). Non superare la pressione di esercizio massima dell'utensile collegato.

Quale olio utilizzare per il compressore?

Utilizzare un olio per compressori di qualità adeguata, come specificato nei dati tecnici. Riempire fino alla metà della finestra di controllo dell'olio (11).

Con quale frequenza scaricare la condensa?

Scaricare quotidianamente l'acqua di condensa dal serbatoio in pressione tramite l'uscita della condensa (3). L'acqua di condensa contiene residui di olio e deve essere smaltita ecologicamente.

Come pulire il filtro dell'aria?

Svitare l'alloggiamento del filtro dell'aria (9) e pulire o sostituire l'elemento filtrante. Eseguire questa operazione ogni 50 ore di funzionamento (o più frequentemente se necessario).

Cosa fare se il compressore non si avvia?

Controllare l'alimentazione elettrica, il cavo, la spina e il fusibile. Assicurarsi che la tensione sia sufficiente e che il serbatoio non sia in pressione. Se il motore si è surriscaldato, lasciarlo raffreddare 10 minuti prima di riavviare.

Posso usare il compressore all'aperto?

Sì, ma utilizzare una prolunga adatta per l'esterno. Proteggere l'apparecchio dalla pioggia e dall'umidità. Non utilizzarlo in atmosfera esplosiva.

Come verificare il senso di rotazione del motore?

Per i modelli trifase, prima di ogni collegamento, verificare che la puleggia della cinghia giri nel senso della freccia indicato sulla griglia di protezione. Se il senso è errato, invertire le fasi a livello della spina.

Qual è la durata dell'olio?

Scaricare e sostituire l'olio ogni 500 ore di funzionamento. Utilizzare la vite di scarico dell'olio (12). Smaltire l'olio usato ecologicamente.

Dove trovare i pezzi di ricambio?

Le liste dei pezzi di ricambio sono disponibili su www.metabo.com. Per le riparazioni, contattare un rappresentante Metabo o un tecnico qualificato.

MANUALE UTENTE Mega 70090 D METABO

it Istruzioni per l'uso originali 21

es Manual original 25

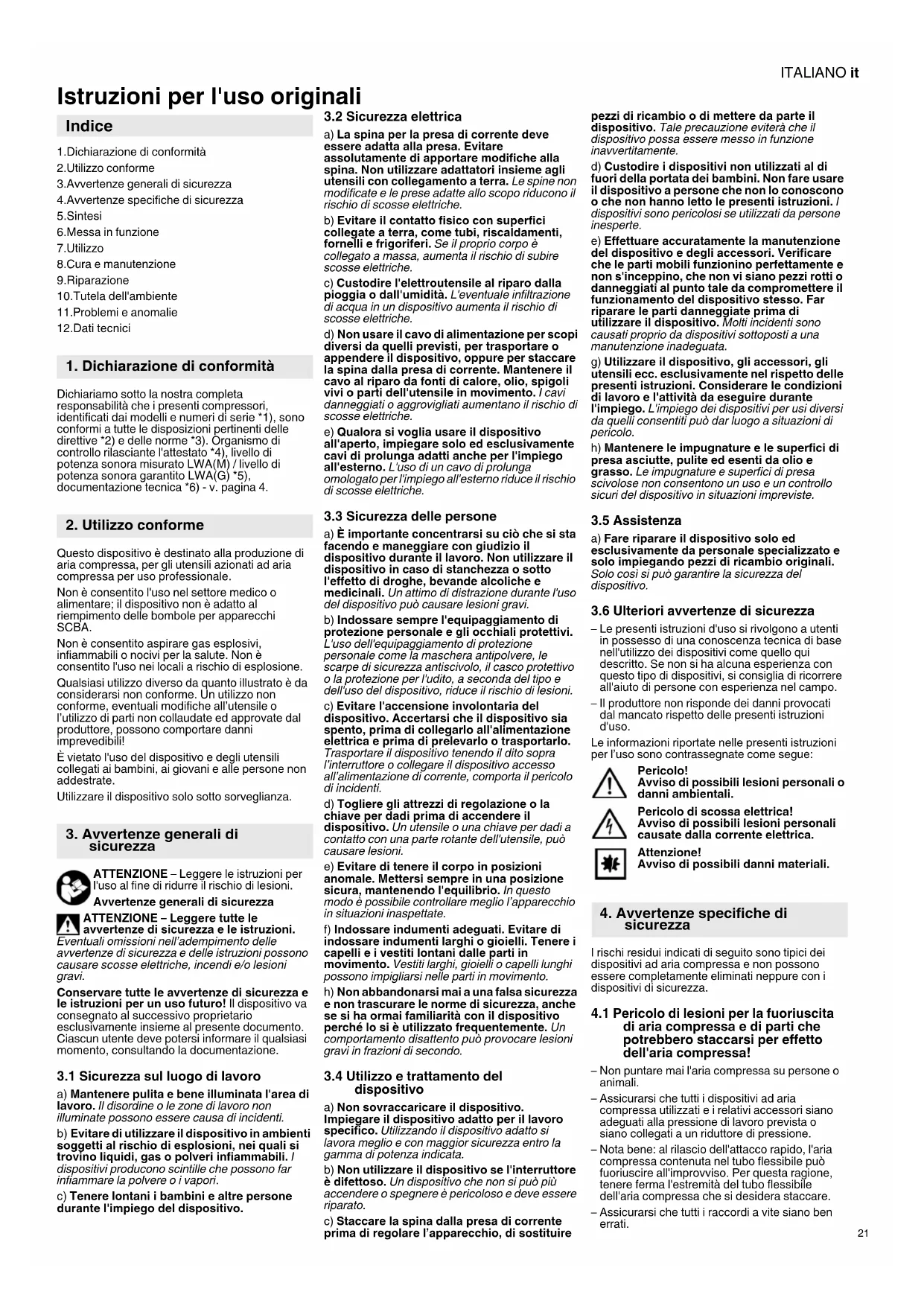

Istruzioni per l'uso originali

Indice

1. Dichiarazione di conformità
2. Utilizzo conforme
3. Avvertenze generali di sicurezza
4. Avvertenze specifiche di sicurezza
   5.Sintesi
   6.Messa in funzione
   7.Utilizzo
   8.Cura e manutenzione
5. Riparazione
6. Tutela dell'ambiente
   11.Problemi e anomalie
7. Dati tecnici

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Organismo di controllo rilasciante l'attestato *4), livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) *5), documentazione tecnica *6) - v. pagina 4.

2. Utilizzo conforme

Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.

Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA.

Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione.

Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed approvate dal produttore, possono comportare danni imprevedibili!

È vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.

Utilizzare il dispositivo solo sotto sorveglianza.

3. Avvertenze generali di sicurezza

ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

Avvertenze generali di sicurezza TTENZIONE – Leggere tutte le vvertenze di sicurezza e le istruzi

Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro! Il dispositivo va consegnato al successivo proprietario esclusivamente insieme al presente documento. Ciascun utente deve potersi informare il qualsiasi momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti.

b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che possono far infiammare la polvere o i vapori.

c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme agli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumenta il rischio di subire scosse elettriche.

c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un dispositivo aumenta il rischio di scosse elettriche.

d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina dalla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Qualora si voglia usare il dispositivo all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso del dispositivo può causare lesioni gravi.

b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.

c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interruttore o collegare il dispositivo accesso all'alimentazione di corrente, comporta il pericolo di incidenti.

d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il dispositivo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, può causare lesioni.

e) Evitare di tenere il corpo in posizioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.

f) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con il dispositivo perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del dispositivo

a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.

b) Non utilizzare il dispositivo se l'interruttore è difettoso. Un dispositivo che non si può più accendere o spegnere è pericoloso e deve essere riparato.

c) Staccare la spina dalla presa di corrente prima di regolare l'apparecchio, di sostituire

pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente.

d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottoposti a una manutenzione inadeguata.

g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. esclusivamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Assistenza

a) Fare riparare il dispositivo solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Solo così si può garantire la sicurezza del dispositivo.

3.6 Ulteriori avvertenze di sicurezza

- Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'aiuto di persone con esperienza nel campo.

- Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.

Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:

Pericolo!

Avviso di possibili lesioni personali o danni ambientali.

Pericolo di scossa elettrica!

Avviso di possibili lesioni personali causate dalla corrente elettrica.

Attenzione!

Avviso di possibili danni materiali.

4. Avvertenze specifiche di sicurezza

I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesioni per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!

• Non puntare mai l'aria compressa su persone o animali.
• Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
• Nota bene: al rilascio dell'attacco rapido, l'aria compressa contenuta nel tubo flessibile può fuoriuscire all'improvviso. Per questa ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare.
• Assicurarsi che tutti i raccordi a vite siano ben errati.

ITALIANOit

- Non riparare personalmente l'apparecchio! Solo il personale tecnico può riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di aria compressa contenente olio!

- Utilizzare aria compressa contenete olio, esclusivamente per gli utensili ad aria compressa appositamente predisposti.

- Non utilizzare un tubo flessibile per aria compressa contenente olio con utensili ad aria compressa non predisposti per l'uso di aria compressa contenente olio.

- Non gonfiare con aria compressa contenente olio le gomme delle autovetture o altro.

4.3 Pericolo di ustione sulle superfici delle parti a contatto con l'aria compressa!

- Far raffreddare il dispositivo prima degli interventi di manutenzione.

4.4 Pericolo di lesioni e di schiacciamento per effetto delle parti mobili!

- Non mettere in funzione il dispositivo se non sono montati i sistemi di protezione previsti.

- Ricordare che il dispositivo si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sia scollegato dalla rete elettrica.

- Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del dispositivo.

4.5 Pericolo causato da protezione personale insufficiente!

- Indossare le protezioni acustiche.

- Indossare gli occhiali protettivi.

- Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.

- Indossare indumenti da lavoro adeguati.

- Indossare calzature antiscivolo.

4.6 Pericolo causato da eventuali difetti del dispositivo!

- Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.

- Controllare sempre l'integrità del dispositivo prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un apparecchio danneggiato potrà essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.

- Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il corretto funzionamento dell'elettroutensile.

- I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adeguatamente riparati o sostituiti da un'officina specializzata e riconosciuta.

4.7 Ulteriori avvertenze di sicurezza

- Osservare in particolare le indicazioni specifiche di sicurezza contenute nei vari capitoli.

- Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all'utilizzo di compressori e utensili ad aria compressa.

- Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.

- Durante l'uso e lo stoccaggio del dispositivo, tenere conto del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio può

inquinare l'area circostante e nuocere all'ambiente. – Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.8 Simboli sul dispositivo (secondo il modello)

Leggere le istruzioni per l'uso.

Avviso di pericolo di lesioni personali in seguito al contatto con parti roventi.

Indossare gli occhiali protettivi.

Avviso di pericolo di avvio automatico.

Avviso di pericolo per tensione elettrica.

Livello di potenza sonora garantito.

Attenzione al senso di rotazione.

4.9 Dispositivi di sicurezza

Valvola di sicurezza

La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita.

5. Sintesi

Vedere pagina 2.

1 Compressore
2 Serbatoio a pressione
3 Scarico condensa
4 Valvoladisicurezza

5 Manometro pressione di regolazione

6 Regolatore di pressione

7 Manometro pressione caldaia

8 Interruttore ON/OFF

9 Filtro dell'aria/scatola del filtro dell'aria

10 Tappo a vite dell'olio

11 Tubo di livello dell'olio *

12 Vite di scarico dell'olio *

13 Attacco aria compressa (attacco rapito, non premontato), aria compressa non regolata *

14 Griglia di protezione per cinghia trapezoidale *

15 Maniglia di trasporto *

16 Avvolgimento cavo

17 Riduttore di pressione del filtro

18 Oliatore ad aria compressa

19 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, esente da olio

20 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, contenente olio

* secondo il modello e l'equipaggiamento

6. Messa in funzione

6.1 Assemblaggio (secondo il modello)

1. Montare le ruote come illustrato (figura A, pagina 3).
2. Montare il raccordo dell'aria compressa (13) come illustrato (figura B, pagina 3).

6.2 Controllo dello scarico della condensa

Assicurarsi che lo scarico della condensa (3) sia chiuso.

6.3 Controllo del livello dell'olio

Controllare il livello dell'olio del compressore sul tubo di livello (11). Se necessario, rabboccare olio fino a metà del tubo di livello (11). Per la qualità dell'olio, consultare il capitolo 12. Dati tecnici.

1. Svitare il tappo a vite dell'olio (10).

2. Versare olio fino a metà del tubo di livello (11) o fino alla tacca.

3. Riapplicare il tappo a vite dell'olio (10).

6.4 Riempimento olio pneumatico

Figura C, pagina 3.

1. Aprire l'oliatore ad aria compressa (18).
2. Riempire con olio pneumatico: il livello dell'olio deve essere compreso tra le due tacche.
3. Richiudere l'oliatore ad aria compressa (18) avvitandolo.

6.5 Installazione

Il luogo d'installazione del dispositivo deve soddisfare i seguenti requisiti:

• essere asciutto e protetto dal gelo;
• avere un sottofondo stabile, orizzontale e piano.

Pericolo!

Un'installazione errata può causare incidenti gravi.

• Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
• I dispositivi di sicurezza e gli organi di comando devono essere sempre facilmente accessibili.
• Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio!

6.6 Trasporto

• Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio!
• Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (15).

7. Utilizzo

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica.

Utilizzare l'utensile elettrico solamente in un ambiente asciutto.

Collegare l'apparecchio esclusivamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controllate; la protezione deve essere conforme ai dati tecnici.

Posare il cavo di alimentazione in modo tale che non sia causa di disturbo e non possa essere danneggiato durante il lavoro.

Verificare ogni volta che il dispositivo sia spento, prima di collegare il connettore alla presa.

Proteggere il cavo di alimentazione dal calore, dai liquidi aggressivi e dagli spigoli vivi.

Utilizzare solo prolunghe con un diametro adeguato (capitolo 12. Dati tecnici).

Utilizzare prolunghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati e debitamente contrassegnati.

Non spegnere il compressore scollegando il cavo di alimentazione, ma utilizzare l'interruttore ON/OFF.

Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

Nel modello a corrente trifase: collare il senso di rotazione!

Secondo la fase, è possibile che il motore giri nel senso errato. Questo può causare danni al dispositivo. Per questa ragione, verificare il senso di rotazione dopo ogni nuovo collegamento. La puleggia del compressore deve girare nella direzione indicata dalla freccia (sulla griglia di protezione della cinghia trapezoidale (14)).

Se la direzione è errata, occorre invertire le fasi della spina di alimentazione.

1. Estrarre la spina di alimentazione dalla presa.

2. Con un cacciavite, invertire le fasi come illustrato (figura D, pagina 3): spingere leggermente l'interruttore con un cacciavite e girarlo di 180°.

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interruttore ON/OFF (8) e attendere il raggiungimento della massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'apposito manometro (7).

Attenzione!

La pressione di regolazione impostata non può essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

1. Impostare la pressione di regolazione sul regolatore di pressione (6). La pressione di regolazione attuale viene visualizzata sull'apposito manometro (5).

2. Collegare il tubo flessibile dell'aria compressa al relativo attacco:

- Attacco per aria compressa (13) non regolata, non filtrata

- Attacco per aria compressa (19) regolata, filtrata, esente da olio

- Attacco per aria compressa (20) regolata, filtrata, contenente olio (regolare la quantità d'olio con l'apposita vite (figura E, pagina 3)).

1. Collegare l'utensile ad aria compressa. Ora si può lavorare con l'utensile ad aria compressa.

2. Spegnere il dispositivo se non si prevede di continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.

3. Scaricare quotidianamente la condensa del serbatoio a pressione dallo scarico della condensa (3).

8. Cura e manutenzione

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Spegnere il dispositivo. Estrarre la spina di alimentazione dalla presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.

Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Dopo ogni intervento sul dispositivo:

Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.

Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite secondo le prescrizioni, in base all'installazione e al funzionamento del dispositivo.

Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Attenzione!

Sul nuovo compressore (1) verificare le coppie di serraggio delle viti a testa cilindrica (capitolo 12. Dati tecnici) dopo le prime 50 e 250 ore d'esercizio.

Prima di ogni inizio lavori

• Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrenza.
• Verificare che i raccordi filettati siano saldamente in sede e, all'occorrenza, riserrarli.
• Controllare l'integrità dei cavi di collegamento e, se necessario, farli sostituire da un tecnico elettricista.
• Controllare il livello dell'olio nell'oliatore ad aria compressa (18). Rabboccare olio pneumatico all'occorrenza.

Ogni giorno

- Scaricare la condensa del serbatoio a pressione dall'apposito scarico (3).

Ogni 50 ore d'esercizio

– Pulire il filtro dell'aria (9) (figura F, pagina 3).
- Controllare il livello dell'olio del compressore sul tubo di livello (11) e rabboccare all'occorrenza. (Vedere il capitolo 6.)
- Scaricare la condensa dal riduttore di pressione del filtro (17).
- Pulire o sostituire il filtro dell'aria nel riduttore di pressione del filtro. (Figura G, pagina 3).
- Controllare la cinghia trapezoidale (figura H, pagina 3): Svitare la griglia di protezione della cinghia trapezoidale (14). Controllare la cinghia trapezoidale e, se necessario, regolare la tensione o sostituirla. Per regolare la tensione della cinghia, svitare le quattro viti alla base del motore e spostare il motore. Serrare nuovamente le viti alla base del motore. Rimontare la griglia di protezione della cinghia trapezoidale (14).

Ogni 250 ore d'esercizio

- Pulire il filtro dell'aria (9) oppure sostituirlo (figura F, pagina 3).

Ogni 500 ore d'esercizio

- Scaricare completamente l'olio dalla vite di scarico (12) e sostituirlo con olio nuovo. (Vedere il capitolo 6.)

Dopo 1000 ore d'esercizio

- Affidare l'ispezione a un'officina specializzata. Questo prolunga notevolmente la durata del compressore.

8.3 Conservazione del dispositivo

1. Spegnere il dispositivo e scollegarlo dall'alimentazione elettrica.
2. Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
3. Scaricare la condensa del serbatoio a pressione dall'apposito scarico (3).
4. Conservare il dispositivo in modo che non possa essere messo in funzione da persone non autorizzate.
5. Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio!

Attenzione!

Non conservare l'utensile senza protezione all'aperto o in ambienti umidi.

Per il rischio di gelo

Attenzione!

Il gelo (< 5 °C) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costantemente acqua! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservarli al riparo dal gelo.

9. Riparazione

Pericolo!

Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettricisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

10. Tutela dell'ambiente

Pericolo!

La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Pericolo!

La condensa del riduttore di pressione del filtro contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Pericolo!

Smaltire l'olio esausto del compressore nel rispetto dell'ambiente, presso i centri di raccolta specializzati!

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili

elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco- compatibile.

11. Problemi e anomalie

Pericolo!

Prima di qualsiasi intervento sul dispositivo: Spegnere il dispositivo. Estrarre la spina di alimentazione dalla presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del dispositivo.

Dopo ogni intervento sul dispositivo:

Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.

Il compressore non si avvia:

• Tensione di rete assente.
• Controllare cavo, connettore, presa e fusibile.
• Tensione di rete troppo bassa.
• Utilizzare solo prolunghe con un diametro adeguato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolunga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.
• Il compressore è stato disattivato mediante estrazione della spina di alimentazione, mentre era in funzione.
• Spegnere il compressore mediante l'interruttore ON/OFF (8) e riaccenderlo.
• Surriscaldamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte).
• Disattivare il compressore con l'interruttore ON/OFF (8).
• Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
• Riaccendere il compressore con l'interruttore ON/OFF (8).

Il compressore funziona senza generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa.
• Assicurarsi che lo scarico della condensa (3) sia chiuso.
• Controllare la guarnizione della vite di scarico e sostituirla all'occorrenza.
• Mancata tenuta della valvola di non ritorno.
• Far revisionare la valvola di non ritorno presso un'officina specializzata.

L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientemente aperto.
• Aprire ulteriormente il regolatore di pressione (6).
• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
• Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate.

12. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

A = potenza di aspirazione

F = potenza di riempimento

L_eff =quantità effettiva fornita con l'80% di max. pressione

p	=	m	a	x	.	p
V	=	v	o	l	u	m
a	=	n	u	m	e	r

z =numero di cilindri

Nm = coppia di serraggio delle viti a testa cilindrica

n_0 =max.regime

P_1 =assorbimento di potenza nominale

U = tensione di collegamento

I =corrente nominale

F =p r o t e z

IP =tipo di protezione

G =max. lunghezza totale e diametro delle prolunghe

A = dimensioni (LxPxH)

T_max =max. temperatura di stoccaggio/di esercizio *

T_min =min. temperatura di stoccaggio/di esercizio **

Olio =quantità e qualità dell'olio per il cambio d'olio (secondo il modello)

m = peso

* = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).

** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo di gelo della condensa nel serbatoio a pressione.

I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impiego, allo stato del dispositivo o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.

Livello sonoro classe A tipico:

L_pA =livello di pressione acustica

L_WA =livello di potenza acustica

L_WA(M) = livello di emissione sonora misurato secondo 2000/14/CE

L_WA(G) = livello di emissione sonora garantito secondo 2000/14/CE

K_pA, K_WA = incertezza

Indossare le protezioni acustiche!

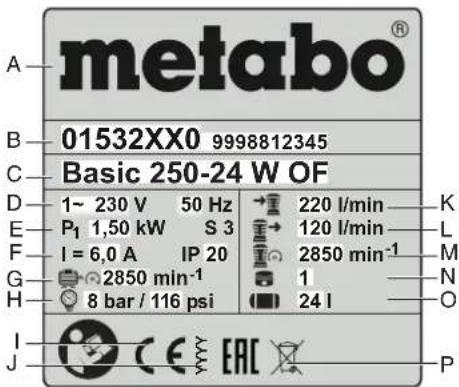

Indicazioni sulla targhetta identificativa:

metabo® 01532XX0 9998812345 Basic 250-24 W OF 1~ 230 V 50 Hz P₁ 1,50 kW S 3 I = 6,0 A IP 20 2850 min⁻¹ 8 bar / 116 psi 220 l/min 120 l/min 2850 min⁻¹ 1 24 l K L M N O I J CE EAC P

A Produttore
B Codice articolo, numero di versione e numero di serie
C Denominazione dell'utensile
D Tensione di collegamento/frequenza
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione

G Max. regime
H Max. pressione
Marchio CE – questo dispositivo è conforme alle direttive UE secondo la dichiarazione di conformità
J Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
N Numero di cilindri
Volume caldaia
P Simbolo smaltimento (capitolo 10.)

e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e
e c a l d a i a o u s c i t e

i o n e m i n .

i o n e m i n .

i o n e m i n .

i o n e m i n .

i o n e m i n .

i o n e m i n .

i o n e m i n .

i o n e m i n .
