SPIW318A2WF - Légkondicionáló WHIRLPOOL - Ingyenes használati útmutató

Terméktípus	Split klíma
Márka	Whirlpool
Modell	SPIW318A2WF
Hűtési/fűtési teljesítmény	18 000 BTU/h
Hűtőközeg	R32 (GWP 675), max. 2,5 kg töltet
Elektromos tápegység	230 V ~ 50 Hz
Fő funkciók	6th Sense, Wi-Fi, Around U, Jet, Sleep, Timer, Oszcilláció, Szuper csendes
Üzemmódok	Hűtés, Fűtés, Szellőztetés, Párátlanítás
Ventilátor sebessége	Auto, Magas, Közepes, Alacsony
Távirányító	Tartozék, AAA elemek (1,5 V)

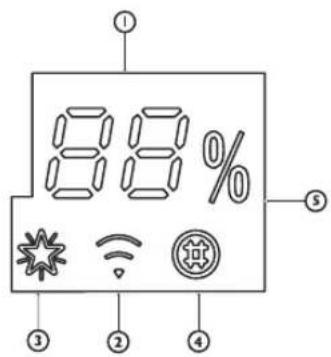

Felhasználói felület	LED kijelző hőmérséklet, Wi-Fi, szűrő, páratartalom, időzítő, működés, alvás jelzőkkel
Levegőszűrő	Mosható, 200 óránként ajánlott tisztítás
Karbantartás	Tisztítsa meg az előlapot puha ruhával, a szűrőt langyos vízzel
Biztonság	Fagyvédelem, automatikus újraindítás, vészleállítás, hűtőközeg-szivárgás elleni védelem
Javíthatósági index	Alkatrészek elérhetők a Whirlpool szervizen keresztül
Rádiófrekvencia sáv (Wi-Fi)	2,4 GHz, max. 20 dBm (EIRP)
Szabványok és tanúsítványok	CE, WEEE, Fluorozott gázok megfelelősége

Gyakran ismételt kérdések - SPIW318A2WF WHIRLPOOL

Hogyan tisztítsam meg a Whirlpool SPIW318A2WF klíma levegőszűrőjét?

Húzza ki a készüléket, nyissa ki az előlapot, vegye ki a levegőszűrőt, mossa le langyos vízzel semleges mosószerrel, szárítsa meg, majd helyezze vissza. Nyomja meg a visszaállító gombot (az előlap mögött található) egy tűvel körülbelül 5 másodpercig, hogy kikapcsolja az emlékeztető jelzőfényt.

Mit tegyek, ha a klíma nem kapcsol be?

Ellenőrizze, hogy a dugó megfelelően van-e bedugva, és hogy a megszakító nem kapcsolt-e le. Szükség esetén cserélje ki a távirányító elemeit. Várjon 3 percet az újraindítás előtt, mert a védőberendezés aktiválódhat. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal.

Hogyan használjam a 6th Sense funkciót?

Nyomja meg a távirányító 6th SENSE gombját. A készülék automatikusan beállítja a hőmérsékletet és a páratartalmat az optimális kényelem érdekében. A 6th Sense jelzőfény világít a beltéri egységen. A funkció kikapcsolásához nyomja meg újra.

Mit jelent a szűrő villogó jelzőfénye?

A szűrőellenőrző lámpa 720 óra használat után villogni kezd, jelezve, hogy a levegőszűrőt meg kell tisztítani. Tisztítás után nyomja meg a visszaállító gombot a beltéri egységen az előlap mögött a villogás leállításához.

Használhatom a klímát fűtési üzemmódban nagyon hideg időben?

A fűtési üzemmód -7°C-ig működik kültéri hőmérsékleten. Ez alatt a védőberendezés leállíthatja a készüléket. Fagyos időben a külső egység automatikusan leolvaszt 6-10 perc alatt, ezalatt a belső ventilátor leáll.

Hogyan csatlakoztassam a Wi-Fi-t a Whirlpool SPIW318A2WF klímához?

Nyomja meg a távirányító Wi-Fi gombját. A beltéri egységen a Wi-Fi jelzőfény gyorsan villog az útválasztóhoz való csatlakozás közben, majd folyamatosan világít, ha csatlakozott. További részletekért tekintse meg a teljes útmutatót vagy a Whirlpool alkalmazást. Megjegyzés: egyes modellekhez opcionális Wpro SmartClim adapter szükséges.

A klíma vízfolyáshoz hasonló hangot ad ki, ez normális?

Igen, ez a hang normális, és a hűtőközeg áramlásából származik a rendszerben. Fűtési üzemmódban leolvasztáskor hasonló hang hallható. Nincs szükség beavatkozásra.

Hogyan állítsam be az időzítőt a készülék be- vagy kikapcsolásához?

Használja a távirányító TIMER gombját. A bekapcsolási időzítő beállításához nyomja meg a TIMER ON gombot, és állítsa be az időt a hőmérséklet gombokkal. A kikapcsoláshoz használja a TIMER OFF gombot. Az időzítő 0,5-24 óra közötti tartományban programozható.

Mit tegyek, ha furcsa szag árad a klímából?

A szag származhat külső forrásokból (bútorok, cigarettafüst), amelyeket a készülék beszív. Tisztítsa meg a levegőszűrőt, és ellenőrizze, hogy semmi nem akadályozza a be- és kivezető nyílásokat. Ha a szag továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal.

Hogyan szerezhetem meg a teljes használati útmutatót franciául?

Töltse le a teljes használati útmutatót PDF formátumban a docs.whirlpool.eu weboldalról, vagy olvassa be a kézikönyvben található QR-kódot. Kérhet fordítást is, ha kiválasztja a nyelvet az útmutató oldalán.

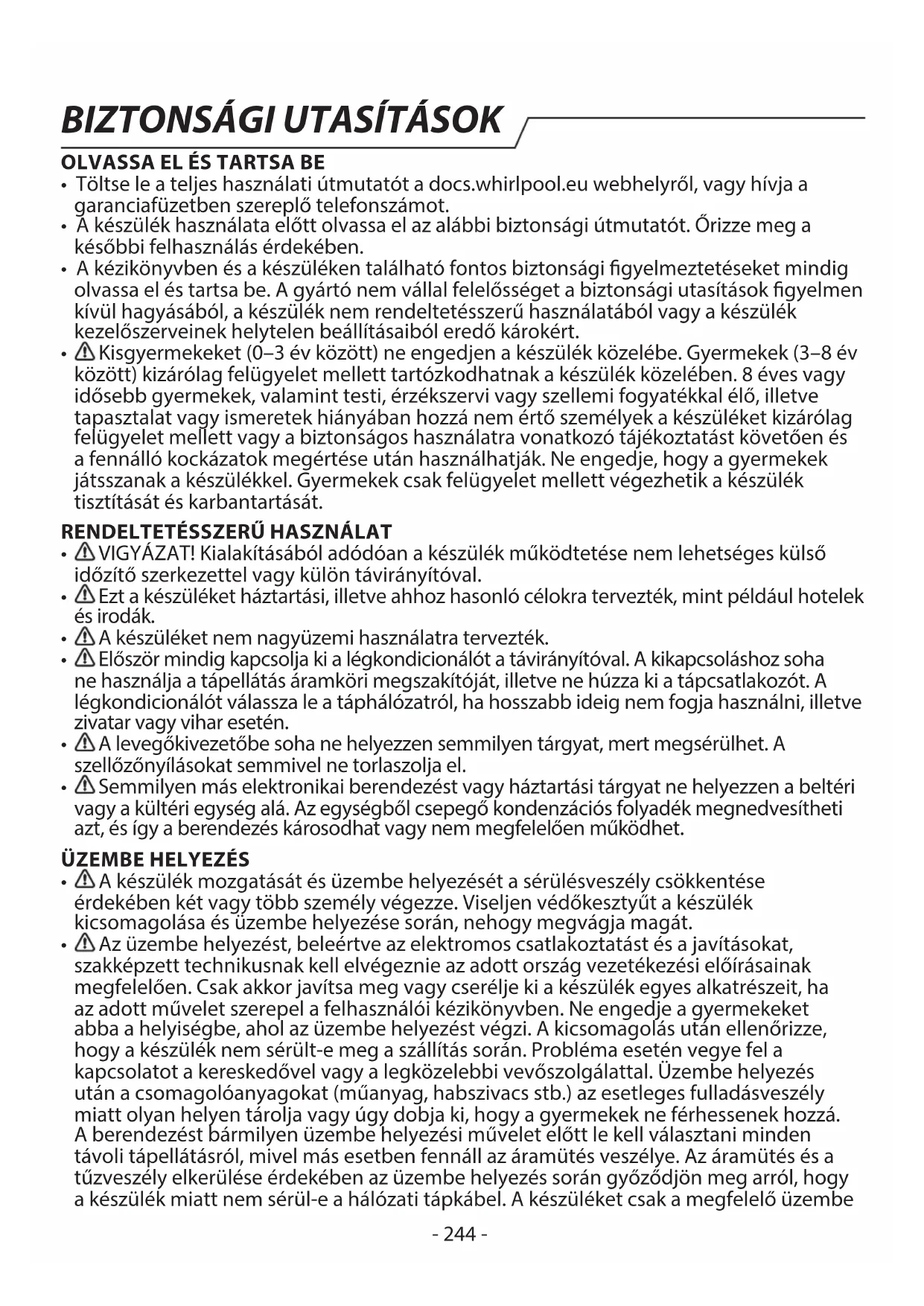

HASZNÁLATI ÚTMUTATÓ SPIW318A2WF WHIRLPOOL

• Tölts le a teljes használati utmutató a docs.whirlpool.eu webhelyról, vagy hívja a garanciafüzetben szereplő telefonszámot.
• A keszülék használata el'tt olvassa el az alábbi biztonsági utmutató. Orizze meg a késöbbi felhasználás erdekében.
• A kezikonyvben és a készüléken talalható fontos biztonsági figyelmezteteket mindig olvassa el és tartsa be. A gyártó nem vallal felelosséget a biztonsági utasítások figyelmen kívül hagyásaból, a készülék nem rendeltetésszerő használataból vagy a készülék kezelőszerveinek helytelen beállitásaiból eredő károkér.
• Kisgyermekek (0-3 év kozott) ne engedjen a keszülék kozelébe. Gyermekek (3-8 év kozott) kizárolag felügyelet mellett tartózkodhatnak a keszülék kozelében. 8 éves vagy idösebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal eló, illetve tapasztalat vagy ismeretek hiányában hozza nem értő személyek a keszüléket kizárólag felügyelet mellett vagy aBiztonságos használatra vonatkozo tajékoztatast kovetöen és a fennálo kockázatok megérétse után használhatják. Ne engedje, hovy a gyermekek jatsszanak a keszülékkel. Gyermekek csak felügyelet mellett vegezhetik a keszülék tiszítatasát és karbantartását.

RENDELTETÉSSZERÜ HASZNÁLAT

VIGYAZAT! Kialakitásaból adódoan a keszülk muködtétese nem lehetséges külso idzító szerkezettel vagy külön távirányítóval.
- Ezt a keszüléket háztartási, illetve ahhoz hasonló célokra tervezték, mint például hotelek és irodák.
A keszüléket nem nagyüzemi használatra tervezték.
- Elóször mindig kapcsolja ki a legkondicioneslót a távirányítóval. A kikapcsoláshoz soha ne használaja a tapellatas áramköri megszakítóját, illetve ne húzza ki a tapcsatlakozót. A legkondicioneslót valassza le a taphalózatról, ha hosszabb ideig nem fogja használni, illetve zivatar vagy vihar esétén.
A levegokivezetobe soha ne helyezzen semmilyen targyat, mert megserulhet. A szellozonyilasokat semmivel ne torlaszolja el.
- Semmilyen más elektronikai berendezest vagy háztartási tárgyat ne helyezzen a beltéri vagy a kultéri egység alá. Az egységból csepego kondenzácios folyadék megnedvesitheti azt, és igy a berendezés károsodhat vagy nem megfeleloen muködhet.

ÜZEMBE HELYEZÉS

A keszülék mozgatasát és üzembe helyezését a serülésveszély csökkentese erdekében két vagy tobb személy vegezze. Viseljen védőkesztýt a keszülék kicsomagolása és üzembe helyezés során, nehogy megvágja magat.
- Az uzembe helyezest, beleertve az elektromos csatlakoztatast es a javitasokat, szakképzett technikusnak kell elvegeznie az adott ország gezetékezési elóirásainak megfeleloen. Csak akkor javitsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott muvelet szerepel a felhasznalói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az uzembe helyezest vegzi. A kicsomagolás utan ellenörizze, hogy a készülék nem sérult-e meg a szallitas során. Problema eseten vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevöszolgálattal. Üzembe helyezés után a csomagolóanyagokat (múanyag, habszivacs stb.) az esetleges fulladásveszély miatt oyan helyen párolja vagy úgy dobja ki, hogy a gyermekek ne ferhessenek hozza. A berendezest barmilyen uzembe helyezési muvelet elott le bell valasztani minded távoli pápellátásrol, mivel más esetben fennáll az aramütes veszélye. Az aramütes és a tuzveszély elkerülse érdekében az uzembe helyezés során gyrożódjön meg arról, hogy a készülék miatt nem sérul-e a halózati pákábel. A készülék csak a megfelelo üzembe

BIZTONSÁGIGUTASITÁSOK

helyezest kovetoen kapcsolja be.

• A legkondicionalo athelysezesekor es mozgatasakor kérje tapasztalt szerviztechnikus tanacsat a berendezés levalsztásával és ismetelt üzembe helysezével kapcsolatban.
  A berendezés mosóhelyiségben nem helyezhető üzembe.

ELEKTROMOS ARAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

• A tapellátásnak a berendezés specialis áramköreinek megfelelo névleges feszültseggel kell rendelkeznie.
  A tapkabel atmérojének meg kell feelnie a kovetelményeknek.
• A fix gezetékezésbe többpólusu kapcsolót kell szerelni a gezetékezési elóirásoknak megfeleloen, és a berendezest a biztonsági elóirásoknak megfeleloen foldelni kell.
• A fix verzetekezésbe oyan összpólusu kapcsolót kell szerelni, amelyben az érintkezok kozotti távolság nyitott állapotban minded polus esetében legalább 3 mm.
• Ne használjon hosszabbitó, elosztó vagy adaptert. Beszerelés után az elektramos alkatrészeknek hozzaférhétlennek kell lenniúk a felhasznaló szárára. Ne használja a készüléket mezütlab, és ne nyuljon hozza nedves kézzel. Ne használja a készüléket, ha a pátkábel vagy a csatlakozódugo sérult, illetve ha a készülék nem muködik megfeleloen, megserült vagy leejtéték.
• Ha a halózati kabel megsérül, az aramütes kockázatának elkerülse érdekében a gyártóval, annak szervizképviselójével vagy egy hasonloan képzett szakemberrel kell egy uganolyan kabelre kicserétetni.
  A fix verzetekezesbe az adott ország szabályozásanak megfeleloen legfeljebb 30 mA maradék muködési áram névleges árameròsségu áram-vedokapcsolot kell elhelyezni.
  A hutokor homerseklete magas lesz, ezert a csatlakozokabelt tartsa tavol a rezcsotol.
• Győzódjön meg arról, hogy a földelés biztonságos, és hogy födlövezétéket szakember csatlakoztatta az épulet specialis földelörendszeréhez. A berendezést elektromosszivárgásvedokapcsolóval és egy megfelelo kapacitásu kiegészítő aramköri megszakitóval kell ellatni. Az áramköri megszakitónak magneses és termikus kioldofunkcióval istendkeznie kell, ezzelbiztositva a védelmet rovidzárlat és tulterhelés esetén.

Modell 9K és 12K 18K 24K
Az áramköri megszakító szükséges kapacitása	16 A 20 A 25 A

• A beltrí és a kultéri egység kozötti pákábel- és kabelcsatlakoztatást a berendezésen található kapcsolásí rajzon tekintheti meg.

TISZTITÁS ÉSKARBANTARTÁS

FIGYELEM: Barmilyen karbantartasi muvelet elott gyrozodjön meg arról, hogy a keszüléket kikapcsolta és kihúzt a konnektorból. Az aramütes elkerülésé erdekében soha ne használjon goźnyomással muködős tisztitókészüléket.
A masik szakképzett személy segítségét igényló karbantartási és javítási munkákat éghető hútőközeg hasznalataban jártas személy felügyelete alatt kell végezni.
A berendezés szervizelésétCsak a gyartó altal javasolt modon szabad vgezni.

A CSOMAGOLÓANYAGOK HULLADEKKEZELÉSE

A csomagolóanyag 100%-ban ujrahasznosithato, es el van látva az ujrahasznosítás jelével (Acsomagolá syes részeinek hulladékkezelését megfeleloen, a hulladékok ártalmatlanítására vonatkozó helyi rendelkezesek szerint kell elvegezni.

A HAZTARTASI GÉPEK HULLADEKKÉNT TÖRTÉNÖ ELHELYEZÉSE

Ez a keszülék ujrahasznosithato vagy ujraelhasznalhato anyagok felhasznalásával keszült. Leselejtezesekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektrmos háztartási keszülékek kezelésère,

BIZTONSÁGILUTASITÁSOK

hasznositására és ujrafeldolgozására vonatkozo tovabbi informaciókt forduljon az illetékes helyi hatósaghoz, a haztartási hulladékok begyüjtését vegző vallalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a készülék az elektramos és elektronikus berendezesek hulladékairól szólo 2012/19/EU irányelv szerinti jelölsekkel rendelkezik. A hulladékka valt termek szabályszer elhelyezésével On segít elkerülni a környezettel és az embariti egészséggel kapcsolatos negativ kovetkezményeket.

A terméken vagy a kiserő dokumentumokon található (Szibóolum azt jerzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékek megfelelo gyüjtöhelyen kell leadni.

MEGFELELOSEGI NYILATKOZAT

• A megfeleloségi nyilatkozat teljes szövege a következő honlapon érhétő el: docs.whirlpool.eu.
• A radióberendezés 2,4 GHz-es ISM-frekvención muködik, a maximális rádiofrekvenciasteljesítény nem lépi tul a 20 dBm (e.i.r.p.) értéket.
• A keszülék harmadik fél altal fejlesztet, nyílt forraskódu szoftvert tartalmaz. A nyílt forraskódu licenc használati feltételei a következő honlapon érhétok el: docs.whirlpool.eu.
• Ez a termek a kiotói egyezmény szerinti fluorozott üvegházhatásu gázokat tartalmaz, a hütǒgáz egy legmenteşen zart rendszeren (R32, GWP 675) belül találhato. A hütǒközeg maximális tõltési mennyisege 2,5 kg. Részletes informaciót az adattablán talál.

BIZTONSAGI UTASITÁSOK A SPECIALIS HUTÖKÖZEGGEL RENDELKEZO BERENDEZÉSEK SZERVIZELESEHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítasi modszerekkkel kapcsolatos részletes információrt tõltse le a teljes utmutató a docs.whirlpool.eu webhelyról.
  A kiolvasztasi folyamat felgyorsitasyhoz es a tisztitashozCsak a gyartó altal javasolt eszkoczoket használja.
  A berendezest jol szelloz o helyen kell taroI, ahol a helyiseg merete megfelel a muvelethez megadott ertekeknek. A helyisegben nen lehet folyamatosan uzemelogyujtoforras (peldaul nyilt lang, mukdo gazuzemu berendezes vagy mukdo elektromos futoberendezes).
• Ne karcolja és ne égesse meg. Vegye figyelerme, hogy a hütoközegekek nem denen esetben van szaguk.
• A hütokörn dolgozo vagy abba behatoló minded személynek rendelkeznie kell érvényes, az iparág által akreditált ertékelő hatóságtól szármasz igazolással arra vonatkozoan, hogy az iparág által elismert ertékelő specifikaciónak megfeleloen rendelkeznek a hütokögegek biztonságos kezelésère vonatkozo ismeretekkel. A berendezés szervizelésétCsak a gyartó által javasolt modon szabad végezni. A masik szakképzett szemely segitségét igenylo karbantartási és javitásim munkákatak éghető hütoközeg hasznalataban jartas személy felügyelete alatt kell végezni. A berendezest 10 m2-nél nagyobb alapterületú helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csóvezetekeket 10 m2-nél nagyobb helyiségben kell kialakitani. A csóvezetekeknek meg kell felelniuk az adott orszag gázra vonatkozo szabályozásanak. A hütoközeg maximális toltési mennyisége 2,5 kg. A belterben hasznalt mechanikus csatlakozóknak meg kell felelniuk az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat ujra felhasználja belterben, a tomitó alkatreszeket meg kell ujitani. Ha a meggyulladt illesztések belterben ujra felhasználja, a meggyulladt részt ujra ki kell alakitani. A csóvezeteknek a lehető legrovidebbnek kell lennie. A mechanikai csatlakozásoknak hozzáférhetonek kell lenniuk karbantartashoz.

BIZTONSÁGILUTASITÁSOK

1. Az éghetó hütoközeget tartalmazó berendezések szallitásat a szallitasi szabályozásoknak megfeleloen kell végezni.
2. A berendezés jelekkel történő megjelölésének meg kell felelnie a helyi szabályozásnak.
3. Az éghető hütőközeget hasznaló berendezések ártalmatlanítása során be kel tartani a helyi szabályozásokat.
4. A berendezés tárolásakor be kell tartani a gyártóutasításait.
5. A becsomagolt (nem értekesitett) berendezés tárolása: a tárolási védócsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérulése ne okozhassa a feltoltött hútoközeg szivárgását. Az egy helyiségben tárolható berendezésk maximális számát a helyi szabályozás határozza meg.
6. A szervizeléssel kapcsolatos információ
   6-1. A terület Ellenörzese

Mielótt elkezdene dolgozni az éghetó hütoközeget tartalmazo rendszeren, biztonsagi Ellenőrzéseket kell végeznie a gyulladás kockázatánakminimalizálasa erdekében. A hútorendszer javításakor a rendszeren végzett munka megkezdese elött el kell végezni az alábbi övintézkedeseket.

6-2. A munkavégzés folyamata

A munkát ellenörzöttt körülmenyek kozöttt kell végezni annak érdekében, hogy a munkavégzs során a lehető legkevesebb éghető gaz vagy goz legyen jelen.

6-3. Általános munkaterület

A karbantartást vegzó személyeket és a területen dolgozo más személyeket tajékoztatni kell az elvegezní kivist munka jellegeról. A munkát nem szabad tulságosan szuk terben vegezni. A munkavegzés körüli területet le kell valasztani. Az éghető anyagok Ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmenyek biztonságosak legyenek.

6-4. Hütőközeg jelenlétének Ellenörzese

A területet a munkavégzés megkezdéselottés kozben megfelelo hutokozeg-érzekelóvel ellenörizni kell annak erdekében, hogy a munkat vegzonek tudomása legyen a potencialisan gyulékony kornyezetról. Győzódjön meg arról, hogy a használt szivargásérzekelö berendezés megfelelo éghetó hutokozeghez való használatra, vagyis hogy megfelelo tomités miatt vagyeredendoen szikramentes.

6-5. Túzoltó keszülék jelenléte

Ha a hútóberendezésen vagy barmely alkatrészen nagy hóvel jaró munkát kell végeznie, kéznél kell lennie megfelelo tuzoltó keszüléknek. A toltési terület mellett alljon rendelkezsreszáraz poros vagy CO_2 -os tuzoltó keszülék.

6-6. Gyujtoforras hianya

Ha a munkát oyan hütörendszeren kell végezni, amelyben jelenleg éghetô hütoközeget tartalmazó csövezéték is talalhato, illetve korábban talalhato volt, a munkát vegzǒ személy nem hasznalhat gyújtófforrast oyan modon, hogy az esetleg tuzet vagy robbanást eredményezzen. Minden lehetséges gyújtófforrast (peldául égo cigarette) megfeleloen távol kell tartani az üzembe helyezés, a javitás, az eltávolítás vagy az artilmatlanías helyétól, ha annak során éghetô hütoközeg juthat a kornyező térbe. A munkavégzés megkezdés elott a berendezés körüli területet fel kell mérnì, hogy ne alljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás" tablát.

6-7. Szelloztetett terulet

Mielott behatol a rendszerbe, vagy barmilyen, magas hörmséklettel jaró munkát vegez, győzódjön meg arról, hogy a terület nyitott vagy megfeleloen szellőzik. A szellőztétés mértékét a munkavégzés során is fenn kell tartani. A szellőztétésnek biztonságosan el kell oszlatnia a kiszabadult hútőközeget, és a legjobb, ha azt kijuttatja a legkörbe.

BIZTONSÁGILUTASITÁSOK

6-8. A hütōberendezés Ellenörzese

Elektronikus alkatrészek cserejekor azoknak meg kell feelniuk a célnak és az adott specifikaciónak. Minden esetben követni kell a gyartó karbantartási és szervizelési utmutatasait. Ha kétsegei vannak, hivja segitségert a gyartó muszaki részlegét. Eghetó hütóközeget hasznaló berendezés üzembe helyezéskor az alábbi Ellenőrzeseket kell elvegezni:

• A toltés mérete megfelel-e azon helyiség méretének, amelyben a hütoközeget tartalmazó alkatrészeket üzembe helyezik;

• A szellőztetőberendezés és annak kívezétései megfeleloen működnek-e és nincsenek-e eltorlaszolva;

• Ha kozvett hutokort hasznal, a masodlagos körben ellenőrizni kell, hogy nincs-e jelen hutokozeg;

• A berendezés jalóse továbbra is lathó és olvasható-e; A nem olvasható jalóseket és jeleket javitani kell;

• A hútócsövek és azok alkatrészei oyan pozióban vannak-e telepítve, ahol valószinúleg nincsenek kiteve a hútóközeget tartalmazó alkatrészeket korrodáló anyagnak, kiveve azokat az alkatrészeket, amelyekeredendően korrozioálló anyagból készültek vagy megfelelo korrozióvedelemmel vannak ellátva.

6-9. Āz elektromos eszközök Ellenörzese

Az elektromos berendezesek javitasa es karbantartasa elott biztonsagi ellenorzeseket kell vgezni, es meg kell vizsgalni az alkatreszeket. Ha aBiztonsagot erinto hiba tapasztalhato, a tapellatast nem szabad csatlakoztatni a korhoz, amig a hibat kielegitoen el nem haritottak. Ha a hiba nem javithato ki azonnal, de az uzemeltetest folytatni kell, megfelelo ideiglenes megoldast kell hasznalni. Ezt jenteni kell a berendezes tulajdonosanak minded alkatresz megemlitesevel. A kezdeti biztonsagi ellenorzsnek az alabbiakra kell kiterjednie:

• A kondenzátorok le vannak-e merülve: ezt a biztonság szem elött tartásával, szikrázás lehetőségénék elkerülésével kell Ellenőrizni;
• A rendszer toltézekor, visszanyerézekor és uritézekor nincs-e szabadon lévo, áram alatt levo elektramos alkatrész vagy gezeték;
  -A fFoldkotes folytonos-e.

7. A zárt alkatrészek javitasa

A zart alkatrészek javitásakor a berendezés zart tapellatásanak levalasztása elott a szervizelés során le kell valasztani a javitani kivant berendezés minded elektramos csatlakozásat, majd a legkritikusabb ponton ideiglenes szivargásérzékelést kell végezni a potencílisan vesélyes helyzetek felismerése érdekében. Az alabbiakra különösen nagy figyelmet kell forditani az elektramos alkatrészeken valo munkavégzéskor. A haz nincs-e a védelmi szintet érintó modeston modosítva. Ide tartozik a kabelek serulése, a csatlakozások tul nagy szama, nem az eredeti specifikaciónak megfelelo csatlakozók, a tomitések serulése, a tomselence helytelen elhelysezese stb. Győzódjön meg arról, hogy a berendezés megfelelo'en van-e rögzítve. Ellenörizze, hogy a tomitések vagy a tomitóanyagok nemRoncsolódtak-e oylan mertékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutásat. A cserealkatrészeknek meg kell felemniük a gyartó specifikációnak.

MEGJEGYZES:

A szilikontomités csökkentheti bizonyos típusu szivárgasérzekelő berendezésk hatékonyságat. Az eredendöenBiztonságos alkatrészeket nem kell szigetelni a munkavégzés elott.

8. Az eredendoenBiztonsagos alkatreszek javitasa

A korreCsak akkor alkalmazzon folyamatos induktiv vagy kapacitasterhelest, ha meggyozodott arrol, hogy az nem haladja meg a hasznalt berendezes esetuben

BIZTONSÁGILUTASITÁSOK

engedélyezett feszültseget és aramerósséget. Az eredendöen biztonságos alkatrésztípus az egyetlen, amelyen mücködes kozben, éghető környezet jelenlétében munkat végezhet. A tesztberendezsnek a megfelelo minősítésell kell rendelkeznie. Az alkatrészeketCsak a gyártó altal megadottra cserélje. Ha mas alkatrészt használ, szivárgás történhet, és a hütőközeggel teli környezet meggyulladhat.

9. Kábelezés

Ellenorizze, hogy a kábelek nem lesznek-e kiteve kopásnak, korroziónak, tul nagy nyomásnak, rázkódásnak, éles széleknek vagy barmilyen más kedvezótlen környezeti hatásnak. Az ellenorzsnek figyelembe kell vennie az idő mulásanak hatásait és például a kompresszorból vagy a ventilatorból eredő folyamatos rázkódást.

10. Az éghetó hütoközegek érzekelése

A hütokozeg szivargasanak kereseséhez és érkekelsehez semmilyen korulmenyeközott nem hasznalhato potenciális gyújtóforras. Nem hasznalhato halidlampa (vagy barmilyen mas, nyilt langot hasznaló érzekelő).

11. A szivárgas érzekelési modjai

Az alábbi szivárgásérékekémi modszerek elfogadottnak tekinthetők éghető hútólkozeget tartalmazó rendszerek esétényen:

• Az éghetó hütoközegek érzekeléséhez elektronikus szivargasérzekelot kell hasznalni, de elofordulhat, hogy annak érzekenysége nem megfelelo vagy ujrakalibrást igenyel (az érzekeloberendezest hütoközsegmentes helyen kell kalibränl).

• Győződjön meg arról, hogy az érzekelő nem potenciális gyújtófforrás, és megfelelo a használt hútókögeghez.

• A szivargaszékelö berendezést a hütoközeg also tuzveszélyességi szintje ertékenek százalekában kell beallitani, kalibralni kell a hasznalt hütoközegre, és meg kell erősiti na gáz megfelelo százalekos ertékét (legfeljebb 25%).

• A szivargasérékelö folyadékok a legtöbb hütőközeghez hasznalhatók, de a klórtartalmú tisztitószerek hasznalatat kerülni kell, mert a klór reakcióba léphet a hütőközeggel, és korrodálhatja a rez csövezetékeket.

• Ha szivargast talal, minded nyilt langot el kell tavolitani vagy el kell oltani.

• Ha olyan hʊtǒközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hʊtǒközeget el kell távolítani a rendszerból, vagy lezarószelepekkel el kell szigetelni azt a rendszer szivárgastól távoli helyén.

• Ezután oxigenmentedes nitrogenenl at kell obliteni a rendszert a forrasztas elott es kozben is.

12. Eltavolitas es kiurités

• Amikor javitás céljából - vagy barmilyen más célból - behatol a hútókorbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell.

Az alabbi eljárast kell kovetni:

Hutokozeg eltavolitasa;
-A kör átöblítese inert gázzzal;
- Kiürités;
- Ismetelt atöblités inert gázzzal;
-A kör megnyitása vágással vagy forrasztással.

A feltoltt hutokozget a megfelelo visszanyero hengereke bell attolteni. A rendszert ezutan ,at kell obliteni" oxigenmentes nitrogennel a berendezes biztonsaga erdekeken. Elofordulhat, hogy az eljarast tobbszor meg kell ismetelni. A munkahoz nem hasznalhat suriettt levegot vagy oxigent. Az atoblitéshez a feltoltest addig kell vegezni, amig el nem eri a munkavegzesi nyomast, ezutan ki kell engedni a kornyezetbe, vegul le kell engedni vakuumig. Ezt az eljarast addig kell ismetelni, amig mar nincs tobb hutokozeg

BIZTONSÁGILUTASITÁSOK

a rendszerben. A végso feltöltéskor a munkavégzéshez a rendszert a légköri nyomás eléréséig kell szelloztetni. Ez a muvelet elengedhetetlen, ha a csövezetékeken forrasztást kell végezni. Győzódjön meg arról, hogy a vákuumpupa kivezetese nincs gyújtóforrás közelében, és a rendszerben vákuum van oxigenmentedes nitrogennel és folyamatos szelloźessel.

1. Feltöltési eljárások

A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell feleni:

• Győzódjön meg arról, hogy a feltöltőberendeşés használatakör a különboźó hútőkögegek nem szennyezik egymást.
• A tomloknek vagy gezetékeknek a leheto legrovidebbnek kell lenniuk a bennuk levohutokozeg mennyiségénék minimalizálasa erdekében.

• A hengereket fuggolegesen kell tartani.

• Mielott a rendszert feltolti hütoközeggel, Ellenorizze, hogy a hütorendszer foldelve van-e.

• Amikor feltöltés kész, címkézfe fel a rendszert (ha meg nem;tette meg).

• Rendkivuli gondossaggal jarjon el, hogy ne toltse tul a hutorendszt. A rendszert az ujratoltes elott oxigenmentes nitrogennel nyomastesztnek kell alvetni.

A rendszeren a feltoltés befejezése után, de az üzembe helyezés elott szivargási tesztet kell végezni.

A helyszín elhagyása elótt ismét Ellenőrizni kell a szivárgást.

1. Leszerelés

A muvelet végrehajtáshoz elengedhetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minded részletevel együtt. Jvasolt bevált gyakorlat az összes hütoközeg biztonságos visszanyerése. A feladat elvégzese elott olaj- és hütoközegmintát kell venni arra az esetre, ha a visszanyert hütoközeg ürafelhasznalása elott elemzést kellene végezni. A feladat megkezdéséhz elengedhetlenül fontos elektromos áram.

a. Ismerje meg a berendezest es annak mukodset.

b. A rendszert elektromosan szigetelje el.

c. A muvelet elott gyozodjon meg az alabbiakról:

• A mechanikai kezelöberendezés rendelkezésre áll a hütoközeghengerek kezeléséhez, ha szükséges;

• Rendelkezésre all minded személyi védöfelszerelés és azokat megfeleloen használják;

• A visszanyeresi folyamatot egy hozaerto szemely folyamatosan felugyeli;
• A visszanyerő berendezés és a hengerek megfelelnek a vonatkoź szabványoknak.
  d. Ha lehetséges, szivattyuzza le a hutorendsztert.
  e. Ha a vakuum elerse nem lehetséges, alkalmazon elosztót, hogy a hütokozeg a rendszer tobb részen is eltavolithato legyen.
  f. A visszanyeres elott gyozodjon meg arrol, hogy a henger a merlegen talalhato.
  g. Inditsa el a visszanyero berendezest, es mukodtesse azt a gyartoutasitasainak megfeleloen.
  h. A hengereket ne toltse tul. (Legfeljebb a terfogat 80% -aig toltheto fel folyadekkal.)
  i. Ideiglenesen se haladja meg a henger maximalis munkanyomását.
  j. Ha a hengereket megfeleloen feltoltotte, es a folyamat befejezodott, a hengereket es a berendezest azonnal tavolitsa el a helyszinrol, es zarja el a berendezes osszes elszigetel'o szelepét.
  k. A visszanyert hutokozegCsak akkor tothetofel masik hutorendszerbe, ha azt elozoleg megtisztitja es ellenorzi.

15.Cimkeszes

A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hütőközeget kiüritettek. A címkét datummal kell ellatni és alá kell irni. Győzódjön meg arról, hogy a berendezésen címkék vannak azzal az informácioval, hogy a berendezés éghető hütőközeget tartalmaz.

16. Visszanyeres

Amikor a hütokozeget szervelés vagy leszerelés miatt eltávolítja a rendszerból, javasolt bevált gyakorlat, hogy az összes hütokozeget biztanságosan távolítsa el. A hütokozeg hengerekbe való athelysezekor ügyeljen arra, hogy csak a megfelelo hütokozeg-visszanyeresi hengereket használaj. Győzödjön meg arról, hogy a rendszer teljes felṭöttt hütokozeg-mennyiségének megeleló számú henger all rendelkezésre. Minden használandó henger ki van jalöve a visszanyert hütokozeghez, és szerepel rajta a hütokozeg címékéje (vagyis specialis hengerek allnak rendelkezésre a hütokozeg visszanyereséhez). A hengereket el kell latni nyomáscsökkentő szeleppel és kapcsolódo lezárósceleppel megfelelo munkavégzési sorrendben. Az üres visszanyer hengerek ki vannak uritve, és ha Lehét séges, le vannak hutve a visszanyeres elott. A visszanyer berendezésnek jo munkavégzési allapotban kell lennie a berendezésre vonatkozoutasísok betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hütokozegek visszanyeresére. Rendelkezésre kell allniuk továbbá kalibralt sulymérlegeknek, és azoknak jo allapotban kell lenniük. A tomlóknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jo allapotúnak kell lenniük. A visszanyer berendezés használata elott Ellenörizze, hogy annak allapota kielégítő-e, megfeleloen karban volt-e tartva, és hogy mindedkapcsolódo elektramos alkatrész el van-e zárva annak erdekében, hogy hütokozeg kiszabadulása esétén ne történhessen gyulladás. Ha kétsegei vannak, kérje a gyartó segítsegét. A visszanyert hütokozeget a megfelelo visszanyero hengerben vissza kell juttatni a beszállitónak, és ki kell tölteni a megfelelo hulladékszlittasi nyomtatványt. A hütokozeget ne keverje a visszanyer egységekben, kulönosen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolitania, ügyeljen arra, hogy azt elfogadható mertékben uritse ki, igyBiztositva, hogy a kenóanyagban ne maradhasson éghető hütokozeg. A kiüritest a kompresszor beszállitónak történyo visszajuttatása elott kell elvegezni. A folyamatCsak a kompresszortest elektramos melegítésével gyorsithato fel. Amikor egy rendszerból olajat ereszt le, azt biztonságosan vegezze. A legkondiónáó athelysezesekor és mozgatasakor kérje tapasztlst szerviztechnikus tanácsát a berendezés levalasztásával és ismetelt üzembe helyszésével kapcsolatban. Semmilyen mas elektronikai berendezest vagy háztartási târgyat ne helyezzen a belteri vagy a külteri egység ála. Az egységból csepego kondenzácios folyadék megnedvesitheti azt, és igy a berendezés károsodhat vagy nem megfeleloen mücködhet. A szelložonyilásokat semmivel ne torlaszolja el. A berendezest jol szelložó helyen kell tárolni, ahol a helyiség mérete megfelel a müvelethez megadott értékeknek. A berendezest oyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (pédául mücköd Göázüsemü berendezés) és gyújtóffrás (pédául mücködø elektramos fütöberendezés). Üjrafelhasznalható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

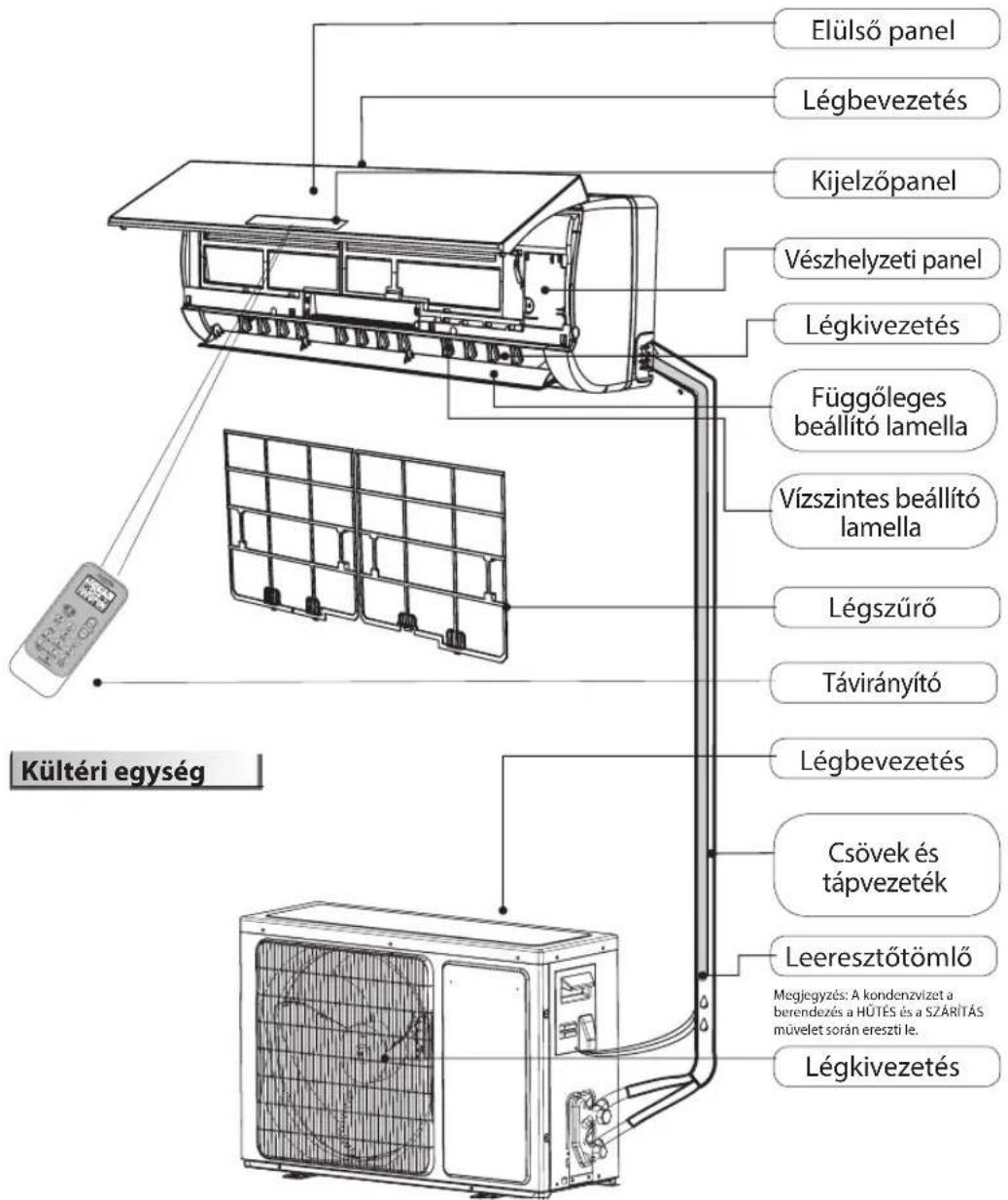

Termékleiras

Beltéireegység

Az italmutaban szepré ċbrakć egy ohminal modell kūšć nězete lāthost. Kovetkezésképpen annek aláka ethétrēj az Onl altal vázstóřt lekdonickiánóltel.

A beltieri vagy a kultieri egysegen lathato szimbolumok magyarazata

	VIGYÁZAT	Ez a szimbólum azt jalzi, hogy a berendezés éghető hútóközeget használ, amelynek szivárgása esétén külso gyújtófortrás jelenlétében tuzveszély all fenn.
	FIGYELEM	Ez a szimbólum azt jalzi, hogy a használati utmutató figyelmesen tanulmányozni kell.
	FIGYELEM	Ez a szimbólum azt jalzi, hogy a berendezést szervizes szakembernek kell kezelnie az üzembe helyezési utmutató utasításai alapján.
	FIGYELEM	Ez a szimbólum azt jalzi, hogy informácio érhető el (például a használati vagy az üzembe helyezési utmutató).

Felhasznalói felület

Hömér séklet jelzöfénye (1)

Megjeleniti a beallitott homersekletet. Ha az,FC" felirat jelenik meg, a szurot meg kell tisztitani.

WIFI jelzofenye (2)

Amikor routerhez csatlakozik vagy elvesziti a kapcsolatot a routerrel, gyorsan (3 Hz) villog. Amikor csatlakozva van a routerhez, de a felhohoz nincs, lassan (1,5 Hz) villog. A teljes WIFI-csatlakozas utan folyamatosan kezd vilagitani. Ha a berendezest levalasztjak a WIFI-rol vagy a jelet kikapcsoljak, a feny kialszik.

6th Sense jelzofenye (3)

Kigyullad, ha a 6th Sense be van kapcsolva.
Kialszik, ha a 6th Sense-t kikapcsoljak.

Szurófigyelés jelzofénye (4)

Ha a szurot tisztitani kell, villog. A szurofigyelés jelzoe 720 oranyi hasznalat utan villogni kezd, emlekeztete arra, hogy a szurot meg kell tiszitani. A szurot tiszitasa utan nyomja meg a szurobelteri egysegen, az elulso panel mogott talalhato nullazogombjat a szurofigyelés jelzoe villogasanak megszuntetesehez.

Páratartalom jelzófenye (5)

A paratartalom megjelenitesekor kigyullad. A homerseklet jelzesekor kialszik.

Idzitó jelzofénye (6)

A beallitott idotartam alatt kigyullad. Az idozitesi muvelet vgen kialszik.

Mukodés jelzofénye (6)

A mukodeskorkigyullad. A kulsoegység fagyasmentesitesekor villog.

Alvás jelzöfenye (8)

Az alvasi mod beallitasakor kigyullad, a mukodes kijelzoe 10-szer villog, majd a teljes kijelzokikapcsol.

A WIFl-vezérles nélkūli légkondicionalok esetében javasoljuk a Wpro SmartClim hasznalatat. Ez egy oylan, WIFI-n keresztül vezerelheto okoseszköz, amellyel a berendezés f° beallitásait okostelefonjáról szabályozhatja. Ez a tartozék nem talalható meg a termek csomagolasában. Tovàbbi informácioert és a beszerzeséhez lépjen kapcsolatba a vevőszolgálatunkkal.

Az elementek behelyezése a távirányítóba

1. Az elementtó fedelének eltávolításához helyezzen be egy tût, ovatosan nyomja le a fedelet, és tolja a nyil irányába (lásd a lenti abrát).
2. Helyezzen a rekeszbe 2 AAA elemet (1,5 V). Ügyeljenarra, hogy a „es a „-polaritas megfelelo legyen.
3. Zárja be a távirányító elementartójának fedelet.

A távirányító előre beállitásá
Amikor a taviranyitoba uy elementeket helyez, vagy azt bekapcsolja, automatikusan elore beallitja a hszivattyut, ha az On altal vasarolt legkondacionaloCsak hutesre alkalmas. Ehhez a hszivattyu taviranyitjat is hasznalhatja.

A távirányító használata a berendezés vezérleséhez

A berendezés távirányitóval történő üzemeltetéséhz irányitsa a távirányitó a belteri egységen talalhato vevöeszközre a veteli érzekenység biztosításahoz.
- Amikor a taviranyitó uzenetet kuld, a zimbólum 1 masodpercig villog. Az uzenet fogadásakor a berendezés hangjelzest ad.

A távirányitóval legfeljebb 7 m-es tívolságból muködtethető alegkondicionesló.
- Amikor a tavirányitóban elemet cserél, a tavirányito hószivattyüzemmodra all.

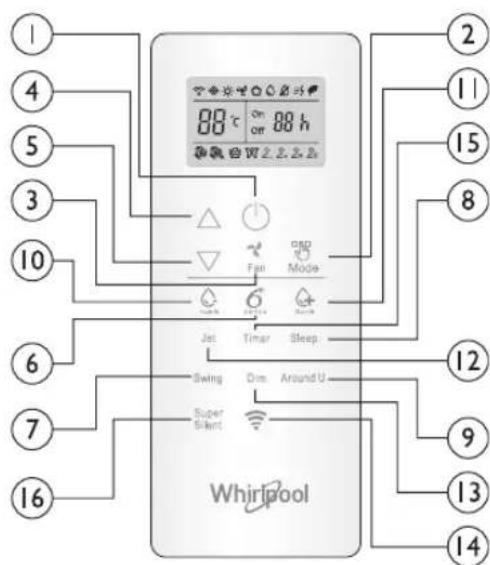

Megjegyzes: kovesse a legkondacionalo mukodtetesehez kapott taviranyitonak megfelelo utasitasokat. A gombok funkciojanak leirasa (P1-03)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindithato és leallithato a berendezés.

3.FAN (VENTILATOR) GOMB

A ventilator sebességének beallitására szolgá a kovetkezó sorrendben: automatikus, nagy, kozepes és alacsony.

4-5. TEMPERATURE (HOMERSEKLET) GOMBOK

A szoba hómersékletének kivalasztára szolqal.

Idozi to ezemmodban az ido beallitasara szolgal.

6.6th SENSE GOMB

Beallitja vagy megszakitja a 6th Sense mukodeset.

1. SWING (LENGÉS) GOMB

Leallitja vagy elinditja a vizszintes beallito lamella lengesét, es beallitja a legaramlas kivant fe/le iranyat.

10-11. HUMIDITY (PARATARTALOM) GOMB

A kivant paratartalom beallitasa szolgal,
csak a 6th SENSE modban hasznalhato.

Az alacsony kornyezeti zajt ado szuper csendes uzemmod elinditasara es leallitasara szolgal.

1. MODE (ÜZEMMÖD) GOMB

A mukodesi mod kivalasztasara szolgal. Sorrendben: hutes, futes es ventilator.

Az alvasi uzemmod kivalasztasara szolgal, sorrendben: alvas 1, alvas 2, alvas 3, alvas 4 es alvas ki.

1. AROUND U (AZ ON KÖRNYEZETÉBEN) GOMB

Az Around U funkció beallitása ésmegszakitára szolgal.

12.JET (GYORS) GOMB

A gyors hutes vagy futes inditasara es leallitasara szolgal.

1. DIM (HALVANYITÁS) GOMB

A belteri egyseg kijelzofenyineke be- es kikapcsolasara szolgal.

14.WI-FIGOMB

A WIFI be-és kikapcsolására szolgál. 15.TIMER (IDÖZITÖ) GOMB

A berendezes be- es kikapcsolasi idejenek beallitasara szolgal.

Szimbólumok a távirányító kijelzöjén

A távirányító aktivalása a kioldógomb megnyomásával

Hutes jelzofenye Automatikus ventilatorsebesseg Alvas jelzofenye 1

Páratartalom plusz jelzofeny Nagoventilatorsebesseg Alvas jelzofenye 2

Páratartalom minusz jelzöfény Kőépes ventilatorsebesség Alvás jelzöfénye

Csak ventilator jelzofeny Alacsony ventilatorsebesseg Alvas jelzofenye 4

Futes jelzofenye

Szuper csendes üzemmod jelzofenyene

Beallitott homerseklet megjelenitese

Nyomja meg a gombot,
a hattervilagitas
aktiválódik
hasznalathoz. Nyomja
meg ismet a tāvirányitó
zárolásahoz. Ha 10
másodpercig nem
vegez mûveletet
a tāvirányítóval,
az automatikusan
zárolódik.

Around U (Az On kornyezetében) 6^th SENSE jelzofénye jelzofénye

Gyors uzemmod jelzofenye Energiatakekos uzemmod jelzofenye Jelatvitel

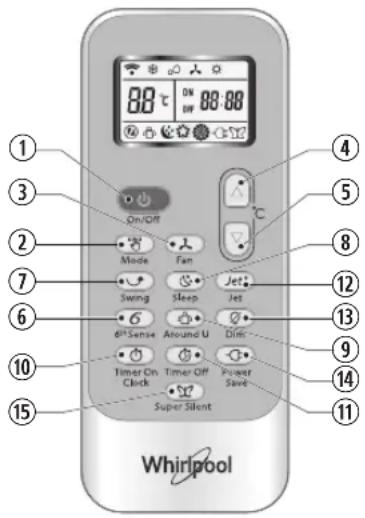

A gombok funkciójának leirása (J1-3A)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindithato é leallithato a berendezés.

2. MODE (UZEMMOD) GOMB

A mukódési uzemmod kivalasztára szolgál, sorrendben:

hutes, szaritas,Csak ventilator es futes.

3. FAN (VENTILATOR) GOMB

A ventilator sebességének beallitására szolgál a következó sorrendben: automatikus, nagy, kozepes és alacsony.

4-5. TEMPERATURE (HOMERSEKLET) GOMBOK

A szoba hómér sékletének kíválasztására szolgál. Időzítő üzemmodban és a valós idejú ora esetében az idő beállitására szolgál.

6.6 ^TH SENSE GOMB

Beallitja vagy megszakitja a 6^th Sense mukodesét.

7. SWING (LENGES) GOMB

Leallitja vagy elinditja a vizszintes beallito lamella lengését, es beallitja a legaramlás kivist fel/le irányat.

8.SLEEP ALVAS)GOMB

Beallitja vagy megszakitja az alvas mod mukodset a kovetkez o sorrendben:

9. AROUND U (AZ ON KÖRNYEZETÉBEN) GOMB

Az Around U funkció beallitására és megszakítására szolgál.

10. TIMER ON/CLOCK (IDOZITO BE/ORA) GOMB

Az aktualis ido beallitasara szolgal.

Az idzitobekapcsolasanak beallitasara es megszakitasara szolgal.

11. TIMER OFF (IDOZITÖ KI) GOMB

Az idozitio kikapcsolasnak beallitasara es megszakitasara szolgal.

12.JET (GYORS) GOMB

A gyors hutsi vagy futsi uzemmod inditasara es leallitasara szolgal.

13. DIM (HALVANYITÁS) GOMB

A belteri egység kijelzofenyineke n be- es kikapcsolasara szolgal.

14. POWER SAVE (ENERGIATAKAREKOS) GOMB

Az energiatakarékos mod inditására és leallitására szolgál.

15. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony kornyezeti zajt ado szuper csendes üzemmod elinditatasára es leallitására szolgál.

Szimbólumok a távirányító kijelzöjén

Hutes jelzofenye Alvas 1jelzofenye Automatikus ventilatorsebseg Gyors uzemmod jelzofenye

Szaritas jelzofenye Alvas Jelzofenye Nagy ventilatorsebesseg llatvitel

Csak ventilator jelzofeny Alvas 3 jelzofenye Kozepes ventilatorsebesseg

Futés jelzofénye Alvas 4 jelzofénye Alacsony ventilatorsebesseg

6 ^th Sense jelzofenye Around U (Az On kornyezeteten) Szuper csendes izemmodj elzofenye

88:88

Beallitott idozitogemjelenitese

Aktuális idó megjelenítésé

Beallitott homerseklet megjelenitese

C

Energiatakékos üzemmod jelzöfenye

VEDELEM

Mukódési feltételek

A védelmi eszköz az alábbi listában szereplő esetakben kioldhatja és leallithatja a berendezést.

Fütés A külteri hörn	mér séklet
	24 °C-nál magasabb
	A külteri hörmér séklet -7 °C-nál alacsonyabb
	A szobahomér séklet 27 °C-nál magasabb
Hütés A külteri hörn	mér séklet
	43 °C-nál magasabb
	A szobahomér séklet 21 °C-nál alacsonyabb
Párátlanítás A szo	bahömér séklet 18 °C-nál alacsonyabb

Ha a légkondicional HUTÉS vagy
SZARITAS modban muködik, az ajtó
vagy az ablak hosszabb ideig nyitva
van, és a relativ páratartalom 80%-
nal magasabb, a kivezetéskrol pára
csepeghet.

A védelmi eszköz jellemzöi
Ha az egység leall vagy a muködes kozben uzemmodot valt, az uyrainditás elott varjon legalább 3 percig. Ha a berendezést az aramhalózathoz csatlakoztatas után azonnal bekapcsolja, a muködes megkezdés elott 20 masodperces késleltetés lehet. Ha minden muködes leall, az uyrainditáshoz nyomja meg ismet az ON/OFF (BE/ KI) gombot. Az idozítôt ismet be kell allitani, ha az meqsakadt.

A HUTÉS mod jélémbzöi

Fagyasmentesités

Ha a belteri hocserelo homerseklete 0^ -ra vagy az ala esik, a

kompresszor mukodese leall a berendezes védelme érdekében.

A FUTÉS mod jellemzöi Elömelegítés

A hideg levego fujasanak megelozese erdekében a FUTES üzemmod inditásakor a belteri egység 2-5 perces elomelegitese szukseges. A belteri ventilator az elomelegités soran nem fog mukodni.

Leolvasztas

FUTES üzemmodban a berendezes automatikusan jegtelenit a hatekonysag novelse erdekében. Ez altalaban 6-10 percig tart. A jegtelenités kozben a ventilator leall, es villog a mukodes jalzofenye. A jegtelenitest kovetoen a berendezes automatikusan visszaall FUTES modra.

A belteri egység elülsö panelének tisztitasa

1. Levalasztás a tapellatásról

Mielott levalasztja a tapellatasról, kapcsolja ki a berendezest.

2. Az elülsö panel eltávolításá

Nyissa ki az elulso panela nyllal jalolt modon (A abra).

Az elulso panel oldalan talalhato nyilasokat erovel huzza meg a panel kivetelehez (B abra).

3. Az elulso panel tiszitasa

Törölje le puha, szaraz kendővel. Ha a berendezes nagyon piszkos, használjon langyos (40°C-nal nem melegebb) vizet. A tiszítás után hagyja megszáradni.

4. Az elulso panel felhelyezese es lezarasa

Helyezze vissza az elulso panelt, majd lefelé nyomva zarja le.

Megjegyzés:

• A berendezés tisztitásához ne használjon például benzint vagy polírozó port.
• A beltréi egységre ne fröcsköljön vizet, mert az veszélyes! Āramütés!

A legszuro tiszitasa

A legszurot korulbelul 200 oranyi hasznalat utan meg kell tisztitani. Ha alegkondionalo rendkivul poros kornyezetben uzemel, a legszurot kethetente tisztitsa meg.

1. Levalasztás a tapellatásról

Mielott levalasztja a tapellatásrol, kapcsoljka ki a berendezest.

2. A legszüro kivetele (Cábra)

1. Nyissa fel az elulso panelt. 2. Ovatosan nyomja meg a szurfofagentyujat. 3.

Csusztasta ki a szurot.

3.A legszuro tisztitasa (D abra)

Ha a szuro nagyon piszkos, semleges tisztitószeres langyos vízzel tiszītsa meg.

A tiszítías után hagyja megszáradni.

1. Helyezze vissza a szurot, egy hengeres tüvel nyomja meg a szuro nullázogombját (E ábra) a jobb oldalon, majd zárja le az elülso panelt.

Megjegyzés:

• A sérulés megelözésé érdekében a szúro eltávolítása után a beltéri egység bordáit ne érintse meg.
• A légkondicionaló belso részet ne的概率jaga megtisztitani.
• A szurot ne tisztitsa mosogepben.

"A"
íbrà

B'abra

C"abra

D"abra

VESZHELYZETIMUKODES

Veszhelyzetben, vagy ha nincsen taviranyito, a berendezes a belteri egysegen talalhato be- es kikapcsologgbbal is szabalyozhato.

• A keszülék bekapcsolása: amikor a keszülék ki van kapcsolva, nyomja meg ezt a gombot, és az elindul és 6th SENSE modban fog muködni.
• A keszülék kikapcsolása: amikor a keszülék be van kapcsolva, nyomja meg ezt a gombat, és a keszülék leál.

be-és
kikapcsoló

Megjegyzés: A gombot ne nyomja hosszú ideig, mert az rendellenes muködét eredményez.

Automatikus ujraindítási funkció

Ha szeretne automatikus ujrainditasi funkciot beallitani, kapcsolja be a tapellatast, nyomja meg a belteri egyseg be- es kikapcsologombjat es tartsa nyomva 5 masodpercnel hosszabb ideig. Az automatikus ujrainditas beallitassat zummog hang jalzi.

Az automatikus ujrainditás beallitasát kovetöen nyomja meg a belteri egység be- és kikapcsolgombját és tartsa nyomva 5 masodperçnel hosszabb ideig. Az automatikus ujrainditási funkció megszakítását zümmög hang jerzi, és a legkondicnóló készenléti modba kerül.

Azelemek artilmatlanitasa

A termeszeti eroforrasok vedelme es az anyagok ujrahasznositasanak elosegitese erdekében az elementket mas típusu hulladekoktól külön gyüjtse, és a helyi, ingyenes elemgyüjto rendszeren keresztül hasznositsa uyra.

Üzembe helyezési utmutató

Uzembe helyezési abra

A faltol mert tavolsagnak 50 mm-nel nagyobbnak kell lennie

A mennyezettol mert
tavolsagnak 200 mm-nel
nagyobbnak kell lennie

Az üzembe helyezéssel kapcsolatos részletes információrt latogassa meg a követkežo webhelyet: docs.whirlpool.eu

Beltéiregység

A padlotol mert tavolsagnak 2500 mm-nel nagyobbnak kell lennie

A faltó mert távolságnak 50 mm-nel nagyobbnak kell lennie

MEGJEGYZÉS: Az ábraCsak az egység
egyszerü bemutatasárszolgál, elofordulhat,
hogy az On altal vásárolt termek külso
megjelené eltér ertól. Az üzembe helyezest
csak erre felhatalmazott szervizes szakember
vegezheti az adott országvezetékezési
szabványainak figyelembe vételével.

Kültériegység

A legbevezetes faltol mert
tavolsaganak 250 mm-nel
nagyobbnak kell lennie

A legbevezetes faltol mert
tavolsaganak 250 mm-nel
nagyobbnak kellennie

Csatlakozóvezeték szerelesekor ügyeljen arra, hogy a kultéri egységól a gezetékek színe és a csatlakozó száma megegyezzen a belteri egység értékeivel.

Kabel specifikaciónja

Kapacitás(Btu/h)	Tápkábel Tápcsatlakozó kábel
	Típus	Normál keresztmetszet	Tipus	Normál keresztmetszet
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

Az üzemelési problemákat gyakranapro dolgok okozzák, ezert mielott a szervizszolgálathoz fordul, tanulmányozza az alábbi tablázatot. Ezzel idöt és felesleges kölşégeket takarithat meg.

Probléma Elemzés
Nem mūködik.	· Kiégett a védelmi eszköz vagy a biztosíték? · Várjon 3 percig, majd indítsa újra, előfordulhat, hogy a védelmi eszköz akadályozza meg a mūködést. · Lemerültek a távirányító elementi? · Nem megfelelően van csatlakoztatva a dugó?
Nem jön hideg vagy meleg levegő.	· Tiszta a légszüró? · El vannak torlaszolve a légkondicciónól bevezetései és kivezetései? · Megfelelően van beálítva a hörmséklet? · Nyitva vannak az ajtók vagy az ablakok?
A szabályozás nem hatékony.	· Volt erős interferencia (túlzott méretű statikus elektromos kisülés vagy a pápellátás rendellenes feszült sége miatt)? Ha rendellenes mūködést tapasztal, húzza ki a típcsatlakozót, majd 2-3esianpincmúlva dugja vissza.
Nem mūködik azonnal.	· Ha mūködés kõzen valt üzemódot, 3 perces késeltetéssel kezd mūködni.
Furcsa szag	· A szag más forrásból (például bút, cigaretta stb.)eredhet, amelyet az egység besziv, majd a levegővel kifúj.
Folyó viz hangja	· Normális viselkedés, amelyet a hütőközeg légkondicciónálóban való áramlása eredményez. · Fútesi modban ez a jegtelenités hangja.
Reccsenés · Ezt a hangot az elülso panel tágulása vagy összehúzódása valthatja ki a hörmséklet változásamiatt.
A kivezetésból permit jön ki.	· Alacsony hörmsékleten permiet jelenik meg a helyiségben? Ez normális viselkedés, amikor HUTÉS vagy SZÁRITÁS modban hideg levegő távozik a belteri egységból.
A mūködés jelzöfénye villog, de a belteri ventilatór leáll.	· Az egység fútesi modró létgetelenitésre valt. A jelzöfényi ki fog aludni, és a berendezés visszatér fútesi modba.

Megjegyzés: Ha a problema továbbra is fennàll, kapcsolja ki a berendezést és valassza le a tapellatásrol, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizköz Ponttal. A berendezést ne probálja meg maga athelyezni, megjavitani, szétsernelni vagy módositani.

VEVOSZOLGÁLAT

Mielott az ügyfélszolgálatot hivná:

1. Probálkozzon meg a probléma megoldásával a "Hibaelhárítas" címu részben szerepló leirás alapján.
2. A keszüléket kapcsolja ki, majd üra be, hogy lássa, fennáll-e meg a problema.

Ha a fenti Ellenorzesek elvégzese utan a hiba továbbra is fennàll, lépjen kapcsolatba az ügyfélszolgálattal.

Kérjuk, adja meg a következóket:

• a hiba rovid leirásat;
• a legkondcionaló pontos modelljét;
• a szervizszámot (ez a szervizmatrican a „Service" szó után szereplő szám, amely a belteri egység oldalan vagy aljan található).
  A szervizszam a garanciaufuzetben is megtalalható;
• a teljes címet;
• a telefonszámát.

Ha javitás szükséges, lépjen kapcsolatba az ügyfelszolgálltal (eredeti tartalek alkatrészek hasznalata és a megfelelo javitás garantál). Be kell mutatnia azeredeti szamlát. A fenti elóirasok betartásanak elmulasztása veszélyeztetheti a termek biztonságossagat és minõsegét.

SERVICE

0000 000 0000

Megjegyzés: Ha a berendezés teljes utmutatójára van szüksége, azt letöltheti a webhelyröl az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal.

OBa3ATEJIbHO IPOUHTTE N COBJIODAUTE

3arpy3nTe noJHyo BepCIO IHCTpyKcIIO NO 3KcnPyatauIN C Be6-caITa docs.whirlpool.eu IIN IO3BOHNTe IIO HOMepy TeleOHa, yKa3aHHOMy B rapaHTnHOM 6yKlTe.
- Pered NaHApOM NcNoB3OBaHnI PrnOpa BHNMaTeNbHO n3yUHTe DaHHyIO nHCTpyKuHIO NO texHnke 6e3oNaChOCTn. CoXpaHNTe ee IJIr NcNoB3OBaHnI B daJbHeuWeM.
B HacToaH NeuHCTpyKuH N O KcNpyaTuU Ha CaMOM npbOpe CoepKaTc BaxHbIe yka3aHn I NO 6e30NaChOCTN, KOtOpBIE DOJXHbI 6bITb IpOHTaHbI N CTPOrO CO6JIIOaTbcR. 13roTOBntJIb CHMaET C Ce6ra BcIO OTBETCTBEHHOCt b 3a NocJeDCTBnA, BO3HNKwne B pe3yIbTaTe HecO6JIIOeHnHaCToAUX yka3aHn IO 6e30NaChOCTN, HeHaJNeJxauero nCNoJIb3OBAHn PrbOpa IIIN HePpABInbHOH NaCTPOiKn pa6OuNX napaMeTpOB Ha nyIbTe ynpabLeHn.
He pa3peuatae MaenbKm DeTAM (0-3 rOa) np6nKaTbcra K np6bopy. TeN B BO3paTe OT 3do8 let Moryr HaxoHTbcra PdOM C np6OpOM TOnbKO IOd NOCToHHbIM Ha6IIOHeHem B3pocblix. DeTN OT 8 let, Nlca C orpaHueHHbIMn OIN3nuecknMn, CEHCOPHbIMN INJY yMCTBeHHbIMN CNOCO6HOCTaMn INIua, He IMeIOUne DOCTaTOUYbIX 3HaHIn I HaBbIKOB, Moryr POJIb3OBaTcR np6OpOM TOnbKO IOd HA6IOJeHHem INI INOCLe TORO, KaK nOLyat Yka3AHnI NO 6e3ONaChOMy NCNOB3OBaHInIO np6OpA INOCO3HaOT ImeIoUncsE ONaCHOctN. He nO3BOJaTe DeTAM INrPaTc np6OpOM. DeTn Moryr BblONHATb OunchkTu I yXoJ 3a np6OpOM TOnbKO IOd HA6IOJeHHem B3POCSblix.

NcIIOJIb3OBAHHe IO HA3HAUEHNI0

BHIMAHNE: DaHbI np6Op He npedHa3NaueH dIy nCNoB3OBaHn C ynpabHeHem OT BHeSHero NepeKJIIOUaIOSeO yCTpOInCTBa, TaKOro KaK TaMep, IIN IyNbTa DnCTaHcNOHHoro ynpabHeHn.
-ДанньпрборпрдHa3HaueHДЯИСПОЛБ3OBaHnBВДOMaSHnXИпиблЖeHHbIXK НIM YCLOBnX,ТakNX KaK:ROCTINHnHbIe N OΦNCHbIe NOMEseHnY.
- 4Pn6Op He npedHa3HaueH dIy npofoecnoHaJbHOrO nCNoJb3ObaHn.
B nepByo oupeb Bcerda BbvKJIouaHTe KOHdNtIOHeC NOMOuBIO DnCTaHNoHHORO ynpabHeH. He nCpONb3yInTe aBTOMaTnueckn BbvKJIouaTeIb NITaHnI H He TAnHe 3a BNkpy npie otcoeHNHeHn. Bcerda OTKJIouaHTe KOHdNtIOHePOT NCTOCHnKa NITaHnB Cnyae,ecn Bbl He PnHaHpyeTe NCPONb3OBaTb erO B TeueHne DOJrTO BpeMeHn, a TaKxE B Cnyae np6bnKeHn rpo3bl/UTOpMa.
He 3aRopaxnBaIte OTBepCTne IyBaBIXOda BO3dyxa - OnaCHOCTb TpaBMnpoBAHna. CnEInTe 3a TeM, yTO6bl BEHTNIAUHOHHble OTBepCTn He 6bln 3aKpbItbl.
He pa3meaIte npyroe 3neKtpoo6OpyOBaHne I DOMaHnE Beun NOD BHyTpEHNM nn HapxHbIM 6Iokamn. Kaiaounn BHN3 KOHeHCAT MOKeT HamOuHTb IN, B pezylbTaTe yero cyueCTByeT BepoTHOCTb IN NOBpeXdHnN nn HapyuHnN fYHKUHOHpOBaHnN.

MOHTAK

• Дяпегемшени и мотрака пибopa тpe6yeетс учactne DByx ninn 6oile ueNoBek - рис Травимювannah. Ри пас納кове и мотрахе пибopa IncnoIb3ynte 3aunTHbieператkn BO n36exKaHne nope3OB.
  MOHTaK, B TOM YHCSNE NOJKNIOUeHne K 3JIeKTPoCeTn, n peMOHT DOJXHBcO CyuIeCTBnTbC KBAINΦNtPOBaHHbIMn TEXHnueCKMn CneuaJIInCTaMn B COOTBeTCTBnC HauNoHaJIbHbIMn Tpe6OBaHNMa NJIeKTPOMoHTaKa. 3aIpeuaeTcR peMOHTnpoBaTb IIN 3aMeHrTb IIObIe DeTaII npi6opa, 3a NCKIOUeHnEM Cnyaeb, OCO6O OROBOpeHHbIX B pyKOBoDCTBe NO EKCNlyaTuCNI. He pa3pe7aIte DeTAM NOxOJNTb 6IIN3KO K MeCTy MOHTaKa. PocLe pacNaKOBKn npi6opa yBeIITecb, UTO OH He NOBpeJKeHn BO BpeMn TpaHCnOpTIPoBKn. B cIyae OhApYKeHn rpoBHe mOBpaAaITecb K npOdaBcy IIN B 6JIHXsN CepBnCHbI ZEHTp. IIO OKOHuaHm MOHTaKa OTXoDbI yNAKOBOuHbIX MaTePnaIob (PnactIK, NeHONlAACTOBblE DeTaII IN T.D.) DOLXHbI XpaHHTbcR B HeIOCTUYHOM IIN DeTeM CeTe BO N36BXaHHe ONaCHOCTu UdyWeHn. IpeEd BblIOJIHeHem IIObIX Onerpaun IO MOHTaKy OTKJIIOUHTe npi6op OT 3JIeKTPoCeTn - OnaCHOCTb NOPaJKeHn 3JIeKTPuCeKIM TOKOM. Ipn UcTAHOBKe CoBJIOJaTE OCTOPOXHOCTb, UTObl HE NOBpeJNTb CeTeBOI shyp KOpNycom npi6opa - OnaCHOCTb NojkaPa I NopaxeHnra 3JIeKTPuueCKM TOKOM. He BKJIIOUaTIe npi6op Do 3ABepSeHn moHTaKa.
• Πprn Heo6xOaHMoCTn nepeMeueHnI nnpepctaHOBKn npnbopa B pyroe MeCTO 6paTntecb K ONbITbIM TexHNueCKm CneuNaIcTam 3a KOHCyJbTaUneB OTHoWeHn OTKJIoueHn I NOBTOphoro NODKIIoueHn npNbopa.

He yctaHaBnBaIe np6Op B npaueHoi.

YKA3AHNIO 3JEKTPNUECKO B630PACHOCTN

• ICTOuHnK nITaHnI dONJKeH nMeTb HOMnHaJIbHOe HaNPJKeHne, COOTBeTCTByIOUeXapaKTepnCTnKam npnbopa.
  DnAmEt pShHpy aNTaHnI dONJKeH COOTBeTCTBOBaTb TexHnueCKnM Tpe6OBaHnM.
  MHoronoiocbBbIKIOaTeIb DOJIKeH 6bITb yCTaHOHaHcH OJKeKTPoPBOOKe B COOTBeTCTBn C Tpe6OBaHNrMaN 3JIeKTPOMoHTaKa, a Cam npi6Op DJIKeH IMeTb 3a3eMJIeHne B COOTBeTCTBn C HaUNoHaJIbHbIMN CTAHdApTaM N3JIeKTPuYeCKo 6e3OnaCHOCTn.
  CTaCIOHApHa 3JIeKTPoPBOKa DOJXHa BKJIIOuAtb BblKJIIOUaTeIb IJIa OTKJIIOUeHnBCEX NOLIOCB PcACCTOAHm MeJy KOHTaKTamn He MeHee 3 MM.
  He nCnoIb3yIte ydJIINHITeJI, pa3BeTbNTeJI n nepexOHNKn. NocIe 3aBepseHnYCTaHOBKn 3JIeKTPuueCKNe KOMIOHeHTbl DOJXHbI 6bITb HeIOCTUHNbI dJIra NOJIb3OBaTeJI. HcNoIb3yIte np6Op, ecNI Bbl MOKpbIe nn6OcIKom. He noIb3yIteCb np6Opom, ecNI y Hero IOBpeXKeHbI CeTeBOI shHyp nII INBILKa, ecNI OH He pa6OTaeT DOJXHbIM O6pa3OMnn 6bl NoBpeXKeH BCJeDCTBVe ydapa nII naDeHnA.
  B Cnyuae NOBpeKdHnA CeTeBOrO shHpya, BO n36exKaHne BO3HNKHOBeHnA ONaCHbIX cTyaun, OH dONJKeH 6bITb 3aMeHEn Ha 3aBOJe-n3ROTOBHTeJIe, COTpydNtKOM cepBnCHOrO ceHTpa IIN KBaJIuΦUcIPoBAHHbIM CNeUaJIInCTOM - ONaCHOCTb NopaxHeNIA JNEKTpUueCKnM TOKOM.
  B COOTBETCTBnC HauNoHaJIbHbIM 3aKHOdaTeIbCTBOM CtaUHOapHaJ
  3neKTpOPOBOKa DOnJxHa BKIOuHa
  yCTPOICTBO 3aUnTHoro OTKIOueHnR (Y30) C HOMHaJIbHbIM OCTaTOUHbIM pa6OuHM TOKOM
  He Bblwe 30 mA.
  B CB83N C DOCTaTOUHO BbICOKOI TempeatypoB KOHType XJaAareHtCaJeNTe 3a TeM, To6bl CoeHNHTeHbHbI Ka6JIb He COnpKacanC MeHOn TpyOKOi.
  OBeCneBte 6e3oNaChoe 3a3eMJeHne n HaJeKHOe POnCoEiHeHne 3a3eMJIIOUeTo IPOBOda K CneuHaIbHOn CNCTeMe 3a3eMJeHna 3DaHna. Ipn6Op DOnJKeH 6bITb OCHaueH BbIKNoaTeHem 3aHTbI OT YeuKN TOKa n DOONHIneHbHbIM ABTOMaTNUeCKM BbIKNoaTeHem C DoCTaTOuHOr OTKIOuaIOSe CnOCo6HOcTBIO. ABTOMaTNUeCKN BbIKNoaTeJIb DOJIxHe TaKxe IMeTb FyHKun MaHNTHoro n TeINIOBOrO paCzepJIeHnI dJa ObecneueHnra 3aHTbIB Cnyuae KOPOTKOrO 3aMbIkaHnI N nepeRpy3Kn.
