HASZNÁLATI ÚTMUTATÓ ESLL41 PANASONIC

Újratölthető villanyborotva (háztartási használatra)

Típusszám ES-LL41

ES-LL21

Tartalomjegyzék

Biztonsági előírások ...... 290

Rendeltetésszerű használat ......293

Az alkatrészek azonosítása ......294

Előkészületek 294

Használat 295

A borotva tisztítása ......299

A készülék külső szitájának és belső vágókéseinek cseréje .....300

GYIK 301

Hibaelhárítás....302

Szerviz ....304

Környezetvédelem és újrahasznosítás ......304

Műszaki adatok....305

Köszönjük, hogy megvásárolta ezt a Panasonic terméket.

A készülék használata előtt olvassa végig ezt a használati utasítást, és tegye el, mert később szüksége lehet rá.

287

Vigyázat

• A készüléket 8 éven aluli gyermekek, csökkent fizikai, érzékelési és szellemi képességekkel rendelkező, valamint az efféle készülékek használatában járatlan személyek csak felügyelet mellett, vagy a készülék biztonságos használatának és a használattal járó veszélyek ismertetése után használhatják. Gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást ne végezze a gyermek felügyelet nélkül.
• A tápkábelt nem lehet kicserélni. Ha megsérült, a hálózati adaptert le kell selejtezni.
• Ez a NEDVES/SZÁRAZ borotva egyaránt használható nedves (borotvahabbal) és száraz borotválkozáshoz. A vízálló borotva zuhanyzóban is használható és vízzel

tisztítható. Az alábbi szimbólum azt jelzi, hogy a készülék fürdőkádban vagy zuhanyzóban is használható.

• Ehhez a borotvához csak a mellékelt hálózati adaptert használja. Továbbá, ne használja ezt az adaptert semmilyen más készülékhez. (Lásd 294. oldal.)
• Az alábbi szimbólum azt jelzi, hogy egy különleges leválasztható tápegység szükséges a készülék hálózati áramhoz való csatlakoztatásához. A tápegység referenciatípusa a szimbólum közelében van feltüntetve.

Biztonsági előírások

A sérülések, haláleset, áramütés, tűzveszély, és vagyoni kár kockázatának csökkentése érdekében mindig kövesse az alábbi biztonsági óvintézkedéseket.

A szimbólumok jelentése

A következő szimbólumokkal osztályozzuk és írjuk le a jelölés figyelmen kívül hagyása és a nem megfelelő használat okozta veszély, sérülés, és vagyoni kár mértékét.

VESZÉLY

Súlyos sérülést vagy halált okozó veszélyt jelöl.

FIGYELEM

Potenciális veszélyt jelent, amely sérülést vagy halált okozhat.

VIGYÁZAT

Olyan veszélyre hívja fel a figyelmet, amely kisebb sérülést, valamint anyagi kárt okozhat.

A következő szimbólumokat használjuk a betartandó utasítások osztályozására és leírására.

Ezt a szimbólumot használjuk, hogy a felhasználókat olyan specifikus kezelési eljárásra figyelmeztessük, amelyet nem szabad végrehajtani.

Ezt a szimbólumot használjuk, hogy figyelmeztessük a felhasználókat olyan specifikus kezelési eljárásra, amelyet követni kell a készülék biztonságos működtetéséhez.

FIGYELEM

▶ Ez a termék

Ez a borotva beépített tölthető akkumulátorral rendelkezik. Ne dobja tűzbe, ne helyezze hőforrás közelébe, ne töltse, ne használja és ne hagyja magas hőmérsékletű környezetben.

- Ez túlmelegedést, öngyulladást vagy robbanást okozhat.

Ne alakítsa át és ne javítsa a készüléket.

Ez tüzet, áramütést vagy sérülést okozhat. A javításhoz (akkumulátorcseréhez stb.) vegye fel a kapcsolatot egy hivatalos szervizzel.

Soha ne szerelje szét, kivéve, amikor leselejtezi a terméket.

- Ez tüzet, áramütést vagy sérülést okozhat.

▶ Rendellenes vagy hibás működés esetén

Azonnal hagyja abba a használatát, és húzza ki az adaptert.

• Ellenkező esetben fennáll a tűz, áramütés vagy sérülés veszélye.

• Deformálódott vagy rendellenesen meleg a főegység, adapter vagy a hálózati kábel.
• Éget szagot áraszt a főegység, adapter vagy a hálózati kábel.
• Rendellenes hang hallható a főegység, adapter vagy a hálózati kábel használatakor vagy töltéskor.
• Azonnal kérje a készülék átvizsgálását, illetve javítását egy hivatalos szervizben.

FIGYELEM

▶ Áramellátás

Soha ne csatlakoztassa és ne húzza ki vizes kézzel az adaptert.

- Ez áramütést vagy sérülést okozhat.

Ne merítse vízbe, ne tisztítsa vízzel a hálózati adaptert.

Ne helyezze vízzel telt mosdó vagy kád fölé, illetve annak közelébe a hálózati adaptert.

Ne használja az eszközt, ha a hálózati adapter sérült, vagy a csatlakozódugó lazán illeszkedik a hálózati aljzatba.

Ne károsítsa, ne módosítsa, erőszakkal ne hajlítsa, ne húzza, illetve ne csavarja a kábelt. Továbbá, ne helyezzen nehéz tárgyat a kábelre és vigyázzon, nehogy becsípődjön.

- Ezzel áramütést, vagy a rövidzárlat miatt tüzet okozhat.

Ne használja, ha túllépné a fali aljzat vagy a vezetékek névleges terhelhetőségét.

- Ha túl sok dugó csatlakoztatásával túllépi a fali aljzat terhelhetőségét, akkor a túlmelegedés tüzet okozhat.

Minden esetben győződjön meg róla, hogy a készülék a hálózati adapteren feltüntetett névleges feszültségértékének megfelelő elektromos tápforrásra csatlakozik.

Ütközésig dugja be az adaptert.

- Ellenkező esetben fennáll a tüz vagy az áramütés veszélye.

A borotva vízzel való tisztításakor húzza ki a hálózati adaptert.

- Ellenkező esetben fennáll az áramütés vagy sérülés veszélye.

A porlerakódás elkerülése érdekében rendszeresen tisztítsa meg a csatlakozódugót és a készülék csatlakozóját.

- Ennek elmulasztása a nedvesség okozta szigetelési hiba miatt tüzet okozhat.

▶ Balesetek megelőzése

Ne tárolja olyan helyen, ahol csecsemők vagy gyermekek elérhetik. Ne engedje, hogy ők használják a készüléket.

- A készülék alkatrészeinek vagy tartozékainak szájba vétele balesetet vagy sérülést okozhat.

Ha véletlenül lenyeli az olajat, akkor ne próbálja meg hánytatni magát, igyon sok vizet és forduljon orvoshoz.

Ha az olaj szembe kerül, azonnal és alaposan mossa ki bö vízzel, és forduljon orvoshoz.

- Az utasítások be nem tartása orvoslásra szoruló problémákhoz vezethet.

VIGYÁZAT

▶ A bör védelme

Ne nyomja a rendszer külső szitáját erősen a szájához vagy az arca más részéhez. Ne használja a rendszer külső szitáját börhibákon vagy sérült börfelületen.

Ne érintse meg a belső vágókés (fém) részét.

- Ellenkező esetben megsérülhet a böre vagy a keze.

VIGYÁZAT

Ne nyomja erősen a rendszer külső szitáját. Továbbá, használat közben ne érintse a rendszer külső szitáját az ujjalval vagy a körmével. A készüléket ne használja a haj vagy bármely más testrész szörzetének borotválására.

- Ekkor megsérülhet a bör, vagy csökkenhet a rendszer külső szitájának élettartama.

Használat elött ellenőrizze, hogy a rendszer külső szitája nincs-e deformálódva vagy megrepedve. - Ellenkező esetben fennáll a bőrsérülés veszélye.

Szállításkor, illetve tároláskor győződjön meg róla, hogy a borotvára felhelyezte a védősapkát. - Ellenkező esetben megsérülhet a bör, vagy csökkenhet a rendszer külső szitájának élettartama.

Vegye figyelembe az alábbi óvintézkedéseket Ne tekerje a kábelt szorosan az adapter köré tároláskor.

- Ha ezt teszi, a kábelben lévő vezeték eltörhet és elektromos tüzet vagy zárlatot okozhat töltés közben.

Ne hagyja, hogy fémtárgyak vagy szennyeződés ragadjon a csatlakozódugóra vagy a készülék csatlakozójára. - Ezzel áramütést, vagy a rövidzárlat miatt tüzet okozhat.

Az adaptert, illetve a készülék csatlakozóját ne a kábelnél fogva húzza ki. - Ez áramütést vagy sérülést okozhat.

Ne használja a borotvát közösen családtagjaival vagy más személyekkel. - Ha azt teszi, fertőzést vagy gyulladást okozhat.

Vigyázzon, nehogy a készülék leessen vagy nekiütődjön valaminek! - Sérüléseket szenvedhet.

Amikor nem tölti a készüléket, húzza ki az adaptert a fall aljzatból.

- Ellenkező esetben a szigetelés elhasználódása miatt fellépő elektromos szivárgás áramütést vagy tüzet okozhat.

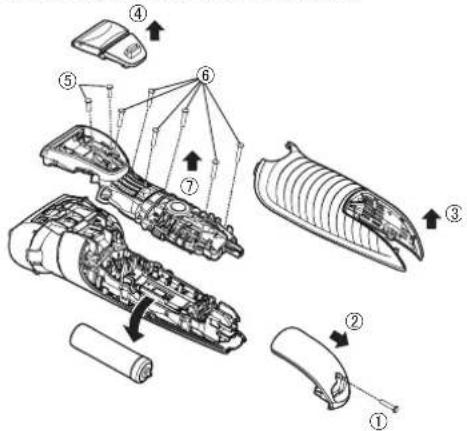

Az eltávolított akkumulátor kezelése selejtezéskor

VESZÉLY

• Az akkumulátor kizárólag ehhez a készülékhez használható. Ne használja más termékekhez.
• Ne töltse az akkumulátort, miután eltávolította a termékből.
• Ne dobja tüzbe, és ne tegye ki hönek.
• Ne rongálja meg, ne szedje szét, ne módosítsa, illetve ne szúrja fel szöggel.
• Ügyeljen arra, hogy az akkumulátor negatív és pozitív pólusa ne kerüljön egymással érintkezésbe fémtárgyakon keresztül.

- Ne szállítsa vagy tárolja az akkumulátort fém ékszerekkel együtt, mint például nyakláncok vagy hajtük.

- Ne használja, illetve ne hagyja az akkumulátort olyan helyen, ahol magas hömérsékletnek lehet kitéve, mint például a közvetlen napfény vagy más höforrások közelében.

- Soha ne távolítsa el a cső burkolatát.

- Ez túlmelegedést, öngyulladást vagy robbanást okozhat

FIGYELEM

Miután eltávolította az akkumulátort, tartsa távol azt a gyermekektől és csecsemöktől.

- Az akkumulátor károsítja a szervezetet, ha azt véletlenül lenyeli valaki. Amennyiben ez megtörténne, azonnal értesítsen egy orvost.

Ha az akkumulátorsav kifolyt és a szembe került, ne dörzsölje a szemet, és alaposan öblítse ki tiszta vízzel, például csapvízzel.

- Ellenkező esetben fennáll a szem sérülésének veszélye. Azonnal értesítsen egy orvost.

VIGYÁZAT

Ha az akkumulátorsav kifolyt, és a börre vagy a ruházatra került, öblítse le tiszta vízzel, például csapvízzel.

- Ellenkező esetben gyulladást okozhat.

Rendeltetésszerű használat

• Hetente legalább három alkalommal válassza a nedves borotvahabos borotválkozást: érezni fogja a különbséget! A Panasonic nedves/száraz borotvához való hozzászokás kis időt igényel: bőre és arcszőrzete kb. egy hónap alatt idomul hozzá bármilyen új borotválási módszerhez.
• Ne érintse a rendszer külső szitáját ke mény tárgyakhoz. A vágókések megsérülhetnek ezáltal, mivel nagyon vékonyak és könnyen deformálódnak.
• Ne száritsa a főegységet hajszáritóval vagy ventilátoros hősugárzóval. Ezzel hibás működést vagy az alkatrészek deformációját okozhatja.
• Ne tegye ki a borotvát közvetlen napfény hatásának úgy, hogy a borotvaszita-keret le van választva. Ezzel tönkreteheti a vízálló gumit, és csökkenhet a vízállóság, amely hibás működést okozhat.
• A borotvát használat után alacsony páratartalmú helyen tárolja. Ellenkező esetben hibás működést okozhat a lecsapódás vagy rozsdásodás.
• Hagyja behelyezve mindkét belső vágókést. Ha csak az egyik belső vágókés van behelyezve, a borotva meghibásodhat.
• Ha vízzel tisztítja a borotvát, ne használjon sós vagy forró vizet. Ne áztassa túl sokáig a borotvát a vízben.
• Fésűfeltét használata előtt ellenőrizze, hogy helyesen van-e az feltéve. Ha nem, akkor előfordulhat, hogy túl rövidre lesz vágva szakálla.

Az alkatrészek azonosítása

A Főkészülék

① Védősapka
② A rendszer külső szitája
③ Borotvaszita-keret
④ Üzemi kapcsoló
⑤ Jelzőfény

a. Borotválásérzékelő lámpa (♀)
b. Akkumulátor kapacitás jelző (☐)
c. Lezárókapcsoló lámpa (
d. Töltés állapotjelző lámpa (→)

⑥ A készülék csatlakozóaljzata

⑦ A borotvaszita-keret kioldógombjai
⑧ Külső szita rész
⑨ Belső vágókések
⑩ Nyírófej
⑪ A nyírófej fogórésze
⑫ A rendszer külső szitájának kioldógombjai

B Hálózati adapter (RE7-87)

⑬ Adapter
⑭ Csatlakozódugó
⑮ A készülék csatlakozója
⑯ Kábel

© Fésüfeltét hossz beállítása (1\~3 mm)
ES-LL41
⑰ Fésüfeltét kioldó gombok
D Fésüfeltét hossz beállítása (5\~7 mm) ES-LL41
⑰ Fésüfeltét kioldó gombok

Tartozékok

E Tisztítókefe
F Olaj
G Használati útmutató
H Jótállási jegy

Előkészületek

A borotva feltöltése

• Kapcsolja ki a borotvát.

• Törölje le a vízcseppeket a készülék csatlakozóaljzatáról.

• Dugja a készülék dugóját [B⑮] a készülék aljzatába.

• Csatlakoztassa az adaptert [B⑬] egy hálózati aljzatba.

• Ellenőrizze, hogy a ( ) töltés állapotjelző lámpa világít-e.

• A töltés kb. 1 óra múlva befejeződik.

• A töltés befejezése után húzza ki az adaptert az aljzatból.

Megjegyzés

Nem működtetheti a borotvát töltés közben.

Töltés közben

A (▶töltés állapotjelző lámpa világít.

A töltés befejezése után közvetlenül

Kialszik a töltésállapot lámpa (→)

Nem megfelelő töltés

A töltés állapotjelző lámpa (▶) másodpercenként kettőt villan.

Megjegyzések

• Miután befejeződött a töltés, ha akkor kapcsolja BE az üzemi kapcsolót, amikor be van dugva a borotva, világítani kezd a töltésállapot lámpa (→), majd 5 másodperc elteltével kialszik. Ez azt jelzi, hogy teljesen fel van töltve a borotva.
• Ha a borotvát először tölti, vagy ha több mint 6 hónapon keresztül nem használta, a töltési idő eltérhet, illetve a töltés állapotjelző lámpa (▶) nem világít néhány percig. A csatlakoztatás után egy idő múlva kigyullad.
• Ajánlott környezeti hőmérséklet töltéskor: 10 °C–35 °C. Különösen magas vagy alacsony hőmérséklet esetén előfordulhat, hogy a töltés hosszabb időt vesz igénybe, vagy a töltés állapotjelző fény (▶) gyorsan villog, és az akkumulátor nem tölt fel megfelelően.
• A borotva körülbelül 2 hétig használható teljes töltöttség esetén. (Naponta egy 3 perces száraz borotválkozást alapul véve, 20 °C – 30 °C környezeti hömérsékleten.)

A használati napok száma a következő feltételektől függően eltérhet.

• Szakállerösség
• A börre gyakorolt nyomás
• A hangvibrációs tisztító üzemmód használatának gyakorisága
• A nyírófej tartozék használata

- Ha zajt hall a rádióból vagy más forrásból a készülék használata vagy töltése közben, akkor máshol használja a készüléket.

Használat

A borotva használata

1. Nyomja meg a gombot, és kezdjen el borotválkozni.

• Működésbe lép a borotválásérzékelő, amely a szakáll sűrűségétől függően automatikusan szabályozza a készülék teljesítményét. A borotva a sűrű szakállat nagyobb teljesítménnyel, a ritkásabb szakállat alacsonyabb teljesítménnyel nyírja a bőr kímélése érdekében.
• Nem lehet bekapcsolni, ha a lezárókapcsoló lámpa (☑ villog, mert az üzemkapcsoló le van zárva. Tartsa lenyomva az üzemkapcsolót több mint 2 másodpercig a feloldáshoz. (Lásd 297. oldal.)

Tippek a hatékonyabb borotválkozáshoz

A rendszer teljes külső szitáját nyomja merőlegesen a börre, majd a szakáll növésével ellentétes irányban lassan húzza végig a börén a borotvát.

• Az áll alatt és a nyak elülső részén könnyebb a borotválkozás, ha a bőrt megfeszíti, így ugyanis a szörszálak felfelé állnak.
• A rendszer külső szitája épségének megőrzése érdekében a szita teljes felületét használja.

2. Ha végzett, nyomja meg a gombot.

Használat közben

A borotválásérzékelő lámpa (4) villog.

Amikor az akkumulátor töltése alacsony

Az üzemi kapcsoló megnyomását követően 5 másodpercig villog az akkumulátor kapacitás lámpa (c) A készülék kétszer sípol kikapcsolás után.

- 2 - 3 alkalommal borotválkozhat meg, miután villog az akkumulátor kapacitás lámpa (a használat módjától függően).

Megjegyzések

• Előfordulhat, hogy a készülék nem működik 5 °C-nál alacsonyabb környezeti hőmérséklet esetén.
• Lehetséges, hogy a borotvazselé mennyiségétől és fajtájától függően a borotválásérzékelő nem működik, de ez normális.
• A szakáll sűrűségétől vagy a borotvafejben lévő levágott szakáll mennyiségétől függően előfordulhat, hogy a borotválásérzékelő nem kapcsol be, és a hajtómotor hangja nem változik. Ez nem rendellenes működés.

- A hibás működés megakadályozására tegye az ujjait a hüvelykujj támaszra, amikor használja a borotvát.

- A hangvibrációs tisztító üzemmód bekapcsolásához legalább 2 másodpercig tartsa lenyomva a kikapcsolt borotva üzemkapcsolóját (a kapcsoló zár ki van oldva). (Lásd 299. oldal.)

Ebben az üzemmódban nem borotválkozhat.

▶ Az üzemkapcsoló lezárása és feloldása

Az üzemkapcsoló lezárása

1. Nyomja meg egyszer a gombot, majd engedje el. • A borotva működni kezd.

2. Nyomja a gombot több mint 2 másodpercig, amíg a lezárókapcsoló lámpa (☐) be nem kapcsol. • A borotva leáll.

3. Engedje el a gombot. • A lezárókapcsoló lámpa (🔒) 5 másodpercre bekapcsol, majd kialszik.

Az üzemkapcsoló feloldása

1. Nyomja meg a gombot több mint 2 másodpercig, amíg a lezárókapcsoló lámpa (☐) ki nem kapcsol.

2. Mikor a borotva működni kezd, engedje el a gombot. • A lezárókapcsoló lámpa ( ) kialszik.

▶ A nyírófej használata

1. Csúsztassa a nyírófej fogórészét felfele.
2. Nyomja meg a gombot, és kezdje el a készülék használatát.

Tartsa lenyomva a felső gombot (a) és csúsztassa le a nyírófej fogórészét, hogy a nyírófej lesüllyedjen.

Tippek a hatékonyabb használathoz

Helyezze merőlegesen, finoman a börre a nyírófej szélét, majd lassan mozgassa a nyíl irányába.

Barkó vágása vagy szakáll formázása

Hosszabb szakáll előzetes nyírása

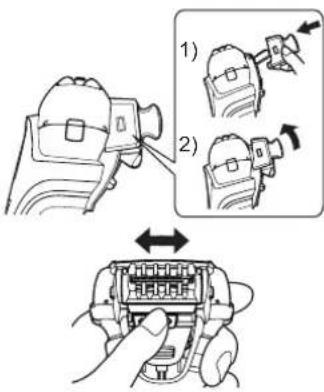

A fésüfeltét használata ES-LL41

• Kapcsolja ki a borotvát.
• Tegyen olajat a nyírófejre minden használat előtt és után. (Lásd 300. oldal.)
• Ne használja borotvakrémmel vagy nedves szakáll esetén. A börhöz tapad vagy csomósodik a nedves szakáll, mely nehézzé teszi a kés számára a vágást.

• Nyírás előtt fésülje meg a szakállat vagy a barkót.

• Csúsztassa a nyírófej fogórészét felfelé.

1. Kattanásig nyomja a fésüfeltétet a föegységre.

1. Csúsztassa balra és jobbra nyírási magasság kart a kívánt nyírási magasság beállítására.

Nyírási magasság (mm) (körülbelül)	A nyírási magasság kar és a nyírási magasság jel megfelelő helyzete
1 mm
2 mm	1 mm	2 mm	3 mm
3 mm
5 mm
6 mm
7 mm	5 mm	6 mm	7 mm

1. Kapcsolja be a borotvát, érintse meg a fésűfeltét fésűjével a bőrt és a nyírófej mozgatásával végezze a szakáll vágását.

1. Nyomja meg és tartsa megnyomva a fésüfeltét kioldó gombot.

Megjegyzések

• Ügyeljen arra, hogy ne vágja meg a kezét a késsel, amikor felteszi vagy leveszi a fésüfeltétet.
• Előfordulhat, hogy felgyülemlik a levágott ször a fésüfeltétben nagy szakáll vágásakor, ezért minden használat után távolítsa el azt. (Lásd 299. oldal.)
• Ha nincs megfelelően feltéve a fésüfeltét, akkor előfordulhat, hogy kilazul és túl sokat vág.
• Előfordulhat, hogy a beállított vágási magasságnál hosszabb a szakálla.
• Ha túl hosszú a szakáll, akkor ez érintheti a nyírás eredményét. A nyírófej használata előtt vágja kb. 2 cm hosszúra a szakállat.

A borotva tisztítása

Javasoljuk, hogy minden használatot követően tisztítsa meg a borotvát.

Tisztítás vízzel

- Kapcsolja ki a borotvát, és húzza ki a hálózati adaptert.

1. Kenje be folyékony szappannal és vízzel a rendszer külső szitáját [A②].

1. A hangvibrációs tisztító üzemmód bekapcsolásához tartsa lenyomva a ☐ gombot legalább 2 másodpercig.

2. A készülék kevésbé fröcsköli szét a habot.

3. Az akkumulátor kapacitás jelző ( ) és a töltöttségi szintet jelző lámpa ( ) felváltva villog.

4. Nagyjából 20 másodperc múlva automatikusan kikapcsol, illetve az üzemkapcsolóval is kikapcsolhatja.

5. Távolítsa el a külső szitát.

- Lásd 301. oldalon A külső szita eltávolítása című részben.

1. Tisztítsa meg folyóvízzel a borotvát, a külső szitát, a nyírófejet és a fésűfeltétet.

2. A fröcskölés csökkenthető a borotva öblítésekor a hangvibrációs tisztító üzemmód használatával.

3. Vizzel való öblítés után rázza fel-le a borotvát néhány alkalommal a felesleges nedvesség eltávolításához, majd száraz ruhával törölje le róla a vízcseppeket.

4. Teljesen szárítsa meg a külső szitarészt, a borotvát, a nyírófejet és a vezetőfésüt.

- Hagyja a borotvát egy fénytől védett helyen megszáradni; ügyeljen rá, hogy a készüléket ne érje közvetlen napfény.

ES-LL41 1-3 mm ES-LL41 5-7 mm

ES-LL41 1-3 mm ES-LL41 5-7 mm

6. A borotva olajozása.

Az olajozás biztosítja a vágókés akadálymentes mozgását, és kényelmessé teszi a borotválkozást.

1. Cseppentsen egy-egy csepp olajat a rendszer külső szitájára!
2. Emelje fel a nyírófejet, és cseppentsen rá egy csepp olajat!
3. Kb. öt másodpercre kapcsolja be a borotvát!
4. Kapcsolja ki a borotvát, és puha ruhával törölje le a rendszer külső szitájáról a felesleges olajat!

Megjegyzések

• A víz leengedése közben ügyeljen rá, hogy a főkészülék ne ütődjön hozzá sem a mosogatóhoz, sem pedig más tárgyhoz. Ellenkező esetben a készülék meghibásodhat.
• A készüléket ne tisztítsa hígítóval, benzinnel, alkohollal vagy hasonló anyagokkal.

Ez a készülék meghibásodását, repedések megjelenését, illetve az alkatrészek elszíneződését okozhatja.

A borotvát enyhén szappanos vízzel törölje le.

• A törléshez a normál kézmosó szappanon kívül más fürdőszobai vagy konyhai tisztítószert nem szabad használni. Ez hibás müködéshez vezethet.

Tisztítás a kefével

Távolítsa el a külső szitarészt és a belső vágókéseket. (Lásd 300-301. oldal.)

▶Tisztítás hosszú kefével

Tisztítsa meg a külső szitarészt [A⑧], a rendszer külső szitáját [A②], a készüléktestet [A] és a nyírófejet [A⑩] a hosszú kefe segítségével.

▶Tisztítás rövid kefével

- Tisztítsa meg a belső vágókéseket [A9] a rövid kefével úgy, hogy az ábrán látható irányba mozgatja. - Ne mozgassa a rövid kefét a vágókésekre merőlegesen, ellenkező esetben kárt tehet a belső vágókésekben, és eltompíthatja az élüket.

A készülék külső szitájának és belső vágókéseinek cseréje

A rendszer külső szitája évente egyszer Belső vágókések kétévente egyszer

▶A külső szita rész eltávolítása

Nyomja meg a borotvaszita-keret kioldógombjait [A⑦], és emelje felfelé a külső szita részt [A⑧].

▶ A készülék külső szitájának cseréje

1. Nyomja meg a rendszer külső szitájának kioldógombjait [A ⑫], és húzza le a rendszer külső szitáját [A ②].

- Ne nyomja meg túlzott erővel a rendszer külső szitájának kioldógombjait. A rendszer külső szitája meghajolhat ezáltal, megakadályozva a borotvaszita-keret tökéletes illesztését.

1. Illessze össze a borotvaszita-keret jelzését (✗) és a rendszer külső szitájának jelzését (△), majd biztonságosan kapcsolja össze őket kattanásig.

▶A belső vágókések cseréje

1. Egyenként vegye ki a belső vágókéseket [A⑨].
2. Egyenként tegye be a belső vágókéseket.

▶ A külső szita rész csatlakoztatása

A szitakeret jelzésének ( )előreforgatása után biztonságosan, kattanásig rögzítse a külső szitakeret részt [A⑧] a borotvához.

Megjegyzés

A borotvaszita-keretet ne dobja el.

GYIK

KérdésVálasz

Tönkre megy-e az akkumulátor, ha hosszabb ideig nem használják?

Feltölthetem a borotvát minden egyes használat után?

Miért kell töltés után kihúzni az adaptert?

Mi az alapanyaga az ajánlott olajnak?

Miért sípol a készülék kétszer kikapcsolás után?

Az akkumulátor tönkremegy, ha több, mint 6 hónapig nem használják, így legalább 6 havonként hajtson végre egy teljes feltöltést.
Az akkumulátor lítium-ionos, így a minden egyes használat utáni töltés nincs befolyással az akkumulátor élettartamára.
Az akkumulátor teljesítményét nem befolyásolja, ha 1 óránál tovább végzi a töltést, azonban biztonsági és energiatakarékossági okokból válassza le az adaptert.
Az olaj alapanyaga folyékony paraffin.
A hang azt jelzi, hogy az akkumulátor töltöttsége alacsony. Kérjük, töltse fel a készüléket.

Hibaelhárítás

Hajtsa végre a következő műveleteket. Ha a problémákat továbbra sem sikerült elhárítani, akkor a javításért vegye fel a kapcsolatot azzal az üzlettel, ahol vásárolta a készüléket, vagy egy Panasonic hivatalos márkaszerviz-központtal.

Probléma Művelet

Az üzemi kapcsoló nem kapcsolható BE állásba.

A borotválásérzékelő nem reagál.

Oldja fel a lezárókapcsolót. (Lásd 297. oldal.)
A szakáll sürűségétől vagy a borotvafejben lévő levágott szakáll mennyiségétől függően előfordulhat,
▶ hogy a borotválásérzékelő nem kapcsol be, és a hajtómotor hangja nem változik. Ez nem rendellenes működés.
Lehetséges, hogy a borotvazselé mennyiségétől és fajtájától függően a borotválásérzékelő nem működik, de ez normális.
A borotválkozást érzékelő szenzor
▶ nem működik, ha az akkumulátor lemerülőben van. Ebben az esetben, tegye töltőre a borotvát.
Olajozza meg. (Lásd 300. oldal.) Lehetséges, hogy a
borotválásérzékelő nem kapcsol be, ha nincs elegendő olaj a vágókéseken.

Probléma Művelet

A borotválásérzékelő akkor is reagál, ha a borotva nem ér a bőrhöz.

Tisztítsa meg a borotvát a levágott szörszálaktól.

Ha túlzottan száraz a borotva, akkor vízzel végezze a tisztítást. (Lásd 299. oldal.)

Cserélje ki a rendszer külső szitáját és/vagy a belső vágókéseket. A szita és a belső vágókések

várható élettartama: A rendszer külső szitája: Nagyjából 1 év Belső vágókések: Nagyjából 2 év

▶ Olajozza meg.

Ez a helyzet javítható, ha a borotvát minden borotválkozás után megtisztítja.

Ha a töltések után rövidül az üzemidő, akkor az akkumulátor hamarosan eléri hasznos élettartama végét.

Probléma Művelet
A borotva még töltést követően sem működik.	Használja a készüléket megközelítőleg 5 °C vagy annál magasabb környezeti hőmérsékleten.Az akkumulátor elérte élettartama végét.Ha a hálózati adapter csatlakoztatva van, a borotva nem működik.Használat előtt hagyja elegendő ideig töltődni a borotvát, és húzza ki belőle a hálózati adaptert.
A hajtómotor hangja borotválkozás közben megváltozik.	A borotválásérzékelő működik. A hang a szakáll sűrűségétől függően változik.
A készülék hangosan működik.	Olajozza meg.Ha a vágókéseken nincs elég olaj, előfordulhat, hogy a vágókések nem mozognak simán, és emiatt a készüléknek nagyobb teljesítménnyel kell működnie.A borotva magas hangot ad ki a lineáris motorhajtás miatt. Ez nem jelent meghibásodást.Ellenőrizze, hogy a vágókések megfelelően csatlakoznak-e.Tisztítsa meg a rendszer külső szitáját az ecsettel. (Lásd 300. oldal.)
A kellemetlen szag erősödik.	Ez a helyzet javítható, ha a borotvát minden borotválkozás után megtisztítja.

Probléma Művelet
A levágott szőrszálak mindenfelé repkednek.	Ez a helyzet javítható, ha a borotvát minden borotválkozás után megtisztítja.Tisztítsa meg a belső vágókéseket az ecsettel, ha szakálldarabok tapadtak a belső vágókésekez.
A rendszer külső szitája átforrósodik.	Olajozza meg.Sérülés vagy deformálódás szempontjából ellenőrizze a rendszer külső szitáját. Problema esetén cserélje ki.(Lásd 301. oldal.)
A borotva nem vág olyan simára, mint előzőleg.	Ez a helyzet javítható, ha a borotvát minden borotválkozás után megtisztítja.Cserélje ki a rendszer külső szitáját és/vagy a belső vágókéseket.A szita és a belső vágókésekvárható élettartama:A rendszer külső szitája:Nagyjából 1 évBelső vágókések:Nagyjából 2 évOlajozza meg.

Szerviz

Elérhetőségek

Kérjük, hogy keresse fel a Panasonic http://www.panasonic.com című webhelyét, vagy vegye fel a kapcsolatot egy hivatalos szervizzel, ha a borotvára vonatkozó információra van szüksége, vagy tönkremegy a hálózati adapter. (Az európai garanciális tájékoztató tartalmazza a kapcsolattartási címeket.)

Cserealkatrészek

A cserealkatrészek a forgalmazótól vagy a szervizközpontban vásárolhatók meg.

Az ES-LL41/ES-LL21cserealkatrészei	A rendszer külső szitája és a belső vágókések	WES9013
	A rendszer külső szitája	WES9087
	Belső vágókések WES90	68

Akkumulátor-élettartam

Az akkumulátor élettartama 3 év. A borotvában található akkumulátor cseréje nem a fogyasztó feladata. Az akkumulátor csak márkaszervizben cserélhető ki.

Környezetvédelem és újrahasznosítás

A borotvában lítium-ion akkumulátor található. Az akkumulátort feltétlenül valamelyik hivatalosan kijelölt helyen ártalmatlanítsa, ha van ilyen az országban!

Tájékoztatás felhasználók számára az elhasználódott készülékek, szárazelemek és akkumulátorok begyűjtéséről és ártalmatlanításáról. Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek

A termékeken, a csomagoláson és/vagy a kisérő dokumentumokon szereplő szimbólumok azt jelentik, hogy az elhasználódott elektromos és elektronikus termékeket, szárazelemeket és akkumulátorokat tilos az általános háztartási hulladékkal keverni. Az elhasználódott készülékek, szárazelemek és akkumulátorok megfelelő kezelése, hasznosítása és újrafelhasználása céljából, kérfük, hogy a helyi törvényeknek, megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre.

E termékek, szárazelemek és akkumulátorok előírásszerű ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását.

Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál.

E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.

Megjegyzés a szárazelem- és akkumulátor-szimbólummal kapcsolatban (alsó szimbólumpélda)

Ezek a szimbólumok kémiai szimbólummal együtt alkalmazhatók. Ebben az esetben teljesíti az EU irányelvnek vegyi anyagra vonatkozó követelményét.

A beépített akkumulátor ártalmatlanítása

A borotva ártalmatlanítása előtt távolítsa el a beépített tölthető akkumulátort!

Biztonságosan kell kiselejtezni az akkumulátort.

Az akkumulátort a hivatalosan kijelölt helyen ártalmatlanítsa, ha van ilyen.

Ezt az ábrát kizárólag a borotva selejtezésekor használja, javításhoz tilos felhasználni. Ha saját kezűleg szereli szét a borotvát, akkor a készülék vízállósága megszűnik, ami meghibásodáshoz vezethet.

• Vegye le a borotvát a hálózati adapterről.
- Nyomja meg a főkapcsolót a bekapcsoláshoz, és hagyja bekapcsolva, amíg az akkumulátor teljesen lemerül.
- Hajtsa végre az ① – ⑦ lépést, majd emelje fel, és vegye ki az akkumulátort!
- Ügyeljen arra, hogy ne zárja rövidre az eltávolított akkumulátor pozitív és negatív érintkezőjét, és szigetelje az érintkezőket szigetelőszalag használatával.

Áramellátás	Lásd a hálózati adapteren levő adattáblát.(Automatikus feszültségátalakítás)
Motorfeszültség 3,6 V =
Töltési idő Nagyjából 1 óra
Levegőben terjedő akusztikai zaj	Borotva üzemmódban:63 (dB (A) 1 pW teljesítménynél)Nyíró üzemmódban:65 (dB (A) 1 pW teljesítménynél)

Ezt a készüléket kizárólag háztartási használatra tervezték.

Müszaki adatok:

Minőségtanúsítás

Motorfeszültség: 3,6 V DC egyenfeszültség

Töltési idő: 1 óra

Ezt a készüléket kizárólag háztartási használatra tervezték.

Tápellátás: beépített akkumulátor

Tápfeszültség: 3,6 V egyenfeszültség

Méretek (szélesség x magasság × mélység):

Hálózati tápegység és akkumulátor töltő adatai:

Típus: RE7-87

Hálózati feszültség: 100-240 V AC, 50-60 Hz

Áramfelvétel: 180 mA

Kimenő feszültég: 4,8 V egyenfeszültség

Terhelhetőség: 1,25 A

Érintésvédelmi osztály: II.

Méretek (szélesség x magasság x mélység):

Megjegyzés: A müszaki adatok változtatásának jogát fenntartjuk.

A tömeg és méret adatok megközelítő értékek.

Panasonic
