KÄYTTÖOHJE ESLL41 PANASONIC

Ladattava parranajokone (kotikäyttöön)

Mallinro ES-LL41

ES-LL21

Sisältö

Turvatoimet......212

Tarkoitettu käyttö....215

Koneen osat....216

Valmistelu....216

Käyttäminen....217

Partakoneen puhdistus....220

Teräverkon ja leikkuuterien vaihto....222

Usein kysytyt kysymykset......223

Vianetsintä 223

Huolto 225

Ympäristönsuojelu ja materiaalien kierrätys....225

Tekniset tiedot 226

Kiitos että valitsit tämän Panasonic-tuotteen.

Lue ohjeet kokonaan ennen laitteen käyttämistä ja säästä ne myöhempää käyttöä varten.

Varoitus

• Laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat heikentyneet tai joilta puuttuu kokemus ja tieto, jos heitä valvotaan laitteen käytössä, ja heille on annettu ohjeet laitteen turvallisesta käytöstä, ja he ymmärtävät laitteeseen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimia laitteelle ilman valvontaa.
• Sähköjohtoa ei voi vaihtaa. Jos johto on vioittunut, verkkolaite tulee poistaa käytöstä.
• Tätä partakonetta voi käyttää märkääajoon partavaahdon kanssa tai kuiva-ajoon. Vesitiivistä partakonetta voi käyttää suihkussa, ja sen voi

puhdistaa vedellä. Seuraava merkki tarkoittaa, että laite sopii käytettäväksi kylvyssä tai suihkussa.

• Älä käytä mitään muuta kuin toimitettua verkkolaitetta mihinkään tarkoitukseen. Älä myöskään käytä mitään muuta tuotetta toimitetulla verkkolaitteella. (Katso sivu 216.)
• Tämä symboli ilmaisee, että sähkölaitteen yhdistäminen verkkovirtaan vaatii erityisen irrotettavan verkkolaitteen. Verkkolaitteen tyyppiviite on merkitty lähelle symbolia.

Turvatoimet

Jotta vältytään loukkaantumisen, hengen menetyksen, sähköiskun, tulipalon ja omaisuusvahinkojen vaaralta, seuraavia turvatoimia tulee aina noudattaa.

Kuvakkeiden selitykset

Seuraavia kuvakkeita käytetään luokittelemaan ja kuvaamaan vaaran, loukkaantumisen ja omaisuuden vahingoittumisen taso, jos varoitukset jätetään huomiotta ja laitetta käytetään väärin.

VAARA

Ilmaisee vakavaan loukkaantumiseen tai kuolemaan johtavan mahdollisen vaaran.

VAROITUS

Ilmaisee mahdollisen vaaran joka voi aiheuttaa vakavan loukkaantumisen tai hengenmenetyksen.

HUOMIO

Ilmaisee vaaran joka voi aiheuttaa lievän loukkaantumisen tai omaisuusvahingon.

Seuraavia kuvakkeita käytetään luokittelemaan ja kuvaamaan noudatettavien ohjeiden tyyppejä.

Tätä kuvaketta käytetään hälyttämään käyttäjiä tietystä käyttömenettelytavasta jota ei tule noudattaa.

Tätä kuvaketta käytetään hälyttämään käyttäjiä tietystä käyttömenettelytavasta jota tulee noudattaa yksikön turvallisen käytön varmistamiseksi.

VAROITUS

▶ Tämä tuote

Tässä partakoneessa on slsäänrakennettu ladattava akku. Älä heltä akkua tuleen tai lämmitä sitä, äläkä lataa tai käytä sitä korkeassa lämpötilassa tai jäta ympäristöön, jossa on korkea lämpötila.

- Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai räjähtämisen.

Älä muuntele tai korjaa laitetta.

- Niin tekeminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. Ota yhteyttä valtuutettuun huoltoliikkeeseen korjaamista varten (akun vaihto jne.)

Älä pura laltetta koskaan, paitsi sitä hävittäessäsi. - Niin tekeminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen.

▶ Poikkeavuuksien tai virhetoimintojen tapauksessa Jos verkkolaitteen toiminta on tavallisuudesta poikkeavaa tai siihen tulee toimintahäiriö, lopeta muuntajan käyttö välittömästi ja irrota verkkolaite.

• Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen.

• Päärungon, sovitin tai johto on poistunut muodostaan tai epänormaalin kuuma.
• Päärungon, sovitin tai johto tuoksuu palaneelta.
• Kuuluu epänormaali ääni käytön aikana tai päärungon latauksen aikana, sovittimessa tai johdossa.
• Ota heti yhteyttä valtuutettuun huoltoliikkeeseen ja pyydä laitteen tarkistusta tai korjausta.

VAROITUS

Syöttövirta

Älä lilitä muuntajaa pistorasiaan tal irrota sitä pistorasiasta jos kätesi ovat märät.

- Näin toimiminen voi aiheuttaa sähköiskun tai loukkaantumisen.

Älä upota verkkolaitetta veteen tai pese sitä vedellä.

Älä aseta verkkolaitetta vedellä täytetyn altaan tai ammeen yläpuolelle tai niiden lähelle.

Älä koskaan käytä laitetta, jos sen verkkolaite on vahingoittunut tai virtapistoke on pistorasiaan väljä.

Älä vahingoita, muokkaa, tai väkisin taivuta, vedä tai väännä johtoa. Älä myöskään laita mitään painavaa virtajohdon päälle äläkä nipistä johtoa.

- Niin tekeminen voi aiheuttaa oikosulusta johtuvan sähköiskun tai tulipalon.

Älä käytä tavalla jossa pistorasian tai johdotuksen nimellisteho ylittyy.

- Nimellistehon ylittäminen, joka johtuu siitä että liian monta pistoketta on yhdistetty yhteen pistorasiaan, voi aiheuttaa ylikuumenemisesta johtuvan tulipalon.

Varmista aina, että laitetta käytetään voimalähteellä, joka on yhteensopiva verkkolaitteen nimellisjännitteen kanssa. Työnnä muuntaja kokonaan paikalleen.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun.

Irrota verkkolaite, kun puhdistat partakonetta vedellä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun tai loukkaantumisen.

Puhdista virtapistoke ja laitteen pistoke säännöllisesti estääksesi pölyn kerääntymisen.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon kosteudesta johtuvan eristyshäiriön seurauksena.

Onnettomuuksien ehkäiseminen Älä säilytä lasten ulottuvilla. Älä anna lasten käyttää laitetta.

- Osien tai tarvikkeiden laittaminen suuhun voi aiheuttaa tapaturman tai vamman.

Jos nielet öljyä vahingossa, älä yritä oksentaa vaan juo runsaasti vettä ja ota yhteys lääkäriin. Jos öljyä joutuu silmiin, huuhtele silmäsi välittömästi runsaalla juoksevalla vedellä ja ota yhteys lääkäriin.

- Näiden ohjeiden laiminlyöminen saattaa aiheuttaa fyysisiä ongelmia.

HUOMIO

▶ Ihon suojeleminen

Älä paina teräverkkoa liian kovaa huultasi tai muuta kasvojesi osaa vasten. Älä paina

vaurioituneen ihon päälle. Älä koske sisäterän teräosaan (metalliosa).

- Muuten seurauksena voi olla vammoja iholle tai kädelle.

HUOMIO

Älä paina teräverkkoa väkisin. Älä myöskään kosketa teräverkkoa sormillasi tal kynsilläsi, kun se on käytössä.

Älä käytä tuotetta hiuksiisi tai muuhun ruumiinkarvoitukseen.

- Tämän tekeminen voi aiheuttaa ihovaurion tai lyhentää teräverkon käyttöikää.

Tarkista ettei teräverkossa ole murtumia tai vääntymiä ennen käyttöä.

- Tämän noudattamatta jättäminen voi vahingoittaa ihoa.

Muista laittaa suojus partakoneeseen sitä kantaessasi tai säilytyksen ajaksi.

- Ohjeen noudattamatta jättäminen voi aiheuttaa ihovaurion tai lyhentää teräverkon käyttöikää.

▶ Huomioi seuraavat varoitukset

Älä klerrä johtoa muuntajan ympärille säillytyksen ajaksi.

- Niin tekeminen voi aiheuttaa johdinlangan murtumisen johdon sisällä, mikä voi johtaa tulipaloon oikosulun seurauksena.

Älä anna metalliesineiden tai roskien kiinnittyä virtapistokkeeseen tai laitteen pistokkeeseen.

- Niin tekeminen voi aiheuttaa oikosulusta johtuvan sähköiskun tai tulipalon.

Älä irrota muuntajan tai laitteen pistoketta pitämällä kiinni johdosta.

- Näin toimiminen voi aiheuttaa sähköiskun tai loukkaantumisen.

Älä jaa partakonettasi perheenjäsenten tai muiden ihmisten kanssa.

- Se saattaa aiheuttaa infektion tai tulehduksen.

Älä pudota laitetta tai iske sitä muita esineitä vasten.

- Niin tekeminen voi aiheuttaa loukkaantumisen.

Irrota muuntaja pistorasiasta kun laite ei ole latauksessa.

- Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun tai tulipalon eristyksen heikkenemisestä aiheutuvan sähkövuodon vuoksi.

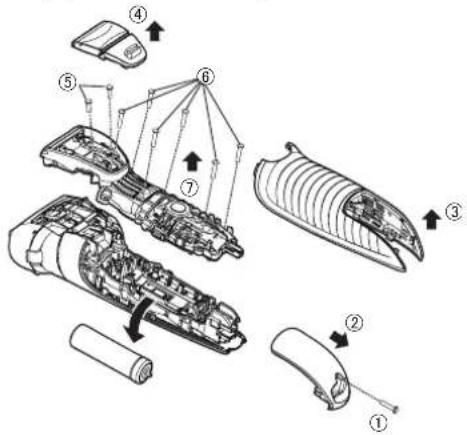

Poistetun akun käsittely hävittämisen yhteydessä

VAARA

• Ladattava akku on tarkoltettu käytettäväksi vain tässä laitteessa. Älä käytä akkua muiden tuotteiden kanssa.
• Älä lataa akkua sen jälkeen kun se on poistettu laitteesta.
• Älä heitä tuleen tai altista kuumuudelle.
• Älä lyö, pura, muuta tai lävistä naulalla.
• Älä anna akun positilivisen ja negatilivisen navan olla yhteydessä metallisten esinelden kautta.

- Älä kanna tai säilytä akkua yhdessä metallisten korujen, kuten kaulakorujen ja hiussolkien, kanssa.

- Älä käytä tal jätä akkua palkkaan, Jossa se vol altistua korkeille lämpötiloille, kuten suoralle auringonvalolle, äläkä lähelle muita lämmönlähteitä.

- Älä koskaan kuori putkea.

- Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai räjähtämisen.

VAROITUS

Pidä ladattava akku poissa lasten ja pikkulasten ulottuvilta polstamisen jälkeen.

- Akku vaurioittaa elimistöä jos sen niellään vahingossa.

Jos tämä tapahtuu, ota välittömästi yhteys lääkäriin.

Jos akkunestettä vuotaa ja joutuu kosketuksiin silmien kanssa, älä hankaa silmiä. Huuhtele huolellisesti puhtaalla vedellä, kuten vesijohtovedellä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa silmävamman.

Ota välittömästi yhteys lääkäriin.

HUOMIO

Jos akkunestettä vuotaa ja joutuu kosketuksiin Ihon tai vaattelden kanssa, huuhtele puhtaalla vedellä, kuten vesijohtovedellä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulehduksen.

Tarkoitettu käyttö

- Huomaat eron viimeistään kolmen viikon märkäajon jälkeen. Ihosi ja partasi sopeutuu noin kuukaudessa märkä- ja kuiva-ajoon Panasonicin partakoneella.

- Älä anna teräverkon koskettaa mitään kovia kohteita. Niin tekeminen voi vaurioittaa teriä, koska ne ovat hyvin ohuet ja vääntyvät helposti.

- Älä kuivaa päärunkoa kuivaajalla tai lämmittävällä puhaltimella.

Niin tekeminen voi aiheuttaa virhetoiminnon tai osien vääntymisen.

- Älä jätä partakonetta teräverkon kehys irrotettuna suoraan auringonpaisteeseen.

Niin tekeminen voi huonontaa vedenkestävää kumia ja heikentää vedenkestävyystoimintoa, mikä voi aiheuttaa virhetoiminnon.

- Säilytä partakone käytön jälkeen paikassa, jossa on alhainen kosteus.

Ohjeen noudattamatta jättäminen voi aiheuttaa virhetoiminnon kondensaation tai ruosteen takia.

- Pidä molemmat leikkuuterät kiinnitettyinä. Partakone saattaa vahingoittua, jos vain toinen leikkuuterä on kiinnitettynä.

- Jos puhdistat partakoneen vedellä, älä käytä merivettä tai kiehuvaa vettä. Älä upota partakonetta veteen pitkäksi ajaksi.

- Ennen kampaliitännän käyttöä, tarkista, että se on liitetty oikein. Tämän laiminlyönti voi aiheuttaa parran tulevan ajetuksi liian lyhyeksi.

Koneen osat

A Runko-osa

①Suojus

②Teräverkko

③Teräverkonkehys

④Käyttökytkin

⑤Merkkivalojennäyttö

a. Ajosensorimerkkivalo (###)

b. Akun kapasiteetin merkkivalo (☐)

c. Kytkinlukon merkkivalo (Ω)

d. Latauksen tilan merkkivalo (→)

⑥Laitteenpistorasia

⑦Verkkokehyksen avauspainikkeet

⑧Teräverkko-osa

⑨Leikkuuterät

⑩Trimmeri

⑪ Trimmerinkahva

⑫Teräverkonavauspainike

B Verkkolaite (RE7-87)

⑬Muuntaja

⑭Virtapistoke

⑮Laitteenpistoke

⑯ Johto

© Pituuden säädön kampaliite (1-3 mm) ES-LL41

⑰Kampaliitteen vapautuspainikkeet

D Pituuden säädön kampaliite (5-7 mm) ES-LL41

⑰Kampaliitteen vapautuspainikkeet

Lisätarvikkeet

E Puhdistusharja

F Öljy

G Käyttöohjeet

H Takuukortti

Valmistelu

Partakoneen lataus

- Sammuta partakone.

- Pyyhi vesipisarat laitteen pistorasiasta.

1. Aseta laitepistoke [B ^15 ] laitepistorasiaan.

2. Kytke muuntajan [B⑬] pistoke pistorasiaan.

- Tarkista että latauksen tilan merkkivalo (→palaa.

- Lataus on valmis noin 1 tunnin kuluttua.

1. Ota muuntaja pois seinästä, kun lataaminen on valmis.

Huom

Et voi käyttää partakonetta silloin, kun se on latauksessa.

Latauksen aikana

Latauksen tilan merkkivalo (→palaa.

Latauksen päätyttyä

Latauksen tilavalo (→ kytkeytyy pois päältä.

Virheellinen lataus

Latauksen tilan merkkivalo (→ vilkkuu kaksi kertaa sekunnissa.

Huomautuksia

• Kun lataus on valmis, virtakytkimen kytkentä PÄÄLLÄ-tilaan partakone virtapistorasiassa aiheuttaa laturin tilavalon (→) syttymisen ja sitten 5 sekunnin kuluessa päältä pois kytkeytymisen.
  Tämä ilmaisee, että partakone on täysin ladattu.
• Jos lataat partakonetta ensimmäistä kertaa tai sitä ei ole käytetty yli 6 kuukauteen, latausaika voi vaihdella tai latauksen tilan merkkivalo (→ei ehkä pala muutamaan minuuttiin. Se alkaa palamaan lopulta, jos laite pidetään kytkettynä.
• Suositeltava latauslämpötila on 10 °C – 35 °C. Akkujen lataaminen voi kestää pidempään tai latauksen tilan merkkivalo (→ voi vilkkua nopeasti, eikä akku välttämättä lataudu kunnolla hyvin korkeissa tai matalissa lämpötiloissa.
• Partakonetta voidaan käyttää noin 2 viikkoa täydellä latauksella.

(Perustuu 3 minuutin kuiva-ajoon päivässä lämpötila-alueella 20 °C – 30 °C.)

Käyttöpäivien määrä vaihtelee riippuen seuraavista olosuhteista.

• Parran tuuheus
• Ihoon kohdistettu paine
• Äänivärähtelytilan käyttötiheys
• Trimmeriliitteen käyttö

- Jos radiosta tai muista lähteistä tulee häiriöääniä laitteen käytön aikana, siirry toiseen paikkaan käyttämään laitetta.

Käyttäminen

Partakoneen käyttö

1. Paina ja aja.

• Ajosensori, joka säätää tehoa automaattisesti parran paksuuden mukaan, alkaa toimia. Se ajaa suurella teholla alueilla, joilla parta on paksua, ja vähentää tehoa alueilla, joilla parta on ohutta, ihorasituksen vähentämiseksi.
• Virtaa ei voi kytkää päälle, jos kytkinlukon merkkivalo (💡) vilkkuu, koska käyttökytkin on silloin lukittu. Avaa lukitus painamalla käyttökytkintä yli 2 sekunnin ajan. (Katso sivu 219.)

Vihjeitä parempaan parranajoon

Aseta koko teräverkko kohtisuoraan ihoa vasten ja aja liu'uttamalla partakonetta hitaasti kasvoilla parran kasvusuuntaa vastaan.

• Leuan alla ja kaulan ympärillä oleva parta voidaan ajaa paremmin venyttämällä ihoa niin, että parta nousee pystyyn.
• Jotta teräverkko ei vahingoittuisi, älä aja käyttämällä vain osaa teräverkosta.

2. Paina ♦ kun olet valmis.

Käytettäessä

Ajosensorimerkkivalo ( ) vilkkuu.

Kun akun lataus on vähäinen

Akun kapasiteetin lamppu (q)vilkkuu 5 sekunnin ajan, kun virtakytkintä painetaan. Laitteesta kuuluu kaksi äänimerkkää sammuttamisen jälkeen.

- Voit ajaa parran 2-3 kertaa sen jälkeen, kun akun kapasiteettivalo () vilkkuu. (Kesto riippuu käytöstä.)

Huomautuksia

• Laite ei ehkä toimi, mikäli ympäristön lämpötila on alle noin 5 °C.
• Ajosensori ei välttämättä reagoi parranajogeelin tyypin ja määrän mukaan. Tämä on normaalia.
• Parran tuuheudesta tai ajopään irtokarvojen määrästä riippuen ajosensori ei välttämättä reagoi ja ajoääni ei välttämättä muutu. Tämä on normaalia.

- Estääksesi virheellisen toiminnon, aseta sormesi peukalolle varattuun paikkaan käyttäessäsi partakonetta.

- Äänivärähtelytila aktivoituu, kun käyttökytkintä painetaan yli 2 sekuntia, kun partakone ei ole käynnissä (kytkimen lukitus on poistettu). (Katso sivu 221.) Et voi ajaa partaa tässä tilassa.

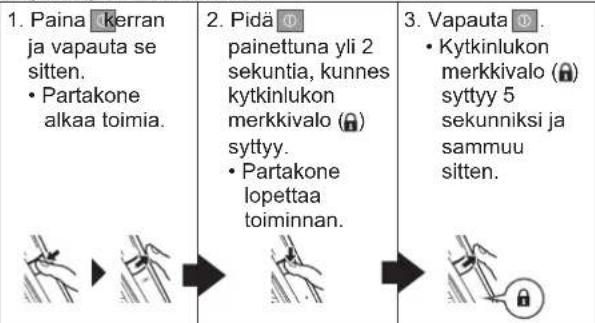

Käyttökytkimen lukitus/lukituksen poistaminen Käyttökytkimen lukitus

Käyttökytkimen lukituksen avaaminen

1. Pidä painettuna yli

2 sekuntia, kunnes

kytkinlukon merkkivalo (✉)

sammuu.

1. Kun partakone alkaa toimia, vapauta

• Kytkinlukon merkkivalo

(🔒) sammuu.

▶ Trimmerin käyttö

1. Liu'uta trimmerin kahva ylös.
2. Paina ja käytä.

Pidä ylänuppi (④ painettuna ja laske trimmeri liu'uttamalla trimmerin kahva alas.

Vihjeitä parempaan käyttöön

Käytä trimmerin reunaa kohtisuoraan iholle varoen ja liikuta sitä nuolen suuntaan hitaasti.

Pulisonkien trimmaus tai parran muotoilu.

Kampaliitteen käyttö ES-LL41

• Sammuta partakone.
- Käytä öljyä trimmerissä aina ennen ja jälkeen käytön. (Katso sivu 221.)
- Älä käytä partavaahdon kanssa tai parran ollessa märkä. Märkä parta voi juuttua iholle tai paakkuuntua tehden siitä terälle vaikean leikata.
- Kampaa parta ja pulisongit ennen trimmausta.

1. Liu'uta trimmerin kahva ylös.

1. Kiinnitä kampaliite päärunkoon, kunnes se napsahtaa.

1. Liu'uta trimmauskor- keusvipua vasemmalle ja oikealle linjataksesi sen haluttuan trimmauspituuteen.

Trimmauskorkeus(mm) (n.)	Vastaava trimmauskorkeusvivun ja trimmauskorkeuden merkin kohta
1 mm
2 mm	1 mm	2 mm	3 mm
3 mm
5 mm
6 mm
7 mm	5 mm	6 mm	7 mm

1. Kytke partakone päälle, tuo kampaliite kosketuksiin ihon kanssa ja leikkaa parta siirtämällä trimmeriä.

1. Paina ja pidä painettuna kampaliitteen vapautuspainikkeita irrottaaksesi.

Huomautuksia

• Toimi varoen, ettet leikkaa kättäsi terään asettaessasi ja poistaessasi kampaliitettä.
• Karvanpätkiä voi kertyä kampaliitteen sisäpuolelle, kun suuri määrä partaa leikataan, joten poista karvanpätkät jokaisen käyttökerran jälkeen. (Katso sivu 221.)
• Jos kampaliitettä ei ole liitetty oikein, se voi löystyä käytön aikana aiheuttaen liiallista leikkausta.
• Joskus parta voi olla pidempi kuin asetetun trimmauksen pituus.
• Jos parta on liian pitkä, trimmauksen tulos saattaa tulla vaikutetuksi. Leikkaa partasi n. 2 cm pituiseksi ennen trimmerin käyttöä.

Partakoneen puhdistus

Partakone kannattaa puhdistaa jokaisen käyttökerran jälkeen.

Puhdistaminen vedellä

- Sammuta partakone ja irrota verkkolaite.

1. Pese teräverkko [A②] saippualla ja vedellä.

2. Aktivoi äänivärähtelytila painamalla yli 2 sekunnin ajan.

• Vaahdon roiskuminen estetään.
- Akun kapasiteetin merkkivalo (☐) ja latauksen tilan merkkivalo (→ vilkkuvat vuorotellen.
- 20 sekunnin kuluttua tila sammuu automaattisesti tai voit sammuttaa sen käyttökytkintä painamalla.

3. Poista ulompi folio-osa.

- Ks. sivu 222 ulomman kalvon osan poistamista varten.

4. Puhdista partakone, ulompi osa, trimmeri ja kampaliite juoksevalla vedellä.

• Roiskuminen vähenee, jos partakone huuhdellaan äänivärähtelytilassa.
• Vedellä huuhtelemisen jälkeen ravistele partakonetta ylös ja alas muutaman kerran liiallisen kosteuden poistamiseksi ja pyyhi sitten loput vesipisarat pois kuivalla liinalla.

ES-LL41 1\~3 mm
ES-LL41 5\~7 mm

5. Kuivaa teräverkko-osa, partakone, trimmeri ja kampalisäosa kokonaan.

- Anna partakoneen kuivua varjossa ja vältä suoraa auringonvaloa.

ES-LL41 1\~3 mm

ES-LL41 5\~7 mm

6. Voitele partakone.

Se pitää terän liikkeen pehmeänä ja säilyttää mukavan ajon.

1. Laita tippa öljyä jokaiseen teräverkkoon.
2. Nosta trimmeriä ja lisää tippa öljyä.
3. Käynnistä partakone ja anna sen käydä noin viiden sekunnin ajan.
4. Sammuta partakone ja pyyhi ylimääräinen öljy teräverkosta pehmeällä liinalla.

Huomautuksia

• Ole varovainen, että et osu runko-osalla altaaseen tai muuhun esineeseen, kun poistat vettä. Muuten seurauksena voi olla toimintahäiriö.
• Älä pyyhi tinnerillä, bensiinillä, alkoholilla jne.

Muuten seurauksena voi olla toimintahäiriö tai osien murtuminen tai haalistuminen.

Pyyhi laimennetulla saippuavedellä.
- Älä käytä muita pesuaineita kuin käsisaippuaa. Muuten seurauksena voi olla toimintahäiriö.

Puhdistus harjalla

Irrota teräverkko-osa ja leikkuuterät. (Katso tämä sivu.)

▶ Pitkällä harjalla puhdistaminen

Puhdista teräverkko-osa [A⑧], teräverkko [A②], runko-osa [A] ja trimmeri [A⑩] pitkällä harjalla.

▶Lyhyellä harjalla puhdistaminen

• Puhdista leikkuuterät [A⑨] lyhyellä harjalla liikuttamalla sitä kuvan osoittamassa suunnassa.
• Älä liikuta lyhyttä harjaa kohtisuoraan teriä vastaan, sillä se vahingoittaa leikkuuteriä ja vaikuttaa niiden terävyyteen.

Teräverkon ja leikkuuterien vaihto

Teräverkko kerran vuodessa

Leikkuuterät joka toinen vuosi

▶Teräverkko-osan irrottaminen

Paina teräverkon vapautuspainikkeita [A⑦] ja nosta teräverkko-osaa [A⑧] ylöspäin.

▶Teräverkon vaihto

1. Paina teräverkon avauspainikkeita [A⑫] ja vedä teräverkko [A②] alas.

- Älä paina teräverkon avauspainiketta liian kovaa. Niin tekeminen voi aiheuttaa teräverkon vääntymisen ja estää kunnollisen kiinnittymisen teräverkon kehykseen.

1. Kohdista teräverkon kehyksen merkki ( ja teräverkon merkki ( ja kiinnitä ne lujasti yhteen, kunnes kuulet naksahduksen.

▶ Leikkuuterien vaihto

1. Poista leikkuuterät [A⑨] yksi kerrallaan.
2. Pane leikkuuterät paikoilleen yksi kerrallaan.

▶Teräverkko-osan kiinnittäminen

Käännettyäsi teräverkon kehyksen merkin ( )eteen, työnnä teräverkko-osa [ A⑧] partakoneeseen kunnes kuuluu napsahdus.

Huom

Älä heitä teräverkon kehystä pois.

Usein kysytyt kysymykset

Kysymys Vastaus

Heikentyykö akku, jos sitä ei käytetä pitkään aikaan?	Akku heikentyy, jos sitä ei käytetä yli 6 kuukauteen, joten muista ladata akku täyteen vähintään 6 kuukauden välein.
Voinko ladata partakoneen jokaisen käytön jälkeen?	Akku on litium-ioniakku, joten lataaminen jokaisen käytön jälkeen ei vaikuta akun käyttöikään.
Miksi muuntaja täytyy irrottaa latauksen jälkeen?	Akun lataaminen yli 1 tunnin ajan ei vaikuta akun tehoon, mutta irrota muuntaja turvallisuuden vuoksi ja energian säästämiseksi.
Mitä ainesosia laitteelle tarkoitetussa öljyssä on?	Öljyn ainesosa on nestemäinen parafiini.
Miksi laitteesta kuuluu kaksi äänimerkkiä sammuttamisen jälkeen?	Äänimerkki ilmoittaa, että akun kapasiteetti on vähenemässä. Lataa laite.

Vianetsintä

Suorita seuraavat toimenpiteet.

Jos ongelmat eivät vieläkään ratkea, ota yhteys liikkeeseen, josta ostit laitteen tai Panasonicin korjauksiin valtuuttamaan huoltoliikkeeseen.

Ongelma Tehtävä asia

Käyttökytkin ei käänny PÄÄLLE.

Avaa kytkinlukko.(Katso sivu 219.)

Ajosensori ei vastaa.

Parran tuuheudesta tai ajopään irtokarvojen määrästä riippuenajosensori ei välttämättä reagoi ja ajoääni ei välttämättä muutu. Tämä on normaalia.Ajosensori ei välttämättä reagoiparranajogeelin tyypin ja määrän mukaan. Tämä on normaalia.Ajosensori ei välttämättä reagoi, jos akun jäljellä oleva kapasiteetti on alhainen. Jos näin tapahtuu, lataa partakone uudelleen.Laita öljyä. (Katso sivu 221.)Ajosensori ei välttämättä vastaa, jos terillä ei ole tarpeeksi öljyä.

Ongelma Tehtävä asia		Ongelma Tehtävä asia
Ajosensori vastaa vaikka partakone ei ole yhteydessä ihoon.	Puhdista partakarvat partakoneesta.Parranajokoneen ollessa erittäin likainen, pese se vedellä.(Katso sivu 220.)	Ajoääni muuttuu ajamisen aikana.	Ajosensori on toiminnassa. Ääni muuttuu parran tuuheudesta riippuen.
	Vaihda teräverkko ja/tai leikkuuterät.Teräverkon ja/tai leikkuuterien oletettu käyttöikä:Teräverkko:Noin 1 vuosiLeikkuuterät:Noin 2 vuotta	Aiheuttaa kovan äänen.	Laita öljyä.Terät eivät liiku pehmeästi, kun terillä ei ole öljyä, jolloin tarvitaan enemmän tehoa.
Käyttöaika on lyhyt jopa latauksen jälkeenkin.	Laita öljyä.Tämä voidaan korjatapuhdistamalla laite joka kerta ajelun jälkeen.	Haju voimistuu.	Partakoneesta kuuluu kimeä ääni lineaarimoottoriohjaimesta johtuen.Tämä ei tarkoita, että kyseessä olisi ongelmatilanne.
	Kun operaatioiden määrä latausta kohti alkaa laskea, akku lähestyy käyttöiän loppua.	Trimmattua karvaa lentää kaikkialle.	Varmista että terät on kiinnitetty kunnolla.
Partakone ei toimi edes latauksen jälkeen.	Käytä laitetta ympäristön lämpötilan ollessa noin 5 °C tai korkeampi.	Teräverkko kuumenee.	Puhdista teräverkko harjalla.(Katso sivu 222.)Tämä voidaan korjatapuhdistamalla laite joka kerta ajelun jälkeen.
	Akun käyttöikä on päättynyt.		Tämä voidaan korjatapuhdistamalla laite joka kerta ajelun jälkeen.Puhdista leikkuuterät harjalla, jos irtokarvoja on tarttunut leikkuuteriin.
	Partakone ei toimi, jos verkkolaite on yhdistetty.Käytä partakonetta sen jälkeen, kun sitä on ladattu riittävästi ja verkkolaite on irrotettu.		Laita öljyä.Tarkista, onko järjestelmän ulompi folio vahingoittunut tai poistunut muodostaan. Jos on, vaihda se.(Katso sivu 222.)

Ongelma Tehtävä asia

Sänkeä jää enemmän kuin ennen.

Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen.
Vaihda teräverkko ja/tai leikkuuterät. Teräverkon ja/tai leikkuuterien oletettu käyttöikä:
▶ Teräverkko: Noin 1 vuosi Leikkuuterät: Noin 2 vuotta
▶ Laita öljyä.

Huolto

Yhteystiedot

Vieraile Panasonicin verkkosivulla http://www.panasonic.com tai ota yhteyttä valtuutettuun huoltokeskukseen (löydät yhteystiedon pan-eurooppalaisessa takuulehtisessä). Jos tarvitset tai jos parranajokoneen AC-sovitin tulee vahingoittuneeksi.

Varaosat

Varaosia on saatavilla jälleenmyyjälläsi tai huoltoliikkeessä.

Varaosat malliin for ES-LL41/ES-LL21	Teräverkko ja leikkuuterät WES9013
	Teräverkko	WES9087
	Leikkuuterät	WES9068

Akun kesto

Akun käyttöikä on 3 vuotta. Käyttäjät eivät saa vaihtaa partakoneen akkua itse. Akku tulee vaihdattaa valtuutetussa huoltokeskuksessa.

Ympäristönsuojelu ja materiaalien kierrätys

Tässä partakoneessa on litium-ioni-akku. Varmista, että akku hävitetään paikallisten määräysten mukaisesti.

Vanhojen laitteiden ja paristojen hävittäminen Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille

Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita ei saa laittaa yleisiin talousjätteisiin. Johda vanhat tuotteet ja käytetyt paristot käsittelyä, uusiointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti, autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon. Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta. Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia.

Huomautus paristosymbolista (symboli alhaalla)

Tämä symboli voidaan näyttää jonkin kemiallisen symbolin yhteydessä. Siinä tapauksessa se perustuu vastaaviin direktiiveihin, jotka on annettu kyseessä olevalle kemikaalille.

225

Sisäänrakennetun akun hävittäminen

Poista akku, ennen kuin hävität partakoneen.

Akku tulee hävittää turvallisesti.

Varmista, että akku hävitetään ongelmajätekeskuksen kautta, mikäli maassasi on sellainen.

Kuvaa tulee käyttää vain silloin kun partakone poistetaan käytöstä, ei sen korjaamisessa. Jos purat partakoneen itse, se ei ole enää vedenkestävä, ja tämä saattaa aiheuttaa sen että se toimii väärin.

• Irrota partakone verkkolaitteesta.
• Laita virta päälle painamalla virtakytkintä ja pidä virta päällä kunnes akku on purkautunut kokonaan.
• Suorita kuvan vaiheet ① – ⑦, nosta akkua ja poista se paikaltaan.
• Varo oikosulkemasta irrotetun akun positiivisia ja negatiivisia terminaaleja, eristä terminaalit teipillä.

Virtalähde	Katso verkkolaitteen arvokilvestä.(automaattinen jännitteenvalinta)
Moottorin jännite 3,6 V ==
Latausaika Noin 1	tunti
Ilmassa kantautuva melu	parranajossa: 63 (dB (A) re 1 pW)rajaajan käytössä: 65 (dB (A) re 1 pW)

Tämä tuote on tarkoitettu vain kotitalouskäyttöön.

Panasonic

Instrukcja obsługi
