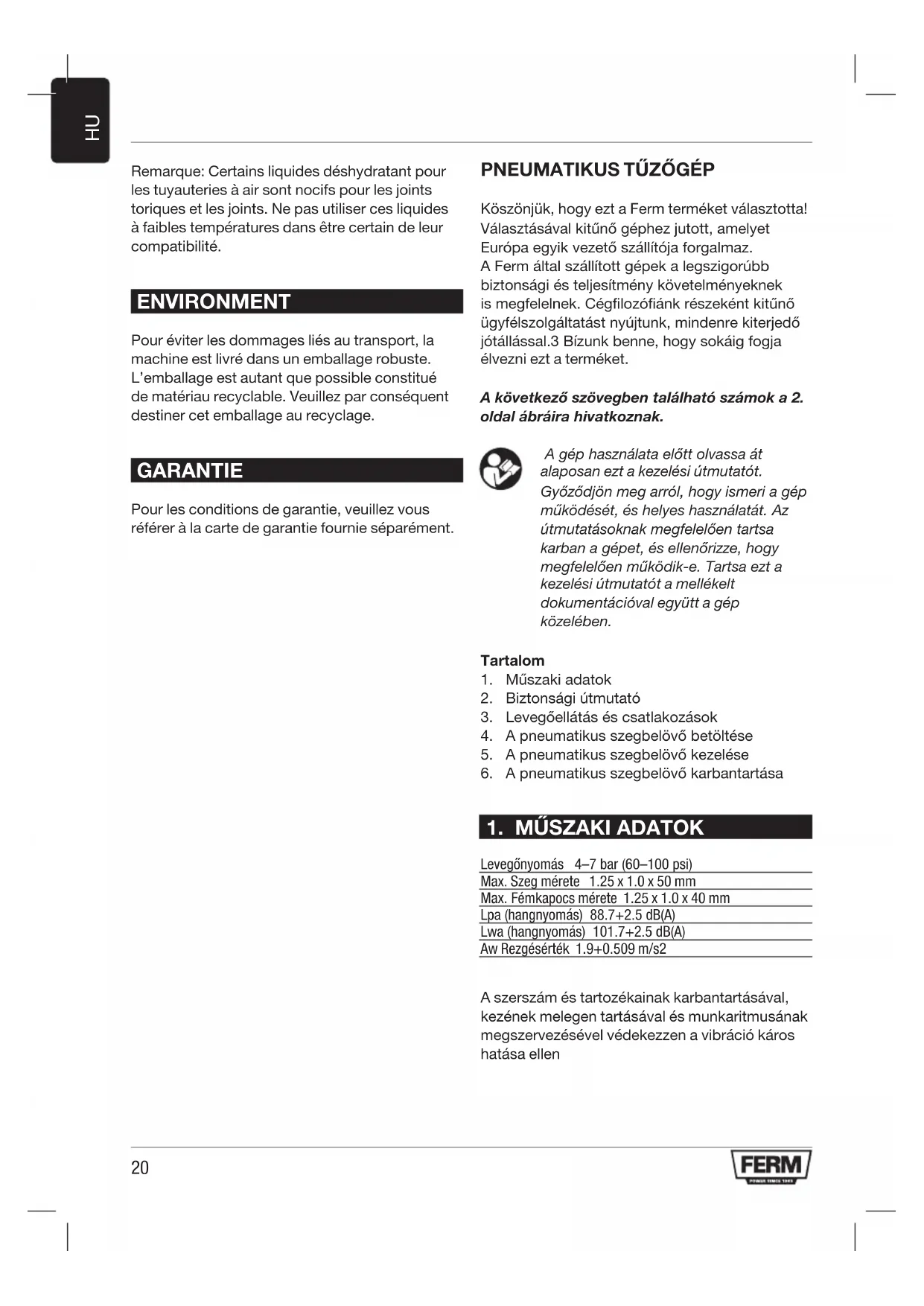

HASZNÁLATI ÚTMUTATÓ ATM1051 Ferm
Köszönjuk, hogy ezt a Ferm terméket választotta!
Választásával kitünő gépvez jutott, amelyet
Europa egyik gezető szállitója forgalmaz.
A Ferm altal szallitott gépek a legszigorúbb
biztonsági és teljesitmény kovetelményeknek
is megfelelnek. Cegfilozófiank részekent kitünő
ügyfélszolgaltatast nyújtunk, mindedre kiterjedo
jotállassal.3 Bizunk benne, hogy sokaig fogja
elvezni ezt a terméket.
A kōvetkezō szövegben talalható számok a 2. Oldal abráira hivatkoznak.
A gep hasznalata elott olvassa at alaposan ezt a kezelési utmutatot. Győződjön meg arról, hogy ismeri a gep muködesét, és helyes hasznalatat. Az utmutatasoknak megfeleloen tartsa karban a gépet, és ellenorizze, hogy megfeleloen muködk-e. Tartsa ezt a kezelési utmutatot a mellekelt dokumentációval együtt a gep közelében.
Tartalom
- Muszaki adatok
- Biztonsági utmutató
- Levegoellatas es csatlakozasok
- A pneumatikus szegbelovb betoltese
- A pneumatikus szegbelov' kezelése
- A pneumatikus szegbelov karbantartasa
1. MUSZAKI ADATOK
Levegonyomas 4-7 bar (60-100 psi)
Max.Szegmerete 1.25× 1.0× 50mm
Max. Fémkapocs mérote 1.25 x 1.0 x 40 mm
Lpa (hangnyomás) 88.7+2.5 dB(A)
Lwa (hangnyomás) 101.7+2.5 dB(A)
Aw Rezgésértek 1.9+0.509 m/s2
A szerszám és tartozékainak karbantartásával, kezének melegen tartásával és munkaritmusanak megszervezsével védékezzen a vibrácio káros hatása Ellen
2. BIZTONSAGI UTMUTATO
A szimbóolumok jelentése
Azt jelenti, hogy a jelen kezelési utmutató be nem tartasa sulyos vagy vegzetes szemelyi sérules vagy a tep károsodásanak veszelyét teremtheti meg.
Karbantartás elott mindig csatlakoztassa le a levegótomlôt.
Viseljen hallasvedot es vedoszemveget.
Kenje a gépet
Gondosan tartsa be a szegbelov boBiztonsagos kezelésere vonatkozo kovetkez kiegeszito pontokat a jelenBiztonsagi utmutatoban foglaltakkal egyutt.
A pneumatikus szegbelovot csak rendeltetésenek megfelelo celokra hasznalja.
- Soha ne használja a pneumatikus szegbelovotúgy, hogy a kilótt szeg a szerszám kezelőjét vagy arra láró személyt találhasson el.
- Ne használa j a pneumatikus szegbelovot kalapácsként.
A pneumatikus szegbelovotCsak a markolatanfogva szabad hordozni. Racsatlakoztatott levegotomlovel soha ne hordozza.
- Soha ne参加会议 nem engedelyezett
atalakitásokat sem a pneumatikus szegbelovó
külsején sem a szerkezeten.
- Mindig legyen annak tudataban, hogy a szerszám helytelen hasznalata Önnek és masoknak sulyos serülest okozhat.
Rácsatlakoztatott levegöTÜmöl soha ne hagyja a pneumatikus szegbelövot felügyelet nélkül.
- Semmikeppen ne használa a pneumatikus szegbelovot, ha nincs rajta olvashato allapotú figyelmeztetó címek.
SpecialisBiztonsagi utmutatopneumatikus szerszamokhoz es kompresszorokhoz
Annak erdekében, hogy a gép maximális üzemi nyomáson teljes folyamatos terheléssel muködjon, bizonyosodjon meg arról, hogy a zárt terben levő munkakörnyezet homérseklete nem haladja meg a +25 °C-ot.
- Ajánlatos a kompresszort egyóras idöṭartamon belülCsak annak 70% -aig Üzemeltetni teljes terheléssel, hogy a termek hosszú ideig muködjon kifogastalanul.
Ellenorizze, hogy a tartalybol teljes mertekben ki van-e engedve a nyomas, mielott a csatlakozokat lecsavarja.
- A nyomás alatt levő levegóartályba tilos lyukat fūrni, tilos hegeszteni és deformálni.
- Addig semmilyen muveletet ne végezzen a kompresszoron, amig a dugaszát ki nem húztá a konnektorból.
- A vizsugarat vagy gyulekony folyadekot soha ne iranyitsa a kompresszor felé.
Gyulekony targyakat ne helyezzen a kompresszor kozelbe.
- Uzemszūnet idején allītsa nyomásszabályzót, "0" allásba (OFF, kikapcsolve).
A levegosugarat soha ne iranyitsa ember vagy allat felé (20. abra).
- Ne hordozza a kompresszort, amikor a tartaly nyomás alatt van.
N.B.: a kompresszor egyes részei (pl. a fej es a tapvezetékek) magas hörmsékletet érhetnek el. Az égési sérlèsek elkerulése végett ne érjen hozzájuk. A kompresszort megemelve vagy a markolatainal vagy fogantyuinal fogva hordozza.
A gyermekeket es allatokat tartsa tavol a kompresszor mukodesi helyetol.
Ha festekszórasa használaja a kompresszort:
a) Zart helyeken vagy nyílt láng kozelében ne muködtesse.
b) Gyozodjon meg arrol, hogy a annak a helynek, ahol a kompresszort hasznalni szeretne, saiat szellozese van.
c) Orrat es szajatarra alkalmas maszkkal vedje.
Ha a tapkabel vagy a dugasz sérült, ne használa a kompresszort, hanem szakszervizzel szereltessen a gépre új eredeti tapkabelt vagy dugaszt.
Ha a kompresszort a padlozatnál magasabb helyre telepíti, megfelelo rogzítéselBiztositsa leesés ellen.
- Ne tegye kezét, illetve semmilyen tárgyat a védōburkolatokra, hogy elkerülje a fizikai sérülest és a kompresszor sérülését.
- Ne használá ja kompresszort tompa eszkózként emberekkel tárgyakkal vagy allatokkal szemben, hogy megelőzze a súlyos sérülseket.
- Ha már nem használá a kompresszort, mindig húzza ki a dugaszát a konnektorból.
- MindigBizonyosodjon meg arrol, hogyasuritettvelegos tomlokcsak akompresszorlegnagyobb megengedett nyomasanakmegfelelo nyomaszuritettvelegot szallitanak.A serult tomlok javitasával ne probalkozzon.
3. LEVEGÖELLÁTÁS ES CSATLAKOZASOK
Oxigent, gyulekony gázt vagy süritett levegőt tartalmazó palackot soha ne használjon fel arra, hogy nyomást láplajon a pneumatikus szegbelövöbe, mert az robbanás és személyi sérului veszelyével jár.
Gyorscsatlakozók A levegöTÜmól gyorscsatlakozóval (QD, quick-detachable) kapcsolja a szerszámra. A gyorscsatlakozó ki is engedi a levegőnyomást a szerszámból, amikor lecsatlakoztatják.
Levegötomlok
A levegőtömlőknek legalább 10 bar üzemi nyomást kell elviselniúk. A levegőtömlőt gyorscsatlakozóval kell felszerelni, hogy a pneumatikus szegbelövöról gyorsan leválasztható legyen.
Süritett levegő
Csak tiszta, szabályozott nyomásu levegőt használjon ehhez a szerszámhoz.
Nyomásszabályzó
A pneumatikus szegbelov bizzonsagos mukodsesnek erdekében 4-7 bar tartományban mukodnyomásszabályzo szükséges az uzemi nyomás szabályozásahoz. Ne csatlakoztassa a pneumatikus szegbelovot oyan levegoállatasra, amelynek nyomása esetlegesen meghaladhatja a 10 bart, mert ez károsíthatja a pneumatikus szegbelovot, és személyi sérülest is okozhat.
Uzemi nyomás
Soha ne lépje tuli az ajánlott uzemi nyomást, mert ez jelentós mertékben felgyorsitja a szerszám kopását. A levegószállitas legyen elegendo a szerszám uzemi nyomásanak fenntartásához. Ha leesik a nyomás, a szerszám szegbelövesi teljesítménye is kisebb lesz. A pneumatikus szegbelovő megfelelo uzemi nyomását a „MUSZAKI ADATOK" címú részben találja.
Olaj-ésvizlevalasztó
A szällitott levegöben levő szennyezódés és viz a pneumatikus szerszámok kopásanak legföbb oka. Az olaj- és vizleválasztó segít a szällitott levegő tisztn tartásaban, hogy a pneumatikus szegbelövő a legjobb teljesítényt adja le minimális kopás mellett. Az olaj- és vizleválasztó rendszeresen le kell üriteni, hogy hatékonyan működjön, és a szerszám tiszta sürített levegőt kapjon.
Az olaj-és vizlevalaszto helyes karbantartasat nézze meg a gyartó utmutatojaban. A szennyezettés eltomodott szuro hatasara csokken a nyomas, ami háranyosanbefolyasolja a pneumatikus szegbelov teljesitményét.
4. BETÖLTEXE
A pneumatikus szegbelov betoltese, kezelse es karbantartasa kozben mindig viseljen az ANSI elorasoknak megfelelo, az elrepuló targyak ellen mind elulso mind oldalsó vedelmet biztositó vedoszemüveget. Az elrepuló szegek es szilankok sulyos serulest okozhatnak.
Megegyzés: Oldalsó védelmet és arcvédelmet
nem biztosító szemüvegek nem nyútanak
elegendő védelmet.
Szegek betoltese
1. ábra
- Valassza le a levegőtőmlőt.
- Oldja ki a reteszt, és húzza vissza a szegvezető egység mentén (3).
Illesszen 1 szegkeszletet a tárba. - Nyomja a szegvezető egységet vissza a tárba, és zárja a reteszt.
- Csatlakoztassa vissza a levegotomlot a pneumatikus szegbelovore.
5. KEZELÉSE
A pneumatikus szegbelov betoltese, kezelese es karbantartasa kozben mindig viseljen az ANSI elorasoknak megfelelo, az elrepul targyak ellen mind elulso mind oldalso vedelmetBiztosito vedoszemveget. Az elrepul szegek es szilankok sulyos serulest okozhatnak.
A pneumatikus szegbelov hasznalata elott
- Olvassa Ḃ alaposan az Ṭaláns biztonsági utmutató ḥ a jelen kezelési utmutatóban lefektetettBiztonsági utmutatasokat es figyelmeztéteseket.
- Nézze át a pneumatikus szegbelöv helyes muködtésénék a jelen utmutatóban mar korábban megadott feltételeit.
A legelso hasznalat elott gyrozodjon meg arrol, hogy a pneumatikus szegbelov megfelelo konesben részesult.
A pneumatikus szegbelovko kezelésénék alapmúveletei
1. ábra
A pneumatikus szegbelov o egy suriftett levegovel mukodugattyutol kapja a meghajtast.
A pneumatikus szegbelovo kezelése Által aktivált rvaszt (1)
Muködtetés a kioldóval A kioldó megnyomása
hozza muködésbe a pneumatikus szegbelövőt.
A kioldó minded egyes megnyomására a
pneumatikus szegbelövo egy-egy szeget hajt be a
munkadarabba.
Ez a gép égy allithato kifuvo tetején a gép (2).
Kezetartsaabelevofejtolbiztonsagos tavolsagban.Semmi szin alatt ne iranyitsa a pneumatikus szegbelovot embarre vagy allatra.
Beakadt szegek eltavolitasa
Mielott a beakadt szeget eltavolitani probalna, gyozodjon meg arrol, hogy a szerszam le van csatlakoztatva a levegoellatasrol.
Beakadt szeg kiszabaditásat a kovetkezó gódon végezze.
- Kapcsolja ki a kompresszort, és engedje ki a levegőnyomást.
- Valassza le a levegōtǒmól.
- Nyomja le es tartsa lenyomva a tár kioldókarját.
- Csusztassa hátra a tár fedelét, és vegye ki a szegeket a turból.
- Ezután szabaditsa ki a beakadt szeget. Ha a beakadt szeg nem jön ki, a következót tegye.
- A tár fedelének nyitott allapotában lazītsa meg a harom darab hatszögfejú csavart (A). Ne cśavarja ki! Csúsztassa elóre az utószerkezet fedelét, és vegye le a pneumatikus szegbelövo elejéról.
- Szükség eseten fogóval vagy ahhoz hasonlo eszközzel húzza ki a beakadt szeget.
- Helyezze vissza a az ütószerkezet fedelét, és húzza meg a meghajó burkolatának elején lévo hatszögefu csavarokat.
A pneumatikus szegbelovmukodésenek Ellenorzese
Ellenorzés elott vegye ki a pneumatikus szegbelovobol az összes szeget.
- A fogantyújánál tartsa erősen a szerszámot, de az uja ne legyen a kioldón.
- Allitsa a szerszám belovőfejét a munkafelülethez.
- Nyomja meg a kioldót, hogy az utőszeg előbújjon. Engedje el a kioldót, és ezzel a ciklus kész.
A kioldó minded egyes lenyomására a pneumatikus szegbelövo egy teljes ciklust végez el.
6. KARBANTARTÁSA
Amikor karbantartast végez a pneumatikus szegbelovon, forditson figyelmet a jelen kezelési utmutatoban adott figyelmeztetsekre, es a hibaelhárítasnal rendkivuli ovatossagot tanusitson.
Alkatreszek csereje
Alkatreszek cserejehez eredeti alkatreszek felhasznalasa ajanlatos. Ne hasznaljon fel a cserehz oyan helyettesito alkatreszeket, amelyek nem mukodnek ugyanolyan jol, mint az eredetiek.
Kérjuk, hogy levegővezétékek kényéséhz készült olajnal kenje meg a pneumatikus szegbelövo markolatán lévo levegőbemenet.
Ha nem ally a rendelkezésére olajköd-keno, olajozza a szerszámot a gyorscsatlakozón keresztül naponta egyszer vagy kétsszer, amig a szerszám hasznalatban van. Alkalmanként néhány csepp eleg. A felesleges olaj felgyülemlik a szerszámban, ami a szegezésnel észrevehető lesz.
A szerszám használá t hideg idöben
Hideg idoben, fagyponthoz kozeli vagy az alatti homsereklena tomloben a nedvesseg megfaghyhat, es a szerszam hasznalhatatlanná valhat. Alacsony homsereklet esetere pneumatikus szerszámokhoz keszült specialis teli kenoanyag vagy fagyallo (glikol) hasznalatát javasoljuk.
Ne tárolja a szerszámot hideg helyen, hovy elkerülje a fagyást vagy jegképszódest a muködtető szelepeken és szerkezetekben, mert az a szerszám Ümezavarát okozza.
Megjegyzés: Néhány kereskedelemben
forgalmazott dehydratálo folyadék ártalmas az O-gyürukre és a szigetelesekre. Ne használja ezeket a szarítószereket, ha nem biztos abban, hogy alkumasak erre a celra.
KÖRNYEZETVEDELEM
A szällitás közbeni sérlések megelózese celjából a gépet masszív védócsmagolásba helyeztúk. Amennyire csak lehétseges volt, użrahasznosithato anyagokat használtunk fel a csomagoláshoz. Ezert kérjuk, tegen meg mindent ezeknek a csomagolóanyagoknak az użrahasznosítasa érdekében.
GARANCIA
A garancialis felteteleket a kūlön mellekelt garanciakártyán találja.
