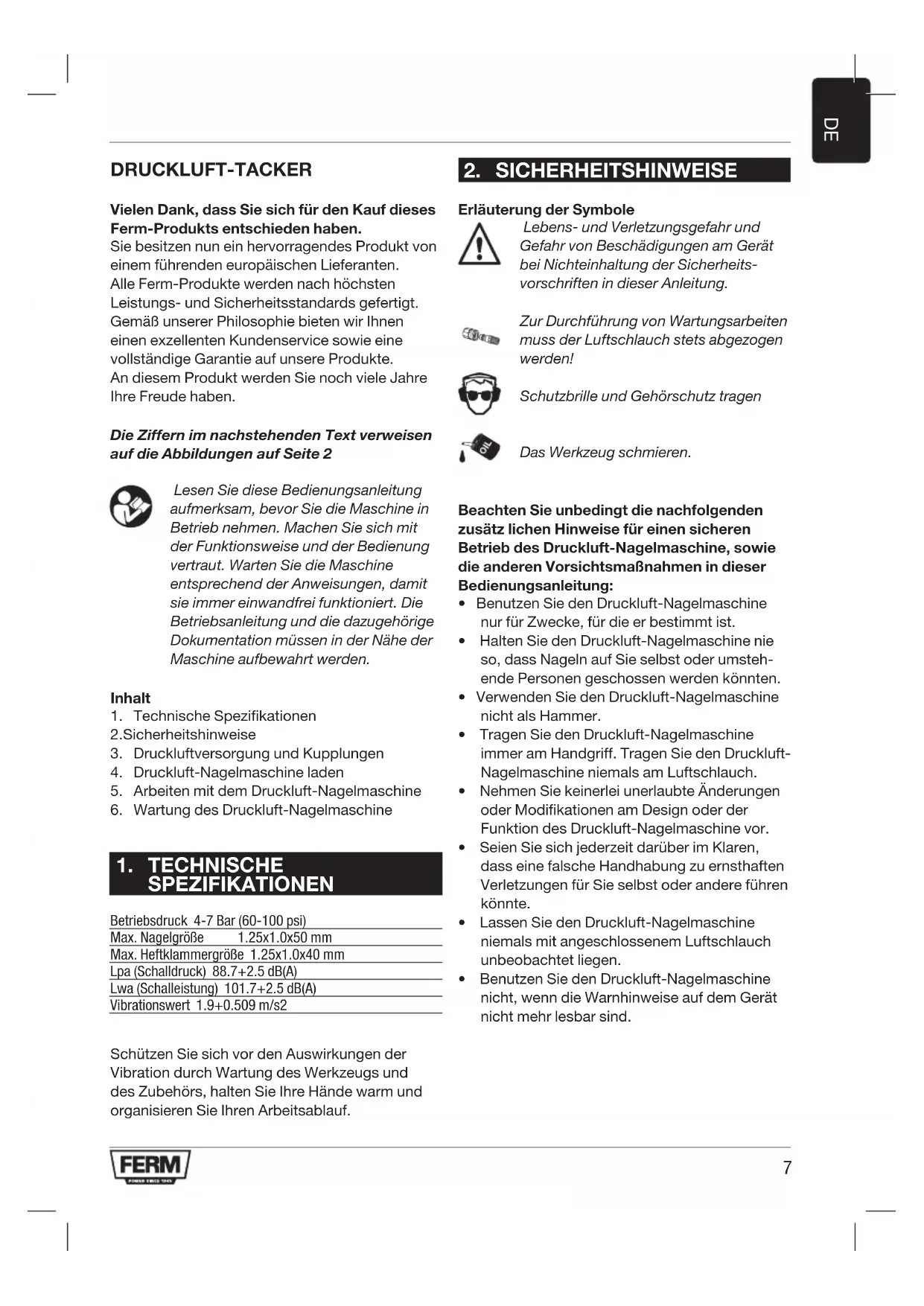

BEDIENUNGSANLEITUNG ATM1051 Ferm

Vielen Dank, dass Sie sich für den Kauf these. Ferm-Produktss entschieden haben.

Sie besitzen nun ein hervorragendes Produkt von einem führenden europäischen Lieferanten. Alle Ferm-Produkte werden nach hochsten Leistungs- und Sicherheitsstandards gefertigt.

Gemäß unserer Philosophie bieten wir Ihneneinen exzellenten Kundenservice sowie eine vollständige Garantie auf unsere Produkte.

An thisem Produkt werden Sie noch viele Jahre ihre Freude haben.

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2

Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb führen. Machen Sie sich mit der Funktionseise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Höhe der Maschine aufbewahrt werden.

Inhalt

1. Technische Spezifikationen
   2.Sicherheitshinweise
2. Druckluftversorgung und Kupplungen
3. Druckluft-Nagelmaschine laden
4. Arbeiten mit dem Druckluft-Nagelmaschine
5. Wartung des Druckluft-Nagelmaschine

1. TECHNISCHE SPEZifikATIONEN

Betriebsdruck 4-7 Bar (60-100 psi)

Max. NagelgroBe 1.25x1.0x50 mm

Max. HeftklammergroBe 1.25x1.0x40 mm

Lpa (Schalldruck) 88.7 + 2.5dB(A)

Lwa (Schalleistung) 101.7+2.5 dB(A)

Vibrationswert 1.9 + 0.509m / s2

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf.

2. SICHERHEITSHINWEISE

Erläuterung der Symbole

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung.

Zur Durchführung von Wartungsarbeiten muss der Luftschlauch stets abgezogen werden!

Schutzbrille und Gehorschutzlagen

Das Werkzeug schmieren.

Beachten Sie unbedingt die nachfolgenden zusätzlichen Hinweise für einen sicheren Betrieb des Druckluft-Nagelmaschine, sowie die anderen Vorsichtsmaßnahmen in dieser Bedienungsanleitung:

Benutzen Sie den Druckluft-Nagelmaschine nur für Zwecke, für die er bestimmt ist.
- Halten Sie den Druckluft-Nagelmaschine ni so, dass Nageln auf Sie selbst oder umstehende Personen geschlossen werden konnten.
- Verwenden Sie den Druckluft-Nagelmaschine nicht als Hammer.
Tragen Sie den Druckluft-Nagelmaschine immer am Handgriff. Tragen Sie den Druckluft-Nagelmaschine niemals am Luftschlauch.
- Nehmen Sie keinerlei unerlaubte Änderungen oder Modifikationen am Design oder der Funktion des Druckluft-Nagelmaschine vor.
- Seien Sie sich jederzeit darüber im Klaren, dass eine falsche Handhabung zu ernsthaften Verletzungen für Sie selbst oder andere führen können.
- Lassen Sie den Druckluft-Nagelmaschinenials mit angeschlossen Luftschlauch unbeobachtet liegen.
- Benutzen Sie den Druckluft-Nagelmaschine nicht, wenn die Warnhinweise auf dem Gerät nicht mehr lesbar sind.

Spezielle Sicherheitsvorschriften

• Zur Gewährleistung der ordnungsgemäBen Funktion des Gerats bei anhaltender vollständiger Luftflüllung sicherstellen, dass die Umgebungstemperatur in geschlossener Arbeitsumgebung nicht hoher als +25^ ist.
• Es empfehlts sich, den Kompressor in einer Stunde bei maximaler Fällung mit einer maximalen Leistung von 70% zu verwenden, um eine gute Funktion des Geräts innerhalb dieser Zeit zu gewährleisten.
• Es dürfen keine Verbindungen losgeschraubt werden, wenn der Kessel unter Druck liegt. Immer sicherstellen, dass der Kessel geleert ist.
• Niemals Löcher oder Schweißnähte am Kessel anbringen oder den Druckluftkessel verformen.
  Vor dem Ausführren von Handlungen am Kompressor immer erst den Stecker aus der Steckdoseziehen.
• Kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor sprufen.
• In der Höhe des Kompressors dürfen sich keine entflammbaren Objekte befinden.
• Wenn der Kompressor angehalten ist, den Druckwächter auf die Stellung „0"(OFF) schalten.
• Den Luftstrahl nicht auf Personen oder Tiere richten.
• Den Kompressor nicht transportieren, wenn der Kessel unter Druck liegt.
  Vorsicht: Einige Kompressorteile, wie z. B. der Kopf und die Leitungen, konnen hohe Temperaturen erreichen. Um Brandwunden zu vermeiden, diese Teile nicht berühren.
• Zum Transport des Kompressors das Gerät anheiten oder die speziellen Transportgriffe verwenden.
• Kinder und Tiereweit vom Funktionsbereich des Geräts entfernt halten.
• Wenn Sie den Kompressor für Anstrich arbeiten verwenden:
  a) Nicht in geschlossenen Umgebungen oder in der Nähe von offenem Feuer arbeiten.
  b) Sicherstellen, dass die Arbeitsumgebung mit entsprechender Ventilation ausgestellt ist.
  c) Nase und Mund mit einer entsprechenden Maske schützen.
• Wenn das Stromkabel oder der Stecker beschädigt ist, den Kompressor nicht gebrauchen und das beschädigte Teil bei einem autorisierten Servicezentrum gegen ein

Originalteil austauschen halten.

• Wenn der Kompressor auf einer Fläche oberhalb des Fußbodens aufgestellt wird, muss er festgesetzt werden, damit er während des Betriebs nicht fallen kann.
• Keine Objekte oder Fälle durch die Schutzgitter stecken, um Verletzungen und Schäden am Kompressor zu vermeiden.
• Den Kompressor und das Zubehör nicht gegen Personen, Dinge oder Tiere richten, um schwere Schäden zu vermeiden.
• Bei Nichtverwendung des Kompressors immer den Stecker aus der Steckdoseziehen.
• Sicherstellen, dass immer Pneumatikleitungen für Druckluft verwendet werden, die für einen mit dem Kompressor übereinstimmenden Maximaldruck geeignet sind. Beschädigte Leitungen nicht versuchen zu reparieren.

3. DRUCKLUFTVERSORGUNG UND KUPPLUNGEN

Verwenden Sie für these Gerät keinen Sauerstoff,leitung entflammbare Gase oder Pressluft aus Gasflaschen,um Druck zu erzeugen,da diese Explosionsgefahr und ein potentielles Verletzungsrisiko bergen.

Schnellkupplungen

Schlieben mit Hilfe einer Schnellkupplung einen Luftschlauch an das Gerät an. Beim Abnehmer des Gerätes wird durch die Schnellkupplung auch die Druckluft abgekoppelt.

Luftschläuche

Die Luftschläuche sollen mindestens für einen Arbeitsdruck von 10 Bar ausgelegt sein. Der Luftschlauch muss mit einer Schnellkupplung ausgestattet sein, um eine "Schnellabkopplung" vom Druckluft-Nagelmaschine zu ermögen.

Druckluft

Verwenden Sie ausschließlich saubere geregelte.
Druckluft für diese Werkzeug.

Druckregler

Für ein sicheres Arbeiten mit dem Druckluft-Nagelmaschine ist ein Druckregler mit einem Betriebsdruck von 4-7 Bar zum Regeln des

Arbeitsdruckes erforderlich. Schlieben Sie den Druckluft-Nagelmaschine nicht an Druckluft an, die möglicherweise 10 Bar überschreiben können, da dies zu Beschädigungen des Druckluft-Nagelmaschine und Verletzungen führen kann.

Betriebsdruck

• Überschreiben Sie nie den empfehlenen Höchstdruck, da dies zu einem erheblich Schnellenen Verschleiß führt. Die Druckluftversorgung muss ausreichen, um den Arbeitsdruck des Gerätes aufrecht zu erhalten. Sollte der Druck abfallen, reduziert sich die Antriebsleistung des Druckluft-Nagelmaschine. Den korrekten Arbeitsdruck des Druckluft-Nagelmaschine finden Sie unter "TECHNISCHE SPEZIFIKATIONEN".

Öl- und Wasserabschneider

Schmutz und Wasser in der Druckluftversorgung sind die Hauptursache für Verschleib bei pneumatischen Werkzeugen. Ein Öl- und Wasserabschneider gewährleistet eine saubere Druckluft für bestmögliche Leistung und gingemöglichen Verschleib des Druckluft-Nagelmaschine. Der Öl- und Wasserabschneider muss regelmäß entleert werden, um die erforderliche saubere Druckluft für eine einwandfrei Funktion des Werkzeuges liefern zu konnen. Für die richtige Wartung des Öl- und Wasserabschieders, sehen Sie in den Anweisungen des Herstellers nach. Ein verschutzter und verstopfter Filter führt zur Druckreduzierung und hat damit einen negativen Einfluss auf die Leistung des Druckluft-Nagelmaschine.

4. LADEN

Tragen Sie beim Arbeiten immer eine Schutzbrille, die die ANSI-Spezifikationen erfüllt und Sie während des Ladens, dem Betrieb und der Wartung des Druckluft-Nagelmaschine frontal und seitlich vor herumfliegenden Gegenständen schützt. Herumfliegende Nageln und Splitter können ernsthafte Verletzungen verursachen.

Hinweis: Schutzbrillen ohne Seiten- und Geschäftsschutz bieten nur einen ungenügenden Schutz.

Nageln laden

Abb.1

Ziehen Sie den Luftschlauch ab.
- Losen Sie den Nagelnriegel und ziehen Sie ihren an der Nagelführung entlang Heraus (3).
- Schieber Ben Sie 1 Nagelnstreifen in das Magazin.
- Drücken Sie die Nagelführung in das Magazin zurück und verriegeln Sie den Nagelnriegel.
- Schlieben Sie den Luftschlauch wieder an den Druckluft-Nagelmaschine an.

5. BEDIENUNG

Tragen Sie beim Arbeiten immer eine Schutzbrille, die die ANSI-Spezifikationen erfüllt und Sie während des Ladens, dem Betrieb und der Wartung des Druckluft-Nagelmaschine frontal und seitlich vor herumfliegenden Gegenständen schützt. Herumfliegende Nageln und Splitter können ernsthafte Verletzungen verursachen.

Vor Inbetriebnahme des Druckluft-Nagelmaschine

• Lesen Sie die allgemeinen Sicherheits- und Warnhinweise in dieser Bedienungsanleitung aufmerksam durch.
  Die richtigen Betriebsbedinungen fur den Druckluft-Nagelmaschine finden Sie in den zuvor in dieser Bedienungsanleitung aufgeführten Spezifikationen.

Sicherstellen, dass das Druckluft-Klammergerät vor dem ersten Gebrauch ordnungsgemäß geschmiert ist.

Arbeitsprinzip des Druckluft-Nagelmaschine

Abb.1

Der Druckluft-Nagelmaschine wird durch einen Kolben angetrieben, der mit Druckluft versorgt wird.

Betrieb

Aktivierung durch eine Schalttaste (1)

Der Druckluft-Nagelmaschine wird durch Drucken der Schalttaste aktiviert. Bei jedem Drucken der Schalttaste treibt der Druckluft-Nagelmaschine eine Nagel in das Werkstück.

These Maschine hat einen verstelltbaren Luftauslass auf der Oberseite der Maschine (2).

Halten Sie ihre Höhe unbedingt außerhalb der Reichweite der Nagelmaschinase. Richten Sie den Druckluft-Nagelmaschine auf keinen Fall auf Menschen oder Tiere.

Entfernen klemmender Nagel

Bevor Sie versuchen, einen klemmenden Nagel zu entfernen, überzeugen Sie sich davon, dass der Druckluftnagler von der Luftzufuhr abgetrennt ist.

Um einen klemmenden Nagel zu beseitigen,
geben Sie wie folgt vor:

1. Befolgen Sie das Verfahren, wie der Kompressor ausgeschaltet wird, und{lassen Sie den Luftdruck ab.
2. Trennen Sie den Luftzufuhrschlauch ab.
3. Halten Sie den Magazinfreigabehebel gedrückt.
4. Schieben Sie den Magazindeckel zurück undnehmen die Nagel aus dem Magazin.
5. Der klemmende Nagel müsste jetzt herauszunehmen sein.

Wenn sich der klemmende Nagel nicht herausnehmer{lsst, gehen Sie wie folgt vor:

1. Lockern Sie bei geöffnetem Magazindeckel die drei Sechskantkopfschrauben (A). Nehmen Sie sie nicht hereaus! Schieben Sie den Schließdeckel nach vorn, und behmen Sieihn vorn am Druckluftnagler ab.
2. Wenn notig,ziehen Sie den klemmenden Nagel mit einer Zange oder einem ahnlichen Werkzeug hersus.
3. Setzen Sie den Schließdeckel wieder ein, schibenihn wieder zurück undziehen die Sechskantkopfschrauben an der Vorderseite des Fahrergehauses fest.

Wartung des Druckluft-Nagelmaschine

Entferen Sie vor jeder Überprüfung alle Nageln aus dem Druckluft-Nagelmaschine.

• Halten das Werkzeug fest am Handgriff, ohne mit den Fingern die Schalttaste zu berühren.
• Setzen Sie die Nagelmaschinenase des Werkzeugs auf die Arbeitsoberfläche.
• Drücken Sie die Schalttaste, sodass der Hammerbolzen hersauskommt. Sobald Sie die Schalttaste loslassen, ist der Durchlauf beendet.

Bei jedem Drucken der Schalttaste erfolgt ein vollständiger Durchlauf des Druckluft-Nagelmaschine.

6. WARTUNG

Beachten Sie bei der Durchführung von Wartungsarbeiten am Druckluft-Nagelmaschine die Warnhinweise in dieser Bedienungsanleitung und seien Sie bei der Störungsbeseitigung am Druckluft-Nagelmaschine besonders aufmerksam.

Teile ersetzen

Wir empfehlen beim Ersetzen von Teilen nur Originalteile zu verwenden. Verwenden Sie auf keinen Fall Nicht-Originalteile, die nicht die gleichen Anforderungen wie die Originalteile für diesen Gerät erfüllen.

Wir empfehlen die Verwendung von Flugzeugschmierol (Airline), das in den Zuluftstutzen am Griff des Druckluft-Klammergerats eingeleitet wird.

Sollte Ihnen kein Nebelöder zur Verfügung stehen, leiten Sie während der Benutzung ein- oder zweimal am Tag Öl über die Schnellkupplung ein. Jeweils eine Tropfen Öl genügen. Zu viel Öl wurde sich im Gerät ansammeln und beim Nagelmaschinen austreten.

Betrieb bei kalten Wetter

Wenn Sie das Werkzeug bei kalten Wetter nahe oder unter dem Gefrierpunkt verwenden, kann die

Feuchtigkeit in der Luftleitung gefrierten und damit die Verwendung des Gerätes unwilling machen. Wir empfehlen bei niedrigen Temperaturen die Verwendung eines speziellen Winter-Schmiermittels für Pneumatikwerkzeuge oder den permanenten Einsatz eines Frostschutzmittels (Glykol) als Schmiermittel.

Um Frost- oder Eisdlung an den Ventilen und am Mechanismus zu vermeiden, sollen Sie das Werkzeug nicht in einer kalten Umgebung lagern, da dies zu Fehlfunktionen des Gerätes führen können.

Hinweis: Einige im Handel erhältliche Entfeuchter für Luftleitungen beschädigen die O-Ringe und Dichtungen. Verwenden Sie diese Entfeuchter für niedrige Temperaturen nur dann, wenn Sie über deren Eignung absolut sichere sind.

UMWELT

Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

GARANTIE

Die Garantiebedingungen finden Sie auf der lose beigefugten Garantiekarte.
