Terméktípus	Fali automatikus tömlőcsévélő
Márka	Hozelock
Modell	Auto Reel 2485
Fő tömlő hossza	10 méter
Tápvezeték hossza	2 méter
Vízellátás	Szabványos menetes csatlakozó (1/2" vagy 3/4")
Tömlő anyaga	Gumi vagy erősített polimer
Rögzítés	Fali rögzítés konzollal és dübelekkel (fúrás Ø7 mm)
Forgatás	180° a sarkok körüli használathoz
Feltekercselő mechanizmus	Automatikus reteszelő kattanással
Zárórendszer	Biztonsági kar, visszahúzás és letekercselés ellen
Csévélő súlya (üresen)	Körülbelül 2,5 kg
Csévélő méretei	30 x 20 x 30 cm (becslés)
Szezonális használat	Télen vegye le a falról a fagyás elkerülése érdekében
Csévélő garancia	2 év
Tömlő garancia	15 év
Alkatrészek elérhetők	Tömlőcsere készlet (Z21917), stop csatlakozó (Z21615)
Karbantartás	Télen ürítse ki a vizet, nedves ruhával tisztítsa

Gyakran ismételt kérdések - Auto Reel 2485 HOZELOCK

Hogyan szereljük fel az Auto Reel 2485 csévélőt a falra?

Használja a dobozon található sablont a lyukak bejelöléséhez. Fúrjon egy 7 mm-es fúróval, helyezze be a dübeleket, majd csavarozza fel a fali konzolt. Akassza rá a csévélőt a konzolra, és helyezze be a szürke forgatócsövet. Győződjön meg róla, hogy a csévélő szabadon tud forogni 180°-ban.

Mit tegyek, ha a tömlő nem tekeredik fel automatikusan?

Zárja el a csapot, és hagyja lefolyni a vizet a nyitott végződésen. Húzza közelebb a tömlő végét a csévélőhöz, és húzza meg óvatosan 15-30 cm-re a retesz kioldásához. Ellenőrizze, hogy semmi sem akadályozza a mozgást.

Hogyan rögzítsem a tömlőt egy adott hosszúságra?

Tekercselje ki a tömlőt a kívánt hosszúságra. Húzza meg óvatosan, amíg egy kattanást nem hall (az 5 kattanás közül). Az automatikus retesz megtartja a tömlőt. Aktiválhatja a biztonsági zárókart is.

Mi a termék garanciája?

Az Auto Reel 2485 csévélőre 2 év garancia vonatkozik a gyártási hibák ellen. A locsolótömlőre 15 év garancia van. Őrizze meg a nyugtát.

Használhatom a csévélőt télen?

Ajánlott télen levenni a csévélőt a falról a fagyás okozta károk elkerülése érdekében. Tárolás előtt teljesen ürítse ki a vizet a tömlőből.

Hogyan cseréljem ki a fő tömlőt?

Ne próbálja megjavítani a tömlőt. Vegye fel a kapcsolatot a Hozelock ügyfélszolgálattal a Z21917 cserekészlet megrendeléséhez. Kövesse a mellékelt utasításokat.

Milyen szerszámok szükségesek a telepítéshez?

Szüksége lesz egy hosszú szárú lapos csavarhúzóra, egy keresztfejes csavarhúzóra, egy mérőszalagra, egy vízszintezőre, egy fúrógépre 7 mm-es kőfúróval és egy tollra.

A csévélő elfordítható 180°-ban?

Igen, szabadon kell tudnia fordulni 180°-ban. Hagyjon 40 cm-es szabad helyet a fali konzol mindkét oldalán. Sarkok körüli használathoz helyezze a csévélőt legalább 1 m távolságra a saroktól.

Hogyan használjam a biztonsági zárórendszert?

Forgassa el a csévélő külsején található kart a tömlő rögzítéséhez. Ne működtesse ezt a kart, amíg a csévélő forog.

Hol találom az alkatrészeket?

Az alkatrészek a Hozelock ügyfélszolgálatánál érhetők el. Referenciák: tömlőcsere készlet Z21917, stop csatlakozó Z21615. Látogasson el a www.hozelockservice.com weboldalra.

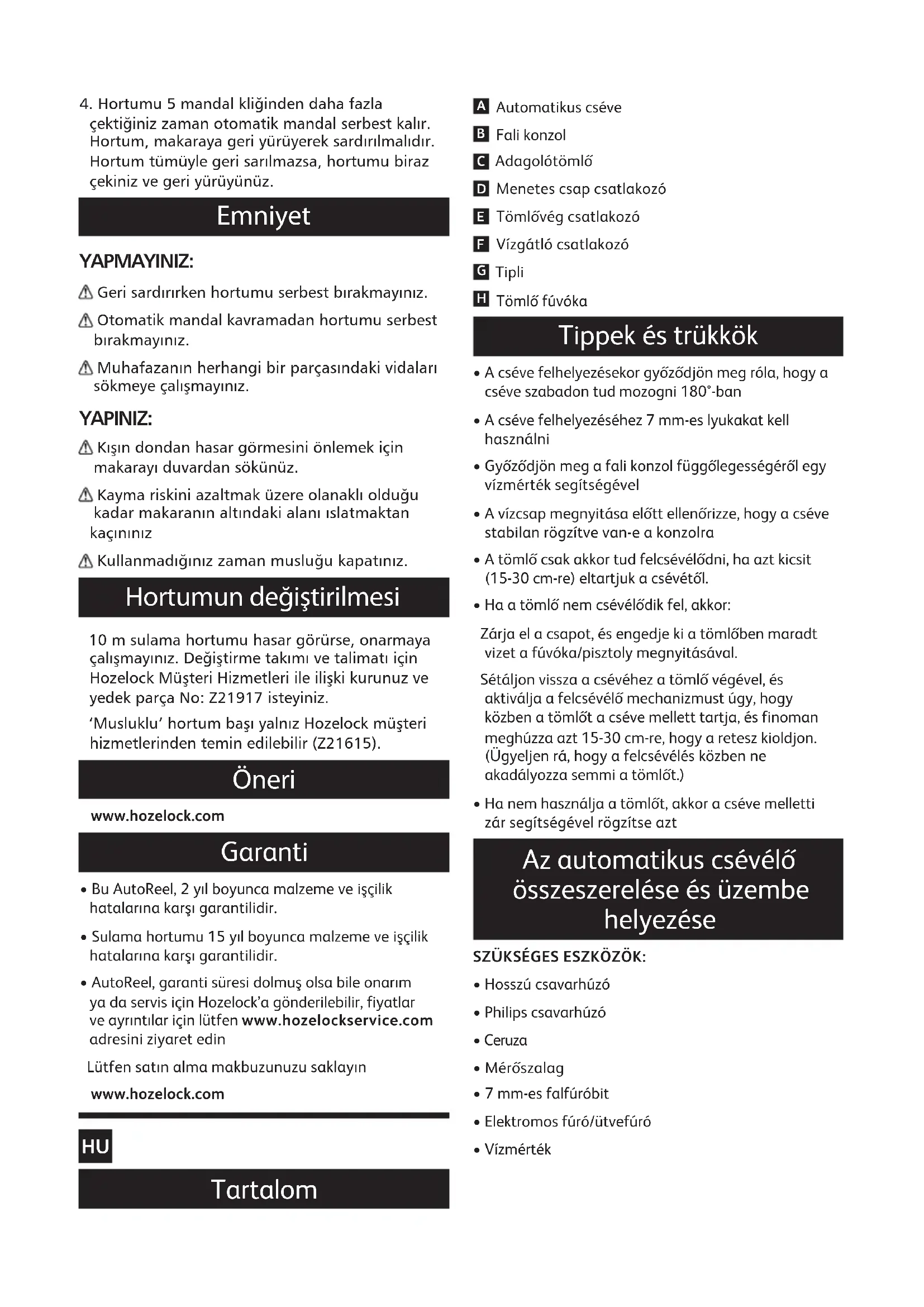

HASZNÁLATI ÚTMUTATÓ Auto Reel 2485 HOZELOCK

A Automatikus cséve
B Fali konzol
C Adagolótömló
D Menetes csap csatlakozó
E Tömlővég csatlakozó
F Vízgátló csatlakozó
G Tipli
H Tömlő fúvóka

Tippek és trükkök

• A cséve felhelyezésekor győződjön meg róla, hogy a cséve szabadon tud mozogni 180°-ban
• A cséve felhelyezéséhez 7 mm-es lyukakat kell használni
• Győződjön meg a fali konzol függőlegességéről egy vízmérték segítségével
• A vízcsap megnyitása előtt ellenőrizze, hogy a cséve stabilan rögzítve van-e a konzolra
• A tömlő csak akkor tud felcsévélődni, ha azt kicsit (15-30 cm-re) eltartjuk a csévétől.
• Ha a tömlő nem csévélődik fel, akkor:

Zárja el a csapot, és engedje ki a tömlőben maradt vizet a fúvóka/pisztoly megnyitásával.

Sétáljon vissza a csévéhez a tömlő végével, és aktiválja a felcsévélő mechanizmust úgy, hogy közben a tömlőt a cséve mellett tartja, és finoman meghúzza azt 15-30 cm-re, hogy a retesz kioldjon. (Ügyeljen rá, hogy a felcsévélés közben ne akadályozza semmi a tömlőt.)

- Ha nem használja a tömlőt, akkor a cséve melletti zár segítségével rögzítse azt

Az automatikus csévélő összeszerelése és üzembe helyezése

SZÜKSÉGES ESZKÖZÖK:

• Hosszú csavarhúzó
  • Philips csavarhúzó
• Ceruza
• Mérőszalag
• 7 mm-es falfúróbit
  • Elektromos fúró/ütvefúró
  • Vízmérték

1. sz. ábra

- A képen látható módon vegyük le az összekötő egységet.

2. sz. ábra

- A 2 méteres vízvezető-csövet illesszük be locsolócső-tároló orsóba.

3. sz. ábra

• A csőrögzítő csavarral az összekötő egységet kapcsoljuk rá a vízvezető-cső végére
• A két kis csavart, a képen látható módon, félig csavarjuk be a tartó kapocsba.
• Szereljük össze a tartó kapcsot az összekötő egységgel.

4. sz. ábra

- Helyezze a biztosítókorongot a vízbeömlőnyílásra. Helyezzük vissza az összekötő egységet a locsolócső-tároló orsóba és illesszük a 2 csavarlyukhoz.

5. sz. ábra

- Csavarjuk be a 2 csavart a locsolócső-tároló orsóba.

6. sz. ábra

- Tegyük fel a borítósapkát a locsolócső-tároló orsóra.

7. sz. ábra

- Tegyük fel az összekötő egység „vízelzáró” csővégét az öntözöcső végére.

KERESSÜNK MEGFELEL... HELYET A FELSZERELÉSHEZ

8. sz. ábra

• A csőnek 180 fokos elfordulási terület kell. A fali egység mindkét oldalánál hagyjunk 40 cm-es mozgási teret.
• Ha az öntözöcsövet a ház sarka körül is akarjuk használni, a locsolócső tároló orsót a saroktól legalább 1 méterre szereljük fel és a 2329-es számú csővezetővel együtt használjuk (nincs mellékelve).

A FALI TARTÓKAR FELSZERELÉSE

9. sz. ábra

- A mellékelt 4 tipli és csavar csak a hagyományos kö-, fa- illetve betonfalhoz használható. Bármely más felületre való szereléshez az annak megfelelő csavart illetve tiplit használjunk. A falra való szereléshez használjuk a csomagoláson található sablont.

A LOCSOLÓCS... TÁROLÓ ORSÓ

FELSZERELÉSE

10. sz. ábra

• Illesszük az orsó hátát a fali tartókarhoz és tegyük fel rá a szürke forgó hengercsövet.
• Az összekötő egység szabadon levő végét kapcsoljuk a vízvezető cső szabad végéhez.
• Szereljük fel a menetes csapot a vízcsapra és kapcsoljuk rá az összekötő egységet.

A BIZTONSÁGI ZÁR MÜKÖDTETÉSE

11. sz. ábra

A biztonsági zárnak két feladata van:

• 1. Meggátolja az öntözöcső teljesen kicsavart állapotban való túlhúzását.
• 1. Meggátolja a cső használata közbeni véletlenszerű visszacsévélődését.
• A biztonsági zár bekapcsolásához fordítsuk el az orsó külső részén levő kart.

Figyelem!

Az orsó forgása közben nem szabad a biztonsági zárat működetni.

AZ ORSÓ BIZTONSÁGOS HASZNÁLATA

1. A locsolócső kitekeréséhez kapcsoljuk ki a biztonsági zárat, fogjuk meg a locsolócső végét és sétáljunk el az orsótól.
2. Az orsó egy automatikus biztosítóberendezéssel van ellátva, amely a locsolócsövet a kívánt hosszúságon tartja. A belső dob elfordulásakor mindig 5 „kattanás” hallható. Álljunk meg amikor az öntözőcső elérte a kívánt hosszúságot és lassan húzzuk meg a csövet mindaddig, míg az 5 kattanás közül egyet meghallunk. Az öntözőcső hossza ezzel rögzítve van. Ekkor, ha erre szükség van, bekapcsolhatjuk a biztonsági zárat.
3. Ha hosszabb csőre van szükségünk, kapcsoljuk ki a biztonsági zárat, fogjuk kézbe az öntözőcsövet és sétáljunk messzebbre az orsótól, s ismételjük meg a rögzítés folyamatát.
4. Az automatikus biztosítóberendezés kikapcsolásához húzzuk meg az öntözőcsövet mindaddig, míg 5 kattanást nem hallunk. Az öntözőcsővel mindig vissza kell sétálni az orsóhoz. Ha az öntözőcső nem tekeredik teljesen vissza, kicsit húzzuk meg a csövet, majd ismét induljunk vissza az orsóhoz.

Biztonságunk érdékeben

FIGYELJÜNK ARRA, HOGY

⚠ soha ne engedjük el az öntözőcsövet visszatekeredés közben.
⚠ csak akkor engedjük el az öntözőcsövet, ha a biztonsági berendezés be van kapcsolva.
⚠ soha nem próbáljuk kicsavarni a borítófedél egyik csavarját sem.

FONTOS, HOGY

⚠ télen mindig vegyük le az orsót a falról, hogy megvédjük a fagykároktól.
amennyire lehetséges tartsuk az orsó alatti földterületet szárazon, hogy elkerüljük a csúszásveszélyt.
⚠ zárjuk el a csapot, amikor nem használjuk.

Az öntözócső pótlása

Ha a 10 méteres öntözőcső megsérül, ne próbáljuk magunk megjavítani. Kérjük, keressék meg a Hozelock Ügyfélszolgálatát az öntözőcső pótlása és a szerelési utasítás érdekében. A pótcső száma: Z21917

A „vízelzáró” csővég csak a Hozelock Ügyfélszolgálatánál kapható (Z21615).

Tanácsok

www.hozelock.com

Garancia

• Az automatikus csévére 2 év garancia jár, mely a gyártás- és anyaghibákra terjed ki.
• A vizestömlőre 15 év garancia jár, melyre szintén ezek a feltételek vonatkoznak.
• Az AutoReelt visszaküldheti javításra a Hozelocknak a garancia lejárta után is. További részletekért és árakért látogassa meg a www.hozelockservice.com weboldalt.

Kérjük, őrizze meg a vásárlást igazoló bizonylatot!

www.hozelock.com
