Márka	SAMSUNG
Modell	HDC6147BX
Termék típusa	Konyhai páraelszívó
Kategória	Páraelszívó
Szívóteljesítmény	470 m³/h
Tápellátás feszültsége	220-240 V ~ 50 Hz
Motorteljesítmény	230 W
Levegőkivezető átmérője	150 mm
Világítás típusa	Halogén
Lámpák száma	2
Lámpák teljesítménye	egyenként 20 W
Sebességfokozatok száma	3
Vezérlés típusa	Mechanikus (nyomógombok)
Használati mód	Elszívó vagy recirkulációs
Zsírszűrő karbantartása	Kézi vagy mosogatógépes mosás 2 havonta
Aktívszén-szűrő karbantartása	Csere 4 havonta
Minimális telepítési távolság	65 cm a főzőlap felett
Elektromos tápellátás	220-240 V ~ 50 Hz

Gyakran ismételt kérdések - HDC6147BX SAMSUNG

Mekkora a HDC6147BX páraelszívó szívóteljesítménye?

A maximális szívóteljesítmény 470 m³/h.

Hogyan kell felszerelni a páraelszívót?

A telepítést szakembernek kell végeznie. Rögzítse a páraelszívót a falra, legalább 65 cm távolságra a főzőlaptól. Használja a falnak megfelelő csavarokat és tipliket.

Hogyan tisztítsuk a zsírszűrőket?

Mossa a zsírszűrőket 2 havonta kézzel semleges tisztítószerrel, vagy mosogatógépben alacsony hőmérsékleten.

Milyen gyakran kell cserélni a szénszűrőket?

Az aktívszén-szűrőket 4 havonta kell cserélni, mivel nem moshatók és nem regenerálhatók.

Hogyan cseréljük a halogén lámpákat?

Távolítsa el az üveget a réseken történő feszítéssel, majd cserélje ki a lámpákat azonos típusú halogén lámpákra (2x20W). Ne érintse a lámpákat puszta kézzel.

Használhatom a páraelszívót recirkulációs üzemmódban?

Igen, használhatja a páraelszívót szűrő üzemmódban, ha aktívszén-szűrőket telepít (külön megvásárolható). A levegő ekkor visszakerül a helyiségbe.

Mekkora a minimális távolság a páraelszívó és a főzőlap között?

A minimális távolság 65 cm a főzőfelület és a páraelszívó legalacsonyabb része között.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Először ellenőrizze az elektromos tápellátást, és hogy a dugó megfelelően csatlakozik-e. Ha a probléma továbbra is fennáll, forduljon képzett villanyszerelőhöz.

Szükséges-e szellőztetni a helyiséget gáztűzhely használata esetén?

Igen, ha a páraelszívó gázkészülékkel egyidejűleg működik, biztosítson megfelelő szellőzést a túlzott légnyomáscsökkenés elkerülésére (max. 4 Pa).

A páraelszívó zajos?

A zajszint a kiválasztott sebességtől függ. Az optimális teljesítmény érdekében használja a legalacsonyabb sebességet gyenge főzéshez, a magas sebességet pedig erős szagokhoz.

HASZNÁLATI ÚTMUTATÓ HDC6147BX SAMSUNG

H PÁRAELSZÍVÖ - Használati utmutató

SK ODSAVAC PAR-Navod na pouzitie

Szivasi teljesitmény (m3/ora): 470

Hálozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1 × 230W

Légelvezetó csó atméröje (mm): 150

Egok: 2 × 20 W

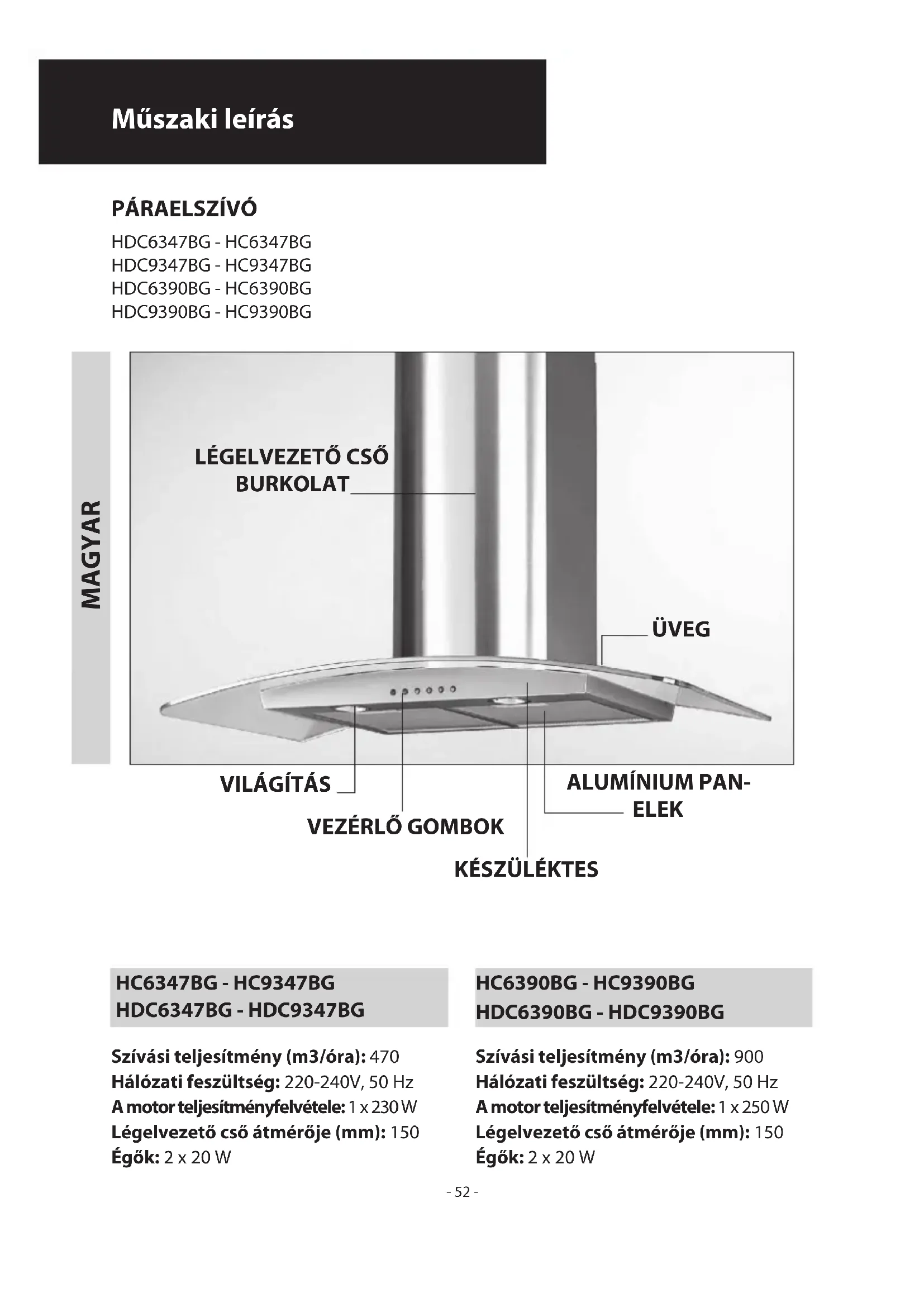

HC6390BG - HC9390BG

HDC6390BG-HDC9390BG

Szivasi teljesitmény (m3/ora): 900

Halozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1× 250W

Légelvezetó cso atméroje (mm): 150

Egok: 2 × 20 W

PARAELSZÍVÖ

HDC6147BX-HC6147BX

HDC9147BX - HC9147BX

Szivasi teljesitmény (m3/óra): 470
Hálozati feszültseg: 220-240V, 50 Hz
A motor teljesitményfelvele: 1 x 230W
Légelvezető cső atméröje (mm): 150
Egők: 2 x 20 W

Szivasi teljesitmény (m3/óra): 900
Hálozati feszültseg: 220-240V, 50 Hz
A motor teljesitményfelvetele: 1 x 250 W
Légelvezető cső atméröje (mm): 150
Egők: 2 x 20 W

PARAELSZÍVÖ

HDC6247BX - HC6247BX

Szivasi teljesitmény (m3/óra): 470

Halozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1 × 230W

Légelvezetó csó atméröje (mm): 150

Egok: 2x20W

MAGYAR

H

ALTALANOSTUDNIVALOK

Kérjuk, olvassa Ḥa készülék hasznalatára és karbantartára vonatkozo tudnivalokat és biztonsagi elóirásokat. Tartsa meg ezt az utmutatôt, késöbb is szüksége lehet ra. Ezt a páraelszivot ügy terveztúk, hogy beköthetó legyen szellozó kurtöbe (légkivezetés a szabadba - 1B ábra), hasznalhato legyen szürovel (légkeringtetés a helyiségen belül - 1A ábra).

BIZTONSAGIELOIRASOK

Legyen nagyon ovatos, ha a paraelszivot nyilt langu (nem elektromos) tuzhellyel hasznalja egyutt. Az egeshez levego kell, es a paraelszivo elszivja a levego t belso terbol. A hasznalat helyen a nyomascsokkenes nem haladhatja meg a 4 Pascal (4x10-5 bar) erteket. A helyiseg szellozesenek megfeleonek kell lennie az elszivoBiztonsagos mukodtetesehz. Tartsa be a helyi elorasokat arra vonatkozoan is, hogy megengedett-e a szabadba torteno legkivezetes.

Mielott a keszuleket az elektromos halozathoz csatlakoztatna:

• ellenörizze az adattablán (melyet a keszülék besejében talál), hovy a keszülék muködtétéshez szükséges feszültseg megegyzik-e a muködtétés helyen rendelkezesre alló halózati feszültseg értékövel, valamint ellenorize a csatlakozó típusát is. Kétseg eseten forduljon szakképzett villanyszerelöhž.
• Ha sérult a halózati gezeték, ki kell cserénlni. A cseréhez kizárolag gyári kabelt hasznaljon. Az ügyfélszolgálatnal érdeklodehy, hogy a cseréhez a kabel hol szerezheto be.

FIGYELMEZTETES!

Bizonyos körulmények kozott minded elektromos berendezés veszely forása lehet.

A) Ne Ellenorizze a szuro allapotat hasznalat kozben.
B) Ne erintse meg az egoket es az egok kornyezetét akkor, amikor hasznalja a vilagitast, es meg egy jó ideig utáne se.
C) Nem szabad flambirozni oyan tuzhelyen, amely folott paraelszivo van.
D) Kerülje el a nyilt lang hasznalatat, mert kurositja a szuroket, emellett tuzveszelyt is jelent.
E) Sutéskor folyamatosan ellenörizze a sutés folyamatat, nehogy az olaj tulhevüljön, mertulhevült olaj konnyen tüzet foghat.
F) Húzza ki a keszülék halózati csatlakozójat a konnektorból, mielottbarmíféle karbantartásimüveletet végéznajta.
G) Kisgyermekek, es a teteikert nem feelos felnotttek ne hasznaljak a keszuléket felugyelet nélkul.
H) Vigyázzon, hogy gyerekek ne jatsszanak a keszülékkel.

I) Ha a páraelszivot nyilt langu (gáz vagy egyéb) tuzhellyel használja, gondoskodjon a helyiség megfelelo szellözeseröl.
L) Tüzveszélyt idezhet elo, ha a tiszitást nem a megfeló gódon, az utmutatas szerint vegzi.
M) A keszüléket kulön konnektorhoz csatlakoztassa, ne hasznaljon elosztó a csatlakoztatáshoz, mert tuzveszelyt

okozhat.

N) Ne hasznalja az elszivot, ha az edenyben langot hasznal, mert tuzet okozhat.
O) Nemukodtesse, es ne erintse meg a keszuleket nedves, vizes kezzel, mert aramutés erheti.
P) Ne hasznaljon vegyszereket a keszuluk tisztitasahoz.

Ez a keszülk megfelel az elektromos es elektronikus eszközok hulladékkelezésöról szólo EC/2002/96 europai irányelvnek (WEEE). Ha az elettartama végén a keszüléket a megfelelo modon dobja ki, ovhatja környezetét és ezzel az emberek egészsegét.

A keszülken es a hasznalati utmutatoban felttendentt athuzott kerekes kuka azt jelenti, hogy a keszülket az elettartama vgen nim szabad a haztartasi szemétbe dobni, hanem az elektronikus hulladekok legkozelebbi gyujtohelyen kell leadni. Kerjuk, kovesse a helyi elorasokat, amkor az elhasznalodott keszülket kidobja. Lepjen kapcsolatba a termek forgalmazojaval, vagy az illetékes allami szerveknél erdeklödn aufelöl, hogy hol lehet a termeket leadni ujrahasznositasra.

ÜZEMBE HELYEZÉSI UTMUTATÁS

A keszülk elektramos csatlakoztatásat és üzembehelyezését szakember végezze.

- Elektromos bekotés:

A termek keteres kabellek zult, vigyazzunk, hogy az egyik huzalt se kossuk a foldvezetekbe.

A halózatra való bekötesnel vegyük figyelembe a huzalok szinét:

BARNA = L fázis

KÉK = N nullafázis

Amennyiben a termeken nincs csatlakozó, szereljunk rá egy, a feltüntetett muszaki adatoknak megfelelo szabályos villásdugót.

Amennyiben a terméken van csatlakozó, akkor az elszívót úgy kell felszerelni, hogy a csatlakozó elérhetó helyen legyen.

Ha a keszüléket kozvetlen ük tjuk a halózatra, akkor iktassunk be a keszülék és a halózat koze egy legalabbb 3mm-es, az aramerösségnek és az érvényes normáknek megfelelo kapcsolót.

A fózolap fózeshez használt edenyeket tartó felüete és a konyhai elszívó also része kozott minimum 65 cm távolságnak kell lennie. Ha két vagy tobb elveszéto csövet kell összeszerlunk, akkor az also csövet illesszuk a felsö belsejbe. Az elszívó csövet ne gezessük oyan kéménye, amelyben meleg levego aramlik, vagy amely nem villannyal mückö berendezés égesterméket gezeti el. A szereles megkonnyitéséhz e az összesereles megkezdese elott távolitsuk el a zsírszúrot/zsírszúroket (5 ábra).

• Amennyiben a keszüléket konyhai szagelszivókent szereli fel, gondoskodjon kéménynilásrol.

Tanacsos a levegokimeneti cso atmerojevle megegyezo atmeroju levegoelvezeto csovet hasznalni. Az atmerocsokkentes csokkenti a termek teljesitmenyet, es noveli a zajossagat.

Felszerelés a falra

A 2. abrán jerölt távolságra fürjon lyukakat a falba. Erositse az elszivó t a falho, álltsa vizszintesre, és igazítsa a szomszédos

konyhaszekrény elementkhez. Ha这点 az illesztés, húzza meg erösen a „A" jelú csavarokat (4. ábra). A rogzítéshez használt csavarokat és Dübeleket a fal anyaganak (vasbeton, gipszkarton, stb) megfeleloen valassza meg. Ha a készülékkel együtt csavarok és Dübelek is vannak a csomagban, felhasznalás elott ellenorizze, hogy megfeleloek-e ahhoz a falhoz, amire a készüléket fel kivanja szereñni.

- Az esztétikus teleszkóp rendszerü csöburkolat felszerelése

óvatosan fogja meg a burkolólemezt, Nehogy megkarcolja. Használjon kesztyút a védófélia lehúzáshoz (7. ábra).

Vezesse az elektromos gezetetak a burkolaton belül. Ha légkiezetés vagy külso motoros páraelszivot vasárolt, késztse elo a légelvezétres szolgálo nyilast. Allitsa be a felsö burkoló elem rögtíto kerétenek a szelessegot (3. ábra). Erösítse a keretet a falhoz az „A“ jelú csavarokkal (3. ábra) oly mádon, hogy a megfelelo távolságra legyen a plafontól (2. ábra), és pontosan az elszívo közepéhez igazodjon. Csatlakoztassa a „C“ jelu karimat a készülék légelvezetó nyilásához egy csatlakoztató csódarabbal (4. ábra).

Illesse a felso csovet az also csore. Erositse az also csovet a keszulekhez a '' jelcucsavarokkal (4. abra), es huzza fel a felso csovet egeszen a rogzito keretig, es rogzitse a '' jelcucsavarokkal (3. abra).

Ha at akarja alakitani az elszivot kéménye kothetó típsból szürös típussá, szerezzen be a markakereskedötól aktísvén szüröt, majd kövesse az alábbi utmutatást.

- Szuróváltozat

Ugyanugy szerelje fel a keszuleket es a csoburkolatot, mint az elozoekben leirt legelvezeto kurtobe kotheto valtozatal. A szuro beszereléshez olvassa el a beszerelési egységhez mellekelt utmutatast. Ha a kszulek nem rendelkezik beszerelési egységgel a szenszuros mukodteteshez, rendelje meg a markakereskedtol. A szenszuroket az elszivo belsejiben az elszivo egysegnel kell beszereli (6.abra).

HASZNÁLAT ES KARBANTARTÁS

• Mielott barmilyen etel fozesebe belekezdene, tanacsos bekapcsolni a keszuléket. A szennyezett levego teljes kiszelloztetese erdekuben a fozes vegt kovetoen ajanlatos meg 15 percig bekapcsolva hagyni az elszivot. Az elszivo tokeletes mukodtetese megfelelo es folyamatos karbantartast igenyel. Kulonos figyelmet kell forditani a zsir- es az aktiv szenszüröre.
  A zsirszuro megkoti a levegoben levo zsirsemcseket, melyek a hasznalattol fuggoen idovel eltomitik a keszuleket.
• A tuzveszely elkerulése érdekében legalabb 2 havonta semleges folyékony mosózeres vizben vagy mosogatogepben alacsony homérsekeleten, rovid programon mossa el azsirszürket. A tisztitáshoz ne hasznaljon surolószereket.
  -A panelek szine tobbszöri mosás után megvaltozhat. Ez nem jogosít fel a termek esetleges visszacserelésère. A szúrócseré és -tisztitársa vomatkozo utasitások be nem tartása akár a zsírszúro kigyulladását is eredményezheti.
• Az aktiv szénszúrók arra szolgálnak, hogy a környezetbe visszaforgatott levegot megtiszütsák. Az szúrók nem moshatók és nem regenerálhatók, és legalább négyhavonta ki kell cserénlőket. Az aktiv szén telítodésé a készülék hasznalatanak gyakoriságától, az ételek fajtajatól és a zsírszúró tiszütásanak gyakoriságától fugg.
  Denaturalt szesszel vagy nem suroló hatásu folyékony mosószerrel átitatott vizes ruhával tiszíttsa meg gyakran az

• A vilagítóberendezest fózes közbeni használatra tervezték, és nem a konyha általános, huzamos ideju megvilágítására. A huzamos ideju használat lényegesen lecsökkenti az égok átlag elettartamát.

A halogen égok cseréje (8.ábra)

A "B" jelu halogen egok cserejhez tavolitsa el a C' jelu takarouveget, es cserelje ki az egoket, azeredetivel megegyezo tipusuakra.

Figyelem: Ne fogja meg az égoket csupasz kézzell

A 9. ábra jelzeseinek magyarázata:

A = Világítás

B = Kikapcsolva

C = l -es fokozat

D = -es fokozat

E=III-as fokozat

G=MUKKODESkijelzés

A GYARTO NEM VALLAL FELELOSSEGET OLYAN KARERT, AMIT A FENTI FIGYELMEZTETESEK BE NEM TARTASA OKOZ.

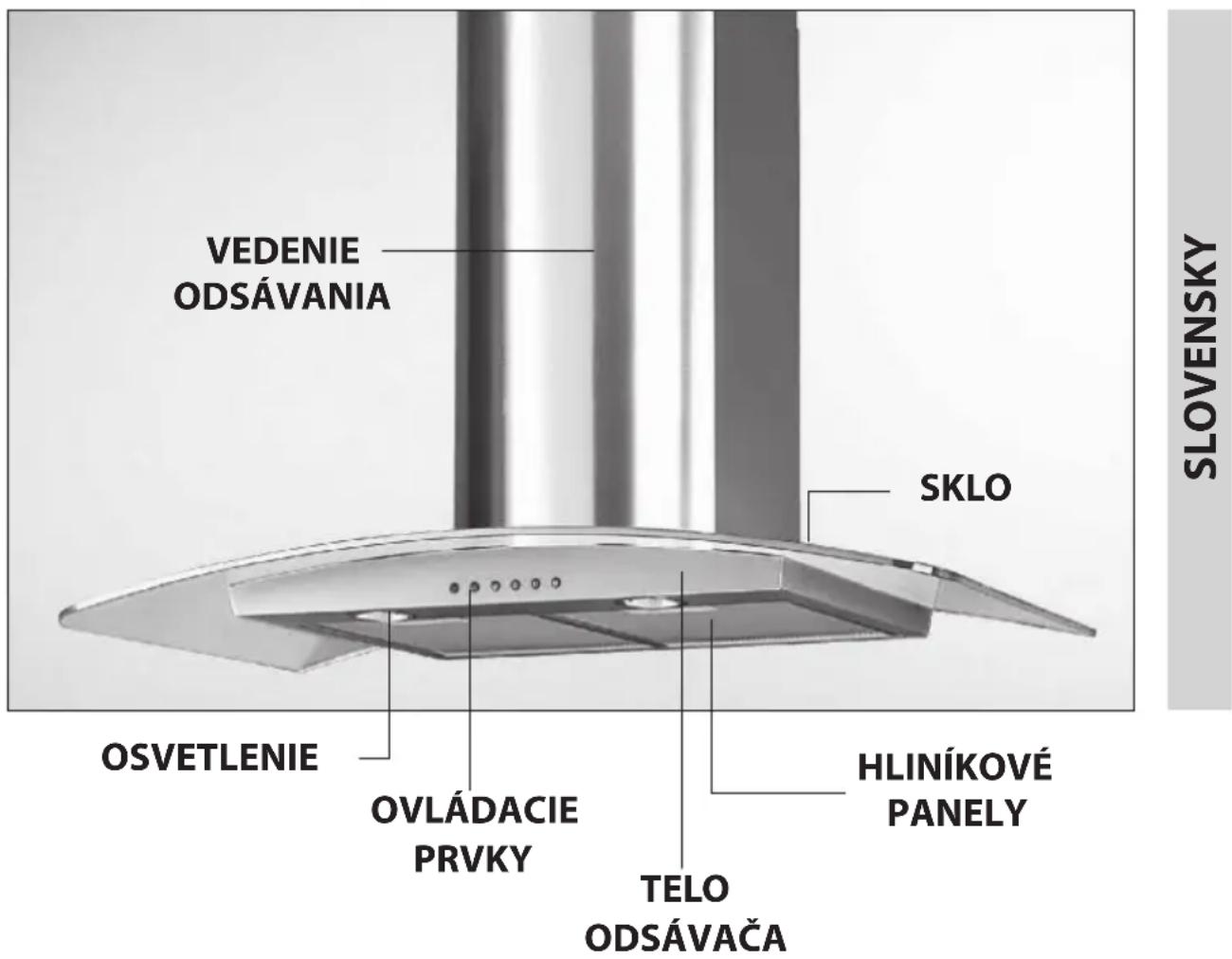

KOMÍNOVÍ ODSÁVAC

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG-HDC9347BG

vykon odsavania (m3/hod.): 470

napatie: 220 - 240V 50Hz

prikon motora: 1 × 230 ~W

priemer odsavacieho potrubia (mm): 150

Ziarovsky: 2 × 20 W

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

vykon odsavania (m3/hod.): 900

napatie: 220 - 240V 50Hz

prikon motora: 1 × 250 ~W

priemer odsávacieho potrubia (mm): 150

Ziarovsky: 2 × 20 W

KOMÍNOVÍ ODSÁVAC

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX
