HDC6147BX - Okap kuchenny SAMSUNG - Bezpłatna instrukcja obsługi

Marka	SAMSUNG
Model	HDC6147BX
Typ produktu	Okap kuchenny
Kategoria	Okap
Moc ssania	470 m³/h
Napięcie zasilania	220-240 V ~ 50 Hz
Moc silnika	230 W
Średnica wylotu powietrza	150 mm
Typ oświetlenia	Halogenowy
Liczba lamp	2
Moc lamp	20 W każda
Liczba prędkości	3
Typ sterowania	Mechaniczne (przyciski)
Tryb użytkowania	Odsysający lub filtrujący
Konserwacja filtra przeciwtłuszczowego	Mycie ręczne lub w zmywarce co 2 miesiące
Konserwacja filtra węglowego	Wymiana co 4 miesiące
Minimalna odległość instalacji	65 cm nad płytą grzewczą
Zasilanie elektryczne	220-240 V ~ 50 Hz

Często zadawane pytania - HDC6147BX SAMSUNG

Jaka jest moc ssania okapu HDC6147BX?

Maksymalna moc ssania wynosi 470 m³/h.

Jak zainstalować okap?

Instalacja powinna być przeprowadzona przez profesjonalistę. Zamocuj okap na ścianie w minimalnej odległości 65 cm od płyty grzewczej. Użyj odpowiednich śrub i kołków do ściany.

Jak czyścić filtry przeciwtłuszczowe?

Myj filtry przeciwtłuszczowe co 2 miesiące ręcznie z użyciem neutralnego detergentu lub w zmywarce w niskiej temperaturze.

Jak często wymieniać filtry węglowe?

Filtry węglowe należy wymieniać co 4 miesiące, ponieważ nie nadają się do mycia ani regeneracji.

Jak wymienić lampy halogenowe?

Zdejmij szybę, podważając w szczelinach, a następnie wymień lampy na lampy halogenowe tego samego typu (2x20W). Nie dotykaj lamp gołymi rękami.

Czy mogę używać okapu w trybie cyrkulacji?

Tak, możesz używać okapu w trybie filtrującym, instalując filtry węglowe (sprzedawane osobno). Powietrze jest wówczas zawracane do pomieszczenia.

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 65 cm między powierzchnią grzewczą a najniższą częścią okapu.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź zasilanie elektryczne i czy wtyczka jest prawidłowo podłączona. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym elektrykiem.

Czy konieczne jest wietrzenie pomieszczenia podczas korzystania z kuchenki gazowej?

Tak, gdy okap pracuje jednocześnie z urządzeniem gazowym, zapewnij wystarczającą wentylację, aby uniknąć nadmiernego podciśnienia (max 4 Pa).

Czy okap jest głośny?

Poziom hałasu zależy od wybranej prędkości. Aby uzyskać optymalną wydajność, używaj najniższej prędkości przy delikatnym gotowaniu, a wysokiej prędkości przy silnych zapachach.

INSTRUKCJA OBSŁUGI HDC6147BX SAMSUNG

PL OKAP ZASYSAJACY - instrukcja obslugi

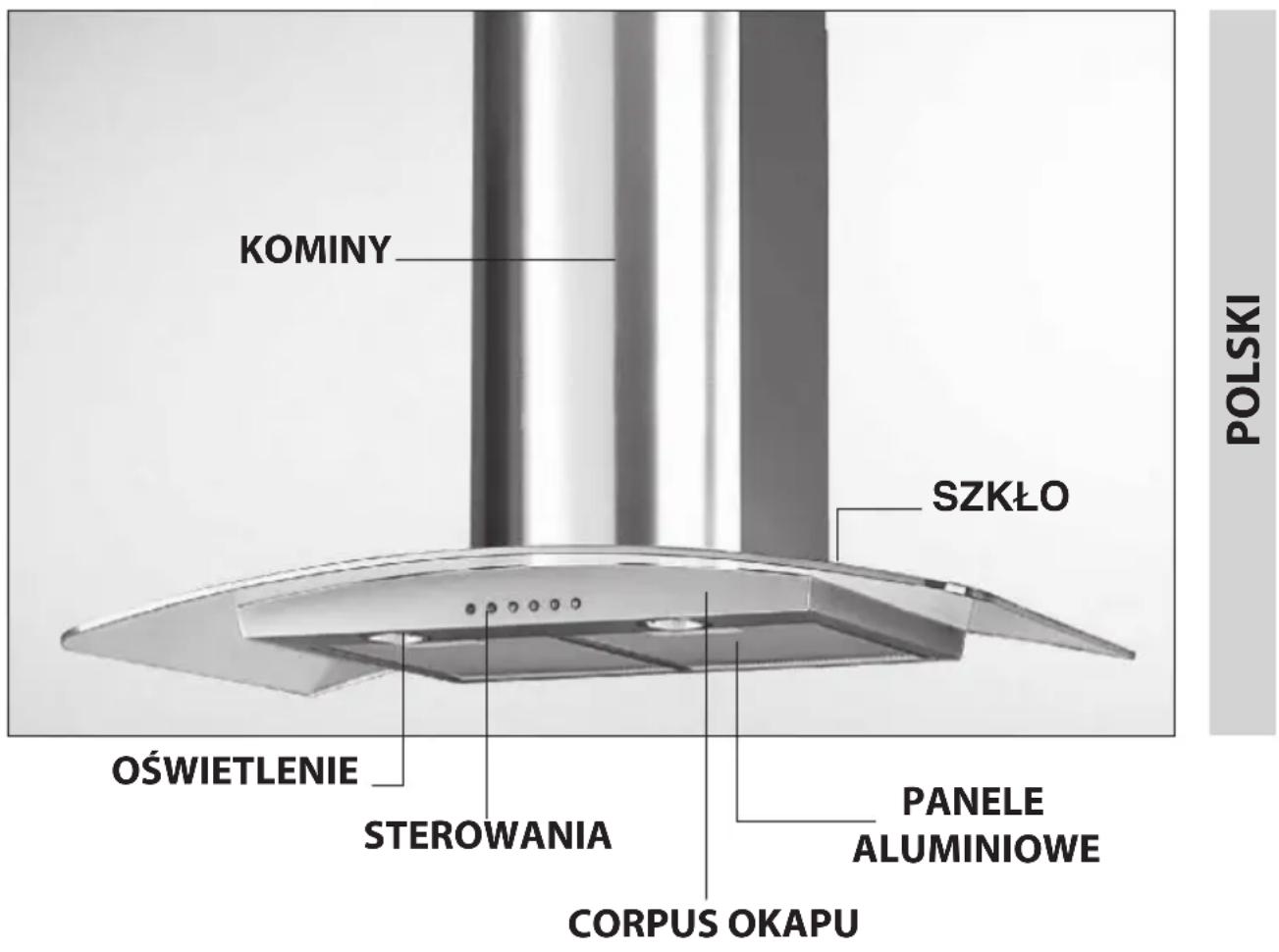

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG-HDC9347BG

Mocssania (m3/godz): 470

Wolzarz:220-240V\~50Hz

Moc silnika pochlaniana: 1x230W

Średnica wyjsciagowietrza (mm): 150

Lampy: 2x20W

HC6390BG - HC9390BG

HDC6390BG-HDC9390BG

Mocssania (m3/godz): 900

Wolzarz:220-240V\~50Hz

Moc silnika pochtaniana: 1x250W

Średnica wyjsciagowietra (mm): 150

Lampy: 2x20W

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

Średnica wyjsciagowietra (mm): 150

Lampy: 2x20W

HC6190BX - HC9190BX

HDC6190BX-HDC9190BX

HDC6190BW - HDC9190BW

HDC6190BB-HDC9190BB

Mocssania (m3/godz): 900

Wolzarz: 220-240V ~ 50Hz

Moc silnika pochlaniana: 1x250W

Średnica wyjsciagowietra (mm): 150

Lampy: 2x20W

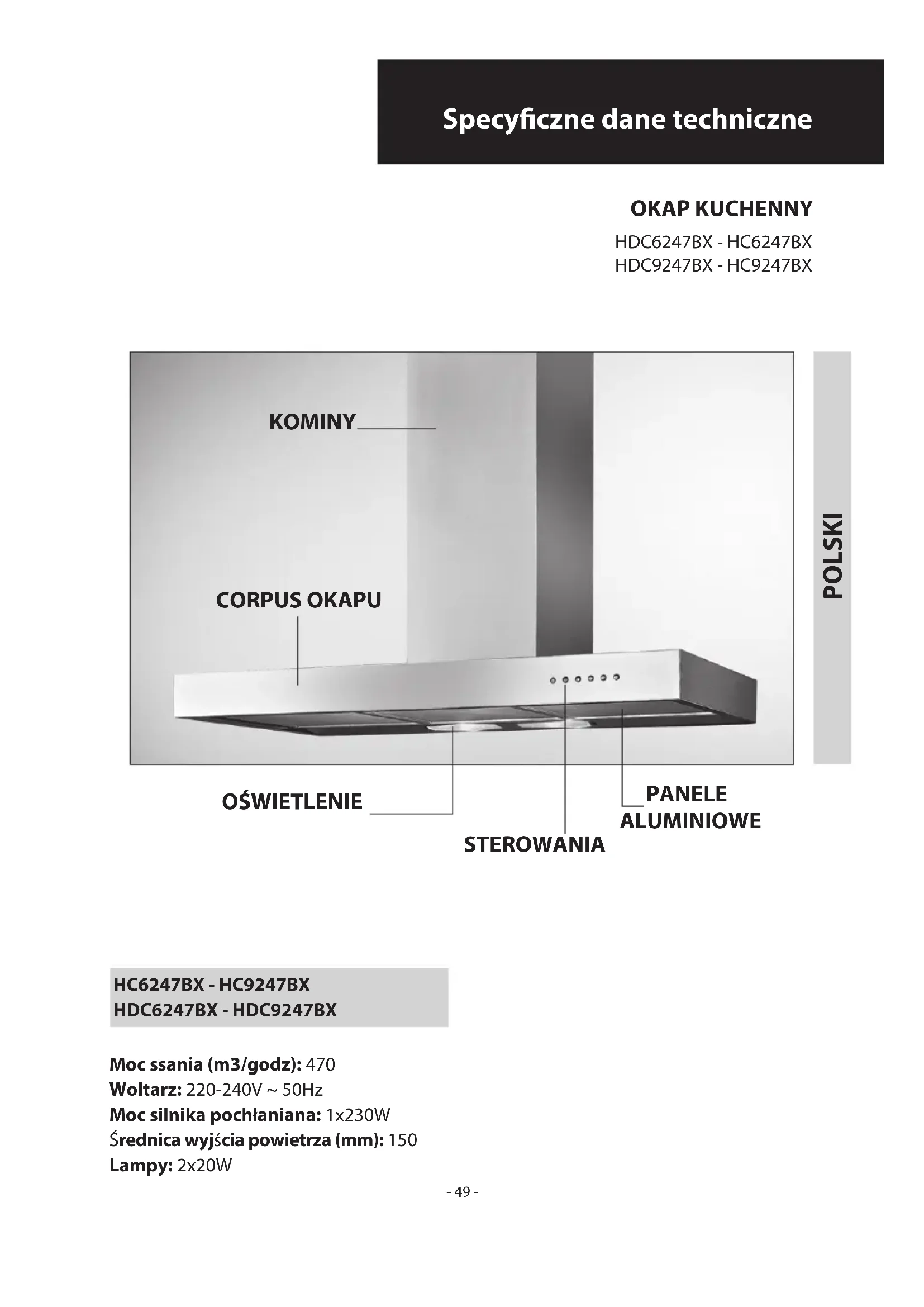

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6247BX - HC6247BX

Średnica wyjsciagowietra (mm): 150

Lampy: 2x20W

NFORMACJE OGOLNE

Nalezy zapoznać sie dokladnie z niniejszym tekstem, zawierajycym wskazówki, dotycznébezmienstwa przy instalaci, eksploataci i konserwacje okapu kuchenego. Nalezy zachowć niniejsze instrukcje sąDEXa poźniejszych konsultaci. Urzadzenia zostalo zaprojectowane w wersji zasysajacej (odprowadzionie powietrza na zewnatr - Ryc.1B), filtrujucej (recyrkulacja powietrza wewnatr - Ryc.1A) lub z silnikiem zewnetrznym (Ryc.1C).

UWAGIO BEZPIECZENSTWIE

! Nie nalezy uzywac jegnoczesnie okapu kuchenego i paleniska lub kominka zaleznych od powietrza w pomieszczeniuniiezasilanych energia elektryczna, poniewaz okap zuzywa powietrze potrzebne do ich spalania. Cisinienie ujemne w pomieszczeniuni nie powinno przykraczac 4 Pa (4x10-5 bar). Nalezy wiec zadbac o prawidlowa wentylacionew pomieszczeniuni, konieczna dla bezpieczneo fungcjonowania urzadzenia. Przy odpradowzaniu dymu na zewnatrz, nalezy przystrzegac norm obowiazujacych w waszym kraju.

Przed podląceniem modelu do sieci elektrycznej:

-Skontrolować tabliczek znamionowa (znajdujacja są wewnatrix urzadzenia) aby upewnić sie, ze napiecie i moc są odpowiednie dla danej sieci, ze gniazdo wtykowe polaczenia jest odpowiednie. W przypadku wąpliwość zworcić są wykalifikowanego elektryka.

• Jesli przywód zasilana jest uszkodzony powinien zostac wymieniony na przywód lub spezialny zespół dostepny u producenta lub u是我的o obstugi technicznej.

Podlaczy urzadzenie do gniazdazasilajacego poprzej wyczke z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

Uwaga!

W niedtorych sytuacjach urzadzenia elektryczne moga stanowic zagrozenia.

A) Nie kontrolowac stanu filtrów, gdy okap jest włoczony.
B) Nie dotykać lamp lub stref przylegych podczas lub zaraz po przydłuzonym uzywaniu oświetzenia.
C) Zabronione jest gotowanie potraw naogniu pod okapem.
D) Nalezy unikać Wolnego ognia, poniewaź uszkadza filtry i moze spowodowej pożar.
E) Nalezy stale kontrlować gotowane potrawy, aby uniknac zapalenia wrzacego oleju.
F) Wyjac wtyczke z gniazdka przyd przystapieniem do konserwacje.
G) Urzadzenie nie jest przyznaczone do uzywania przydzieci lub niedolne osoby bez nadzoru.
H) Nalezy pilnowaczieci,aby upewnicie,ze ni bawia sie urzadzeniem.
I) Jesli okap zostanie uzyty jegnoczesnie z urzadzeniami spelajacymi gaz lub innate paliwa nalezy pamietac o zagwarantowaniu dostoj wentylacji pomieszczenia.
L) Ješli czynnosci zwižzane z czyszczemien nie zostaná wykonane zgodnie z instrukcjami, istmieje zagrozenia wywołania pożaru.

Niniejsze urzadzenie oznaczone jest zgodnia z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwysz sie, ze niniejszy produkt zostanie zutylizowy we wąsciwy spośb, uzytkownik przyczyna sie do ochrony przyded potencjalnymi konsekwencjami negatywymi dla szrodowska i zdrowia.

Symbol podany na produktie lub na dokumentaci towardyszaczej mu wskazuje, ze produktu ten nie powinien byc traktowany jaki odpad domowy, lecz powinien byc przykazany w stosownym punkcie zbiórki w celu odzyskania urzadzen elektrycznych i elektronicznych. Pozbywać sie go zgodnie z mistręcwoymi normami w zakresie utilizacja odpadów. Dla uzyskania dodatkowych informacji na temat traktomania, odzyskiwania i recykinguideo produktu, naleź skontatrówn tocz odpowiednim lokalmnym biurem, szląba odpadów domowych lub ze sklepem, w ktorym produkt zostaf zagupIONy.

INSTRUKCJEDOINSTALACJI

Czynnosci montazu i podlączenia elektrycznégo powinny
być dokonane przyż wyspecializowej personel.

- Podłaczenia elektryczne

Urzadzenie skonstruowane jest wedlug klasy II, dlatego przewody nie musza byc uziemione.

Podląceniedo sieci elektrycznej powinno być przyperowadzone nastepujaco:

BRAZOWY = L linia

BLEKITNY N zerowy

Ježeli przywiedne go zęskażne wychycie zemnićzy zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie zemnićzy wychycie

• Minimalna odlegość miedzy plaszczyzną nosno naczyn urzadzenia kuchennego i najniższa czȩcia okapu kuchennego powinna wynosić przyznajmniej 65 cm. Przy zastosowaniu rury学习成绩 skladajciej są dwoch lub kilku czȩci, czȩc górna rury musi znejdowość wewnatrix czȩci dolnej. Nie nały学习成绩 przewodu wymiagowej okapu z przywodem, w tymory kraźny gośćgowie trze lub z przywodem przyszacznonym do odpradowaziania dymu z urzadzen zasilanych energia inną niz energia elektryczna. Prźd przystapieniem do montazu, nały wymięcncy filtr (Ryc. 5) weluławiejszego manipulowania urzadzeniem.
• W przypadku montazu urzadzenia w wersji ssacej przygotowac otwor odpradowzeniagowietrza.
• Sugeruje sie, aby uzywać przywodu o srednicy 150 do odpradowazania powietrza. Uzywanie przyzewzenia sązmiejszyc angiroduktu i zwiększyc hałas.

Montaz na scianie

Wywiercić otwory A uwzględniajęc podane wielkość (Ryc.2).

Umocowac urzadzenie na scianie i ustawic w poziomie za pomocaj zawieszek. Nastepnie przymocowac okap za pomocaj dwoch srbu A (Ryc.5). W zaleznosci od montazu uzyc srbi kolkow odpowiednich dla danego rodzaju muru (np. zelbeton, plya kartonowo-gipsowa, itp.) W przypadku gdy sbruyi kolki wchodz w sklad zestawu, nalezy upewnic sie, ze sa one odpowiednie dla rodzaju sciany, na ktorej ma byc zamocowany okap.

- Montaz teleskopowych złuczek dobnych

sciagnac z komina powloke ochronna uzywajc rrekawic i uwazajac aby go nie zarysowac. (Rys.7)

Przed załozeniem zlokzki ozdobnej zamontowac zasilanie elektryczne. Jesli urzadzenia instalowane jest w wersji zasysajacej lub w wersji z silnikiem zewnetrznym sąȩ najpierw zamontowac otwor odpradowazajcy powietrze. Ustawic szerokosc podpory górnej zlokzki (Ryc.3). Nastepnie przyzmocowych podpor do sufitu za pomocą szrub z uwzgldnieniem odlegosci wskazanje na ryc. 2 w taki sposob, aby byla rownolegda do okapu A (Ryc.3). PrzylacZY coñnier C do otworu odpradowazajiego powietrze za pomocamy rury zlokzeci (Ryc.4).

Umiescić górná złuczke wewnatrź dolnej. Przymoc文化传播 do okapu uzywajć srob B (w zestawie) (Ryc.4), naciagnć górná złuczke aź do skrzynki i zamocowac za pomocza srob B (Ryc.3).

Aby przykleksztalcic okap z wersji zasysajacej w wersje filtrujac, nalezy zakupić filtry z wegla aktywnego i postepować wedlug instrukcji montazu.

Wersja filtrujaca

Zainstalowac okap i dwie złuczki wedlug instrukcji montazu okapu w wersji zasysajacej. Aby zainstalowac złuczke filtrujacja, nalezy kierować sie instrukcjami zawartymi w podrecznym zestawie narźedzi. Jesli tego zestawu nie ma w komplecie, nalezy zamówic go u spreżawcy jako akcesoria.

Filtry z wegla aktywnego nalezy nałoźcy na.agregat zasysajczy umieszczony wewnatrz okapu (Ryc.6).

EKSPLOATACJAI KONSERWACJA

• Zaleca sie uruchomienie urzadzenia przy prystapieniem do gotowania jakiejkolwiek potrawy. Zaleca sie, aby nie wylacjaczurzadzenia przy czo lo 15 minut po zakońzeniu gotowania potraw w celu calkowitego usuniciegia nieswieżego powietrza. Prawidlowe dzialanie okapu uwarunkowane jest prawidlowa i regularnak konserwacja; szcęgólna uwage nały zworcie na filtr przyciwtluszczowy oraz na filtr z węglem aktywnym.

• Filtr przywczowy ma za zadanie zatrzymywanie czasteczek tuszczu zawieszonymych w powietrzu, dlategonaraźony jest na zatkanie, króme sąpatić w roznym czasie, zależnie od eksploataggi urzadzenia.

• Aby uniknac zagrozenia pozarem, przyznajmiej co miesiace, nalezy ręcznie myc filtr przyciwłuszczowy przy pomocy neutralnégo, niedrapiȩcego plynu do mycia. FiltrMZebyrcrwniezmytwy zmywarce wiskich temperatu-rach wykorzystujac krótki cykl mycia.

• Po kiku umciach moga wystapiczmiany koloru. Fakt ten niedaje prawa do reklamacji w celu dokonania ich ewentualnejwymiany. W przypadku nieprzestrzegania instrukcji wymianiy i mycia要去staćNiebezpiecznstwo zapalenia sie filtrów przyciwtluszczowych.

• Filtrzy węglem aktywnym są do czyszczania powietrz zwracanego do otoczenia. Filtry nie są do mycia ani

do regeneracji i powinny byc wymieniane nie rzadziej niz co cztery miesiac. Nasycenie wedla aktywnegoazole jest od dluzsrego lub krotsrego czasu uzytkowania urzadzenia, od rodzaju kuchenki oraz od regularnosci, z jak wykonywane jest czyszczenen filtra przyciwtluszczowego.

Czesto myc okap, zarowno wewnatrz, jak i na zewnatrz, przy pomocy szmatki zwilzonej denaturatem lub neutralnym srodkiem myjacym w plynie,Nie sciernym.
- Instalacja oświetleniowa zaprojektowana jest do uzytkOWANIA podczas gotowania, a nie do dlugotrwało go zycia jako oświetlenie glówn pomieszczenia. Przędluzone uzytkOWANIE oświetlenia zmniejsza znaczość srednia trwałość zarowek.

- Wymiana lamp halogenowych (Rys.8).

Aby wymienic lampy halogenowe B sciagnac szkielko C wykorzystujac do tego odpwiednie otwory.

Wymienic lampy na takie same.

Uwaga: Nie dotyka lampy gojra reka.

• Uklass sterowania: Stery mechaniczne (Rys.9) znaczenia symbolism jest nastepujece:

A=przycisk OSWIETLENIE

B=przycisk WLaCZENIE

C = przycisk PIERWSZA PREDKOSC

D = przycisk DRUGA PREDKOSC

E=przycisk TRZECIA PREDKOSC

G = wskaznik SILNIK FUNKCJONUACY

DOSTAWCA UCHYLA SIE OD WSZELKIEJ ODPOWIEDZIALNOSCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYZEJ WYMIENIONYCH WSKAZOWEK.

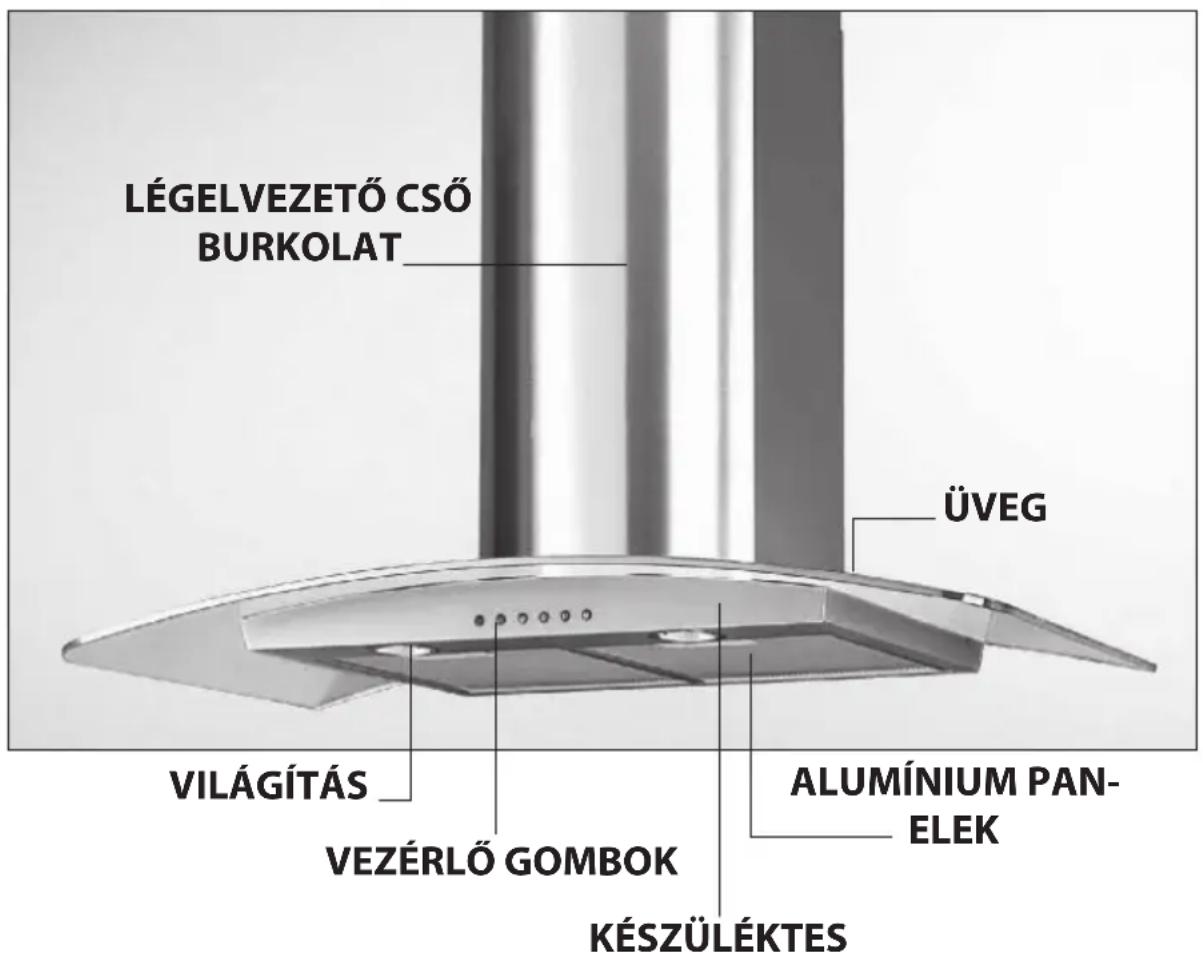

PARAELSZÍVÖ
