MANUAL DE UTILIZADOR HDC6147BX SAMSUNG

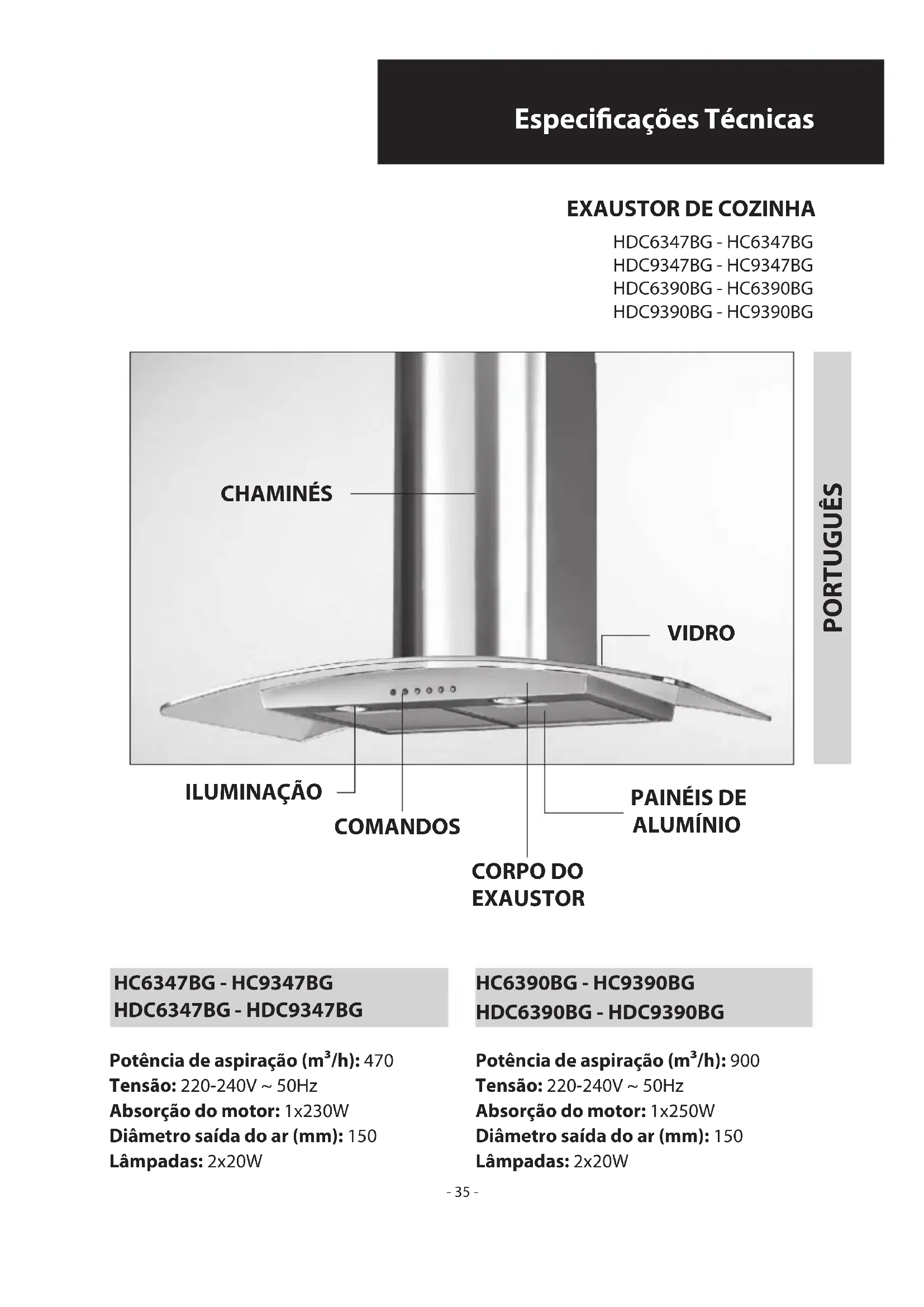

Especicações Técnicas

ALUMÍNIO ILUMINAÇÃO VIDRO Potência de aspiração (m³/h): 470 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x230W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W Potência de aspiração (m³/h): 900 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x250W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W- 36 - HC6147BX - HC9147BX

ALUMÍNIO LUZES Potência de aspiração (m³/h): 470 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x230W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W Potência de aspiração (m³/h): 900 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x250W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W PORTUGUÊS- 37 -

Especicações Técnicas

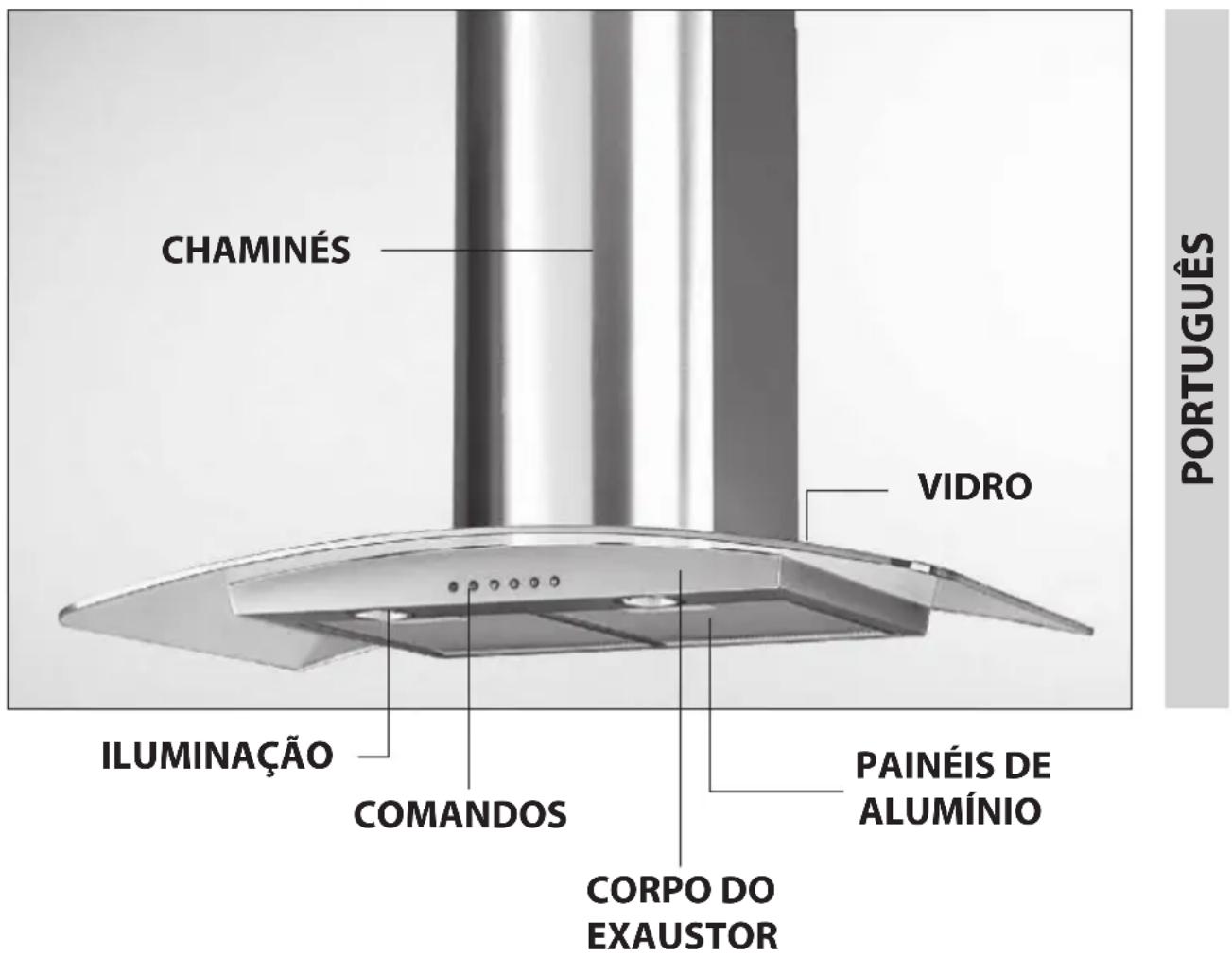

PORTUGUÊS Potência de aspiração (m³/h): 470 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x230W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W CHAMINÉS CORPO DO EXAUSTOR COMANDOS

ALUMÍNIO LUZES- 38 - as consequências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico.Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos.Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

• Conexão elétrica O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ligação à rede elétrica deve ser feito como segue: MARROM = L fase AZUL = N neutro Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível. Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.

• A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve car externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os ltros anti-gordura (Fig.5). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e au- mentar o ruído.

• Fixação na parede Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. Conseguida a regulação xar a campânula denitivamente mediante os 2 parafusos A (Fig.4). Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), ltrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para vericar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualicado. - Se o cabo de alimentação estiver danicado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A) Não procure controlar os ltros com o exaustor em funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos ambé sob o exaustor. D) Evite a chama livre, porque é danosa para os ltros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o apare- lho.

I) Quando o exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir PORTUGUÊS P- 39 - fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser xada a campânula.

• Fixação das junções telescópicas decorativas Remover a película de protecção da chaminé utilizando luvas e prestando atenção para não arranhar a superfície. (Fig.7). Preparar a alimentação eléctrica dentro do espaço previsto para a fixação decorativa. - Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3). Em seguida, xá-la ao tecto de modo a car em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.4), deslizar a junção superior até ao estribo e xá-la mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão ltrante, solicite ao seu revendedor os ltros de carbono activo e siga as instruções de montagem.

• Versão ltrante Instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção ltrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os ltros de carbono activo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.6).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomen- dável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedi- cada ao ltro anti-gordura e ao ltro de carvão activado.

• O ltro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho. - Para prevenir o perigo de eventuais incêndios, ao máximo a cada 2 meses é necessário lavar a mão os ltros anti-gordu- ra utilizando detergentes líquidos neutros não abrasivos ou em máquinas de lavar em temperaturas baixas e com ciclos breves. - Após algumas lavagens, podem vericar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se vericar o perigo de incêndio dos ltros anti-gordura.

• Os ltros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os ltros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do ltro anti-gordura.

• Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.

• O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

• Substituição das lâmpadas de halogéneo (Fig.8). Para substituir as lâmpadas de halogéneo B tire o vidroC fazendo forças nas específicas espessuras.Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com asmãos.

• Comandos: (g.9) mecânicos a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE G= luz MOTOR EM FUNCIONAMENTO
