HASZNÁLATI ÚTMUTATÓ THVC 1815 EINHELL

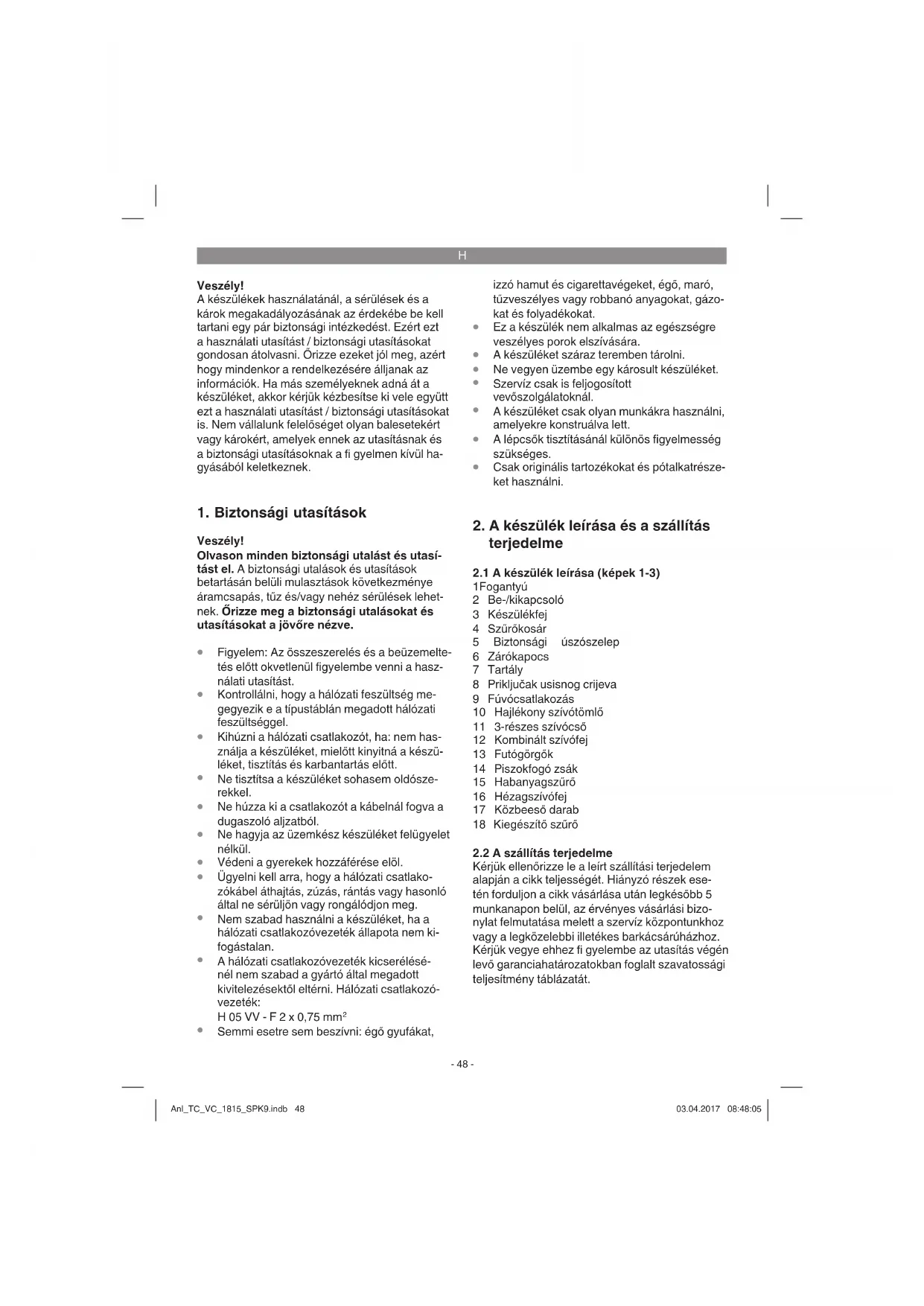

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

Figyelem: Az összeszerelés és a beüzemelte- tés előtt okvetlenül figyelembe venni a hasz- nálati utasítást.

Kontrollálni, hogy a hálózati feszültség me- gegyezik e a típustáblán megadott hálózati feszültséggel.

Kihúzni a hálózati csatlakozót, ha: nem has- ználja a készüléket, mielőtt kinyitná a készü- léket, tisztítás és karbantartás előtt.

Ne tisztítsa a készüléket sohasem oldósze- rekkel.

Ne húzza ki a csatlakozót a kábelnál fogva a dugaszoló aljzatból.

Ne hagyja az üzemkész készüléket felügyelet nélkül.

Védeni a gyerekek hozzáférése elöl.

Ügyelni kell arra, hogy a hálózati csatlako- zókábel áthajtás, zúzás, rántás vagy hasonló által ne sérüljön vagy rongálódjon meg.

Nem szabad használni a készüléket, ha a hálózati csatlakozóvezeték állapota nem ki- fogástalan.

A hálózati csatlakozóvezeték kicserélésé- nél nem szabad a gyártó által megadott kivitelezésektől eltérni. Hálózati csatlakozó- vezeték: H 05 VV - F 2 x 0,75 mm

Semmi esetre sem beszívni: égő gyufákat, izzó hamut és cigarettavégeket, égő, maró, tűzveszélyes vagy robbanó anyagokat, gázo- kat és folyadékokat.

Ez a készülék nem alkalmas az egészségre veszélyes porok elszívására.

A készüléket száraz teremben tárolni.

Ne vegyen üzembe egy károsult készüléket.

Szervíz csak is feljogosított vevőszolgálatoknál.

A készüléket csak olyan munkákra használni, amelyekre konstruálva lett.

A lépcsők tisztításánál különös figyelmesség szükséges.

Csak originális tartozékokat és pótalkatrésze- ket használni.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1-3)

1 Fogantyú 2 Be-/kikapcsoló 3 Készülékfej 4 Szűrőkosár 5 Biztonsági úszószelep 6 Zárókapocs 7 Tartály 8 Priključak usisnog crijeva 9 Fúvócsatlakozás 10 Hajlékony szívótömlő 11 3-részes szívócső 12 Kombinált szívófej 13 Futógörgők 14 Piszokfogó zsák 15 Habanyagszűrő 16 Hézagszívófej 17 Közbeeső darab 18 Kiegészítő szűrő

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát. Anl_TC_VC_1815_SPK9.indb 48Anl_TC_VC_1815_SPK9.indb 48 03.04.2017 08:48:0503.04.2017 08:48:05H

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Hajlékony szívótömlő

Eredeti üzemeltetési útmutató

3. Rendeltetésszerűi használat

A nedves- szárazszívó a megfelelő szűrő hasz- nálata melett nedves- és szárazszívásra alkal- mas. A készülék nem lett gyullékony, robbanó vagy az egészségre káros anyagok felszívására meghatározva. A gépet csak rendeltetése szerint szabad has- ználni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármi- lyen kárért vagy bármilyen fajta sérülésért a hasz- náló ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Hálózati feszültség: ............220-240V ~ 50/60 Hz Teljesítményfelvétel: ................................ 1250 W Tartályürtartalom: ...........................................15 l Tömeg: .......................................................4,2 kg Védőosztály: ................................................ II/

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. A készüléket csak egy védőérintkezős dugaszoló aljzatra szabad rákapcsolni!

5.1 A készülék összeszerelése

A készülékfej felszerelése (4-es ábra) A készülékfej (3) egy zárokapccsal (6) van a tartályon (7) felerősítve. A gépfej (3) levételéhez kinyitni a zárkapcsot (6) és levenni a gépfejet (3). A gépfej (3) felszerelésénél ügyelni a zárókapocs (6) helyes bereteszelésére. A futógörgők felszerelése (5-ös ábra) Szerelje fel az 5-ös ábrának megfelelően a futógörgőket (13). A fogantyú felszerelés (8-as ábra) Egy csavarhajtóval felszerelni a fogantyút (1).

5.2 A szűrők felszerelése

Utalás! Ne használja a nedves – szárazszívót sohasem szűrő nélkül! Ügyeljen mindig a szűrők feszes ülésére! A habanyagszűrő felszerelése (6-os ábra) A nedvesszíváshoz húzza a mellékelt habanyagszűrőt (15) a szűrőkosárra rá. A kiegészítő szűrő felszerelése (7-es ábra) Szárazszívásnál mindig használni a vele szállított kiegészítő szűrőt (20). A kiegészítő szűrőt úgy felszerelni, hogy ne legyen szűrlés nélkül levegő a szűrőkosárba (4) szívva. A szemétfelfogózsák felszerelése (9-es ábra) A fi nom, száraz piszok felszívására ajánlatos a piszokfelfogó zsák (14) felszerelése. Húzza rá a Anl_TC_VC_1815_SPK9.indb 49Anl_TC_VC_1815_SPK9.indb 49 03.04.2017 08:48:0503.04.2017 08:48:05H

beszívónyíllásra a piszokfelfogó zsákot (14). A piszokfelfogó zsák (14) csak szárazszívásra al- kalmas. A piszokfelfogó zsákkal könnyebben meg lehet semmisíteni a beszívott port.

5.3 A szívótömlő felszerelése (ábrák 3,10,11)

A használati esettől függően kösse össze a szívótömlőt (10) a nedves- /szárazszívó megfelelő csatlakozójával. Szívni Csatlakoztasa rá a szívótömlőt (10) a szivótömlő (8) csatlakoztatására. Fújni Csatlakoztasa rá a szívótömlőt (10) a fúvótömlő (9) csatlakoztatására. A szívótömlő (10) meghosszabbításához fel lehet a 3-részes szívócső (11), egy vagy több elemét a szívótömlőre (10) dugni. A közbeeső darabot (17) okvetlenül be kell dugni a szívócső (10) és a kom- binált szívófej (12) ill. hézagszívófej (16) közé.

A kombinált szívófej (12) a betétekkel közepestől nagy felületekig terjedő szilárd anyagok és fo- lyadékok elszívására alkalmas. A hézagszívófej (16) speciálisan a hézagok és szélek tisztítására alkalmas.

6.1 Be-/ kikapcsoló (1-es ábra)

Kapcsolóállás 0: Ki Kapcsolóállás I: Be

Használja a szárazszíváshoz a piszokfelfogó zsá- kot (14) és a kiegészítő szűrőt (18) (lásd az 5.2-es pontot). Ügyeljen mindig a szűrők feszes ülésére!

Használja a nedvesszíváshoz a habanyagszűrőt (15) (lásd az 5.2-es pontot). Ügyeljen mindig a szűrő feszes ülésére! Nedvesszívásnál a tartály maximális töltésál- lásának az elérésekor bezár a biztonsági úszós- zelep (ábra 3/5). Ennél megváltozik a készülék beszívózaja, hangosabb lesz. Kapcsolja ki a kés- züléket és ürítse ki a tartályt. Veszély! A nedves- szárazszívó nem alkalmas a gyulléko- ny folyadékok felszívására! A nedvesszíváshoz csak a mellékelt habanyagszűrőt használni!

Csatlakoztasa össze a szívótömlőt (10) a nedves- szárazszívó fúvócsatlakozásával (9).

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

7.2 A készülékfej (3) tisztítása

Tisztítsa meg rendszeresen egy nedves posztóval és egy kevés kenőszappannal a készüléket. Ne használjon tisztító vagy oldó szereket; ezek meg- támadhatják a készülék műanyagrészeit.

7.3 A tartály tisztítása (7)

A tartályt, a szennyeződéstől függően vagy egy nedves posztóval és egy kevés kenőszappannal, vagy folyó víz alatt lehet megtisztítani.

7.4 A habanyagszűrő (15) tisztítása

A habanyagszűrőt (15) egy kevés kenőszappanal és folyó vízzel megtisztítani majd hagyni levegőn megszáradni.

Ellenőrizze le rendszeresen és minden használat előtt a nedves- szárazszívó szűrőjét feszes ülé- sére. Anl_TC_VC_1815_SPK9.indb 50Anl_TC_VC_1815_SPK9.indb 50 03.04.2017 08:48:0503.04.2017 08:48:05H

7.6 Pótalkatrészek megrendelése

A pótalkatrészek megrendlésénél a következő adatokat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

kséges pótalkatrész, pótalkatrész- számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_TC_VC_1815_SPK9.indb 51Anl_TC_VC_1815_SPK9.indb 51 03.04.2017 08:48:0503.04.2017 08:48:05H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_TC_VC_1815_SPK9.indb 52Anl_TC_VC_1815_SPK9.indb 52 03.04.2017 08:48:0503.04.2017 08:48:05H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Kombiszívófej, hézagszívófej, kárpitos szívófej, villamos szerszám adapter stb. Fogyóeszköz/ fogyórészek* Redős szűrő, habanyagszűrő, piszokfelfogó zsák, kiegészítő szűrő, stb. Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_TC_VC_1815_SPK9.indb 53Anl_TC_VC_1815_SPK9.indb 53 03.04.2017 08:48:0503.04.2017 08:48:05H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_TC_VC_1815_SPK9.indb 54Anl_TC_VC_1815_SPK9.indb 54 03.04.2017 08:48:0503.04.2017 08:48:05HR/BIH
