HASZNÁLATI ÚTMUTATÓ VSZ4G223CH SIEMENS

Egészségügyi porszívó

hu Használati utasítás

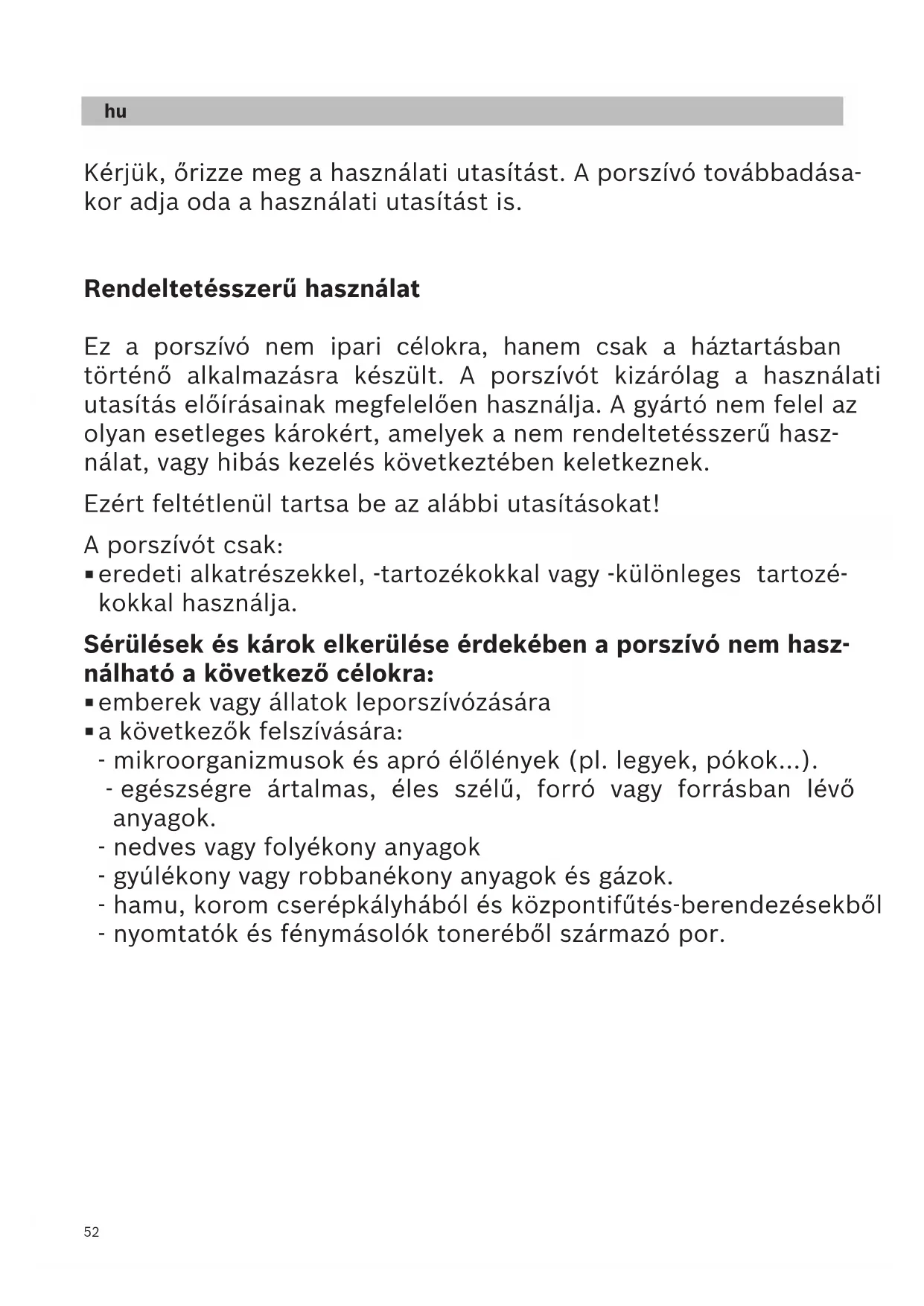

Kérjük, őrizze meg a használati utasítást. A porszívó továbbadása-

kor adja oda a használati utasítást is.

Rendeltetésszerű használat

Ez a porszívó nem ipari célokra, hanem csak a háztartásban

történő alkalmazásra készült. A porszívót kizárólag a használati

utasítás előírásainak megfelelően használja. A gyártó nem felel az

olyan esetleges károkért, amelyek a nem rendeltetésszerű hasz-

nálat, vagy hibás kezelés következtében keletkeznek.

Ezért feltétlenül tartsa be az alábbi utasításokat!

eredeti alkatrészekkel, -tartozékokkal vagy -különleges tartozé-

Sérülések és károk elkerülése érdekében a porszívó nem hasz-

nálható a következő célokra:

emberek vagy állatok leporszívózására

a következők felszívására:

- mikroorganizmusok és apró élőlények (pl. legyek, pókok...).

- egészségre ártalmas, éles szélű, forró vagy forrásban lévő

- nedves vagy folyékony anyagok

- gyúlékony vagy robbanékony anyagok és gázok.

- hamu, korom cserépkályhából és központifűtés-berendezésekből

- nyomtatók és fénymásolók toneréből származó por.

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 52de

Ez a porszívó megfelel a technika mai állása szerint elfogadott

szabályoknak és az ide vonatkozó biztonsági előírásoknak.

A porszívót csakis a típustábla szerint csatlakoztassa és helyez-

Soha ne használja portartály és finompor-szűrő nélkül.

=> A készülék károsodhat!

A készüléket 8 év feletti gyerekek és csökkent fizikai,

érzékszervi vagy szellemi képességű, ill. tapasztalatlan

személyek csak felügyelet mellett használhatják, illetve akkor,

ha megtanulták a készülék biztonságos használatát és

megértették az ebből eredő veszélyeket.

Soha ne engedjen gyerekeket a készülékkel játszani.

A tisztítást és a felhasználói karbantartást soha nem végezhetik

gyerekek felügyelet nélkül.

Kerülje a csővel és a szívófejjel történő szívást fej közelében.

Lépcső porszívózásánál a készüléket a lépcsőn a munkát végző

személyhez képest lejjebb kell elhelyezni.

Ne húzza / szállítsa a porszívót a hálózati csatlakozókábelnél és

Több óráig tartó, folyamatos üzemeltetést követően teljesen

húzza ki a hálózati csatlakozókábelt.

Ne a csatlakozókábelnél, hanem a csatlakozó dugónál fogva

húzza ki a készüléket a hálózatból.

A hálózati csatlakozókábelt ne húzza át éles peremeken és ne

Ha a készülék hálózati csatlakozóvezetéke megsérül, a veszélyek

elkerülése érdekében csak a gyártó, a vevőszolgálat vagy egy

hasonlóan képzett személy cserélheti ki.

Mielőtt bármilyen munkát elvégezne a porszívón, húzza ki a

hálózati csatlakozódugót.

Sérült porszívót ne helyezzen üzembe. Zavar esetén húzza ki a

hálózati csatlakozódugót.

A veszélyek elkerülése érdekében a porszívón csak erre

felhatalmazott vevőszolgálat végezhet javításokat és alkatrészc-

Óvja a porszívót az időjárás hatásaitól, nedvességtől és

Ne tegyen éghető vagy alkoholtartalmú anyagokat a szűrőre

(porzsák, motorvédőszűrő, kifúvószűrő stb.).

A porszívó nem alkalmas építkezéseken való alkalmazásra.

=> Az építési törmelék felszívása a készülék sérüléséhez vezethet.

Ha nem porszívózik, kapcsolja ki a készüléket.

A kiselejtezett készüléket azonnal tegye használhatatlanná, ezu-

tán végezze el szakszerű ártalmatlanítását.

! Kérjük, vegye figyelembe az alábbiakat

A hálózati csatlakozóaljzatot legalább 16 A-es biztosítéknak kell

Ha a biztosíték a készülék bekapcsolásakor egyszer kioldana,

annak az lehet az oka, hogy egyidejűleg más nagy áramfelvételű

elektromos készülék is ugyanarra az áramkörre lett csatlakoztatva.

A biztosíték kioldása elkerülhető, ha a készüléket bekapcsolás

előtt a legalacsonyabb teljesítményfokozatra állítja, majd

működés közben kapcsolja fokozatosan magasabb teljesítmény-

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 54hu

Környezetvédelmi tudnivalók

A csomagolás védi a porszívót a szállítás során keletkező

sérülésektől. A csomagolás környezetbarát anyagokból készült,

és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem

szükséges csomagolóanyagot helyezze el a szelektív

gyűjtőhelyek megfelelő tárolóiban.

A régi készülék még sok értékes anyagot tartalmaz. Ezért kisele-

jtezett készülékét adja le újrahasznosításra kereskedőjénél vagy

egy MÉH-telepen. Az aktuális ártalmatlanítási lehetőségekről

érdeklődjön kereskedőjénél vagy a helyi önkormányzatnál.

A szűrő és a porzsák ártalmatlanítása

A szűrő és a porzsák környezetet nem károsító anyagokból kés-

zültek. Amennyiben nem tartalmaznak olyan anyagokat, melyeket

tilos a háztartási hulladékba helyezni, a szokásos háztartási hul-

ladékkal együtt ártalmatlaníthatja.

Kérjük, őrizze meg a használati utasítást. Amennyiben a

orszívót továbbadja másnak, kérjük, mellékelje hozzá a

asználati utasítást is.

Kérjük, hajtsa ki a képes oldalt.

1 Átkapcsolható padlószívófej (reteszelőhüvellyel)*

2 Kemény padlóhoz való szívófej (reteszelőhüvellyel)*

3 TURBO-UNIVERZÁLIS® kefe padlótisztításhoz*

4 Porszívócső-fogantyú

6 Teleszkópcső tolókapcsolóval*

(és reteszelőhüvellyel)*

7 Teleszkópos cső tolómandzsettával

(és reteszelőhüvellyel)*

8 Hálózati csatlakozókábel

9 Leállító segédeszköz

14 Motorvédő szűrő, mosható

17 Szűrőcsere-kijelző*

18 Porszívócsőtartó (a készülék alsó oldalán)

19 Be-/kikapcsoló gomb és teljesítményszabályozó

20 Tartozéktartó a kombi-szívófejhez*

22 Szívófej fúróhoz*

Pótalkatrészek és kiegészítő

G (VZ41AFG) típusú szűrő

A kiváló teljesítmény érdekében: GXXL (VZ41AFGXXL)

Tartalom: 4 zárható porzsák

1 mikro-higiéniaszűrő

http://www.dust-bag-siemens.com

B TURBO-UNIVERZÁLIS®-kefe kárpitokhoz VZ46001

Kárpitozott bútorok, matracok, autóülések stb. kefés

tisztításához és porszívásához egy munkamenetben.

Különösen alkalmas állatszőr felszívására. A kefehen-

gert a porszívó szívóárama hajtja meg.

Ehhez elektromos áramot nem igényel.

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 105106

C TURBO-UNIVERZÁLIS®-kefe padlótisztításhoz

VZ102TBB Rövid szálú szőnyegek és szőnyegpadlók, illetve min-

den burkolat kefés tisztítása és porszívása egy mun-

kamenetben. Különösen alkalmas állatszőrök fels-

ívására. A kefehenger meghajtását a porszívó szívási

Ehhez elektromos áramot nem igényel.

D Szívófej kemény padlókhoz VZ123HD Sima padlók porszívózásához

(parketta, csempe, terrakotta,...)

● A fogantyút tolja a szívótömlőre és zárja be a reteszt.

● A markolat kivételéhez nyomja össze a két rögzítő

pecket és húzza ki a szívótömlőt.

a)A szívótömlőcsonkot csatlakoztassa a fedélben lévő

b)A szívótömlő eltávolításánál mindkét csatlakozóorrot

nyomja össze és a tömlőt húzza ki.

a)Tolja a kézi fogantyút a teleszkópcsőbe. A csatlakozás

kioldásához kissé fordítsa el a kézi fogantyút, és

b)A fogantyút tolja bekattanásig a teleszkópcsőbe. A

szétszedéshez nyomja meg a kioldóhüvelyt és húzza ki

a)A teleszkópcsövet tolja a padlószívófej csőtoldatába.

A csatlakozás kioldásához kissé fordítsa el a csövet,

és húzza ki a padlószívófejből.

b)Tolja be a teleszkópcsövet kattanásig a padlószívófej

csőtoldatába. A szétszedéshez nyomja meg a

reteszelőhüvelyt és húzza ki a teleszkópcsövet.

● A csúszókarmantyút / tolókapcsolót mozgassa a nyíl

irányába és reteszelje ki a teleszkópcsövet, majd

állítsa be a kívánt hosszt.

● A tartozéktartót tolja rá a kombi-szívófejre és

csíptesse a szívó- / teleszkópcsőre.

● Fogja meg a hálózati csatlakozókábelt a dugónál,

húzza ki a kívánt hosszúságig és csatlakoztassa a

ábra Be- / kikapcsolás

● Kapcsolja be, illetve ki a porszívót a be-/kikapcsoló

gombnak a nyíl irányába történő lenyomásával.

ábra Szívóerő szabályozása

A szabályozógomb a nyíl irányába való elforgatásával

fokozatmentesen beállítható a kívánt szívóerő.

Alacsony teljesítménytartomány =>

ényes anyagok, pl. kárpitok, függönyök stb.

Közepes teljesítménytartomány =>

Napi tisztításhoz enyhe fokú szennyeződésnél.

Nagy teljesítménytartomány =>

Robusztus padlóborítások, kemény padló és

erős szennyezettség esetén.

A padlószívófejek a kemény padló minőségétől

függően (pl. érdes felületű, rusztikus csempe)

bizonyos mértékű kopásnak vannak kitéve. Ezért

fontos, hogy rendszeres időközönként ellenőrizze a

zívófej talprészét. Ha a szívófej alja kopott, ill. szélei

élessé váltak, könnyen megkarcolja a kényes kemény

padlófelületeket, mint parketta vagy linóleum. A

gyártó nem felel azokért az esetleges károkért ,

amelyeket a kopott padlószívófej okoz.

Az átkapcsolható padlószívófej beállítása:

Szőnyegek és szőnyegpadlók =>

Ha nagyobb szennyeződést szív fel, kérjük, ügyeljen

arra, hogy ezeket a szennyeződéseket egymás után és

elővigyázatosan szívja fel, azért hogy a padlótisztítófej

szívócsatornáját ne tömítse el. Előfordulhat, hogy kissé

meg kell emelnie a szívófejet ahhoz, hogy a

szennyeződés részecskéit könnyebben felszívhassa.

ábra Porszívózás kiegészítő tartozékkal

Helyezze fel a használni kívánt szívófejet a szívócsőre

vagy a kézi fogantyúra:

a)Réstisztító fej fugák és sarkok stb. porszívózásához.

b)Kárpittisztító szívófej kárpitozott bútorok, függönyök

c)Padlószívófej kemény padlókhoz

Kemény padlóburkolatok porszívózására

(padlólap, parketta, stb.)

● A teleszkópos csövet kattanásig tolja a kemény

padlókhoz való padlószívófej csatlakozócsonkjába.

● A kapcsolódás kioldásához nyomja meg a

reteszelőhüvelyt és húzza ki a teleszkópos csövet.

ábra Kemény padlóhoz való szívófej tisztítása

a)Tisztításként alulról porszívózza le a szívófejet.

b)A rácsavarodott szálakat és hajat ollóval vágja át és

a)Rögzítse a fúróhoz való szívófejet a kézi fogantyúhoz,

majd illessze a falhoz úgy, hogy a szívófej rése

ontosan a kifúrandó lyuk elé kerüljön.

)Állítsa a készüléket a legalacsonyabb

teljesítményszintre, majd kapcsolja be.

c)A fúróhoz való szívófejet a szívóerő a kívánt

Esetleg ajánlatos a teljesítményt magasabb fokozatra

állítani, a kifúrandó fal sajátosságaitól függően, így

iztosítva a szívófej rögzítését és szívását.

Fúráskor a finom port automatikusan felszívja.

Ha az Ön készüléke turbókefével van felszerelve, kérjük

olvassa el a mellékelt használati utasítás használatról és

karbantartásról szóló utasításait.

Rövid porszívózási szüneteknél használhatja a készülék

alján található parkolóállás segédeszközt.

● A készülék lekapcsolása után tolja a padlószívófejen

lévő horgot a készülék hátoldalán lévő mélyedésbe.

Akadályok pl. lépcsők áthidalásához a készüléket

fogantyúval is lehet vinni.

a)Húzza ki a hálózati csatlakozódugót.

b)Kicsit húzza meg a hálózati csatlakozókábelt, majd

engedje vissza (a kábel automatikusan feltekeredik).

A készülék tárolásához /mozgatásához használhatja a

készülék alján levő porszívócsőtartót.

a)Állítsa fel a készüléket.

b)Tolja a padlószívófejen lévő horgot a készülék alján

található mélyedésbe.

Figyelem! Minden szűrőcsere előtt kapcsolja ki a

● Ha padlóról felemelt padlószívófejnél és legmagasabb

teljesítménybeállításnál a fedélen lévő szűrőcsere-

ijelző teljesen sárgát mutat, akkor a porzsákot ki kell

serélni még akkor is, ha az még nem lenne tele.

Ebben az esetben a beszívott tartalom jellege teszi a

A szívófejnek, szívócsőnek és a szívótömlőnek nem

szabad eltömődnie, mivel ez is a szűrőcsere-kijelző

Az eltömődések eltávolításához a fogantyút

könnyedén oldja le a tömlőről.

ábra A fedél kinyitása

a)Reteszelje ki a fedelet a zárókar a nyíl irányába

b)Nyissa ki a fedelet a nyíl irányába.

a)Zárja be a porzsákot a zárófül meghúzásával.

b)Vegye ki a porzsákot.

c)Helyezze be az új porzsákot.

d)Az új porzsákot ütközésig tolja be a tartóba.

Figyelem: a fedél csak behelyezett porzsákkal

A motorvédő szűrő megtisztítása

A motorvédő szűrőt rendszeres időközönként

ütögetéssel meg kell tisztítani, illetve ki kell mosni!

● Nyissa ki a porkamra fedelét.

a)A motorvédő szűrőt húzza oldalirányba, hogy kioldja a

reteszeléséből, és húzza ki a nyíl irányába.

b)A motorvédő szűrőt ütögetéssel tisztítsa meg.

c)Erős szennyezettség esetén mossa ki a motorvédő

● A szűrőt a mosás után legalább 24 óráig hagyja

d)Tisztítás után helyezze vissza a motorvédő szűrőt

a készülékbe, pattintsa be, és zárja le a porkamra

Porszívó mikro-higiéniaszűrővel

Mikor cseréljem ki? Minden új csereszűrő csomagnál.

● A porkamrafedél nyitása.

a)A zárókar nyíl irányába történő nyomására a

b)Vegye ki a mikro-higiéniaszűrőt.

c)A mikro-higiéniaszűrő mosható.

● A szűrőt a mosás után legalább 24 óráig hagyja

d)Vegye ki a mikro-higiéniaszűrőt. Helyezze be az új

mikro-higiéniaszűrőt a készülékbe.

e)A szűrőtartót tegye be a készülékbe, és kattintsa be.

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 107108

Porszívó Hepa-szűrővel

Ha készüléke Hepa-szűrővel van felszerelve, azt évente

A porkamrafedél nyitása.

)A zárókar a nyíl irányába történő elmozdításával

reteszelje ki a Hepa-szűrőt, és vegye ki a készülékből.

b)Tegye be a készülékbe az új Hepa-szűrőt és kattintsa

Finom por felszívását követően kiporolással tisztítsa

eg a motorvédő szűrőt, adott esetben cserélje ki a

mikro-higiéniaszűrőt vagy a Hepa-szűrőt.

A porszívót minden tisztítás előtt ki kell kapcsolni és ki

kell húzni a hálózati csatlakozódugóját. A porszívó és a

műanyag tartozékok kereskedelmi forgalomban kapható

műanyagtisztító szerrel tisztítható.

Ne használjon súrolószert, üvegtisztítót vagy

univerzális tisztítószert. A porszívót soha ne tegye

A porkamra szükség esetén egy másik porszívóval

kiporszívózható vagy egyszerűen egy száraz portörlővel

vagy porecsettel kitisztítható.

Műszaki változtatások joga fenntartva.

www.siemens-home.com/hr

HU Magyarország, Hungary

BSH Háztartási Készülék

Háztartási gépek márkaszervize

mailto:hibabejelentes@bsh.hu

www.siemens-home.com/hr

HU Magyarország, Hungary

BSH Háztartási Készülék

Háztartási gépek márkaszervize

mailto:hibabejelentes@bsh.hu

Ez a készülék az elhasznált villamossági és elektronikai

készülékekről szóló 2012/19/EU irányelvnek megfelelő

Ez az irányelv a már nem használt készülékek visszavé-

telének és hasznosításának EU-szerte érvényes kereteit

преgсmавянеmо на kасоваmа бележkа.

HU Garanciális feltételek

A granciális feltételeket a 117/1991 (lX. 10) számú kormányrendelet szabályozza. 72 órán

belüli meghibásodas esetén a készüléket a kereskedelem cseréli ki. Ezután

vevöszoolgálatunk gondoskodiz az elöirt 15 napon belüli, kölcsönkészülék biztositása

esetén 30 napon belüli javitásról. A garanciális szolgáltatásokat a vásárlásnál kapott,

szabályosan kitölött garanciajeggyel lehet igénybevenni, amely minden egyéb garanciális

feltételt is részletesen ismertet. A készülékek csak KERMI és MEEI által engedélyzett

garanciajaggyel kerülnek forgalomba.

A garanciális feltételeket a 151/2003. (IX.22.) Korm. rendelet szabályozza. A vásárlástól

számított 72 órán belüli meghibásodás esetén a kereskedő a készülék cseréjéről dönt.

Ez utáni időszakban a Vevőszolgálat gondoskodik a lehető leggyorsabb javítás

A garanciára a vásárló a kitöltött garanciajeggyel, vagy a vásárlást igazoló számlával

tarthat igényt. A használati utasítás be nem tartása, a garancia elvesztését vonhatja

Minőségtanúsítás: A 2/1984. (111.10) BkM-IpM rendelete alapján, mint forgalmazó ta-

núsítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.

A változtatás jogát fenntartjuk.

Ô¥‰Ú‚Â‰ÊÛπ ÍÛÔ¥‚β ÔËÒÚÓ˛.

Garanciális feltételek

A garanciális feltételeket a 151/2003. (IX.22.) Korm. rendelet szabályozza. A vásárlástól

számított 72 órán belüli meghibásodás esetén a kereskedő a készülék cseréjéről dönt.

Ez utáni időszakban a Vevőszolgálat gondoskodik a lehető leggyorsabb javítás elvégzésé-

A garanciára a vásárló a kitöltött garanciajeggyel, vagy a vásárlást igazoló számlával tart-

hat igényt. A használati utasítás be nem tartása, a garancia elvesztését vonhatja maga

Minőségtanúsítás: A 2/1984. (111.10) BkM-IpM rendelete alapján, mint forgalmazó tanú-

sítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.

A változtatás jogát fenntartjuk.

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 124125
