Hijyenik elektrikli süpürge

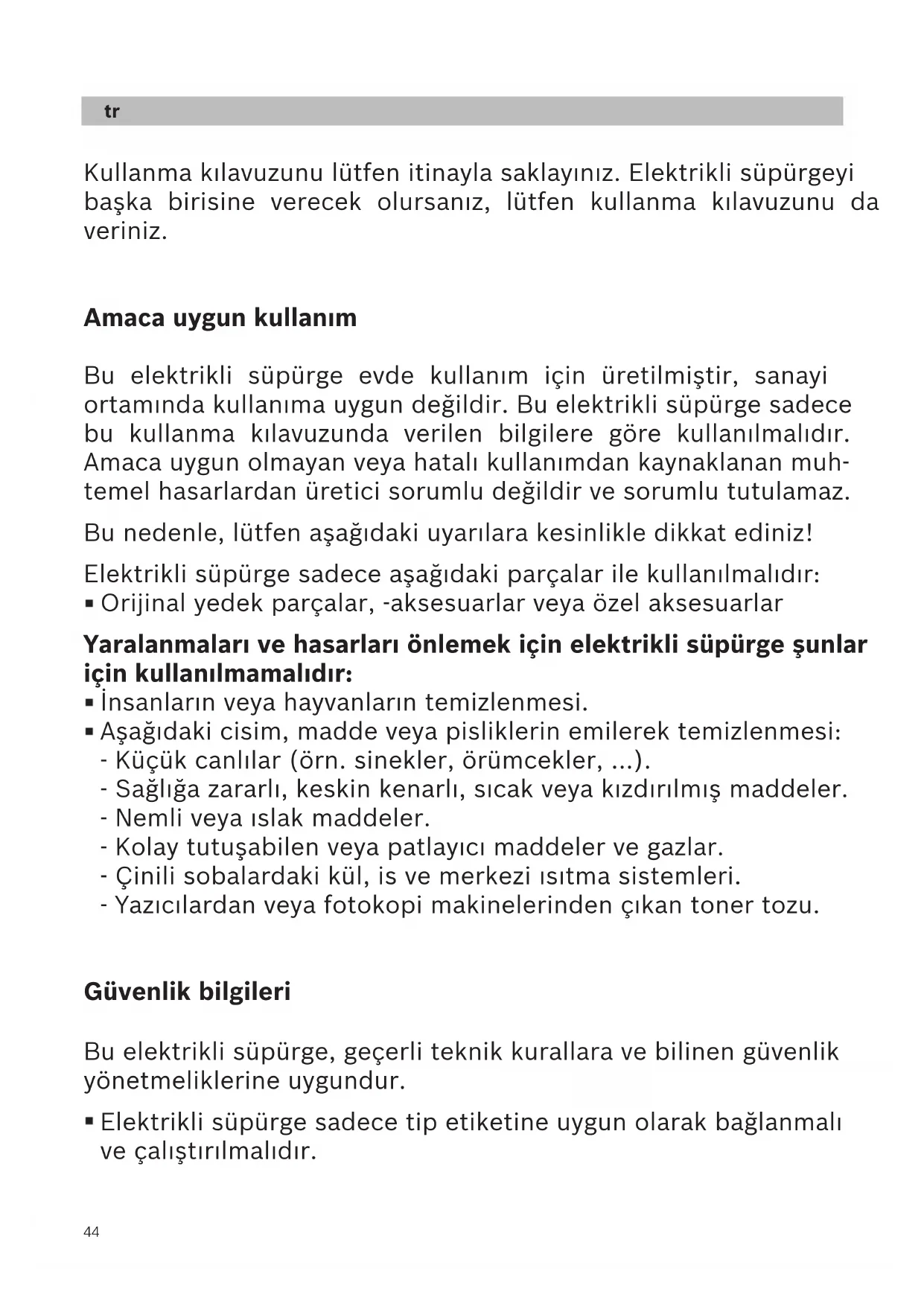

tr Kullanım kılavuzu

Kullanma kılavuzunu lütfen itinayla saklayınız. Elektrikli süpürgeyi

başka birisine verecek olursanız, lütfen kullanma kılavuzunu da

Amaca uygun kullanım

Bu elektrikli süpürge evde kullanım için üretilmiştir, sanayi

ortamında kullanıma uygun değildir. Bu elektrikli süpürge sadece

bu kullanma kılavuzunda verilen bilgilere göre kullanılmalıdır.

Amaca uygun olmayan veya hatalı kullanımdan kaynaklanan muh-

temel hasarlardan üretici sorumlu değildir ve sorumlu tutulamaz.

Bu nedenle, lütfen aşağıdaki uyarılara kesinlikle dikkat ediniz!

Elektrikli süpürge sadece aşağıdaki parçalar ile kullanılmalıdır:

Orijinal yedek parçalar, -aksesuarlar veya özel aksesuarlar

Yaralanmaları ve hasarları önlemek için elektrikli süpürge şunlar

için kullanılmamalıdır:

İnsanların veya hayvanların temizlenmesi.

Aşağıdaki cisim, madde veya pisliklerin emilerek temizlenmesi:

- Küçük canlılar (örn. sinekler, örümcekler, ...).

- Sağlığa zararlı, keskin kenarlı, sıcak veya kızdırılmış maddeler.

- Nemli veya ıslak maddeler.

- Kolay tutuşabilen veya patlayıcı maddeler ve gazlar.

- Çinili sobalardaki kül, is ve merkezi ısıtma sistemleri.

- Yazıcılardan veya fotokopi makinelerinden çıkan toner tozu.

Bu elektrikli süpürge, geçerli teknik kurallara ve bilinen güvenlik

yönetmeliklerine uygundur.

Elektrikli süpürge sadece tip etiketine uygun olarak bağlanmalı

ve çalıştırılmalıdır.

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 44de

Asla toz haznesi ve ince toz filtresi olmadan kullanılmamalıdır.

=> Cihaz zarar görebilir!

Bu cihaz 8 yaşın altındaki çocuklar ve fiziksel, algısal veya

mental yeteneklerinde eksiklikler olan veya tecrübe ve/veya

bilgi eksikliği bulunan kişiler tarafından ancak, gözetim altında

olmaları veya cihazın güvenli kullanımı hakkında bilgi

sahibi olmaları veya olası tehlikeleri bilmeleri durumunda

Çocukların cihaz ile oynamalarına izin verilmemelidir.

Temizlik ve kullanıcı bakımı işlemleri gözetim altında olmayan

çocuklar tarafından yürütülmemelidir.

Meme ve boru ile baş hizasının yakınında emme işlemi

yapmaktan kaçınınız.

=> Yaralanma tehlikesi söz konusudur!

Merdivenlerdeki kullanım sırasında cihaz her zaman kullanıcıdan

daha aşağıda bulunmalıdır.

Şebeke bağlantı kablosu ve hortum, elektrikli süpürgenin

taşınması / nakli için kullanılmamalıdır.

Uzun saatler süren sürekli çalıştırma sırasında şebeke bağlantı

kablosu tam olarak çıkarılmalıdır.

Cihazı şebekeden ayırmak için bağlantı kablosundan değil, aksi-

ne soketten çekilmelidir.

Şebeke bağlantı kablosu keskin kenarlar üzerinden geçirilmemeli

Bu cihazın elektrik bağlantı hattı zarar görmüşse herhangi bir

tehlikeyi önlemek için hatlar bayi, müşteri hizmetleri veya aynı

niteliğe sahip başka biri tarafından değiştirilmelidir.

Elektrikli süpürgede yapacağınız tüm çalışmalardan önce fişi

Hasar görmüş elektrikli süpürge çalıştırılmamalıdır. Bir arıza söz

konusu olduğu zaman, elektrik fişini prizden çekip çıkarınız.

Tehlikeli durumları engellemek için elektrikli süpürgedeki onarım

ve yedek parça değişim işlemleri sadece yetkili müşteri

hizmetleri tarafından yürütülmelidir.

Elektrikli süpürge hava şartlarından, nemden ve sıcaklıktan

Yanıcı ve alkol içeren maddeler filtre üzerine (filtre torbası,

motor koruma filtresi, dışarı üfleme filtresi vb.)

Elektrikli süpürge inşaat işlerinde kullanım için uygun değildir.

=> İnşaat artıklarının emilmesi cihazın zarar görmesine neden

Kullanılmadığında cihaz kapatılmalıdır.

Eskimiş cihazlar derhal kullanım dışı tutulmalı, daha sonra cihaz

usulüne uygun bir şekilde imha edilmelidir.

Şebeke soketi en az 16A'lık bir sigorta ile emniyete alınmış

Eğer cihaz çalıştırıldığında sigorta atacak olursa, bunun sebebi,

cihaz ile birlikte yüksek elektrik bağlantı değerine sahip başka

elektrikli cihazların da aynı anda elektrik devresinde bağlı ve

devrede olması olabilir.

Cihazın açılmasından önce en düşük güç kademesini ayarlamanız

ve daha sonra daha yüksek bir güç kademesini seçmeniz duru-

munda, sigortanın devreye sokulması engellenebilir.

İmha etmeye ilişkin uyarılar

Ambalaj, elektrikli süpürgeyi nakliyat esnasında zarar görmeye

karşı korur. Ambalaj çevreye zarar vermeyen malzemelerden iba-

rettir ve bu nedenle tekrar geri kazanılabilir. Almanya'da artık

kullanılmayan ambalaj malzemelerini, »Grüner Punkt« adını

taşıyan yeniden değerlendirme sisteminin toplama merkezlerine

gönderiniz. Kendi ülkenizde bu cins merkezler varsa, ambalaj mal-

zemelerinizi bu merkezlere göndermenizi tavsiye ederiz.

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 46de

Eski cihazlar birçok değerli malzemeler ihtiva eder. Bu nedenle,

Almanya'da eski cihazınız tekrar değerlendirilmesi için yetkili

satıcıya veya bir geri kazanma veya dönüşüm merkezine verilir.

Güncel giderme yöntemleri hakkında bilgi almak için lütfen

yetkili satıcınıza veya oturduğunuz bölge belediyesine

Filtrenin ve filtre torbasının imha edilmesi

Filtre ve filtre torbası çevreye zarar vermeyen malzemelerden

üretilmiştir. Ev çöpleri için yasaklanmış maddeler içermediği

sürece, normal ev çöpleri ile birlikte imha edilebilir.

Elektrik süpürgenizi daha verimli kullanabilmeniz için dikkat

etmeniz gereken hususlar:

Bu cihazlar ev tipi kullanıma uygundur, endüstriyel (sanayi tipi)

kullanıma uygun değildir.

Süpürülecek yerin tipine göre motor gücünü ayarlayınız.

Elektrikli süpürgeniz için her zaman orijinal yedek parça, aksesu-

ar veya özel aksesuarları kullanınız.

Eĝer, cihazınız toz torbalı ise;

Mutlaka orijinal toz torbası kullanınız. (Filtre değişim gösterge-

sinden toz torbasının doluluk oranı görülebilir.

Bu durumda toz torbası yenisi ile değiştirilmelidir.

Cihazınız toz hazneli ise;

Optimum temizlik sonuçları için güç ayar düğmesini maksimuma

getiriniz. Sadece çok hassas malzemelerde gücü daha az

ayarlamanız önerilir. (Her kullanım sonrasında bu hazne ve filtre-

lerinin temizlenmesi gerekir.)

Elektrikli süpürgeyi sadece tip (etiket) levhasındaki gibi takın ve

Cihazı dikey konumdayken çalıştırmayınız.

Kullanma kılavuzunu lütfen itinayla saklayınız. Elektrikli

üpürgenizi üçüncü şahıslara vermeniz durumunda

ütfen kullanım kılavuzunu da birlikte veriniz.

Lütfen resimli sayfaları açınız!

Cihazın teknik özellikleri

1 Fonksiyonu değiştirilebilen kilit kovanlı zemin

2 Kilit kovanlı sert zemin süpürme başlığı*

3 Zeminler için TURBO-UNIVERSAL® fırça*

6 Kayar düğmeye sahip teleskopik boru

(ve kilit açma kovanı)*

7 Sürgülü kola sahip teleskopik boru

(ve kilit açma kovanı)*

8 Şebeke bağlantı kablosu

11 Dışarı üfleme ızgarası

13 Dışarı üfleme filtresi*

14 Motor koruma filtresi, yıkanabilir

16 Toz haznesi kapağı

17 Filtre değiştirme göstergesi*

18 Yerleştirme yardımı (cihazın alt tarafında)

19 Açma/kapama tuşu ve güç ayarlama düğmesi

20 Diğer süpürme başlıkları aksesuar taşıyıcısı*

EEE Yönetmeliğine Uygundur

Elektrik bağlantısı 220-240 V**

Gerilim/Frekans 50 Hz**

Yedek parça ve özel aksesuarlar

A Değişim filtresi paketi

Filtre TİP G (VZ41AFG)

En iyi performans için: GXXL (VZ41AFGXXL)

İçindekiler: 4 açılır kapanır filtre (toz) torbası

1 mikro-hijyen filtresi

** Modele göre değişiklik gösterebilir

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 99100

B TURBO-UNIVERSAL® döşeme fırçası VZ46001

öşemeli mobilyalar, yataklar, otomobil koltukları gibi

yüzeylerde fırçalama ve emme. Özellikle hayvan tüy ve

kıllarını temizlemek için uygundur. Rulo fırçanın

tahriki elektrikli süpürgenin emme akımı aracılığıyla

Elektrik bağlantısı gerekli değildir.

C TURBO-UNIVERSAL® zemin fırçası VZ102TBB Kısa tüylü halılar ve duvardan duvara halılar için

fırçalama ve emme. Özellikle hayvan tüy ve kıllarını

emizlemek için uygundur. Rulo fırçanın tahriki

elektrikli süpürgenin emme akımı aracılığıyla

Elektrik bağlantısı gerekli değildir.

D Sert zemin ucu VZ123HD Düz zeminlerin süpürülmesi için

● Tutma kolu emme hortumunun içine takılmalı ve

yerine kilitlenmelidir.

● Tutamağı çıkarmak için her iki mandal birlikte

bastırılmalı ve emme hortumu dışarı çekilmelidir.

a)Emme hortumu bağlantı parçaları kapaktaki emme

deliğine oturtulmalıdır.

b)Emme hortumunun çıkartılması sırasında her iki

mandal birlikte bastırılmalı ve hortum dışarı

a)Tutamak teleskopik boruya doğru itilmelidir.

Bağlantıyı çözmek için tutamağı hafifçe çevirerek

b)Tutamağı teleskopik borunun içinde yerine

oturuncaya kadar itiniz. Bağlantıyı çözmek için kilit

açma kovanını bastırınız ve tutamağı çekip çıkarınız.

a)Teleskopik boruyu zemin süpürme başlığının bağlantı

yerine takınız. Bağlantıyı çözmek için boruyu hafifçe

çevirerek zemin ünitesinden çekiniz.

b)Teleskopik boruyu, zemin süpürme başlığının bağlantı

parçasına oturuncaya kadar itiniz. Bağlantının çözülmesi

için kilit açma kovanına bastırılmalı ve teleskopik boru

dışarı çekilmelidir.

● Sürgülü kol / kayar düğme ok yönünde hareket ettirilerek

teleskopik borunun kilidi açılmalı ve istenen uzunluk

● Şebeke bağlantı kablosu prize konmalı, kablo istenen

uzunlukta olacak şekilde dışarı çekilmeli ve fiş prize

● Elektrik süpürgesini Açma - Kapama tuμuna ok

yönünde basarak aç∂n∂z.

Resim Emme gücünün düzenlenmesi

Ayar düğmesi ok yönünde döndürülerek istenilen emme

ücü kademesiz olarak ayarlanacaktır.

Hassas kumaşların süpürülmesi için,

örn. döşeme, perde, vb. .

Az kirlenme durumunda günlük temizlik için.

ağlam zemin kaplamalarının, sert zeminlerin

ve çok kirli zeminlerin temizlenmesi için.

Zemin süpürme başlığına yüklenilmemelidir, sert zemin

yapısının niteliğine bağlı olarak (örn. pürüzlü, rustik

fayanslar) aşınmaya neden olabilir. Bu nedenle bunların

düzenli aralıklarla meme çalışma tabanında kontrol

edilmeleri gereklidir. Aşınmış, keskin kenarlı fırça

yüzeyleri parke veya linolyum gibi hassas sert yüzeylerde

hasarlara neden olabilir. Üretici, yıpranmış taban

memelerinin neden olduğu hasarlara karşı sorumluluk

kabul etmemektedir .

Açılır-kapanır süpürme başlığının ayarlanması:

Halılar ve halıfleksler =>

Eğer büyük parçacıkları çekecekseniz zemin süpürme

başlığının emme kanalının tıkanmaması için bu parçacıkların

ardı ardına ve dikkatlice çekilmesine dikkat ediniz. Pislik

partiküllerinin daha iyi emilebilmesi için gerekirse memeyi

Resim Ek aksesuar ile süpürme

Üniteyi ihtiyacınıza göre emme borusuna veya tutamağa

a)Aralıkların ve köşelerin vb. süpürülmesi için dar aralık

b)Kumaşlı mobilyaların, perdelerin vb. süpürülmesi için

koltuk süpürme başlığı.

c)Sert zemin süpürme başlığı

Sert zemin kaplamalarının temizlenmesi için

● Teleskopik boru yerine oturana kadar sert zemin

başlığı bağlantı parçasının içine itilmelidir.

● Bağlantının serbest kalması için kilit açma kovanına

bastırılmalı ve teleskopik boru dışarı çekilmelidir.

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 100101

Resim Sert zemin süpürme ünitesinin temizlenmesi

a)Temizleme işlemi sırasında başlık alt taraftan süpürge

ile temizlenmelidir.

b)Birikmiş tüyler ve kıllar makas kullanılarak kesilmeli ve

üpürgeyle çekilmelidir.

a)Delik başlığını tutamağa tespitleyiniz ve başlığın delik

ağzı delinecek deligin üzerine gelecek şekılde duvara

b)Cihazı düşük performans seviyesine ayarlayınız ve

c)Delik başlığı emme gücü sayesinde dilediğiniz

pozisyonda kalacaktır.

Delik başlığın sabit bir şekilde emme yapabilmesi için

duvar yüzeyinin özelliğine göre gerekirse daha yüksek

ir performans da ayarlanabilir.

Delme esnasında oluşan talaş otomatik olarak emilir.

Cihazınızda bir turbo fırça mevcutsa, lütfen birlikte

verilen kullanım kılavuzunda yer alan kullanım ve bakım

uyarılarını dikkate alınız.

Kısa süpürme molalarında cihazın arka tarafındaki park

yardımını kullanabilirsiniz.

● Cihaz kapatıldıktan sonra, zemin başlığındaki kanca

cihazın arka tarafında yer alan boşluğa itilmelidir.

Örneğin basamak gibi engellere takılmamak için cihaz

tutma kolu yardımıyla da taşınabilir.

Çalışma sona erdikten sonra

a)Elektrik fişi çekilmelidir.

b)Şebeke bağlantı kablosundan hafifçe çekiniz ve

serbest bırakınız (kablo otomatik olarak sarılır).

Cihazı saklamak/taşımak için cihazın alt tarafındaki

saklama yardımını kullanabilirsiniz.

a)Cihazı dikey olarak konumlandırınız.

b)Zemin süpürme başlığındaki kancayı cihazın alt

tarafındaki boşluğa geçiriniz.

Filtre değiştirilmesi

Dikkat: Her filtre değişiminden önce cihaz

Filtre torbasını değiştirin

● Zemin süpürme başlığı kaldırıldığında ve yüksek güç

ayarında kapaktaki filtre değiştirme göstergesi

amamen sarı olarak görünüyorsa filtre torbası

eğiştirilmelidir, hatta tam dolu olmasa bile. Böyle bir

durumda filtredeki kirin türü değişimi gerekli

Başlık, emme borusu ve emme hortumu tıkalı

olmamalıdır, bu durum da filtre değişim göstergesinin

yanmasına neden olabilir.

Tıkanmayı açmak için tutamak hortumdan

Resim Kapağın açılması

a)Kilitleme kolu ok yönünde çekilerek kapağın kilidi

b)Kapak ok yönünde açılmalıdır.

a)Filtre torbası kilit dilinden çekilerek kapatılmalıdır.

b)Filtre torbası çıkartılmalıdır.

c)Yeni filtre torbası yerleştirilmelidir.

d)Filtre torbası sonuna kadar tutucu yönünde itilmelidir.

Dikkat: Kapak sadece filtre (toz) torbası yerleştirilmiş

Motor koruma filtresinin temizlenmesi

Motor koruma filtresi düzenli aralıklarla vurularak

ve/veya yıkanarak temizlenmelidir!

● Toz haznesi kapağını açınız.

a)Motor koruma filtresini yana doğru çekerek kilidini

açınız ve ok yönünde çekerek çıkarınız.

b)Motor koruma filtresini hafifçe vurarak temizleyiniz.

c)Aşırı kirlenme durumunda motor koruma filtresi

● Bunun ardından filtre en az 24 saat süreyle kurumaya

d)Temizleme işleminden sonra motor koruma filtresini

cihaza yerleştiriniz, kilitleyiniz ve toz haznesi kapağını

Dışarı üfleme filtresinin değiştirilmesi

Mikro hijyen filtreli elektrikli süpürge

Ne zaman değiştirilmeli: Her yeni değişim filtresi

● Toz haznesi kapağı açılmalıdır.

a)Kilitleme koluna ok yönünde basılarak filtre tutucunun

b)Mikro hijyen filtresi çıkartılmalıdır.

c)Mikro hijyen filtresi değiştirilebilir.

● Filtreyi en az 24 saat kurumaya bırakınız.

d)Mikro hijyen filtresi çıkartılmalıdır. Yeni mikro hijyen

filtresi cihaza yerleştirilmelidir.

e)Filtre tutucu cihaza yerleştirilmeli ve kilitlenmelidir.

Cihazınız bir Hepa filtresi varsa bu filtre senede bir kez

Toz haznesi kapağı açılmalıdır.

)Kilitleme koluna ok yönünde basılarak Hepa filtresinin

kilidi açılmalı ve cihazdan çıkartılmalıdır.

b)Yeni hepa filtresi yerleştirilmeli ve kilitlenmelidir.

İnce toz taneciklerinin emilmesinden sonra motor

koruma filtresi temizlenmeli, gerekirse mikro hijyen

ltresi veya Hepa filtresi değiştirilmelidir.

Elektrikli süpürge temizlenmeden önce cihaz kapatılmalı

ve fişi çekilmelidir. Elektrikli süpürge ve plastik

aksesuarlara piyasada bulunan plastik temizleyicilerle

Aşındırıcı temizleme maddesi, cam temizleyici veya

çok amaçlı temizleyiciler kullanılmamalıdır. Elektrikli

süpürge kesinlikle suya sokulmamalıdır.

İhtiyaç duyulması halinde toz haznesi başka bir elektrikli

süpürge veya kuru bir bez / toz fırçası ile temizlenebilir.

Üretici firma, ürünün teknik özelliklerinde değişiklik

yapma hakkına sahiptir.

Bu ürün 2012/19/EU sayılı Atık Elektrikli ve Elektronik

Ekipmanlar Direktifi’ne göre etiketlenmiştir. Ulusal

yönetmelik (Türkiye Resmi Gazetesi No:28300 Tarih:

22.05.2012) Avrupa genelinde geçerli olan, ürünlerin

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı

Bu cihaz için satıșın gerçekleștigi ülkedeki temsil

cilig˘imiz tarafindan berlilenen garanti șartları

geçerlidir. Garanti șartları ile ilgili detaylı bilgi için;

cihazın satın alındıg˘ı bayiye ya da Tüketici

Danıșma Merkezimize bașvurabilirsiniz. Garanti

kapsamlndaki taleplerinize cevap verilebilmesi için

Yetkili Servismize, cihaza ait faturayı veya okunaklı

fotokopisini göstermeniz gerekmektedir.
