| Termék típusa | Indukciós főzőlap |
| Modell | IF330 S |
| Márka | Fagor |
| Elektromos táplálás | 220-240 V, 50/60 Hz (kábel mellékelve) |
| Főzőzónák száma | 4 főzőzóna (konfigurációtól függően) |
| Főzőzónák típusa | Indukciós, dupla zónával és zóna főzőhellyel |
| Speciális funkciók | Booster, Direct hozzáférés, Total, Késleltetett programozás, Gyorsfelfűtés (P) |
| Időzítő | Beépített automatikus kikapcsolással |
| Gyermekzár | Igen |
| Edényfelismerés | Igen (csak ferromágneses edények) |
| Automatikus kikapcsolás | Igen (1-10 óra, teljesítménytől függően) |
| Túlfolyás elleni védelem | Igen (automatikus kikapcsolás, ha gomb fedett) |
| Maradékhő jelző | Igen (H szimbólum) |
| Beépítési méretek | Lásd a használati utasítás ábráját (itt nem szerepel) |
| Felület anyaga | Vitrokerámia |
| Tisztítás és karbantartás | Nedves rongy, speciális vitrokerámia tisztítószer, kaparó |
| Pótalkatrészek | Tápkábel, tömítés, rögzítő kapcsok |
| Javíthatóság | Fagor által jóváhagyott szerviz |
| Kompatibilitás szívritmus-szabályozóval | Megfelel az elektromágneses szabványoknak (orvosi konzultáció ajánlott) |
Gyakran ismételt kérdések - IF330 S FAGOR
Felhasználói kérdések a következőről IF330 S FAGOR
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét IF330 S - FAGOR és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. IF330 S márka FAGOR.

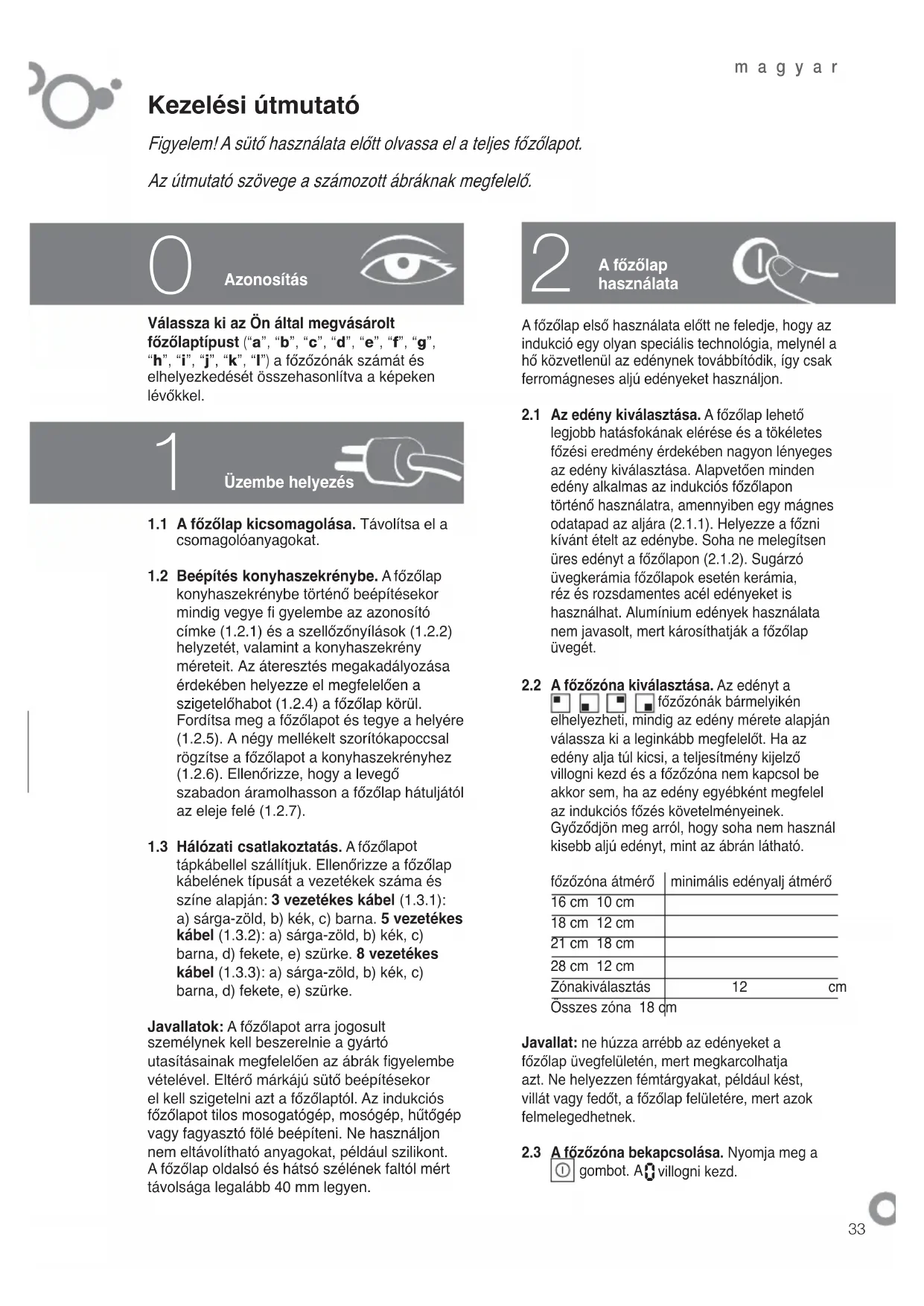

HASZNÁLATI ÚTMUTATÓ IF330 S FAGOR
Figyelem! A sütő használata előtt olvassa el a teljes főzőlapot.
Az útmutató szövege a számozott ábráknak megfelelő.
Azonosítás
Válassza ki az Ön által megvásárolt főzőlaptípust ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") a főzőzónák számát és elhelyezkedését összehasonlítva a képeken lévőkkel.
1
Üzembe helyezés
1.1 A főzőlap kicsomagolása. Távolítsa el a csomagolóanyagokat.
1.2 Beépítés konyhaszekrénybe. A főzőlap konyhaszekrénybe történő beépítésekor mindig vegye fi gyelembe az azonosító címke (1.2.1) és a szellőzőnyílások (1.2.2) helyzetét, valamint a konyhaszekrény méreteit. Az áteresztés megakadályozása érdekében helyezze el megfelelően a szigetelőhabot (1.2.4) a főzőlap körül. Fordítsa meg a főzőlapot és tegye a helyére (1.2.5). A négy mellékelt szorítókapoccsal rögzítse a főzőlapot a konyhaszekrényhez (1.2.6). Ellenőrizze, hogy a levegő szabadon áramolhasson a főzőlap hátuljától az eleje felé (1.2.7).
1.3 Hálózati csatlakoztatás. A főzőlapot tápkábellel szállítjuk. Ellenőrizze a főzőlap kábelének típusát a vezetékek száma és színe alapján: 3 vezetékes kábel (1.3.1): a) sárga-zöld, b) kék, c) barna. 5 vezetékes kábel (1.3.2): a) sárga-zöld, b) kék, c) barna, d) fekete, e) szürke. 8 vezetékes kábel (1.3.3): a) sárga-zöld, b) kék, c) barna, d) fekete, e) szürke.
Javallatok: A főzőlapot arra jogosult személynek kell beszerelnie a gyártó utasításainak megfelelően az ábrák figyelembe vételével. Eltérő márkájú sütő beépítésekor el kell szigetelni azt a főzőlaptól. Az indukciós főzőlapot tilos mosogatógép, mosógép, hűtógép vagy fagyasztó fölé beépíteni. Ne használjon nem eltávolítható anyagokat, például szilikont. A főzőlap oldalsó és hátsó szélének faltól mért távolsága legalább 40 mm legyen.
2
A főzőlap használata
A főzőlap első használata előtt ne feledje, hogy az indukció egy olyan speciális technológia, melynél a hő közvetlenül az edénynek továbbítódik, így csak ferromágneses aljú edényeket használjon.
2.1 Az edény kiválasztása. A főzőlap lehető legjobb hatásfokának elérése és a tökéletes főzési eredmény érdekében nagyon lényeges az edény kiválasztása. Alapvetően minden edény alkalmas az indukciós főzőlapon történő használatra, amennyiben egy mágnes odatapad az aljára (2.1.1). Helyezze a főzni kívánt ételt az edénybe. Soha ne melegítsen üres edényt a főzőlapon (2.1.2). Sugárzó üvegkerámia főzőlapok esetén kerámia, réz és rozsdamentes acél edényeket is használhat. Alumínium edények használata nem javasolt, mert károsíthatják a főzőlap üvegét.
2.2 A főzőzóna kiválasztása. Az edényt a főzőzónák bármelyikén elhelyezheti, mindig az edény mérete alapján válassza ki a leginkább megfelelőt. Ha az edény alja túl kicsi, a teljesítmény kijelző villogni kezd és a főzőzóna nem kapcsol be akkor sem, ha az edény egyébként megfelel az indukciós főzés követelményeinek. Győződjön meg arról, hogy soha nem használ kisebb aljú edényt, mint az ábrán látható.
| főzőzóna átmérő | minimális edényalj átmérő |
| 16 cm 10 cm | |
| 18 cm 12 cm | |
| 21 cm 18 cm | |
| 28 cm 12 cm | |
| Zónakiválasztás | 12 cm |
Összes zóna 18 cm
Javallat: ne húzza arrébb az edényeket a főzőlap üvegfelületén, mert megkarcolhatja azt. Ne helyezzen fémtárgyakat, például kést, villát vagy fedőt, a főzőlap felületére, mert azok felmelegedhetnek.
2.3 A főzőzóna bekapcsolása. Nyomja meg a gombot. A villogni kezd.
2.4 A teljesítmény kiválasztása. A és — gombokkal állítsa be a megfelelő teljesítményt.
2.5 A főzési idő beállítása. Beállíthatja, hogy a főzőzóna mennyi ideig működjön. Az időt az óra jelen lévő és — gombokkal állíthatja be. A beállított idő elteltekor a főzőzóna automatikusan kikapcsol és egy hangjelzés hallható.
SPECIÁLIS FÖZÖZÓNÁK
2.6 Dupla üvegkerámia főzőzóna: Kapcsolja be a fő zónát a legnagyobb teljesítményre (2.6.1). Ha ismét megnyomja a + gombot, a dupla zóna (2.6.2) bekapcsol, egy hangjelzés hallható és a kijelzőn megjelenik az utasítását nyugtázó pont. Ekkor beállíthatja a kívánt teljesítményt a + és gombokkal. A dupla főzőzóna kikapcsolásához nyomja meg a stop, majd a start Ⓖ gombot, és állítsa be a teljesítményt a + és -gombokkal.
2.7 Főzőzóna: Használható függetlenül, két különálló főzőzónaként □ □ , vagy a kettő együtt, egy főzőzónaként □ . Nyomja meg a használni kívánt főzőzónához tartozó gombot, majd a (2.4) szakasz lépéseit követve állítsa be a teljesítményt, a (2.5) bekezdés szerint pedig az időtartamot.
SPECIALIS FUNKCIÓK
2.8 Közvetlen hozzáférés funkció ▶. Ezzel a funkcióval közvetlenül is beállíthatja a kívánt teljesítményt.
A gombbal bekapcsolt főzőzónán nyomja meg a gombot a teljesítmény eléréséhez, amely a gyári alapértelmezett beállítás (2.8.1). A beállítás módosításához a főzőzóna kikapcsolt állapotában (a megnyomása nélkül) tartsa lenyomva néhány másodpercig a gombot, amíg egy hangjelzést hall, és a villogni kezd. A és gombokkal válassza ki a kívánt teljesítményt. A gomb ismételt megnyomásával érvényesítse a beállítást (2.8.2, 2.8.3, 2.8.4)
2.9 Total funkció Total →. Ez a funkció lehetővé teszi a teljesítmény módosítását egy beállított időtartamon belül. A gombbal bekapcsolt főzőzónán a teljesítmény a + és — gombokkal történő beállítása után nyomja meg a Total → gombot (2.9.1). Válassza ki az új teljesítményt a - és gombokkal (2.9.2), majd a jelzésnél állítsa be az időt
a + és gombokkal (2.9.3). A ← Total → gomb ismételt megnyomásával érvényesítse a beállítást. A kijelzőn az új teljesítmény és egy pont jelenik meg (2.9.4). A beállított idő elteltekor a teljesítmény visszaáll az eredeti beállításra és a pont eltűnik a kijelzőről (2.9.5).
2.10 Booster funkció Booster : Ez a funkció lehetővé teszi a maximális hőmérséklet gyors elérését, amely melegítéshez és folyadékok gyors felforralásához nagyon hasznos. A ① gombbal bekapcsolt főzőzónánál nyomja meg a Booster gombot. A kijelzőn a jelzés jelenik meg (2.10.1). Amikor a folyadék forrni kezd, a — gombbal állítsa be a kívánt teljesítményt (2.10.2).
Fontos megjegyzés: Ha a Booster funkció be van kapcsolva, a maximálisan alkalmazható teljesítmény egy szomszédos főzőzónán 6.
2.11 Késleltetett programozás ☐ Ez a funkció lehetővé teszi a főzés befejezési időpontjának és időtartamának beállítását. Egyszerre csak egy főzőzónára végezhető el a beállítás.
A gombbal bekapcsolt főzőzónánál nyomja meg a gombot (2.11.1). A pontos idő jelenik meg a kijelzőn. Ha az óra nem pontos, állítsa be a és — teljesítménybeállító gombokkal az óra két számjegyét (2.11.2), a észés és — gombjaival pedig a perc ket számjegyét (2.11.3). A gombbal érvényesítse a beállítást (2.11.4). Ezt követően ugyanezzel az eljárással állítsa be a főzés befejezési időpontját (2.11.5, 2.11.6), majd érvényesítse a gombbal (2.11.7). Ezt követően állítsa be a főzés időtartamát a jelzés és — gombjaival (2.11.8) és a gombbal érvényesítse a beállítást (2.11.9). A és — gombbal állítsa be a teljesítményt (2.11.10), majd érvényesítse a beállítást a gombbal (2.11.11). A kijelzőn megjelenik az jelzés, a készülék kikapcsol és csak egy piros pont látható a kijelzőn (2.11.12).
Fontos megjegyzés: A késleltetett programozás funkció egyszerre csak egy főzőzónán használható. A befejezési időpont, az időtartam és a teljesítmény értékeket akkor kell beállítani, amikor a számjegyek villognak.
TOVÁBBI FUNKCIÓK
2.12 Gyors melegítés funkció (P pont) P. Ez a funkció lehetővé teszi egy magasabb teljesítmény beállítását egy bizonyos időre. Tartsa nyomva a + gombot a P
eléréséig (2.12.1). Engedje fel a gombot. A P villogni kezd (2.12.2). Nyomja meg ismét a gombot a maximális teljesítmény eléréséhez (2.12.3). A gombbal válassza ki a kívánt teljesítményt (2.12.4). A P jelenik meg a kijelzőn (2.12.5). A beállított időtartam elteltekor a készülék visszaáll a beállított teljesítményre.
Javallatok: A P. teljesítmény beállítás kiválasztása után a főzőzóna kikapcsol, ha nincs kiválasztva végső teljesítmény beállítás.
Ha megnyomja valamelyik teljesítmény beállító gombot, amikor a kijelzőn a pátható, a funkció kikapcsol.
2.13 Gyermekzár funkció: Ahhoz, hogy gyermekek ne tudják módosítani a beállításokat, tartsa nyomva 3 másodpercig a gombot. A gyermekzár feloldásához ismételje meg az eljárást.
2.14 Hangjelzés: A hangjelzés kikapcsolásához kapcsolja ki a főzőlapot. Nyomja meg a + teljesítmény beállító gombot és a jobb alsó főzőzóna idő gombját egyszerre, amíg a bE EP felirat megjelenik a kijelzőn. Tartsa nyomva a gombokat, amíg a kijelzés eltűnik (2.14.1). A visszakapcsoláshoz ismételje meg az eljárást.
Javallatok: Lehetőleg két ellentétes oldalon lévő főzőzónát használjon.
Ügyeljen, hogy az edények ne ütődjenek az üveghez.
Indukciós főzőlapokhoz használható edényeket alkalmazzon.
Vastag, lapos aljú edényeket használjon.
Figyelmeztetések: Ha valamilyen tárgyat hagy az érzékelőkön, a készülék hangjelzést ad és a főzőzóna kikapcsol.
Egy biztonsági idő eltelte után a főzőlap automatikusan kikapcsol. A biztonsági idő (1–10 óra) a beállított teljesítménytől függ.
Folyadékok nagy teljesítményen történő forralásakor zúgó hangot hallhat. Ennek oka a főzőlap frekvenciacsatolása, nem pedig működési rendellenesség.
A sugárzó főzőzónákat is tartalmazó típusoknál ne érintse meg ezeket a zónákat, mert égési sérülést szenvedhet.
3
Karbantartás és tisztítás
Mivel az indukciós főzőlapok üvege nem melegszik fel jelentősen, egyszerűen tisztítható.
A ráfolyt vagy ráfröccsent szennyeződést a lehető leggyorsabban törölje le nedves konyharuhával vagy több rétegű papírtörlővel. Makacsabb szennyeződések esetén használjon üvegkerámia főzőlapokhoz való speciális tisztítószert. Sugárzó főzőzónákat is tartalmazó főzőlapok esetén az üveg nagyon magas hőmérsékletűvé válhat. A lehető leghamarabb tisztítsa meg, mielőtt a szennyeződés rászáradna. A forró szennyeződések tisztításához használjon szappanos vízzel megnedvesített szivacsot és speciális üvegtisztítót.
Ne használjon göztisztítót.
A dörzshatású tisztítószerek vagy kemény fém súrolószivacs használata összekarcolhatja vagy akár el is törheti a főzőlap üvegfelületét.
Az esetleges cukorszennyeződéseket azonnal távolítsa el, mert károsíthatják a főzőlap felületét.
4
Hibaelhárítás
A főzőlap nem kapcsol be. Ellenőrizze, hogy a tápcsatlakozó csatlakoztatva van-e és ellenőrizze a differenciálkapcsolókat is.
A differenciálkapcsoló kioldott. Ellenőrizze a csatlakozást.
Egy jelzőlámpa világít, amikor a főzőlap csatlakoztatva van. Ez normális jelenség. Az üzenet 30 másodperc elteltével eltűnik.
A főzőlap első néhány használatakor kellemetlen szagot érezhet. Melegítsen vizet mindegyik főzőzónán ½ óráig.
A főzőlap nem kapcsol be és egy üzenet jelenik meg. Hívja a szakszervizt.
A főzőlap nem kapcsol be és a kijelzön a jelzés jelenik meg. Kapcsolja ki a gyermekzárat (4.1.1).
A főzőlap nem kapcsol be. A kijelzön a vagy az F7 jelzés jelenik meg és hangjelzés
hallható. Tisztítsa meg a főzőlapot vagy távolítsa el az érzékelőkön lévő tárgyakat (4.1.2).
A – vagy az F7 jelzés jelenik meg. Az elektromos áramkörök túlmelegedtek (4.1.3).
Az ellenőrző jelzőlámpák működés közben villognak. Nem megfelelő edényt használ.
Alacsony teljesítmény beállítása esetén lehülés közben pattogó zaj hallható. Ez a normál működés velejárója. A főzőlap be- és kikapcsol, valamint beállítja a kiválasztott teljesítményszintet.
A ventilátor tovább működik a főzőlap kikapcsolása után. Ez a normál működés velejárója. A ventilátor segíti az elektromos áramkörök lehülését.
5
Biztonság
- A főzőlap tápellátását biztosító áramkört legalább egy érintkezős leválasztó kapcsolóval kell ellátni, melynek érintkezői között a minimális távolság 3 mm legyen.
- Az üzembe helyezéskor a méretezést az adattáblán szereplő maximális teljesítménynek megfelelően kell elvégezni az elektromos csatlakozódugónak pedig szabványos földelés csatlakozóval kell rendelkeznie.
- Ha a kábel megsérül, a veszély megelőzése érdekében cseréltesse ki a vevőszolgálaton vagy megfelelő szakképzettséggel rendelkező szerelővel.
- Az indukciós zónák edényérzékelő rendszerrel rendelkeznek. Kizárólag akkor melegednek fel, ha edény van rajtuk.
- Minden használat után kapcsolja ki a főzőzónát a vezérlőpanelen, ne bízza a kikapcsolást az edényérzékelőre.
- Ha az üveg felülete megreped vagy eltörik, az áramütés megelőzése érdekében húzza ki a készüléket a konnektorból. Ne használja a főzőlapot az üveg kicserélése nélkül.
- Ne engedjen kisgyermekeket a főzőlap közelébe és használja a gyermekzárat, nehogy a gyermekek a kezelőszervekkel játszanak.
- A készüléket nem használhatják csökkent képességekkel rendelkező személyek.
- A főzőlapot csak a gyártó jóváhagyásával rendelkező szerelő szerelheti be a gyártó utasításainak és ábráinak megfelelően.
- Intenzív használat után a főzőzóna forró maradhat, és a H jelzés látható. Ilyen esetben ne érintse meg ezeket a zónákat (5.1.1).
- Fröccsenés elleni védelem: Ha valamilyen folyadék kifut a forraláskor, vagy valamilyen tárgyat helyez az érzékelőkre, illetve letakarja azokat, a kijelzőn a — jelzés jelenik meg és egy hangjelzés hallható, majd a főzőlap kikapcsol. Tisztítsa meg az üveget vagy távolítsa el a tárgyat, és kapcsolja be ismét a főzőlapot (5.1.2, 5.1.3).
- Automatikus kikapcsolás: Ha elfelejti kikapcsolni a főzőlapot, 1–10 óra elteltével a készülék automatikusan kikapcsol, a beállított teljesítménytől függően.
Fontos! Pacemakerrel és aktív implantátummal rendelkező felhasználók figyelmébe: A főzőlap funkciói megfelelnek az elektromágneses összeférhetőség szabályainak (2004/108/EK irányely). A készüléket úgy terveztük, hogy ne lépjen kölcsönhatásba egyéb, az irányelvnek szintén megfelelő elektromos eszközökkel. Az indukciós főzőlap mágneses mezőt hoz létre közvetlen környezetében. A főzőlap és a pacemaker kölcsönhatásának elkerülése érdekében a pacemakernek is meg kell felelnie a vonatkozó szabályoknak. A pacemakerrel és megfelelőségével kapcsolatosan vegye fel a kapcsolatot annak gyártójával vagy az orvosával.
Környezetvédelem
A főzőlap tervezésekor különös gondot fordítottunk a környezetvédelemre.
Tisztelje Ön is környezetét! Használja az egyes főzéstípusoknak leginkább megfelelő teljesítmény beállítást. Sugárzó főzőzónával rendelkező típus esetén egy másik edényt helyezhet az előző helyére, így a felhalmozott hőmennyiség kihasználásával energiát takarít meg.
Amikor csak lehetséges, használjon fedőt a párolgás által okozott hőveszteség csökkentése érdekében.
Elektromos és elektronikus berendezések hulladékkezelése.
Ne dobja ki a készüléket a háztartási hulladékkal. Szállítsa a főzőlapot megfelelő gyűjtőhelyre. A háztartási készülékek újrahasznosításával megelőzhetők az egészségre és környezetre gyakorolt negatív hatások és hozzájárulhat az energia és egyéb természeti erőforrások megtakarításához.
További információért kérjük, vegye fel a kapcsolatot a helyi hatóságokkal vagy az üzlettel, ahol a főzőlapot vásárolta.
