Typ výrobku	Indukčná varná doska
Model	IF330 S
Značka	Fagor
Elektrické napájanie	220-240 V, 50/60 Hz (kábel súčasťou balenia)
Počet varných zón	4 varné zóny (podľa konfigurácie)
Typ varných zón	Indukcia s dvojitou varnou zónou a zónou Zone
Špeciálne funkcie	Booster, Priamy prístup, Total, Odložené programovanie, Rýchly ohrev (P)
Časovač	Integrovaný s automatickým vypnutím
Detská poistka	Áno
Detekcia nádoby	Áno (iba feromagnetické nádoby)
Automatické vypnutie	Áno (od 1 do 10 hodín podľa výkonu)
Ochrana proti pretečeniu	Áno (automatické vypnutie, ak je tlačidlo zakryté)
Indikátor zvyškového tepla	Áno (symbol H)
Rozmery na zabudovanie	Pozri schéma v návode (nie je tu uvedené)
Materiál povrchu	Vitrokeramika
Čistenie a údržba	Vlhká handrička, špeciálny prípravok na vitrokeramiku, škrabka
Náhradné diely	Napájací kábel, tesniaca páska, upevňovacie spony
Opraviteľnosť	Autorizovaný servis Fagor
Kompatibilita s kardiostimulátormi	V súlade s elektromagnetickými normami (odporúča sa konzultácia s lekárom)

Často kladené otázky - IF330 S FAGOR

Aké nádoby používať na indukčnej varnej doske?

Používajte nádoby s feromagnetickým dnom (magnet musí priľnúť k dnu). Nádoby z keramiky, medi alebo nehrdzavejúcej ocele sú vhodné aj pre žiarivé varné zóny. Vyhnite sa hliníku, ktorý môže zafarbiť sklo.

Čo robiť, ak sa doska nezapne?

Skontrolujte elektrické pripojenie a poistky/ističe. Ak displej zobrazuje ^07, odomknite detskú poistku. Ak chybové hlásenie pretrváva, kontaktujte servis.

Ako používať funkciu Booster?

Zapnite varnú zónu stlačením , potom stlačte Booster. Displej zobrazí l. Pozor: maximálny výkon susednej varnej zóny je obmedzený na 6, keď je Booster aktívny.

Ako uzamknúť varnú dosku pre detskú bezpečnosť?

Podržte stlačené tlačidlo → na 3 sekundy na aktiváciu zámku. Na deaktiváciu zopakujte rovnaký postup.

Čo znamená symbol H zobrazený na doske?

Symbol H znamená, že varná zóna je po použití ešte horúca. Nedotýkajte sa zóny, kým symbol nezmizne.

Ako čistiť vitrokeramickú dosku?

Ihneď vyčistite pretečené tekutiny vlhkou handričkou alebo savým papierom. Na odolné škvrny použite špeciálny prípravok na vitrokeramiku a škrabku. Nepoužívajte abrazívne prostriedky ani kovové kefy.

Prečo doska počas varenia bzučí?

Je to normálne, najmä pri vysokom výkone. Je to spôsobené frekvenčným prepojením medzi varnými zónami a nádobami. Neobávajte sa.

Ako naprogramovať automatické vypnutie varnej zóny?

Vyberte varnú zónu, nastavte výkon, potom pomocou tlačidiel + a - na časovači vyberte čas. Po uplynutí času sa varná zóna automaticky vypne s zvukovým signálom.

Doska sa sama vypína, je to normálne?

Áno, doska má automatické bezpečnostné vypnutie (1 až 10 hodín podľa výkonu). Okrem toho sa pri pretečení alebo pri objekte na tlačidlách automaticky vypne.

Môžem použiť hliníkovú alebo medenú nádobu na indukčnej varnej zóne?

Nie, na indukčných varných zónach fungujú iba feromagnetické nádoby. Hliníkové nádoby nie sú detekované a môžu zafarbiť sklo.

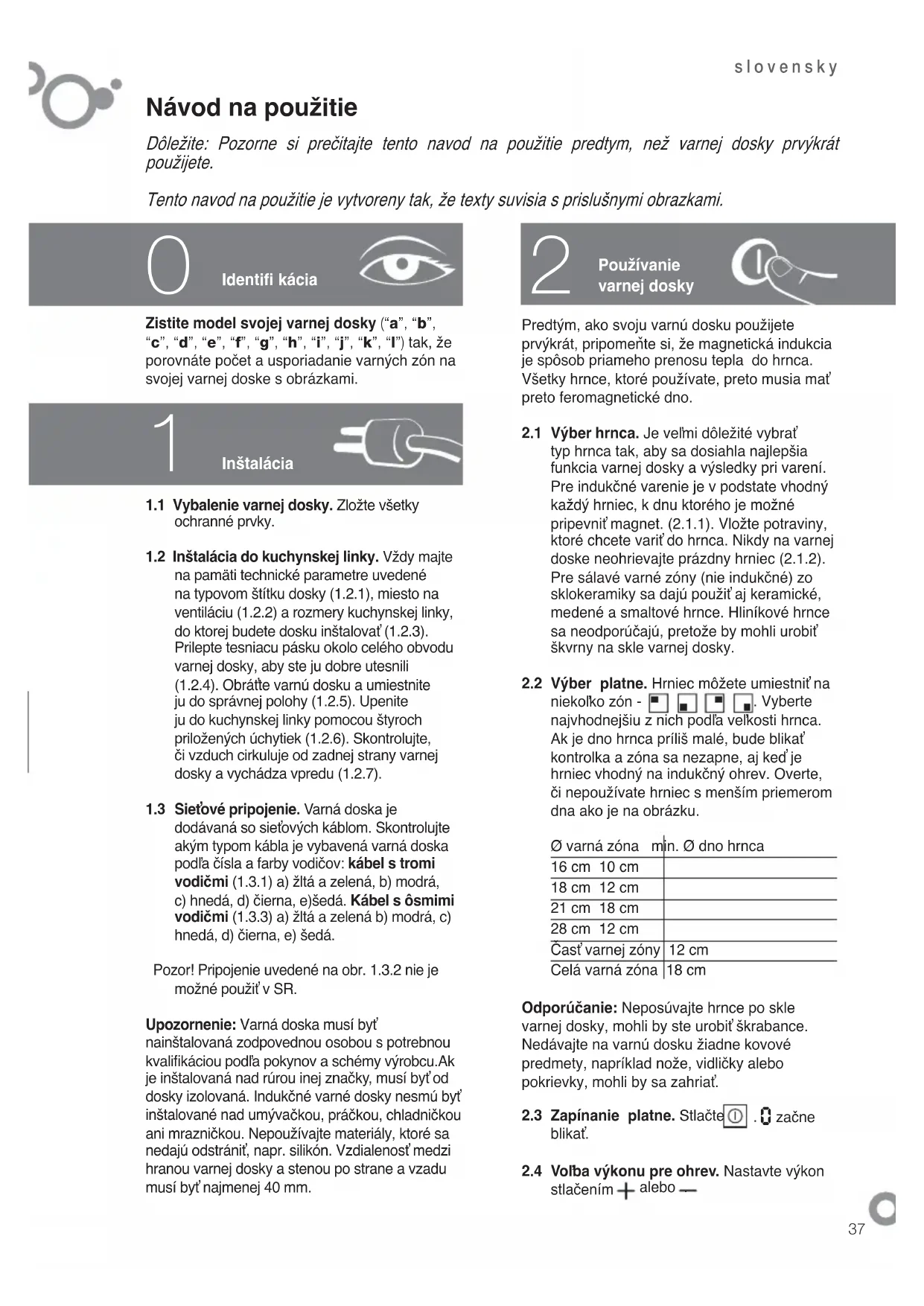

NÁVOD NA OBSLUHU IF330 S FAGOR

Dôležite: Pozorne si prečitajte tento navod na použitie predtym, než varnej dosky prvýkrát použijete.

Tento navod na použitie je vytvoreny tak, že texty suvisia s prislušnymi obrazkami.

Identifi kácia

Zistite model svojej varnej dosky ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") tak, že porovnáte počet a usporiadanie varných zón na svojej varnej doske s obrázkami.

Inštalácia

1.1 Vybalenie varnej dosky. Zložte všetky ochranné prvky.
1.2 Inštalácia do kuchynskej linky. Vždy majte na pamäti technické parametre uvedené na typovom štítku dosky (1.2.1), miesto na ventiláciu (1.2.2) a rozmery kuchynskej linky, do ktorej budete dosku inštalovať (1.2.3). Prilepte tesniacu pásku okolo celého obvodu varnej dosky, aby ste ju dobre utesnili (1.2.4). Obrátte varnú dosku a umiestnite ju do správnej polohy (1.2.5). Upenite ju do kuchynskej linky pomocou štyroch priložených úchytiek (1.2.6). Skontrolujte, či vzduch cirkuluje od zadnej strany varnej dosky a vychádza vpredu (1.2.7).
1.3 Sieťové pripojenie. Varná doska je dodávaná so sieťových káblom. Skontrolujte akým typom kábla je vybavená varná doska podľa čísla a farby vodičov: kábel s tromi vodičmi (1.3.1) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e)šedá. Kábel s ôsmimi vodičmi (1.3.3) a) žltá a zelená b) modrá, c) hnedá, d) čierna, e) šedá.

Pozor! Pripojenie uvedené na obr. 1.3.2 nie je možné použit' v SR.

Upozornenie: Varná doska musí byt'nainštalovaná zodpovednou osobou s potrebnou kvalifikáciou podľa pokynov a schémy výrobcu.Ak je inštalovaná nad rúrou inej značky, musí byt' od dosky izolovaná. Indukčné varné dosky nesmú byt' inštalované nad umývačkou, práčkou, chladničkou ani mrazničkou. Nepoužívajte materiály, ktoré sa nedajú odstránit, napr. silikón. Vzdialenost'medzi hranou varnej dosky a stenou po strane a vzadu musí byt' najmenej 40 mm.

Používanie varnej dosky

Predtým, ako svoju varnú dosku použijete prvýkrát, pripomeňte si, že magnetická indukcia je spôsob priameho prenosu tepla do hrnca. Všetky hrnce, ktoré používate, preto musia mat' preto feromagnetické dno.

2.1 Výber hrnca. Je velmi dôležité vybrat' typ hrnca tak, aby sa dosiahla najlepšia funkcia varnej dosky a výsledky pri varení. Pre indukčné varenie je v podstate vhodný každý hrniec, k dnu ktorého je možné pripevnit' magnet. (2.1.1). Vložte potraviny, ktoré chcete varit' do hrnca. Nikdy na varnej doske neohrievajte prázdny hrniec (2.1.2). Pre sálavé varné zóny (nie indukčné) zo sklokeramiky sa dajú použit' aj keramické, medené a smaltové hrnce. Hliníkové hrnce sa neodporúčajú, pretože by mohli urobit' škvrny na skle varnej dosky.
2.2 Výber platne. Hrniec môžete umiestnit' na niekolko zón - □ □ □ □. Vyberte najvhodnejšiu z nich podľa veľkosti hrnca. Ak je dno hrnca príliš malé, bude blikať kontrolka a zóna sa nezapne, aj keď je hrniec vhodný na indukčný ohrev. Overte, či nepoužívate hrniec s menším priemerom dna ako je na obrázku.

∅ varná zóna min. ∅ dno hrnca

16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Časť varnej zóny	12 cm
Celá varná zóna	18 cm

Odporúčanie: Neposúvajte hrnce po skle varnej dosky, mohli by ste urobit' škrabance. Nedávajte na varnú dosku žiadne kovové predmety, napríklad nože, vidličky alebo pokrievky, mohli by sa zahriat'.

2.3 Zapínanie platne. Stlačte ⓘ . 0 začne blikat'.
2.4 Volba výkonu pre ohrev. Nastavte výkon stlačením + alebo —

2.5 Volba doby varenia 📊 Môžete zvolit, ako dlho chcete, aby zóna hriala. Zvolte dobu stlačením + alebo —na ikone hodín 📊. Akonáhle zvolený čas uplynie, platňa sa automaticky vypne a ozve sa pípnutie.

ŠPECIÁLNE VARNÉ ZÓNY

2.6 Dvojitá varná zóna: Zapnite hlavnú zónu na maximum (2.6.1). Ak znova stlačíte +, aktivujete tým dvojitú zónu (2.6.2), ozve sa pípnutie a na displeji sa objaví bodka, potvrdí váš pokyn. Teraz môžete nastavit výkon podľa potreby +, -Aby ste dvojitú zónu vypli, stlačte stop a potom štart ① , a nastavte výkon + .—

2.7 Oválna varná zóna: Dá sa používať nezávisle ako dve jednotlivé zóny □ □ , alebo môžu byť použité spoločne akko jedna □ zóna. Stlačte tlačítko Ⓕ zóny, ktorú chcete používať a potom úrobte kroky podľa bodu (2.4) pre nastavenie výkonu, a bodu (2.5) pre nastavenie času.

ŠPECIÁLNE FUNKCIE

2.8 Priamy prístup|► . Táto funkcia umožňuje priamy prístup k zvolenému výkonu.

Ked'je platna zapnutá ①, stlačte ▶ aby ste sa dostali k nastaveniu výkonu 8 čo je nastavenie z výroby (2.8.1). Aby ste ho zmenili, pri vypnutej platni (bez stlačenia ①), stlačte ▶ a pár sekúnd ho držte stlačený, pokial' sa neozve pípnutie a 8 nezačne blikat'. Zvol'te nový stupeň výkonu stlačením + . Potvrdte ho novým stlačením ▶ (2.8.2, 2.8.3, 2.8.4).

2.9 Funkcia Total ← Tlačněžní Vám zmenu výkonu počas zvolenej doby. Pri zapnutej platni Ⓞ a nastavenom výkonu + , — stlačte (2.9.1) Zvolte nový výkon pomocou tlačitok + — (2.9.2) a zvolte čas pomocou + na symbole Ⓟ (2.9.3). Potvrďte to novým stlačením tlačítka ← Total displeji sa objaví nový výkon a za ním bodka (2.9.4). Po uplynutí zvolenej doby, sa nastavený výkon vráti na svoju pôvodnú hodnotu a bodka zmizne (2.9.5).

2.10 Funkcia Booster Booster : Táto funkcia umožňuje rýchle dosiahnutie maximálnej teploty, čo je užitočné pre rýchle ohriatie tekutín alebo ich uvedenie do varu. Pri

Dôležitá poznámka: Ked'je aktivované tlačítko Booster, potom maximálny výkon, ktorý môžete použit na susednej platni, je stupeň 6.

2.11 Programovanie oneskorenej doby varenia 📁 : Táto funkcia umožňuje nastavit koniec doby varenia a jej trvanie. Vždy sa dá použit’iba na jednu varnú zónu.

Pri zapnutej zóne stlačte (2.11.1). Na displeji sa objaví momentálny čas. Ak nie je správny, nastavte hodiny pomocou tlačítok na nastavenie výkonu +, —(2.11.2) a minúty tlačítkami, — na symbole (2.11.3). Potvrďte čas stlačením tlačítka (2.11.4). Potom použite rovnaký postup na nastavenie času konca varenia (2.11.5, 2.11.6) a potvrďte ho stlačením (2.11.7). Nastavte dobu varenia pomocou tlačítok + na symbole (2.11.8) a potvrďte ho stlačením (2.11.9). Zvolte nastavenie výkonu stlačením + , — (2.11.10) a potvrďte stlačením (2.11.11). Na displeji sa objaví Au ro , potom táto značka zmizne a zostane iba červená bodka (2.11.12).

Dôležitá poznámka: Funkcia "programovanie oneskorenej doby" sa nedá naraz použit' na viac ako jednej zóne. Koniec, doba a nastavenie výkonu musia byt' nastavované, ked' číslice blikajú.

ĎALŠIE FUNKCIE

2.12 Rýchly ohrev (P s bodkou) P.Táto funkcia umožňuje vyššie nastavenie výkonu na určitý čas. Stlačte +, pokial' na neobjaví P (2.12.1). Uvolhite tlačítko, P začne blikat' (2.12.2). Stlačte znova +, zmení sa nastavenie maximálneho výkonu P. (2.12.3). Stlačte a zvolte žiadaný výkon (2.12.4). Na displeji sa objaví P(2.12.5). Akonáhle ubehne výrobcom nastavený čas, vráti sa zóna na predtým nastavený výkon.

Odporúčanie: Ak po volbe nastavenia výkonu P., nie je vybraný konečný pracovný výkon, platňa sa vypne.

Ak Pje na displeji, môžete túto funkciu zrušit' stlačením ktoréhokolvek tlačítka na nastavenie výkonu.

2.13 Detský zámok: Aby ste zabránili detom zmeniť nastavenia, stlačte tlačítko a podržte ho 3 sekunky. Prte odblokovanie zámku proces zopakujte.

2.14 Bzučiak: Aby ste mohli bzučiak deaktivovat', musí byt' vypnutá varná doska. Stlačte súčasne tlačítka + na nastavenie výkonu a nastavenie času pravej dolnej platne, pokiaľ sa na displeji neobjaví bE EP Podržte tlačítka stlačené, pokiaľ znaky nezmiznú (2.14.1). Na jeho aktivovanie proces zopakujte.

Odporúčania: Je lepšie používať varné zóny na opačných koncoch.

Vyvarujte sa úderom hrnca o sklo.

Na indukčné varenie používajte vhodné hrnce.

Používajte hrnce s hrubým a rovným dnom.

Upozornenie: Ak na senzoroch necháte akýkolvek predmet, ozve sa bzučiak a varná doska sa vypne.

Varná doska sa vypína automaticky po uplynutí výrobcom nastavenej bezpečnej doby.

Táto doba závisí na zvolenom nastavení výkonu (1-10 hodín). Ak varíte tekutiny pri vyššom výkone, budete počuť bzučivý zvuk. Ten vzniká kvôli frekvenčnej väzbe platne a je normalny.

Pri zmiešaných modeloch so sálavými platňami sa týchto zón nedotýkajte, pretože by ste sa mohli popálit' aj po ich vypnutí.

3

Údržba a čistenie

Pretože sklo na indukčnej varnej doske sa príliš nezahrieva, lahko sa čistí. Ale mali by ste všetky vytečené potraviny čo najskôr očistiť pomocou vlhkej utierky alebo papierových utierok.

Na odolnejšie škvrny použite výrobky určené na čistenie sklokeramiky.

Pri zmiešaných modeloch so sálavými zónami dosiahne sklo vysokú teplotu. Mali by ste ho vyčistiť čo najskôr a nenechat' na ñom zaschnúť škvrny.

Na vyčistenie vypálených škvrn použite hubku a saponátovú vodu a špeciálnu stierku na sklo. Nepoužívajte parný čistič.

Použitie drsniacich čistidiel alebo tvrdých kovových brúsnych podložiek na čistenie varnej dosky môže urobit' škrabace a môže spôsobit' prasknutie skla. Ihned' odstráňte všetky škvrny od cukru a zvyškov cukru, pretože by mohli poškodit' povrch varnej dosky.

4

Riešenie problémov

Varná doska sa nezapne a objaví sa správa. Volajte servis.

Varná doska sa nezapne a na displeji sa objaví 07. Vypnite detskú poistku (4.1.1).

Varná doska sa nezapne. Na displeji sa objaví alebo a ozve sa pípnutie. Vyčistite varnú dosku alebo odstráněte zo senzorov všetky predmety (4.1.2).

Objaví sa alebo F7. Elektronické obvody sú prehriate (4.1.3).

Počas prevádzky bliká kontrolka. Je použitý nevhodný hrniec.

Pri nízkom nastavení výkonu sa pri ochladzovaní ozýva cvakanie. To je normálne. Varná doska sa zapína a vypína, sama sa nastavuje podľa zvoleného nastavenia výkonu.

• Do elektrickej inštalácie musí byť zaradený vypínač, ktorý odpojí všetky póly so vzdialenostou medzi kontaktami aspoň 3 mm v rozpojenom stave.
• Inštalácia musí byt' dimenzovaná na maximálny príkon uvedený na štítku a zástrčka musí mat' riadne uzemnenie.
• Ak je kábel poškodený, musí byť vymenený zodpovednou osobou s potrebnou kvalifi káciou, aby sa nestal úraz.
• Indukčné platne majú systém pre detekovanie hrncov, Hrejú iba vtedy, ak je na nich hrniec postavený.
• Po každom použití vypnite platňu na ovládacom paneli. Nenechávajte to na detektor rozpoznania hrnca.
• Ak by povrch skla praskol, alebo sa zlomil, ihned' odpojte zariadenie od el. siete aby ste neriskovali úraz elektrickým prúdom. Nepoužívajte varnú dosku, pokial' sklo nebude vymenené.
• Nepúšťajte malé deti k varnej doske a použite detskú poistku, aby ste im zabránili hrat sa s ovládačmi.
• Toto zariadenie nie je určené na použitie osobám so zníženými ment.schopnostami.

• Varnú dosku musí nainštalovať zodpovedná osoba s potrebnou kvalifikáciou podľa pokynov a schémy výrobku.

• Po intenzívnom používaní môže byt'varná zóna horúca a objaví sa písmeno H. Nedotýkajte sa týchto zón (5.1.1).

• Ochrana pred pretečením: Ak by sa nejaká tekutina vyliala, alebo by na senzoroch bol umiestnený nejaký predmet, ktorý by ich zakryl, objaví sa na displeji ozve sa pípnutie a varná doska sa vypne. Vyčistite sklo alebo odstráňte predmet a znova zapnite varnú dosku (5.1.2, 5.1.3).
• Automatické vypnutie: Ak ste zabudli platňu vypnút, automaticky sa vypne sama po uplynutí 1-10 hodín, podľa nastaveného výkonu.

Dôležité: Dôležitá poznámka pre používatel'ov kardiostimulátorov a aktívnych implantátov: Funkcia varnej dosky zodpovedá súčasným predpisom pre elektromagnetické rušenie (smernica 2004/108/ES). Je skonštruovaná tak, aby nenarúšala funkcie iných elektrických prístrojov, ak vyhovujú tejto norme. Indukčné varné dosky vytvárajú v okolitom prostredí magnetické pole. Aby ste zabránili interferencii medzi varnou doskou a kardiostimulátorom, musí byť kardiostimulátor skonštruovaný podľa rovnakej smernice. Ohľadne kariostimulátora a jeho prispôsobeniu sa poradťe s jeho výrobcom alebo s Vaším lekárom.

Životné prostrdie

Varná doska je skonštruovaná so zretelbom na ochranu životného prostredia.

Vážte si životné prostredie. Na každý druh varenia používajte najvhodnejší výkon. Ak chcete, môžete pri modeloch so sálavými zónami postaviť dálší hrniec na rovnaké miesto, aby ste využili akumulované teplo a tým ušetríte energiu. Kedykolvek môžete, používajte pokrievky, aby ste zmenšili stratu tepla odparovaním.

Zaobchádzanie s elektrickým a elektronickým odpadom.

Nelikvidujte toto zariadenie spoločne s bežným domácim odpadom. Odvezte varnú dosku do špeciálneho zberného strediska. Recyklácia domácich zariadení obmedzuje negatívne dôsledky na zdravie a životné prostredie a umožňuje úspory energie a zdrojov. Pre dálšie informácie kontaktujte Váš miestny úrad alebo obchod, v ktorom ste varnú dosku zakúpili. Bližšie informácie na www. envidom.sk
