HASZNÁLATI ÚTMUTATÓ KD-32W800 SONY

Bezdrôtová technológia

Protokol IEEE 802.11a/b/g/n

Bluetooth® verzia 5.0

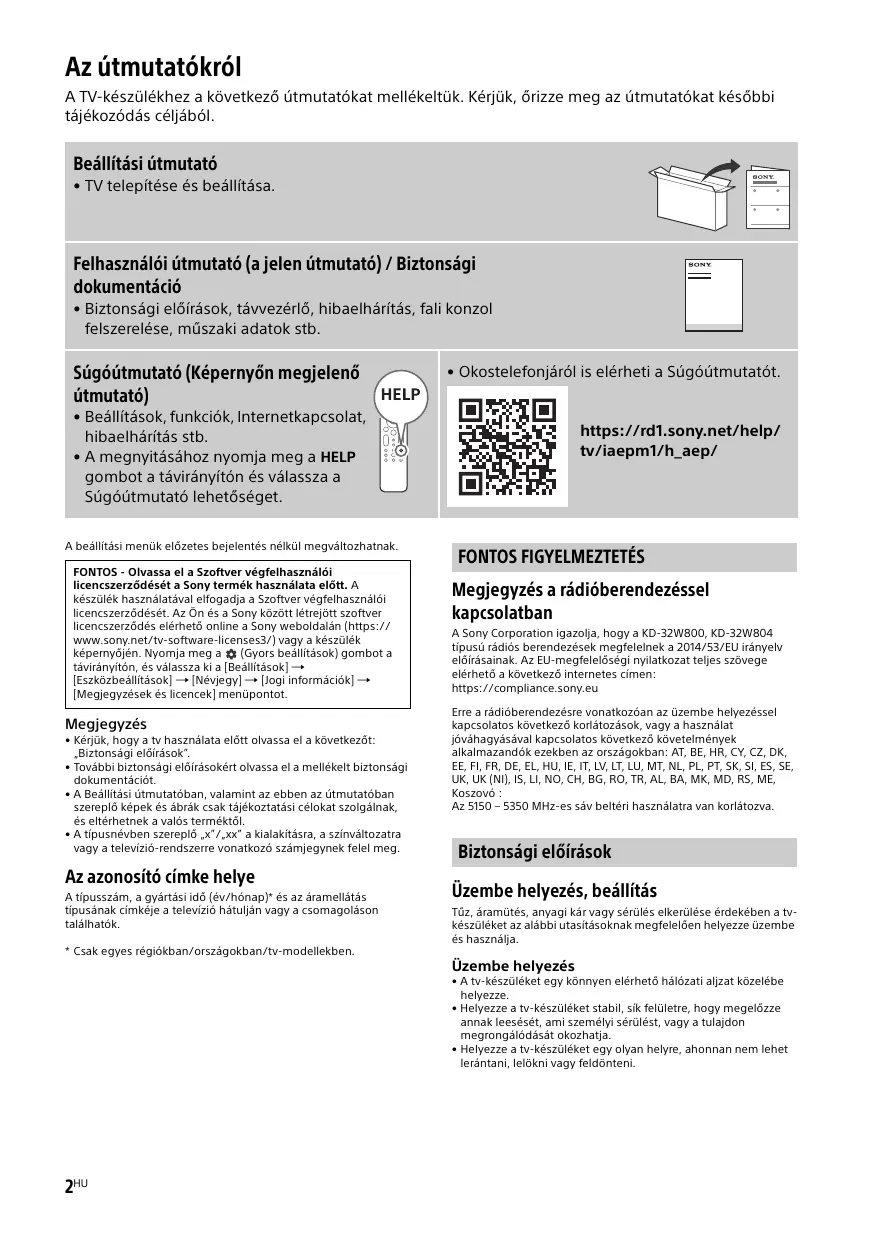

A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

• TV telepítése és beállítása.

SONY

Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

- Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.

Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.
• A megnyitásához nyomja meg a HELP gombot a távirányítón és válassza a Súgóútmutató lehetőséget.

- Okostelefonjáról is elérheti a Súgóútmutatót.

A beállítási menük előzetes bejelentés nélkül megváltozhatnak.

FONTOS - Olvassa el a Szoftver végfelhasználói licencszerződését a Sony termék használata előtt. A készülék használatával elfogadja a Szoftver végfelhasználói licencszerződését. Az Ōn és a Sony között létrejött szoftver licencszerződés elérhető online a Sony weboldalán (https://www.sony.net/tv-software-licenses3/) vagy a készülék képernyőjén. Nyomja meg a ☎ (Gyors beállítások) gombot a távirányítón, és válassza ki a [Beállítások] → [Eszközbeállítások] → [Névjegy] → [Jogi információk] → [Megjegyzések és licencek] menúpontot.

Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.
• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.
• A típusnévben szereplő „x”/„xx“ a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg.

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap)* és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók.

* Csak egyes régiókban/országokban/tv-modellekben.

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel kapcsolatban

A Sony Corporation igazolja, hogy a KD-32W800, KD-32W804 tipusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó :

Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva.

Biztonsági előírások

Üzembe helyezés, beállítás

Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tvkészüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

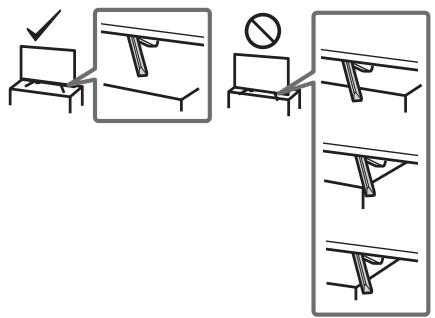

- Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg a tv-állványon, az a tv-készülék eldölését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti.

• A tv-készülék szállítása előtt húzza ki az összes kábelt.
• A tv-készülék szállításához legalább két ember szükséges.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre.
• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

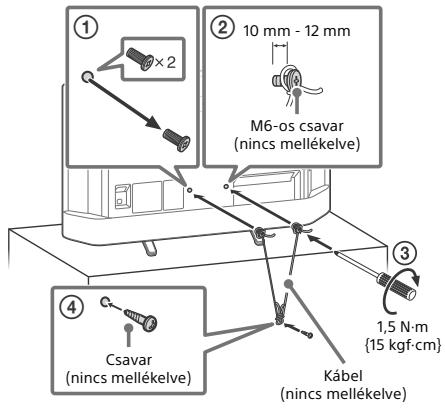

A felborulás megakadályozása

① ×2 ② 10 mm - 12 mm M6-os csavar (nincs mellékelve) ③ 1,5 N·m {15 kgf·cm} ④ Csavar (nincs mellékelve) Kábel (nincs mellékelve)

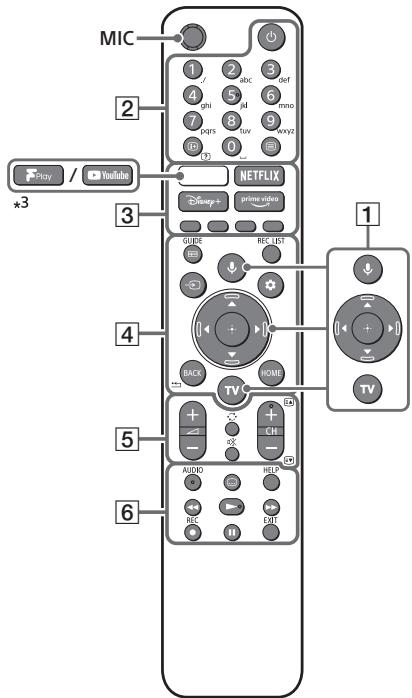

Távvezérlő és TV

A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/országtól/a tv típusától függően változhat.

MIC 2 Play / YouTube *3 3 NETFLIX 1 1 TV 4 5 6 AUDIO 6 RBC N ABC abc def ghi jkl 6 mno pqrs tuw wyz 0 GNDY+ prime video GUIDR RIC LIST BACK HOME TV HOME + + + - CH - AUDIO HELP OUT

1 ↓ (Mikrofon) / ⚠: (Google Segéd):

Használja a Google Segéd*1*2 vagy hangalapú keresés*2 lehetőségeket. A tv-készülék vezérlésére vonatkozó tanácsokért nyomja meg a mikrofon gombot a távvezérlőn, és mondja be a „hangos tanácsok” kifejezést.*1

▲/▼/◄/►/⊕: A képernyőn történő navigálás és elemkiválasztás eszköze.

TV: Váltás bemenetre.

2 ⏻ (Teljesítmény)

Számgombok

i+/? (Információ/Szöveg felfedése): Információk megjelenítése.
(Teletext): Teletext információk megjelenítése.

③ (YouTube™/Freeview Play)*3/ NETFLIX / Disney+ / Prime Video / Színes gombok

4 GUIDE/☐: A TV digitális műsorfüzetének megjelenítése.

REC LIST: Az USB HDD felvételi listájának megjelenítése.

→ (Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb.

(Gyors beállítások): Gyors beállítások megjelenítése.

BACK/←

HOME

5 ∠+/- (Hangerő)

(ugrás)

☐ (Némítás)

CH +/−/☐/☐: Válassza ki a csatornát, vagy a következő (☐) /előző (☐) oldalt.

6 AUDIO: Válassza ki a többnyelvű forrás hangját vagy a kettős hangot (a műsor forrásától függően).

(Feliratok beállítása)

HELP: Súgó menü megjelenítése.

◀/▶/▶/||

- REC: Az aktuálisan megtekintett műsor rögzítése USB HDD eszközre.

EXIT

8 Távvezérlő érzékelője / LED

*1 Csak egyes régiók/országok/TV-készülék típusok/nyelvek esetén.
*2 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.
*3 A funkciók támogatása régiótól/országtól/TV modelltől függ.

További információért tekintse meg a Súgóútmutatót.

A tv felszerelése a falra

Az opcionális Fali konzol használata (SU-WL450)\* (nincs mellékelve)

Vásárlóink figyelmébe:

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe:

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést.

Fali konzol felszerelési tájékoztató

A Fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a Fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán.

• Kövesse az adott típus Fali konzoljához mellékelt használati útmutatóban leírtakat. A TV felszerelése megfelelő szaktudást igényel, különösen a készülék súlyát tartó fal teherbírásának megállapítását illetően.
• A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.
• A készülék falra szerelését szakemberrel végeztesse.
• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők:
  —Fali konzol SU-WL450

- A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve.

A csavarok hossza és átmérője a Fali konzol típusától függően különböző. A mellékelt csavarok helyett más csavarok használata a tv-készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

10 mm - 12 mm Csavar (M6) Fali konzol A televízió hátsó fedele

• A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva.
  * Csak egyes régiókban/országokban/tv-modellekben.

Hibaelhárítás

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol.
2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.

4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői zárhoz tartozó jelszót.

- Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot.

A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.

Műszaki adatok

Rendszer

Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás

Tv-rendszer: Országtól/területválasztástól/tv-modelltől függően

Analóg: B/G, D/K, I

Digitális: DVB-T/DVB-C/DVB-T2

Műhold: DVB-S/DVB-S2

Színrendszer: PAL/SECAM

Fogható csatornák: Országtól/

területválasztástól/tv-modelltől függően

Analóg: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Műhold: 950-2150 MHz KF frekvencia

Hangkimenet: 5 W + 5 W

Vezeték nélküli technológia

IEEE 802.11a/b/g/n protokoll

Bluetooth® 5.0-es verzió

Frekvenciasáv(ok)

Frekvenciatartomány	Kimeneti teljesítmény
Vezeték nélküli LAN (Televízió)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 23,0 dBm
5470-5725 MHz	< 30,0 dBm
5725-5875 MHz	< 13,98 dBm
Bluetooth® (Televízió)
2400-2483,5 MHz	< 10,0 dBm
Bluetooth® (Távvezérlő)
2400-2483,5 MHz	< 10,0 dBm

Bemeneti/kimeneti csatlakozók

Antenna/kábel

75 Ohm külső antennacsatlakozó VHF/UHF-hez

Műholdantenna

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

HDMI IN 1/2/3 (HDCP 1.4 kompatibilis)

Video:

HDMI videóformátum:

480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz),

1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)

HDMI PC támogatott formátum:

640 × 480 @60 Hz, 800 × 600 @60 Hz,

1024 × 768 @60 Hz, 1360 × 768 @60 Hz

Audio:

Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio

Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio)

( sztereó mini csatlakozó )

Fejhallgató

1, 2 (HDD REC)

A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt

A 2. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

Tápellátás, adatlap és egyebek

Tápellátás

220 V - 240 V AC, 50 Hz

Energiahatékonysági osztály ^*2

KD-32W800: A+

KD-32W804: A+

Képernyőméret (átlósan mérve) (Kb.)

KD-32W800: 80,0 cm / 32 hüvelyk

KD-32W804: 80,0 cm / 32 hüvelyk

Teljesítményfelvétel*2

[Normál] üzemmódban

KD-32W800: 60 W

KD-32W804: 60 W

Éves energiafogyasztás*2

KD-32W800: 47 kWh évente

KD-32W804: 47 kWh évente

Energiafogyasztás készenléti

üzemmódban*2*5*6

0,50 W (10 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása (vízszintes × függőleges)

(képpont)

1366 × 768

Kimeneti áramerősség

500 mA (USB1 és USB2 esetén)

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal

KD-32W800: 73,3 × 46,8 × 18,9

KD-32W804: 73,3 × 46,8 × 18,9

asztali állvány nélkül

KD-32W800: 73,3 × 43,5 × 7,8

KD-32W804: 73,3 × 43,5 × 7,8

Tömeg (Kb.) (kg)

asztali állvánnyal

KD-32W800: 5,0

KD-32W804: 5,0

asztali állvány nélkül

KD-32W800: 4,9

KD-32W804: 4,9

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL450

Üzemi hömérséklet: 0 °C – 40 °C között

Müködési páratartalom: 10 % – 80 % RH relatív

páratartalom között (kicsapódás nélkül)

*1 Csatlakoztassa hangrendszerét a HDMI IN 1 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez.
*2 Ez az információ az EU és más olyan országok számára szól, amelyek vonatkozó szabályozása az EU energiacímkézési rendeletén alapul.
*3 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.
*4 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 8 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.
*5 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.
*6 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.

Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.
• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.
• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Megjegyzések a digitális tv-funkcióról

- Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

- Ez a TV támogatja az MPEG-2, H.264/ MPEG-4 AVC és H.265/HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/szolgáltatásjellel kompatibilis lesz.

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.
• A gyártás a Dolby Laboratories licencengedélyével történt. Dolby, Dolby Audio és a dupla D szimbólum a Dolby Laboratories Licensing Corporation védjegyei.
• A Google TV és a kapcsolódó logók a Google LLC védjegyei.
• A Netflix a Netflix, Inc. bejegyzett védjegye.
• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.
• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.
• Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.

Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)

KD-32W800: (448133),
KD-32W800/1*: (1278989),
KD-32W804: (448136),
KD-32W804/1*: (1278991)

* A modellazonosító utáni „/1” érték új termékregisztrációs számot hoz létre az EPREL-adatbázisban a 2023 márciusától életbe lépő Tier 2 követelményeknek megfelelően. Kérjük, tekintse meg a termékhez mellékelt energiacímkét annak megerősítéséhez, hogy melyik modellazonosító felel meg az egységnek.
