KD-32W800 - Televisio SONY - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE KD-32W800 SONY

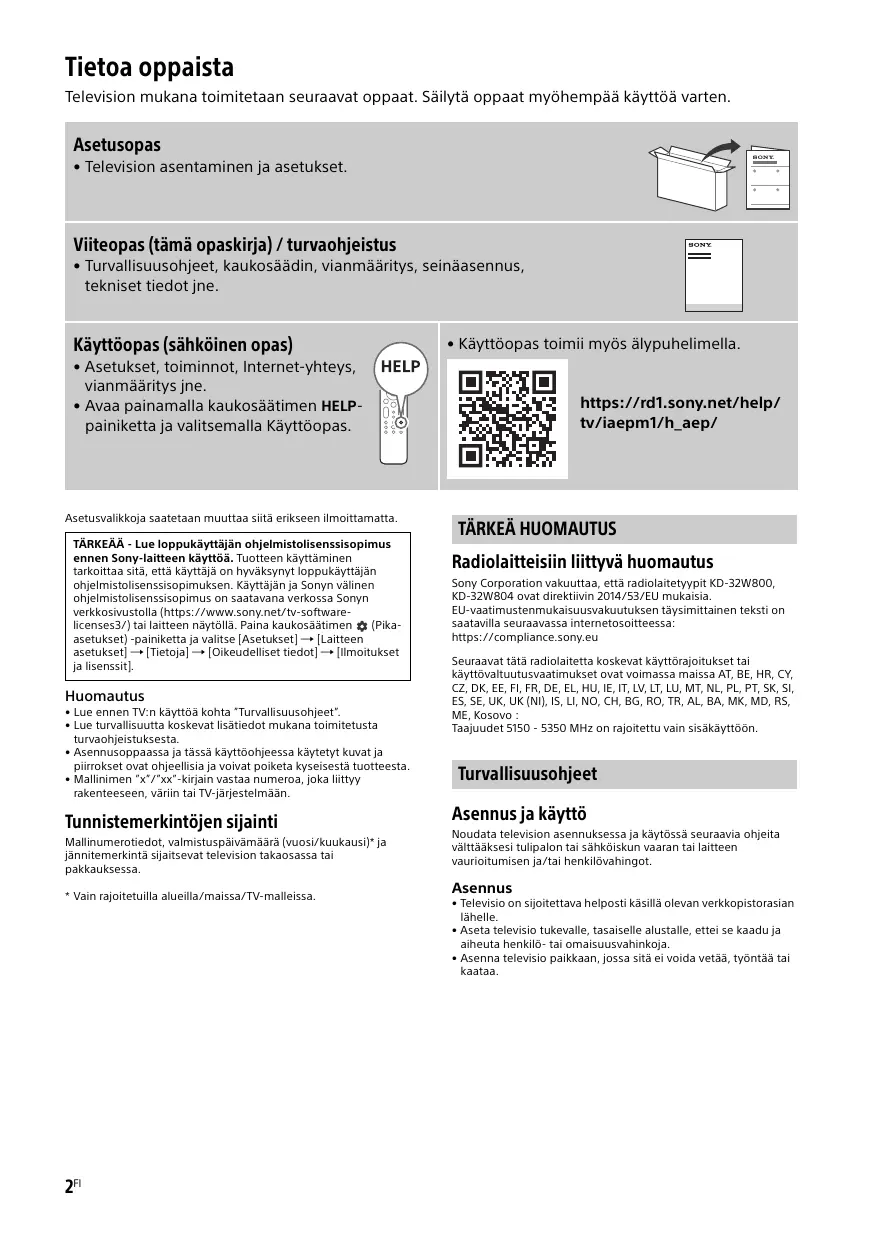

Television mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten.

Asetusopas

- Television asentaminen ja asetukset.

SONY

Viiteopas (tämä opaskirja) / turvaohjeistus

- Turvallisuusohjeet, kaukosäädin, vianmääritys, seinäasennus, tekniset tiedot jne.

Käyttöopas (sähköinen opas)

• Asetukset, toiminnot, Internet-yhteys, vianmääritys jne.
• Avaa painamalla kaukosäätimen HELP-painiketta ja valitsemalla Käyttöopas.

- Käyttöopas toimii myös älypuhelimella.

Asetusvalikkoja saatetaan muuttaa siitä erikseen ilmoittamatta.

TÄRKEÄÄ - Lue loppukäyttäjän ohjelmistolisenssisopimus ennen Sony-laitteen käyttöä. Tuotteen käyttäminen tarkoittaa sitä, että käyttäjä on hyväksynyt loppukäyttäjän ohjelmistolisenssisopimuksen. Käyttäjän ja Sonsyn välinen ohjelmistolisenssisopimus on saatavana verkossa Sonsyn verkkosivustolla (https://www.sony.net/tv-software-licenses3/) tai laitteen näyttöllä. Paina kaukosäätimen (Pikaasetukset) -painiketta ja valitse [Asetukset] → [Laitteen asetukset] → [Tietoja] → [Oikeudelliset tiedot] → [Ilmoitukset ja lisenssit].

Huomautus

• Lue ennen TV:n käyttöä kohta "Turvallisuusohjeet".
• Lue turvallisuutta koskevat lisätiedot mukana toimitetusta turvaohjeistuksesta.
• Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.
• Mallinimen "x"/"xx"-kirjain vastaa numeroa, joka liittyy rakenteeseen, väriin tai TV-järjestelmään.

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi)* ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa.

* Vain rajoitetuilla alueilla/maissa/TV-malleissa.

TÄRKEÄ HUOMAUTUS

Radiolaitteisiin liittyvä huomautus

Sony Corporation vakuuttaa, että radiolaitetyypit KD-32W800, KD-32W804 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: https://compliance.sony.eu

Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maisa AT, BE, HR, CY, CZ, DK, EE, FI, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Taajuudet 5150 - 5350 MHz on rajoitettu vain sisäkäyttöön.

Turvallisuusohjeet

Asennus ja käyttö

Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

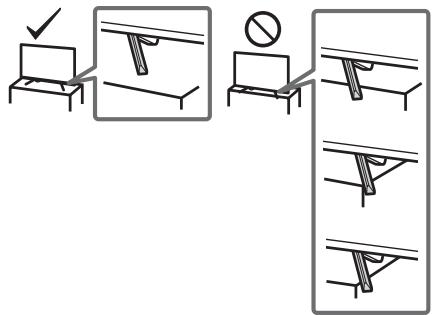

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Aseta televisio tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.
• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.

- Asenna televisio niin, ettei TV:n pöytäjalusta työnny televisiotason (ei sisälly toimitukseen) ulkopuolelle. Jos TV:n pöytäjalusta työntyy televisiotason ulkopuolelle, TV voi kaatua tai pudota ja aiheuttaa henkilövahingon tai television vaurioitumisen.

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen television siirtämistä.
• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.
• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-ruudun pintaa tai ruudun ympärillä olevaa kehystä.
• Kun nostat tai siirrät televisiota, kannattele sitä tukevasti alapuolelta.

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.
• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

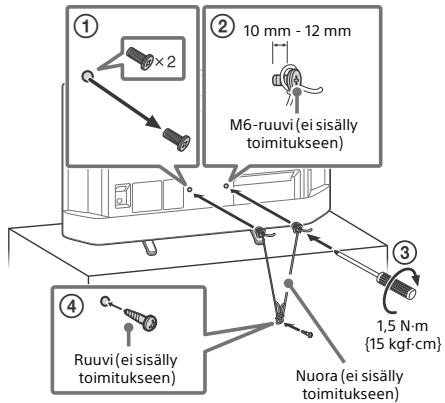

Kaatumisen estäminen

① ×2 ② 10 mm - 12 mm M6-ruuvi (ei sisälly toimitukseen) ③ 1,5 N·m {15 kgf·cm} ④ Ruuvi (ei sisälly toimitukseen) Nuora (ei sisälly toimitukseen)

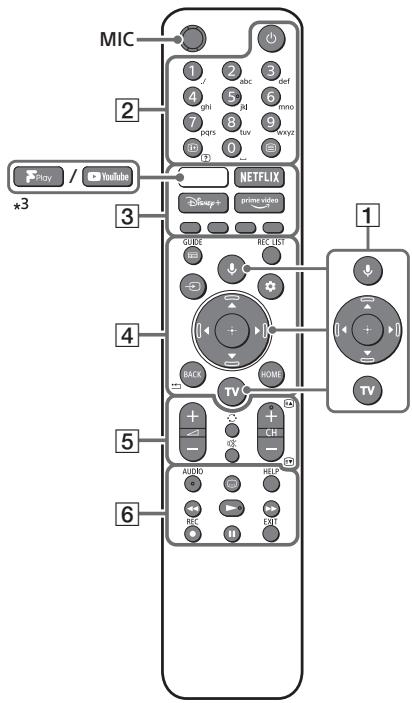

Kaukosäädin ja TV

Kaukosäätimen muoto sekä kaukosäätimen painikkeiden asettelu, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin/TV:n asetusten mukaan.

MIC 2 Play / YouTube *3 3 NETFLIX 1 1 GUIDE RICE LIST 4 BACK HOME 5 + - CHI + - AUDIO HELP 6 REC N TV TV

1 ↓ (Mikrofoni) / •: (Google Assistant): Käytä Google Assistantia*1*2 tai puhehakua*2. Television käyttövinkkejä saat painamalla kaukosäätimen mikrofonipainiketta ja sanomalla "äänivihjeet".*1
▲/▼/◄/►/⊕: Navigointiin ja valitsemiseen ruutuvalikoissa.
TV: Vaihtaa tuloon.

2 ⏻ (Virta)

Numeropainikkeet

i+/? (Tiedot/tekstin paljastus): Näytä tiedot.

( Teksti): Näytä tekstitiedot.

3 (YouTube™/Freeview Play)*3/ NETFLIX / Disney+ / Prime Video / Väripainikkeet
4 GUIDE/☐: Näyttää TV:n digitaalisen ohjelmaoppaan.

REC LIST: Näyttää USB-kiintolevyn tallennuslistan.

→ (Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne.

(Pika-asetukset): Näytä Pika-asetukset.

BACK/←

HOME

5 ∠+/- (Äänenvoimakkuus)

(Hyppää)
Mykistys

CH +/−/≡/≡: Valitse kanava tai seuraava (≡) / edellinen (≡) sivu.

6 AUDIO: Valitsee äänen monikieliselle tai kaksiääniselle ohjelmalle (riippuu ohjelmalähteestä).

(Tekstityksen asetukset)

HELP: Näytä Ohje-valikko.

◀/▶/▶▶/||

- REC: Tallentaa katselemasi ohjelman USB-kiintolevylle.

EXIT

7 ⏻ (Virta)
8 Kaukosäädinanturi / LED

*1 Vain rajoitetuilla aleilla/maissa/TV-malleissa/kielissä.
*2 Google Assistant tai puhehaku vaativat Internet-yhteyden.
*3 Tuetut ominaisuudet riippuvat alueesta/maasta/TV-mallista.

Lisätietoja on annettu Käyttöoppaassa.

Television asennus seinälle

Lisävarusteena saatavan

Seinäasennuskiinnittimen käyttäminen (SU-WL450)\* (ei sisälly toimitukseen)

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja -urakoitsijoille:

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Seinäasennuskiinnitin asennustiedot

Ohjeita Seinäasennuskiinnittimen asennukseen on TV-mallisi tuotesivun Asennustiedot (Seinäasennuskiinnitin) -kohdassa. https://www.sony.eu/support

• Noudata oman mallisi Seinäasennuskiinnittimen mukana toimitettuja ohjeita. Tämän TV:n asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon.
• Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:
  —Seinäasennuskiinnitin SU-WL450

- Muista käyttää Seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität Seinäasennuskiinnittimen TV-vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti Seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen Seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

10 mm - 12 mm Ruuvi (M6) Seinäasennuskiinnitin TV:n takakansi

• Varmista, että käyttämättömät ruuvit ja pöytäjalusta ovat varmassa tallessa, kunnes olet valmis kiinnittämään pöytäjalustan. Pidä ruuvit poissa pienten lasten ulottuvilta.
  * Vain rajoitetuilla alueilla/maissa/TV-malleissa.

Vianmääritys

Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä TV uudelleen pitämällä kaukosäätimen virtapainiketta alhaalla noin viisi sekuntia. TV käynnistyy uudelleen. Jos TV ei palaudu, kokeile irrottaa virtajohto, painaa sitten TV:n virtapainiketta ja vapauttaa se. Odota kaksi minuuttia ja kytke verkkovirtajohto pistorasiaan. Tai voit painaa TV:n virtapainiketta noin 40 sekunnin ajan, kunnes TV sammuu.

2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä.

3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa.

4 Käy Sonyn tukisivustolla (tiedot löytyvät tämän opaskirjan lopusta).

Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä.

Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Kaukosäädin ei toimi.

- Vaihda paristot.

Lapsilukon salasana on unohtunut.

- Kirjoita ensin PIN-koodi 9999 ja anna sitten uusi PIN-koodi.

Katso vianmäärityksen lisätiedot Käyttöoppaasta.

Tekniset tiedot

Järjestelmä

Näyttöpaneeli: LCD-paneeli, LED-taustavalo TV-järjestelmä: Riippuu maa-/aluevalinnasta/TV-mallista

Analoginen: B/G, D/K, I

Digitaalinen: DVB-T/DVB-C/DVB-T2

Satelliitti: DVB-S/DVB-S2

Värijärjestelmä: PAL/SECAM

Kanavien näkyvyysalue: Riippuu maa-/aluevalinnasta/TV-mallista

Analoginen: UHF/VHF/johto

Digitaalinen: UHF/VHF/johto

Satelliitti: IF-taajuus 950-2150 MHz

Äänentoisto: 5 W + 5 W

Langaton teknologia

Protokolla IEEE 802.11a/b/g/n

Bluetooth ^® versio 5.0

Taajuuskaista(t)

Taajuusalue	Lähtöteho
Langaton LAN (Televisio)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 23,0 dBm
5470-5725 MHz	< 30,0 dBm
5725-5875 MHz	< 13,98 dBm
Bluetooth® (Televisio)
2400-2483,5 MHz	< 10,0 dBm
Bluetooth® (Kaukosäädin)
2400-2483,5 MHz	< 10,0 dBm

Tulo-/lähtöliitännät

Antenni/kaapeli

75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle

Satelliittiantenni

Naaraspuolinen F-tyypin liitin, 75 ohmia.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus,

Yhden kaapelin jakelu EN50494.

HDMI IN 1/2/3 (HDCP 1.4 -yhteensopiva)

Video:

HDMI-videomuoto:

480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz),

PC-käytössä tuettu HDMI-muoto:

640 × 480 @60 Hz, 800 × 600 @60 Hz,

1024 × 768 @60 Hz, 1360 × 768 @60 Hz

Audio:

PCM: 32/44,1/48 kHz 16/20/24 bittiä, Dolby

Audio

ARC (Audio Return Channel) (Vain HDMI-liitäntä 1)* ^1

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz

16 bittiä, Dolby Audio

Optinen digitaaliliitäntä (kaksikanavainen

lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio)

(stereminiliitin)

Kuulokkeet

1, 2 (HDD REC)

USB-portti 1 tukee nopeaa USB-yhteyttä (USB 2.0)

USB-portti 2 tukee nopeaa USB-yhteyttä (USB 2.0)

Maksu-TV-moduuli (CAM) paikka

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön

mukaan. Tiedonsiirtonopeutta ja laatua ei taata.)

Teho, tuoteseloste ja muuta

Tehovaatimukset

220 V - 240 V AC, 50 Hz

Energiatehokkuusluokka ^2

KD-32W800: A+

KD-32W804: A+

Näytön koko (halkaisija) (Noin)

KD-32W800: 80,0 cm / 32 tuumaa

KD-32W804: 80,0 cm / 32 tuumaa

Virrankulutus ^*2

[Vakio]-tilassa

KD-32W800: 60 W

KD-32W804: 60 W

Vuosittainen energiankulutus ^*2

KD-32W800: 47 kWh/vuosi

KD-32W804: 47 kWh/vuosi

Virrankulutus valmiustilassa*2*5*6

0,50 W (10 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa)

Näytön erottelutarkkuus (vaaka × pysty)

(kuvapisteinä)

1366 × 768

Ulostuloarvot

500 mA (sekä USB1 että USB2)

Mitat (Noin) (I × k × s) (cm)

pöytäjalustan kanssa

KD-32W800: 73,3 × 46,8 × 18,9

KD-32W804: 73,3 × 46,8 × 18,9

ilman pöytäjalustaa

KD-32W800: 73,3 × 43,5 × 7,8

KD-32W804: 73,3 × 43,5 × 7,8

Paino (Noin) (kg)

pöytäjalustan kanssa

KD-32W800: 5,0

KD-32W804: 5,0

ilman pöytäjalustaa

KD-32W800: 4,9

KD-32W804: 4,9

Muita tietoja

Lisävarusteet

Seinäasennuskiinnitin: SU-WL450

Käyttölämpötila: 0 °C – 40 °C

Käyttökosteus: 10 % – 80 % RH (ei-kondensoiva)

*1 Liitä äänijärjestelmä HDMI IN 1 -liitäntään, jos haluat kuulla TV:n äänen äänijärjestelmän kautta.
*2 Nämä tiedot on tarkoitettu EU-maita ja muita sellaisia maita varten, joiden asiaa koskevat säädökset perustuvat EU:n energiamerkintäsäädöksiin.
*3 Vuosittainen energiankulutus (kWh), joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.
*4 Vuosittainen energiankulutus (kWh), joka perustuu television 8 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.
*5 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.
*6 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon.

Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta.
• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
• Google Assistantin käyttö voi edellyttää palveluiden ja sovellusten tilaamista, minkä lisäksi sen käyttöön voi liittyä lisäehtoja ja/tai lisämaksuja.
• Käyttöoppaassa oleva tuoteseloste vastaa KOMISSION DELEGOITUA ASETUSTA (EU) 1062/2010. Katso sen verkkosivustosta lisätietoja asetuksesta (EU) 2019/2013.

Digitaalisen television toimintaan liittyviä huomautuksia

• Digi-TV (DVB antennin, satelliitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivät ehkä ole käytössä tai eivät toimi oikein joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan.
• Tämä TV tukee digitaalilähetyksiä, joissa käytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori-/palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä.

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories Licensing Corporationin tavaramerkkejä.

• Google TV ja siihen liittyvät logot ovat Google LLC:n tavaramerkkejä.

• Netflix on Netflix Inc rekisteröimä tavaramerkki.

• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.
• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
• Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Tuotteen rekisteröintinumero (KOMISSION DELEGOITU ASETUS (EU) 2019/2013)

KD-32W800: (448133),

* Mallitunniste, jonka lopussa on "/1", ilmoittaa maaliskuussa 2023 voimaan tulevien tason 2 vaatimusten mukaisen uuden tuoterekisterinumeran EPREL-tietokannassa. Tarkista tuotteen mukana toimitetusta energiamerkinnästä, mikä mallitunniste vastaa omaa yksikköäsi.
