Terméktípus	Borhűtő
Márka	DOMETIC
Modell	MaCave S118G
Méretek (Sz x M x Mé)	60 x 85 x 58 cm
Nettó tömeg	30 kg
Tápellátás	220-240 V, 50 Hz
Energiaosztály	E
Hasznos térfogat	118 L
Hőmérséklet-tartomány	+5°C és +12°C között
Leolvasztás típusa	Kézi
Belső világítás	LED
Polcok száma	4 állítható polc
Fordítható ajtó	Igen
Termosztát	Mechanikusan állítható
Gyermekzár	Nem
Anyag	Festett acél, edzett üveg
Karbantartás és tisztítás	Puha ruhával és szappanos vízzel tisztítsa
Elérhető alkatrészek	Levegőszűrő, polcok, ajtótömítés
Garancia	2 év
Javíthatóság	Javíthatósági index: 6.5/10

Gyakran ismételt kérdések - MaCave S118G DOMETIC

Mi az ideális hőmérséklet a palackok tárolásához?

Az ideális hőmérséklet vörösborok esetében 10°C és 12°C, fehérborok esetében 8°C és 10°C között van. A termosztát fokozatos beállítást tesz lehetővé.

Hogyan állítsam be a MaCave S118G termosztátját?

Forgassa el a hűtő belsejében található termosztát gombját. Az 1-től 7-ig terjedő számok a hideg erősségét jelzik, az 1 a legkevésbé hideg, a 7 a leghidegebb.

Miért zajos a készülékem?

A kompresszor vagy a folyadékkeringés zaja normális. Ha a zaj túlzottá válik, ellenőrizze, hogy a készülék vízszintesen áll-e, és nem ér-e hozzá egy bútorhoz.

Hogyan fordíthatom meg az ajtó nyitási irányát?

Szerelje le az ajtó zsanérjait és rögzítéseit, majd helyezze át a másik oldalra. Kövesse a használati útmutató pontos utasításait, amelyek online elérhetők.

A hűtő automatikusan leolvaszt?

Nem, a MaCave S118G kézi leolvasztású. Rendszeresen le kell olvasztani, ha a jégréteg meghaladja a 3 mm-t.

Mi a maximális palackkapacitás?

A 118 literes hasznos térfogat körülbelül 40-50 szabványos (0,75 L) palack tárolását teszi lehetővé, formájuktól függően.

Felszerelhető ez a készülék fűtetlen garázsban?

Igen, de a környezeti hőmérséklet nem süllyedhet 5°C alá, és nem haladhatja meg a 35°C-ot az optimális működés érdekében.

Hogyan tisztítsam meg a hűtő belsejét?

Használjon meleg vízzel és enyhe szappannal megnedvesített puha ruhát. Öblítse le és szárítsa meg. Kerülje a súrolószereket vagy oldószereket.

Mit tegyek áramkimaradás esetén?

Tartsa zárva az ajtót. Az élelmiszerek több órán át hidegen maradnak. Ne fagyassza újra a felolvadt termékeket.

Hol találok pótalkatrészeket a MaCave S118G-hez?

Lépjen kapcsolatba a DOMETIC ügyfélszolgálatával, vagy látogasson el a hivatalos weboldalra. Gyakori alkatrészek: ajtótömítés, polcok, levegőszűrő.

HASZNÁLATI ÚTMUTATÓ MaCave S118G DOMETIC

Vinotéka Návod k obsluze 331 Temperovaná vinotéka Návod na obsluhu.... 355 Borhűtő szekrény Használati utasítás ..... 379

1

S17G S46G S118G

2

A készülék használata előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a készüléket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 380 2 Biztonsági tudnivalók 380 3 Szállítási terjedelem. 382 4 Tartozékok 383 5 Rendeltetésszerű használat. 383 6 Műszaki leírás 384 7 A készülék elhelyezése és csatlakoztatása ..... 388 8 A készülék használata 392 9 Üzemzavar megszüntetése 399 10 A készülék karbantartása és tisztítása. 401 11 Szavatosság 401 12 Ártalmatlanítás 402 13 Műszaki adatok 402

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők. √ Ez a szimbólum egy tevékenység eredményét jelzi.

1. ábra, 5. tétel, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

2.1 Általános biztonság

FIGYELMEZTETÉS!

• A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és a hálózati feszültség egyezik-e (lásd az adattáblát).
• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• A készüléken csak szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak. Javítás esetén forduljon a vevőszolgálathoz.
• Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják. Felügyelet vagy felelős személy utasítása nélkül nem használhatják.
• Az elektromos berendezések nem játékszerek!

A készüléket gyermekek által nem elérhető módon használja.

●A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel. ●A kulcsokat gyermekek elől elzárt helyen kell tartani. - Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni. - Tilos a készülékben robbanékony anyagokat (például hajtógázt tartalmazó permetpalackokat) tárolni.

VIGYÁZAT!

- Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból:

– minden tisztítás és karbantartás előtt – ha nem használja hosszabb ideig

●A készüléket legalább két személynek kell szállítania és felállítania. Ellenkező esetben hát- és egyéb sérülések következhetnek be.

- Ne állítsa fel a készüléket közvetlen napsütésnek vagy erős hőfejlődésnek kitett helyen (fűtés, kemence).

FIGYELEM!

• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
• Ne használjon a gyártó által nem javasolt tartozékot. Az ilyen tartozék sérüléseket és anyagi károkat okozhat.

2.2 Biztonság a készülék üzemeltetése során

FIGYELMEZTETÉS!

- Soha ne használja a készüléket olyan helyiségekben, amelyekben tűzveszélyes anyagok vannak raktározva vagy éghető gázok képződtek. Ezeket a motorban keletkező szikrák meggyújthatják.

VIGYÁZAT!

- Ne használja a készüléket nedves kézzel.

FIGYELEM!

●A készüléket kizárólag zárt térben használja, kültéren soha. - Soha ne tegye ki a készüléket nedvességnek. - A készülék használata során tartsa a gyerekeket és állatokat biztonságos távolságban. ●A hűtőkészülék belsejében nem szabad elektromos készülékeket használni.

3 Szállítási terjedelem

●Borhűtő szekrény ●Víztartály (csak S17G, S24G, S46G, S118G) ●Kulcs (csak S17G, S46G, S118G, ST198D) ●Címkekészlet (csak S17G, S46G, S118G, ST198D) - Ajtózsanér (bal oldal) - Kezelési útmutató

4 Tartozékok

Megnevezés Cikkszám

S17G S24G S46G

Tárolópolc 9103540117 – 9103540118

Bemutatópolc (ferde) -- 9103540121

Címkekészlet 9103540116 – 9103540116

Aktívszén-szűrő 9103500156 – 9103500156

Megnevezés Cikkszám

	S118G	ST198D
Tárolópolc 9103540119	9103540120
Bemutatópolc (ferde) 9103540121	-
Címkekészlet 9103540116	9103540116
Aktívszén-szűrő 9103500156	9103500156
Szervizrekesz	9103540068	9103540068

5 Rendeltetésszerű használat

A készülék egy borhűtő szekrény. Kizárólag bor tárolására alkalmas.

6 Műszaki leírás

A borhűtő szekrény öt kivitelben kapható:

●S17G:

legfeljebb 17 darab, bordói típusú szabványos palack befogadásához

●S24G:

legfeljebb 24 darab, bordói típusú szabványos palack befogadásához

●S46G:

legfeljebb 46 darab, bordói típusú szabványos palack befogadásához

●S118G:

legfeljebb 118 darab, bordói típusú szabványos palack befogadásához

●ST198D:

legfeljebb 198 darab, bordói típusú szabványos palack befogadásához

S17G, S24G, S46G és S118G: Gyárilag felszerelt polcokkal.

S17G, S46G és S118G: Növelheti a tárolókapacitást, ha a tartozékként kapható erősített raktárpolcokat is használja.

ST198D: Gyárilag felszerelt erősített raktárpolcokkal.

Palackok tárolására vonatkozó információk: „Palackok tárolása” fejezet, 392. oldal.

Az S24G szabályozható hőmérsékletzónával rendelkezik.

Az S17G, S46G, S118G és ST198D két külön szabályozható hőmérsékletzónával rendelkezik. A hőmérsékletzónák hűtése vagy melegítése a beállított hőmérséklet elérése és tartása érdekében automatikusan történik. A hőmérséklet érzékelőgombokon keresztül állítható be 1 °C-os, illetve 1 °F-os lépésekben.

A készülék szolgáltatásai:

• érzékelőgombok: a kívánt funkció kiválasztásához elegendő azokat könnyedén megérinteni ● automatikus leolvasztás
• ibolyán túli (UV-) sugárzással szemben áthatolhatatlan ajtó
• S17G, S46G, S118G és ST198D: a beltéri klíma javítása érdekében aktív szénszűrő
• ventilátor a borpincéhez hasonló egyenletes belső klíma érdekében (dinamikus hűtési mód)
• S17G, S46G és S118G: zárható üvegajtó cserélhető ajtópánttal S24G: üvegajtó cserélhető ajtópánttal ST198D: zárható ajtó cserélhető ajtópánttal
• S17G, S46G és S118G: cserélhető dekorfólia az üvegajtóhoz
• kihúzható fiókok a palackok tárolásához
• szabbatüzemmód
• belső LED-es világítás két üzemmóddal
• hőmérséklet-tároló funkció: a beállított hőmérsékletet a készülék kikapcsolt állapotban is tárolja.
• hőmérséklet-felügyelet: figyelmeztető hang szólal meg és a hőmérséklet-kijelző villog, ha egy zóna belső hőmérséklete jelentősen eltér a beállított hőmérséklettől

Áttekintés (S17G, S46G, S118G, ST198D)

Szám

(1. ábra, Megnevezés

1. oldal)

1 Felső hőmérsékletzóna 2 Kezelőpanel 3 Hűtőtérosztó 4 Alsó hőmérsékletzóna 5 Zár 6 Szellőzőnyílások 7 Állítható magasságú lábak

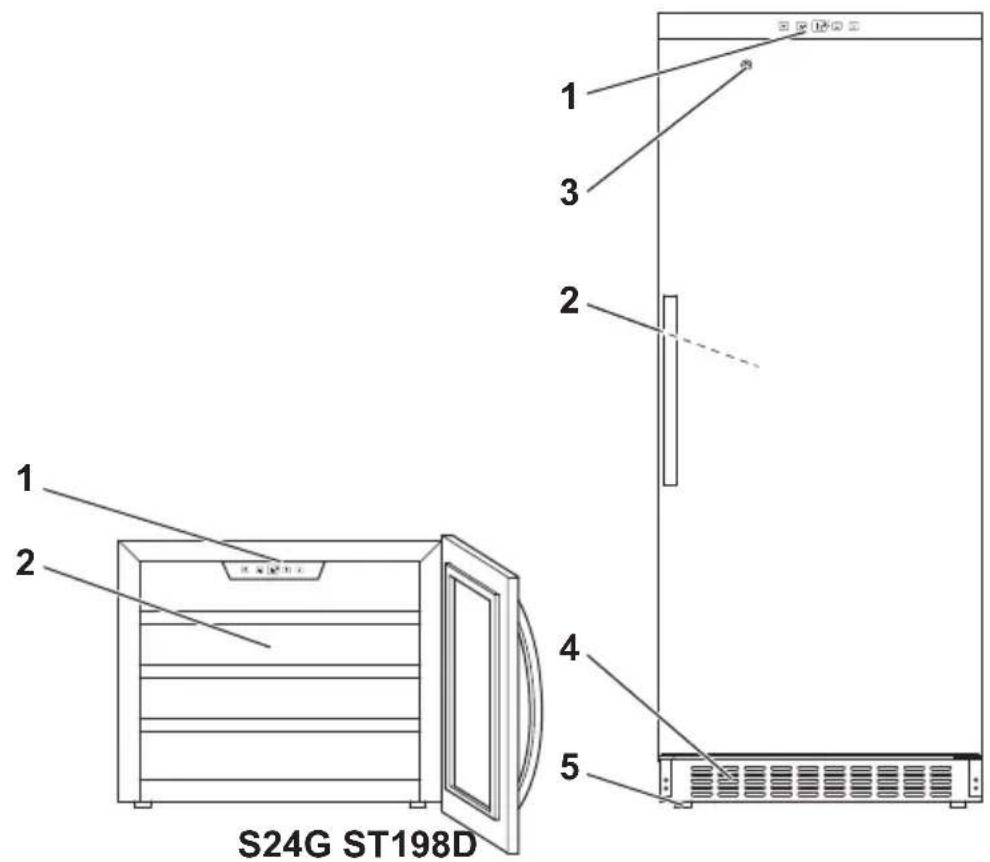

Áttekintés (S24G)

Szám

(2. ábra, Megnevezés

1. oldal)

1 Kezelőpanel 2 Hűtőtér 3 ST198D: Zár 4 ST198D: Szellőzőnyílások 5 ST198D: Állítható magasságú lábak

Kezelőelemek (S17G, S46G, S118G, ST198D)

Szám(3. á br a,4. oldal)	Szimbó-lum	Leírás
1 Be-/kikapcsoló
2 A felső hőmérsékletzóna beállított hőmérsékletét növeli△ 1 °C-kal vagy 1 °F-kal
3 A felső hőmérsékletzóna beállított hőmérsékletét csök-▽ kenti 1 °C-kal vagy 1 °F-kal
4 A felső hőmérsékletzóna aktuális hőmérsékletét jelzi ki
5 Az alsó hőmérsékletzóna aktuális hőmérsékletét jelzi ki
6 Az alsó hőmérsékletzóna beállított hőmérsékletét növeli△ 1 °C-kal vagy 1 °F-kal
7 Az alsó hőmérsékletzóna beállított hőmérsékletét csök-▽ kenti 1 °C-kal vagy 1 °F-kal
8 A belső világítást kapcsolja be vagy ki

Kezelőelemek (S24G)

Szám(4. á br a, 4. oldal)	Szimbó-lum	Leírás
1 Be-/kikapcsoló
2 A belső világítást kapcsolja be vagy ki
3 – Az aktuális hőmérsékletet jelzi ki
4 A beállított-hőmérsékletet növeli 1 °C-kal vagy 1 °F-kal
5 A beállított-hőmérsékletet csökkenti 1 °C-kal vagy 1 °F-kal

7 A készülék elhelyezése és csatlakoztatása

7.1 Megjegyzések a készülék elhelyezéséhez

Az S17G, S46G, S118G és ST198D készülék szabadon állva helyezhető el.

A felállítási hely kiválasztása során a következő megjegyzéseket vegye figyelembe:

• A környezeti hőmérséklet az „Országverziók” kiegészítő füzetben az adott országához megadott klímaosztály tartományában legyen. Ellenkező esetben előfordulhat, hogy a beállított beltéri hőmérsékleteket a készülék nem tudja elérni vagy egyenletesen tartani. Ez a környezeti hőmérséklet különösen nagy ingadozása esetén is előfordulhat.
• A készülék a helyiség leghűvösebb tartományában legyen elhelyezve, hőforrásoktól (kályha, fűtőtest, radiátor) távol. ●A felállítási hely nem lehet nedves vagy vizes.
• A készüléket nem szabad közvetlen napfénynek kitenni. Ez az akrilbevonatot megtámadhatja és az áramfogyasztás növekedését okozhatja.
• A padlózat legyen sima és kellően teherbíró, hogy a készüléket teljesen megtöltött állapotban is elbírja.
• A készüléknek kielégítő szellőzést kell biztosítani. A készülék előoldali szellőzőnyílásait nem szabad eltakarni.
• Az elektromos csatlakoztatás során vegye figyelembe a következő megjegyzéseket, lásd „Megjegyzések az elektromos csatlakozáshoz” fej., 391. oldal.
• Az elhelyezés előtt távolítsa el az összes belső és külső csomagolóanyagot.
• Igazítsa be a készüléket az állítható magasságú lábak segítségével vízszintes helyzetbe.

7.2 Megjegyzések a készülék beépítéséhez

FIGYELEM!

●A beépítés során ügyeljen arra, hogy a szellőzőnyílások szabadon maradjanak. A szellőzőnyílások elfedése az áramfelvétel növekedését okozza és a készüléket károsíthatja. - A készülék betolása során ügyeljen arra, hogy az áramkábel ne csípődjön be.

Az S17G és S46G készülék beépíthető egy konyhasorba a munkalap alá. Az S24G, S118G és ST198D készülék beépíthető egy konyhaszekrénybe.

Az S 17G és S 46G készülék beépítése (20. ábra, 6. oldal)

▶Vegye figyelembe a beépítési méreteket (mm-ben):

Szélesség Mélység Magasság
S17G	300 min. 575 822 – 892
S46G	600 min. 575 822 – 892

▶ Alulsó szegélyléc használata esetén: Biztosítsa, hogy az alulsó szegélylécben legalább 300 cm² keresztmetszetű szellőzőnyílások álljanak rendelkezésre.

Az S118G és ST198D készülék beépítése

▶ Vegye figyelembe a beépítési méreteket (mm-ben):

	Szélesség Mélység Magasság
S118G	600	min.	575	1815
ST198D	600	min. 575	1815

Az S24G készülék beépítése (21. ábra, 7. oldal)

▶ Vegye figyelembe a beépítési méreteket (mm-ben):

	Szélesség Mélység Magasság
S24G min. 560		min. 550	450

• A készülék által generált hulladékhőt szellőzőaknán keresztül kell a hátoldalnál elvezetni. ● A szellőzőakna keresztmetszete legalább 200 cm² legyen.
• A mellékelt műanyag tömítéseket a tömítés érdekében a készülék és a konyhaszekrény közt kell felszerelni jobb és bal oldalon.

7.3 Az ajtópánt cseréje

Az ajtó pántjának helyzetét módosítva az ajtó jobb helyett balra is nyithatóvá válik.

S17G és S46G

Az ajtópántot az itt leírtaknak megfelelően cserélje: 5. ábra, 4. oldal – 11. ábra, 5. oldal. Az ajtófogantyút a másik oldalra az itt leírtaknak megfelelően cserélje: 18. ábra, 6. oldal – 19. ábra, 6. oldal.

S118G

Az ajtópántot az itt leírtaknak megfelelően cserélje: 12. ábra, 5. oldal – 15. ábra, 5. oldal. Az ajtófogantyút a másik oldalra az itt leírtaknak megfelelően cserélje: 18. ábra, 6. oldal – 19. ábra, 6. oldal.

ST198D

Az ajtópántot az itt leírtaknak megfelelően cserélje: 12. ábra, 5. oldal – 15. ábra, 5. oldal. Ennek során fordítsa el az ajtót 180°-kal.

▶Szerelje fel a zárómágnest az ellenkező oldalon.

S24G

Az ajtópántot az itt leírtaknak megfelelően cserélje: 16. ábra, 6. oldal – 17. ábra, 6. oldal. Ennek során fordítsa el az ajtót 180°-kal.

7.4 Megjegyzések az elektromos csatlakozáshoz

FIGYELEM!

A készüléket a szállítást követően az áramhálózatra való rácsatlakozás előtt legalább 2 óráig hagyja függőlegesen állni. Ellenkező esetben a hűtőrendszer üzemzavara következhet be.

A készülék csatlakoztatása során vegye figyelembe a következő megjegyzéseket:

• A készüléket 15 A-es biztosítékkal ellátott áramkörre csatlakoztassa.
• Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.
• Hosszabbítókábel használata esetén annak meg kell felelnie a készülék értékeinek, lásd „Műszaki adatok” fej., 402. oldal.
• Ne használjon olyan hosszabbítókábelt vagy többszörös dugaszolóaljzatot (elosztót), amely kapcsolóval kikapcsolható.
• A kábelt a készülék mögött biztosítani kell és nem feküdhet vagy lóghat védtelenül a készülék körül.

8 A készülék használata

8.1 Palackok tárolása

FIGYELEM!

Feltétlenül használja az erősített raktárpolcokat (tartozék), ha egymásra szeretné helyezni a palackokat.

Megjegyzések a használathoz:

• A bort csak még lezárt borospalackokban tárolja. ●Ne terhelje túl a készüléket.
• A palackok célszerű tárolási módjára itt láthatók példák: 22. ábra, 7. oldal.
• Ne takarja le a fiókokat alumíniumfóliával vagy más tárgyakkal, mert azok a levegő keringését akadályozzák.
• Ha a készülék hosszabb ideig üresen áll, akkor válassza le a azt a hálózatról és alaposan takarítsa ki. A légmozgás lehetővé tétele érdekében hagyja az ajtót kissé nyitva, mert így megakadályozható a vízlecsapódás, penészesedés és szagképződés.
• Áramkimaradás után vagy ha a készülék ki volt kapcsolva, várjon legalább 3–5 percet a készülék újrabekapcsoláság.

A következő változatok lehetségesek:

S17G

– polcokkal (23. ábra A, 8. oldal) - raktárpolcokkal (tartozék) (23. ábra B, 8. oldal)

S24G

• 3 polccal (24. ábra A, 8. oldal)
• 2 polccal (24. ábra B, 8. oldal)

S46G

– polcokkal (25. ábra A, 8. oldal) - raktárpolcokkal (tartozék) (25. ábra B, 8. oldal)

S118G

– polcokkal (26. ábra A, 9. oldal) - raktárpolcokkal (tartozék) (26. ábra B, 9. oldal)

• ST198D: (27. ábra, 9. oldal)

8.2 Energiatakarékossági tippek

• Ne nyissa ki a készüléket a szükségesnél gyakrabban.
• Ne hagyja nyitva az ajtót a szükségesnél hosszabb ideig!
• Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

8.3 A készülék használata

Rövid útmutató

Funkció A gombok megérintése
Készülék bekapcsolása	> 5 s
Készülék kikapcsolása	> 5 s
Gombreteszelés megszüntetése	+ + 5 s
Egység átállítása (°C / °F)	> 5 s
Megfelelő hőmérsékletzóna beállított hőmérsékletének megjelenítése	+ vagy 1 s
Megfelelő hőmérsékletzóna hőmérsékletének növelése 1 °C-kal vagy 1 °F-kal	+ < 1 s
Megfelelő hőmérsékletzóna hőmérsékletének csökken-tése 1 °C-kal vagy 1 °F-kal	< 1 s
Ventilátor kikapcsolása (csöndes üzem)	+ > 5 s
Ventilátor bekapcsolása (dinamikus hűtés)	> 5 s
Belső világítás be- vagy kikapcsolása	< 1 s

S118G, ST198D: Gombreteszelés

Ha a gombokat 2 percnél hosszabb ideig nem érintik meg, akkor a gombreteszelés automatikusan aktív lesz.

A gombreteszelés megszüntetéséhez érintse meg a(z) ⁺_Δ és a(z) ν gombot legalább 5 másodpercig.

Egység beállítása (°C vagy °F)

Kiválaszthatja, hogy a készülék a hőmérsékletet Fahrenheit vagy Celsius fokban jelenítse meg.

▶Ehhez érintse meg a(z) gombot 5 másodpercig.

Az egység átállítása megtörténik, a kijelző a másik egységben jeleníti meg a hőmérsékletet.

A hőmérséklet beállítása

Az S24G szabályozható hőmérsékletzónával rendelkezik. A hőmérséklet 5 °C és 22 °C (41 °F és 72 °F) között állítható be.

Az S17G, S46G, S118G és ST198G két külön szabályozható hőmérsékletzónával rendelkezik. Mindkét zóna hőmérséklete 5 °C és 22 °C (41 °F és 72 °F) között állítható be.

A 13 °C – 22 °C (55 °F – 72 °F) közötti hőmérsékletű alsó hőmérsékletzóna kiválóan alkalmas fehér- és vörösborok tárolására.

A 5 °C – 13 °C (41 °F – 55 °F) közötti hőmérsékletre beállított felső hőmérsékletzóna pezsgő és fehérbor tárolására alkalmas.

MEGJEGYZÉS

• Az alsó hőmérsékletzóna hőmérsékletének mindig ugyanolyan magasnak vagy magasabbnak kell lennie, mint a felső hőmérsékletzónában lévőnek. A készülék optimális működéséhez a két zóna közötti hőmérséklet-eltérésnek legalább 4 °C-nak kell lennie.

A hőmérséklet beállításához érintse meg a megfelelő + vagy - gombot.

A beállítás során a kijelző villog.

A hőmérséklet beállítását követően a kijelző a megfelelő hőmérsékletzóna pillanatnyi belső hőmérsékletét mutatja.

MEGJEGYZÉS

A belső hőmérséklet az első üzembe helyezés során vagy hosszabb leállítás után eltérhet a beállított hőmérséklettől.

Az eltérés megszűnéséig a hőmérséklet-kijelző villog.

Amikor bizonyos idő elteltével a készülék beltéri hőmérséklete elérte a beállított hőmérsékletet, a hőmérséklet-kijelző folyamatosan világít.

A beállított hőmérséklet ellenőrzése

A beállított hőmérséklet így jeleníthető meg:

▶Érintse meg rövid ideig a(z) vagy gombot.

√ A beállított hőmérséklet 5 másodpercig megjelenik a kijelzőn. Ezt követően a kijelző újból az aktuális beltéri hőmérsékletet jeleníti meg.

MEGJEGYZÉS

A készülék a legutolsó hőmérséklet-beállításokat feszültségmegszakadás (áramkimaradás, kapcsolóváltás) esetére tárolja.

Hőmérséklet-felügyelet

A következő esetekben figyelmeztető hang hallatszik és a hőmérsékletkijelző villog:

• ha egy zóna belső hőmérséklete 5 °C-nál nagyobb mértékben eltér a beállított hőmérséklettől ●ha a feszültségellátás hosszabb időre megszakadt ●ha az ajtó nem lett megfelelően bezárva
• ha az ajtó 60 másodpercnél hosszabb ideig nyitva van.

Ilyen módon a hőmérséklet – a bor minőségét veszélyeztetve – nem eshet vagy nőhet túl nagy mértékben észrevétlenül.

Ha a készülék a beállított hőmérsékletet elérte, akkor a riasztás abbamarad és a hőmérséklet-kijelző villogása megszűnik.

A figyelmeztető hang így kapcsolható ki idő előtt:

▶Érintse meg röviden a(z) gombot.

√A hőmérséklet-kijelző a beállított hőmérséklet eléréséig villog. Ezt követően a kijelző folyamatosan világít és kijelzi, hogy a riasztórendszer újból aktív.

A szabbatüzemmód használata

Ebben az üzemmódban a hőmérséklet-felügyelet kijelzője, belső világítása és figyelmeztető hangja ki van kapcsolva. A hűtés változatlanul működik.

A szabbatüzemmód így kapcsolható be:

▶ Érintse meg a(z) ⏻ és - gombot egyidejűleg legalább 5 másodpercig.

√ A hőmérséklet-kijelző 4-szer villog. A szabbatüzemmód aktív. A szabbatüzemmód 96 óra után automatikusan kikapcsolódik.

A szabbatüzemmód így kapcsolható ki:

▶ Érintse meg a(z) ⏻ és ♿ gombot egyidejűleg legalább 5 másodpercig.

√ A hőmérséklet-kijelző 4-szer villog. A szabbatüzemmód nem aktív. A hőmérséklet-felügyelet kijelzője, belső világítása és figyelmeztető hangja be van kapcsolva.

A LED-es belső világítás beállítása

A készülék két különböző világító üzemmóddal rendelkezik:

- Szokványos üzemmód: a belső világítás bekapcsol, ha az ajtó nyitva van.

- Vitrinüzemmód: a belső világítás folyamatosan be van kapcsolva.

A szokványos és a vitrinüzemmód közötti átkapcsolás így történik:

▶ Érintse meg röviden a(z) 🍼 gombot.

A ventilátor-üzemmód (dinamikus hűtésmód, illetve csöndes mód) váltása

A ventilátor alapesetben bekapcsol (dinamikus hűtő üzemmód), hogy a hőmérsékletzóna belsejében egyenletes klíma uralkodjon. A ventilátor automatikus működése szabályozza a nedvességet és a hőmérsékletet. A ventilátor lekapcsolható (csendes üzemmód), ha sikerült elérni a beállított hőmérsékletet.

A következő módon kapcsolhatja be a ventilátort (dinamikus hűtő üzemmód):

Érintse meg hosszan a(z) gombot (> 5 másodpercig).

5 hangjelzés hallatszik.

A ventilátor be van kapcsolva (dinamikus hűtő üzemmód).

A következő módon kapcsolhatja ki a ventilátort (csendes üzemmód):

Érintse meg hosszan a(z) gombot (> 5 másodpercig).

3 hangjelzés hallatszik.

A ventilátor ki van kapcsolva (csendes üzemmód).

Polcok

A betárolt palackok könnyű eléréséhez a polcok egyharmad részig kihúzhatók. A polcok a túlságos kihúzás megakadályozása érdekében ütközővel vannak ellátva.

Biztosítsa, hogy a görgőcsapágyazású polcok kihúzásánál az ajtó kellő mértékig ki legyen nyitva. Ellenkező esetben az ajtótömítés megsérülhet.

A polcok sínekből való kivételéhez így járjon el (28. ábra, 10. oldal):

Húzza ki a polcot (1) pontosan annyira, hogy a polc kivágásai pontosan a készülék belső oldalán lévő kiszögellések (2) fölött legyenek.

Vegye ki a polcot.

A polc behelyezésénél ügyeljen arra, hogy a polcon lévő kivágások a kiszögellésekhez (2) illeszkedjenek.

A vízszint ellenőrzése (nedvességszabályozás)

▶ Rendszeresen ellenőrizze a víztartályban lévő víz szintjét (29. ábra 1, 10. oldal) a legfelső polcon. ▶ Szükség esetén töltse fel a víztartályt 3/4 részig vízzel és helyezze vissza a legfelső polc rácsára.

Győződjön meg arról, hogy a víztartály biztonságosan, borulástól védve áll-e a rácson.

Az aktívszén-szűrő cseréje

Cserélje ki az aktívszén-szűrőt évente egyszer új szűrőre.

Forgassa el a szűrőt (30. ábra 1, 10. oldal) 90°-kal az óramutató járásával egyező vagy ellentétes irányban és vegye le a szűrőt. ▶ Helyezze be az új szűrőt. ▶ Forgassa el a szűrőt 90°-kal az óramutató járásával egyező vagy ellentétes irányban addig, hogy bekattanjon.

8.4 Mi a teendő áramkimaradás vagy távollét esetén?

Áramkimaradás

Rövid áramkimaradások nem különösebben befolyásolják a belső hőmérsékletet, ha az ajtót nem nyitja ki feleslegesen gyakran.

Ha az áramkimaradás hosszabb ideig tart, akkor megfelelő intézkedéseket kell végrehajtani a készülék tartalmának védelme érdekében.

Rövid távollét

▶ Hagyja a készüléket üzemben, ha 3 hétnél rövidebb ideig van távol.

Hosszabb távollét

8.5 A készülék áthelyezése

▶ Ha a készüléket több hónapig nem használja, vegye ki a tartalmát. ▶ Kapcsolja ki a készüléket és válassza le a hálózatról. ▶ Tisztítsa ki és szárítsa meg alaposan a belső teret. A szagképződés és penészedés megakadályozása érdekében hagyja az ajtót kissé nyitva. ▶ Vegye ki a készülékből a tartalmat. ▶ Rögzítse valamennyi polcot ragasztószalaggal. Csavarja vissza teljesen az állítható magasságú lábakat, hogy azok az áthelyezésnél ne törhessenek le. ▶ Ragassza be az ajtót ragasztószalaggal. A készüléket az új helyre csak függőleges helyzetben vigye át. Kerülje a készülék billenését.

Védje a készülék külsejét takaróval vagy hasonló eszközzel.

9 Üzemzavar megszüntetése

Ha egy üzemzavart nem tud saját maga megszüntetni, akkor forduljon a vevőszolgálathoz (a címeket lásd a hátoldalon).

Hiba Lehetséges ok Megoldás

A készülék nem működik A készülék nincs csatlakoztatva az áramhálózathoz	Csatlakoztassa a készüléket
A készülék ki van kapcsolva Kapcsolja be a készüléket
A védőkapcsoló vagy egy biztosíték kioldott	Kapcsolja be a védőkapcsolót, kapcsolja be vagy cserélje ki a biztosítékot
A készülék nem elég hideg	A hőmérséklet nincs megfelelően beállítva
	Ellenőrizze a beállított hőmérsékletet
	A környezeti hőmérséklet magasabb hőmérséklet-beállítást tehet szükségessé
	Az ajtó gyakran lett kinyitva Ne nyissa ki az ajtót a szükségesnél gyakrabban
	Az ajtó nem lett megfelelően bezárva
	Az ajtótömítés nem zár hermetikusan
A készülék gyakran kapcsol be és ki	A környezeti hőmérséklet magasabb az átlagosnál
	A készülék röviddel korábban lett új áruval megpakolva
	Az ajtó gyakran lett kinyitva Ne nyissa ki az ajtót a szükségesnél gyakrabban
	Az ajtó nem lett megfelelően bezárva
	Az ajtótömítés nem zár hermetikusan

Hiba Lehetséges ok Megoldás

A világítás nem működik A készülék nincs csatlakoztatva az áramhálózathoz	Csatlakoztassa a készüléket
	A védőkapcsoló vagy egy biztosíték kioldott	Kapcsolja be a védőkapcsolót, kapcsolja be vagy cse-rélje ki a biztosítékot
	A világítás a kezelőpanelen keresztül lett kikapcsolva	Kapcsolja be a világítást
A készülék remeg A készülék nincs megfelelően beigazítva	Igazítsa a készüléket vízszintesbe az állítható magasságú lábakkal
A készülék zajosnak tűnik A zajokat a hűtőközeg okozhatja, ami normális jelenség. Minden hűtési körfolyamat végén hallhatók a hűtőközeg áramlásából származó zajok.A belső falak hőmérséklet-ingadozások okozta összehúzódása és kitágulása kattogó és roppanó zajokat okozhat
Az ajtó nem zár megfelelően	A készülék nincs megfelelően beigazítva	Igazítsa a készüléket vízszintesbe az állítható magasságú lábakkal
	Az ajtópánt cseréje hibásan történt	Ellenőrizze és szerelje át megfelelően az ajtópántot
	Az ajtótömítés elszennyeződött Tisztítsa meg az ajtótömítést
	A polcok nincsenek megfelelően beszerelve	Ellenőrizze és építse be megfelelően a polcokat
A LED-kijelzőn E1, E2 vagy E7 kiírás jelenik meg.	A készülék beltéri léghőmérsékletének hőmérséklet-érzékelője hibát jelez	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti el.

10 A készülék karbantartása és tisztítása

VIGYÁZAT!

Minden tisztítás és karbantartás előtt húzza ki a csatlakozódugaszt.

FIGYELEM!

• Soha ne tisztítsa a készüléket folyó víz alatt vagy mosogató-vízben. Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a készüléket megsérthetik.
• Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.

A jobb tisztíthatóság érdekében az összes polc kivehető, lásd „Polcok” fej., 397. oldal.

▶ Kapcsolja ki a készüléket és húzza ki a csatlakozódugót. A belteret mossa ki meleg vízzel és sütőporoldattal. Az oldat körülbelül 2 evőkanál sütőporból és fél liter vízből álljon. ▶ A polcokat enyhe szappanoldattal tisztítsa meg. ▶ A kezelőpultot csak enyhén nedves ruhával tisztítsa. A készülék külső oldalát enyhén folyékony szappanos meleg vízzel mossa le. Ezt követően törölje át hideg vízzel és szárítsa meg kendővel.

11 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

12 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

13 Műszaki adatok

	S17G S24G	S46G
Hőmérséklet-tartomány:	+5 °C – +22 °C
Kategória: 2
Energiahatékonysági osztály:	A	B	A
Energiafogyasztás: 138 kWh/év 190 kWh/év	145 kWh/év
Klímaosztály:	ST (környezeti hőmérséklet: +16 °C – +38 °C)
Zajkibocsátás: 45 dBA 44	dBA 45 dBA
Méretek (szélesség x mélység x magasság): mm-ben (fogantyúval együtt):	295 x 615 x 820 590 x 608 x 455 595 x 615 x 820
Befogadóképesség (bor-dói típusú szabványos palackok):	17 24 46
Nettó tömeg	29 kg	27 kg	50 kg

	S118G ST198D
Hőmérséklet-tartomány:	+5 °C – +22 °C
Kategória: 2
Energiahatékonysági osztály:	B	A+
Energiafogyasztás: 225 kWh/év 135 kWh/év
Klímaosztály:	ST (környezeti hőmérséklet: +16 °C – +38 °C
Zajkibocsátás: 46 dBA 46	dBA
Méretek (szélesség x mélység x magasság): mm-ben (fogantyúval együtt):	595 x 615 x 1810 595 x 615 x 1810
Befogadóképesség (bor-dói típusú szabványos palackok):	118 198
Töme g 94 kg 63 kg

Az országverziókra vonatkozó információkat a kiegészítő füzetben találja.

AUSZTRÁLIA

E-mail: [e-mail]

OLASZORSZÁG
