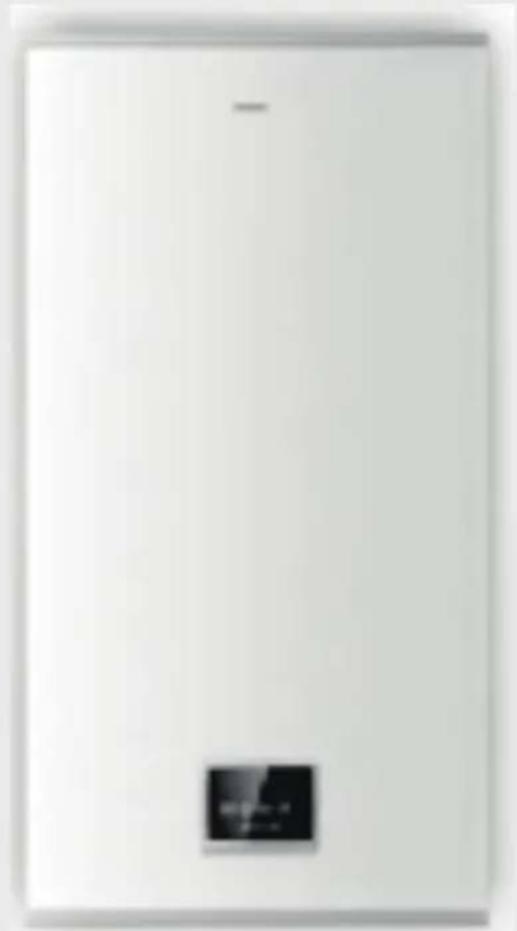

ES50V-F1 - Kazán HAIER - Ingyenes használati útmutató

Márka	Haier
Modell	ES50V-F1
Termék típusa	Elektromos vízmelegítő (kazán)
Űrtartalom	50 liter
Szerelés típusa	Függőleges falra szerelhető
Méretek (M x Sz x M)	Kb. 700 x 450 x 450 mm
Súly (üresen)	Kb. 18 kg
Tápellátás	220-240 V ~ 50/60 Hz
Fűtési teljesítmény	2000 W
Maximális hőmérséklet	75 °C
Hőmérséklet-szabályozás	Állítható termosztát
Belső tartály anyaga	Zománcozott acél
Szigetelés	Poliuretán hab
Biztonsági funkciók	Hőkioldó, nyomáscsökkentő szelep, túlmelegedés elleni védelem
Energiahatékonysági osztály	B
Készenléti energiafogyasztás	0.5 kWh/24h
Vízcsatlakozás	G 1/2" (bemenet/kimenet)
Maximális üzemi nyomás	0.8 MPa (8 bar)
Védettségi fokozat	IP24 (fröccsenésálló)
Garancia	2 év
Karbantartás	Vízkőtelenítés 6 havonta, az anód éves ellenőrzése
Vezérlés típusa	Mechanikus gomb
Fűtésjelző	LED jelzőfény

Gyakran ismételt kérdések - ES50V-F1 HAIER

Mekkora a Haier ES50V-F1 kazán űrtartalma?

A Haier ES50V-F1 űrtartalma 50 liter, ami közepes méretű háztartások számára alkalmas.

Hogyan állíthatom be a víz hőmérsékletét?

Forgassa el az előlapon lévő termosztát gombot a kívánt hőmérséklet beállításához, általában 30°C és 75°C között.

Szükséges a kazán szakszerű beszerelése?

Igen, ajánlott szakképzett szerelővel vagy villanyszerelővel beszereltetni, hogy a víz- és elektromos csatlakozások megfelelőek legyenek.

Milyen gyakran kell cserélni az anódot?

A védőanódot évente ellenőrizni kell, és 2-3 évente cserélni a tartály korróziójának megelőzése érdekében.

Milyen biztonsági funkciókkal rendelkezik az ES50V-F1?

Tartalmaz hőkioldót, túlmelegedés elleni védelmet és nyomáscsökkentő szelepet a biztonságos működés érdekében.

Használhatom a kazánt víz nélkül?

Nem, soha ne üzemeltesse a kazánt víz nélkül, mert károsíthatja a fűtőelemet és tűzveszélyt okozhat.

Miért nem melegszik a víz?

Ellenőrizze a tápellátást, a termosztát beállítását, és hogy a hőkioldó nem kapcsolt-e ki. Szükség esetén nyomja meg a termosztát reset gombját.

Hogyan üríthetem le a kazánt karbantartáshoz?

Kapcsolja ki a tápellátást és zárja el a vizet, csatlakoztasson egy tömlőt a leeresztő szelephez, nyissa ki a szelepet és egy melegvízcsapot a levegő bejutásának biztosításához.

Milyen energiahatékonysági osztályba tartozik ez a kazán?

A Haier ES50V-F1 energiahatékonysági osztálya B, ami mérsékelt energiafogyasztást jelent.

Hogyan állíthatom vissza a kazánt biztonsági leállás után?

Keresse meg a termosztáton lévő reset gombot (általában egy fedél mögött). Nyomja meg óvatosan egy hegyes tárggyal.

HASZNÁLATI ÚTMUTATÓ ES50V-F1 HAIER

Elektromos Vízmelegítő Használati útmutató

ES50V-F1(EU)

ES80V-F1(EU)

ES100V-F1(EU)

• Beüzemelés előtt kérjük figyelmesen olvassa el a használati útmutatót!
• E kézikönyv a termék elengedhetetlenül fontos része, kérjük gondosan őrizze meg!

Tartalom

1. Biztonsági Előírások (használat előtt olvassa el figyelmesen)....3-4
2. Műszaki Leírás....5
3. Beszerelés 6-8
4. Csomagolási Lista ....8
5. Használat....9-10
6. Tisztítás és Karbantartás 11-12
7. Hibaelhárítás....13

Biztonsági Előírások

JELMAGYARÁZAT,

Tiltás

Tevékenység tiltott

Figyelmeztetés

Tevékenység elvégzése kötelező

Fontos

Fontos megjegyzések

Bármilyen rendellenes vagy kellemetlen szag esetén azonnal áramtalanítsa a készüléket és forduljon segítségért a márkaszervízhez.

A termék csak váltóáramhoz csatlakoztatható: 220V~240V 50Hz

A biztonság érdekében a vízmelegítőt csak különálló és megbízható földelt csatlakozóval használja (tilos elosztót használni), amelynek minősége megfelel a nemzetközi előírásoknak. Megbízható földelés nélkül használni szigorúan tilos. Fázisceruzával ellenőrizze az elektromos vezetékek helyes bekötését.

Ne használjunk sérült vezetéket vagy dugaljat. Portalanítsuk az elektromos dugót és dugaljat is.

Ellenőrizzük a fogyasztásmérőt és az elektromos vezetékek átmérőjét, hogy megfelelnek-e a vízmelegítő teljesítményének. Amennyiben szükséges, hívjon szakképzett villanyszerelőt, hogy ellenőrizze az elektromos hálózatot.

Valamennyi beavatkozást és karbantartási tevékenységet kizárólag szakember végezhet.

Az elektromos vízmelegítőt tilos kültérre felszerelni.

A készüléket kizárólag fagymentes környezetbe helyezze el és üzemeltesse. A fagyás a készüléket megrongálhatja, ami túlmelegedéshez és vízszivárgáshoz vezethet.

Hideg idő esetén tegyen meg óvintézkedéseket, hogy megelőzze a fagyveszélyből eredő károsodásokat.

Amennyiben a tápkábel megrongálódik, csak a gyártó cserélheti ki annak érdekében, hogy a szervizes vagy más hasonlóan képzett személy elkerülje a veszélyt.

A készüléket állandóan a vízhálózatra kell csatlakoztatni...

Biztonsági Előírások

JELMAGYARÁZAT

Tiltás

Tevékenység tiltott

Figyelmeztetés

Tevékenység elvégzése kötelező

Fontos

Fontos megjegyzések

A berendezéshez nedves testrésszel hozzáérni és a csatlakozódugót nedves kézzel kihúzni tilos. Győződjön meg róla, hogy a dugaljzatot ne érje víz. Ha víz éri, akkor a szervízhálózat által kiküldött szakembernek kell ellenőriznie, hogy elkerülje az áramütést.

Legyen óvatos, hogy elkerülje a forró víz okozta súlyos égési sérüléseket.

Tilos a forróvíz oldali csövet megérinteni - Használat előtt kézzel ellenőrizze a vízhőmérsékletet és győződjön meg arról, hogy a víz megfelelő hőmérsékletű.

Tilos a vízmelegítő közelébe éghető vagy robbanó anyagot elhelyezni.

Tilos az elektromos vízmelegítőből a vizet ivóvízként, vagy bármilyen fogyasztási és hasonló célra használni.

Felszerelés és javítás előtt és alatt mindig áramtalanítsuk a készüléket.

A biztonsági szelepből víz csöpöghet ki, ezért a biztonsági szelep túlfolyó csövét állandóan nyitva kell hagyni. A kivezető csövet szabadon kell hagyni, és lejtenie kell a fagymentes terület felé.

A készüléket 8 éven aluli gyermek, korlátozott képességű felnőtt, vagy olyan, aki tudásában és tapasztalataiban hiányos, csak felügyelettel használhatja, vagy ha útmutatást kapott a készülék biztonságos használatáról és megértette a veszélyeket.

A készülék állandó használata esetén havonta egyszer ellenőrizze a biztonsági szelepet, hogy nincs-e benne vízkőlerakódás, vagy nincs-e eltömődve.

Műszaki leírás

Külső megjelenés és kiegészítők

Elölnézet, metszet, hátulnézet

Oldalnézet

A: Forróvíz kivezetés, B: Hidegvíz bevezetés, C: Tartály, D: Fűtőszál, E: Merülő hőmérő, F: Anódrúd, G: Fali tartó

Műszaki adatok

Model	Névleges feszültség	Névleges frekvencia	Névleges hőmérséklet	Névleges nyomás	Telje-sítmény	Vízállósági osztály	Térfogat	Nettó súly
ES50V-F1(EU)	220V~240V	50Hz 75°C	IPX40.80MPa		3000W		50L	25kg
ES80V-F1(EU)	220V~240V	50Hz 75°C	IPX40.80MPa		3000W		80L	36kg
ES100V-F1(EU)	220V~240V	50Hz 75°C	IPX40.80MPa		3000W	100L 41kg

Megjegyzés: Megengedett hibaszázalék a fenti értékekben +/-10%

Elektromos bekötési rajz

L: Fázis (barna)

N: Nulla (kék)

MT1/MT2: Magas hőmérséklet szabályzó

EH: Fűtőszál

E: Sárga/zöld vezeték

RT1/RT2: Hőmérő

Beszerelés

Beszerelési előírások

A vízmelegítő beszerelésekor kérjük alul-fölül min 250mm, mindkét oldalon minimum 700mm helyet tartson az esetleges jövőbeni karbantartások miatt. A vízcsap bemenő nyomásának 0,5 bar és 7,5 bar között kell lennie. Az elektromos vízmelegítőt beltérre kell elhelyezni megfelelő körülmények közé, ahol a hőmérséklet 0 C° felett van. Ajánlott a készüléket minél közelebb szerelni a rendeltetési helyhez a csövek hőveszteségének minimálisra csökkentése érdekében. A fürdő helyiségben elhelyezett készülékre vonatkozó előírások szigorú betartása ajánlott. A vízmelegítőt erős, rezgésmentes falra kell szerelni. A falnak, amire felszereljük a vízmelegítőt erősen és biztonságosan kell tartani a készüléket, hogy elbírja a tartály súlyát, amit úgy kell kiszámolni, hogy a tartály önsúlyához hozzáadjuk a tartály térfogatának megfelelő víz kétszeres súlyát. A vízmelegítőt olyan helyre kell felszerelni, ahol könnyen hozzáférhető és van padlóösszefolyó. Ellenőrizze, hogy a tartályból vagy a csőből kicsöpögő víz nem okoz anyagi kárt a környezetében illetve a padlón lévő berendezésekben. Ajánlott a vízmelegítőt a fürdőkád, mosdó, ajtókeret fölé helyezni, hogy a felhasználónak ne legyenek nyomasztó és bizonytalan érzései. Soha ne cserélje fel a bemenet és a kimenet csatlakozását. A biztonsági szelepet az előírt módon kell beszerelni, kizárólag a hidegvíz oldali csonkra. Mindig hagyja szabadon a biztonsági szelep túlfolyó csövét és soha ne zárja el azt. Fázisceruzával ellenőrizze a fázist és a földelés helyes bekötését. A vízmelegítőt csak akkor kapcsolja be, ha a tartály teljesen feltöltődött vízzel és nincs vízszivárgás, és az áramforrás is megfelel az előírásoknak. Annak érdekében, hogy elkerüljük a hálózati megszakító leoldását, ne kapcsolja rá időzítőre, vagy külső kapcsoló berendezésre, sem olyan áramkörre, amelyet gyakran egyéb eszközökön keresztül üzemeltetnek. Direkt elektromos csatlakozást kell biztosítani a vízmelegítő részére. A balesetek elkerülése miatt a kiegészítőket is fel kell szerelni. A kiegészítőket nem lehet tetszés szerint helyettesíteni. Abban az esetben, ha egy kiegészítő megsérül csak gyári alkatrésszel javítható és cserélhető a készülék, ezért fel kell venni a kapcsolatot a szervízhálózattal, akik intézkednek a cseréről. A fentiek mellőzése veszélyeztetheti a berendezés biztonságosságát és a gyártó felelősségvállalásának elvesztését vonja maga után.

Beszerelés

1. ábra A felszerelést és az első beüzemelést kizárólag a gyártó által felhatalmazott szervizek szakképzett munkatársai végezhetik el.
2. A vízmelegítőt a falra kell szerelni.
3. Fúrjunk 4db 12mm átmérőjű, 65mm mély lyukat a falba a kettes ábrának megfelelően. (2. ábra)

Helyezzük be a megfelelő akasztókat a falba fúrt lyukakba, tegyük rá a rögzítőkeretet, és emeljük rá a vízmelegítőt az akasztókra, majd rögzítsük biztonságosan a falra.

Végül szerelje fel a biztonsági szelep túlfolyó csövét.

Szerelje fel a biztonsági szelepet és egyéb kiegészítőket a fenti ábra szerint. A menetes csatlakozást teflonszalaggal tömítse, hogy megelőzze a szivárgást.

Model	ES50V-F1(EU)	ES80V-F1(EU)	ES100V-F1(EU)
a	170mm	170mm	170mm
b	88mm	88mm	88mm
c	362mm	635mm	851mm

A berendezés össze- és szétszerelésének megkönnyítése érdekében használjon G1/2"-os menetes csatlakozású vízbevezető és -kivezető csövet. Ellenőrizze a vízellátás helyét, és csatlakoztassa a vízbevezető csövet és a vízcsövet a vízcsaphoz. Töltse fel a belső tartályt vízzel, és ellenőrizze, hogy van-e szivárgás valahol; ha igen, ismételje meg.

Figyelmeztetés: Ellenőrizze, hogy a keret megbízhatóan van-e felerősítve a falra, hogy ne okozzon személyi sérülést vagy vagyoni kárt.

Beszerelés

A biztonsági szelep beszerelése

8 bar névleges nyomású, 1/2"-os menetes csatlakozású biztonsági szelepet kell a vízmelegítő hidegvíz-betáplálásának oldalára csatlakoztatni, a biztonsági szelepen lévő nyíl irányával megegyezően (a nyíl a vízmelegítőre mutat) (3. ábra). Fűtési üzemmódban a túlnyomás-érzékelőből víz csepeghet a nyomás csökkentése érdekében. Ez normális jelenség, amelyet a vízmelegítőben lévő víz tágulása okoz.

A biztonsági szelep túlfolyó csövét állandóan nyitva kell tartani.

A biztonsági szelepet rendszeresen meg kell nyitni, hogy eltávolítsa a vízkőlerakódást, és ellenőrizni kell, hogy ne legyen eltömődve. A biztonsági szelep túlfolyó csövét csatlakoztassa a vízkivezető cső egyik végéhez, figyelembe véve az adott körülményeket. Csatlakoztassa a vízkivezető cső másik végét a bojler szifonjába, hogy megelőzze a víz szétfröccsenését a helyiségben. A biztonsági szelephez csatlakoztatott kivezető csőnek lejtenie kell a fagymentes terület felé.

Csomagolási lista

Model\Mennyiség\Tételek	Elektromos Vízmelegítő (db)	Biztonsági szelep (db)	Használati útmutató (db)	Rögzítőcsavar (db)	Fali rögzítőelem (db)
ES50V-F1(EU)	1 1 1 4				2
ES80V-F1(EU)	1 1 1 4				2
ES100V-F1(EU)	1 1 1 4				2

Használat

A kezelőpanel bemutatása

Billentyűk/gombok

Smart Intelligens üzemmód

1.5KW Egy tartály üzemmód

3KW Dupla tartály üzemmód

BPS Antibakteriális üzemmód

Be/Ki kapcsolás

Ikonok

Intelligens üzemmód világít

Egy/dupla tartály

Dupla tartály

Egy tartály

Hőmérséklet beállítása / tényleges hőmérséklet

BPS üzemmód világít

Beszerelés után először nyissa meg a bemenő vízcsapot, majd a kimenő vízcsapot, mert az első használatkor nincs még víz a belső tartályban, aztán nyissa ki a csaptelepet, hogy lehetővé tegye a maximális melegvíz átfolyást. Amikor a csaptelepből állandóan folyik a víz, az azt jelenti, hogy a tartály megtelt vízzel, zárja le a csaptelep melegvíz oldali ágát. Miután meggyőződött róla, hogy minden csatlakozó szivárgásmentes, kapcsolja be a készüléket. Első bekapcsoláskor a kijelzőn megjelenik az 1s, ezután lehet a vízmelegítőt bekapcsolni.

Üzembe helyezés

1. Első bekapcsoláskor a kijelzőn megjelenik az 1s, ezután lehet a vízmelegítőt bekapcsolni. 2. Nyomja meg a ⏻ gombot az üzembe helyezéshez.

Intelligens üzemmód

1 Nyomja meg a Smart gombot, és válassza ki, hány ember használja a melegvizet a megfelelő szám kiválasztásával.

• 1.: 1 ember részére szükséges melegvíz
• 2.: 2 ember részére szükséges melegvíz
• 3.: 3 ember részére szükséges melegvíz

2 A vízmelegítő automatikusan annyi vizet fog felmelegíteni, ahány személyt kiválasztottunk.

Az 50 literes vízmelegítő csak egy vagy két személyre állítható be.

A 80- és 100 literes vízmelegítők egy, kettő és három személyre állíthatóak be.

Használat

Egy/dupla tartály üzemmód

Nyomja meg az 1.5 kW-os gombot, és megjelenik a „Half” ikon, azután az alapértelmezett maximum fűtési hőmérséklet „75 °C” villog 2 másodpercig, majd megjelenik a tényleges vízhőmérséklet. 1500 W fűti fel a bal oldali tartályban lévő vizet. Nyomja meg a 3 kW gombot, és az „All” ikon jelenik meg, ekkor 3000 W fogja felfűteni a két tartályt egyidejűleg.

Antibakteriális üzemmód

Nyomja meg a BPS gombot, és megjelenik az ikon, azután az alapértelmezett maximum fűtési hőmérséklet „80 °C” villog 2 másodpercig, majd megjelenik a tényleges vízhőmérséklet. Miután a tényleges vízhőmérséklet elérte a 80 °C-ot, a „BPS” befejeződik, és ez a funkció automatikusan kikapcsol, és az ikon eltűnik. Az alapértelmezett fűtési hőmérséklet is visszaáll a „BPS” indítása előtti állapotra. Nyomja meg újra a BPS gombot, hogy újra működésbe hozza az antibakteriális üzemmódot.

Megjegyzés:

1.: A BPS hozzáférhető az Intelligens és egy/dupla tartályos üzemmódban. 2.: A BPS beállítások megmaradnak áramszünet után is. 3.: A BPS más funkcióktól függetlenül nem működik.

Kikapcsolás

Használat után nyomja meg a ⏻ gombot, hogy lekapcsolja a vízmelegítőt.

A dupla tartály használat üzemmódban normális jelenség, hogy a jobb tartály még mindig melegít amikor a kijelző hőmérséklet „75 C°” mert a két tartálynak különböző a fűtőhatása.

MEGJEGYZÉSEK

1. Ne helyezzük áram alá a készüléket, amíg nincs feltöltve a tartály vízzel, hogy elkerüljük a megrongálódást.
2. A víz hőmérsékletét a megfelelő szintre állítsa be, hogy elkerülje a forrázást.
3. Figyelembe véve az elegendő forróvíz mennyiségét a lehető legalacsonyabb értékre állítsa be a hőmérsékletet, ezzel csökkentheti a hősugárzást és magas hőmérséklet okozta korróziót, ezzel pedig növeli a vízmelegítő élettartamát.
4. A vízmelegítő környezetében ne helyezzen el éghető dolgokat, mint például benzin, mert tüzet okozhat.

Tisztítás és Karbantartás

Figyelmeztetés!

A karbantartást és javítást csak szakszervíz által küldött szakember végezheti. Nem megfelelő eljárással végzett tevékenység személyi sérüléshez és anyagi kárhoz vezethet.

Jegyzet: Mielőtt a szervizhez technikus, kérjük, olvassa el a Q & A, hogy megoldja az egyszerű kérdést.

Tisztítás

1. Külső takarítás

Tisztítás előtt kérjük áramtalanítsa a készüléket, majd törölje át semleges mosószeres, nedves ruhával. Ne használjon benzint vagy egyéb vegyszereket. Végül törölje át a vízmelegítőt száraz ruhával. Figyelmeztetés: Ne mossa a vízmelegítőt szemcsés anyaggal (pl.: fogkrém), savtartalmú anyaggal vagy kémiai oldószerekkel (alkohol) vagy polirral.

2 Belső takarítás

Annak érdekében, hogy a vízmelegítő megőrizze hatékony működését, a fűtőszálat és a belső tartályt háromévente egyszer ki kell takarítani. Kérjük, ügyeljen arra, hogy a fűtőszál külső védőrétege és a tartály belső felülete ne sérüljön meg.

Az anódrudat időszakonként ki kell cserélni a helyi vízminőség és a használati szokások függvényében.

Karbantartáskor forduljon a szakszervizhez.

Ellenőrzés

Állandó használat esetén havonta egyszer ellenőrizze a biztonsági szelepet a fogantyú elfordításával. Ha víz folyik ki, a biztonsági szelep megfelelően működik. Ha nem folyik víz, hívja a szervizt. Ha a biztonsági szelep sérült, cserélje ki gyári alkatrészre. A karbantartást rendszeresen, szakember segítségével kell elvégezni. A fűtőbetétet is időnként meg kell tisztítani. Az anódrudat is ellenőrizni kell, és erős elhasználódás esetén ki kell cserélni.

Tisztítás és karbantartás

Hosszabb ideig használaton kívül helyezett készülék

Ha hosszabb ideig nem kívánja használni a készüléket, a következőket kell tennie:

1. Zárja el a hidegvíz-betápláló szelepet. 2. Nyissa meg a biztonsági szelepet. 3. Nyissa meg teljesen a melegvíz-oldali szelepet, és ürítse le a vizet a belső tartályból.

Újrahasználat előtt, a sérülések és balesetek elkerülése érdekében, nyissa ki a melegvíz-szelepet, mielőtt áram alá helyezi a vízmelegítőt. Nyitott szelep mellett tilos a dohányzás és nyílt láng használata. Ellenőrizze az alkatrészek állapotát is, és csak akkor használja újra a vízmelegítőt, ha a belső tartály teljesen feltöltődött vízzel.

Hibaelhárítás

PROBLÉMAHIBA ELLENŐRZÉS Megoldás
Nem folyik a víz	1 Van víz, vagy alacsony a víznyomás rendszerben?	Ellenőrízni
	2 Vízhasználat helyén nincs elzáródás vagy a melegvíz szelep nyitva van vagy zárva	Ellenőrízni és kinyitni
Hideg vízfolyás	1 Melegvíz szelep nyitva van vagy zárva?	Ellenőrízni és kinyitni
	2 Megfelelő a víz hőmérséklete? Használati utasítás alapján beállítani
	3 Felfűtési idő túl rövidre van állítva?	Használati utasítás alapján beállítani
	4 Alkatrészek sérültek? Ha megbizonyosodtunk róla, hogy nem a fenti problémákkal állunk szemben, akkor hívjuk a szervízhálózatot
A hőmérséklet alacsonyabb, mint a beállított és a kifolyó víz hőmérséklete	1 Megfelelően van beállítva a jelenlegi funkció, hőmérséklet nem túl alacsony?	Használati utasítás alapján beállítani
	2 A víznyomás nem túl alacsony? Állítsuk be a keverőszelep átfolyási rátáját.
Átfolyás változik mennyiségben és hőmérsékletben	A víznyomás állandó vagy változik?	Állítsuk be a keverőszelep átfolyási rátáját vagy használjuk állandó víznyomás mellett
A vízmelegítő nem indul el vagy a kijelző nem működik	1 Áram alatt van a készülék? Áramforrás ellenőrzése
	2 Alkatrészek sérültek? Ha megbizonyosodtunk róla, hogy nem a fenti problémával állunk szemben, akkor hívjuk a szervízhálózatot
E1 megjelenik Áramköri hiba		A szervízhálózattal vegyük fel a kapcsolatot
E2 megjelenik	1 Belső tartály megtelt vízzel? Áramtalanítsunk, töltsük fel vízzel és indítsuk újra
	2 Alkatrészek sérültek? Ha megbizonyosodtunk róla, hogy nem a fenti problémával állunk szemben, akkor hívjuk a szervízhálózatot
E3/E8 megjelenik	1 Üzem közben a helyiség hőmérséklete fagyásveszélynek van kitéve.	Áramtalanítsunk, és csak akkor indítsuk újra, ha a fagyásveszély megszűnt.
	2 Érzékelő megrongálódott	Ha megbizonyosodtunk róla, hogy nem a fenti problémával állunk szemben, akkor hívjuk a szervízhálózatot
