Termék típusa	HDMI ismétlő/bővítő
Márka	Konig
Modell	KN-HDMIREP25
Méretek (H x Sz x M)	120 mm x 60 mm x 20 mm
Súly	200 g
Tápfeszültség	5 V hálózati adapterrel vagy USB-n keresztül (kábel mellékelve)
HDMI verzió	HDMI 1.4
Maximális támogatott felbontás	4K 30 Hz (24 bit/szín)
Maximális átviteli távolság	25 méter minőségi HDMI kábellel (Cat6/7 opcionális adapterekkel)
Fő funkciók	HDMI jelbővítés, veszteségmentes ismétlés, HDCP 2.2 támogatás, beépített digitális (optikai S/PDIF) és analóg (3,5 mm jack) audiokimenet
Csatlakozók	1 HDMI bemenet, 1 HDMI kimenet, 1 optikai audiokimenet, 1 jack audiokimenet
Ház anyaga	Fekete ABS műanyag
Karbantartás és tisztítás	Tisztítás előtt húzza ki a csatlakozót, használjon száraz, puha ruhát, ne használjon súrolószereket vagy folyadékokat
Biztonság	Csak a mellékelt hálózati adaptert használja, ne tegye ki nedvességnek, működési hőmérséklet: 0–40°C
Alkatrészek és javíthatóság	Alkatrészek kérésre elérhetők (pl. hálózati adapter), javítás képzett technikus által lehetséges
Általános információk	2 év garancia, kompatibilis minden HDMI eszközzel (TV, projektor, konzol stb.)

Gyakran ismételt kérdések - KN-HDMIREP25 KONIG

Hogyan csatlakoztassam a KN-HDMIREP25 HDMI ismétlőt?

Csatlakoztassa HDMI forrását (pl. dekóder, konzol) a bővítő bemenetéhez, majd a HDMI kábelt a kimenetről a TV-hez. Csatlakoztassa a tápegységet (USB vagy adapter). A kék jelzőfény világít, ha a jel megfelelő.

Miért nincs kép a képernyőn?

Ellenőrizze, hogy a tápegység csatlakoztatva van, a HDMI kábelek jól be vannak dugva, és a forrás be van kapcsolva. Ha a probléma továbbra is fennáll, próbálkozzon másik HDMI kábellel, vagy csökkentse a forrás felbontását 1080p-re.

Mi a maximális támogatott távolság?

Szabványos HDMI kábellel a távolság 25 méter. Hosszabb távolságokhoz használjon Cat6/Cat7 kábeleket dedikált adapterekkel (nem tartozék).

Az ismétlő támogatja a 4K-t?

Igen, támogatja a 4K-t 30 Hz-en (24 bit/pixel) HDCP 2.2-vel. Győződjön meg arról, hogy HDMI kábele 4K tanúsítvánnyal rendelkezik a jelveszteség elkerülése érdekében.

Az audio HDMI-n keresztül történik?

Igen, az audio a HDMI kábelen halad keresztül. Ezenkívül a készülék optikai (S/PDIF) és analóg (3,5 mm jack) audiokimenetet is kínál a nagyobb rugalmasság érdekében.

Több ismétlőt is csatlakoztathatok sorba?

Akár három ismétlő is láncolható, de a teljes távolság nem haladhatja meg a 25 métert. E fölött a jel romolhat.

A jelzőfény nem világít, mit tegyek?

Győződjön meg arról, hogy a hálózati adapter vagy az USB kábel megfelelően csatlakozik, és a forrás be van kapcsolva. Ha továbbra sem világít a jelzőfény, a készülék hibás lehet.

Ez a bővítő minden TV-vel működik?

Igen, kompatibilis minden HDMI 1.4-es és újabb szabványú HDMI eszközzel (TV, projektor, monitor).

Hogyan tisztítsam a készüléket?

Bármilyen tisztítás előtt húzza ki a bővítőt. Használjon száraz, puha ruhát. Soha ne használjon vegyszereket, alkoholt vagy folyadékokat, mert károsíthatják az alkatrészeket.

Hol találom meg a teljes használati útmutatót?

Az útmutató ingyenesen letölthető a notice-facile.com oldalról PDF formátumban. Kérheti a saját nyelvére lefordított változatot is a weboldalunkon található űrlapon keresztül.

HASZNÁLATI ÚTMUTATÓ KN-HDMIREP25 KONIG

1xUTP CAT5e kábeles HDMI ismétlő

KÄYTTÖOHJE (s. 25)

HDMI over 1xUTP CAT5e toistin

Ez a CAT5 x1 HDMI hosszabbító CAT5e/6 kábellel max. 50 méterre hosszabbítja meg az 1080p HDTV képernyők kihelyezési távolságát. Nemcsak a HDMI kábelátviteli korlátját törli el, hanem rugalmasabban és kényelmesebben is használható.

HDMI csatlakozóval van ellátva, de HDMI – DVI átalakítóval DVI berendezésekhez is használható, s ezáltal több választási lehetőséget ad és nagyobb rugalmasságot biztosít különféle házimozi összetevők integrálásánál.

Előnyök:

• A HDMI kábelek hossza rögzített és házilag nem módosítható. Mivel a HDMI csatlakozó csak gyárilag forrasztható vagy szerelhető, a felhasználók nem tudják növelni vagy csökkenteni a kábel hosszát. Ezzel szemben a CAT-5e/6 kábelek mindenütt kaphatók és házilag is könnyen szerelhetők.
• A hosszú HDMI kábel feje nagy és csúnya, ezért elrejtve használják. Ezenkívül a HDMI kábel nem nagyon hajlítható és nehezen húzható be fali védőcsőbe vagy kábelcsatornába. A CAT-5e/6 kábellel nincsenek ilyen gondok.
• E termék használata esetén, a 1080p jelek átviteli távolsága akár 50 méter is lehet, CAT6 kábellel. Az általánosan használt HDMI kábeleket egyénileg kell kialakítani 10 hossz felett.

Fő jellemzők:

Ez a HDMI hosszabbító számos előnyös jellemzőjénél fogva előnyösebb a hagyományos megoldásoknál. Fő jellemzői a következők:

• Egy pár teljesen működőképes egységet alkot, beállításokat nem igényel
• Egy CAT-5e/6 kábel kiváltja a HDMI kábelt, és nagy távolságú jelátvitelt biztosít
  • IEEE-568B szabványos
• Az átviteli távolság akár 50 méter lehet 1080p jelek CAT-6 kábelen való továbbításakor
• A visszacsatolás, fekvenciamenet-kiegyenlítés és erősítés automatikus – a felhasználónak nem kell foglalkoznia a kábel hosszával
• Kicsi méret
  • Támogatja a HDMI1.2a szabványt
• Támogatja a maximális 1080p videófelbontást is
• Támogatja a csatornánkénti 165 MHz/1,65 Gbit/s sebességet(4,95 Gbit/s sebességet az összes csatornán együtt)
• Támogatja a csatornánkénti 8 bites színmélységet (24 bitet az összes csatornán együtt)
• Támogatja a tömörítetlen kétcsatornás hangot, pl. az LPCM szabvány szerint

Műszaki adatok:

Bemenőjel/kimenőjel
Bemenő videojel 0,5 -1,0 Vcs-cs
Kimenő videojel HDMI 1.2a
Támogatott videoformátumok
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Átviteli távolság
CAT-6 kábellel 50 m, 1080p felbontás mellett
Üzemi frekvencia
A videoerősítő sávszélessége 1,65 Gbit/s / 165 MHz
Függőleges frekvencia 50/60 Hz
Felbontásértékek (HDTV)
Váltott soros (50/60 Hz) 480i, 576i, 1080i
Progresszív (50/60 Hz) 480p, 576p, 720p, 1080p
Jótállás
Korlátozott jótállás 2 év az alkatrészekre és munkaköltségre
Környezetállóság
Üzemi hőmérséklet 0°C – +70°C
Üzemi légnedvesség 10% – 85 % (kicsapódásmentes)
Tárolási hőmérséklet -10°C – +80°C
Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)
Táplálás
Tápfeszültség és áramfelvétel 5 V=, 2 A
Fogyasztás (max.) 10 W
Hatósági jóváhagyások
Konverter egység FCC, CE, UL
Táp UL, CE, FCC
Tartozékok
Hálózati tápegység Euro szabványos

Megjegyzések:

• A jó átviteli minőség érdekében használjon árnyékolt CAT-5e vagy CAT-6 kábelt.
- Gyengébb minőségű kábel használatakor nem érvényesül a jó átviteli minőség és a nagy átviteli távolság.
• A termék elvileg rövid átviteli távolság mellett működik előírásszerűen.

Ha hosszabb átviteli távolságon nem működik, akkor a hibát az átviteli kábelek minőségi problémái okozzák.

A csomag tartalma:

Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és sértetlenségét:

• 1. főegység: adó
• 2. főegység: vevő
• Két 5 V-os tápegység
• Felhasználói kézikönyv

A panel ismertetése:

HDMI adóegység

1) HDMI bemeneti csatlakozó
2) Bekapcsolásjelző LED
3) UTP kimeneti csatlakozó
4) 5 V-os tápcsatlakozó
5) 5V V-os tápcsatlakozó
6) Bemeneti csatlakozó
7) Bekapcsolásjelző LED
8) HDMI kimeneti csatlakozó

Bekötés és használat:

• Kösse a HDMI bemenőjelet (pl. HD-DVD, PS3, STB) az adóra.
• Kösse össze egy CAT-5e/6 kábellel az adó kimenetét és a vevő bemenetét.
• Kösse a vevő kimenetét a képernyőre (pl. HD-LCD, HD-DLP).
• Dugaszolja az egyik tápegységet az adóba, a másikat a vevőbe.

Figyelem: vigyázva dugja be / húzza ki a kábeleket.

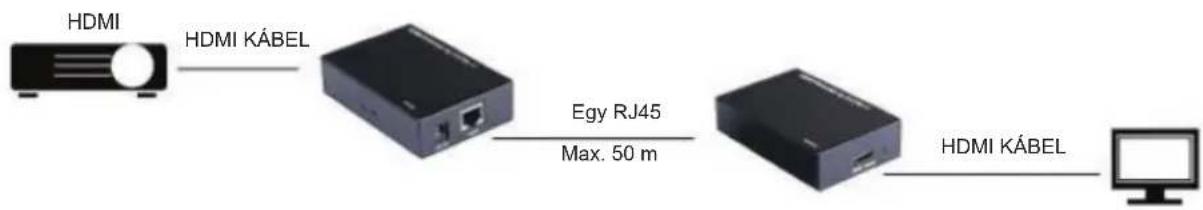

Bekötési vázlat:

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza

ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
