Terméktípus	VGA ismétlő
Márka	Konig
Modell	CMP-REPEATVGA2
Kategória	Audio/videó kiterjesztő
Méretek (kb.)	80 x 50 x 20 mm
Súly	50 g
Tápellátás	Tápellátás VGA porton vagy USB-n keresztül (kábel mellékelve)
Maximális átviteli távolság	45 méter
Támogatott maximális felbontás	1920 x 1080 pixel (Full HD)
Csatlakozók	1 x VGA bemenet (csatlakozódugó), 1 x VGA kimenet (csatlakozóaljzat)
Fő funkciók	VGA jel erősítése és hosszabbítása, kompatibilis LCD monitorokkal és projektorokkal
Karbantartás és tisztítás	Törölje le puha, száraz ruhával. Ne használjon vegyszereket.
Biztonság	Használja száraz, nedvességtől védett környezetben. Vihar esetén húzza ki a készüléket.
Alkatrészek és javíthatóság	Nem állnak rendelkezésre pótalkatrészek. Meghibásodás esetén cserélje ki a készüléket.
Általános információk	A Konig márka audio/videó kiterjesztője, CMP-REPEATVGA2 modell. Ideális a VGA jel nagy távolságú továbbításához.

Gyakran ismételt kérdések - CMP-REPEATVGA2 KONIG

Hogyan csatlakoztassam a Konig CMP-REPEATVGA2 VGA ismétlőt?

Csatlakoztassa a forrás (számítógép stb.) VGA kábelét az ismétlő csatlakozódugójához, majd egy szabványos VGA kábellel kösse össze a csatlakozóaljzatot a monitorral vagy projektorral. A készülék tápellátása VGA porton vagy USB kábelen keresztül történhet (nem mellékelt).

Mi a VGA ismétlő maximális hatótávolsága?

Az ismétlő akár 45 méter távolságra is képes továbbítani a VGA jelet minőségromlás nélkül, a használt felbontástól függően.

Az ismétlő kompatibilis a Full HD 1080p-vel?

Igen, támogatja a maximális 1920 x 1080 pixel (Full HD) felbontást.

Szükségem van külső tápellátásra?

A készülék közvetlenül a forrás VGA portjáról táplálható. Ha a jel gyenge, használhat egy USB kábelt (5V) a kiegészítő tápellátáshoz.

Működik az ismétlő VGA-HDMI átalakítóval?

Igen, amennyiben az átalakító aktív és kompatibilis a VGA jellel. Szükség esetén helyezze az átalakítót az ismétlő után.

Miért homályos vagy instabil a kép?

Ellenőrizze, hogy minden kábel megfelelően csatlakozik-e, és hogy a teljes kábelhossz (forrás + ismétlő + monitor) nem haladja meg a 45 métert. Próbálja meg a forrás felbontását 720p-re vagy kevesebbre csökkenteni.

Normális, hogy az ismétlő melegszik?

Enyhe melegedés normális működés közben. Ha a készülék nagyon forróvá válik, húzza ki és ellenőrizze, hogy nincs-e elzárva.

Használhatom ezt az ismétlőt egy 30 méteres VGA kábellel?

Igen, az ismétlő a távolság meghosszabbítására készült. 30 méteres bemeneti kábel esetén a kimenet további 15 méterrel növelhető, összesen 45 métert elérve.

Működik az ismétlő egy adott operációs rendszerrel?

Az ismétlő egy passzív/aktív hardvereszköz, illesztőprogram nélkül. Működik minden operációs rendszerrel (Windows, macOS, Linux), amennyiben a forrás rendelkezik VGA kimenettel.

Mi a teendő, ha a monitor nem érzékel jelet?

Ellenőrizze a csatlakozásokat, próbáljon másik VGA forrást, és győződjön meg arról, hogy az ismétlő megfelelően van táplálva. Tesztelje rövid kábellel a probléma elkülönítéséhez.

HASZNÁLATI ÚTMUTATÓ CMP-REPEATVGA2 KONIG

UTP kábeles VGA hosszabbító

A VGA UTP 1X1 hosszabbító hang- és videocsatornás jelosztó ideális eszköz a számítógép képének és hangjának helyi és egyidejű távoli megjelenítésére. Egyesíti a jelosztó és hosszabbító funkciót. A helyi és távoli kimeneteken egyidejűleg jeleníti meg a VGA video és a hang jelet. Az adóegységgel egy db Cat5 kábellel összekapcsolt vevőegység a távoli helyen kibontja és rendelkezésre bocsátja a kép- és hangjelet. Csak CAT6 kábel használatával érhető el a VGA jel maximális, 300 méteres hatótávolsága.

Fő jellemzők

Ennek a készüléknek számos előnyös jellemzője van. A legfontosabbak a következők:

• Egyetlen keresztezett UTP kábellel akár 300 m távolságra is átvihető a VGA videó és a sztereó hang jel. (ne keresztkötésű UTP kábelt, hanem egyenes bekötésű UTP kábelt használjon).
• A GAIN és PEAK kezelőszervvel hozzáállítható az UTP kábel hosszához.

GAIN: A fényerösséget állítja.

PEAK: A képferdeséget állítja.

• A maximális átvihető felbontás 1920x1200.
• A helyi egységnek két kimenete van: 1 x VGA a helyi nézéshez és 1 x UTP a távoli helyszín bekötéséhez.

Müszaki adatok

Bemeneti /kimeneti csatlakozók

Bemeneti csatlakozó VGA (aljzat, 15 érintkezős), sztereó hang

kimeneti csatlakozó VGA (aljzat, 15 érintkezős), Sztereó hang, 1xRJ45

Üzemi frekvencia

Függöleges frekvencia 60/75/85 Hz

Felbontásértékek (PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600×900

1600X1200

1920X1080

1920X1200

Szerkezeti adatok

A VGA UTP 1X1 hosszabbító jelosztó mérete 100×65×25,5 mm

A VGA UTP 1X1 hosszabbító jelosztó tömege 208 g

A vevő mérete (ho x szé x ma) 81,5×43×23 mm

A vevő tömege (nettó) 108 g

Környezetállóság

Üzemi hömérséklet 0°C – +70°C

Üzemi légnedvesség 10% – 85 % (kicsapódásmentes)

Tárolási hömérséklettartomány -10°C – +80°C

Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)

Táplálás:

A VGA UTP 1X1 hosszabbító jelosztó táplálása 5 V, 2 A, max. 5 W

A vevő táplálása 5 V, 2 A, max. 5 W

Hatósági jóváhagyások

Konverter egység FCC, CE, UL

Tápegység UL, CE, FCC

Megjegyzés: Fenntartjuk a jogot a műszaki adatok előzetes értesítés nélküli módosítására.

A csomag tartalma

Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és sértetlenségét:

• VGA UTP 1X1 hosszabbító jelosztó
• Felhasználói kézikönyv
• 1 db vevő
• 2 db 5 V, 2 A-es tápegység

A panelek ismertetése

Adó

Vevő

Bekötés és használat

• VGA kábellel kösse össze a számítógép VGA kimenetét és az adóegység VGA bemenetét
• Kösse az adóegység VGA kimenetére a helyi monitort és hang kimenetére a helyi hangosítót

• Kösse össze az adót és a vevőt egy CAT-5e/6 kábellel

• Kösse a vevőegység VGA kimenetére a távoli monitort és hang kimenetére a távoli hangosítót

• Csatlakoztassa az egyik 5 V, 2 A-es tápegységet az adóegységhez, a másikat a vevőegységhez.

Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket

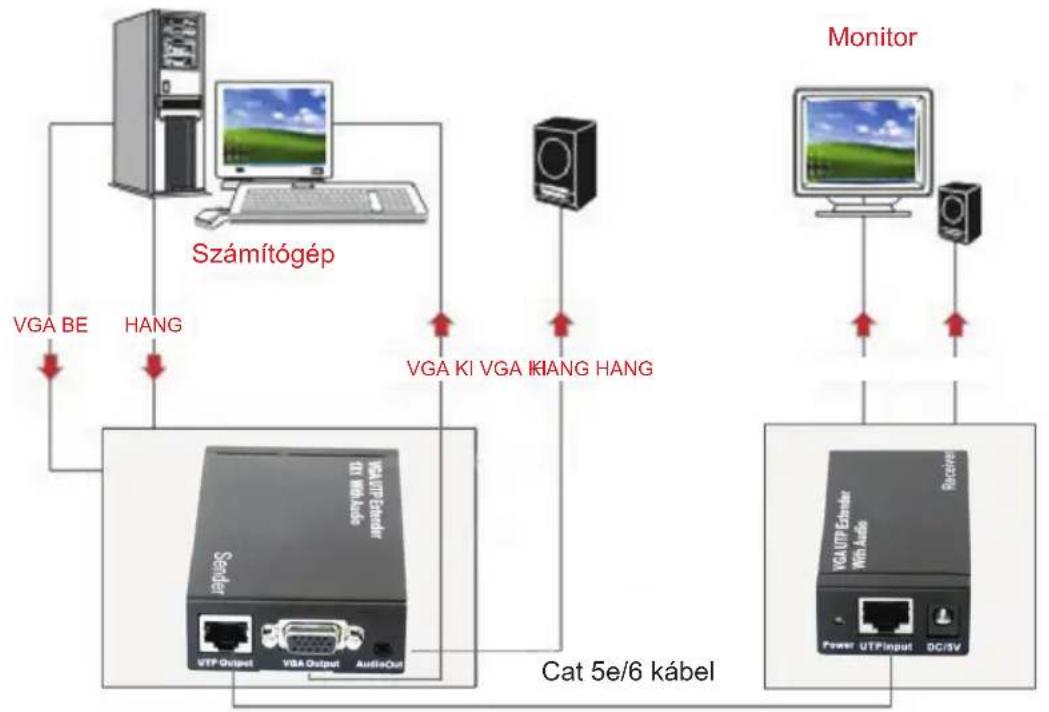

Bekötési vázlat

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más

berendezésekröl. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
