Tipo di prodotto	Ripetitore/estensore HDMI
Marca	Konig
Modello	KN-HDMIREP25
Dimensioni (L x l x H)	120 mm x 60 mm x 20 mm
Peso	200 g
Alimentazione	5 V tramite adattatore di rete o USB (cavo incluso)
Versione HDMI	HDMI 1.4
Risoluzione massima supportata	4K a 30 Hz (24 bit per colore)
Distanza di trasmissione massima	25 metri tramite cavo HDMI di qualità (Cat6/7 con adattatori opzionali)
Funzioni principali	Estensione del segnale HDMI, ripetizione senza perdita, supporto HDCP 2.2, uscita audio digitale integrata (S/PDIF ottico) e analogica (jack 3,5 mm)
Connettività	1 ingresso HDMI, 1 uscita HDMI, 1 uscita audio ottica, 1 uscita audio jack
Materiale del contenitore	Plastica ABS nera
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto e morbido, non usare prodotti abrasivi o liquidi
Sicurezza	Utilizzare solo l'adattatore di rete fornito, non esporre all'umidità, temperatura di funzionamento 0–40°C
Ricambi e riparabilità	Ricambi disponibili su richiesta (es. adattatore di rete), riparazione possibile da un tecnico qualificato
Informazioni generali	Garanzia 2 anni, compatibile con tutti i dispositivi HDMI (TV, proiettori, console, ecc.)

Domande frequenti - KN-HDMIREP25 KONIG

Come collegare il ripetitore HDMI KN-HDMIREP25?

Collega la tua sorgente HDMI (es. decoder, console) all'ingresso dell'estensore, poi il cavo HDMI dall'uscita al televisore. Collega l'alimentazione (USB o adattatore). La spia blu si accende se il segnale è corretto.

Perché non c'è immagine sullo schermo?

Verifica che l'alimentazione sia collegata, che i cavi HDMI siano ben inseriti e che la sorgente sia accesa. Se il problema persiste, prova un altro cavo HDMI o riduci la risoluzione della sorgente a 1080p.

Qual è la distanza massima supportata?

Con un cavo HDMI standard, la distanza è di 25 metri. Per distanze maggiori, utilizzare cavi Cat6/Cat7 con adattatori dedicati (non inclusi).

Il ripetitore supporta il 4K?

Sì, supporta il 4K a 30 Hz (24 bit/pixel) con HDCP 2.2. Assicurati che il cavo HDMI sia certificato 4K per evitare perdite di segnale.

L'audio viene trasmesso tramite HDMI?

Sì, l'audio passa attraverso il cavo HDMI. Inoltre, il dispositivo offre un'uscita audio ottica (S/PDIF) e un'uscita audio analogica (jack 3,5 mm) per una maggiore flessibilità.

Posso collegare più ripetitori in serie?

È possibile collegare fino a tre ripetitori in catena, ma la distanza totale non deve superare i 25 metri. Oltre, il segnale può degradarsi.

La spia non si accende, cosa fare?

Assicurati che l'adattatore di rete o il cavo USB sia correttamente collegato e che la sorgente sia accesa. Se ancora nessuna spia, il dispositivo potrebbe essere difettoso.

Questo estensore funziona con tutti i televisori?

Sì, è compatibile con qualsiasi apparecchiatura HDMI (TV, proiettore, monitor) con standard HDMI 1.4 e superiori.

Come pulire il dispositivo?

Scollega l'estensore prima di qualsiasi pulizia. Utilizza un panno asciutto e morbido. Non utilizzare mai prodotti chimici, alcol o liquidi, poiché potrebbero danneggiare i componenti.

Dove posso trovare il manuale completo?

Il manuale è disponibile gratuitamente in download su notice-facile.com in formato PDF. Puoi anche richiederlo tradotto nella tua lingua tramite il modulo sul nostro sito.

MANUALE UTENTE KN-HDMIREP25 KONIG

L'estensore HDMI di CAT5 x usa un cavo CAT5e/6 per estendere il display HDTV fino a 50 metri per 1080p. Questo non solo rompe il limite della lunghezza di trasmissione del cavo HDMI, ma ha anche maggiore flessibilità e comodità nella costruzione del cavo.

È dotato di un connettore HDMI ed è in grado di supportare apparecchi DVI quando sono usati con un Adattatore da HDMI a DVI, fornendo maggiore flessibilità e opzioni quando si integrano diversi componenti home theater.

Benefici:

• La lunghezza del cavo HDMI è fissa e non può essere cambiata una volta che viene prodotto. Siccome il connettore HDMI può essere saldato o terminato da professionisti in una fabbrica, gli utenti non possono ridurre o aumentarlo per conto proprio. Comunque i cavi CAT-5e/6 sono disponibili ovunque e possono essere usati facilmente dall'utente o dall'installatore.
• Siccome la testa di un lungo cavo HDMI è grande, per usarlo bisogna farlo con un metodo nascosto. Inoltre non è facile piegare un cavo HDMI e tirarlo attraverso un tubo o cassetto che attraversa la parete. Comunque il cavo CAT5e/6 non ha tali problemi.
• Usando questo prodotto, la distanza di trasmissione può essere fino a 50 metri per 1080p usando il cavo CAT6. Per i normali cavi HDMI, questi devono essere personalizzati quando la lunghezza supera i 10 metri.

Caratteristiche:

Questo Estensore HDMI ha molte caratteristiche che gli permettono di funzionare in una maniera superiore. Tra queste si trovano:

• Un paio come modulo completamente funzionale, nessuna necessità di impostazioni
• Un cavo CAT-5e/6 può sostituire un cavo HDMI per raggiungere una trasmissione a lunga distanza
• Segue gli standard IEEE-568B
• La distanza di trasmissione può arrivare fino a 50 metri per 1080p usando il cavo CAT-6
• Regolazione automatica del feedback, equalizzazione e amplificazione, l'utente non deve preoccuparsi della lunghezza del cavo
• Dimensione compatta
  • Supporta HDMI1.2a
  • Supporta la risoluzione video più elevata 1080p
• Supporta una larghezza di banda di 165MHz/1,65Gbps per canale (4,95Gbps tutti i canali)
• Supporta colore a 8bit per canale (24bit tutti i canali) i
  • Supporta 2 canali audio non compressi come LPCM

Specifiche:

Ingresso/uscita segnale
Segnale video ingresso 0,5 -1,0 Volt p-p
Video uscita HDMI 1.2a
Formati video supportati
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Distanza di trasmissione
Cavo CAT-6 50m per 1080p
Frequenza di funzionamento
Ampiezza di banda amplificatore video 1,65Gpbs/1	65MHz
Gamma di frequenza verticale 50/60Hz
Risoluzioni (HDTV)
Interlacciato (50/60Hz) 480i, 576i, 1080i
Progressivo (50/60Hz) 480p, 576p, 720p, 1080p
Garanzia
Garanzia limitata 2 anni per parti e riparazioni
Ambiente
Temperatura d'uso Da 0°C a +70°C
Umidità d'uso Da 10% a 85 % RH (nessuna condensa)
Temperatura di conservazione Da 10°C a +80°C
Umidità di conservazione Da 5% a 90 % RH (nessuna condensa)
Requisiti di alimentazione
Alimentazione 5V DC@2A
Consumo di potenza (massimo)	10 W
Conformità alle norme
Unità convertitore	FCC, CE, UL
Alimentatore	UL, CE, FCC
Accessori
Adattatore alimentazione AC	Standard Euro

Nota:

- Per ottenere la qualità di trasmissione elevate, si prega di selezionare il cavo schermato CAT-5e o CAT-6.

• I cavi con minore qualità non raggiungeranno l'effetto di trasmissione perfetta e la lunga distanza.

- Teoricamente la funzionalità del prodotto è normale quando si adotta la trasmissione a breve distanza.

Se il prodotto non può trasmettere a lunga distanza, significa che ci sono problemi di qualità nei cavi di trasmissione.

Contenuti della confezione:

Prima di provare ad usare questa unità, si prega di controllare il contenuto della confezione ed assicurarsi che i seguenti elementi siano presenti nella scatola:

• Unità principale n. 1 trasmettitore

• Unità principale n. 2 ricevitore

• Due alimentatori da 5VDC

- Manuale dell'utente

Descrizione del pannello:

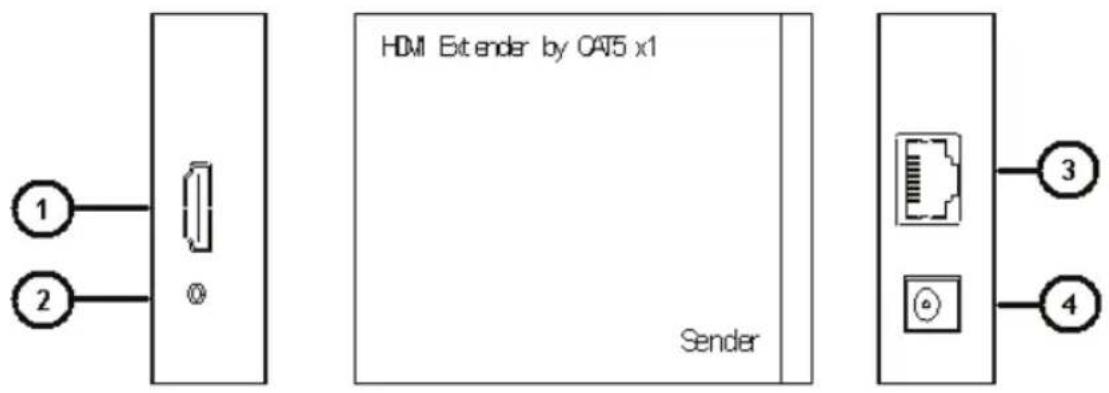

Unità trasmettitore HDMI

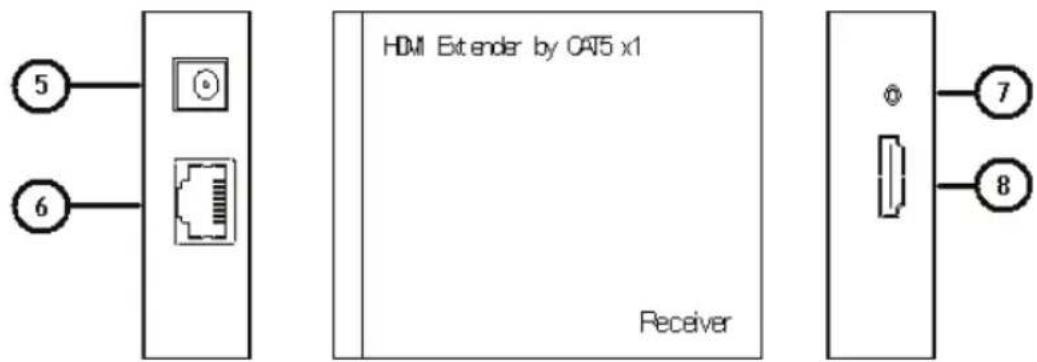

Unità ricevitore HDMI

1) Connettore ingresso HDMI
2) LED alimentazione
3) Connettore uscita UTP
4) Collegamento all'alimentazione da 5V
5) Collegamento all'alimentazione da 5V
6) Connettore ingresso UTP
7) LED alimentazione
8) Connettore uscita HDMI

Collegamento e uso:

• Collegare la sorgente d'ingresso HDMI (come HD-DVD, PS3, STB) al trasmettitore.
• Collegare un cavo CAT-5e/6 all'uscita del trasmettitore e l'ingresso del ricevitore.
• Collegare l'uscita del ricevitore al display (come HD-LCD, HD-DLP).
• Attaccare un alimentatore nel trasmettitore e l'altro nel ricevitore.

Attenzione: inserire / estrarre i cavi delicatamente.

Schema dei collegamenti:

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.

Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
