Typ produktu	HDMI opakovač/prodlužovač
Značka	Konig
Model	KN-HDMIREP25
Rozměry (D x Š x V)	120 mm x 60 mm x 20 mm
Hmotnost	200 g
Napájení	5 V přes síťový adaptér nebo USB (kabel součástí)
Verze HDMI	HDMI 1.4
Maximální podporované rozlišení	4K při 30 Hz (24 bitů na barvu)
Maximální přenosová vzdálenost	25 metrů přes kvalitní HDMI kabel (Cat6/7 s volitelnými adaptéry)
Hlavní funkce	Prodloužení HDMI signálu, bezztrátové opakování, podpora HDCP 2.2, integrovaný digitální audio výstup (optický S/PDIF) a analogový (jack 3,5 mm)
Konektivita	1 HDMI vstup, 1 HDMI výstup, 1 optický audio výstup, 1 audio jack výstup
Materiál pouzdra	Černý ABS plast
Údržba a čištění	Před čištěním odpojte, používejte suchý a jemný hadřík, nepoužívejte abrazivní ani tekuté prostředky
Bezpečnost	Používejte pouze dodávaný síťový adaptér, nevystavujte vlhkosti, provozní teplota 0–40°C
Náhradní díly a opravitelnost	Náhradní díly dostupné na vyžádání (např. síťový adaptér), oprava možná kvalifikovaným technikem
Obecné informace	Záruka 2 roky, kompatibilní se všemi HDMI zařízeními (TV, projektory, konzole atd.)

Často kladené otázky - KN-HDMIREP25 KONIG

Jak připojit HDMI opakovač KN-HDMIREP25?

Připojte svůj HDMI zdroj (např. set-top box, konzoli) ke vstupu prodlužovače, poté HDMI kabel z výstupu do televizoru. Zapojte napájení (USB nebo adaptér). Pokud je signál správný, rozsvítí se modrá kontrolka.

Proč na obrazovce není obraz?

Zkontrolujte, zda je napájení zapojeno, HDMI kabely jsou pevně zasunuty a zdroj je zapnutý. Pokud problém přetrvává, zkuste jiný HDMI kabel nebo snižte rozlišení zdroje na 1080p.

Jaká je maximální podporovaná vzdálenost?

Se standardním HDMI kabelem je vzdálenost 25 metrů. Pro delší vzdálenosti použijte kabely Cat6/Cat7 se speciálními adaptéry (nejsou součástí balení).

Podporuje opakovač 4K?

Ano, podporuje 4K při 30 Hz (24 bitů/pixel) s HDCP 2.2. Ujistěte se, že váš HDMI kabel je certifikovaný pro 4K, aby nedošlo ke ztrátě signálu.

Je audio přenášeno přes HDMI?

Ano, audio prochází HDMI kabelem. Kromě toho zařízení nabízí optický audio výstup (S/PDIF) a analogový audio výstup (jack 3,5 mm) pro větší flexibilitu.

Mohu zapojit několik opakovačů do série?

Je možné zřetězit až tři opakovače, ale celková vzdálenost nesmí přesáhnout 25 metrů. Při delší vzdálenosti může dojít ke zhoršení signálu.

Kontrolka se nerozsvítí, co dělat?

Ujistěte se, že je síťový adaptér nebo USB kabel správně zapojen a zdroj je zapnutý. Pokud se kontrolka stále nerozsvítí, může být zařízení vadné.

Funguje tento prodlužovač se všemi televizory?

Ano, je kompatibilní se všemi HDMI zařízeními (TV, projektory, monitory) s normami HDMI 1.4 a vyššími.

Jak čistit zařízení?

Před čištěním prodlužovač odpojte. Používejte suchý a jemný hadřík. Nikdy nepoužívejte chemikálie, alkohol nebo tekutiny, protože by mohly poškodit součásti.

Kde najdu úplný návod?

Návod je k dispozici zdarma ke stažení na notice-facile.com ve formátu PDF. Můžete si také vyžádat překlad do vašeho jazyka prostřednictvím formuláře na našem webu.

NÁVOD K OBSLUZE KN-HDMIREP25 KONIG

Zesilovač HDMI přes 1xUTP CAT5e

MANUAL DE UTILIZARE (p. 35)

Repetor HDMI prin 1xUTP CAT5e

Tento HDMI extender přes 1xCAT5 používá jeden kabel CAT5e/6 pro rozšíření HDTV signálu na displej až do 50 metrů pro 1080p. Odstraňuje nejen omezení týkající se délky kabelového přenosu HDMI, ale umožňuje také větší flexibilitu a pohodlí při konstrukci kabelu.

Je vybaven HDMI konektorem a je schopen podporovat DVI zařízení, jestliže se používá v kombinaci s adaptérem HDMI na DVI, zajišťuje větší flexibilitu a možnosti při integraci několika komponent domácího kina.

Výhody:

- Originální HDMI kabel z výroby má pevnou a neměnnou délku a protože HDMI konektor je osazen již při výrobě, uživatelé jej sami nemohou zkrátit nebo prodloužit. Kabely CAT-5e/6 jsou k dispozici kdekoli a může s nimi snadno pracovat uživatel nebo montážník.

• Koncovka dlouhého HDMI kabelu má rozměry, které nemusí vyhovovat daným nárokům na prostor, nebo je třeba kabel instalovat skrytým způsobem. Někdy není snadné HDMI kabel ohnout a prostrčit trubkou nebo otvorem ve zdi. U kabelu CAT-5e/6 k těmto omezením nedochází.
• Při použití tohoto výrobku může být vzdálenost přenosu až do 50 metrů pro rozlišení obrazu 1080p s použitím kabelu CAT6. HDMI kabely délek nad 10m obvykle nejsou k dispozici, nebo musí být vyrobeny na zakázku.

Vlastnosti:

Tento HDMI extender se vyznačuje mnoha vlastnostmi, které mu umožňují zpracovat signály vynikajícím způsobem.

• Jeden pár jako plně funkční modul bez potřeby nastavení
• Jeden kabel CAT-5e/6 může nahradit HDMI kabel po dosažení dálkového prénosu
• Řídí se normou IEEE-568B
  • Vzdálenost prénosu může být až do 50 metrů pro 1080p při použití kabelu CAT-6
• Automatické seřízení zpětné vazby, nastavení ekvalizéru a zesílení, uživatel se nemusí starat o délku kabelu
• Kompaktní velikost
• Podporuje HDMI1.2a
• Podporuje nejvyšší rozlišení videa 1080p
• Podporuje šířku pásma 165 MHz/1,65 Gbps na kanál (4,95 Gbps všechny kanály)
• Podporuje barevnou hloubku 8 bitů na kanál (24 bitů všechny kanály)
• Podporuje 2 nekomprimované audio kanály, jako je LPCM

Specifikace:

Vstup/výstup signálu
Vstupní video signál 0,5 -1,0 voltů p-p
Video výstup HDMI 1.2a
Podporovaný video formát
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Vzdálenost přenosu
Kabel CAT-6 50 m pro 1080p
Provozní frekvence
Šířka pásma video zesilovače 1,65 Gpbs/165 MHz
Vertikální frekvenční rozsah 50/60 Hz
Rozlišení(HDTV)
Prokládaný (50/60 Hz) 480i, 576i, 1080i
Progresivní (50/60 Hz) 480p, 576p, 720p, 1080p
Záruka
Omezená záruka 2 roky na součástky a práci
Prostředí
Provozní teplota 0°C až +70°C
Provozní vlhkost relativní vlhkost 10% až 85% (bez kondenzace)
Teplota skladování -10°C až +80°C
Vlhkost při skladování relativní vlhkost 5% až 90% (bez kondenzace)
Požadavky na napájení
Zdroj napájení	5V DC, 2A
Spotřeba energie (max.)	10 W
Zákonná schválení
Jednotka konvertoru	FCC, CE, UL
Zdroj napájení	UL, CE, FCC
Příslušenství
Adaptér napájení Euro norma

Vstup/výstup signálu
Vstupní video signál 0,5 -1,0 voltů p-p
Video výstup HDMI 1.2a
Podporovaný video formát
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Vzdálenost přenosu
Kabel CAT-6 50 m pro 1080p
Provozní frekvence
Šířka pásma video zesilovače 1,65 Gpbs/165 MHz
Vertikální frekvenční rozsah 50/60 Hz
Rozlišení(HDTV)
Prokládaný (50/60 Hz) 480i, 576i, 1080i
Progresivní (50/60 Hz) 480p, 576p, 720p, 1080p
Záruka
Omezená záruka 2 roky na součástky a práci
Prostředí
Provozní teplota 0°C až +70°C
Provozní vlhkost relativní vlhkost 10% až 85% (bez kondenzace)
Teplota skladování -10°C až +80°C
Vlhkost při skladování relativní vlhkost 5% až 90% (bez kondenzace)
Požadavky na napájení
Zdroj napájení	5V DC, 2A
Spotřeba energie (max.)	10 W
Zákonná schválení
Jednotka konvertoru	FCC, CE, UL
Zdroj napájení	UL, CE, FCC
Příslušenství
Adaptér napájení Euro norma

Poznámka:

• Pro dosažení vysoké kvality prénosu zvolte stíněný kabel CAT-5e nebo CAT-6.
• Kabely nižší kvality nedosáhnou efektu dokonalého prénosu a velké vzdálenosti.
• Teoreticky je fungování výrobku normální, když přijímá vysílání na krátkou vzdálenost.

Pokud výrobek nemůže vysílat na dlouhou vzdálenost, s největší pravděpodobností jsou problémy v kvalitě přenosových kabelů.

Obsah balení:

Než začnete jednotku používat, zkontrolujte prosím obsah balení a ujistěte se, že přepravní obal obsahuje následující položky:

• Hlavní jednotku č. 1 vysílací jednotka
• Hlavní jednotku č. 2 přijímací jednotka
  • Dva zdroje napájení 5VDC
• Příručku pro uživatele

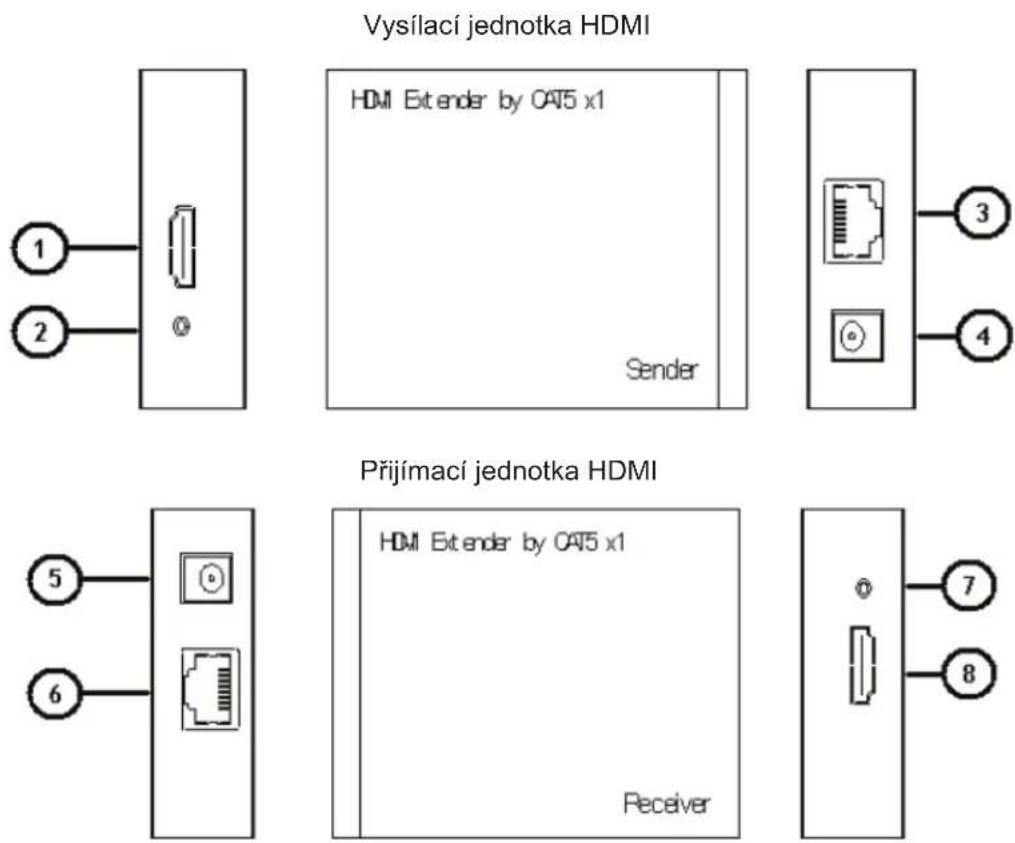

Popis panelu:

1) Vstupní konektor HDMI
2) LED indikátor napájení
3) Výstupní konektor UTP
4) Připojení napájení 5 V
5) Připojení napájení 5 V
6) Vstupní konektor UTP
7) LED indikátor napájení
8) Výstupní konektor HDMI

Zapojení a provoz:

• Připojte vstupní zdroj HDMI (jako je HD-DVD, PS3, STB) k vysílací jednotce.
• Připojte jeden kabel CAT-5e/6 jak k výstupu vysílací jednotky tak ke vstupu přijímací jednotky.
• Připojte výstup přijímací jednotky k displeji (jako je HD-LCD, HD-DLP).
• Zastrčte jeden zdroj napájení do vysílací jednotky a druhý do přijímací jednotky.

Pozor: Kabely vkládejte / vytahujete jemně.

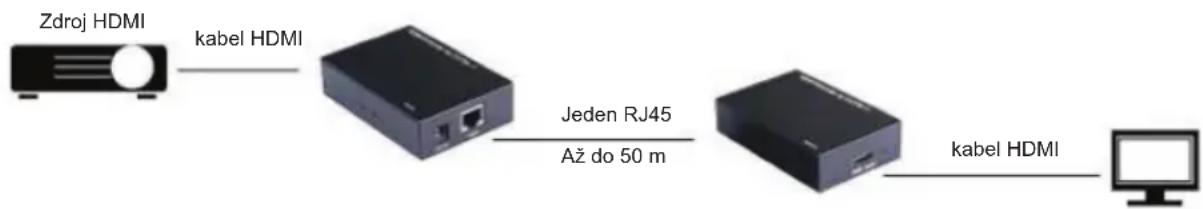

Diagram zapojení:

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě,

že dojde k závadě, odpojte výrobek ze sítě a od jiniých zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro lidkvidaci těchto výrobků existují zvláštní sběrná střediska.
