HASZNÁLATI ÚTMUTATÓ CHAR-CAR05 HQ

7-állású automatikus töltés

A készülék egy teljesen automatikus, 7-állású akkumulátortöltő. Amennyiben a terminál feszültsége az alsó határérték alá csökken, a töltő automatikusan újrakezdi a töltési ciklust.

Az automatikus töltés megvédi az elemet a túltöltéstől, így azt korlátlan ideig csatlakoztatva hagyhatja. A 7-állású töltők a legtöbb akkumulátortípushoz használhatók, ideértve a kalcium, gél és AGM akkumulátorokat. A lemerült, savas akkumulátorok feltöltését is lehetővé teszi.

• Polaritásvédelem
  • Rövidzárlat-védelem
• Nem akkumulátor csatlakoztatása elleni védelem
• Hibás akkumulátor védelem
  • Túlfeszültség-védelem (> 17,5V)
  • Túlmelegedés elleni védelem (\~ 65°C)
  • Automatikusan vezérelt hütöventilátor

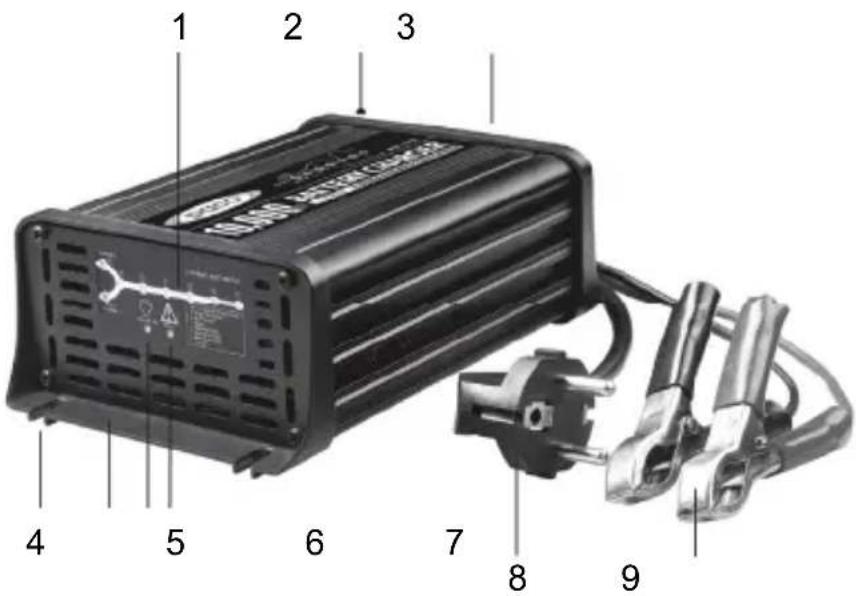

A TERMÉK BEMUTATÁSA

1. A töltés állapotát jelző LED a következő állapotok megjelenítésére képes: Áram alatt, Töltés és Teljesen feltöltve
2. Be-/kikapcsoló gomb
3. Termosztatikusan vezérelt hütőventilátor

4. 5,00 mm-es lyuk

5. Szegély

6. Bekapcsolást jelző LED
7. Hibajelző LED
8. Tápkábel
9. DC áramforrás

FELSZERELÉSI UTASÍTÁSOK CSAK BELTÉRI HASZNÁLATRA

Végleges szerelvények esetén a DC töltőkábel véglegesen az akkumulátorhoz csatlakoztatható. A csatlakoztatáshoz 2db gyűrűs csatlakozóra, egy sorba kapcsolt biztosítéktartóra és a töltő kimeneti teljesítményének kétszeresénél nagyobb vagy egyenlő teljesítményű biztosítékra van szükség.

5A = 10 Amperes biztosíték

10A = 20 Amperes biztosíték

20A = 40 Amperes biztosíték

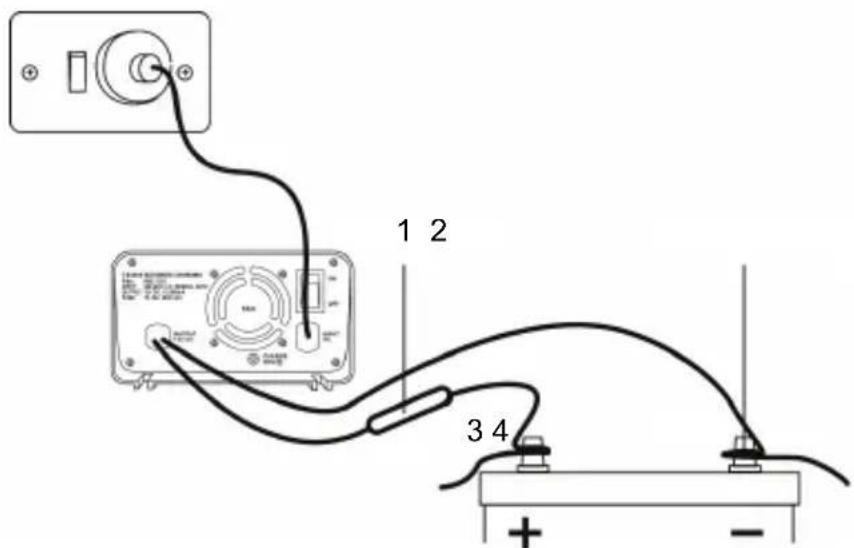

Csatlakoztatás:

Vágja le a csomagban található akkumulátor bilincset; de vigyázzon, hogy elegendő kábel maradjon, hogy elérjen az akkumulátor csatlakozóihoz. (SOHA NE nyújtsa meg az akkumulátortöltő DC kábelét).

1. Sorbakapcsolt biztosíték
2. Gyürüs csatlakozó
3. PIROS
4. FEKETE

Amennyiben a töltöt véglegesen bekötve használja és a járművet hosszabb ideig nem használja, a legjobb, ha a töltöt bekapcsolva hagyja, így az akkumulátor folyamatosan fel lesz töltve.

TÖLTÉSRE VONATKOZÓ UTASÍTÁSOK

1. LÉPÉS AZ ELEKTROLIT SZINTJÉNEK ELLENÖRZÉSE

Az akkumulátor töltését megelőzően távolítsa el a szellőzőnyílás fedeleit és ellenőrizze az elektrolit szintet (szigetelt vagy karbantartást nem igénylő akkumulátorok esetén nem szükséges). Az elektrolitnak 6mm-rel kell az akkumulátorlemezek szintje felett lennie. Amennyiben az elektrolit szintje túl alacsony, töltse fel az akkumulátort desztillált vízzel a megfelelő szintig, majd helyezze vissza a sapkákat.

2. LÉPÉS CSATLAKOZTATÁS A JÁRMÜHÖZ

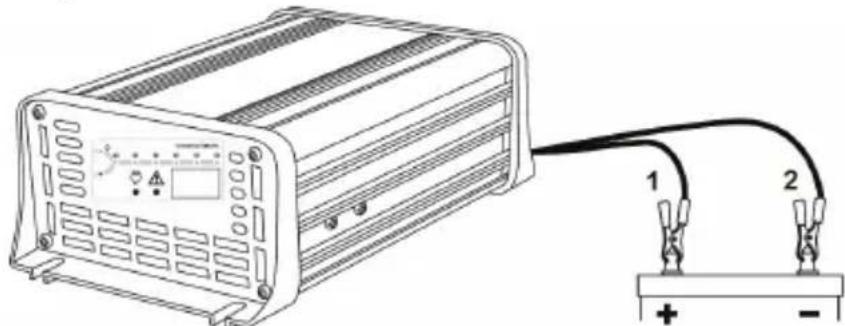

A képen látható módon csatlakoztassa a töltőt

Csatlakoztatás a járművön kívül

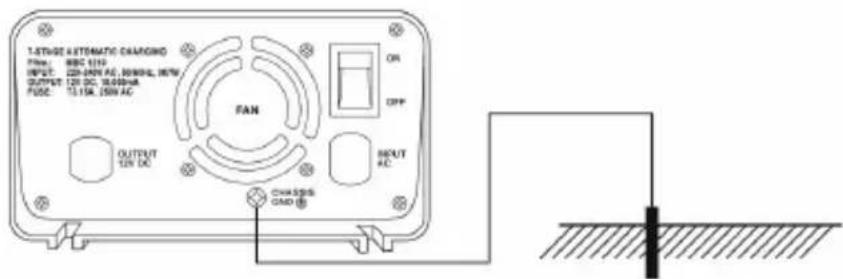

A karosszéria földelése

A karosszéria földelés csatlakozóját az akkumulátortöltőhöz legközelebbi földelési ponthoz kell csatlakoztatni. Járművek esetén a földelés csatlakozóját a jármű karosszériájához csatlakoztassa. Hajók esetén a hajó földelő rendszeréhez csatlakoztassa. Egy fix helyen csatlakoztassa a földeléshez.

FÖLDELÖRÚD 1,2M

3. LÉPÉS A TÖLTŐ CSATLAKOZTATÁSA A 220-240V AC ÁRAMFORRÁSHOZ

Csatlakoztassa az akkumulátortöltöt a 220-240V-os AC konnektorhoz, majd kapcsolja fel az áramot.

4. LÉPÉS TÖLTÉS

A töltési folyamat során a TÖLTÉST jelző LED és a TELJESEN FELTÖLTVE LED különböző sorrendben villog. Ez teljesen normális és a különféle töltési állapotokat jelzi. Amikor a TELJESEN FELTÖLTVE LED folyamatosan világít, az akkumulátor teljesen feltöltődött, de a töltőt a túltöltés veszélye nélkül csatlakoztatva hagyhatja. Az ÁRAM ALATT LED villogása hibát jelez; tekintse meg a "Hibakódok" fejezetet.

Töltésállapot jelző

A "TÖLTÉS" és a "TELJESEN FELTÖLTVE" LED világítani fog, és különböző sorrendben villog, mely a különféle töltési fázisokat jelenti. A lentiekben a töltési mintákat tekintheti meg.

= Folyamatos világítás = Villogás		Piros LEDÁram alatt	Sárga LEDTöltés	Zöld LEDTeljesen feltöltve	Piros LEDHiba
Kikapcsolva		—	—		—
Bekapcsolva —			—	—
Töltés	1. Szulfátlanítás			—
2. Finom indítás —			—
	3. Bulk			—	—
	4. Abszorpció			—	—
	5. Akkumulátor teszt			—	—
	6. Regenerálás			—	—
	7. Töltésen tartás			—	—
Teljesen feltöltött			—		—
Nem akkumulátor csatlakoztatása elleni védelem			—
Kimeneti polaritás megfordítása elleni védelem			—
Kimeneti rövidzárlat védelem				—
Túlfeszültség védelem				—

Hibás akkumulátor D (Bulk LED) —	☒			☆
Hővédelem —	☒ —			☒

5. LÉPÉS LEVÁLASZTÁS

Kapcsolja le a 220-240V-os hálózati áramot, majd a töltöt húzza ki a konnektorból.

Járművön kívüli akkumulátor

Válassza le a FEKETE csatlakozót az akkumulátorról. Válassza le a PIROS csatlakozót az akkumulátorról.

Jármüben lévő akkumulátor

Válassza le a karosszériáról az akkumulátort. Távolítsa el az akkumulátor csatlakozóját.

A kijelzön hibaüzenetek jelenhetnek meg. Ezen a következő módon jelennek meg:

Hibakód Töltés Teljesen feltöltve LED			Hibajelző LED	Ok Megoldás
Polarity Reverse / Output Short	—	—	☆	Rövidzárlat vagy a csatlakozók fordított csatlakoztatása	Ellenőrizze, hogy a csatlakozók nem érnek-e össze VAGY hogy megfelelően vannak-e csatlakoztatva az akkumulátorhoz
Non Battery Link —	—		☆	Nem akkumulátor van csatlakoztatva	Válasszon megfelelő típusú akkumulátort a csatlakoztatáshoz
Hibás akkumulátor	(Bulk LED)	—	☆	A bulk töltés közben időtúllépés következett be, vagy 24 óra után megállt	Az akkumulátor hibás és lehet, hogy ki kell cserélni
Over Voltage	— —		☆	A 12V-os akkumulátor feszültsége 17,5V felett van A 24V-os akkumulátor feszültsége 35V felett van	Válassza le a töltőt és ellenőrizze az akkumulátor feszültségét. A töltő kizárólag 12V-os és 24V-os akkumulátorokhoz használható
Over Temperature	—	—	☆	A belső hőmérséklet meghaladja a 65°C +/-5°C-ot	Kapcsolja ki a töltőt és hagyja lehűlni

Figyelmeztetés

• A töltés közben robbanékony gázok szabadulhatnak fel az akkumulátorból. Kerülje a nyílt láng használatát. Biztosítson megfelelő szellőzést
• Töltés előtt olvassa el az utasításokat

• Beltéri használatra. A készüléket ne tegye ki esőnek

• KIZÁRÓLAG 12 voltos ólomsavas akkumulátorhoz

• Az akkumulátor csatlakoztatása vagy leválasztása előtt húzza ki a töltőt a 220-240 V-os konnektorból
• Az akkumulátortöltöt földelt konnektorhoz kell csatlakoztatni
• A hálózatra történő csatlakoztatást a nemzeti jogszabályoknak megfelelően kell elvégezni
• Soha ne kíséreljen meg nem tölthető elemeket feltölteni
• Soha ne töltsön fagyott akkumulátort
• Amennyiben a tápkábel megsérült, ne használja a készüléket. A készüléket csak képzett személy cserélheti vagy javíthatja
• A töltés során korrozív anyag szabadulhatnak fel az akkumulátorból, melyek kárt tehetnek a kényes felületeken A töltöt megfelelő helyen tárolja
• A töltés előtt győződjön meg róla, hogy a jármű összes lámpája, fűtése és egyéb berendezése le legyen kapcsolva
• Gyermekek vagy beteg emberek csak olyan felnött felügyelete mellett használhatják a töltöt, akik képesek biztosítani a biztonságukat.
• A gyermekeket folyamatosan felügyelni kell, hogy ne játsszanak a töltővel

MÁSZAKI ADATOK HQ-CHAR-CAR05 HQ-CHAR-CAR06 HQ-CHAR-CAR07
Töltő típusa	7-állású automatikus	7-állású automatikus	7-állású automatikus
Bemeneti feszültség 220-240V 50/60Hz
Tápbemenet:	154W	307W	55
Kimeneti feszültség 12V DC 12V DC 12V DC
Kimeneti áramerősség	5A 10A	20A
Minimális indítási feszültség	2V	2V	2V
Biztosíték típusa	250V AC, T3,15A	250V AC, T3,15A	250V AC, T3,15A
Szulfátlanítás	Impulzus töltés 11V-is
Finom indítás	A normal töltési feszültség fele, max 12V
Bulk	5A (Max. 14,4V)	10A (Max. 14,4V)	20A (Max. 14,4V)
Abszorpció	Konstans feszültség, amíg az áramerősség 0,75A alá nem csökken	Konstans feszültség, amíg az áramerősség 1,5A alá nem csökken	Konstans feszültség, amíg az áramerősség 3,0A alá nem csökken
Akkumulátor teszt	A feszültség megfigyelése 90 másodpercig
Regenerálás	Konstans áramerősség (0,6A) 4 órán át, max. 16V-on	Konstans áramerősség (1,5A) 4 órán át, max. 16V-on	Konstans áramerősség (3,0A) 4 órán át, max. 16V-on
Töltésen tartás	13,8V impulzus funkcióval
Hatékonyság	Körülbelül 85%
Hővédelem	65°C +/-5°C
Hűtőventillátor	Automatikus hőmérsékletvezérlés
Környezeti hőmérséklet	Kimeneti teljesítmény automatikus csökkentése
Túlfeszültség védelem Amennyiben a feszültség nagyobb, mint 17,5V.
AKKUMULÁTOR TARTOMÁNY
Mély ciklus 30-80 Ah 70-200Ah 134-400Ah
Akkumulátortípusok	ólomsavas akkumulátorok, Kalcium, GEL és AGM
Méret (HxSZxM) 195x115x62mm 195x115x62mm		215x115x62mm
Tömeg	1,0Kg	1,07Kg	1,3Kg

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
