MANUALE UTENTE CHAR-CAR05 HQ

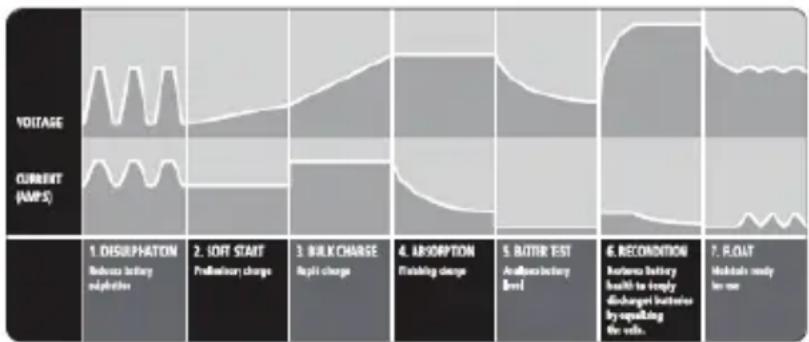

Caricatore automatico a 7-stadi

Questo è un caricatore automatico di batterie completo con 7 stadi di caricamento. Se il voltaggio del terminale scende sotto il limite inferiore, il caricatore torna automaticamente all'inizio del ciclo di caricamento.

Il caricamento automatico protegge le vostre batterie dal sovraccarico, in modo che possiate lasciare il caricatore collegato indefinitamente alla batteria.

I caricatori a 7 stadi sono adatti per la maggior parte dei tipi di batteria, incluse quelle al Calcio, Gel e le batterie AGM. Possono anche aiutare a ripristinare le batterie consumate e ad acido.

CARATTERISTICHE DI PROTEZIONE

• Protezione polarità
• Protezione dal corto circuito
• Protezione da mancato collegamento alla batteria.
• Protezione da batteria difettosa
• Protezione dall'alto voltaggio (>17.5 V)
• Protezione dal surriscaldamento (\~65°C)
• Ventola di raffreddamento controllata automaticamente.

PANORAMICA DEL PRODOTTO

1. Gli indicatori a LED mostrano lo stato di caricamento, l'alimentazione ed il caricamento completato.
2. Accensione/spegnimento.

3. Ventola di raffreddamento controllata termostaticamente.

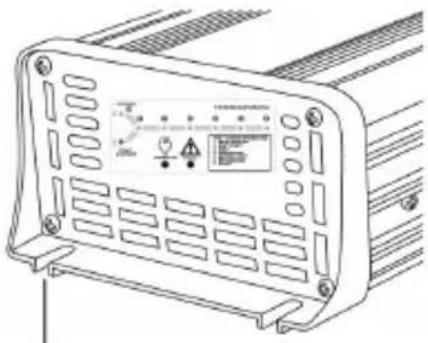

4. Foro di montaggio da 5.0mm

5. Flangia di Montaggio
6. LED di accensione
7. LED anomalia o difetto
8. Cavo alimentazione
9. Contatti DC

ISTRUZIONI DI MONTAGGIO SOLO PER UTILIZZO AL CHIUSO

Foro di montaggio da 3.5mm

E' possibile collegare via cavo i contatti DC alla batteria per installazioni permanenti. Avrete bisogno di due terminali ad anello, un porta fusibile seriale ed un fusibile con amperaggio uguale o maggiore del doppio dell'uscita del caricatore (vedi sotto).

5A = fusibile da 10 Amp

10A = fusibile da 20 Amp

20A = fusibile da 40 Amp

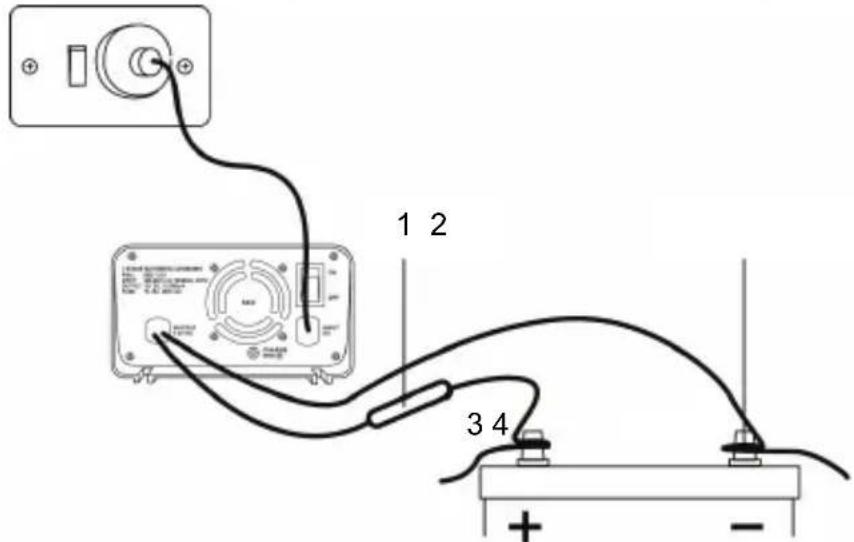

Connessioni:

Tagliate le pinze della batteria fornite: assicuratevi di lasciare cavo sufficiente per raggiungere i terminali della batteria. (Non tendete i cavi DC del caricabatterie).

1. Fusibile in linea
2. Anello terminale
3. ROSSO
4. NERO

Se il caricatore è utilizzato su un apparecchio fisso e il veicolo non viene utilizzato per qualche tempo, è meglio lasciare il caricatore collegato all'alimentazione principale (acceso) in modo che possa mantenere la batteria del tutto carica.

ISTRUZIONI DI CARICAMENTO

PASSO 1 CONTROLLARE IL LIVELLO DI ELETTROLITI

Prima di caricare la batteria, rimuovete i tappi di ventilazione e controllate il livello degli elettroliti (non richiesto su batterie sigillate e senza manutenzione.) Gli elettroliti dovrebbero essere 6 mm (1/4") sopra le piastre delle batteria. Se il livello è basso, riempite con acqua distillata fino al livello corretto e riposizionate i tappi di ventilazione.

PASSO 2 COLLEGAMENTO ALL'ESTERNO DEL VEICOLO

Collegatelo come mostrato nella figura sottostante.

Connessione fuori dal veicolo

Messa a terra dello chassis

Il capocorda di messa a terra dello chassis dev'essere collegato ad un punto di messa a terra che dipenderà da dove viene installato il caricabatterie. Su un veicolo, collegate il capocorda di messa a terra dello chassis allo chassis del veicolo Su una barca, collegatelo al sistema di messa a terra della barca. In una posizione fissa, collegatelo a terra.

PALO DELLA MESSA A TERRA 1.2 M

PASSO 3 CONNESSIONE ALL'ALIMENTAZIONE PRINCIPALE AC 220-240V

Collegate il caricabatterie alla presa di corrente da 220-240V ed accendete l'alimentazione principale.

PASSO 4 CARICAMENTO

Durante il processo di caricamento, i LED CARICAMENTO e CARICA COMPLETATA lampeggeranno secondo diversi schemi. Questo è normale ed indica i diversi stadi di caricamento. Quando il LED CARICA COMPLETATA rimane acceso, si è nello Stadio di mantenimento e il caricabatterie può essere lasciato collegato alla batteria senza sovraccarico. Se il LED DI ALIMENTAZIONE lampeggia, c'è un errore: fate riferimento alle spiegazioni dei "Codici errore"

Indicatore di stato della carica.

I LED "CARICAMENTO" e "CARICA COMPLETATA" si illumineranno e lampeggeranno secondo schemi diversi per indicare i diversi stadi di caricamento. Vedete sotto per gli schemi di lampeggiamento.

= luce accesa fissa=Luce lampeggiante		LED rossoAccensione	LED GialloCaricamento	LED verdeCaricamentocompletato	LED rossoErrore
Spegnimento—		—	—	—
Accensione—		—	—
Caricamento	1. Desolfatazione	—	☆	—
	2. Avvio	dolce	☆		—
	3. Massa	☆	☆	—
	4. Assorbimento	☆	☆	—	—
	5. Test	batterie	☆		—
	6. Ricondizionamento		☆	—	—
	7. Mantenimento		☆	—	—
Caricamento completato		—	—	—	—
Protezione da collegamento batteria mancante.
Protezione da uscita in polarità invertita
Protezione dal corto in uscita
Protezione dall'alto voltaggio.
Batteria difettosa			D(LED Massa)
Protezione termica —

Assicuratevi che l'interruttore della presa AC 220-240V sia spento e che il caricabatterie ne sia scollegato.

Batteria fuori dal veicolo

Rimuovete il contatto NERO (la pinza della batteria) dalla batteria. Rimuovete il contatto ROSSO (la pinza della batteria) dalla batteria.

Batteria nel veicolo

Rimuovete il collegamento con lo chassis. Rimuovete i collegamenti terminali della batteria.

Questi sono i codici errore che potrebbero essere visualizzati. Saranno visualizzati nel seguente modo.

Codice errore LED	di caricamento e di carica completata.		Problema al LED	Causa Soluzione
Inversione di polarità/ uscita in corto	—	—	☆	Corto circuito o inversione dei collegamenti delle pinze.	Controllate che le pinze non si tocchino l'un l'altra O controllate che siano correttamente collegate alla batteria.
Mancato collegamento batteria	—	—	☆	Mancato collegamento batteria	Scegliete il tipo corretto di batteria per il collegamento.
Batteria difettosa	(LED massa)	—	☆	Il caricamento alla massa è scaduto e si è fermato dopo 24 ore.	La batteria è difettosa e potrebbe essere necessario sostituirla
Sovra voltaggio.	—		☆	il voltaggio della batteria da 12V è superiore a 17.5V il voltaggio della batteria da 24V è superiore a 35V	Scollegate il caricatore e controllate il voltaggio della batteria. Questo caricatore è adatto solo a batterie da 12 o 24 V.
Surriscaldamento	—	—	☆	La temperatura interna eccede 65°C +/-5°C	Spegnete il caricatore e lasciatelo raffreddare

Avviso:

• Gas esplosivi potrebbero fuoriuscire dalla batteria durante il caricamento. Per prevenire incendi e scintille, fornite una ventilazione adeguata.
• Prima di caricare leggete le istruzioni
• Per uso in luoghi chiusi. Non esponetelo alla pioggia
• SOLO per il caricamento di batterie ad acido di piombo da 12 V.
• Scollegate la presa dall'alimentazione 220-240V prima di collegare o scollegare la batteria.
• Il caricabatterie dev'essere collegato ad una presa con messa a terra.
• La connessione con l'alimentazione principale deve rispettare i regolamenti nazionali sui cavi.
• Non cercate di caricare batterie non ricaricabili.
• Non caricate mai una batteria congelata.
• Se il cavo AC è danneggiato, non cercate di utilizzare l'apparecchio. Dev'essere sostituito o riparato da personale qualificato.
• Potrebbero uscire sostanze corrosive dalla batteria durante il caricamento, e quindi si potrebbero danneggiare superfici delicate. Riponete e caricate in aree adatte.
• Assicuratevi che tutti gli accessori del veicolo, incluse luci, riscaldamento, apparecchi etc, siano spenti prima di caricare la batteria.
• Quest'apparecchio non è progettato per l'uso da parte di bambini o persone diversamente abili a meno che non siano adeguatamente supervisionati da un adulto responsabile che si assicuri che possano utilizzare l'apparecchio in sicurezza.
• I bambini dovrebbero essere sempre supervisionati per assicurarsi che non giochino con il caricabatterie.

SPECIFICHE: HQ-CHAR-CAR05 HQ-CHAR-CAR06 HQ-CHAR-CAR07
Tipo di caricatore Automatico a 7 stadi Automatico a 7 stadi Automatico a 7 stadi
Voltaggio in ingresso 220-240V 50/60Hz
Potenza in ingresso 154W	307W 554W
Voltaggio in uscita. 12V DC	12V DC	12V DC
Corrente in uscita	5A	10A	20A
Voltaggio minimo di avvio	2V	2V	2V
Amperaggio del fusibile	250V AC, T3.15A	250V AC, T3.15A	250V AC, T3.15A
Desolfatazione	Caricamento a impulsi fino a 11 V.
Avvio dolce Metà della corrente impostata fino a 12 V.
Massa	5A (fino a 14.4V)	10A (fino a 14.4V)	20A (fino a 14.4V)
Assorbimento	Voltaggio costante fino a che la corrente non scende a 0.75A	Voltaggio costante fino a che la corrente non scende a 1.5A	Voltaggio costante fino a che la corrente non scende a 3.0A
Test batterie	Monitorate il voltaggio per 90 secondi
Ricondizionamento	Corrente costante (0.6A) per quattro ore limitato a 16 V	Corrente costante (1.5A) per quattro ore limitato a 16 V	Corrente costante (3.0A) per quattro ore limitato a 16 V
Mantenimento 13.8V anche con la caratteristica ad impulsi.
Efficienza	Approssimativamente 85%
Protezione termica 65°C +/-5°C
Ventola di aerazione Temperatura controllata automaticamente
Temperatura ambiente Potenza in uscita ridotta automaticamente
Protezione dall'alto voltaggio.	Se il voltaggio è più alto di 17.5V.
TIPI BATTERIE
Ciclo profondo 30-80 Ah 70-200Ah 134-400Ah
Tipo di batterie Batteria ad acido di piombo, Calcio, GEL e AGM.
Dimensioni (LxPxA) 195x115x62mm 195x115x62mm 215x115x62mm
Peso	1.0Kg	1.07Kg	1.3Kg

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
