CHAR-CAR05 - Nabíječka baterií HQ - Bezplatný návod k obsluze

Typ produktu	Nabíječka baterií
Značka	HQ
Model	CHAR-CAR05
Rozměry (přibližně)	10 x 6 x 3 cm
Hmotnost (přibližně)	200 g
Napájení	AC 100-240 V, 50/60 Hz
Kompatibilní typy baterií	Ni-MH, Ni-Cd (AA, AAA)
Počet slotů	4
Hlavní funkce	Individuální nabíjení, ochrana proti přebití a zkratu, detekce vadných baterií
Orientační doba nabíjení	Přibližně 2 až 4 hodiny podle kapacity
Údržba a čištění	Čistěte suchým a jemným hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Ochrana proti přepětí, přehřátí a zkratu
Náhradní díly	Napájecí kabel (někdy odnímatelný)
Obecné informace	Inteligentní nabíječka s mikroprocesorem, automatické vypnutí po nabití
Opravitelnost	Index opravitelnosti není specifikován, ale je navržen pro dlouhou životnost

Často kladené otázky - CHAR-CAR05 HQ

Jaké typy baterií mohu nabíjet pomocí CHAR-CAR05?

Nabíječka je kompatibilní s dobíjecími bateriemi Ni-MH a Ni-Cd formátů AA a AAA. Nepoužívejte primární baterie (alkalické, nedobíjecí lithiové).

Jak dlouho trvá nabití baterií?

Doba nabíjení závisí na kapacitě baterií. Například baterie AA 2000 mAh se nabíjejí přibližně 2 až 4 hodiny. Nabíječka automaticky přizpůsobuje proud.

Zastaví se nabíječka automaticky?

Ano, CHAR-CAR05 má funkci automatického vypnutí, aby se zabránilo přebití. Indikační kontrolky na konci nabíjení změní barvu.

Mohu nechat baterie v nabíječce po nabití?

Doporučuje se vyjmout baterie po dokončení nabíjení, i když nabíječka přejde do režimu udržovacího nabíjení (trickle charge) pro jejich ochranu.

Co dělat, pokud je baterie vadná?

Nabíječka detekuje vadné baterie a kontrolka bliká nebo zhasne. V takovém případě baterii vyjměte a nenabíjejte ji. Nezkratujte kontakty.

Mohu nabíjet baterie různých kapacit současně?

Ano, každý slot je nezávislý. Můžete nabíjet baterie různých kapacit, ale doba nabíjení bude přizpůsobena každé baterii jednotlivě.

Je nabíječka vhodná pro použití v autě?

Ne, CHAR-CAR05 funguje na síťové napětí (100-240 V AC). Pro použití v autě použijte adaptér 12 V DC, pokud je kompatibilní.

Jak čistit nabíječku?

Odpojte nabíječku a očistěte ji jemným suchým hadříkem. Nikdy nepoužívejte kapalinu nebo abrazivní prostředek, aby nedošlo k poškození součástí.

Má nabíječka záruku?

Standardní záruka je obvykle 2 roky. Uschovejte si nákupní doklad a v případě reklamace kontaktujte svého prodejce.

Mohu nabíjet baterie různých značek?

Ano, nabíječka je kompatibilní se všemi značkami dobíjecích baterií Ni-MH a Ni-Cd ve standardních formátech, pokud jsou v dobrém stavu.

NÁVOD K OBSLUZE CHAR-CAR05 HQ

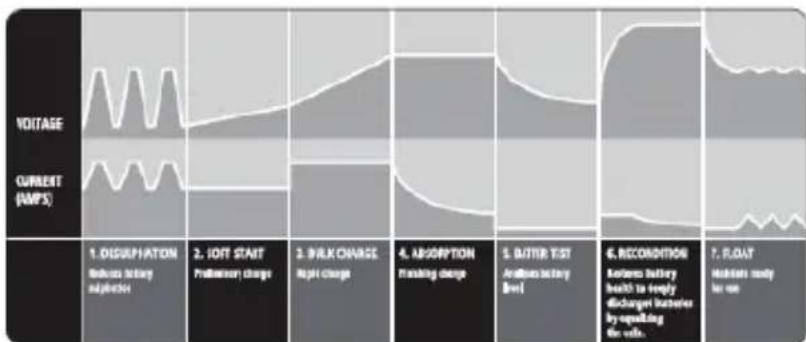

7-stupňové automatické nabíjení

Toto je plně automatická nabíječka baterií se 7 stupni nabíjení. Poklesne-li napětí na svorkách pod dolní mez, nabíječka automaticky přejde na začátek cyklu nabíjení.

Automatické nabíjení chrání vaši baterii před přebitím, takže můžete nechat nabíječku připojenou k baterii trvale.

7-stupňové nabíječky jsou vhodné pro většinu typů baterií včetně kalciových baterií, gelových baterií a AGM baterií. Mohou rovněž pomoci obnovit vybité a kyselinové baterie.

• Ochrana přepólování
• Ochrana proti zkratu
- Ochrana proti připojení nesprávné baterie
- Ochrana proti nabíjení vadné baterie
• Ochrana proti přepětí (> 17,5 V)
• Ochrana proti přehřátí (\~65°C)
• Automaticky řízený chladicí ventilátor

PŘEHLED VÝROBKU

1. LED indikace stavu nabití indikuje napájení, nabíjení a úplné nabití
2. Přepínač zap/vyp
3. Termostaticky řízený chladicí ventilátor

4. Montážní otvor 5,0 mm

5. Montážní příruba

6. LED indikátor zapnutí
7. LED indikátor poruchy
8. Napájecí kabel
9. Vedení DC

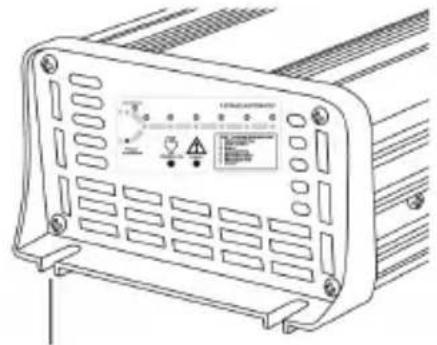

MONTÁŽNÍ POKYNY POUŽITÍ POUZE VE VNITŘNÍCH PROSTORÁCH

Montážní otvor 3,5 mm

Je možné pevně připojit nabíjecí vodiče DC k baterii nastálo. Budete potřebovat 2 x kruhovou svorku, držák pojistky pro přímé zapojení a pojistku hodnoty odpovídající dvojnásobku výstupu nabíječky nebo vyšší (viz níže).

5 A = 10 A pojistka

10 A = 20 A pojistka

20 A = 40 A pojistka

Připojení:

Odstraňte dodané svorky akumulátoru; ujistěte se, že máte dostatečně dlouhý kabel pro dosažení na svorky baterie. (NENAPÍNEJTE DC kabely nabíječky baterií).

1. Pojistka pro prímé zapojení
2. Kruhová svorka
3. ČERVENÝ
4. ČERNÝ

Používá-li se nabíječka v trvalé / pevně připojené aplikaci a vozidlo se nebude po nějaký čas používat, je nejlepší ponechat nabíječku připojenou k síti (zapnutou), aby mohla udržovat baterii zcela nabitou.

POKYNY PRO NABÍJENÍ

KROK 1 KONTROLA HLADINY ELEKTROLYTU

Před nabíjením baterie sejměte víčka odvětrávání a zkontrolujte hladinu elektrolytu (není požadováno na uzavřených a bezúdržbových bateriích). Hladina elektrolytu by měla být 6 mm (1/4") nad deskami. Je-li níže, dolijte destilovanou vodu do správné úrovně a znovu připevněte víčka odvětrávání.

KROK 2 PŘIPOJENÍ MIMO VOZIDLO

Připojte podle znázornění na níže uvedeném obrázku

Připojení mimo vozidlo

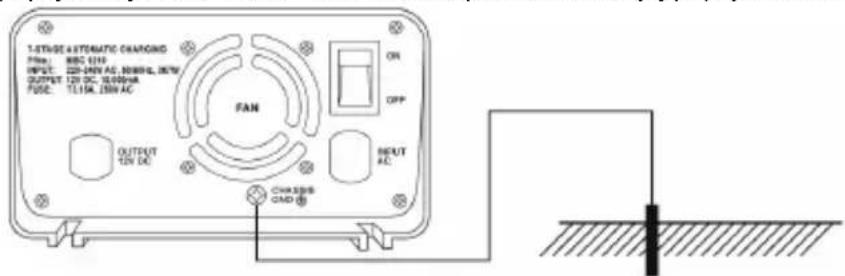

Uzemnění kostry

Očko uzemnění kostry by mělo být připojené k uzemňovacímu bodu, který závisí na tom, kde je nabíječka baterii nainstalovaná. Na vozidle připojte očko uzemnění kostry ke kostře vozidla. Na lodi jej připojte k systémům uzemnění lodi. Na pevném místě jej připojte k zemi.

UZEMŇOVACÍ KOLÍK 1,2 m

KROK 3 PŘIPOJENÍ K SÍTI 220-240 V AC

Připojte nabíječku baterií k zásuvce napájené 220-240 V AC a zapněte napájení.

KROK 4 NABÍJENÍ

Během procesu nabíjení budou LED NABÍJENÍ a ZCELA NABITO blikat podle různých vzorců. Tento stav je normální a indikuje různé stavy nabití. Jakmile zůstane LED ZCELA NABITO trvale rozsvícená, znamená to, že je baterie nabitá a nabíječku lze nechat připojenou k baterii bez přebíjení. Pokud LED NAPÁJENÍ bliká, došlo k poruše; nahlédněte do "Kódů poruch" pro objasnění.

Indikátor stavu nabití

LED "NABÍJENÍ" a "ZCELA NABITO" budou svítit a blikat v různých vzorcích na znamení různých stavů nabití. Viz níže vzorce blikání.

= trvale rozsvícené světlo = blikající světlo		Červená LEDNapájenízapnuté	Žlutá LEDNabíjení	Zelená LEDZcela nabito	Červená LEDPorucha
Napájení vypnuté			—	—	—
Napájení zapnuté —		—		—
Nabíjení	1. Desulfatace		—		—
	2. Měkký start			—	—
	3. Hromadně	—		—
	4. Absorpce			—	—
	5. Test	baterie			—
	6. Renovace	—			—
	7. Hladina	—			—
Zcela nabito			—		—
Ochrana proti připojení nesprávné baterie
Ochrana proti obrácení výstupní polarity
Ochrana proti zkratu na výstupu				—
Ochrana proti přepětí				—
Vadná baterie			D (hromadná LED)	—
Tepelná ochrana			—	—

KROK 5 ODPOJENÍ

Ujistěte se, že je hlavní spínač 220-240 V AC vypnutý a nabíječka je odpojená od sítě.

Baterie mimo vozidlo

Odstraňte ČERNÝ vodič (svorku baterie) z baterie. Odstraňte ČERVENÝ vodič (svorku baterie) z baterie.

Baterie ve vozidle

Odstraňte připojení kostry. Odstraňte připojení svorky baterie.

Mohou se zobrazit kódy chyb. Zobrazí se následujícím způsobem:

Kód chyby:	LED Nabíjení, Zcela nabito		LED poruchy	Příčina	Odstranění
Obrácení polarity / Zkrat výstupu	—	—	☆	Zkrat nebo obrácené spojení na svorkách	Zkontrolujte, zda se svorky navzájem nedotýkají NEBOzkontrolujte, zda jsou svorky správně připojené k baterii
Připojení nesprávné baterie	—	—	twrest	Připojení nesprávné baterie	Zvolte prosím pro připojení správný typ baterie
Vadná baterie	☒ (hromadná LED)	—	twrest	Čas hromadného nabíjení vypršel a zastavil se po 24 hodinách	Baterie je vadná a je třeba ji vyměnit
Přepětí	—	—	twrest	Napětí 12 V baterie je nad 17,5 V Napětí 24 V baterie je nad 35 V	Odpojte nabíječku a zkontrolujte napětí baterie. Tato nabíječka je vhodná pouze pro baterie 12 V nebo 24 V
Nadměrná teplota	—	—	twrest	Vnitřní teplota přesahuje 65°C +/-5°C	Vypněte nabíječku a nechte ji vychladnout

Výstraha

• Během nabíjení mohou z baterie unikat výbušné plyny. Zabraňte tvorbě plamenů a jisker. Zajistěte dostatečnou ventilaci
• Před nabíjením si přečtěte pokyny
• Pouze pro použití ve vnitřních prostorách. Nevystavujte dešti
• Pouze pro nabíjení 12 V olověných baterií
• Před připojením baterie nebo přerušením jejího připojení odpojte napájení 220-240 V AC
• Nabíječka baterií musí být připojená k uzemněné zásuvce
• Připojení k napájení musí být v souladu s národními předpisy pro připojení
• Nepokoušejte se nabíjet nenabíjecí baterie
• Nikdy nenabíjejte zmrzlé baterie
• Je-li kabel AC poškozený, nepokoušejte se jej použít. Musí být vyměněn nebo opraven kvalifikovanou osobou
• Během nabíjení mohou z baterie unikat korozivní látky a poškodit choulostivé povrchy. Skladujte a nabíjejte na vhodném místě
• Před nabíjením se ujistěte, že je veškeré příslušenství vozidla včetně světel, topení, přístrojů atd. vypnuté
• Tento přístroj není určen pro používání dětmi nebo nemohoucími osobami, nejsou-li pod patřičným dohledem odpovědné osoby pro zajištění bezpečného použití přístroje
• Děti by měly být pod dohledem, aby si s nabíječkou baterií nehrály

SPECIFIKACE HQ-CHAR-CAR05 HQ-CHAR-CAR06 HQ-CHAR-CAR07
Typ nabíječky	7-stupňová automatická	7-stupňová automatická	7-stupňová automatická
Vstupní napětí 220-240 V	50/60 Hz
Příkon 154 W 307 W 554 W
Výstupní napětí	12 V DC	12 V DC	12 V DC

Výstupní proud 5 A 10 A 20 A
Minimální spouštěcí napětí	2 V	2 V	2 V
Hodnota proudové pojistky	250 V AC, T3.15A 250 V AC, T3.15A 250 V AC, T3.15A
Desulfatace Impulsní nabíjení do 11 V
Měkký start	Uprostřed aktuálního nastavení do 12 V
Model 5 A (až 14,4 V) 10 A	(až 14,4 V) 20 A (až 14,4 V)
Absorpce	Konstantní napětí do poklesu proudu na 0,75 A	Konstantní napětí do poklesu proudu na 1,5 A	Konstantní napětí do poklesu proudu na 3,0 A
Test baterie Monitoruje napětí 90 sekund
Regenerace	Konstantní proud (0,6 A) 4 hodiny s omezením na 16 V	Konstantní proud (1,5 A) 4 hodiny s omezením na 16 V	Konstantní proud (3,0 A) 4 hodiny s omezením na 16 V
Hladina napětí	13,8 V i s pulzní charakteristikou
Účinnost	Přibližně 85%
Tepelná ochrana	65°C +/-5°C
Chladicí ventilátor	Automaticky řízený teplotou
Okolní teplota	Automaticky omezovaný výstupní výkon
Ochrana proti přepětí	Je-li napětí vyšší než 17,5 V
ROZSAH BATERIE
Hluboký cyklus	30-80 Ah	70-200 Ah	134-400 Ah
Typy baterií olověné baterie, kalciové, GELOVÉ a AGM
Rozměry (DxŠxV)	195x115x62 mm	195x115x62 mm	215x115x62 mm
Hmotnost	1,0 kg	1,07 kg	1,3 kg

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobku existují zvláštní sběrná střediska.
