EL-PIR70 - Mozgásérzékelő HQ - Ingyenes használati útmutató

Termék típusa	Infravörös mozgásérzékelő
Márka	HQ
Modell	EL-PIR70
Méretek (H x Ma x Mé)	10 x 6 x 6 cm
Súly	150 g
Tápellátás	2 db AA elem (nem tartozék) vagy 9V hálózati adapter
Érzékelési távolság	Akár 12 méterig
Érzékelési szög	180°
Fő funkciók	Mozgásérzékelés, szürkületi érzékelő, időzítés beállítás
Használat	Beltéri
Üzemi hőmérséklet	-10 °C – +40 °C
Védettségi fokozat	IP20
Elérhető beállítások	Érzékenység, időzítés (10s-10 perc), nappal/éjszaka küszöbérték
Kimenet	Relé (száraz kontaktus) 230V, max 1000W
Ház anyaga	ABS műanyag
Szín	Fehér
Karbantartás és tisztítás	Puha, száraz ruhával tisztítani. Ne használjon súrolószereket.
Biztonság	Feszültségmentesítve szerelje. Ne tegye ki nedvességnek.
Pótalkatrészek és javíthatóság	Nem elérhetők. A készülék felhasználó által nem javítható.
Csomagolás tartalma	Érzékelő, rögzítő csavarok, dübelek, használati utasítás

Gyakran ismételt kérdések - EL-PIR70 HQ

Hogyan kell felszerelni a HQ EL-PIR70 mozgásérzékelőt?

A mellékelt csavarokkal és dübelekkel rögzítse az érzékelőt a falra, 2 méter magasságban. Csatlakoztassa a vezetékeket a használati utasítás ábrája szerint. Beszerelés előtt győződjön meg arról, hogy a tápellátás ki van kapcsolva.

Hogyan állítható be az érzékelő érzékenysége?

Csavarhúzóval forgassa el az érzékenységi potenciométert (SENS) az érzékelési távolság beállításához. A minimális pozíció csökkenti a hatótávolságot, a maximális növeli.

Miért kapcsol be az érzékelő ok nélkül?

Ennek oka lehet hőforrások (radiátorok, légkondicionáló), háziállatok vagy faágak mozgása. Csökkentse az érzékenységet vagy állítsa be az érzékelő szögét.

Hogyan cserélhetem ki az érzékelő elemeit?

Nyissa ki a készülék hátulján található elemtartó rekeszt. Helyezzen be két új AA elemet a polaritás figyelembevételével. Zárja vissza a rekeszt.

Mekkora az érzékelő maximális hatótávolsága?

Az érzékelési távolság optimális körülmények között elérheti a 12 métert. Akadályok vagy magas hőmérséklet csökkentheti.

Mekkora az érzékelési szög?

A vízszintes érzékelési szög 180 fok, így széles lefedettséget biztosít a megfigyelt területen.

Az érzékelő kompatibilis LED-es izzóval?

Igen, kompatibilis a LED-es izzókkal, feltéve, hogy a teljes teljesítmény nem haladja meg a 1000W-ot. Ügyeljen a fényerő-szabályozós izzókra.

Mit jelent a villogó piros jelzőfény?

A gyors villogás azt jelzi, hogy az érzékelő teszt üzemmódban van, vagy mozgást érzékel. A lassú villogás gyenge elemekre utalhat.

Hogyan kerülhető el az állatok általi bekapcsolás?

Irányítsa az érzékelőt felfelé, vagy csökkentse az érzékenységet. Egyes modellek rendelkeznek 'állatvédő' beállítással, amely figyelmen kívül hagyja a kis tömegeket.

Használható az érzékelő kültéren?

Ez a modell kizárólag beltéri használatra készült (IP20 védettség). Kültéri használatra válasszon magasabb védettségi fokozatú érzékelőt.

HASZNÁLATI ÚTMUTATÓ EL-PIR70 HQ

Abb. 1 Abb. 2 Abb. 3

Mozgásérzékelő radar- készülék

Ez az érzékelő, aktiv mozgásérzékelő. A beépített HF érzékelő, nagyfrekvenciás, elektromágneses sugarakat (5.8GHz) bocsát ki, és fogadja azok visszhangját. Az érzékeli kiszűri a visszhang változásait, még a fénnyérzékelő tartományban bekövetkező legkisebb mozgás esetében is. Ezután a mikroprocesszor beindítja a "fényt bekapcsolni /ON/" parancsot. Az érzékelésre lehetőség van az ajtókon, üvegen vagy vékony falakon keresztül is.

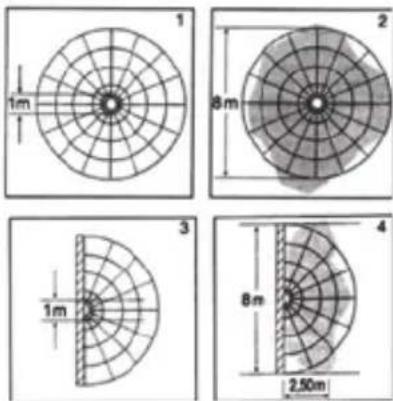

Érzékelő zónák a mennyezeti beépítés esetében

1) Legkisebb érzékelési átmérő: 1 [m].
2) Legnagyobb érzékelési átmérő: 8 [m].

Érzékelő zónák fali telepítés esetében

3) Legkisebb érzékelési átmérő: 1 [m].
4) Legnagyobb kiterjedés: 8 [m] átmérő.

Fontos: A fény felé (irányában) mozgó személyeket vagy tárgyakat érzékeli a legjobban!

Telepítési műveletek

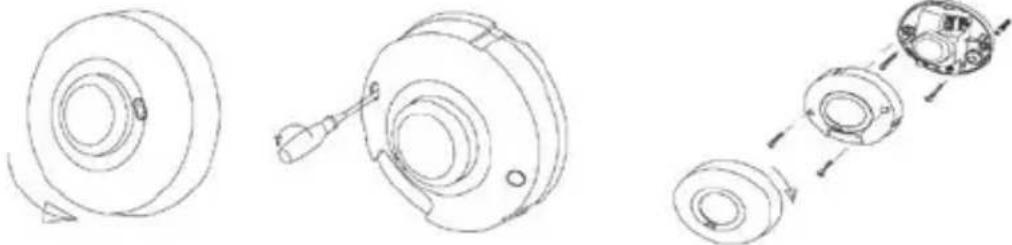

1. Vegye le a felső burkolatot, az óramutató járásával ellentétesen elforgatva azt (lásd az 1. számú ábrát), és lazítsa meg a középső fedelet rögzítő, kettő darab csavart (lásd a 2. számú ábrát);
2. Tartsa az alaplapot a falhoz, és jelölje át a furatok helyét, ügyelve a falban már meglévő vezetékek helyére;
3. Készítse el a furatokat, helyezze be a tipliket (átmérő: 6 mm );
4. Helyezze el az elektromos vezetékeket, és vezesse át azokat az alap nyílásain;
5. Csavarozza fel az alaplapot a helyére (lásd a 3. számú ábrát);
6. Csatlakoztassa a vezetékeket a hálózathoz, és csatlakoztassa a vezetékeket a sorkapocshoz, a kapcsolási rajz szerint.
7. Zárja be a középső fedelet (lásd a 3. számú ábrát), és állítsa a gombot a "beállítás" helyzetbe;

8. Illessze a helyére az árnyékoló üveget, és forgassa azt el az óramutató járásának megfelelően (lásd a 3. számú ábrát).

9. számú ábra 2. számú ábra 3. számú ábra

Műszaki specifikációk

Energiaellátás: 220-240VAC

Hálózati frekvencia: 50/60Hz

Telepítés helyszíne: Beltérben, falra/mennyezetre szerelve

HF rendszer: 5.8GHz CW radar, ISM sáv

Jelátvitel teljesítménye: <10mW

Névleges terhelés:1200W: 220-240VAC

Érzékelési szög: 360°, 160°

Érzékelés (távolság) intervalluma: 1-8 [m] (átmérő), állítható

Időzítés beállítása: 5 sec-től 15 percig

Fényerő szabályozása: 2\~2000LUX

Csatlakozó megvilágítás

Csatlakoztassa az N, L érintkezőket a hálózatra; Csatlakoztassa az N, L' érintkezőket a terheléshez

Érzékelési tartomány beállítása (érzékenység)

A kiterjedés (érzékelés) kifejezés arra, a hozzávetőlegesen kör alakú területre vonatkozik, amit az érzékelő "belát", amikor a talaj (padló) szinttől 2,5 [m] távolságban helyezik azt el. Ekkor

forgassa el az érzékelés szabályozót teljesen az óramutató járásával ellentétes irányban, hogy a minimális érzékelési tartományt (kb. 1 m átmérő) válassza ki, majd teljesen az óramutató járásának megfelelően, hogy a maximális érzékelési tartományt (kb. 8 m átmérő) válassza ki.

A fényforrást bekapcsolt (ON) állásba helyezheti minimum 5 sec, és maximum 15 perc időtartamra, ha az első esetben teljesen az óramutató járásával ellentétes irányban forgatja el, vagy a második esetben, amikor teljesen az óramutató járásának megfelelő irányban forgatja el). Az ezt megelőző időben érzékelt bármilyen mozgás az érzékelő időkapcsolóját visszaállítja. Ajánlott, hogy a lehető legrövidebb időt válassza ki, és hajtsa végre az "átsétálási" tesztet. MEĞJEGYZÉS: Miután a fényerő kapcsolókat kikapcsolta (OFF), kb. 1 sec időtartamra van szükség ahhoz, hogy a mozgást újra érzékelje. A fény csak akkor fog a mozgás hatására visszakapcsolni, amikor ez az időtartam eltelt.

Fényerő-szabályozás bekapcsolása

A kívánt fényerő szabályozási tartomány határértékeit kb. 2-2000 [lux] között állíthatja be. Forgassa el teljesen az óramutató járásával ellentétes irányban, hogy a szürkület - hajnal megvilágítási tartományt kapja, kb. 2 [lux] fényerő mellett. Forgassa el teljesen az óramutató járásának megfelelő irányban, hogy a napfénynek megfelelő, kb. 2000 [lux] fényerőnek feleljen meg a beállítás. A gombot teljesen az óramutató járásának megfelelő irányban kell elforgatni, hogy beállítsa az érzékelési zónát, és nappal elvégezhesse az átsétálási tesztet.

Hibaelhárítás

Hiba/Üzemzavar Ok Megoldás
A terhelés üzemképtelen.	• Hibásan választotta ki a fényerő beállítást.	• Változtasson a beállításon.
	• Terhelés hibás	• Cserélje ki a terhelést.
	• A hálózati főkapcsoló kikapcsolt (OFF) állásban van.	• Kapcsolja be (ON)
A terhelés állandóan működik.	• Folyamatos mozgás történik az érzékelési zónában.	• Ellenőrizze a zóna beállítását.
A terhelés kimutatható mozgás hiányában is működik.	• Az érzékelőt a mozgás érzékelése szempontjából nem megfelelően telepítették.	• Pontosan rögzítse a burkolatot.
	• Mozgás történt, de az érzékelő nem észlelte (mozgás a fal mögött, kisméretű tárgy mozgása, közvetlenül a fénytest környezetében, stb.)	• Ellenőrizze a zóna beállítását.
A terhelés a mozgás ellenére sem működik.	• A gyors mozgások elnyomják az érzékelést, vagy a kiválasztott érzékelő zóna, túl kicsi.	• E+llenőrizze a zóna beállítását.

MEGJEGYZÉS: A HF érzékelő nagyfrekvenciás, leadott (adási, jelátviteli) teljesítménye: <10mW- ami éppen egy százada egy maroktelefon vagy egy mikrohullámú sütő leadott teljesítményénekt.

Biztonsági óvintézkedések:

Az áramütés kockázatának elkerülése érdekében KIZÁRÓLAG szakképzett technikus nyissa fel a készüléket, amikor szerviz beavatkozásra van szükség. Ha bármilyen gondot észlel, azonnal csatlakoztassa le a készüléket és a többi berendezést a hálózatról. Ne tegye ki a készüléket víz vagy nedvesség hatásainak.

Karbantartás:

Csak száraz ronggyal tisztítsa. Ne használjon oldószereket vagy dörzsölő/koptató anyagokat.

Jótállás:

Semmilyen garanciális vagy jótállási igényt nem fogadunk el, amelyek a termék módosításából, átalakításából, vagy nem rendeltetésszerűhasználatából erednek.

általános tudnivalók:

A kialakítás és a specifikációk változtatása előzetes tájékoztatás nélkül történik. Valamennyi logo, termék- vagy márkanév a vonatkozó tulajdonosok birtokát képezik, éls ezeket így kell elfogadni.

Figyelem:

Ezt a terméket ezzel a jellel látjuk el. Ez azt jelenti, hogy az elektromos és elektronikus termékeket nem szabad az általános háztartási hulladékok között elhelyezni. Erre a célra különleges (elkülönített) gyűjtőrendszer áll rendelkezésre.
