EL-PIR70 - Rörelsedetektor HQ - Gratis bruksanvisning och manual

Type de produit	Infraröd rörelsedetektor
Marque	HQ
Modèle	EL-PIR70
Mått (L x H x D)	10 x 6 x 6 cm
Vikt	150 g
Strömförsörjning	2 AA-batterier (ingår ej) eller 9V nätadapter
Detektionsräckvidd	Upp till 12 meter
Detektionsvinkel	180°
Huvudfunktioner	Rörelsedetektering, skymningssensor, tidsinställning
Användning	Inomhus
Driftstemperatur	-10 °C till +40 °C
Skyddsklass	IP20
Tillgängliga inställningar	Känslighet, tidsfördröjning (10s-10min), dag/natt-tröskel
Utgång	Relä (torr kontakt) 230V, max 1000W
Höljematerial	ABS-plast
Färg	Vit
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Installera spänningsfritt. Utsätt inte för fukt.
Reservdelar och reparerbarhet	Finns ej. Apparaten kan inte repareras av användaren.
Förpackningens innehåll	Detektor, fästskruvar, pluggar, bruksanvisning

Vanliga frågor - EL-PIR70 HQ

Hur installerar jag rörelsedetektorn HQ EL-PIR70?

Fäst detektorn på väggen med medföljande skruvar och pluggar, på en höjd av 2 meter. Anslut ledningarna enligt schemat i bruksanvisningen. Se till att strömmen är avstängd före installation.

Hur justerar jag detektorns känslighet?

Vrid känslighetspotentiometern (SENS) med en skruvmejsel för att justera detektionsräckvidden. Minsta läget minskar räckvidden, maximalt ökar den.

Varför utlöses detektorn utan anledning?

Detta kan bero på värmekällor (element, luftkonditionering), husdjur eller trädrörelser. Minska känsligheten eller justera sensorns vinkel.

Hur byter jag batterierna i detektorn?

Öppna batterifacket på baksidan av enheten. Sätt i två nya AA-batterier med rätt polaritet. Stäng batterifacket.

Vad är sensorns maximala räckvidd?

Detektionsräckvidden kan nå upp till 12 meter under optimala förhållanden. Den kan minskas av hinder eller höga temperaturer.

Vad är detektionsvinkeln?

Den horisontella detektionsvinkeln är 180 grader, vilket ger en bred täckning av det övervakade området.

Är detektorn kompatibel med en LED-lampa?

Ja, den är kompatibel med LED-lampor, förutsatt att den totala effekten inte överstiger 1000W. Var försiktig med dimbara lampor.

Vad betyder den blinkande röda lysdioden?

En snabb blinkning indikerar att detektorn är i testläge eller detekterar rörelse. En långsam blinkning kan signalera svagt batteri.

Hur undviker jag utlösningar orsakade av djur?

Rikta sensorn uppåt eller minska känsligheten. Vissa modeller har en 'anti-djurläge' som ignorerar små massor.

Kan jag använda detektorn utomhus?

Denna modell är endast avsedd för inomhus bruk (IP20). För utomhusbruk, välj en detektor med högre skyddsklass.

BRUKSANVISNING EL-PIR70 HQ

Instruktioner för rörelsedetektor med radar

Denna sensor är en aktiv rörelsedetektor. Den inbyggda HF-sensorn sänder ut högfrekventa elektromagnetiska vågor (5.8GHz) och tar emot deras eko. Sensorn detekterar förändringar i ekot från minsta rörelse i ljusets detekteringszon. En mikroprocessor utlöser sedan kommandot "sätt på ljuset". Detektionen fungerar genom dörrar, glasrutor och tunna väggar.

Detekteringszoner för väggmontering

3) Minimumräckvidd 1m diameter.

4) Maxräckvidd 8m diameter.

VIKTIGT: Personer eller objekt som rör sig mot ljuset detekteras bäst!

Installing

1. Ta ner det övre skyddet genom att vrida det moturs (se fig.1), och sedan dra åt de bägge skruvarna som sitter på det mittersta skyddet (se fig. 2).

2. Håll basen mot väggen och märk ut borrhåll, var försiktig med eventuella ledningar i väggen.

3. Borra hålen och sätt in väggpluggar (6mm diameter).

4. Sätt in elkabeln och belastningskabeln mellan hålen i basen.

5. Skruva på basen (se fig. 3).

6. Anslut till eluttag och belastningskabeln till anslutningsterminalen enligt märkningen för anslutningsledningen.

7. Stäng mittskyddet (se fig. 3) och justera reglaget till inställningen.

8. Sätt på glashöljet och vrid det medurs (se fig. 3).

fig 1 fig 2 fig 3

Strömförsörjning: 220-240V växelström

Kraftfrekvens: 50/60Hz

Installationsplats: Inomhus, vägg/takmontering

överföringsström: <10mW

Belastning:1200W: 220-240V växelström

Detekteringsvinkel: 360°, 160°

Räckvidd:1-8 m (dia.), justerbar

Tidsinställning: 5 sek till 15 min

Skymningsinställning: 2\~2000LUX

Anslut N, L med ström, anslut N, L med belastning.

Inställning av räckvidd (känslighet)

Räckvidden anger diametern en mer eller mindre cirkulär detekteringszon på marken efter att sensorn har monterats på en höjd av 2,5m. Vrid reglaget helt moturs för att välja den minsta räckvidden (ca 1 m diameter), och helt medurs för

att välja den maximala inställningen (ca 8 m diameter).

Belysningen kan ställas in så den är på under en tidsperiod mellan ca. 5 sek (vrid helt moturs) och max 15 min (vrid helt medurs). All rörelse som detekteras innan denna tidsperiod återstartar timern. Vi rekommenderar att du väljer den kortaste tiden för justering av detekteringsområdet och för att göra ett gångtest.

Obs! När ljuset stängs av tar det ca en sekund innan rörelsedetekteringen kan påbörjas igen. Ljuset sätts endast på vid rörelse när denna period har gått ut.

Inställning av skymningsrelä

Ljusnivån kan steglöst ställas in från 2-2000lux. Vrid reglaget helt moturs för att välja belysning i mörker vid ca 2 lux. Vrid reglaget helt medurs om du vill välja dagsljusbelysning vid ca 2000lux. Reglaget måste vridas helt medurs vid justering av detekteringszon och gångtest i dagsljus.

Felsökning

Fel Orsak Åtgärd
Belastningen fungerar inte	• Fel ljusinställning vald	• Justera inställningarna
	• Ingen spänning	• Ändra belastning
	• Strömkontakt av	• Sätt på strömmen
Vakten arbetar alltid • Ständig rörelse i detekteringszonen.		• Kontrollera zoninställning
Vakten arbetar utan att någon röresle kan identifieras	• Sensorn är inte korrekt installerad för rörelsedetektering	• Montera korrekt
	• Rörelse har skett men sensorn har inte detekterat dent (förmål bakom vägg, rörelse från ett litet objekt i närheten av lampan etc.)	• Kontrollera zoninställning
Vakten fungerar inte trots rörelse	• Snabba rörelser noteras inte för att minimera fel eller så är detekteringszonen som ställts in för liten.	• Kontrollera zoninställning

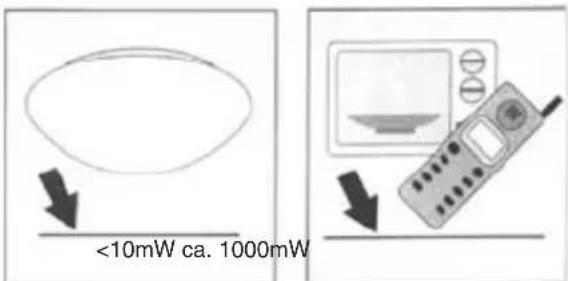

Obs! HF-sensors kraftfrekvens är <10Mw- det är bara en hundradel av effekten från en mobiltelefon eller från en mikrovågsugn.

För att minska risken för elstötar får denna produkt endast öppnas av behörig tekniker när service behövs. Koppla bort produkten från nätuttaget och

från annan utrustning om problem uppstår. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti gäller vid några ändringar eller modifieringar av produkten eller skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
