EL-PIR70 - Rilevatore di movimento HQ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di movimento a infrarossi
Marca	HQ
Modello	EL-PIR70
Dimensioni (L x A x P)	10 x 6 x 6 cm
Peso	150 g
Alimentazione	2 batterie AA (non fornite) o adattatore di rete 9V
Portata di rilevamento	Fino a 12 metri
Angolo di rilevamento	180°
Funzioni principali	Rilevamento di movimento, sensore crepuscolare, regolazione del temporizzatore
Utilizzo	Interno
Temperatura di funzionamento	-10 °C a +40 °C
Grado di protezione	IP20
Regolazioni disponibili	Sensibilità, temporizzazione (10s-10min), soglia giorno/notte
Uscita	Relè (contatto pulito) 230V, max 1000W
Materiale della custodia	Plastica ABS
Colore	Bianco
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Installare a tensione spenta. Non esporre all'umidità.
Ricambi e riparabilità	Non disponibili. Apparecchio non riparabile dall'utente.
Contenuto della confezione	Rilevatore, viti di fissaggio, tasselli, manuale di istruzioni

Domande frequenti - EL-PIR70 HQ

Come installare il rilevatore di movimento HQ EL-PIR70?

Fissare il rilevatore al muro utilizzando le viti e i tasselli forniti, a un'altezza di 2 metri. Collegare i fili secondo lo schema del manuale. Assicurarsi che l'alimentazione sia spenta prima dell'installazione.

Come regolare la sensibilità del rilevatore?

Ruotare il potenziometro di sensibilità (SENS) con un cacciavite per regolare la portata di rilevamento. La posizione minima riduce la portata, la massima la aumenta.

Perché il rilevatore si attiva senza motivo?

Ciò può essere dovuto a fonti di calore (radiatori, condizionatori), animali domestici o movimenti di alberi. Ridurre la sensibilità o regolare l'angolo del sensore.

Come sostituire le batterie del rilevatore?

Aprire il vano batterie situato nella parte posteriore dell'apparecchio. Inserire due batterie AA nuove rispettando la polarità. Richiudere il vano.

Qual è la portata massima del sensore?

La portata di rilevamento può raggiungere 12 metri in condizioni ottimali. Può essere ridotta da ostacoli o temperature elevate.

Qual è l'angolo di rilevamento?

L'angolo di rilevamento orizzontale è di 180 gradi, consentendo una copertura ampia della zona sorvegliata.

Il rilevatore è compatibile con una lampadina LED?

Sì, è compatibile con lampadine LED, a condizione che la potenza totale non superi 1000W. Attenzione alle lampadine dimmerabili.

Cosa significa la spia luminosa rossa lampeggiante?

Un lampeggio rapido indica che il rilevatore è in modalità test o che rileva un movimento. Un lampeggio lento può segnalare una batteria scarica.

Come evitare attivazioni dovute ad animali?

Orientare il sensore verso l'alto o ridurre la sensibilità. Alcuni modelli dispongono di una regolazione 'anti-animale' che ignora le piccole masse.

Posso usare il rilevatore all'esterno?

Questo modello è destinato all'uso in interno solo (grado IP20). Per l'esterno, scegliere un rilevatore con un grado di protezione superiore.

MANUALE UTENTE EL-PIR70 HQ

Istruzioni per il sensore di movimento radar

Questo sensore è un rilevatore di movimento attivo. Il sensore HF integrato emette un'onda elettromagnetica ad alta frequenza (5,8GHz) e ne riceve l'eco. Il sensore rileva la modifica nell'eco anche derivante dal minimo movimento nella zona di rilevazione della luce. Quindi un microprocessore attiva il comando di "accensione luce". È possibile effettuare rilevazioni attraverso porte, pannelli di vetro o pareti sottili.

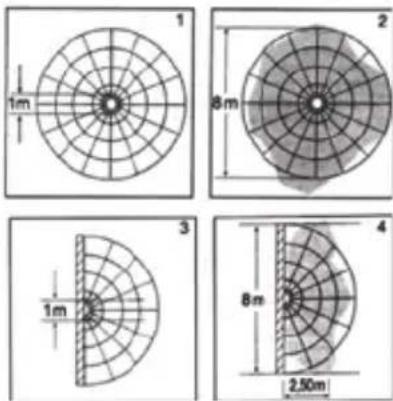

Zone di rilevazione per il montaggio a soffitto

1) Campo minimo 1 m di diametro
2) Campo massimo 8 m di diametro

Zone di rilevazione per il montaggio a parete

3) Campo minimo 1 m di diametro
4) Campo massimo 8 m di diametro

Importante: si rilevano meglio le persone e gli oggetti che si spostano verso la luce!

Procedure di installazione

1. Togliere il coperchio superiore ruotandolo in senso antiorario (vedere la fig. 1) e quindi allentare le due viti che fissano il coperchio di mezzo (vedere la fig. 2);
2. Trattenere la base contro la parete e segnare i punti da perforare, prestando attenzione ad eventuali fili elettrici presenti nella parete;
3. Praticare i fori e inserire le prese a parete (6 mm di diametro);
4. Inserire il filo elettrico e immettere il fili nei fori della base;
5. Avvitare la base in posizione (vedere la fig. 3);
6. Collegare l'alimentazione di rete e inserire il filo nel terminale di collegamento secondo il segno del filo di collegamento.
7. Chiudere il coperchio di mezzo (vedere la fig. 3) e regolare la manopola per l'impostazione;
8. Inserire lo schermo in vetro e ruotarlo in senso orario (vedere la fig. 3).

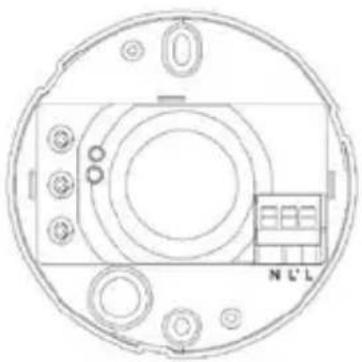

fig. 1 fig. 2 fig. 3

alimentazione: 220-240 VCA

frequenza industriale: 50/60 Hz

Sede di installazione: interni, montaggio a parete/a soffitto

Sistema HF: CW radar a 5,8 GHz, banda ISM

potenza di trasmissione: <10 mW

portata nominale: 1200 W: 220-240 VCA

angolo di rilevazione: 360°, 160°

campo: 1-8 m di diametro, regolabile

impostazione tempo: da 5 secondi a 15 minuti

controllo luce: 2\~2000 LUX

Collegamento illuminazione

collegare il neutro (N), la fase (L) all'alimentazione; collegare N, L con la portata corretta

Impostazione campo (sensibilità)

Per campo si intende indicare il diametro della zona di rilevazione approssimativamente circolare, prodotta sul suolo dopo il montaggio del sensore a un'altezza di 2,5 metri. Ruotare il controllo di campo completamente in senso antiorario per

selezionare il campo minimo (circa 1 metro di diametro) e ruotare completamente in senso orario per selezionare il campo massimo (circa 8 metri di diametro).

Impostazione del tempo

È possibile impostare il tempo di accensione della luce tra circa 5 secondi (ruotando completamente in senso antiorario) e un massimo di 15 minuti (ruotando completamente in senso orario). Ogni movimento rilevato prima del termine di questo periodo riavvierà il timer. Si consiglia di selezionare il tempo più breve possibile per regolare la zona di rilevazione e per il test di passaggio.

Nota: dopo lo spegnimento della luce, sarà necessario circa 1 secondo prima che possa di nuovo iniziare a rilevare il movimento. La luce si accenderà esclusivamente in reazione a un momento, dopo il termine di tale periodo.

Impostazione del controllo della luce

La soglia di reazione della luce prescelta varia illimitatamente da 2 a 2000 lux. Ruotare completamente in senso antiorario per selezionare il funzionamento dal crepuscolo all'alba a circa 2 lux. Ruotare completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente

in senso orario quando si regola la zona di rilevazione e si esegue il test di passaggio con luce diurna.

Risoluzione dei problemi

Problemi di funzionamento	Causa Soluzione
La portata non funziona • è	stata selezionata un'impostazione errata del controllo della luce	• Regolare l'impostazione
	• errore di portata • modificare la portata
	• spegnimento dell'alimentazione di rete	• accendere
La portata funziona sempre	• movimento continuo nella zona di rilevazione	• controllare l'impostazione della zona
La portata lavora senza alcun movimento identificabile	• il sensore non montato in modo da rilevare il movimento in maniera affidabile	• montare in modo saldo la struttura esterna
	• si è verificato un movimento che non è stato identificato dal sensore (movimento dietro la parete, movimento di un oggetto piccolo nelle immediate vicinanze di una lampada, ecc.)	• controllare l'impostazione della zona
La portata non funziona nonostante il movimento	• sono stati soppressi i movimenti rapidi per ridurre al minimo i problemi di funzionamento oppure è stata impostata una zona di rilevazione troppo limitata	• controllare l'impostazione della zona

Nota: l'uscita ad alta frequenza del sensore HF è <10 Mw, ovvero appena un centesimo della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde.

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre

assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
