Termék típusa	Bluetooth kihangosító beépítő készlet
Márka	Mr. Handsfree
Modell	Blue Compact
Méretek (H x Sz x M)	10 x 5 x 2 cm
Súly	100 g
Tápellátás	12 V akkumulátor (jármű)
Bluetooth verzió	5.0
Fő funkciók	Kihangosított hívások, audio streaming, telefon töltés USB porton keresztül
Bluetooth hatótáv	10 m
Mikrofon	Beépített zajcsökkentő mikrofon
Kompatibilitás	Bluetooth okostelefonok és táblagépek
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával. Ne használjon súrolószereket.
Biztonság	Ne használja vezetés közben megfelelő beépítés nélkül. Tartsa be a helyi törvényeket a telefon vezetés közbeni használatáról.
Alkatrészek és javíthatóság	Szerelőkonzol, tápkábel, USB adapter. Alkatrészek kérésre elérhetők.
Általános információk	A járműbe diszkrét beépítésre tervezett készlet. Lehetővé teszi a biztonságos hívásokat.

Gyakran ismételt kérdések - Blue Compact Mr. Handsfree

Hogyan telepítsem a Mr. Handsfree Blue Compact beépítő készletet?

A telepítéshez rögzítse a konzolt a műszerfal megfelelő helyén, majd csatlakoztassa a tápkábelt egy 12 V-os forráshoz. A részletes ábrákért tekintse meg a használati útmutatót.

Hogyan párosítsam a telefonomat a Blue Compacttal?

Kapcsolja be a Bluetooth-t a telefonján, majd tartsa lenyomva a készlet párosító gombját, amíg a jelzőfény villogni nem kezd. Válassza a 'Blue Compact' opciót az eszközök listájából.

A készlet nem kapcsol be, mit tegyek?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e, és hogy a jármű biztosítéka nem égett ki. Próbálja csatlakoztatni a készletet egy másik 12 V-os forráshoz.

A hangminőség rossz, hogyan javítható?

Győződjön meg arról, hogy a mikrofon nincs elzárva, és a telefon hangereje a maximumra van állítva. Kerülje az interferenciát a készlet más elektronikus eszközöktől való távolításával.

Tölthetem a telefonomat a készleten keresztül?

Igen, a Blue Compact rendelkezik egy 5 V / 1 A kimeneti USB porttal az eszközök töltéséhez.

Hogyan állítsam vissza a készletet gyári beállításokra?

Tartsa lenyomva egyszerre a hangerő növelő és csökkentő gombokat 10 másodpercig, amíg a jelzőfény gyorsan villogni nem kezd.

A készlet kompatibilis minden telefonnal?

Kompatibilis a legtöbb Bluetooth kihangosító profil (HFP) és A2DP profilú okostelefonnal és táblagéppel.

Hogyan tisztítsam a készletet?

Használjon puha, száraz ruhát. Kerülje a folyékony tisztítószereket, amelyek károsíthatják az elektronikus alkatrészeket.

Hol vásárolhatok pótalkatrészeket?

Vegye fel a kapcsolatot a Mr. Handsfree ügyfélszolgálatával, vagy látogasson el weboldalukra a konzolok, kábelek vagy adapterek megrendeléséhez.

A jelzőfény pirosan villog, mit jelent?

A piros villogás általában gyenge akkumulátort vagy csatlakozási problémát jelez. Ellenőrizze a tápellátást és a párosítást.

HASZNÁLATI ÚTMUTATÓ Blue Compact Mr. Handsfree

GONDOZÁS ÉS MŰSZAKI KARBANTARTÁS 26

BIZTONSÁGI RENDSZABÁLYOK

1. Mielött elkezdi az üzembe helyezést, győződjön meg arról, hogy a gépkocsi gyújtása ki van kapcsolva.
2. Győződjön meg arról, hogy a gépkocsi kihangosító működése semmilyen körülmények között nincs hatással a biztonságára.
3. Vigyázzon, hogy nehogy megsértse az elektromos kábeleket, az üzemanyag vagy fék csöveket vagy a biztonsági berendezéseket az üzembe helyezés során.
4. Amikor üzembe helyezi a gépkocsi kihangosítót, győződjön meg arról, hogy sem a kormányzási, sem a fékezési, sem más kulcsfontosságú rendszernél nincs lényeges hatással a gépkocsi szabályszerű működésére. Győződjön meg arról, hogy a légzsák felfúvódása semmilyen módon nincs blokkolva, vagy hátrányosan befolyásolva.
5. A kihangosító bármilyen 12-os negatív földelésű rendszerben használható. Ennek a követelménynek a be nem tartása a gépkocsi elektronika meghibásodását okozhatja.
6. Ne üzemeltesse a kihangosítót az akkumulátoron hosszú ideig, pl.: amikor a motor ki van kapcsolva, mivel ez az akkumulátor lemerítését okozhatja.

KAPHATÓ VÁLTOZATOK

A mr Handsfree Blue Compact háromféle kivitelben kapható:

1. Blue Compact Plug & Play: egyszerű beszerelhetőséggel
2. Blue Compact Pro: szakember általi beszerelhetőséggel a gépkocsi hangrendszeréhez csatlakoztatva a kihangosító hangszóróit
3. Blue Compact Pro Music 100: szakember általi beszerelhetőséggel a gépkocsi hangrendszeréhez csatlakoztatva a kihangosító hangszóróit és az MP3-lejátszót

MIBÓL ÁLL A MR HANDSFREE BLUE COMPACT?

Lásd az illusztációs oldalt

1. Kihangosító készülék beépített hangszóróval (SM2)
2. A kihangosító rögzítésére szolgáló kétoldalas ragasztószalaggal rendelkező lemez
3. A kihangosító rögzítésére szolgáló csavarkészlet – 5 db
4. Képernyő (D2)
5. Derékszögű konzol a képernyő felerősítéséhez a hozzátartozó rögzítő alkatrészekkel és csavarokkal
6. A derékszögű konzol rögzítésére szolgáló kétoldalas ragasztószalaggal rendelkező lemez
7. A képernyő függőleges felületre történő erősítésére szolgáló kétoldalas ragasztószalaggal rendelkező lemez
8. Mikrofon (M1)
9. A mikrofon kábelt megvezető csipeszek – 4 db
10. Kábelkészlet – 1. sz. változat – Blue Compact Plug & Play kivitelhez (Alternativ megoldás)
    10.1. Adapter a kihangosító készülék gépkocsi tápjához csatlakoztatáshoz a cigaretteagyújtón keresztül (SC3). Ez egy cserélhető biztosítékot, és a rugós csavart kábelt tartalmazza.
    10.2. Tápkábel a kihangosító készülék gépkocsi áramforrásához, a gyújtási rendszerhez, és a rádiónémításhoz történő csatlakozáshoz (SC2). Ez a cserélhető biztosítékokat is tartalmazza.
    10.3. Kábelsarúk az SC2 kábelnek a gépkocsi áramköréhez történő csatlakoztatásához – 5 db

11. Kábelkészlet – 2. sz. változat – Blue Compact Pro kivitelhez (Alternativ megoldás)
    11.1. Némító doboz (MB1)
    11.2. Kábelkorbács ISO csatlakozókkal a gépkocsi áramköréhez csatlakoztatáshoz

12. Kábelkészlet – 3. sz. változat – Blue Compact Pro Music 100 kivitelhez (Alternativ megoldás)

12.1. Pro Music 100 kábel
12.2. DIN/ISO/FAKRA szabványú illesztőkábelek
12.3. 2.5/3.5 mm-es csatlakozó zsinór
12.4. A zeneforrás töltőkábelei

1. Felhasználói leírás és meghajtó program CD-ROM-on
2. USB kábel az újra programozáshoz
3. Gyors útmutató
4. Csavarhúzó
5. gomb
6. gomb
7. gomb

ÁTTEKINTÉS

KIHANGOSÍTÓ KÉSZÜLÉK (SM2)

A kihangosító készülék beépített hangszórót, visszhangszürót, zajkompresszort és Bluetooth® vezeték nélküli technológiát tartalmaz, amely gondoskodik a vezeték nélküli kapcsolatról a Blutooth®-os mobil telefonokhoz.

A kihangosító készülék a következő aljzatokkal rendelkezik a külső egységekhez történő kapcsolódáshoz:

1. A képernyő aljzata (D2) kábel.
2. Mikrofon aljzat M1.
3. A külső hangszóró csatlakoztatására szolgáló aljzat (3-6W min. 8 Ohm). Amikor a külső hangszórót a 3-as aljzatba csatlakoztatja a beépített hangszóró automatikusan lekapcsolódik.
4. Az SC2, SC3, MB1 vagy Pro Music 100 kábelek csatlakoztatására szolgáló aljzat.

A képernyő egység tartalmazza:

1. LCD nagy szimbólumokkal és ikonokkal.
2. Kényelmesen állítható rögzítő rendszer, amely lehetővé teszi önnek az LCD legjobb látószögű pozíciójának a kiválasztását.
3. Háttérvilágítás változtatható világítási színekkel, valamint nappali és éjszakai üzemmóddal.

MIKROFON (M1)

A mikrofon elsősorban gépkocsiban történő használatra van tervezve. A mikrofon elhelyezése lényeges hatással van az akusztikus minőségre. A mikrofon ajánlott elhelyezését lásd az "Üzembe helyezés" fejezetben. A mikrofon egy kétállású kapcsolóval rendelkezik, amely a mikrofon érzékenységét szabályozza. Nyomja be a gombot a mikrofonon, hogy növelje a hangerőt a hívófél oldalán.

AZ SC2 ÉS SC3 RENDSZERKÁBELEK (Szabadon választható)

Az SC2 rendszerkábel a kihangosítót a tápfeszültségre és a gyújtási rendszerhez kapcsolja, és a rádió némítására is használható. Az SC3 rendszerkábel a magától működő üzembe helyezésre szolgál. A tápfeszültséget a cigarettagyújtón keresztül kapja meg. Mindkét rendszerkábel egy cserélhető biztosítékkal rendelkezik. Az alábbi ábra mutatja, hogy hogyan kell a biztosítékot cserélni.

RENDSZER KÁBEL MB1 (Alternatív megoldás)

Az MB1 rendszerkábel csatlakoztatja a kihangosító készüléket a tápfeszültséghez, a gyújtás rendszerhez, az autórádiónak a némító rendszeréhez és a 2 első hangszórójához. Hozzátartozik az némító doboz, amely a reléket tartalmazza és a kábelkorbácsot az ISO szabványú aljzathoz. Nézze meg az “Üzembe helyezés” fejezetet, ahol a kábelkorbács csatlakoztatásának diagramja látható.

PRO MUSIC 100 RENDSZERKÁBEL (Alternativ megoldás)

Ez a kábel köti össze a kihangosító egységet az elektromos tápellátással valamint a gyújtásrendszerrel, a némító aljzattal, a hangszórókkal és a gépkocsi autórádiójával. Ezen felül biztosítja a csatlakozást az MP3-lajátszójával és az antenna vezetékekkel. Kérjük, tekintse át a "Üzembe helyezés" című fejezetet, ahol a bekötési séma megtalálható.

Keresse meg azt a helyet a gépkocsijában, ahol a kihangosító rögzíthető, és kényelmes a használata. Bizonyosodjon meg arról, hogy az a hely, ahol üzembe akarja helyezni, mentes a portól és a szennyeződéstől.

Azt javasoljuk, hogy a kihangosító készüléket a gépkocsiban a legkevésbé látható helyre rögzítse. Viszont győződjön meg arról, hogy a készülék jó akusztikát biztosítson, a hangszórónak a mikrofonnal ellenkező irányba történő állításával, és a készüléknek a mikrofontól több mint 1 m távolságra történő elhelyezésével.

A kihangosító készüléket kétféle módon rögzítheti:

1. A müszerfal alatt, vagy bármely másik helyen a gépkocsiban, a beszerelési csavarokat felhasználva.
2. A müszerfal alatt, vagy bármely másik helyen a gépkocsiban, a kétoldalas ragasztóval rendelkező lemezt felhasználva.

A KÉPERNYŐ (D2)

Keressen olyan helyet a gépkocsijában, ahova a készülék bele illik, és ahol kényelmes a használata. Bizonyosodjon meg arról, hogy az a hely, ahol üzembe akarja helyezni, mentes a portól és a szennyeződéstől.

A képernyőt kétféle módon rögzítheti:

1. A keretet a képernyőhöz a mellékelt csavarokkal rögzítse. Azután rögzítse a keretet a képernyővel együtt a kétoldalas ragasztószalaggal a műszerfalra, vagy bármely olyan helyre, ahol tisztán látható, de győződjön meg arról, hogy nem akadályozza a jármű irányítását vagy működését.

2. A legjobb és legszebben kinéző opció a képernyő elhelyezése közvetlenül a műszerfalon, a konzol nélkül a kétoldalas ragasztó szalagot felhasználva.

A képernyőböl kijövő kábel a képernyő kihangosító készülékhez történő csatlakoztatására szolgál. Győződjön meg arról, hogy a kábel úgy van elhelyezve, hogy az ne sérüljön meg (pl: nincs az ülés alatt, vagy más éles szélek alá fektetve).

MIKROFON (M1)

Szerelje fel a mikrofont a felhasználó fejének a közelébe (30 cm az optimális), és olyan irányba, hogy a szája felé nézzen. A gyakorlat azt mutatja, hogy a legjobb hely a hátrapillantó tükör mellett van, vagy a napellenző bal oldalán. A visszhang elkerülésére az ajánlott minimális távolság 1 méter legyen a mikrofon és a kihangosító készülék között. A mikrofon felerősítésekor bizonyosodjon meg arról, hogy a ventilátor keltette levegőáramlásnak nincs az útjában. Ne helyezze a mikrofonkábelt a fűtésbe, ventilációba vagy az AC rendszerbe. A mikrofon rögzítésére a tépőzárat használja.

A TÁPÁRAMRA KAPCSOLÓDÁS

Négy módja van a Blue Compact kapcsolódásának a gépkocsi elektronikus rendszeréhez:

1. Magától működő kapcsolódás: a cigarettegyújtóhoz az adapteren keresztül (SC3) (Szabadon választható).
2. Beépítési kapcsolat: közvetlenül a gépkocsi elektronikus rendszeréhez az SC2 rendszerkábelen keresztül (Szabadon választható).

Az SC2 kábelben a vezetékek színkódoltak. A kódok fel vannak sorolva az 1. táblázat A részében, a B oszlopban pedig azok a megfelelő pontok találhatóak, amelyekkel a kábeleket össze kell kötni.

1. táblázat

A	B
Piros vezeték A gépkocsi pozitív (+) feszültségű csatlakozójához
Fekete vezeték A negatív föld (GND) csatlakozóhoz
Kék vezeték Gyújtás
Barna vezeték Az autórádió némító csatlakozójára (MUTE), az autórádió némításához (CRM)

- A torzítások elkerülésére, ügyeljen arra, hogy a kábelek elég messze kerüljenek a gépkocsi elektromos rendszerétől.

- Csatlakoztassa a vezetékeket a kábelsarukkal. Tegye a vezetéket a saru hornyába, és a kábel vezetékét rögzítse a vezetékszorítóval.

Figyelem!

Ha nincs „gyújtás” kábel vagy nem használható, akkor a kék kábel vezetékét a kihangosító piros vezetékéhez kell kötni és a kihangosító piros vezetékét a gépkocsi „Megszakításos” vezetékéhez, amely megtartja a feszültséget, amikor a gyújtás le van véve. Ebben az esetben a telefonhívás nem kapcsolódik szét a gyújtás lekapcsolásával.

GÉPKOCSI RÁDIÓNÉMÍTÁS (CRM)

A Blue Compact lehetővé teszi a rádió elnémítását, amikor egy bejövő hívás érkezik.

• Bizonyosodjon meg a kézikönyvben arról, hogy az autó rádiója rendelkezik-e némítás funkcióval. Ha további beállítások szükségesek az autó rádió menüjében, akkor tegye ezt meg az utasításoknak megfelelően.
• Vegye le az autó rádiója vezérlő panelét.
• Vegye le a díszítő panelt és vegye ki az autó rádiót a fészkéből a fogantyúja segítségével. Húzza le az autórádió csatlakozóját.
• Az 1. táblázat szerint csatlakoztassa a mr Handsfree Blue Compact kábeleit az autó-rádió megfelelő kábeleihez. Használja a 4 db érintkező sarut a csatlakozáshoz.

• Az autórádió csatlakozóját dugja vissza és szerelje be a rádiót a helyére.

• Professzionális beépített csatlakoztatás: Közvetlenül a gépkocsi elektronikai rendszeréhez az MB1 rendszerkábel segítségével (Alternatív megoldás).

- Csatlakoztassa szét az autórádiót és a tápérintkezőket.

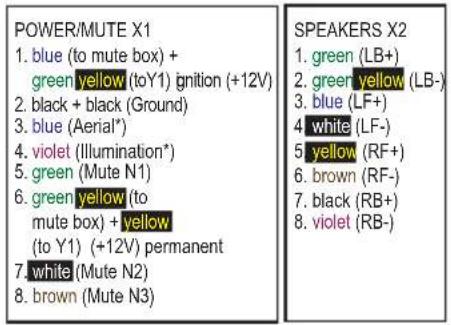

- Csatlakoztassa a kábelkorbácsot az alábbi rajz szerint. Ha az autórádió némító aljzatot tartalmaz, akkor a barna vezetékét az kábelnek a “némítás be” aljzat egyikébe (1,2 vagy 3) csatlakoztassa. A némító aljzat pozíciójának meghatározására használja az autórádiójának a kézikönyzét.

1. Szakember által beszerelendő csatlakoztatás: közvetlenül a gépkocsi elektronikus rendszeréhez a Pro Music 100 rendszerkábel bekötésével (Alternatív megoldás)

2. Szerelje ki a gépkocsi autórádióját annak szerelési utasítását követve.

3. Kösse le az antennát az autórádiójáról és csatlakoztassa a Pro Music 100 készülék antenna befogadó aljzatára.

4. Amennyiben a gépkocsi DIN (1) bekötésű, használja az átalakítót (3)

5. Amennyiben a gépkocsi ISO (2) bekötésű, közvetlenül csatlakoztassa
6. Amennyiben a gépkocsi FAKRA bekötésű, használja az átalakítót (4.2).

- Csatlakoztassa az antennát az autórádiójáról és csatlakoztassa a Pro Music 100 készülék antenna befogadó aljzatához.

• Amennyiben a gépkocsi DIN (1) bekötésű, közvetlenül csatlakoztassa
• Amennyiben a gépkocsi ISO (2) bekötésű, használja az átalakítót (3)

• Amennyiben a gépkocsi FAKRA bekötésű, használja az átalakítót (4.1)

• A Pro Music 100 készüléken a négy billenőkapcsoló segítségével válassza ki a frekvenciát. A frekvenciatáblázat a Pro Music 100 készülék hátoldalára nyomtatva található meg. Kérjük, hogy a frekvenciatáblázatot alaposan tanulmányozza!

• Csatlakoztassa az ISO kábelvégeket az autórádióhoz és a hangszórókhoz. Ha a gépkocsihoz nem ISO szabványú csatlakozóvégek tartoznak, átalakítókra lesz szüksége, amelyek nem tartozékok.
• Vezesse a vezérlőgombbal ellátott zsinórt és a 2.5/3.5 mm-es dugaszvéggekkel ellátott vezetéket oda, ahol az audio lejátszó eszköz használatban lesz.
• Válassza ki a töltővezeték véget mini USB vagy iPod csatlakozású eszközéhez, és a vezetéket csatlakoztassa a Pro Music 100 készülékhez. Vezesse ezt a vezetéket oda, ahol az audio lejátszó eszköz használatban lesz.
• Helyezze a Pro Music 100 készüléket az autórádió mögötti üregbe és helyezze vissza az autórádióját a helyére.

A kihangosító és az az audio lejátszó használata

• A Pro Music 100 készülék audio kábelét csatlakoztassa audio eszköze bemenetére.
• Csatlakoztassa a töltővezeték végét az audio eszközre, amikor az akkumulátorának töltése szükségessé válik.
• Válassza ki a Pro Music 100 készülék sugárzási frekvenciáját az autórádióján (az autórádiója memóriájában tárolja el ezt a frekvenciát beállított adóhullámhosszként).
• Nyomja meg a vezérlögombot a Pro Music 100 készülék vezetékén a be/kikapcsoláshoz.

Mivel a készülékek a Bluetooth®-os technológiával rádióhullámokon keresztül kommunikálnak, ezért a kihangosítónak és a mobil telefonjának direkt egymásra-látásra nincs szükségük. A két készüléknek csupán maximum 10 méteres távolságra kell lenniük egymástól, így nem kell a telefonját kivennie a zsebéből, vagy a táskájából ahhoz, hogy egy hívást kezdeményezzen, vagy fogadjon a kihangosítón keresztül.

Mivel a Bluetooth®-os telefonok különböző gyártóktól származhatnak, és változatos funkciókkal rendelkezhetnek, ezért néhány ebben a kézikönyvben szereplő funkció másképp működhet, vagy esetleg nem használható.

KI / BEKAPCSOLÁS

Ha a mr Handsfree Blue Compact-ot az SC3 kábelen levő adapterrel csatlakoztattuk a tápfeszültséghez, akkor az adapter cigarette-gyújtóba helyezésével kapcsolja be a készüléket.

Ha a mr Handsfree Blue Compact-ot az SC2, MB1 vagy Pro Music 100 kábelen keresztül csatlakoztattuk, akkor a készülék automatikusan bekapcsolódik, amikor a gyújtáskulcsot elfordítja.

A mr Handsfree Blue Compact automatikusan kikapcsolódik, amikor a gyújtást levesszük.

A MENÜ FELÉPÍTÉSE

A készülék összes funkciója csoportokba van rendezve.

- A menübe lépéshez nyomja meg a központi gombot egyszer. A gyorsmenü megjelenik a kijlezön.

- A menúben történő mozgáshoz, a központi gombot jobbra, vagy balra mozgassa.

A menü felépítését az alábbiak mutatják.

* Ezek a menüpontok csak akkor láthatók, amikor az autós kihangosító/mobiltelefon erre vonatkozó információi rendelkezésre állnak

FELHASZNÁLÓI PROFILOK

A Blue Compact támogatja a többszörös profil struktúrát. A maximális felhasználói profilok száma négy. Mindegyik felhasználó bemásolhatja a telefonkönyvét, a híváslistáját és a konfigurációs beállításait a kihangosító memóriájába. Mindegyik profilnak a neve azonosítva lesz a hozzá rendelt mobil telefonnak a Bluetooth®-os nevével. Ha nincs telefon párosítva a kihangosítóhoz, akkor először a párosítást műveletet kell végrehajtani.

Amint a kihangosító bekapcsolódik, a legutolsó profil automatikusan aktiválódik, és a kihangosító kísérletet tesz a hozzárendelt telefonnal történő kapcsolatfelvételre. Ha a legutolsó párosított telefont nem találja, akkor a kihangosító készenléti módba kapcsol. Az ön biztonsága érdekében minden profil PIN kóddal (négy számjegyű) védett. További részletes információt a profilokról a "Profilok" fejezetben olvashat.

PÁROSÍTÁS, BEJELENTKEZÉS ÉS SZÉTKAPCSOLÁS

A. PÁROSÍTÁS

- A mr Handsfree Blue Compact-nak az ön Bluetooth mobil telefonjához történő párosításához, menjen a Bluetooth ⇒ Párosítás (Pairing) menüpontba és nyomja meg a 📋-t. Most az Ön Blue Compact-ja regisztrációs módba kerül. A hozzátartozó üzenet megjelenik a képernyőn és egy megerősítő hangot fog hallani.

• Aktiválja a Bluétkciót a mobiltelefonjában.
• Az elérhető Bluétoetkészülékek keresését indítsa el a megfelelő almenübe történő belépéssel. A telefonja meg fogja találni az összes Bleutooth®-os készüléket, amely 10 m-es körzetben található, és megjeleníti őket egy listában.
• Válassza ki a "Blue Compact"-ot a listából.
• Adja meg a jelszót "0000"-t. "Párosítás OK" (Pairing OK) üzenet jelenik meg a kijelzőn, és a készülék visszatér készenléti módba. "Blue Compact" le lesz tárolva a mobiltelefonjában a párosított eszközök listájába.
• Javallott a mobiltelefon párosított Bluetooth eszközei közül a Blue Compact készülék automatikus csatlakoztatása felismeréskor.

Megjegyzés:

• Ha szükséges, a párosítás módot aktiválni lehet a képernyő egységen a gomb megnyomásával és több mint 5 másodpercig tartó nyomva tartásával.
• Ha egy új telefont akar párosítani a Blue Compact-tal, és a jelenleg párosított telefont tárolni akarja a ki-hangosító memóriájában, akkor egy új felhasználót kell létrehoznia.

B. BEJELENTKEZÉS

Bizonyos okok miatt a készüléke szétkapcsolódhat a telefonjától. Például, ha a Blue Compact ki lett kapcsolva.

A Blue Compact és a telefonja közötti kapcsolat újra felépítése:

• Kapcsolja be és a kapcsolat automatikusan helyre fog állni; VAGY
• Használja a központi gombot a Bluetooth ⇔ Bejelentkezés (Connection) menüponthoz menéshez, és nyomja meg a 📞-t. “Bejelentkezés...” (Connection...) felírat fog a kijelzőn megjelenni; VAGY
• Készenléti módban nyomja meg a gombot a képernyőn.

C. SZÉTKAPCSOLÁS

Néha szükség lehet a telefon lekapcsolására a Blue Compact-ról. Például, ha a telefonnak egy másik Bluetooth®-os készülékkel kellene kommunikálnia.

A Blue Compact és a telefonja szétkapcsolása:
- Kapcsolja ki a Blue Compact-ot; VAGY

• Válassza ki a menüben Bluetooth ⇔ Szétkapcsolás (Disconnection) és nyomja meg a -t; VAGY
• Nyomja meg és tartsa lenyomva 5 másodpercig a gombot a képernyőn; VAGY
• Vigye a telefont a Blue Compact-tól több mint 10 m-re távolabb; VAGY
• Kapcsolja szét a Blue Compact-ot és a telefont a telefonnak a menüjében.

Megjegyzés:

Ha a Blue Compact és a telefonja szét lett kapcsolva és ismét össze akarja kapcsolni őket, akkor nem szükséges ismét párosítani a készülékeket. A kapcsolódás a hozzáférési kód bekérése nélkül létrejön.

FUNKCIÓK

1. HÍVÁSLISTA

Ezt az adottságot arra használhatja, hogy átnézze a hívólistát, és hívhatja ezeket a számokat, ugyanúgy, mint ahogyan a mobil telefonján tenné. A hívólista a kihangosító memóriájában van tárolva, még akkor is, ha kikapcsolja a tápellátást. Mindegyik profilhoz három hívólista van hozzárendelve: fogadott hívások, hívott számok, és nem fogadott hívások. Mindegyik hívólista 32 számot képes megtartani.

Mindegyik profilban megtarthatja a hívó listákat:

• Bejövő hívások – max. 32 szám
• Kimenő hívások – max. 32 szám
• Nem fogadott hívások – max. 32 szám

Megjegyzés:

• Csak azok a hívások lesznek a kihangosító memóriájába tárolva, amelyeket a kihangosítóval kezdeményeztek.
- Ezek a listák csak akkor lesznek mutatva, amikor számok vannak ezekben a listákban.

2. TELEFONKÖNYV

Az autós kihangosító memóriájába történő telefonkönyv másolásnak számos módja létezik. Egy vagy több módszer működhet a konkrét helyzetben; ez kizárólag a mobiltelefon jellegzetességeitől függ.

2.1 Másolja a telefonkönyvet a SIM kártyájára, majd időlegesen tegye be a SIM kártyát a kihangosítóba Mobiltelefonjában a telefonkönyvet megtalálva a lehetséges menüpontok közül kiválaszthatja a másolási utasítást, amivel a telefonkönyv tartalma a SIM kártyára kerül. A SIM kártya fizikai memóriája leggyakrabban 250 név és telefonszám méretű. A másolás végeztével a mobiltelefont kikapcsolva vegye ki a SIM kártyát, majd illessze be a Blue Compact frontoldalán. A SIM kártyaolvasóval történő másoláshoz, kérjük illessze be a SIM kártyát a SIM kártya tartóba, ahogy a kép mutatja. Bizonyosodjon meg arról, hogy elég mélyre tolta-e be a kártyát addig, amíg az a helyére nem kattan.

- Ha a Blue Compact már a jelenlegi profilban rendelkezik rögzített telefonkönyvvel, akkor egy figyelmeztető hangjelzést lehet majd hallani.

- Nyomja meg a Ⓧ-t a telefonkönyv törlésének megerősítéséhez, vagy nyomja meg a Ⓧ-t a megszakításhoz.

- Ha a SIM kártyát PIN kód védi, akkor a képernyőn a billentyűzet megjelenik.

• Adja be a PIN kódot, a központi gomb jobbra, vagy balra tekerésével a számjegyek kiválasztásához.
• Használja a gombot a választás megerősítésére. A kijelző felső részén a kiválasztott számjegyek fognak megjelenni.
• A helytelen számjegy törlésére nyomja meg a -t vagy tartsa lenyomva a gombot egy néhány másodpercig az összes számjegy törlésére.
• Nyomja meg gambot a PIN kód megerősítésére.
• A telefonkönyv másolása megfelelőképpen el fog indulni. A Blue Compact-ban tárolt telefonkönyv ezzel egyidejűleg automatikusan törlésre kerül.
• Ha a SIM kártyája nem védett jelszóval, akkor a telefonkönyv-másolás folyamata automatikusan elindul.
• Mihelyt a telefonkönyv-másolás folyamata befejeződik, kiveheti a SIM kártyáját a tartójából. A kártya tartójából történő eltávolításához meg kell a kártyát egy kicsit nyomnia.
• Tegye a SIM kártyát a mobiltelefonjába vissza, és kapcsolja be a telefont.
• Aktiválja a fö menüjét a Blue Compakt-nak és válassza a Bluetooth → Bejelentkezés-t.
• Nyomja meg a -t a választás megerősítésére.
  • A kapcsolatnak vissza kell állnia.

2.2 Másolja a telefonkönyvet a SIM kártyájára, majd a SIM kártya tartalmát másolja át a Bluetooth® vezeték nélküli kapcsolaton keresztül

Mobiltelefonjában a telefonkönyvet megtalálva a lehetséges menüpontok közül kiválaszthatja a másolási utasítást, amivel a telefonkönyv tartalma a SIM kártyára kerül. A SIM kártya fizikai memóriája leggyakrabban 250 név és telefonszám méretű. A másolás végeztével bizonyosodjon meg arról, hogy mobiltelefonja és a kihangosító között él a Bluetooth® kapcsolat. Ezután kövesse a menüpontokat: Profiles (Profilok) 📁 → Settings (Beállítások) 📁 → Phonebook (Telefonkönyv) 📁 → Copy (Másolás) 📁 → SIM card (SIM kártya) □. A telefonkönyv tartalma a kihangosító memóriába másolódik, amennyiben mobiltelefonja támogatja ezt a lehetőséget.

2.3 Másolja a telefonkönyv adatfájlt a mobiltelefon memóriájából Bluetooth® vezeték nélküli kapcsolaton keresztül

Bizonyosodjon meg arról, hogy mobiltelefonja és a kihangosító között él a Bluetooth® kapcsolat. Ezután kövesse a Profiles (Profilok) ⇔ Settings (Beállítások) ⇔ Phonebook (Telefonkönyv) ⇔ Copy (Másolás) ⇔ Phone (Telefonkészülék). A telefonkönyv tartalma a kihangosító memóriába másolódik, amennyiben mobiltelefonja támogatja ezt a lehetőséget.

2.4 Küldjön névkártyát a mobiltelefonról a kihangosítóra Bluetooth® vezeték nélküli kapcsolaton keresztül

Amennyiben mobiltelefonja támogatja a Bluetooth® OPP kapcsolati profilt, alkalmas névkártyákat küldeni a kihangosítóra. A mobiltelefon fajtájától függően egyenként, vagy az összes névkártya továbbítható a kihangosítóra. Mindenek előtt a kihangosítót névkártya fogadására aktív üzemállapotba kell váltania. Kövesse a menüpontokat: Profiles (Profilok) 📄️ → Settings (Beállítások) 📋️ ➔ Phonebook (Telefonkönyv) 🌐 ➔ Receive Business card (Névkártya fogadása) 📋️ A kihangosító fogadási üzemállapotban várja a mobiltelefonról küldendő névkártyákat. További részletek végett kérfük, tanulmányozza mobiltelefonja használati útmutatóját a névkártyák küldésére vonatkozó valamennyi tudnivalóval kapcsolatban. (Normál esetben a mobiltelefon megnyitott telefonkönyvének menüpontjai közül választható ki.) Miután továbbította valamennyi elküldendő névkártyát, a kihangosítón meg kell nyomnia a piros gombot a vételi üzemmód kikapcsolása végett. A kihangosító telefonkönyv memóriája frissül a kapott adatokkal.

Az LCD nyomógombok, és a központi gomb segítségével bármilyen számot tárcsázhat.

• Nyomja meg-ta menü megnyitásához.
• Forgassa a központi gombot balra vagy jobbra, egy a képernyőn megjelenő számjegy kiválasztásához.
• Nyomja meg a -t megerősítésképpen, vagy nyomja meg a gombot egy számjegy törléséhez.
  • Nyomja meg a -t a tárcsázáshoz.

4. PROFILOK

A maximális felhasználói profilok száma négy. Mindegyik felhasználó bemásolhatja és ott tarthatja a telefonkönyvét, a híváslistáját és a konfigurációs beállításait a kihangosító memóriájába. Mindegyik profilnak a neve azonosítva lesz a hozzá rendelt mobil telefonnak a Bluetooth®-os nevével. Ha nincs telefon párosítva a kihangosítóhoz, akkor először a párosítást műveletet kell végrehajtani.

Amint a kihangosító bekapcsolódik, a legutolsó profil automatikusan aktiválódik, és a kihangosító kísérletet tesz a hozzárendelt telefonnal történő kapcsolatfelvételre. Ha a legutolsó párosított telefont nem találja, akkor a kihangosító készenléti módba kapcsol.

4. 1. Kiválasztás

Használja ezt a lehetőséget a szükséges profil kiválasztására a névvel történő aktiváláshoz. Ez csak akkor használható, ha több profil lett létrehozva. Ha a szükséges, a profil PIN kóddal lett védve, akkor a digitális billentyűzet megjelenik és egyidejűleg meg kell adnia a PIN kódot (max. 4 számjegyet). Ha a PIN kód helyes, akkor biztosítva lesz a hozzáférés a telefonkönyvéhez és a beállításokhoz.

4. 2. Hozzáad

Használja ezt a lehetőséget az új profil létrehozására.

• Nyomja meg a -t a menü megnyitásához.
• Amint ezt a lehetőséget kiválasztotta, a Blue Compact javasolni fogja Önnek, hogy adjon meg egy PIN kódot az új profilhoz, és a digitális billentyűzet megjelenik.
• Megadhat egy PIN kódot (max. 4 számjegyet) és nyomja meg a -t megerősítésképpen.
• Ha úgy dönt, hogy nem használ PIN kódot, akkor csak nyomja meg a -t.
• A párosítási folyamat aktiváláshoz nyomja meg a -t, és párosítsa a mobil telefonját az utasításoknak megfelelően.
• A profil neve azonos a mobil telefonjának a Bluetooth ^® -os nevével
• Ha a párosítási folyamata sikeresen végre lett hajtva, akkor a kihangosító automatikusan csatlakoztatva van a mobil telefonjához.

4. 3. Beállítások

Használja ezt a lehetőséget a Blue Compact egyéni beállításaira.

4. 3. 1. Telefonkönyv

4. 3. 1. 1. Másolás

A telefonjának a telefonkönyvének a Blue Compact telefonkönyvébe történő másolásra használja ezt a menüpontot. A telefonkönyv bejegyzések maximális száma 1000 lehet minden profilban.

További részletek végett a telefonkönyv másolásával kapcsolatban kérjük, olvass el a "2. Telefonkönyv" fejezetet.

4. 3. 1. 2. Nyitás

Használja ezt a menüpontot a telefonkönyv bejegyzéseinek a megtekintésére.

4. 3. 1. 3. Törlés

Használja ezt a menüpontot a telefonkönyv összes bejegyzésének a törlésére.

További részletek végett a névkártyák fogadásával kapcsolatban kérjük, olvass el a "2.4 Küldjön névkártyát a mobiltelefonról a kihangosítóra Bluetooth® vezeték nélküli kapcsolaton keresztül." fejezetet.

4. 3. 2. A hangerő és a csöngetés hangosságának a szabályozása

Ezt a pontot a Blue Compact hangszóró hangerejének és a bejövő csengetés hangerejének a megkívánt szintre történő állítására használhatjuk beszédmódban.

• Nyomja meg a -t a menü megnyitásához.
- Forgassa a központi gombot balra vagy jobbra a hangerő beállítására, és nyomja meg a -1a menüböl történő kilépésre. A hangerő beállítása ezzel elmentésre került.

4. 3. 3. A kijelző beállításai

4. 3. 3. 1. Fényerő

Válassza ki ezt a menü pontot a kijelző háttérvilágítás fényerejének a változtatására.

• Nyomja meg a -t a menü megnyitásához.
• Válassza a "Nappal"-t a világosabb háttérvilágítás beállítására: Nyomja meg a -t megerősítésképpen és a -t a menüböl kilépésre.
• Válassza az "Éjjel"-t a sötétebb háttérvilágítás beállítására: Nyomja meg a Ⓞ-t megerősítésképpen és a ♂-t a menüből kilépésre.

- Válassza az "Egyéni"-t, ha a világosságot beállítani szeretné:

• Nyomja meg a-t az al-menübe lépéshez.
• Forgassa a központi gombot balra vagy jobbra a megfelelő fényerő kiválasztására.
• Nyomja meg a gombot a megerősítésre, vagy a gombot az előzőleg beállított fényerő visszaállítására.
• Nyomja meg a -t a menüböl kilépéshez.

A fényerő egyéni beállításának 16 szintje lehetséges. A 0 szint a háttérvilágítás kikapcsolása, a 15-ös szint pedig a maximum.

4. 3. 3. 2. Kontraszt

Válassza ki ezt a menüpontot a kijelző kontrasztjának a beállításához.

• Nyomja meg a -t a menü megnyitásához.
- Forgassa a központi gombot balra vagy jobbra a megfelelő kontraszt kiválasztására.
- Nyomja meg a gombot a megerősítésre, vagy a gombot az előzőleg beállított kontraszt visszaállítására.
• Nyomja meg a -t a menüböl kilépéshez.

A kontrasztnak 16 szintje van. A 0 szint a minimum szint, a 15-ös pedig a maximum.

4. 3. 3. 3. Szín

A kijelző háttérvilágítás színének a beállításához válassza ezt a menüpontot.

• Nyomja meg a -t a menü megnyitásához.

• Válassza a lehetséges színek egyikét:

1. Piros

2. Magenta

3. Narancs

4. Sárga

5. Zöld

6. Cián

7. Kék

8. Fehér

9. Egyéni

- Válassza az "Egyéni" (Custom) menüpontot a háttérszín finom hangolására.

• Forgassa a központi gombot balra vagy jobbra a megfelelő szín kiválasztására és a hangoláshoz: R, G, vagy B.
• Nyomja meg a -t az aktiváláshoz.
• Forgassa a központi gombot balra vagy jobbra a kiválasztott szín szintjének hangolására.
• Nyomja meg a 📄 gombot a megerősítésre, vagy a ⬇ gombot az előzőleg beállított szín visszaállítására.

4. 3. 3. 4. A kijelzön megjelenő kép elforgatása

Amennyiben a kihangosító LCD kijelzője fejjel lefelé kerül rögzítésre, ezzel a lehetőséggel a kijelzőn megjelenített kép megfordítható a kívánt irányba.

• Nyomja meg a gombot a menü kinyitásához.

• Nyomja meg a gombot a választás beviteléhez.

4. 3. 3. 5. Világítás kikapcsolási ideje

Válassza ezt a menüpontot annak az időnek a beállítására, amely után a háttérvilágítás kikapcsol.

• Nyomja meg a -t a menü megnyitásához.
- Forgassa a központi gombot balra vagy jobbra az időzítés beállítására. Ha a "Mindig be"-t (Always on) választja, akkor a háttérvilágítás sohase fog kikapcsolódni. Az időzítés 10 másodperces lépésekben változtatható és maximum 1 perc lehet.
- Nyomja meg a Ⓞ-t megerősítésképpen, vagy ⬆-t hogy visszatérjen az előző beállításhoz és kilépjen a menüből.

4. 3. 4. Nyelv

• Nyomja meg a -t a menü megnyitásához.
• Válassza valamelyik lehetséges nyelvet (Angol, Orosz, Német ....).
• Nyomja meg a -t megerősítésképpen, vagy -t az előzőleg beállított nyelv visszaállításához és a kilépéshez.

4. 3. 5. Biztonság

Válassza ezt a menü pontot az ehhez a profilhoz tartozó biztonsági PIN kód aktiválására, vagy megszüntetésére.

• Nyomja meg a -t a menü megnyitásához.
- A digitális billentyüzet megjelenik.
- Adja be a PIN kódot, a központi gomb balra vagy jobbra forgatásával kiválaszthatja a számjegyet.
- Nyomja meg a -t a választás megerősítésére. A kiválasztott számjegyek a kijelző felső részén megjelennek.
- A helytelen számjegy törlésére nyomja meg a -t.
- Nyomja meg a -t a PIN kód megerősítésére.

Megjegyzés:

Ha nem akar biztonsági PIN kódot megadni, akkor nem kel beadnia kódot. Csak nyomja meg a gombot, vagy törölje az összes számjegyet a kód deaktiválására. Nyomja meg a -t a megerősítésre.

4. 3. 6. Gyári beállítás

Ennek a menüpontnak a segítségével a Blue Compact gyári beállításait tudja visszaállítani.

Paraméter Érték
Fényesség 15/15 (max.)
Kontraszt 8/15 (közép)
Háttérfény színe Fehér
Nyelv Angol
Háttérfény kikapcsolási ideje Mindig be

• Nyomja meg a -t a menü megnyitásához.
  • „Gyári Beáll.?” (Set default) felirat jelenik meg a kijelzön. Nyomja meg a -t megerősítésképpen, vagy -t törlésre.

4.3.7 Némítás

Ennek a lehetőségnek a kiválasztásával a kihangosító hangja (ISO kábellel vagy a Pro Music 100 kábellel történt csatlakoztatás esetén) az első két hangszórón szólal meg és a hátsó két hangszóró lesz némítva.

Ennek a lehetőségnek a kiválasztásával a kihangosító hangja (ISO kábellel vagy a Pro Music 100 kábellel történt csatlakoztatás esetén) az első két hangszórón szólal meg és hátul a két hangszórón a zene megmarad.

Ennek a lehetőségnek a kiválasztásával a kihangosító hangja (ISO kábellel vagy a Pro Music 100 kábellel történt csatlakoztatás esetén) a gépkocsi autóhangszóróin szólal meg és az autóhangszórók nem lesznek némítva.

4. 4. Törlés

Használja ezt a lehetőséget a szükségtelen profilok törlésére. Csak az aktív profilokat tudja törölni.

• Nyomja meg-ta menü megnyitásához.
- Válassza ki a szükségtelen profilt, amelyet törölni szeretne a listából és nyomj meg a -t.
- Ha a profil PIN kóddal van védve, akkor kérni fogja annak a beírását.
- Adja meg a PIN kódot és nyomja meg a -t - Nyomja meg -tanegerősítésképpen, vagy nyomja meg a -ta művelet megszakítására.

Megjegyzés:

Ha elfelejtette a PIN kódot, akkor használhatja a mester PIN kódot a '8888'-t. Ezt a mester PIN kód-ot csak a profilok törlésére tudja használni.

5. BLUETOOTH

5. 1. Bejelentkezés

Ezt a menüpontot a Blue Compact és a telefonja összekapcsolódásához használja.

5. 2. Szétkapcsolás

Ezt a menüpontot a Blue Compact és a telefonja közti kapcsolat szétbontására használja.

5. 3. Párosítás

Ezt a menüpontot a Blue Compact és a Bluetooth®-os telefonja közti párosítására használja.

6. SMS

Ezzel a menüponttal átmásolhatja a vett SMS-eket a telefonja memóriájából vagy a SIM kártyájáról (max. 20 db-ot). Az összes üzenetének az első szavát fogja látni. Ezekre a szavakra rákattintva meg fogja nyitni az üzenetet, és látni fogja a további részeit.

Megjegyzés:

Néhány mobiltelefon nem támogatja ezt a funkciót a speciális funkcionalitása miatt.

Az SMS listájának az áttekintése

• Ahhoz, hogy készenléti módban megtekintse az SMS-ek listáját, nyomja meg a -t és válassza az "SMS" pontol.
• Nyomja meg ismét a -t. Az SMS almenü megjelenik a kijelzön.
• Válassza ki, hogy melyik forrásból akarja az SMS-eket látni: a telefon, vagy a SIM kártya memóriájából és nyomja meg a
  • A lista megjelenik a kijelzön.
• Válasszon egy SMS-t és nyomja meg a -t a megnézéshez.
• Nyomja meg a -t az SMS-t küldő telefonszámának és nevének, valamint a vett üzenet dátumának és időpontjának a megnézéséhez.
• Nyomja meg a -t ennek a telefonszámnak a tárcsázásához.
• Nyomja meg a -t az SMS megtekintési módjából történő kilépésre.

7. SZOFTVER VERZIÓ

- Nyomja meg a -t a menü megnyitásához. A szoftver verziószáma meg fog jeleni a kijelzőn.

- Nyomja meg a -t a menüböl kilépéshez.

8. HANGHÍVÁS

Ha az Ön telefonja támogatja a hanghívást és vannak elmentett hangminták (nevek), akkor használhatja ezt a funkciót a Blue Compact-on keresztül is.

HIVÁSOK INDÍTÁSA

1. KÉSZENLÉTI MÓDBAN

Készenléti módban a kijelző a telefonjának az aktuális jellemzőit mutatja:

• A jelerősségét a celluláris hálózatának az aktuális helyen. A sáv magassága a jel erősségét mutatja. A szegmensek száma a sávban lehet, hogy kissé különbözik az Ön telefonjánál erre a szoftverre a Bluetooth® implementácionak köszönhetően.
• Az akkumulátor kapacitása. A nagyobb kapacitást a magasabb sáv mutatja. Ha az akku csaknem kimerült, akkor az ikon villogni fog. Ha a telefon töltés alatt van, akkor a töltés ikon meg fog jelenni az akku ikon mellett.

- A felkapcsolódott telefon Bleutooth ®-os neve.

• Ha a Bleetostkapcsolat aktiv, akkor a gépkocsi ikon is megjelenik a kijelzön.

Megjegyzés:

Bizonyos mobiltelefon modellek nem továbbítanak akkumulátor töltöttségről, a hálózatról vagy elnevezésükről szóló információt.

2. HANGHÍVÁS

Mielőtt ezt a funkciót elkezdené használni, bizonyosodjon meg arról, hogy a telefonjában vannak hangminták rögzítve.

- A hanghívás aktiválására nyomja meg -t és válassza a "Hanghívás" pontot a menüben.

• Nyomja meg a -t.

- Az alábbi kép fog megjelenni a kijelzön.

- A sípolás után mondja el a hangmintát (Ezt a sípolást a mobil telefonja kiküldi).

- A Blue Compact aktiválni fogja a hozzá tartozó hangmintát a telefon memóiájából és tárcsázni fogja a számot.

3. A TELEFONKÖNYVBÖL HÍVÁS

A Blue Compact memóriájában tárolt telefonkönyvböl tárcsázni lehet egy számot.

- Készenléti módban nyomja meg a -t a menübe lépéshez és válassza ki a "Telefonkönyv" pontot.

• Nyomja meg a -t.

- Az alábbi kép fog megjelenni a kijelzön.

- A központi gomb balra, vagy jobbra forgatásával rolózzon az ABC-ben, hogy a kívánt név első betűje kiválasztásra kerüljön.

- Nyomja meg a -t.

- Az alábbi kép fog megjelenni a kijelzön.

• A központi gomb balra, vagy jobbra forgatásával rolózzon a telefonkönyvben.
• Nyomja meg a -t ha a részletes adatait szeretné látni a bejegyzésnek (név és telefonszám).
  • Nyomja meg a -t a telefonkönyvbe visszalépésre.
  • Nyomja meg a -t a hívásra.

Megjegyzés:

A betükböl álló alsó sor csak azokat a betüket tartalmazza, amelyek megtalálhatóak a telefonkönyv rekordokban.

4. HÍVÁS AZ LCD-N NYOMÓGOMBOKKAL

A számok beadásához használhatja az LCD-n a nyomógombokat.

• Készenléti módban nyomja meg a -t a menübe lépéshez és válassza a "Billentyüzet" pontel.
  • Nyomja meg a -t.
• A következő nyomógombsor fog megjelenni a kijelzön:

• A központi gomb balra, vagy jobbra forgatásával válassza ki a számokat.
• Használja a -t a választás megerősítésére. A kiválasztott szám meg fog jelenni a képernyő felső sorában.
• Egy helytelen szám törléséhez nyomja meg a -t.
• Nyomja meg a -t a szám tárcsázására.

5. ÚJRAHÍVÁS

A híváslistából lehetséges újrahívni. A kimenő hívások listájának a kiválasztásával újra hívhatja a Blue Compact bekapcsolása után a vele tárcsázott legutóbbi számokat.

• Készenléti módban nyomja meg a -t kétszer.
  • Három lista fog megjelenni a kijelzön:

Minden listából kiválaszthatja a kívánt számot:

• Kimenő hívások
• Bejövő hívások
  • Fel nem vett / visszautasított hívások

Megjegyzés:

Ezek a listák csak akkor lesznek mutatva, amikor számok vannak ezekben a listákban.

Minden lista maximális kapacitása 32 szám. Ha a szám a telefonkönyvbe is le lett tárolva, akkor a név is látható lesz.

• A központi gomb balra vagy jobbra forgatásával menjen át egyik listáról a másikra.
• Nyomja meg a -t a kiválasztott listába lépéshez.
• A központi gomb balra vagy jobbra forgatásával rolózzon a listákban.
  • Nyomja meg a -t a szám tárcsázására.
• Nyomja meg a -t a menüből kilépéshez.

6. HÍVÁS KÖZBEN

Hívás közben a kijelző a következő információkat mutatja:

1. A telefonszámot (Ha az Ön telefonja támogatja a hívószámkijelzést)
2. Nevet (Ha ez a szám el lett mentve a kihangosítójának a telefonkönyvébe)
3. A hívás időtartamát
4. Azokat az ikonokat, amelyek a bal és jobb gomb irányokat mutatja

• Hívás közben állíthatja a hangerőt a központi gomb balra vagy jobbra forgatásával.
• A hívást átadhatja a Blue Compact-tól a telefonra a gomb kétszeri megnyomásával.
• A hívás átadása a telefonról a Blue Compact-hoz a telefon menüpontjának megfelelően történhet.
• Ha DTMF parancsot kell tárcsáznia, nyomja meg a -t és válassza ki a "DTMF" menb-pontot. Nyomja meg a -t a belépéshez és a képernyős billentyűzet megjelenik.
• A számjegyek kiválasztására forgassa a központi gombot balra vagy jobbra.
• Nyomja meg a gombot a választás megerősítéshez. A kiválasztott számjegy megjelenik a képernyő tetején.
• Egy hibás számjegy törléséhez nyomja meg a -t.
• Nyomja meg a -t a DTMF parancs tárcsázásához.

A második bejövő hívás

- A hívófél adatai megjelennek a kijelzön.

• Nyomja meg a -t a második hivás fogadására.
• Az első hives tartásba kerül.
• Nyomja meg -t a jelenlegi hivás befejezéséhez.

- A hívások közötti váltásra nyomja meg a -t.

7. EGY HÍVÁS BEFEJEZÉSE

Nyomja meg a a hívás befejezéséhez.

8. EGY HÍVÁS FOGADÁSA

Ha egy bejövő hívás van, a hívó fél száma megjelenik a kijelzön.

Ha a név és szám le van tárolva a Blue Compact telefonkönyvében, akkor a név szintén meg fog jelenni a kijelzön.

Nyomja meg a -a hívás fogadásához.

9. EGY HÍVÁS VISSZAUTASÍTÁSA

Ha nem akarja a hívást fogadni, akkor nyomja meg a t.

HIBAELHÁRÍTÁS

Probléma	OK	Elhárítása
A készülék nem működik. A zöld LED a tápegységen nem világít.	1. A cigarette gyújtó csatlakozója sérült.2. Nincs érintkezés a tápfeszültség adapter és a cigarette gyújtó csatlakozódugója között.3. A 1,5 A-es biztosíték a tápfeszültség adapterben kiégett.4. A tápfeszültség adapter rossz.	1. Ellenőrizze, hogy az autó cigarette gyújtó funkciója normálisan működik-e.2. Tisztítsa meg a cigarettagyújtó aljza-tot és a tápfeszültség adaptert.3. Cserélje ki a biztosítékot.4. Ha az előző 1-3 pont nem segít, ak-kor forduljon egy szervizközponthoz.
A készülék nem működik. A készülék csatlakoztatva van az autórádióhoz, amely működik.	1. A kábelek között nincs érintkezés.2. Az autórádió kábeleinek kisebb az átmérője a kelleténél (a keresztmetszete kisebb, mint 0,75 mm2 .)3. A 1,5 Amperes biztosíték kiégett az adapterben.	1. Ellenőrizze a kontaktust az érintkező pontokon.2. Használjon az autója típusának megfelelő érintkező sarukat a csatlakoztatáshoz, vagy más megfelelő csatlakozó típust.3. Cserélje ki a biztosítékot.
A hívó nem hallja Önt. 1. A mikrofon nincs csatlakoztatva.2. A mikrofon zsinórja sérült.		1. Ellenőrizze a mikrofon és a készülék csatlakozóaljzat közti kapcsolatot.2. Keresse fel a szervizt.
A készülék csatlakoztatva van az autórádióhoz, de nem némítja el a hívás alatt.	Az autórádió némító funkcióját további beál-lításokkal kell aktívvá tenni.	Nézze meg az autórádiója leírását, hogy elvégezhesse a szükséges beállításokat.
A kijelzőn a “No answer (Nincs válasz)” üzenet olvasható.	Nincs megfelelő kapcsolat a kijelző és a hagszórók között.	Ellenőrizze a kábeleket, a hangszórók valamint a kijelző csatlakozásait.

MÜSZAKI ADATOK

Gépkocsi akku feszültsége

12,6 V (10,8 - 13,5)

negativ földelésü (GND)

Áramfogyasztás

Beszédmódban - 0,8 A (max)

Készenléti módban – 50 mA

Biztosíték

1.5 A

RENDSZERKÁBEL SC2

• Piros: +12V
• Fekete: föld (GND)
  • Kék: gyújtás, ACC/IGN
• Barna: az autó rádió némítása. Beszédmódban a feszültsége +12 V-ról 0 V-ra kapcsol.

A Bluetooth® márkajelzés és logo a Bluetooth SIG, Inc. tulajdona, és az ilyen márkajelzéseket a TE-Group NV minden esetben jogszerűen használja. Más márkajelzések és kereskedelmi nevek felhasználását, hasonló módon, a márkanevekhez tartozó tulajdonosok engedélyezték.

GONDOZÁS ÉS MÜSZAKI KARBANTARTÁS

A Blue Compact egy olyan termék, amely mesteremberek által kiválóan van megtervezve, ezért gondosan kell kezelni. Az alábbi tanácsok segíteni fogják abban, hogy teljesítsen minden jótállási kötelezettséget, és hogy hosszú évekig élvezhesse a készüléke szolgáltatásait.

• Tartsa száraz helyen a készüléket, és az összes alkatrésztét. A csapadék, nedvesség és bármilyen típusú folyadék vagy nyirko- sság tartalmazhat ásványi anyagokat, amelyek korrodálhatják az elektromos áramköröket.
• Ne használja, vagy tárolja a kihangosítót meleg helyen. A magas hőmérséklet megrövidítheti az elektromos szerkezetek életét, károsíthatja az akkumulátort, és elgörbítheti, vagy megolvaszthatja a műanyag részeket.
• Ne tárolja a kihangosítót hideg helyen. Amikor felmelegszik (a normal hőmérsékletére), nedvesség juthat a belsejébe, ami tönkreteheti az elektromos áramköröket.
• Ne kisérelje meg kinyitni a kihangosítót. A nem szakértői szerelés tönkreteheti a készüléket.
• Ne használjon erős vegyszereket, tisztítószereket, vagy erős oldószereket a készülék tisztítására.

SADRŽAJ

UPOZORENJA O SIGURNOSTI 2

VERZIJE....2

ŠTO JE UKLJUČENO U "MR HANDSFREE BLUE COMPACT" KOMPLET? ......2

OPIS UREĐAJA....3

UGRADNJA 5

RUKOVANJE 10

PROBLEMI U RADU....24

TEHNIČKI PODACI....24

BLUETOOTH® 25

NJEGA I TEHNIČKO ODRŽAVANJE 25

UPOZORENJA O SIGURNOSTI
