Typ produktu	Sada pro montáž do palubní desky Bluetooth hands-free
Značka	Mr. Handsfree
Model	Blue Compact
Rozměry (D x Š x V)	10 x 5 x 2 cm
Hmotnost	100 g
Napájení	Baterie 12 V (vozidlo)
Verze Bluetooth	5.0
Hlavní funkce	Hands-free volání, streamování audia, nabíjení telefonu přes USB port
Dosah Bluetooth	10 m
Mikrofon	Integrovaný mikrofon s potlačením šumu
Kompatibilita	Bluetooth chytré telefony a tablety
Údržba a čištění	Čistěte jemným suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Nepoužívejte při řízení bez správné instalace. Dodržujte místní zákony o používání telefonu při řízení.
Náhradní díly a opravitelnost	Montážní držák, napájecí kabel, USB adaptér. Díly k dispozici na vyžádání.
Obecné informace	Sada pro montáž do palubní desky určená pro diskrétní instalaci ve vozidle. Umožňuje bezpečné telefonování.

Často kladené otázky - Blue Compact Mr. Handsfree

Jak nainstalovat sadu Mr. Handsfree Blue Compact pro montáž do palubní desky?

Instalace vyžaduje upevnění držáku na vhodné místo na palubní desce a připojení napájecího kabelu ke zdroji 12 V. Podrobné schémata naleznete v návodu.

Jak spárovat telefon s Blue Compact?

Aktivujte Bluetooth na telefonu, poté podržte tlačítko párování na sadě, dokud kontrolka nezačne blikat. V seznamu zařízení vyberte 'Blue Compact'.

Sada se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda není spálená pojistka vozidla. Zkuste sadu připojit k jinému zdroji 12 V.

Kvalita zvuku je špatná, jak ji zlepšit?

Ujistěte se, že mikrofon není zakrytý a že hlasitost telefonu je nastavena na maximum. Vyhněte se rušení odstraněním sady od jiných elektronických zařízení.

Mohu nabíjet telefon přes sadu?

Ano, Blue Compact má výstupní USB port 5 V / 1 A pro nabíjení vašich zařízení.

Jak obnovit tovární nastavení sady?

Současně podržte tlačítka pro zvýšení a snížení hlasitosti po dobu 10 sekund, dokud kontrolka nezačne rychle blikat.

Je sada kompatibilní se všemi telefony?

Je kompatibilní s většinou chytrých telefonů a tabletů vybavených Bluetooth profilem hands-free (HFP) a A2DP.

Jak čistit sadu?

Použijte jemný suchý hadřík. Vyhněte se tekutým čisticím prostředkům, které by mohly poškodit elektronické součástky.

Kde mohu koupit náhradní díly?

Kontaktujte zákaznický servis Mr. Handsfree nebo navštivte jejich webové stránky pro objednání držáků, kabelů nebo adaptérů.

Kontrolka bliká červeně, co to znamená?

Červené blikání obvykle znamená slabou baterii nebo problém s připojením. Zkontrolujte napájení a párování.

NÁVOD K OBSLUZE Blue Compact Mr. Handsfree

1. Před zahájením instalace Bluetooth handsfree sady Blue Compact se ujistěte, že je vypnuté zapalování vozu.
2. Ujistěte se, že ovládání Bluetooth handsfree sady Blue Compact neohrozí Vaši bezpečnost.
3. Ujistěte, že během instalace Bluetooth ^® handsfree sady Blue Compact nepoškodíte elektrické vedení, palivový systém nebo brzdy Vašeho vozu.
4. Ujistěte, že po instalaci Bluetooth ^® handsfree sady Blue Compact nebude ovlivněno řízení vozu, brzdový systém. Ujistěte se též, že součásti Bluetooth ^® handsfree sady Blue Compact nezasahují do ochranné zóny airbagů.
5. Bluetooth® handsfree sada Blue Compact je určena pro vozy vybavené elektrickým rozvodem 12 V s uzeměným záporným pólem. Nedodržení této podmínky může vyústit ve ztrátu záruky nebo v poškození elektronických systémů vozu.
6. Nepoužívejte Bluetooth handsfree sadu Blue Compact bez zapnutého motoru příliš dlouhou dobu, neboť to by mohlo zapříčinit rychlé vybití akumulátoru vozu.

DOSTUPNÉ VERZE

mr Handsfree Blue Compact jsou dostupné ve 3 verzích:

1. Blue Compact Plug & Play: pro snadnou instalaci

2. Blue Compact Pro: pro profesionální instalaci se zvukem ze sady handsfree přes reproduktory vozu

3. Blue Compact Pro Music 100: pro profesionální instalaci se zvukem ze sady handsfree a přehrávače MP3 přes reproduktory vozu

OBSAH BALENÍ

1. Jednotka Bluetoothhandsfree sady Blue Compact s reproduktorem (SM2).
2. Lepicí páska na přichycení jednotky Bluetooth ^® handsfree sady Blue Compact ve voze.
3. Sada 5-ti ks šroubků k přichycení jednotky Bluetooth ^® handsfree sady Blue Compact ve voze.
4. Monitor (D2).
5. Kloubek monitoru Bluetoothandsfree sady Blue Compact se sadou příslušných šroubků.
6. Lepicí páska na přichycení kloubku monitoru Bluetooth ^® handsfree sady Blue Compact ve voze.
7. Lepicí páska na přichycení monitoru Bluetooth ^® handsfree sady Blue Compact ve voze na svislé plochy.
8. Mikrofon (M1).
9. Klipy na prichycení kabelu mikrofonu ve voze - 4 ks.
10. Kabelová sada – Nabídka 1 – pro připojení Blue Compact systémem Plug & Play (Volitelná)
    10.1. Adaptér na připojení Bluetooth® handsfree sady Blue Compact přes zdířku cigaretového dobíječe. Obsahuje výměnnou pojistku.
    10.2. Kabel na připojení Bluetooth® handsfree sady Blue Compact přímo na elektrický rozvod vozu, na zapalovací kabel a na kabel mute autorádia. Obsahuje výměnnou pojistku.
    10.3. Klipy na přichycení kabelu (SC2) ve voze - 5ks.
11. Kabelová sada – Nabídka 2 – pro připojení Blue Compact Pro (Volitelná)
    11.1. MuteBox (MB1).
    11.2. Kabel s ISO konektorem na připojení Bluetooth® handsfree sady Blue Compact k elektrickému rozvodu vozu.

12. Kabelová sada – Nabídka 3 – pro připojení Blue Compact Pro Music 100 (Volitelná)
    12.1. Kabel Pro Music 100
    12.2. Kabel konvertoru DIN / ISO / FAKRA
    12.3. Stereokonektor „Jack“ 2,5 / 3,5 mm
    12.4. Kabel pro nabíjení z autobaterie

13. CD s manuálem a s ovladači Bluetooth® handsfree sady Blue Compact.

14. USB kabel pro nahraní upgrade sady Bluetooth® handsfree sady Blue Compact.
15. Stručný návod k použití Bluetooth® handsfree sady Blue Compact.
16. Šroubovák.
17. tlačítko.
18. Centrální tlačtíko.
19. tlačítko.

POPIS

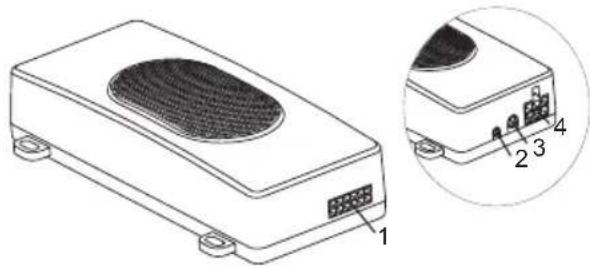

JEDNOTKA BLUETOOTH® HANDSFREE SADY BLUE COMPACT (SM2)

Jednotka Bluetooth® handsfree sady Blue Compact obsahuje reproduktor, omezovač echa a šumu a Bluetooth® technologii, která spojí sadu s Vaším telefonem.

Jednotka má následující zdířky pro konektory:

1. Zdířka pro monitor (D2).
2. Zdířka pro mikrofon (M1).
3. Zdířky pro externí reproduktory (3-6W, min 8 Ohm). Pokud je do této zdířky zapojen externí reproduktor, je vestavěný reproduktor automaticky vypnut.
4. Zdířka pro systémové kabely SC2, SC3, MB1 nebo Pro Music 100.

1. LCD display se symboly a ikonami.
2. Upevňovací systém, který umožňuje nejvhodnější umístění monitoru ve Vašem voze.
3. Podsvícení s volitelnou barvou.

Při stisku:

• příjmutí hovoru
• spojení se spárovaným telefonem v profilu Headset nebo Handsfree

Při dlouhém stisku:

zapnutí párovacího módu

Při otočení centrálního tlačítka: vpravo nebo vlevo

- pohyb v Menu

Při stisku centrálního tlačítka:

• potvrzení volby
• otevření Menu

• ukončení hovoru
• odmítnutí příchozího hovoru
• návrat do vyšší úrovně v menu
• výmaz vložených dat

Při dlouhém stisku:

- návrat do Standby modu

MIKROFON (M1)

Mikrofon je vyvinut pro použití ve voze. Jeho pozice výrazně ovlivňuje kvalitu zvuku. Správné umístění mikrofonu je popsáno v kapitole "Instalace".

Mikrofon je vybaven tlačítkem pro zvýšení/snížení citlivosti mikrofonu. Stiskněte tlačítko, abyste zvýšili hlasitost zvuku prénášeného k volanému.

SYSTÉMOVÉ KABELY SC2 A SC3 (VoliteIná)

Systémový kabel SC2 spojí Bluetooth® handsfree sadu Blue Compact s elektrickým systémem vozu, s kabelem zapalování a s mute kabelem Vašeho rádia.

Systémový kabel SC3 spojí Bluetooth® handsfree sadu Blue Compact s elektrickým systémem vozu přes cigaretový dobíječ. Jedná se o instalaci Plug&Drive.

Oba kabely jsou vybaveny vyměnitelnou pojistkou. Výměna pojistky je popsána následující ilustrací:

SYSTÉMOVÝ KABEL MB1 (Volitelná)

Systémový kabel MB1 spojí Bluetooth® handsfree sadu Blue Compact s elektrickým systémem vozu, se zapalováním, s mute konektorem autorádia a se dvěma předními reproduktory vozu. Kabel obsahuje Mute Box a standartní ISO konektory. Montáž systémového kabelu je popsána v kapitole „Instalace”.

Tento kabel propojí jednotku handsfree s napájecím zdrojem, zapalováním, společnou zásuvkou, reproduktory a autorádiem. Zajistí také spojení s přehrávačem MP3 a anténními kabely.

V kapitole „Instalace” naleznete schéma zapojení.

Vyhledejte ve voze místo, kde bude jednotka Bluetooth® handsfree sady Blue Compact s reproduktorem nejlépe a nejpohodlněji umístěna. Dbejte, aby toto místo bylo čisté a bezprašné.

Doporučujeme umístit jednotku Bluetooth® handsfree sady Blue Compact na co nejméně viditelné místo. Zároveň ale dbejte, aby byl reproduktor sady dobře slyšitelný a aby vzdálenost jednotky Bluetooth® handsfree sady Blue Compact od mirkofonu nebyla menší než 1 metr.

Jednotku Bluetooth® handsfree sady Blue Compact můžete připevnit dvěma způsoby:

1. Připevňovacími šroubky, které jsou součástí balení.
2. Lepící páskou, která je součástí balení.

MONITOR (D2)

Vyhledejte ve voze místo, kde bude monitor Bluetooth® handsfree sady Blue Compact nejlépe a nejpohodlněji umístěn. Dbejte, aby toto místo bylo čisté a bezprašné.

Jednotku Bluetooth® handsfree sady Blue Compact můžete připevnit dvěma způsoby:

1. Pomocí kloubku monitoru Bluetooth® handsfree sady Blue Compact. Namontujte kloubek na monitor a pak jej připevněte k palubní desce nebo na jiné zvolené místo ve voze.
2. Pouze pomocí lepící pásky bez kloubku monitoru Bluetooth ^® handsfree sady Blue Compact přimo na palubní desku vozu.

Kabel, který vychází z monitoru Bluetooth® handsfree sady Blue Compact je používán ke spojení s jednotkou sady. Dbejte, aby tento kabel nemohl být přerušen ostrou hranou nebo pohyblivou součástí vozu (sedadla).

MIKROFON (M1)

Mikrofon namontujte do blízkosti hlavy řidiče. Zkušenosti prokázaly, ze nejlepší místo je u vnitřního zpětného zrcátka nebo vlevo od sluneční clony řidiče. Je bezpodmínečně nutné, aby vzdálenost mezi mikrofonem a reproduktorem Bluetooth® handsfree sady Blue Compact byla větší než 1 metr.

Mikrofon neumist'ujte na výdechy klimatizace nebo větrání vozu, neboť by to snížílo kvalitu prénášeného zvuku.

PŘIPOJENÍ K ELEKTRICKÉMU ROZVODU VOZU

Bluetooth® sadu Blue Compact můžete připojit 4 následujícícmi způsoby:

1. Plug&Drive připojení pomoci kabelu SC3 (Volitelná)

2. Built-in připojení pomocí kabelu SC2 (Volitelná)

Kabel SC2 je barevně kódován. Dbejte následujícího popisu jednotlivých barev kabelu.

Barva Funkce
Červená Kladný pól “+”ve voze
Černá Záporný pól “-” ve voze
Modrá Zapalování
Hnědá Přípojit k Mute Radio kabelu Vaše autorádia

• K vyloučení případných problémů se ujistěte, že kabel je uložen v dostatečné vzdálenosti od elektronických systémů vozu.
• Spojte kabely pomoci klipů a kabel ve voze upevněte.

Upozornění:

Pokud vůz nemá zapalovací kabel nebo pokud je tento kabel nedostupný, spojte modrý kabel s červeným a červený kabel pak připojte ke kabelu se stálým napětím, které nezmizí ani při vypnutí motoru vozu. Takto připojená Bluetooth® handsfree sada nepřeruší hovor, během něhož dojde k vypnutí vozu.

RADIO MUTE (CRM)

Bluetooth® handsfree sada Blue Compact umožňuje automatické ztišení autorádia při příchozím hovoru.

• Ujistěte se, že Vaše autorádio disponuje funkcí Mute.
• Odejměte ovládací panel autorádia.
• Vyjměte autorádio ze jeho umístění a odpojte dosavadní připojení autorádía k elektrickému rozvodu vozu.
• Připojte kabely Bluetoothhandsfree Blue Compact podle tabulky.
• Znovu připojte původní zapojení autorádia k elektrickému rozvodu vozu.

3. Připojení pomocí systémového kabelu MB1 (Volitelná)

• Odpojte autorádio a připojení elektrického rozvodu vozu.
• Připojte kabely podle následujícího obrázku. Pokud má autorádio Mute Jack, připojte hnědý kabel kabelu k jednomu z "mute jack" (1, 2 nebo 3). Pozici "mute Jack" naleznete v manuálu k Vašemu autorádiu.

1. Profesionální zapojení do systému: Přímo do palubní sítě vozu pomocí systémového kabelu Po Music 100 (Volitelná)

- Vyjměte autorádio podle návodu k vozu a autorádiu.

- Odpojte konektor anténního kabelu od rádia a připojte jej do anténní zdířky systému Pro Music 100.

– Pokud je vůz vybaven typem DIN (1), použijte k zapojení adaptér (3).
– Pokud je vůz vybaven typem ISO (2), zapojte kabel přímo.
– Pokud je vůz vybaven typem FAKRA, použijte k zapojení adaptér (4.2).

- Konektor anténního kabelu z Pro Music 100 zapojte do autorádia.

– Pokud je vůz vybaven typem DIN (1), zapojte kabel přímo.
– Pokud je vůz vybaven typem ISO (2), použijte k zapojení adaptér (3).
– Pokud je vůz vybaven typem FAKRA, použijte k zapojení adaptér (4.1).

- Pomocí 4 přepínačů na Pro Music 100 nastavte frekvenci. Tabulka frekvencí je vytištěna na zadní straně Pro Music 100. Dobře se s ní seznamte!

• Konektor ISO zapojte do autorádia a reproduktorů. Pokud je vůz vybaven jiným typem konektorů než ISO, bude nutno použít adaptéry. Ty však nejsou příbaleny.
• Uložte kabely a konektor „Jack“ 2,5 mm / 3,5 mm zapojte do místa, kde se nachází zásuvka zapalovače.
• Zvolte nabíjecí vodič pro USB nebo iPod a připojte jej do Pro Music 100. Tento vodič také ved'te do místa palubní desky.
• Pro Music 100 umístěte do otvoru za autorádiem a autorádio zasuňte zpět na své místo.

Použití se zvukovým systémem vozu

• Konektor „Jack“ Pro Music 100 zapojte do reprodukčního systému.
• Pokud potřebujete nabíjet baterii, zapojte nabíjecí kabel do reprodukčního systému.
• Na autorádiu nastavte frekvenci pro Pro Music 100 (prosím, uložte tuto frekvenci jako prednastavenou).
• Pro Music 100 zapněte / vypněte stiskem ovládacího tlačítka na kabelu.

OVLÁDÁNÍ SADY

Bluetooth® sada Blue Compact používá ke spojení s telefonem technologii Bluetooth®, která je založena na radiových vlnách. Není proto nezbytně nutné, aby sada a telefon byly v bezprostředním kontaktu. Stačí telefon mít ve vzdálenosti do 10-ti metrů od Bluetooth® sady Blue Compact.

Protože technologii Bluetooth® používá celá řada výrobců telefonů nebo jiných komunikačních zařízení, nemusí být všechny funkce popsané v tomto návodu dostupné.

ZAPNUTÍ/VYPNUTÍ

Pokud je Bluetooth® sada Blue Compact připojena pomocí kabelu SC3 přes cigaretový dobíječ, postačí k zapnutí vložení adaptéru na kabelu do zdířky cigaretového zapalovače ve Vašem voze.

Pokud je Bluetooth® sada Blue Compact připojena pomocí kabelů SC2, MB1 nebo Pro Music 100, stačí k jejímu zapnutí nastartování motoru.

Bluetooth® sadu Blue Compact vypnete, když zhasnete motor vozu (SC2 nebo MB1) nebo pokud adaptér vyjmete ze zdířky cigaretového zapalovače ve Vašem voze (SC3).

STRUKTURA MENU

Všechny funkce Bluetooth® sady Blue Compact jsou rozčleněny v Menu.

- Pro vstup do menu stiskněte centrální tlačitko na monitoru. Zobrazí se ikonky rychlého přístupu k menu.

- Pro pohyb po ikonkách rychlého přístupu k menu pohybujte centrálním tlačítkem displaye doprava nebo doleva.

* Tyto položky menu se zobrazují pouze je-li tato funkce dostupná na sadě handsfree nebo mobilu

UŽIVATELSKÉ PROFILY

Bluetooth ^® sada Blue Compact podporuje uživatelské profily až pro 4 uživatele. Každý uživatel má tak k dispozici svůj telefonní seznam, volaná a přijatá čísla a vlastní nastavení Bluetooth ^® sady Blue Compact. Jméno každé profilu je stejné jako jméno telefonu přiřazeného k danému profilu.

Po zapnutí Bluetooth® sady Blue Compact je vyhledáván poslední spárovaný telefon. Pokud není nalezen, přepne se sada do Standby modu. Pro Vaši bezpečnost doporučujeme užívat osobni PIN kod k přístupu do Vašeho profilu. Více se dočtete v kapitole “Profiily”.

PÁROVÁNÍ, SPOJENÍ A PŘERUŠENÍ SPOJENÍ

A. PÁROVÁNÍ

- Pro spárování telefonu a Bluetooth sady Blue Compact zvolte v menu Bluetooth ⇒ Párování a stiskněte centrální ovládácí tlačítko. Bluetooth sada Blue Compact je v profilu párování. Na monitoru se objeví příslušné hlášení a ozve se tón.

• Aktivujte Bluetoothfunkci na Vašem telefonu.
• Telefon začne vyhledávat Bluetooth ^® zařízení v jeho okolí.
• Se seznamu nalezených Bluetooth zařízení zvolte "Blue Compact".
• Vložte heslo pro párovaní "0000". Na monitoru se objeví "Pairing OK" a Bluetooth sada Blue Compact se vrátí do Standby modu.
• Doporučujeme Blue Compact nastavit na mobilu jako autorizovaný („authorized“).

Poznámka:

• Párovací mód je možno vyvolat i stisknutím na monitoru po dobu 5-ti sekund.
• Pokud chcete vytvořit profil pro nového uživatele z právě spárovaného telefonu, použijte Menu Profily ⇒ Nový.

B. SPOJENÍ

Může se stát, že spojení mezi sadou a telefonem je přerušeno, např. vypnutím Bluetooth® handsfree sady Blue Compact při vypnutí motoru. Pro rychlé znovupřipojení telefonu můžete použít následující postupy:

• Sadu zapněte obvyklým způsobem a spojení bude navázáno automaticky; NEBO
• Pomocí centrálního tlačítka na monitoru zvolte Bluetooth → Spojení; NEBO
• Ve Standby modu stiskněte na monitoru.

C. PŘERUŠENÍ SPOJENÍ

Někdy je nutno přerušit spojení mezi telefonem a Bluetooth® handsfree sadou Blue Compact. K přerušení můžete použít následující postupy:

• Vypněte Bluetooth®thandsfree sadu Blue Compact; NEBO
- Pomocí centrálního tlačítka na monitoru zvolte Bluetooth → Odpojení; NEBO
- Zvětšete vzdálenost mezi telefonem a Bluetooth handsfree sadou Blue Compact na více než 10 metrů; NEBO
- Použijte odpovídající položku v Menu Vašeho telefonu.

Poznámka:

Pokud bylo přerušeno spojení mezi telefonem a Bluetooth® handsfree sadou Blue Compact a Vy chcete spojení znovu navázat, není potřeba obě zařízení znovu párovat. Obnovené spojení by mělo být navázáno automaticky.

FUNKCE

1. PROTOKOL HOVORŮ

Protokol hovorů Vám umožní listovat přijatými, volanými a zmeškanými hovory stejně jako ve Vašem telefonu. V každé kategorii může být uloženo až 32 čísel pro každý profil. Čísla jsou uložena v paměti Bluetooth® handsfree sady Blue Compact a nevymažou se ani po vypnutí sady.

Poznámka:

- V protokolu hovorů se ukládají pouze hovory uskutečněné s Bluetooth ^® handsfree sadou Blue Compact. - Seznamy se objeví pouze když obsahují nějaká čísla.

2. TELEFONNÍ SEZNAM

2. 1. Překopírujte telefonní seznam na kartu SIM a vložte dočasně SIM do sady handsfree

Na mobilu naleznete telefonní seznam a menu nabídek. V tomto menu lze zvolit překopírování obsahu telefonního seznamu na kartu SIM. Fyzický obsah paměti karty SIM je 250 jmen a čísel. Po zkopírování vypněte mobil a vyjměte SIM-kartu.

Vyjměte SIM kartu z telefonu, vložte ji do vestavěné čtečky SIM karet podle obrázku. Dbejte, aby SIM karta byla zasunuta dostatečně hluboko. Po zasunutí musí čtečka kliknout.

- Pokud je již v Bluetooth © handsfree sady Blue Compact nahrán alespoň jeden kontakt v daném profilu, objeví se varovné hlášení. - Stiskněte centrální tlačítko k potvrzení smazání dosavadních kontaktů v daném profilu nebo kozrušení operace. - Pokud je SIM karta chráněna PIN kódem, budete o něj požádání.

- Zadejte PIN kod pomocí centrálního tlačítka. - Stiskněte centrální tlačítko na potvrzení své volby. Zvolená čísla se objeví ve vrchní částí monitoru. - Stiskněte tlačítko ☑ ke smazání chybně zadaného čísla. Podržte tlačítko ☑ po několik sekund ke smazání všech zvolených čísel.

• Stiskněte tlačítko k potvrzení PIN kodu.
- Začne se kopírovat seznam kontaktů. Všechny dosavadní kontakty v daném profilu budou vymazány.
- Pokud Vaše SIM karta není chráněna PIN kódem, začne kopírování bezprostředně po vložení SIM karty do čtečky.
- Jakmile je kopírování kontaktů dokončeno, můžete vytáhnout SIM kartu ze čtečky. K vytáhnutí SIM karty ze čtečky je potřeba ji jemně zatlačit dovnitř čtečky.
• Vložte SIM kartu do telefonu a zapněte telefon.
• Zvolte menu Bluetooth Spojení.
- Stiskněte centrální tlačítko na potvrzení své volby.
- Spojení mezi telefonem a Bluetooth ^® handsfree sadou bude znovu navázáno.

2.2 Překopírujte telefonní seznam na kartu SIM, pak překopírujte obsah SIM přes Bluetooth®

Na mobilu naleznete telefonní seznam a menu nabídek. V tomto menu lze zvolit překopírování obsahu telefonního seznamu na kartu SIM. Fyzický obsah paměti karty SIM je 250 jmen a čísel. Po překopírování ověřte, zda je telefon spojen se sadou handsfree pomocí Bluetooth®. V menu volte postupně: Profiles 📄 → Settings 📄 → Phonebook 📄 → Copy 📄 → SIM card □ (Profiley → Nastavení → Telefonní seznam → Kopírovat → SIM karta). Pokud váš mobil tuto funkci podporuje, bude telefonní seznam překopírován do sady handsfree.

2.3 Překopírujte záznamy z telefonního seznamu v paměti mobilu pomocí Bluetooth®

Ověřte, zda je telefon spojen se sadou handsfree pomocí Bluetooth®. V menu volte postupně: Profiles 📄 → Settings 📋 → Phonebook 📋 → Copy 📋 → Phone 📋 (Profiley → Nastavení → Telefonní seznam → Kopírovat → Telefon). Pokud váš mobil tuto funkci podporuje, bude telefonní seznam překopírován do sady handsfree.

2.4 Odeslání vizitky z telefonu do sady handsfree.

Pokud váš mobil podporuje profil Bluetooth® OPP, může odesílat vizitky do sady handsfree. V závislosti na typu mobilu je lze přenést bud postupně nebo všechny naráz. Nejdříve je nutno sadu handsfree nastavit na příjem vizitek. V menu volte postupně: Profiles 📄️ → Settings 📄️ → Phonebook 📋️ → Receive business card ➔ (Profily → Nastavení → Telefonní seznam → Příjmout vizitku). Sada handsfree nyní čeká na vizitku odesílanou z mobilu. Další informace o odesílání vizitek naleznete v návodu k mobilu (obvykle to lze provádět z nabídky telefonního seznamu). Po odeslání vizitky (vizitek) je nutno stiskem červeného tlačítka na sadě handsfree opustit tuto obrazovku. Telefonní seznam je nyní aktualizovaný.

3. LCD KLÁVESNICE

Použitím LCD klávesnice můžete zadávat čísla a volat.

• Stiskem centrálního tlačítka otvřete menu LCD klávesnice.
• Pohybujte tlačítkem vpravo a vlevo pro pohyb na klávesnici.
• Stiskem centrálního tlačitko číslo potvrdíte, stiskem zvolené číslo vymažete.
  • Stiskem ↘ zvolené číslo zavoláte.

4. PROFILY

Bluetooth® sada Blue Compact podporuje uživatelské profily až pro 4 uživatele. Každý uživatel má tak k dispozici svůj telefonní seznam, volaná a přijatá čísla a vlastní nastavení Bluetooth® sady Blue Compact. Jméno každé profilu je stejné

jako jméno telefonu přiřazeného k danému profilu.

Po zapnutí Bluetooth® sady Blue Compact je vyhledáván poslední spárovaný telefon. Pokud není nalezen, přepne se sada do Standby modu. Pro Vaši bezpečnost doporučujeme užívat osobní PIN kod k přístupu do Vašeho profilu.

4. 1. Vyber

Pomocí menu Výber zvolíte profil pomocí jeho jména. Tato volba je dostupná pouze, když je vytvořen víc jak jeden profil. Profily mohou být chráněny PIN kodem. Po jeho zadání je pak daný profil aktivován.

4. 2. Přidat

Pomocí menu Přidat vytvoříte nový profil:
- Stiskem centrálního tlačítka vstupte do menu.
- Objeví se výzva k zadání PIN kodu k novému profilu. PIN kod zadejte pomocí LCD klávesnice, která se objeví automaticky.
- Po zadání až 4 pozic PIN kodu stiskněte tlačítko . PIN kod bude potvrzen.
- Pokud nechcete PIN kod použít, jednoduše stiskněte tlačítko bez jakéhokoliv zadávání číslic.
- Spárujte telefon s Bluetooth handsfree sadou Blue Compact podle návodu, viz výše.
- Jméno profilu bude stejné jako jméno Vašeho telefonu.
- Pokud bylo párování úspěšné, Bluetooth handsfree sada Blue Compact se automaticky spojí s Vaším telefonem.

4. 3. Nastavení

Menu Nastavení použijete k vlastním nastavení Bluetooth® handsfree sady Blue Compact.

4. 3. 1. Telefonní seznam

4. 3. 1. 1. Kopírování

Použijte menu kopírování k načtení Vašich kontatků do Bluetooth® handsfree sady Blue Compact. Maximální počet kontaktů je 1000 na jeden profil.

Další informace o kopírování telefonního seznamu naleznete v kapitole „2. Telefonní seznam“.

4. 3. 1. 2. Otevírání

Použijte menu Otevírání k prohlížení Vašich kontaktů v sadě Bluetooth® handsfree Blue Compact.

4. 3. 1. 3. Mazání

Použijte menu Otevírání k mazání Vašich kontaktů v sadě Bluetooth® handsfree Blue Compact.

4. 3. 1. 4. Příjmout vizitku

Další informace o příjmu vizitek naleznete v kapitole „2.4 Odesílání vizitek z telefonu do sady handsfree“.

4. 3. 2. Ovládání hlasitosti

Použijte menu Ovládání hlastitosti ke modifikaci hlasitosti reproduktoru v modu hovoru a vyzvánění v modu Standby v sadě Bluetooth® handsfree Blue Compact.

• Stiskněte centrální tláčítko pro otveření Menu.
• Upravte hlasitost otáčením centrálního tlačítka vpravo nebo vlevo. Stiskněte ⚙ pro opuštění Menu Ovládání hlasitosti. Změna hlasitosti bude uložena.

4. 3. 3. Nastavení monitoru

4. 3. 3. 1. Jas monitoru

Použijte menu Jas monitoru ke změně intenzity monitoru sady Bluetooth® handsfree Blue Compact.

• Stiskněte centrální tláčítko pro otveření Menu.
• Zvolte "Den" pro silný jas monitoru: centrálním tlačítkem potvrd'te svou volbu a tlačítkem opusttě menu.
• Zvolte "Noc" pro slabý jas monitoru: centrálním tlačítkem potvrďte svou volbu a tlačítkem opusttě menu.

- Zvolte "Vlastní" pokud si chcete intenzitu jasu ovládat sami:

– Stiskněte centrální tláčítko pro otveření Menu.
– Upravte intenzitu jasu otáčením centrálního tlačítka vpravo nebo vlevo.
– Stiskněte centrální tlačítko pro potvrzení své volby nebo stiskněte tlačítko k návratu k původní intenzitě jasu.
- Stiskněte tlačítko pro opuštění menu.
– Vlastní nastavení jasu má 16 úrovní. Úroveň 0 podsvícení vypne, úroveň 16 jej nastaví na maximum.

4. 3. 3. 2. Kontrast

Použijte Menu Kontrast k nastavení kontrastu monitoru.

• Stiskněte centrální tláčitko pro otveření Menu.
• Upravte kontrast otáčením centrálního tlačítka vpravo nebo vlevo.
• Stiskněte centrální tlačitko pro potvrzení své volby nebo stiskněte tlačitko knavratu k původní hodnotě kontrastu.
  • Stiskněte tlačítko pro opuštění menu.
• Vlastní nastavení kontrastu má 16 úrovní. Úroveň 0 je minimální, úroveň 16 je maximum.

4. 3. 3. 3. Barva

Použijte Menu Barva k nastavení barvy podsvícení monitoru.

- Stiskněte centrální tláčítko pro otveření Menu.

• Vyberte jednu následující barvu:

1. Červená
2. Purpurová
3. Oranžová
4. Žlutá
5. Zelená
6. Azurová
7. Modrá
8. Bílá
9. Vlastní

- Vyberte barvu Vlastní, pokud si chcete barvu podsvícení namíchat sami.

• Otáčení centrálního tlačitko zvolte barevný kanál, který chcete změnit.
• Stiskem centrálního tlačítka barevný kanál aktivujte.
• Otáčení centrálního tlačítka upravte intenzitu zvoleného barevného kanálu.
• Stiskem centrálního tlačítka potvrd'te nebo stiskem tlačítka se vrat'te k předchozím hodnotám.

4. 3. 3. 4. Otočení obrazovky

V případě montáže vzhůru nohama lze obrazovku otočit.

• Stiskněte 📋 pro vstup do menu.
• Stiskněte pro potvrzení.

4. 3. 3. 5. Automatické vypnutí podsvícení

Použijte menu Automatické vypnutí podsvícení, pokud si přejete nastavit čas, po kterém se podsvícení automaticky vypne.

• Stiskněte centrální tlačitko pro otveření Menu.
• Otáčením centrálního tlačítka nastavte časovač vypínání podsvícení. Jestliže zvolit "Stále zapnuté", podsvícení nebude vypnuto. Časovač je krokován po 10-ti sekundách, maximální čas je 1 minuta.
• Stiskněte centrální tlačítko na potvrzení nebo stiskem tlačítka se vraťte k předchozím hodnotám a opusttě menu.

4. 3. 4. Jazyk

• Stiskněte centrální tlačitko pro otveření Menu.
• Vyberte jeden z jazyků.
• Stiskněte centrální tlačítko na potvrzení nebo stiskem tlačítka se vrat'te k předchozím hodnotám a opusttě menu.

4. 3. 5. Bezpečnost

Použijte menu Bezpečnost k aktivování nebo deaktiování použití PIN kodu pro aktivní profil.

• Stiskněte centrální tlačitko pro otveření Menu.
• Objeví se LCD klávesnice.
  • Zadejte PIN kod.
  • Stiskněte tlačítko ke smazání chybně zadaného čísla.
• Podržte tlačitko po několik sekund ke smazání všech zvolených čísel.
  • Stiskněte tlačítko k potvrzení PIN kodu.

4. 3. 6. Tovární nastavení

Použijte menu Tovární nastavení k aktivování původního nastavení Bluetooth® handsfree sady Blue Compact podle následující tabulky:

Parameter Hodnota
Jas 15/15 (max)
Kontrast 8/15 (střední hodnota)
Barva podsvícení bílá
Jazyk Angličtina
Vypnutí podsvícení Stále zapnuté

• Stiskněte centrální tlačítko pro otveření Menu.
• Objeví se potvrzující hlášení. Stiskem centrální tlačítka potvrd'te nebo stiskem tlačítka volbu odmítněte.

4. 3. 7. Potlačení zvuku

Tuto položku vyberte tehdy, pokud chcete slyšet zvuk ze sady handsfree (s kabelem ISO nebo kabelem Pro Music 100) ze dvou předních reproduktorů. Zvuk vycházejí ze zadních reproduktorů bude potlačen.

Tuto položku vyberte tehdy, pokud chcete slyšet zvuk ze sady handsfree (s kabelem ISO nebo kabelem Pro Music 100) ze dvou předních reproduktorů. Hudba bude nadále hrát ze zadních reproduktorů.

Tuto položku vyberte tehdy, pokud chcete slyšet zvuk ze sady handsfree (s kabelem ISO nebo kabelem Pro Music 100) z reproduktorů sady handsfree. Reproduktory vozu nebudou vypnuty.

4. 4. Vymazání

Pomocí menu Vymazat smažete nepoužívané profily. Můžete smazat jen aktivní profil.

• Stiskem centrálního tlačítka vstupte do menu.
• Zvolte profil na vymazání a stiskněte centrální tlačítko.
• Pokud je daný profil chráněn PIN kódem, budete o něj požádání.
  • Vložte PIN kód a stiskněte centrální tlačítko.
  • Stiskněte na potvrzení a smázání profilu nebo stiskněte ke zrušení operace.

Poznámka:

Pokud zapomenete PIN kód, použijte kód "8888". Tento kód je platný pouze pro smazání profilů.

5. BLUETOOTH®

5. 1. Spojení

Použijte menu Spojení pro spojení Bluetooth® handsfree sady Blue Compact a Vašeho mobilního telefonu. Obě zařízení již byla dříve spárována.

5. 2. Odpojení

Použijte menu Odpojení pro přerušení spojení Bluetooth® handsfree sady Blue Compact a Vašeho mobilního telefonu.

5. 3. Párování

Použijte menu Párování pro spárování Bluetooth® handsfree sady Blue Compact a Vašeho mobilního telefonu.

6. SMS

Použijte menu SMS ke zkopírování max. 20 SMS zpráv z Vašeho mobilního telefonu do Bluetooth® handsfree sady Blue Compact. Z každé SMS zprávy se zobrazí první slovo. Kliknutím na toto slovo zobrazíte další detaily zprávy.

Poznámka:

Tuto funkci nemusí podporovat všechny telefony.

Přehled a prohlížení SMS

• Zvolte menu SMS.
- Stiskněte centrální tlačítko a vstupte do menu "SMS" 📋.
- Zvolte, zda chcete číst SMS z telefonu nebo z Bluetooth handsfree sady Blue Compact. Volbu potvrďte stiskem centrálního tlačítka.
- Objeví se seznam SMS.
- Vyberte SMS a stiskem centrálního tlačítka ji otevřete.
- Stiskem centrálního tlačítka zobrazíte jméno nebo číslo odesílatele a čas přijetí SMS.
• Stiskem výtočíte číslo odesílatele SMS.
- Siskem tlačitka opustíte menu prohlížení SMS.

7. VERZE SOFTWARU

• Stiskem centrálního tlačítka vstupte do menu. Na monitoru se zobrazí číslo verze instalovaného softwaru Bluetooth handsfree sady Blue Compact.
• Siskem tlačítka opustíte menu Verze softwaru.

8. HLASOVÁ VOLBA

Pokud Váš telefon podporuje hlasovou volbu a máte uloženy hlasové tagy, můžete hlasovou volbu používat i s Bluetooth® handsfree sadou Blue Compact.

VOLÁNÍ S BLUETOOTH® HANDSFREE SADOU BLUE COMPACT

1. STANDBY MODE

Ve Standby Modu se na monitoru zobrazují následující informace:

- Síla aktuálního signálu sítě GSM. Počet čárek síly signálu je závislý na verzi Bluetooth ^® technologie implementované ve Vašem telefonu.

• Aktuální kapacita baterie Vašeho mobilního telefonu. Pokud je baterie vybitá, začne ikonka blikat. Při nabíjení baterie Vašeho mobilního telefonu začne u ikonky blikat symbol dobíječky.
• Jméno právě aktuálně spárovaného telefonu.
• Pokud je Blučetaktkni, zobrazi se i ikonka automobilu.

Poznámka:

Některé mobily neodesílají informaci o baterii, síti nebo jménu.

2. HLASOVÁ VOLBA

Před použitím hlasové volby se ujistěte, že máte hlasovou volbu funkční na svém mobilním telefonu.

• Zvolte v Menu Hlasová volba .
- Stiskněte centrální tlačitko na potvrzení Hlasové volby.
- Objeví se následující obrázek:

• Po zaznění zvukového signálu vyslovte hlasový příkaz. (Zvukový signál bude zazní z Vašeho mobilního telefonu.)
• Bluetooth® handsfree sada Blue Compact aktivuje odpovídající kontakt v paměti Vašeho mobilního telefonu a vytoči jeho číslo.

3. VOLÁNÍ ZE SEZNAMU KONTAKTŮ

Můžete volat kontakty přímo ze seznamu kontaktů uloženého v Bluetooth® handsfree sadě Blue Compact.

• Zvolte menu Seznam kontaktů.
- Otevřete menu Seznam kontaktů stiskem centrálního tlačítka.
- Objeví se následující obrázek:

• Otáčením centrálního tlačítka zvolte počáteční písmeno hledaného kontaktu.
• Stiskněte centrální tlačítko pro potvrzení počátečníhopísmene hledaného kontaktu.
• Objeví se následující obrázek:

• Otáčením centrálního tlačítka se pohybujte v seznamu kontatků.
• Stiskem centrálního tlačítka zobrazíte detailní informace (jméno a telefonní číslo) zvoleného kontaktu.
  • Stiskem tlačitka se vrátíte zpět na seznam kontaktů.
  • Stiskem tlačítka vytočíte zvolený kontakt.

Poznámka:

Pruh s písmeny obsahuje jen písmena, na která začínají kontakty v seznamu kontaktů.

4. VYTÁČENÍ ČÍSLA POMOCÍ LCD KLÁVESNICE

K vytočení čísla můžete použít LCD klávesnici.

• Zvolte menu LCD klávesnice.
- Otevřete menu LCD klávesnice stiskem centrálního tlačítka.
- Objeví se následující obrázek:

• Otáčením centrálního tlačitka hledejte požadované číslo.
• Stiskem centrálního tlačítka potvrďte svou volbu. Zvolené číslo se zobrazí v horní části monitoru.
  • Stiskem tlačítka vymažete poslední zvolené číslo.
  • Stiskem tlačítka vytočíte zvolené číslo.

5. OPAKOVANÉ VOLÁNÍ

Opakované volání se uskutečnuje ze seznamu volaných čísel. V seznamu volaných čísel naleznete všechna čísla volána prostřednictvím Bluetooth® handsfree sady Blue Compact.

• Ve Standby modu 2x stiskněte centrální tlačítko.
  • Na monitoru se objeví 3 ikonky:

Hledáné číslo můžete zvolit ze tří seznamů:

• Odchozí hovory
• Příchozí hovory
• Zmeškané hovory

Poznámka:

Seznamy se zobrazí pouze, když budou obsahovat daná čísla.

Maximální počet zaznamenaných hovorů je 32 v každém seznamu. Pokud je číslo uloženo i v seznamu kontaktů, zobrazí se jméno kontaktu.

• Otáčením centrálního tlačitka zvolte seznam, ze kterého chcete vybrat číslo.
• Stiskem centrálního tlačítka seznam otevřete.
• Otáčením centrálním tlačítkem se pohybujte v seznamu.
  • Stiskem tlačítka vytočíte zvolené číslo.
  • Stiskem tlačítka opustíte menu.

6. BĚHEM HOVORU

Během hovoru zobrazuje monitor následující informace:

1. Telefonní číslo volajícího (pokud Váš telefon podporuje funkci identifikace volajícícho).
2. Jméno volajícího (pokud je číslo uloženo v seznamu kontatků v Bluetooth handsfree sadě Blue Compact).
3. Délka hovoru.

• Během hovoru můžete změnit hlasitost otáčením centrálního tlačítka vpravo nebo vlevo.
• Přesměrování hovoru z Bluetooth ^® handsfree sady Blue Compact do telefonu provedete, pokud 2x za sebou stiskněte centrální tlačítko.
• Přesměrování hovoru z telefonu do Bluetooth ^® handsfree sady Blue Compact provedete pomocí odpovídající položky z menu Vašeho mobilního telefonu.
• Pokud chcete použít DTMF kódy, stiskněte centrální tlačítko a vyberte z menu "DTMF" 12. Opět stiskněte centrální tlačítko a objeví se LCD klávesnice.
• Otáčením centrálního tlačítka hledejte požadované číslo.
• Stiskem centrálního tlačítka potvrd'te svou volbu. Zvolené číslo se zobrazí v horní části monitoru.
  • Stiskem tlačítka vymažete poslední zvolené číslo.
  • Stiskem tlačítka pošlete DTMF kód.

Druhý příchozí hovor

- Na monitoru se objeví číslo a jméno volajícího.

• Stiskem tlačítka přijmete druhý hovor.
- První hovor bude přidržen.
• Stiskem tlačítka ukončíte aktivní hovor.

- K přepínání mezi hovory používejte tlačítko .

7. UKONČENÍ HOVORU

Pro ukončení hovoru stiskněte tlačítko

8. PŘIJETÍ HOVORU

Pokud Vám někdo volá, na monitoru se objeví jeho číslo.

Pokud je číslo obsaženo v seznamu kontaktů v Bluetooth® handsfree sadě Blue Compact, objeví se i jméno volajícího.

Stiskem tlačitka prijmete hovor.

9. ODMÍTNUTÍ HOVORU

Pokud nechcete příchozí hovor přijmout, stiskněte tlačítko

Problém	Příčina	Odstranění
Bluetooth®handsfree sada Blue Compact nepracuje. LED dioda adaptéru je zhasnutá.	1. Cigaretový dobíječ je poškozen.2. Není dostatečný kontakt mezi cigaretovým dobíječem a zdířkou cigaretového zapalovače vozu.3. 1.5 A pojistka je poškozena.4. Připojení k elektrickému rozvodu vozu je poškozené.	1. Zjistěte, zda cigaretový dobíječ skutečně nefunguje.2. Vyčistěte kontakty cigaretového dobíječe a zdířky cigaretového zapalovače vozu.3. Vyměňte pojistku.4. Pokud se závada nevyřešila pomoci bodu 1-3, kontaktuje servis.
Bluetooth®handsfree sada Blue Compact nepracuje. Je připojena k autorádio přes adaptér. Radio pracuje.	1. Vadný kontakt mezi kabely.2. Kontakty kabelu autorádia jsou menší než obvykle (plocha kontatku menší nez 0,75 mm 2 ).3. 1,5 A pojistka je poškozena.	1. Prověřte spojení mezi kabely.2. Pro spojení mezi kabely použijte odpovídající adaptéry.3. Vyměňte pojistku.
Volající Vás neslyší. 1. Mikrofon je odpojený.	2. Kabel mikrofonu je poškozený.	1. Prověřte spojení mezi krofonem a jednotkou Bluetooth®handsfree sady Blue Compact.2. Obratte se na servis.
Bluetooth®handsfree sada Blue Compact je napojena na autorádio, ale mute funkce nepracuje.	Funkce Mute autorádia vyžaduje další nastavení.	Nastavení Mute funkce Vašeho autorádia naleznete v návodu Vašeho autorádia.
Displej zobrazuje „No answer” (Žádná odpověď).	Nedostatečné spojení mezi obrazovkou a reproduktorovou skříní.	Zkontrolujte kabel a konektory mezi obrazovkou a reproduktorovou skříní.

TECHNICKÉ PARAMETRY

Pracovní napětí:

12,6 V (10,8 - 13,5)

s negativním uzeměným pólem

Spotřeba:

při hovoru: 0,8 A (max)

ve Standby modu: 50 mA

Pojistka

1.5 A

SYSTÉMOVÝ KABEL SC2

- červená - “+” 12B

• černá - “-”

• modrá - zapalování

- hnědá - Mute kabel Vašeho autorádia. Při hovoru kolísá napětí mezi 0 V a 12 V.

Blue Compact představuje výrobek prvotřídního designu. Se zařízením prosím zacházejte opatrně. Níže uvedená doporučení Vám pomohou splnit záruční podmínky a těšit se z našeho výrobku po mnoho let.

- Zařízení udržujte v suchém stavu. Srážky, vlhkost a veškeré kapaliny či výpary mohou obsahovat minerály, které způsobují korozi elektrických obvodů.

- Zařízení nepoužívejte ani neskladujte na horkých místech. Vysoké teploty mohou zkrátit životnost elektronických zařízení a zdeformovat či roztavit některé plasty.

- Zařízení neskladujte na chladných místech. Při zahřátí (na normální teplotu) se uvnitř zařízení může vytvořit vlhkost, která by mohla poškodit desky elektronických obvodů.

- Zařízení neotevírejte. Nevhodnou manipulací může být zařízení poškozeno.

- K čištění zařízení nepoužívejte drsné chemikálie, čistící rozpouštědla ani silné čistící prostředky.

Jestliže zařízení nefunguje správně, navštivte nejbližší autorizované servisní středisko. Zaměstnanci střediska Vám ochotně pomohou a v případě potřeby zajistí opravu zařízení.

Mr Handsfree vám přeje přijemnou a bezpečnou cestu.

СОДЕРЖАНИЕ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ .... 2
