HASZNÁLATI ÚTMUTATÓ AF 5086MS AGFA
Köszönjük, hogy a mi képkeretünket vásárolta meg! Készüljön fel a fényképezés soha nem tapasztalt élményére! A fényképkerettel fényképeket, videókat lehet nézni és zenét lehet hallgatni—és mindezt számítógép nélkül.
Nagy felbontású TFT LCD képernyő
A digitális képkeret belső memóriája 256 MB-os, valamint memóriakártya-rés és A készülék belső memóriájából törölni lehet a fájlokat, a memóriakártyáról vagy USB-memóriából be lehet másolni a fájlokat.
A mellékelt távvezérlővel egyszerűen böngészhet a képek, filmek és zenék között, módosíthatja a beállításokat stb.
Képkeresést végezhet (kilenc bélyegkép egyidejű megjelenítése). A digitális képkerettel nyújthatja és elforgathatja a képeket.
Az automatikus, folyamatos, háttérzenével kísért diabemutatóval egyszerűen megnézheti összes fényképét.
További funkciók is használhatók, mint pl. a dátum és idő kijelzése, vagy az automatikus be- és kikapcsolás.
Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját!
A használati utasításról
A következő oldalakon található használati útmutatóval készülékét gyorsan és egyszerűen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza.
Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes működése érdekében tartson be minden biztonsági előírást. Az útmutató előírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelősséget sem vállal.
Az alkalmazott jelölések
Személyi sérülés, a készülék vagy más tárgyak megrongálódásának, illetve lechtséges adatvesztés veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat.
Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerübb és hatékonyabb használatához nyújtanak segítséget.
1 Biztonsági előírások és javaslatok
Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz.
A készülék beállítása
A készülék csak beltérben használható. A készüléket síma, lapos és stabil felületen kell elhelyezni. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhető legyen a személyi sérülés vagy a faxkészülék megrongálódása.
Mindig óvatosan kezelje a készüléket. Ne érintse meg az LCD-képernyőt. Ne tegyen nehéz, éles, hegyes tárgyat az LCD-képernyőre a keretre vagy a tápfeszültség-kábelre.
A készüléket ne érje közvetlen napsugárzás, magas hőmérséklet, nagy hőmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fűtőkészülék vagy légkondicionáló közelébe. Tartsa szem előtt a műszaki adatokban megadott hőmérséklet- és páratartalom-adatokat.
Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tüzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol.
A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt vagy a hálózati csatlakozót!
A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségről és képzett szakemberrel, szervizben vizsgáltassa át.
Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elől elzárva.
Tápellátás
Csak a mellékelt hálózati adaptert használja (ld. Függelék / Müszaki adatok). Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. A készülék a rajta feltüntetett feszültséggel használható.
Ne érintse meg a hálózati kábelt, ha a szigetelése sérült!
A készülék felületének tisztítása előtt a készüléket csatlakoztassa le a hálzóati feszültségről! A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.).
A kijelzót csak száraz, puha ronggyal tisztítsa. Ha a kijelző eltörik, akkor enyhén savas hatású folyadék léphet ki belőle. Az anyag ne kerüljön a szembe vagy a bőrre.
A készülék javítása
Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja.
A típustáblát ne távolítsa el a készülékról, mert ez a garancia elvesztését okozza.
Fényképtároló eszköz:
Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget.
A memóriakártyát ne vegye ki a készülékból, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek.
Akkumulátorok
VIGYÁZAT! NEM MEGFELELÓ TÍPUSÚ ELEM HASZNÁLATA ESETÉN AZ ELEM FELROBBANHAT.
Ha hosszú ideig nem használja a készüléket, vegye ki az elemeket. Így megelőzheti az elemek szivárgását és a távvezérlő megrongálódását.
Az elhasznált akkumulátorokat a helyi hulladékkezelési előírásoknak megfelelően kell kezelni.
2 Áttekintés

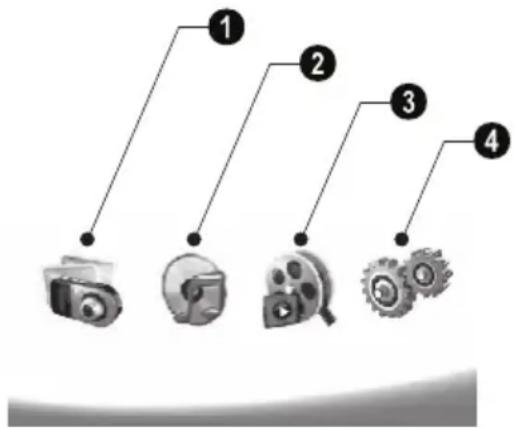

A menüfunkciók áttekintése
A fömenüben négy almenü található.
① Kép menü
② Zene menü
③ Video menü
4 Beállítások
A menü használata
1 A távvezérlón nyomja meg a Ⓜ gombot.
2 A ⬇/→ jelölje ki a kívánt menüt.
3 Nyomja meg az ⬇ gombot.
A megfelelő menüket a készülék hátlapján található gombokkal is meg lehet nyitni.
Menük közvetlen megnyitása
A távvezérló 📄 gombjával a kép menüt lehet megnyitni.
A távvezérló 📋 gombjával a zene menüt lehet megnyitni.
A távvezérló 📋 gombjával a video menüt lehet megnyitni.
A kijelzön megjelenő szimbólumok
A megfelelő funkciókat a készülék hátlapján található gombokkal is lehet használni.
Ha a készülék hátulján lévő gomb megnyomása után öt másodpercig semmilyen műveletet sem végez, akkor az ikon eltúnik.
Kép- / zene- / film- üzemmód
3—Visszatérés az előző menüszintre
—Mozgás felfelé
∇—Mozgás lefelé
—Mozgás balra
▶—Mozgás jobbra
—Fájlok törlése a belső memóriából
—Fájlok másolása a belső memóriába
√—A választás nyugtázása
Diabemutató üzemmód
3—Visszatérés az előző menüszintre
▶—Ugrás a következő képfájlra
◀—Ugrás az előző képfájlra
▶III—A lejátszás indítása vagy megállítása.
—A fényerő (✗), kontraszt (Q) és színtelítettség (☐) beállító menüje. A készülék hátulján található megfelelő gombot megnyomva lépjen a beállítások menüjébe. A megfelelő gomb többszöri megnyomásával be lehet állítani a fényerót, a kontrasztot és a színtelítettséget.
—Ebben a menüben el lehet forgatni a képet (☐), meg lehet változtatni a képarányt (☐) és be lehet állítani a diavetítés sebességét (☐). A készülék hátulján található megfelelő gombot megnyomva lépjen be a menübe. Az egyes művcleteket a megfelelő gomb többszöri megnyomásával lehet használni.
—A háttérzene beállító menüje
Zene- / filmlejátszás- menü
3—Visszatérés az előző menüszintre
▶—Ugrás a következő zene- vagy filmfájlra
◀—Ugrás az előző zene- vagy filmfájlra
▶III—A lejátszás indítása vagy megállítása.
+/-—A hangerő beállítása
—Az éppen lejátszott zene- vagy videofájl címének kijelzése
A készülék áttekintése
A megfelelő funkciókat a készülék hátlapján található gombokkal is lehet használni.
① 5—A menüfunkciók megnyitása / visszatérés az előző menüszintre
② △—A menüfunkciók megnyitása / mozgás a menüben / ugrás a következő képre, zenére vagy filmre / a fénverő növelése.
③ ▼—A menüfunkciók megnyitása / mozgás a menüben / ugrás az előző képre, zenére vagy filmre / a fénverő csökkentése.
4 ▷—A menüfunkciók megnyitása / mozgás a menüben / a lejátszás indítása vagy megállítása / a kontraszt növelése / a diabemutató képváltási időközének beállítása.
5 —A menüser megjelenítése / mozgás a menüben / a fényerő-, kontraszt- és színtelítettség-menü megjelenítése / a kontraszt csökkentése / a fényerő növelése.
6 /A menüfunkciók megjelenítése / fájl másolása vagy törlése / belépés az Egyebek menübe / a hangerő csökkentése
⑦ √—A beállítások nyugtázása / a diabemutató indítása
⑧ ON/OFF – A készülék be- és kikapcsolása
9 SD/SDHC/MMC/MS/XD/CF—Memóriakártya-rés
10 csatlakozó - USB-csatlakozó a PC számára telefonyonal
11 ⊖ ⊕ ⊕—csatlakozó—A hálózati kábel csatlakozója

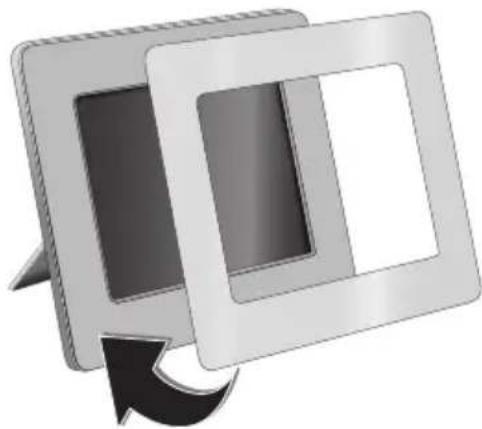

12 keretcsere-gomb
① Bekapcsolás és kikapcsolás
- Be/ki/készenlét üzemmód
② A menüfunkciók megnyitása
MENU—A menüfunkciók megnyitása
- A kép menü megnyitása
- A zene menü megnyitása
- A video menü megnyitása
③ – Fájl másolása / törlése
- A kép, zene és video menüben: fájlmásolás
- A kép, zene és video menüben: fájltörlés
④ lejátszási funkciók
- Egyetlen kép, zene vagy film lejátszásakor: Ugrás az előző képre, zene- vagy filmfajlra
▶—A lejátszás indítása vagy megállítása.
▶ – Egyetlen kép, zene vagy film lejátszásakor: Ugrás a következő képre, zene- vagy filmfájlra
■—A lejátszás leállítása / visszatérés az előző menüszintre
- A kép, zene és videofájl lejátszásának ismétlése:
⑤ További funkciók
—Többször megnyomva: a különböző diavetítési sebességek megjelenítése
☐—Átkapcsolás a képarányok (4:3 és 16:9) között
- Egy megjelenített kép vagy egyetlen képet tartalmazó diabemutató képének elforgatása.
(●)—Lejátszás közben megnyomva a beállító menüben beállított időkijelzés megjelenítése vagy elrejtése.
⑥ A hangerő beállítása
⊖/⊕—A hangerő beállítása
Némítás
⑦/⑧ Nyíl-gombok
↑/↓/←/→—Mozgás a menüben / választás
- Menüfunkciók megjelenítése / beírás nyugtázása
ESC—Visszatérés az előző menüszintre
3 Első üzembe helyezés

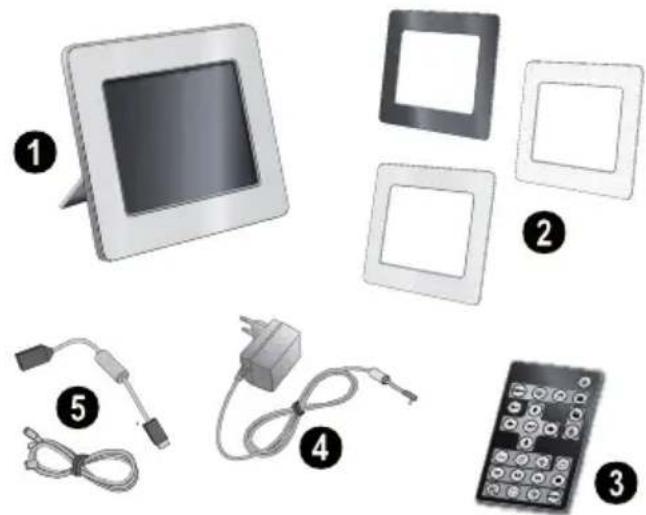

A csomag tartalma
① Digitális fényképkeret tartóval
② Cserélhető keretek
③ Távvezérlő (elemekkel)
④ Tápfeszültség
⑤ USB-kábel
Használati útmutató (nincs ábra)
Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot.
A tartó felszerelése
A készülék támasztólábát illessze a készülék hátuljára.
A hálózati kábel csatlakoztatása
Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal.
1 A hálózati kábelt csatlakoztassa a faxkészülék hátoldalán található csatlakozóra. A hálózati csatlakozót csatlakoztassa a hálózati feszültség fali csatlakozójába. Ne kapcsolja be a készüléket!

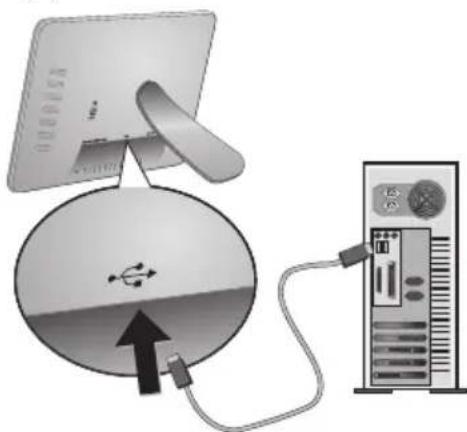

Csatlakoztatás számítógéphez
Az USB-kábel használatával a képkeretet PC-hez lehet csatlakoztatni, és a belső memória illetve a számítógép között fájlokat lehet cserélni.
Ha a képkeretet számítógéphez csatlakoztatja, akkora behelyezett memóriakártyát nem lehet felismerni.
1 A készülék hátulján található kapcsolóval kapcsolja ki a képkeretet.
2 A kábel kisebbik csatlakozóját csatlakoztassa a kikapcsolt képkerethez, a másikat pedig a számítógéphez.
3 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. Várjon pár másodpercet, amíg a számítógép felismeri az új hardvert. A lejátszható kép-, zene- és videofájlokat az Intéző (Explorer) használatával lehet a készülék belső memóriájába másolni

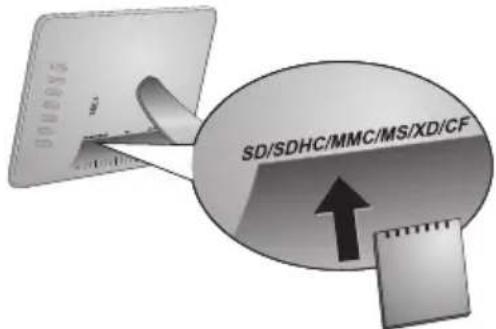

Memóriakártya behelyezése
1 A készülék hátulján található kapcsolóval kapcsolja ki a képkeretet.
2 A memóriakártyát helyezze a készülék hátulján található megfelelő kártyarésbe. A képkerettel a következő memóriakártyák használhatók: SD/SDHC/MMC/MS/XD/CF.
Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget.
A memóriakártyát ne vegye ki a készülékból, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek.
3 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. A készülék az indító képernyő megjelenítése után kezdi meg a diabemutatót. A távvezérlő gombjával le lehet állítani a diabemutatót.
A távvezérlő elemének behelyezése vagy cseréje
VIGYÁZAT! NEM MEGFELELŐ TÍPUSÚ ELEM HASZNÁLATA ESETÉN AZ ELEM FELROBBANHAT.
1 A zárószerkezetet (①) felnyitva húzza ki az elemtartót (②) a távvezérlőból.
2 A távvezérlő hátoldalán látható ábra szerint, a pozitív-negatív pólusra ügyelve helyezze az elemet az elemtartóba. Ügyeljen a + és – pólus helyes irányára.
3 Tolja vissza az elemtartót a távvezérlőbe addig, hogy a zárószerkezet záródjon.
Az elem általában kb. egy évig használható. Ha a távvezérlő nem működik, cserélje ki az elemet. Ha hosszú ideig nem használja a készüléket, vegye ki az elemeket. Így megelőzheti az elemek szivárgasát és a távvezérlő megrongálódását.
Az elhasznált akkumulátorokat a helyi hulladékkezelési előírásoknak megfelelően kell kezelni.
A távvezérlés használata
A távvezérlőt irányítsa a képkeret előlapján található távvezérlő-érzékelő felé. A legnagyobb távolság 2 méter, az infravörös sugár 30 fokkal térhet el a merőlegestől. Használat közben a távvezérlő és a távvezérlő-érzékelő között semmi se akadályozza a fénysugár útját.
4 Lejátszás
Kép megjelenítése
1 A fömenüben válassza a kép menüt és nyomja meg az gombot. A memóriatípusok ikonjai jelennek meg.
A kép menüt a távvezérlő 📍 gombjával is meg lehet nyitni.
2 A „Belső memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a gombot.

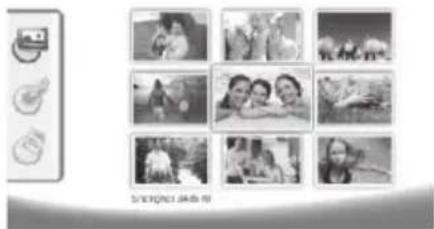

3 Ezután a képernyón az alábbi ábra szerint oldalanként kilenc bélyegkép jelenik meg.
4 A távvezérló ←/→ vagy ↑/↓ gombjával jelölje ki a kívánt képet.
5 A ← gombbal indítsa el a diabemutatót.
Lejátszás közben a MENU gombbal ismét meg lehet nyitni a menüt.
Diabemutató közben a ⬆ gombot megnyomva egyetlen képet lehet kimerevíteni. A ⬆/Ⓧ gombbal az előző vagy a következő képre lehet ugrani.
A kép elforgatása
Egyctlen kép megjelenítése esetén a képet a távvezérlő gombjával el lehet forgatni, majd az eredeti helyzetbe lehet visszaállítani. A gomb minden megnyomásakor a kép 90 foknyit fordul jobbra.
A képarány átkapcsolása
A digitális képkeret 16:9 szélesvásznú képarányú. A legtöbb digitális fényképezógép azonban 4:3 képarányú képet készít. A 16:9 és 4:3 képarány között a távvezérlő gombjával lehet váltani. Ha a képarányt 4:3-ra állítja, akkor a kép a képernyő közepén, jobb és bal oldalon fekete sávval jelenik meg.
Diabemutató beállítása
A képváltási sebesség beállítása
A diabemutató sebességét a távvezérlő 📄 gombjával lehet beállítani. A gomb ismételt megnyomásával a képváltási idóköz 5 mp,10 mp, 30 mp és 60 mp értékre állítható.
A diabemutató háttérzenéjének beállítása
Háttérzeneként csak a belső memóriában, a memóriakártyán vagy az USB-csatlakozóra csatlakozó eszközön tárolt képekkel együtt tárolt zenefájlok használhatók.
1 A diabemutató alatt nyomja meg a készülék hátoldalán található 📋 gombot. A háttérzene beállító menüje jelenik meg.
2 A ▷Ⅲ gomb megnyomásával indítsa el a háttérzenét.
A 📊/≡gombbal állítsa be a hangerót. A távvezérlő ◀ vagy ▶ gombjával az előző vagy a következő zenére lehet ugrani.
Zenelejátszás
1 A fömenüben válassza a zene menüt és nyomja meg az gombot. A memóriatípusok ikonjai jelennek meg.
A zene menüt a távvezérlő 📋 gombjával is meg lehet nyitni.
2 A „Belső memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a gombot.
3 A távvezérló ⊕/→ vagy ⬤/↓ gombjával jelölje ki a kívánt zenét.
4 A ⬆ gombbal indítsa el a lejátszást. A távvezérlő vagy ⬆ gombjával le lehet állítani a lejátszást.
Lejátszás közben a távvezérló 📋/↔ vagy 📋/↔ gombjával az előző vagy a következő zenefájlra lehet ugrani.
Lejátszás közben a távvezérlő ⬆ gombját megnyomva a lejátszást le lehet állítani és a gomb ismételt megnyomásával folytatni lehet.
A ☑ gombbal az éppen játszott zene ismétlését, minden zenefájl ismétlését vagy az ismétlési funkció kikapcsolását lehet választani.
A hangerő beállítása
Zenelejátszás közben a hangerót a távvezérlő gombjával lehet beállítani. A gomb egyszeri, vagy a gomb többszöri megnyomásával ki lehet kapcsolni a hangot (némítás funkció).
Filmlejátszás
1 A fömenüben válassza a film menüt és nyomja meg az↔ gombot. A memóriatípusok ikonjai jelennek meg.
A film menüt a távvezérlő gombjával is meg lehet nyitni.
2 A „Belső memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a gombot.
3 A távvezérlő ◀/→ vagy ⬆/↓ gombjával jelölje ki a kívánt zenét.
4 A gombbal indítsa el a lejátszást. A távvezérló vagy gombjával le lehet állítani a lejátszást.
Lejátszás közben a távvezérló ◄/↔ vagy ▶/→ gombjával az előző vagy a következő zenefájlra lehet ugrani.
Lejátszás közben a távvezérlő gombját megnyomva a lejátszást le lehet állítani és a gomb ismételt megnyomásával folytatni lehet.
A gombbal az éppen játszott zene ismétlését, minden zenefájl ismétlését vagy az ismétlési funkció kikapcsolását lehet választani.
A hangerő beállítása
Zenelejátszás közben a hangerót a távvezérlő gombjával lehet beállítani. A gomb egyszeri, vagy a gomb többszöri megnyomásával ki lehet kapcsolni a hangot (némítás funkció).
5 Beállítások
A beállítások megváltoztatása
1 A fömenüben válassza a beállító menüt és nyomja meg az gombot.
2 A ⬆/↓ gombbal jelölje ki a kívánt beállítást.
3 Nyomja meg az ⬇ gombot.
A következő beállításokra van lehetőség:
(Óra)—Óraidó és dátum beállítása. Nyomja meg az gombot, ekkor az óraidó megjelenik a képernyón.
(Fényerő, kontraszt, színtelítettség)—Itt az LCD-képernyő fényerejét, kontrasztját és színtelítettségét lehet beállítani.
(Képváltási effektusok)—A listából ki lehet jelölni a diabemutató kívánt képváltási effektusait.
(Ébresztés és kikapcsolás)
Ébresztés: Az ébresztést minden nap adott idópontjára lehet beállítani. Az órát és a percet az órabeállítás menüben használt módon lehet beállítani.
Kikapcsolás: Be lehet állítani, hogy a képkeret a nap egy adott idópontjában automatikusan kikapcsoljon. A Power beállítás ilyenkor legyen √.
(Auto bekapcsolás)—Különböző automatikus indítási lehetőségeket lehet beállítani (főmenü, diabemutató egyetlen képpel, diabemutató négy képpel és videolejátszás). A készülék az indító képernyő megjelenítése után kezdi meg a megfelelő tartalom lejátszását.
(Alapértelmezés)—A √ választásával a gyári beállításokat lehet visszaállítani.
4 A ⬆/↓.gombbal válassza a kívánt beállítást.
5 Nyomja meg az ⬤ gombot.
Nyomja meg a Ⓑ vagy ⬆ gombot, ezzel a menü bezárul és a készülék a kiindulási állapotba tér vissza.
Fájl másolása / törlése
A készülék belső memóriájából törölni lehet a képeket, a zene- és videofájlokat. A memóriakártyáról vagy az USB-eszközról a készülék belső memóriájába lehet másolni a képeket, a zene- és videofájlokat.
Fájlmásolás
1 Jelölje ki a másolandó fájlt.
2 A távvezérlón nyomja meg a 📄 gombot.
3 Álljon a √ ikonra és a ⊕ gombbal kezdje meg a másolást.
4 A képernyón a folyamatjelzó jelenik meg. A másolás befejezése után a kép a belső memóriába kerül.
Álljon az ✉ ikonra és a ⇔ gombbal lépjen ki az éppen használt menüból.
Fájltörlés
1 Jelölje ki a törlendő fájlt.
2 A távvezérlón nyomja meg a 📋 gombot.
3 Álljon a √ ikonra és a ← gombbal törölje a fájlt.
Álljon az ☒ ikonra és a ← gombbal lépjen ki az éppen használt menüból.
A zene és az időpont beállítása az ébresztés-funkcióhoz
Ellenőrizze, hogy a készülékben van-e memóriakártya vagy USB-kábellel a számítógépre csatlakozik-e.
1 A távvezérlón nyomja meg a Ⓜ gombot.
2 A ⬆/↓ gombbal jelölje ki hangforrásként a memóriakártyát vagy az USB-kapcsolatot.
3 Nyomja meg az ⬇ gombot.
4 A ←/→ vagy ↑/↓ gombbal jelölje ki az ébresztéshez használni kívánt zenét.
5 A távvezérlón nyomja meg a 📄 gombot.
6 A ⬆/→ gombbal álljon az ébresztés-funkció (☒) ikonjára.
7 Nyomja meg az ⬆ gombot. A zenefájl a belsó memóriába másolódik és ez lesz az ébresztési hang.
8 A távvezérlő Ⓥ gombjával álljon a beállítás-ikonra (☐).
9 Nyomja meg az ⬇ gombot.
10 A ⬆/↓ gombbal válassza az ☑ lehetőséget.
11 Kövesse az Ébresztési időpont beállítása c. rész lépéseit. Az ébresztési üzemmódot MP3 -re kell állítani.
6 Szerviz
A keret cseréje
A készülék keretét a mellékelt keretekkel lehet kicserélni. A kereteket mágnesek rögzítik.
1 Nyomja meg a készülék hátoldalán található „keretcsere” gombot. A keret eltávolítása.
2 A képkeretet helyezze a készülékre úgy, hogy a mágnesek megtartsák.
| Probléma Megoldás | |
| A képkeretet nem lehet bekapcsolni. | Ellenőrizze a hálózati tápegység helyes csatlakoztatását. |
| Nem lehet fájlt tárolni Ügyeljen arra, hogy a belső memóriában legyen elegendő szabad hely. Indítsa újra a képkeretet és néhány fájl törlésével szabadítson fel memóriahelyet. | |
| Nincs hang Ellenőrizze a fájl formátumát, a számítógép és a képkeret megfelelő kapcsolatát és a memóriakártya esetleges sérülését. | |
| A készülék nem ismeri fel a memóriakártyát Ha a képkeretet számítógéphez csatlakoztatja, akkora behelyezett memóriakártyát nem lehet felismerni. | |
7 F ü g g e l é k
Mûszaki adatok AF 5086MS
Áttekintés
Méretek (szél. × mag. × mélys.).....232,5 × 192 × 22,5 mm
Tömeg....0,575 kg
Hálózati feszültség ...Bemenet: 100–240 V \~ / 50–60 Hz ...... Kimenet: 5 V== / 2 A
Hangkimenet.... 2 × 1 W
Ajánlott környezeti hómérséklet....10–45°C
Relativ páratartalom....20–80%
Kijelzõ
Képernyóméret....8"
Méretarány 4:3
Felbontás.... 800 × 600 pixel
Memoria
USB-csatlakozó....USB OTG
A használható memóriakártyák ..... SD/SDHC/MS/XD/ MLC/CF
Használható formátumok
Képfájl-formátumok ......JPEG
Zenefájl-formátumok....MP3
Videofájl-formátumok......Motion Jpeg, Mpeg-4
Mûszaki adatok AF 5105MS
Áttekintés
Méretek (szél. × mag. × mélys.)....293 × 200,5 × 23 mm
Tömeg....0,74kg
Hálózati feszültség ...Bemenet: 100–240 V \~ / 50–60 Hz ...... Kimenet: 5 V== / 2A
Hangkimenet.... 2×1 W
Ajánlott környezeti hómérséklet....10–45°C
Relativ páratartalom....20–80%
Kijelzõ
Képernyóméret....10,2“
Méretarány 16:9
Felbontás.... 800 × 480 pixel
Memoria
USB-csatlakozó....USB OTG
A használható memóriakártyák ..... SD/SDHC/MS/XD/ MLC/CF
Használható formátumok
Képfájl-formátumok ......JPEG
Zenefájl-formátumok....MP3
Videofájl-formátumok....Motion Jpeg, Mpeg-4
Mûszaki adatok AF 5135MS
Áttekintés
Méretek (szél. × mag. × mélys.)....356 × 249 × 24 mm
Tömeg 1,168 kg
Hálózati feszültség... Bemenet: 100–240 V \~ / 50–60 Hz ......Kimenet: 12 V== / 1,5 A
Hangkimenet....2×1 W
Ajánlott környezeti hómérséklet....10–45°C
Relatív páratartalom....20–80%
Kijelző
Képernyóméret 13,3"
Méretarány 16:9
Felbontás 1280×800 pixel
Memoria
USB-csatlakozó.... USB OTG
A használható memóriakártyák.....SD/SDHC/MS/XD/ MMC/CF
Használható formátumok
Képfájl-formátumok ......JPEG
Zenefájl-formátumok....MP3
Videofájl-formátumok ...... Motion Jpeg, Mpeg-4
Minden adat csak tájékoztató jellegü. Az AgfaPhoto fenntartja az előzetes értesítés nélküli változtatás jogát.
AgfaPhoto Holding GmbH: Az AGFAPHOTO megnevezés használatát az Agfa-Gevaert NV & Co.KG engedélyezte. Az Agfa-Gevaert NV & Co.KG nem gyártja ezeket a termékeket és ezekre nem nyújt szavatosságot vagy tá-mogatást. Kapcsolat: www.agfaphoto.com
Szerviz-, támogatási és garanciális ügyekben keresse fel a forgalmazót vagy a gyártót: értékesíti és terjeszti a Sagem Communications.
Kapcsolat: www.sagem-communications.com
A CE jelzés tanúsítja, hogy a termék teljesíti az Európai Parlament és Tanács távközlési végberendezésekre, a felhasználók biztonságára és egészségvédelmére és az elektromágneses zavarásra vonatkozó 1999/5/CE irányely fő követelményeit.
A megfelelőségi nyilatkozatot a www.agfaphoto.com honlapon lehet megtekinteni.
A fenntartható fejlődés logikájának részeként az AgfaPhoto egyik alapvető szempontja a környezet megőrzése. Az AgfaPhoto kitűzött célja a rendszerek környezetkímélő üzemeltetése, ebből következően úgy döntött, hogy termékeinek életciklusába a gyártástól az üzembe helyezésen és a használaton át a hulladékkezelésig beépíti a környezet védelmét.
Csomagolás: Ez a logó(zöld pont) azt jelenti, hogy a gyártó hozzájárulást fizetett egy hivatalos nemzeti szervezetnek a csomagolóanyagok újrahasznosításának és az újrahasznosító létesítmények fejlesztésének céljára. Kérjük, a csomagolóanyag-hulladék kezelésekor tartsa tiszteletben a helyi szelektív hulladékgyűjtési szabályokat.
Elemek: Ha az Ön készülékében elemek vannak, akkor az elhasznált elemeket a megfelelő begyűjtőhelyen kell leadni.
Termék: A készüléken látható áthúzott szeméttároló azt jelzi, hogy a készülék hulladékkezelését elektromos és elektronikus hulladékként kell végezni. Ebben a vonatkozásban az EU-előírások a szelektív hulladékkezelést kérik;
- hasonló készülék vásárlása esetén a vásárlás helyén,
- a helyi begyújtóhelyeken (központi begyújtóhely, szelektív hulladékgyújtő hely stb.).
Ilyen módon Ön is hozzájárulhat az elektronikus és elektromos hulladék újrahasznosításának és feldolgozásának fejlesztéséhez, ami előnyös hatással lehet a környezetre és az emberi egészségre.
Ezt a használati útmutatót újrahasznosított, klórmentesen fehérített papírra nyomtatták. Ez megfelel a kis környezeti hatásra vonatkozó legszigorúbb előírásoknak is. A kartondobozt, a papír- és karton betéteket papírhulladékként lehet kezelni. A műanyagfóliát az Ön országának előírásait alkalmazva újrahasznosításra le lehet adni, vagy a nem újrahasznosítható hulladékban lehet elhelyezni.
Védjegyek: A kézikönyvben említett hivatkozások a megfelelő vállalatok védjegyei. A ° és ™ jelölések hiánya nem jelenti azt, hogy az adott kifejezések védjegyoltalom nélküliek. A megemlített más terméknevek csak azonosítási célt szolgálnak és a megfelelő tulajdonosok védjegyei lehetnek. A AgfaPhoto lemond az ilyen védjegyekkel kapcsolatos minden jogról.
A készülék vásárlója vagy harmadik fél sem a AgfaPhoto-et, sem leányvállalatait nem teheti felelőssé a vásárlót vagy harmadik felet ért olyan kárért, veszteségért, költségért vagy kiadásért, amelyet baleset, a késülék nem rendeltetésszerű használata, jogosulatlan megváltoztatása, javítása, módosítása, vagy a AgfaPhoto üzemeltetési és karbnatartási előírásainak be nem tartása okoz.
A AgfaPhoto nem tehető felelőssé a nem a AgfaPhoto által gyártott vagy jóváhagyott kiegészítő vagy fogyóanyag használatából eredő károkért vagy problémákért.
A AgfaPhoto nem tehető felelőssé a nem a AgfaPhoto által gyártott interfész-kábel haszálatából eredő elektromágneses zavar által okozott károkért.
Minden jog fenntartva. A jelen kiadvány a AgfaPhoto elózetes engedélye nélkül sem részben, sem egészben nam reprodukálható, kereshető rendszerben nem tárolható, valamint semmilyen módon és formában, sem elektronikus vagy mechanikus úton, sem fénymásolás, felvétel vagy más útján nem továbbítható. A AgfaPhoto nem tehető felelőssé azért, ha ezeket az utasításokat más készülékre alkalmazzák.
A jelen használati útmutató nem testesít meg szerződést.
A hibák, nyomtatási hibák és változtatások joga fenntartva.
