HASZNÁLATI ÚTMUTATÓ GFP 3502 GUDE

H Az eredeti használati utasítás fordítása 38

SÖVÍZHORDÓ SZIVATTYÚ

Mielött a gépet üzembehelyezi, kérem, figyelmesen sa el a használati utasítást.

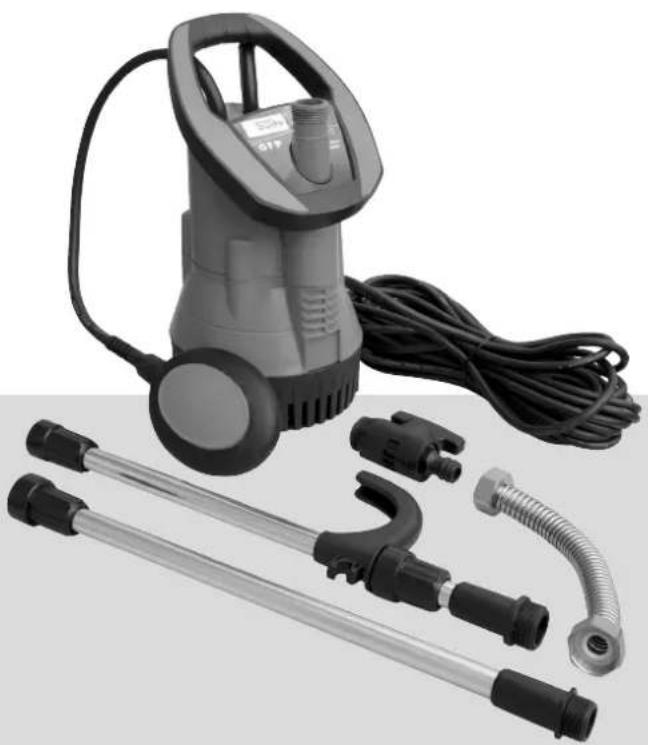

A csomagolás tartalma és a gép leírása (A.ábra)

1. Teleszkópikus cső (csavarmenet 3/4")

2. Szivattyú csatlakozó (26,5 mm külső csavarmenet 34 ")

3. Kapocs

4. Zárószelep

5. Markoló szállításhoz

6. Úszókapcsoló

7. Tápláló kábel

8. Szürö kupakja

9. Úszókapcsoló tartó

10. Flexibil spiráltömlő

11. Hordótartó hurok

GFP 3502 műszaki adatai

Csatlakozó: 230 V \~ 50 Hz Motorteljesítmény: 350 W

Max. szállított mennyiség: 3000 l/h

Max. szívó mélység: 5 m

Max. szállítási magasság: 10 m

Max. szemcse nagyság: 3 mm

Max. vízhömérséklet: 35° C

Tömlő csatlakozó: külső csavarmenet 3/4"

Védelmi tipus: IPX8

Súly: 4,3

kg

Jelzések a gépen

A termékre speciális:

A szivattyútestet töltse fel vízzel. A szivattyút a vízbe, megdöntött helyzetbensülyessze le.

Utasítások:

Használat előtt gondosan olvassa el a használati utasítást, s ismerkedjen meg a gép kezelésével.

Figyelmeztetés:

Vigyázz! Magas feszültség!	Figyelmeztetés automatikus bekapcsolódás lehetőségére

Tilalmak:

Tilos a kábelnél fogva kihúzni a konektorból!	Tilos a közlekedési médiumban tartózkodni

A termék biztonsága:

CE
A termék eleget tesz az illetékes EU normák követelményeinek

Környezetvédelem:

A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek!			A karton csomagolást, megsemmíslítésre, speciális hulladékgyűjtőbe adja át.
Hibás és/vagy már használhatatlan villany-, vagy elektrogépeket, erre specializált gyűjtőtelepre kell átadni.			Interseroh-Recycling

Verpackung:

Védje nedvesség ellenA csomagolást felállított helyzetben tartsa

Müszaki adatok:

Dugvilla	Motorteljesítmény
Szállított mennyiség A részecskék nagysága
A víz hőmérséklete	Szállítási magasság
Szívó mélység	Védelemtipus
Csatlakozás	Súly

EU AZONOSSÁGI NYILATKOZAT

Ezennel mi, a

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Németország

kijelentjük, hogy az alábbiakban megjelölt gépipari termék koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek.

A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényét veszti.

A gépek jelzése:

GFP 3502 hordószivattyú

Megr.szám:

# 94605

Illetékes EU előírások:

2006/95/EG

2004/108/EG

Használt harmonizált normák:

EN 60335-1:2012

EN 60335-2-41:2003+A1+A2

EN 62233:2008

ZEK 01.4-08

EN 55014-1:2006/+A1:2009

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

Dátum/a gyártó aláírása:

2010.09.1

Az aláíró személy adatai: Arnold úr, ügyvezető igazgató

Műszaki dokumentáció:

J. Bürkle FBL; QS

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.

Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.

A gyártó nem felel azokért a hibákért, melyek a gép szakszerütlen összeszerelésének és szakszerütlen hasznsnaílatának a következményei. A berendezést rendszeres időközökben ellenőrizze, hogy hibátlan állapotban legyen.

A szivattyút, minden üzembehelyezés előtt, vizuálisan ellenőrizze, nincs-e megrongálódva (elsősorban a villanyvezeték és a dugvilla). Szigorúan tilos a megrongálódott szivattyú használata.

Általános biztonsági utasítások

A MAGAS SZÍNVONALÚ BIZTONSÁG ÉRDEKÉBEN TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT:

A szivattyú nem alkalmas hosszú idejű használatra (pl. halastavakban, vagy patakokban cirkulációs szivattyúként használni). A gép élettartama ennek a használatnak megfelelően lerövidül. Használjon stopper órát és a munkaciklusok közé iktasson be megfelelő hosszú munkaszüneteket.

Tilos a szivattyút, nyomásnövelő berendezésként, a már meglévő vízvezetékhez csatolni.

A szivattyú nem alkalmazható hosszú idejű, automatikus biztosítékként ciszternák, vagy kutak túlfolyása ellen, vagy pincékben, a talajvíz regulációjára.

Tilos a szivattyút felügyelet nélkül hagyni, esetleges hibás működés esetén károkat okozhat. Az esetben, ha a szivattyút nem használja, feltétlenül kapcsolja ki az áramkörből.

Vigyázz: Kizárólag hiba elleni védőkapcsolóval szabad működtetni (a VDE előírás 702 fejezete szerint a max. hibaáram 30mA). Szükség esetén, forduljon, kérem, villanyszerelőhöz.

Vigyázz: Akadályozza meg, hogy a szivattyú szárazon, víz nélkül fusson.

- A gép kezelője, a munkahelyen, felelős harmadik személyek biztonságáért is (vízművek, stb.

- A gépet kizárólag hibaáram (FI) elleni védőkapcsolóval ellátott csatlakozóval szabad használni!

- Üzemeltetés előtt ki kell próbálni, hogy a megfelelő helyen vannak-e a szükséges elektro- védő berendezések.

• A gépet kapcsolja a konektorba.

- Ellenőrizze a feszültséget. A gép tipuscímkéjén feltüntetett adatoknak meg kell egyezniük az áramkör paramétereivel.

- Az esetben, ha a szivattyút halastavakban, kutakban, vagy az illetékes vízművekben használja, feltétlenül be kell tartani az illetékes ország, szivattyú használatára vonatkozó, érvényes előírásokat.

- A szivattyút, kinti környezetben (pl. halastavak), kizárólag H07RNF tipusú anyagból készült csatlakozó kábellel, vagy gumi hosszabbító kábellel szabad használni, mely eleget tesz a DIN 57282 vagy DIN 57245 norma követelményeinek.

- Az esetben, ha a szivattyú működik, a szivattyúzott médiumban tilos személyeknek, vagy állatoknak tartózkodnia (pl. medencék, pincék, stb.)

- A víz hőmérséklete nem lehet 35 °C -nál magasabb. A szivattyút kizárólag vizes közegben szabad használni, tílos más folyadék használata.

- A szivattyút kizárólag DIN 57282 vagy DIN 57245 norma szerinti H07RNF kábellel, vagy gumi hosszabbító kábellel szabad használni.

- Az áramkörbe kapcsolt szivattyút tilos a csatlakozó kábelnél fogva felemelni, vinni, vagy rögzíteni. Ügyeljen arra, hogy a csatlakozó konektor távol legyen a víztől, nedvességtől, s hogy a dugvilla is védve legyen a nedvességtől.

- A szivattyú üzembehelyezése előtt ellenőrizze, nincs-e a kábel és/ vagy a konektor megrongálódva.

- Feltöltés előtt, kiselejtezés után, javítás közben, karbantartás előtt a gépet ki kell kapcsolni az áramkörből.

- Annak érdekében, hogy a szivattyú hibás működése esetén (zavarok, esetleg hibák) megakadályozza, vagy megelőzze az esetleges

károk keletkezését (pl.elönött helyiségek, stb.), a tulajdonos (gépkezelő) köteles megfelelő biztonsági rendelkezéseket életbe léptetni (pl. veszélyjelző készülék, pót szivattyú, stb.).

• Az esetben, ha a szivattyú hibás, kizárólag autorizált szervíz javíthatja meg. Kizárólag eredeti alkatrészeket szabad használni.

• Figyelmeztetjük, hogy az érvényes előírások szerint, nem vállalunk felelösséget a gép által okozott károkért, az alábbi esetekben:

• Laikus javítás, melyet nem autorizált szervíz végez;

• Nem rendeltetés szerinti használat, esetleg ha nem tartja be a rendeltetés szerinti használatot;
• A szivattyú túlterhelése hosszú ideig tartó, szünet nélküli munkával;
• Fagyás, vagy más időjárási viszonyok által keletkezett hibák esetén;

A kellékekre ugyanezek az előírások vonatkoznak.

•

Az esetben, ha a tápláló kábel ongálódik, feltétlenül forduljon yszerelőhöz. Semmiképpen sem atja meg a gépet sajátkezüleg.

Tilos a gépet olyan személyeknek nálni, akik fizikai, szellemi, vagy torikus képességeik, vagy elégtelen udásukból kifolyólag, nem képesek a biztonságosan és szabályszerűen kezelni, abban az esetben sem, ha felügyelet alatt znának, vagy munka előtt ki lennének va a gép biztonságos használatáról.

Tilos a gépet felügyelet nélkül hagyni. Ne engedjen közelébe idegen személyeket, elsősorban keket. Tilos a gyerekeknek megengedni, hogy a használják.

Elektromos biztonság:

VIGYÁZZ! Áramütés veszélye! Áramütés veszélye fenyeget!

- Feltöltés előtt, kiselejtezés után, javítás közben, karbantartás előtt a gépet ki kell kapcsolni az áramkörből. A gépet kizárólag hibaáram (PRCD) elleni védőkapcsolóval ellátott csatlakozóval szabad használni.

Kérem, forduljon elektro- szakemberhez.

A gép címkéjén feltüntetett adatoknak meg kell egyeznie az áramkör paramétereivel.

A kábelt védje túlságosan magas hömérséklettöl, olajtól és éles tárgyaktól.

Általános utasítások:

Használat előtt a gépet vizuálisan ellenőrizze, hogy a szivattyú, főleg a tápláló kábel és a konektor, nincs-e megrongálódva.

Tilos megrongálódott szivattyút használni.

Üzemzavar esetén a szivattyút próbáltassa ki a GÜDE Servicevel, vagy autorizált villamos szakemberrel.

A szivattyú szárazfutásának megakadályozása érdekében ügyeljen, kérem, arra, hogy a szívócső vége állandóan a szivatott médiumban legyen.

A szivattyút, minden üzembehelyezés előtt, töltse fel, illetve töltse túl a szivatott folyadékkal, egészen addig, mig a folyadék már kifolyik belőle!

Az esetben, ha a szivattyút a háztartás vízzel való ellátására használja, vegye figyelembe a helyi hatóságok vízre és szennyvízre vonatkozóelőírásait.

Továbbá be kell tartani a DIN 1988 utasításait.

Rendeltetés szerinti használat

A szivattyú kizárólag háztartás, kertek, udvarok és a mezőgazdaság tiszta vízzel való ellátására szolgál.

Maradékveszélyek és óvintézkedések

Elektromos maradékveszély

Veszély	Következmény	Óvintézkedés/ek
Közvetlen érintkezés árammal	Áramütés Hibaáram elleni védőkapcsoló FI
Nem közvetlen érintkezés árammal	Áramütés médiumon keresztül	Hibaáram elleni védőkapcsoló FI

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét.

A sebesültet nyugtassa meg, s védje további balesettől.

A DIN 13164 szabvány szerint, az esetleges balesetek esetére, a munkahelyen mindig kéznél legyen az elsősegély készlet. Azt a dolgot, amit a készletböl kivesz, azonnal vissza kell pótolni.

Az esetben, ha segítséget hív, az alábbi adatokat jelentse be:

1. A baleset színhelye
2. A baleset tipusa
3. Sebesültek száma
4. A sebesülés tipusai

Megsemmisítés

A megsemmisítési utasítások a gépen, resp. a csomagoláson elhelyezett piktogramokból olvashatók le. Az egyes jelzések magyarázata a „Jelzések a gépen“ fejezetben találhatók.

A csomagolás megsemmisítése

A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van kiválasztva, tehát reciklálható.
A csomagoló anyag körforgalomba való visszatérése nyersanyagot spórol meg és csökkenti a hulladék mennyiségét.
A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget!
Tehát a csomagoló anyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg.

Követelmények a gép kezelőjére

A gép kezelője, használat előtt, figyelmesen olvassa el a használati utasítást.

Szakképzettség

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges

Minimális korhatár

A géppel kizárólag 18 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében.

Képzés

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Servis

Vannak műszaki problémái? Reklamació? Alkatrészre, vagy használati utasításra van szüksége? Web oldalunkon a www.guede.com címen fordulhat szervíz szolgálatunkhoz, ahol azonnal, minden bűrökráciát kizárva, segítségére leszünk. Kérem, segítsen nekünk, hogy segíthessünk Önnek. Gépe identifikációjához szükségünk van a sorozatszámra, a termék számára és a gyártási évre. Ezt az adatokat megtalálja a gép tipuscímkéjén. Hogy ezek az adatok mindig kéznél legyenek, írja be, kérem, ide:

Sorozatszám:

Megrendelési szám:

Gyártási év:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Szállítás és raktározás

Téli raktározás alatt ügyelni kell arra, hogy a gépben ne maradjon víz, különben a fagy a gépet tönkre teheti. A szivattyút, minden szállítás előtt, kapcsolja ki az áramkörbőll

A szivattyúból engedje ki a folyadékot és tárolja fagymentes helyen. A mechanikai tömítések ragadását részben azzal akadályozhatja meg, hogy a szivattyút kiöblíti megfelelő olajjal (pl. növényi olaj).

Szerelés és első üzembehelyezés

Biztonsági utasítások első üzembehelyezéshez

Vigyázz: A szivattyút nem szabad üresen dtetni!

A gép kezelője, a szivattyú használata közben, (vízművek, stb.) felelős harmadik személy biztonságáért.

A gépet kizárólag hibaáram (PRCD) elleni védőkapcsolóval ellátott csatlakozóval szabad használni!

Az üzembehelyezés előtt villanyszerelővel meg kell állapíttatni, rendben van-e minden biztonsági berendezés, ami a villanyárammal működő gépek elengedhetetlen tartozéka.

A gépet az áramkörbe, a konektoron keresztül kell bekapcsolni.

Ellenőrizze a feszültséget. A gép tipuscímkéjén lévő adatoknak meg kell egyezniük az áramkör feszültségével.

A dugvillával ellátott tápláló kábelt minden használat előtt ellenőrizze, nincs-e megrongálódva. A meghibásodott kábelt feltétlenül, haladéktalanul, cseréltesse ki autorizált szervizzel/villanyszerelővel. A konektort kizárólag olyan helyre kell felszerelni, ahol nem fenyeget árvízveszély.

Az esetbeben, ha a szivattyút halastavakban, kutakban, stb.használja, feltétlenül tartsa be az illetékes ország, szivattyú használatára vonatkozó előírásait.

Azokat a villanymotorral működő szivattyúkat, melyeket kinti környezetben használ (pl. halas tavakban), a DIN 57282 esetleg DIN 57245 norma szerinti, H07RNF típusú gumizott villanykábellel kell ellátni.

Ha a szivattyú működik, a szivatott folyadékban nem szabad sem embereknek, sem állatoknak tartózkodni (pl. úszó medencékben, pincékben, atd.)

A szívatott folyadék hőmérséklete nem haladhatja meg a +35 °C.

Az esetben, ha hosszabbító kábelt használ, ez, a DIN 57282 vagy DIN 57245 norma szerint, kizárólag H07RNF típusú gumizott kábel lehet. Az áramkörbe kapcsolt szivattyút tilos megérinteni, tilos a kábelnél fogva felemelni, vagy szállítani.

Ügyeljen arra, hogy a konektor megfelelő távolságban legyen víztöl, nedvességtöl, s a dugvilla védve legyen a nedvességtöl.

A szivattyú üzembehelyezése előtt győződjön meg arról, hogy a villanyvezeték és/ vagy a konektor nincs-e megrongálódva.

A szivattyún végzendő bármely munka előtt, a gépet feltétlenül kapcsolja ki az áramkörből, a dugvilla konektorból való eltávolításával.

A szivattyút tilos nyirkos aknákba szerelni (rövidzárlat, rozsdásodás veszélye)!

Az esetleges károk megakadályozása/prevenció érdekében (pl. vizzel elárasztott helyiségek), melyeknek nem a szivattyú megfelelőtlen müködése az oka, (hiba, üzemzavar) a tulajdonos (kezelő) köteles megfelelő biztonsági intézkedéseket tenni (vészjelző berendezés beszerelése, pótszivattyú, stb.)

Az esetben, ha a szivattyú hibás, kizárólag autorizált szervízben lehet megjavíttatni, eredeti alkatrészek használatával.

Figyelmeztetjük arra, hogy érvényes normák szerint, a gépeink által okozott károkért, az alábbi esetekben, nem vállalunk felelösséget :

Laikus javítások, melyeket nem autorizált szervízszolgálat végzett el;

Az esetben, ha a gépet nem arra a célra használta, melyre rendelve van, s mely használat nincs összhangban az utasításokkal;

A szivattyú túlterhelése hosszú ideig tartó üzemeltetéssel; Tilos a gépet olyan személyeknek használni, akik fizikai, szellemi, vagy szenzorikus képességeik, vagy elégtelen szaktudásuk alapján nem képesek a gépet biztonságosan és szabályszerűen kezelni, s azt abban az esetben sem, ha felügyelet alatt dolgoznának, vagy munka előtt ki lennének oktatva a gép biztonságos használatáról.

A gép nem gyerekjáték. A gyerekek nem képesek felfogni azt a veszélyt, amit gép számukra jelenthet. Tilos a gyerekeknek megengedni, hogy a gépet használják.

Hő elleni biztosíték

Az elektromotor belsejébe szonda van beépítve, mely bizonyos hőmérséklet tüllépése után, a szivattyút automatikusan kikapcsolja, majd lehülés után, újra működni kezd. Így nem csőkken a szivattyú élettartama, s meg lesz akadályozva a villanymotor hő általi károsodása is.

Hö elleni biztosíték/motor védörelé

A lehülési idő kb. 25 percig tart, ezután a szivattyú automatikusan bekapcsolódik. Akadályozza meg azt a veszélyes helyzetet, mely a motor automatikus bekapcsolásával keletkezik. Az esetben, ha a motor védőreléje kikapcsolódik, esetleg bekapcsolódik, feltétlenül keresse meg és távolítsa el a hiba okát (lásd.

"Hibakeresés"). Az itt leírtakat nem szabad útmutatónak tekinteni "otthoni javításhoz", ugyanis a javító munka speciális szaktudást követel. Az esetleges üzemzavarok esetén feltétlenül forduljon a szakszervízhez.

Kezelés

1. A teleszkópikus csövet (1), a belső csavarmenettel, szorítsa rá a szivattyú (2) csavarmenetére az A.ábra szerint.

2. Lazlítsa meg a teleszkópikus cső kapcsát (3) és állítsa be az illetékes esővízgyűjtő medence, resp. barrel magassága szerint.

3. Az esetben, ha a vizet mélyebb medencékből (max. 5 m) akarja szivatni, a szállításra szolgáló fogantyún, húzzon keresztül kötelet, s így biztosítsa be.

A szivattyút úgy állítsa az esővízgyűjtő medencébe, hogy a zárószelep (4) ne legyen besüllyesztve az esővízgyűjtő medencébe. A zárószelep (4), a szivattyú működése alatt, vízcsapként működik.

A hordószivattyú használata

Használat: A hordószivattyú, elsősorban, esővíz, esővízgyűjtő medencéből való átszivattyúzására szolgál. Ideális öntöző berendezések működtetésére és vízrezervoárok (barell), vagy öntözőkannák, teleszkópikus csövön lévő zárószeleppel (4) való töltésére.

Ötlet: Az esetben, ha 19 mm-es (3/4") csövet használ, számítson arra, hogy az öntöző berendezésekben a víz nyomása magasabb lesz (magasabb öntöző teljesítmény), ami a cső belsejében lévő kisebb súrlódás eredménye.

Teleszkópikus cső

A teleszkópikus csövet 62, vagy 91 cm-re állíthatja be. A szivattyút így, hozzá alkalmaztahja, a hordók különféle mélységéhez. A görbitett kapcsolónak köszönhetően a szivattyút fel lehet akasztani az esővizgyűjtő medencébe, ami azért is előnyös, ugyanis így, az esővizgyűjtő medencéből, az esetleges szennyeződés nem kerül a szivattyúba.

Kezelési használati utasítás

VIGYÁZZ: A szivattyú, az áramkörbe való bekapcsolást követően, azonnal megindul!

A gép üzembehelyezése előtt feltétlenül olvassa el a használati utasítást.

Tartsa be az utasításban lévő biztonsági előírásokat.

Viselkedjen felelősségteljesen a többi személlyel szemben.

Utasítás lépésről lépésre

• A teleszkópikus csövet kapcsolja a szivattyúhoz
• A kapcsot állítsa be a kívánt magasságra
• A szivattyút süllyessze a vizet tartalmazó edénybe és zárja be a zárószelepet
• A szivattyút kapcsolja be az áramkörbe
• A zárószelep kinyitása után kezdheti a vizet szivatni

Gépszemlék és karbantartás

Vigyázz: A szivattyún végzendő bármely munka előtt za ki a dugvillát a konektorból!

A szűrő tisztítása

A hordószivattyú nem igényel semmiféle karbantartást.Integrált szűrővel van ellátva, mely megakadályozza a szivattyú és a hozzá kapcsolt berendezések szennyeződését. A szűrőt, a víz szennyeződésének függvényeként, időnként ellenőrizni kell, s szükség esetén, az alábbiak szerint, ki kell tisztítani:

Lásd. B. ábra

1. Csavarozza le a szürő kupakját (8).

2. Emelje ki a szűrőbetétet (B.ábra, nyíl)

3. A szűrőbetétet mossa le forró vízzel és helyezze vissza.

4. A szűrő kupakját csavarozza vissza.

Vigyázz: A szivattyútest csavarozása le van pecsételve.

A villamos berendezésen kizárólag műszaki szakszervíz dolgozhat.

Az esetben, ha fagyveszély fenyeget, a szivattyút raktározza fagymentes, száraz helyen.

A feltüntetett eseteken kívül, a szivattyún kizárólag szakszervíz végezhet javítást.

A gépszemlére és karbantartásra vonatkozó biztonsági utasítások

Bármilyen karbantartási munkák előtt, a szivattyút feltétlenül kapcsolja ki az áramkörből (a dugvilla konektroból való eltávollításával) és bizonyosodjon meg arról, hogy a szivattyú nem kapcsolódíhat be.

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Gépszemlék és karbantartások terve

Időközök	Teendő
A szennyeződés foka függvényében szükség szerint	Tisztítsa ki a szűrőt

Üzemzavarok – okok - eltávolításuk

VIGYÁZZ: a szivattyún végzendő bármely munka elött kapcsolja ki a gépet az áramkörböl!

Üzemzavar	Okok Eltávolítás
A motornem lépműködésbe	Nincs az áramkörbenfeszültségA szivattyú kereke levan blokkolva.	Ellenőrizze afeszültségetA ventilátor fedelénkeresztül, csavarhúzósegítségével, forgassameg a motor tengelyét(tegye szabaddá acsúszógyűrűkösszeragadttömitésétől).
A szivattyúnem szív	Túlságosan magas aszívó magasság	Ellenőrizze a szívómagasságot.
A szivatottvízmennyiség e nemelegendő	Túlságosan nagy aszívó magasságSzennyezett szűrő	Ellenőrizze a szívómagasságot.Tisztítsa ki a szűrőt
Ahőkapcsolókikapcsolja a szivattyút	A szivattyútkikapcsolta a hőelleni védőkapcsoló,ugyanis túl vanhevülve.A szennyeződés (pl.kavics) leülepedett aszívó nyílásban.	A gépet hagyja kihülni!A szivattyút szerelje le és tisztítsa ki.Vigyázzon, nehogyidegen anyagokatszívjon be.

GÜDE GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland
