Termék típusa	Vezeték nélküli fúró-csavarbehajtó
Márka	Bosch
Modell	GSR Professional 14,4 V-LI
Kategória	Fúrógép
Névleges feszültség	14,4 V
Üresjárati fordulatszám (1. fokozat)	0 – 450 ford./perc
Üresjárati fordulatszám (2. fokozat)	0 – 1450 ford./perc
Max. nyomaték kemény / puha csavarozáshoz	50 / 22 Nm
Max. fúrási átmérő (acél)	13 mm
Max. fúrási átmérő (fa)	32 mm
Max. csavarátmérő	7 mm
Tokmány befogási tartománya	1,5 – 13 mm
Orsómenet	1/2"
Súly (EPTA 01:2014 szerint)	1,6 – 1,9 kg
Akkumulátor típusa	Lithium-ion (GBA 14,4V...)
Ajánlott töltő	AL 18... / GAL 3680
Hangnyomásszint	71 dB(A)
K bizonytalanság (zaj)	3 dB
Rezgés (fémfúrás)	a_h = 2,5 m/s², K = 1,5 m/s²
Rezgés (csavarozás)	a_h = 1,5 m/s², K = 1,5 m/s²
Hőmérséklet-tartomány (töltés)	0 °C … +45 °C
Hőmérséklet-tartomány (üzem)	−20 °C … +50 °C
Tokmány kapacitása	Automatikus
Fokozatok száma	2 (mechanikus)
Nyomaték előválasztás	20 pozíció
Lassítófék	Igen
Automatikus orsózár	Igen (Auto-Lock)
Túlmelegedés elleni védelem	Igen
Akkumulátor töltöttségjelző	3 zöld LED

Gyakran ismételt kérdések - GSR Professional 14 4 V-LI BOSCH

Hogyan töltsem fel a Bosch GSR 14,4 V-LI fúrógép akkumulátorát?

Csak az ajánlott töltőt használja (AL 18... vagy GAL 3680). Csatlakoztassa a töltőt a hálózathoz, helyezze be az akkumulátort a töltőbe. A töltés automatikus; a LED-ek jelzik az állapotot. Az új akkumulátort az első használat előtt teljesen fel kell tölteni.

Mennyi a hozzávetőleges töltési idő?

A töltési idő a töltőtől és az akkumulátor állapotától függ. Általában 30-60 perc egy teljes feltöltés szabványos töltővel.

Hogyan változtassam meg a forgásirányt?

Használja a forgásirány kapcsolót (7. jelölés). Tolja balra a jobb forgáshoz (fúrás/csavarozás), jobbra a bal forgáshoz (kicsavarás). Csak akkor kapcsoljon, ha a szerszám áll.

Hogyan állítsam be a csavarozási nyomatékot?

Forgassa el a nyomaték előválasztó gyűrűt (2. jelölés) a kívánt számú kattanásig (20 pozíció). Az alacsony beállítással a csavar vagy az anyag károsítása nélkül csavarozhat. Fúráshoz állítsa a gyűrűt a fúrás szimbólumra (utolsó kattanás).

Használhatok 13 mm-es fúrószárakat acélban?

Igen, a maximális fúrási átmérő acélban 13 mm. Használjon jól élezett HSS fúrószárakat, és szükség esetén kenje.

Mit tegyek, ha a fúrógép hirtelen leáll?

Ennek oka lehet túlterhelés vagy túlzott hőmérséklet. Hagyja lehűlni a szerszámot. Ha az akkumulátor lemerült, töltse fel. Ellenőrizze azt is, hogy a fúrószár nincs-e beszorulva.

Hogyan karbantartsam a fúrógépet?

Rendszeresen tisztítsa a szellőzőnyílásokat száraz ecsettel. Tisztítás előtt vegye ki az akkumulátort. Ne használjon vizet. Tárolja a szerszámot száraz, mérsékelt hőmérsékletű helyen.

Milyen típusú akkumulátort használhatok?

Csak Bosch GBA 14,4 V sorozatú lítium-ion akkumulátorokat használjon (pl. GBA 14,4V...). Ne használjon más márkájú vagy feszültségű akkumulátorokat.

Hogyan tudom meg, hogy az akkumulátor feltöltődött?

Nyomja meg a gombot (10. jelölés) álló helyzetben. A 3 zöld LED jelzi a töltöttségi szintet: 3 LED = ≥2/3, 2 LED = ≥1/3, 1 LED = <1/3, 1 villogó LED = tartalék. Ha nincs LED, az akkumulátor hibás.

Mi a szerszám garanciája?

A Bosch 2 év jogi garanciát biztosít. A pontos feltételeket a szerszámmal együtt kapja. Őrizze meg a számlát. Javítás esetén vegye fel a kapcsolatot a Bosch vevőszolgálatával.

HASZNÁLATI ÚTMUTATÓ GSR Professional 14 4 V-LI BOSCH

hu Eredeti használati utasítás

Nabíjanie akumulátorov

Biztonsági előírások

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

Olvassa el az összes bizton- sági figyelmeztetést és elő-

írást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket megyújthatják.
Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel el-

Magyar|101

látott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

▶ Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütögépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
Tartsa távol az elektromos kéziszerszámot az esötöl vagy nedvességtöl. Ha viz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az aramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinal és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábitószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindig viseljen védőszeműveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.
- Kerülje el a készülék akaratlan üzembe helyezését. Gyöződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött bedugná a csatlakozó dugót a dugaszoláljzatba, csatlakoztatná az akkumulátor-csomagot, és mielött felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú haját a mozgó alkatrészek magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezések, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően müködnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámól, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüll elektromos kéziszerszámokat olyhen helya tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsnek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata elött javítassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégitő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, betét-szerszámokat stb. csak ezen előírásoknak és az adott készüléktipusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel-tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

102 | Magyar

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata

Az akkumulátort csak a gyártó által ajánlott töltökészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kis-méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.

Szervíz-ellenőrzés

- Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások fúrógépekhez és csavarozógépekhez

Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszernszám vagy a csavar feszültség alatt álló, kivülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrésési szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Ha az elektromos kéziszerszámmal pótfogantyúk is szállításra kerültek, használja azokat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet.
A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vizvezetéket szakít meg, anyagi károk keletkeznek.
Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számitson nagy reakciós nyomatekokra, amelyek egy visszarugás esetében felléphetnek. A betétszerszám leblokkol, ha: - az elektromos kéziszerszámot túlterhelik vagy - beékelődik a megmunkálásra kerülő munkadarabba.
Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel.
▶ A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

▶ Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyű fémek pora éghető és robbanásveszélyes.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.

Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély.

Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegöt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Az akkumulátort csak az Ön Bosch gyártmányú elektromos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülések-hez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám csavarok becsavarására és kihajtására, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál.

Az elektromos kéziszerszám lámpája az elektromos kéziszerszám közvetlen munkaterületének megvilágítására szolgál, a háztartásban lévő helyiségek megvilágítására nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 Gyorsbefogó fúrótokmány
2 Forgató nyomaték előválasztó beállító gyűrű
3 Fokozatválasztó kapcsoló
4 Csavarozó betét (bit) ^*
5 Akkumulátor reteszelés feloldó gomb
6 Akkumulátor
7 Forgásirány-átkapcsoló
8 Be-/kikapcsoló
9 Fogantyú (szigetelt fogantyú-felület)

Magyar|103
10 Feltöltési szintjelző display gomb ^A
11 Akkumulátor feltöltési kijelző*
12 Univerzális bittartó*
'A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok

Akkumulátoros fúró- és csavarozógép GSR 14,4 V-LI GSR 18 V-LI
Cikkszám	3 601 ... H60 4.. H60 3..
Névleges feszültség	V= 14,4 18
Üresjáratí fordulatszám
- 1 . f o k o z a t	perc 1	0 - 450	0 - 5 0 0
- 2 . f o k o z a t	perc 1	0 - 1450	0 - 1 6 0 0
Maximális forgatónyomaték kemény/puha csavarozásnál az ISO 5393 szerint	Nm 50/22* 56/26*
Legnagyobb fúró-∅
- A c é l b a n	mm	13	13
- F á b a n	mm	32	35
Legnagyobb csavar-∅	mm	7	8
Tokmányba befogható méretek	mm	1,5 - 13	1,5 - 13
Fúróorsó menete		1/2"	1/2"
Súly az „EPTA-Procedure 01:2014" (01:2014 EPTA-eljárás) szerint	kg	1,6 - 1,9*	1,7 - 2,2*
Megengedett környezeti hömérséklet
- a töltés során	°C	0...+45	0...+45
- a z ü z e m š és a tárolás során	°C	-20...+50	-20...+50
Javasolt akkumulátorok		GBA 14,4V...	GBA 18V... W
			AL 18..
Javasolt töltőkészülékek		AL 18..	GAL 3680
*a felhasznált akkumulátortól függően			GAL 18V... W**
** korlátozott teljesítmény <0 °C hömérsékletek esetén
*** csak induktív akkumulátorokhoz

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745-2-1 szabványnak megfelelően kerültek meghatározásra.

A készülék A-értékelésű tipikus hangnyomásszintje 71 dB(A). Bizonytalanság K=3 dB.

A munkavégzés alatti zajszint túllépheti a 80 dB(A)-t.

Viseljen fülvédöt!

a, rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745 szabvány szerint:

Fúrás fémekben: a_n=2,5m/s²,K=1,5m/s² .

Csavarozás: a_n=1.5m/s , K=1.5 m/s ²

Az ezen előirásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkalma-zási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozé-kokkal vagy nem kielégítő karbantartás mellett használják, a

rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidöre vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betélszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelöségi nyilatkozat

CE

Egyedüli felelöséggel kijelentjük, hogy a „Müszaki adatok” leírt termék megfelel a 2009/125/EK (1194/2012. rendelet), 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt idevágó előirásoknak és megfelel a következő szabványoknak: EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581.

Bosch Power Tools 1 609 92A 2D5 | (30.9.16)

104 | Magyar

Amüszaki dokumentációja (2006/42/EK) a következő helyen található:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Az akkumulátor feltöltése

Csak a tartozékok oldalán megadott töltökészülékeket használja. Csak ezek a töltökészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltó-készülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az „elektronikus cellavédelem (Electronic Cell Protection = ECP)“ védi a mély kisüléstől. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

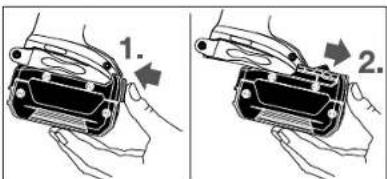

Az akkumulátor kivétele

A 6 akkumulátor két reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor az 5 akkumulátor reteszelés feloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.

A 6 akkumulátor kivételéhez nyomja meg az 5 reteszelésfeloldó gombot és húzza ki az akkumulátort előrefelé az elektromos kéziszerszámból. Ne eröltesse a kihúzást.

Akkumulátor feltöltési kijelző (lásd az „A” ábrát)

Az akkumulátor feltöltési szintjelző display három 11 zöld LED-je a 6 akkumulátor töltési szintjét mutatják. A feltöltési szintet biztonsági meggondolásokból csak álló elektromos kéziszerszám mellett lehet lekérdezni.

A töltési szint kijelzéséhez nyomja meg a 10 gombot. Erre el- távolitott 6 akkumulátor esetén is van lehetőség.

LED Kapacitás

Folyamatos fény, 3 x zöld	≥2/3
Folyamatos fény, 2 x zöld	≥1/3
Folyamatos fény, 1 x zöld	<1/3
Villogó fény 1 x zöld	tartalék

Ha a 10 nyomógomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

Szerszámcse (lásd a „B” ábrát)

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállitáshoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba. Elenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Ha a 8 be /kikapcsoló nincs benyomva, a fúróorsó automatikusan reteszelve van. Igy a fúrótokmányba helyezett betét-szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse-rélni.

Az 0 irányba való forgatással nyissa szét az 1 gyorsváltó fúró-tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba.

Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüvelyét kézzel a 2 irányba, amig megszűnik a recsegő hang. Ezzel a fúrótokmány automatikusan reteszelésre kerül.

A reteszelés automatikusan feloldódik, ha a szerszám eltávolításához a hüvelyt ellenkező irányban elforgatja.

Por- és forgácselszívás

- Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok räkkeltó hatásúak, föleg ha afaanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

- Gondoskodjon a munkahely jó szellőztetéséröl.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előirásokat.

Üzemeltetés

Üzembe helyezés

Az akkumulátor beszerelése

Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Bosch-gyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tűzet okozhat.

Állitsa a 7 forgásirányváltó kapcsolót a középső helyzetbe, hogy meggátolja az elektromos kéziszerszám akaratlan bekapcsolását.

Tolja be a megtöltött 6 akkumulátort előlről az elektromos ké ziszerszám lábrészébe. Nyomja be az akkumulátort teljesen a lábrészbe, amig a piros sáv már egyáltalán nem látható és az akkumulátor biztonságosan reteszelésre kerül.

Forgásirány beállítása (lásd a „C” ábrát)

A 7 forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a 8 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el üt közésig balra a 7 forgásirány-átkapcsolót.

Balra forgás: Csavarok és anyák meglazításához, illetve kihajtásához tolja el ütközésig jobbra a 7 forgásirány-átkapcsolót.

A forgató nyomaték előválasztása

A 2 forgatónyomaték előválasztó beállító gyűrűvel a szükséges forgató nyomaték 20 fokozatban előre kiválasztható. Helyes beállítás esetén a betétszerszám leáll, amikor a csavar feje egy sikban áll az anyaggal, illetve ha a készülék elérte a beállított forgató nyomatékot.

A csavarok kihajtásához állitson be szükség esetén egy magasabb fokozatot, illetve állitsa át a „Fúrás”.

Mechanikus fokozatválasztás

A 3 fokozatváltó kapcsolót mind álló, mind működésben lévő elektromos kéziszerszámon át lehet állítani. Ezt teljes terhelés, vagy maximális fordulatszám mellett azonban ne tegye.

A 3 fokozatváltó kapcsolóval 2 különböző fordulatszám tartományt lehet előre kijelölni.

I. fokozat:

Alacsony fordulatszám tartomány; csavarozáshoz vagy nagy fúróátmérővel végzett fúráshoz.

II. fokozat:

Magas fordulatszám tartomány; kis fúróátmérővel végzett fúráshoz.

Ha a 3 fokozatváltó kapcsolót nem lehet ütközésig elforditani, akkor forgassa el kissé a fúróval a fúrótokmányt.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 8 be-/kikapcsolót.

Az elektromos kéziszerszám kikapcsolásához engedje el a 8 be-/kikapcsolót.

Az energia megtakaritására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát a 8 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni.

A 8 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordulatszámot eredményez. A nyomás növelésekor a fordulatszám is megnövekszik.

Teljesen automatikus orsóreteszelés (Auto-Lock)

Ha a 8 be-/kikapcsoló nincs benyomva, a fúróorsó és ezzel a szerszámbefogó egység is automatikusan reteszelve van. Így a csavarokat kimerült akkumulátor mellett, illetve az elektromos csavarozógép csavarhúzóként való használatával is be lehet csavarni.

Kifutó fék

A 8 be-/kikapcsoló elengedésekor a fúrótokmány lefékeződik és ez meggátolja a betétszerszám utánfutását.

A csavarok behajtásakor a 8 be-/kikapcsolót csak akkor engedje el, ha a csavar már egy síkban be van hajtva a munkadarab felületébe. A csavarfej ekkor nem hatol be a munkadarabba.

Hömérsékletfüggő túlterhelésvédelem

A rendeltetésnek megfelelő alkalmazással az elektromos kéziszerszámot nem lehet túlterhelni. Túl erős terhelés esetén, valamint ha az akkumulátor hőmérséklete meghaladja a 65°C hőmérsékletet, az elektronika kikapcsolja az elektromos kéziszerszámot, amíg az ismét el nem éri az optimális üzemí hőmérsékletét.

Munkavégzési tanácsok

Az elektromos kéziszerszámot csak kikapcsolt készülék mellett tegye fel a csavarra. A forgó betétszerszámok lecsúszhatnak.

Ha az elektromos kéziszerszám elektrosztatikusan feltöltödik, a beépített elektronika kikapcsolja az elektromos kéziszerszá-mot. Az elektromos kéziszerszám ismételt üzembe helyezésé-hez nyomja meg a 8 be-/kikapcsolót.

Tippek

Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehütéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa.

Fémben való fúráshoz csak kifogástalan, kiélesített HSS-fúrót (HSS = nagyteljesítményű gyorsvágó acél) használjon. A Bosch-cég tartozék-programja garantálja a megfelelő minőséget.

Ha nagyobb, hosszabb csavarokat akar kemény anyagba becsavarozni, akkor célszerű a menet magátmérőjének megfelelő, a csavar hosszúságának ²/₃ -át kitevő megfelelő hosszúságú furatot előfúrni.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtöl és a víztöl.

Az akkumulátort csak a -20°C ... 50°C hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Idönként tisztilsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.

106 | Magyar

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előirásokat.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szallításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintése-kor bekapcsolódó készülék serüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyilásait, hogy jól és biztonságosan dolgozhasson.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a cimen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szivesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyōmrǒi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

Szállítás

A termékben található lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény elökészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Hulladékkezelés

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az „Szállitás” fejezetben, a 107 oldalon leírtakat.

A változtatások joga fenntartva.

Русский|107

Русский
