Produkttyp	Sladdlös borrskruvdragare
Märke	Bosch
Modell	GSR Professional 14,4 V-LI
Kategori	Borr
Märkspänning	14,4 V
Tomgångsvarvtal (1:a växeln)	0 – 450 varv/min
Tomgångsvarvtal (2:a växeln)	0 – 1450 varv/min
Max vridmoment hård/mjuk skruvning	50 / 22 Nm
Max borrdiameter (stål)	13 mm
Max borrdiameter (trä)	32 mm
Max skruvdiameter	7 mm
Chuckens spännområde	1,5 – 13 mm
Spindelgänga	1/2"
Vikt (enligt EPTA 01:2014)	1,6 – 1,9 kg
Batterityp	Litiumjon (GBA 14,4V...)
Rekommenderad laddare	AL 18... / GAL 3680
Ljudeffektnivå	71 dB(A)
Osäkerhet K (buller)	3 dB
Vibrationer (borrning i metall)	a_h = 2,5 m/s², K = 1,5 m/s²
Vibrationer (skruvning)	a_h = 1,5 m/s², K = 1,5 m/s²
Temperaturområde (laddning)	0 °C … +45 °C
Temperaturområde (drift)	−20 °C … +50 °C
Chuckens kapacitet	Automatisk
Antal växlar	2 (mekanisk)
Vridmomentförinställning	20 lägen
Broms	Ja
Automatisk spindellåsning	Ja (Auto-Lock)
Termiskt överbelastningsskydd	Ja
Batteriladdningsindikator	3 gröna LED

Vanliga frågor - GSR Professional 14 4 V-LI BOSCH

Hur laddar jag batteriet på Bosch GSR 14,4 V-LI borrmaskin?

Använd endast rekommenderad laddare (AL 18... eller GAL 3680). Anslut laddaren till elnätet, sätt i batteriet i laddaren. Laddningen är automatisk; LED-lampor indikerar status. Ett nytt batteri måste laddas fullt före första användning.

Vad är ungefärlig laddningstid?

Laddningstiden beror på laddaren och batteriets status. Vanligtvis 30 till 60 minuter för full laddning med en standardladdare.

Hur ändrar jag rotationsriktningen?

Använd rotationsriktningsomkopplaren (markering 7). Skjut den åt vänster för högerrotation (borrning/skruvning), åt höger för vänsterrotation (lossning). Växla endast när verktyget står stilla.

Hur ställer jag in vridmomentet för skruvning?

Vrid på vridmomentförinställningsringen (markering 2) till önskat antal markeringar (20 lägen). En låg inställning gör att du kan skruva utan att skada skruven eller materialet. För borrning, sätt ringen på borsymbolen (sista läget).

Kan jag använda 13 mm borr i stål?

Ja, maximal borrdiameter i stål är 13 mm. Använd vassa HSS-borrar och smörj vid behov.

Vad gör jag om borrmaskinen stannar plötsligt?

Det kan bero på överbelastning eller för hög temperatur. Låt verktyget svalna. Om batteriet är urladdat, ladda det. Kontrollera också att borren inte är blockerad.

Hur underhåller jag borrmaskinen?

Rengör regelbundet ventilationsöppningarna med en torr pensel. Ta bort batteriet före rengöring. Använd inte vatten. Förvara verktyget på en torr och tempererad plats.

Vilken typ av batteri kan jag använda?

Använd endast Bosch litiumjonbatterier från serien GBA 14,4 V (t.ex. GBA 14,4V...). Använd inte andra märken eller spänningar.

Hur vet jag om batteriet är laddat?

Tryck på knappen (markering 10) när maskinen är avstängd. De 3 gröna LED-lamporna visar nivån: 3 LED = ≥2/3, 2 LED = ≥1/3, 1 LED = <1/3, 1 blinkande LED = reserv. Om ingen LED lyser är batteriet defekt.

Vilken garanti har detta verktyg?

Bosch erbjuder lagstadgad 2 års garanti. Exakta villkor medföljer verktyget. Spara kvittot. För reparationer, kontakta Boschs kundtjänst.

BRUKSANVISNING GSR Professional 14 4 V-LI BOSCH

Indstil omdrejningstal

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla säkerhetsanvis

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

• Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
  Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
  Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Häll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltelfter elverktygets typ och användning risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
• Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

Svenska|55

Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, längt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▶ Overbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
- Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oav-siktlig kontakt spola med vatten. Om vätska kommer i

kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner och skruvdragare

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metaldelar under spänning och leda till elstöt.
Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget.
Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
- Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om:

—elverktyget överbelastas eller —snedvrids i arbetsstycket.

Håll stadigt tag i elverktyget. Vid idragning och urdragning av skruvar kan kortvarigt höga reaktionsmoment uppstå.
- Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
▶ Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.

I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

56|Svenska

Ändamålsenlig användning

Elverktyget är avsedd för i- och urdragning av skruvar samt för borrning i trä, metall, keramik och plast.

Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Snabbchuck
2 Ställring för vridmomentsförval
3 Växellägesomkopplare

4 Skruvbits*
5 Batteriets upplåsningsknapp
6 Batteri
7 Riktningsomkopplare
8 Strömställare Till/Frän
9 Handgrepp (isolerad greppyta)
10 Knapp för indikering av laddtillständ*
11 Indikering av batteriets laddningstillständ*
12 Universalbitshållare*

"I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Sladdlös borrskruvdragare GSR 14,4 V-LI GSR 18 V-LI
Produktnummer	3 601 ... H60 4.. H60 3..
Märkspänning	V= 14,4 18
Tomgångsvarvtal
- 1 . v ä x e l l ä g e t	min-1	0 - 450	0 - 5 0 0
- 2 . v ä x e l l ä g e t	min-1	0 - 1450	0 - 1 6 0 0
max. vridmoment hårt/mjukt skruvförbandenligt ISO 5393	Nm 50/22* 56/26*
max. borr ∅
- S t ä l	mm	13	13
- Trå	mm	32	35
max. skruv-∅	mm 7 8
Chuckens inspänningsområde	mm 1,5 - 13 1,5 -13
Borrspindelgänga		1/2"	1/2"
Vikt enligt EPTA-Procedure 01:2014	kg	1,6 - 1,9*	1,7 - 2,2*
Tillåten omgivningstemperatur
- vid laddning	°C	0...+45	0...+45
- v i d d' rochli tigring	°C	-20...+50	-20...+50
			GBA 18V..
Rekommenderade batterier		GBA 14,4V...	GBA 18V... W
			AL 18..
Rekommenderade laddare		AL 18..	GAL 3680
			GAL 18V... W***
*I relation till använt batteri
** begränsad effekt vid temperaturer <0 °C
** endast för induktiva batterier

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-1.

Elverktygets A-vägda ljudtrycksnivå när i typiska fall

71 dB(A). Onoggrannhet K=3 dB.

Ljudnivän under arbetet kan överskrida 80 dB(A).

Använd hörselskydd!

Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: borning i metall: a_h = 2, 5 m/s² , K = 1,5 m/s² , skruvning: a_h = 1, 5 m/s² , K = 1,5 m/s² .

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget

används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

1 609 92A 2D5 | (30.9.16) Bosch Power Tools

Svenska|57

de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

CE

Vi inlygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Lithium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

- Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.

Beakta anvisningarna för avfallshantering.

Batteriet 6 är försedd med två lässteg som hindrar batteriet från alt falla ut om dess upplåsningsknapp 5 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.

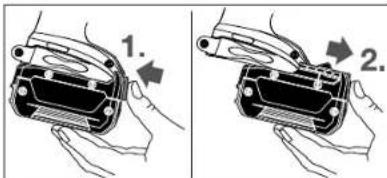

Ta bort batterimodulen 6 genom att trycka på upplåsningsknappen 5 och dra sedan batterimodulen framåt ur elverktyget. Bruka inte våld.

Batteriets laddningsindikering (se bild A)

De tre gröna lysdioderna i batteriets display 11 visar batteriets laddningstillstånd 6. Av säkerhetsskäl kan laddningstillståndet avfrågas endast när elverktyget är fränkopplat.

Tryck knappen 10 för att visa laddningstillständet. Detta kan ske även när batteriet 6 är borttagen.

Lysdiod Kapacitet

Permanent ljus 3 gröna	≥2/3
Permanent ljus 2 gröna	≥1/3
Permanent ljus 1 grönt	<1/3
Blinkljus 1 grönt	Reserv

Om ingen lysdiod tänds när knappen 10 trycks ned, är batteriet defekt och måste bytas ut.

Verktygsbyte (se bild B)

▶ Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada.

Vid opåverkad strömställare Till/Från 8 är borrspindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 1 i rotationsriktningen Ⓞ tills verktyget kan skjutas in. Skjut in verktyget.

Vrid för hand kraftigt fast hylsan på snabborrchucken 1 i riktningen Ⓞ tills rappning upphör. Chucken låses härvid automatiskt.

Spärren läses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Damm-/spänutsugning

▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

- Se till att arbetsplatsen är väl ventilerad.

- Vi rekommenderar ett andningsskydd i filterklass P2.

58|Svenska

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Drift

Driftstart

Insättning av batteri

Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kroppsskada och brand.

Ställ riktningsomkopplaren 7 i mittläge för att skydda elverktyget mot oavsiktlig inkoppling.

Skjut in uppladdad batterimodul 6 framifrån i elverktygets fot. Tryck fullständigt in batterimodulen i foten tills det röda strecket inte längre är synligt och batterimodulen är säkert låst.

Inställning av rotationsriktning (se bild C)

Med riktningsomkopplaren 7 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske.

Högergång: För borrning och idragning av skruvar tryck rikt ningsomkopplaren 7 åt vänster mot stopp.

Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 7 åt höger mot stopp.

Förval av vridmoment

Med ställringen för vridmomentförval 2 kan nödvändigt vridmoment väljas i 20 steg. Vid korrekt inställning stoppar insatsverktyget genast när skruven ligger i plan med materialet resp. när inställt vridmoment uppnåtts.

Välj eventuellt en högre inställning för urdragning av skruvar eller ställ mot symbolen "Borrning".

Mekaniskt växelval

- Växellägesomkopplaren 3 kan manövreras både på från- och tillkopplat elverktyg. Koppla dock inte vid full belastning eller högsta varvtal.

Med växellägesomkopplaren 3 kan 2 varvtalsområden förvälias.

Växel I:

Lägt varvtalsområde; för skruvdragning eller arbeten med stor borrdiameter.

Växel II:

Högt varvtalsområde för arbeten med liten borrdiameter. Går det inte att skjuta växellägesomkopplaren 3 mot anslag, vrid borrchucken med borren en aning.

In- och urkoppling

Tryck för start av elverktyget ned strömställaren Till/Från 8 och håll den nedtryckt.

För fränkoppling av elverktyget släpp strömställaren

Till/Från 8.

För att spara energi, koppla på elverktyget endast när du vill använda det.

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 8.

Ett lätt tryck på strömställaren Till/Från 8 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.

Helautomatisk spindellåsning (Auto-Lock)

Vid opåverkad strömställare Till/Från 8 är borrspindeln och även verktygsfästet lästa.

Detta möjliggör idragning av skruvar även om batteriet är förbrukat, dvs verktyget kan användas som en normal skruvdragare.

Utlöpsbroms

När strömställaren Till/Från 8 släpps, bromsas borrchucken upp som sedan stoppar insatsverktyget.

Släpp strömställaren Till/Från 8 vid idragning av skruvar först sedan skruven sitter i plan med arbetsstycket. Skruvhuvudet tränger då inte in i arbetsstycket.

Temperaturberoende överbelastningsskydd

Om elverktyget används på ändamålsenligt sätt kan det inte överbelastas. Vid för kraftig belastning eller om tillåten batte ritemperatur på 65 °C överskrids, kopplar elektroniken bort elverktyget tills det åter uppnått optimal drifttemperatur.

Arbetsanvisningar

▶ Elverktyget ska vara frånkopplat när det förs mot skruven. Roterande insatsverktyg kan slira bort.

Om verktyget laddas med statisk elektricitet, koppla från den inbyggda elektroniken i elverktyget. Tryck sedan på nytt på strömställaren Till/Från 8 för att fortsätta använda elverktyget.

Tips

Efter längre drift med lägt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Vid borning i metall använd endast felfria, välskärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet offererar Bosch som tillbehör.

Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca ²/₃ av skruvlängden.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Norsk | 59

Underhåll och service

Underhåll och rengöring

• Ta bort batteriet innan åtgärder utförs på elverktyget samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
  Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Li-jon:

Beakta anvisningarna i avsnittet "Transport", sida 59.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrägningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

Opplading av batteriet
