HSF-M50WH - Háztartási ventilátor Heinner - Ingyenes használati útmutató

Terméktípus	Állóventilátor
Márka	Heinner
Modell	HSF-M50WH
Teljesítményfelvétel	33 W
Feszültség / Frekvencia	220-240 V ~ 50 Hz
Maximális légáramlás	51.20 m³/min
Ventilátor zajteljesítményszintje	56.15 dB(A)
Sebességfokozatok száma	3 (Alacsony, Közepes, Magas)
Lengés	Igen (tengelykapcsoló gomb vezérlés)
Döntésállítás	Igen (kézi döntés a rácsokon keresztül)
Magasságállítás	Igen (állítható rúd gombbal)
Lapátok száma	3
Vezérlés típusa	Forgógomb (0-1-2-3)
Biztonsági megfelelőség	CE jelöléssel ellátva
Tisztítási módszer	Puha ruhával és enyhe tisztítószerrel törölje; ne használjon súrolószereket
Karbantartás	Minimális; tartsa a motor szellőzőnyílásait pormentesen; tisztítás előtt húzza ki a dugót
Pótalkatrészek	Használjon eredeti pótalkatrészeket a hivatalos szerviztől
Garancia	Garanciajegy mellékelve
Csomagolás tartalma	Ventilátor, használati utasítás, garanciajegy, megfelelőségi nyilatkozat
Használat	Csak beltéri háztartási használatra

Gyakran ismételt kérdések - HSF-M50WH Heinner

Hogyan szereljem össze a ventilátort?

Először szerelje össze az alapot az alsó rúd és a váz összeillesztésével, majd rögzítse a derékszögű csavarral. Ezután rögzítse a felső rudat a szorító gomb meglazításával, a helyére illesztéssel és a gomb meghúzásával. Szerelje fel a hátsó rácsot a konvex pontok összeillesztésével és a rácsrögzítő anyával való rögzítéssel. Rögzítse a lapátot a konvex pontok összeillesztésével és az óramutató járásával ellentétes irányú meghúzással. Végül pattintsa fel az elülső rácsot a hátsó rácsra, mindkét kezével egymás után nyomva.

Hogyan tisztítsam a ventilátort?

Tisztítás előtt húzza ki a ventilátort. Törölje le a külső felületeket egy enyhe tisztítószerrel megnedvesített puha ruhával. Ne használjon súrolószereket, benzint vagy hígítót. Kerülje, hogy víz kerüljön a motorházba. Tartsa a motor szellőzőnyílásait pormentesen.

Hogyan aktiváljam a lengést?

A lengés elindításához nyomja meg a motorház tetején lévő tengelykapcsoló gombot. A lengés leállításához húzza fel a tengelykapcsoló gombot az eredeti helyzetébe.

Mit tegyek, ha a ventilátor nem működik?

Ellenőrizze, hogy a tápkábel megfelelően be van-e dugva egy működő aljzatba. Győződjön meg róla, hogy a sebességválasztó gomb egy beállításon van (1, 2 vagy 3). Ha továbbra sem működik, lépjen kapcsolatba a hivatalos szervizzel; ne próbálja meg saját maga megjavítani.

Használhatom a ventilátort kültéren?

Nem, ez a ventilátor csak beltéri háztartási használatra készült. Ne használja ablakban, és ne tegye ki esőnek az áramütés veszélye elkerülése érdekében.

A ventilátor biztonságos a gyermekek számára?

A ventilátort 8 éves és idősebb gyermekek használhatják felügyelet mellett. 3 éven aluli gyermekeket tartsa távol, kivéve, ha folyamatos felügyelet alatt állnak. A 3-8 éves gyermekek csak akkor kapcsolhatják be/ki, ha normál helyzetben van, és felügyelet alatt áll. Soha ne engedje, hogy gyermekek tisztítsák vagy karbantartsák a ventilátort.

Hogyan állítsam be a ventilátor magasságát?

Lazítsa meg a rúdon lévő szorító gombot, állítsa be a felső rudat a kívánt magasságra, majd húzza meg újra a gombot biztonságosan.

Hogyan állítsam be a dőlésszöget?

Óvatosan tolja a ventilátor rácsait felfelé vagy lefelé a kívánt szögbe. A döntőmechanizmus lehetővé teszi a kézi beállítást.

Mekkora a ventilátor energiafogyasztása?

A ventilátor névleges teljesítményfelvétele 33 W. A ventilátor mért teljesítményfelvétele a szabvány szerint 39,2 W. A készenléti és kikapcsolt állapotú fogyasztás elhanyagolható (0 W kikapcsolva).

Hogyan tároljam a ventilátort használaton kívül?

Húzza ki a ventilátort, és hagyja kihűlni. Tisztítsa meg az ajánlott módon. Tárolja száraz, pormentes helyen, lehetőleg az eredeti csomagolásában vagy letakarva, hogy megakadályozza a porlerakódást.

HASZNÁLATI ÚTMUTATÓ HSF-M50WH Heinner

- Állítható magasság

• 3 sebesség
- Oszcilláció

1. BEVEZETÓ

Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi tanulmányozás céljából.

A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos minden szükséges tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos használata érdekében, kérjük, hogy beszerelés és használat előtt olvassa el figyelmesen a használati kézikönyvet.

2. AZ ÖN CSOMAGJÁNAK TARTALMA

→ Álló ventilátor
→ Használati kézikönyv
→ Jótállási bizonylat
→ Megfelelőségi nyilatkozat

3. A BIZTONSÁGRA VONATKOZÓ UTASÍTÁSOK

ÁLTALÁNOSSÁGOK

Kérjük, figyelmesen olvassa el az utasításokat, és órizze meg a kézikönyvet későbbi tanulmányozás céljából.

1. A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felkészítették őket a készülék biztonságos használatára, illetve ha tisztában vannak a helytelen használat veszélyeivel. A gyerekeknek tilos játszani a készülékkel. A berendezés tisztítását és karbantartását gyerekek felnőttek felügyeletének hiányában nem végezhetik.
2. Tartsa távol a készüléktől a 3 évnél kisebb gyermekeket, ha nincsenek állandó felügyelet alatt. A 3-8 éves gyermekek csak akkor kapcsolhatják be/ki a készüléket, ha az normális függőleges helyzetben van felszerelve és a gyermekek felügyelet alatt vannak vagy elmagyarázták nekik a készülék használatára vonatkozó tudnivalókat, és megértették a fennálló veszélyeket.
3. Ne dugja az ujjait, ceruzát vagy egyéb tárgyat a védőrácsba a ventilátor működése közben.
4. Húzza ki a dugaszt az áramforrásból mielőtt a ventilátort egyik helyről a másikra helyezné át.
5. A felborulás elkerülése érdekében bizonyosodjon meg róla, hogy a működő ventilátor stabil felületre van helyezve.
6. Az elektromos természetű veszélyek elkerülése érdekében NE HASZNÁLJA a ventilátort ablakok közelében.
7. Ezt a készüléket csak háztartási és beltéri használatra tervezték.

FIGYELMEZTETÉS:

1. A veszélyek elkerülése érdekében, ha a hálózati kábel megsérült, ki kell cseréltetni a gyártóval, ennek hivatalos márkaszervizével vagy egy hasonló szakképzettséggel rendelkező személlyel.

2. Az áramütés elkerülése érdekében soha ne helyezze vízbe vagy bármely más folyadékba a készülék talapzatát, tápkábelét vagy dugaszát.

3. Ha nem használja a készüléket, illetve a tisztítási műveletek elvégzése előtt húzza ki a készülék dugaszát az áramforrásból.
4. A ventilátor összeszerelése után nem kell eltávolíania el a rotorlapátok védőrácsát.
5. Győződjön meg, hogy a ventilátor le van választva az áramellátásról a védőrácsok leszerelése előtt.

4. A TERMÉK LEÍRÁSA

5. KÉSZÜLÉK HASZNÁLATA

TERMÉK BESZERELÉSE

MEGJEGYZÉS:

A beszerelés előtt először távolítsa el a derékszögű csavart a ventilátor lábáról, majd távolítsa el a lapátrögzítő anyát és a műanyag anyát a motortengelyről.

1. Alap összeszerelése

Illessze a láb alját az alaphoz, majd rögzítse őket szorosan a csavarral derékszögben.

2. Láb összeszerelése

Először távolítsa el a rögzítőcsavart, illessze be a láb felső részét a horonyba, majd húzza meg a rögzítőcsavart.

A felszerelés előtt távolítsa el a derékszögű csavart a ventilátor lábáról.

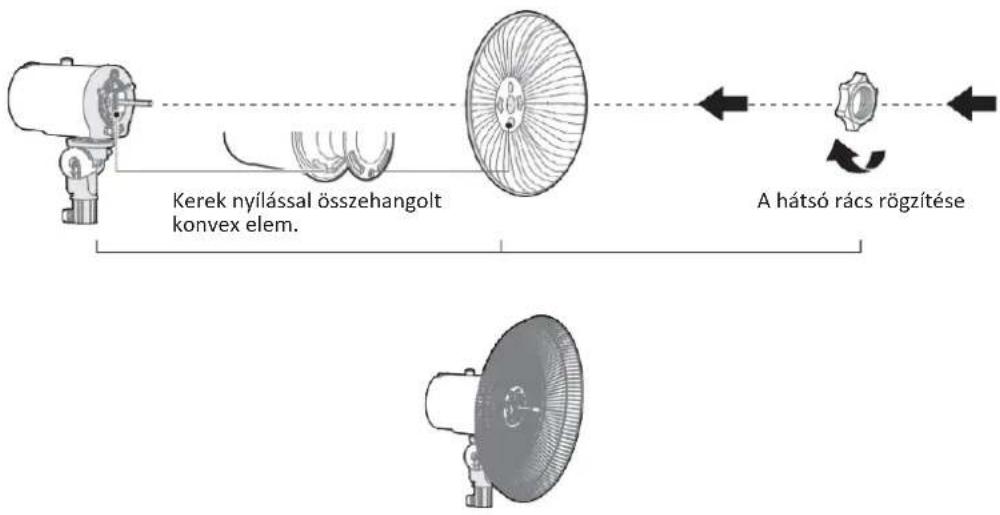

3. A hátsó védőrács felszerelése

1. Először csavarja ki a rács rögzítőanyáját az óramutató járásával ellentétes irányban.
2. Illessze össze az első motorburkolatot a hátsó hűtőráccsal, és rögzítse őket az anyával.

4. Lapátok felszerelése

Szerelje fel a hátsó rácsot úgy, hogy a domború elem a kerek lyukhoz igazodjon.

Ventilátorlapátokkal összehangolt konvex

elem

5. Az első rács felszerelése

Igazítsa az első rácskapcsot a hátsó rács jelzett helyzetéhez.

Nyomja meg a rácsokat mindkét kezével, hogy összeillessze őket.

Rögzítse az alsó bilincset egy csavarral.

6. A dölésszög beállítása

A légáramlat lefelé vagy felfelé irányítása érdekében, a rácsokat tolja könnyedén a kívánt irányba.

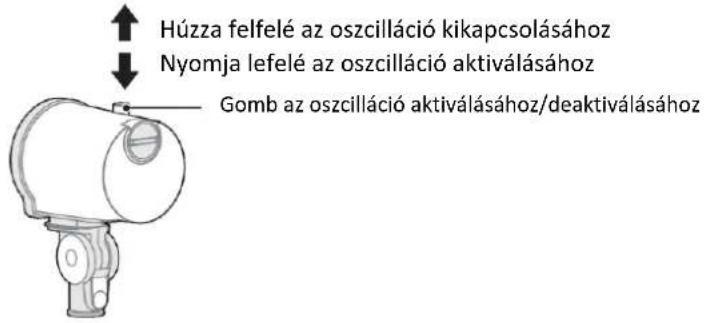

7. Oszcilláció-szabályozás

A ventilátor lengésbe hozásához nyomja meg a motor burkolatán található kapcsoló gombot. Irányított légáramlat eléréséhez a kapcsoló gombot állítsa a kezdeti pozícióba.

HASZNÁLATI UTASÍTÁS

Gomb a működési sebesség beállításához

	Funkciók leírása
0	- Termékleállítás.
1	- Alacsony sebesség.
2	- Közepes sebesség.
3	- Magas sebesség

6. TISZTÍTÁS ÉS KARBANTARTÁS

A ventilátor nem igényel speciális karbantartási intézkedéseket. Ne próbálja saját feflelsségére megjavítani a készüléket. Szükség esetén forduljon egy technikai információs szolgálathoz.

1. A tisztítási és az összeszerelési művelet elvégzése előtt csatlakoztassa le a ventilátort az elektromos áramforrásról.

2. A levegő motorban való megfelelő körforgása érdekében tartsa tisztán a motor hátsó részén található szellőző nyílásokat. Ne szerelie szét a motort a por eltávolításához.

3. A készülék külső felületeit gyenge mosószerbe áztatott puha ronggyal tisztítsa meg.

4. A termék felületei meghibásodásának elkerülése érdekében kérjük, hogy ne használjon dörzshatású tisztítószereket vagy oldatokat.

5. A tisztításhoz ne használion benzint és oldószert.

6. Kerülje a víz vagy egyéb folyadék motor burkolatába vagy a készülék belsejében található alkatrészekbe jutását.

7. A tisztítási műveletek elvégzése előttt bizonyosodjon meg róla, hogy kihúzta a dugaszt a tápforrásból.

8. A műanyag alkatrészek semleges mosószerbe áztatott puha ronggyal tisztíthatók. Majd egy száraz ronggyal távolítsa el a mosószer maradványokat.

7. HIBAELHÁRÍTÁS

A készülék használata során hibák és meghibásodások fordulhatnak elő. Az alábbi táblázat a hibaelhárításhoz vagy a hiba elhárításához szükséges okokat és lehetséges megoldásokat tartalmazza. Javasoljuk, hogy figyelmesen olvassa el az alábbi táblázatban szereplő információkat, hogy időt és pénzt takarítson meg, amelyre egy javítóközpont hívása esetén szükség lehet.

Probléma	Ok	Megoldás
A készülék nem működik megfelelően a telepítés után.	• A tápkábel nincs csatlakoztatva vagy laza érintkezővel rendelkezik.	Győződjön meg róla, hogy a dugasz megfelelően van-e behelyezve a foglalatba.
	• A készülék házán lévő kapcsolót nem működtették.	Kapcsolja be a készülékházon lévő kapcsolót.

SZERVIZ ÉS ÜGYFÉLSZOLGÁLAT

Kizárólag eredeti cserealkatrészeket használjon.

Mielőtt felvenné a kapcsolatot az engedélyezett szakszervizünkkel, győződjön meg róla, hogy a következő adatok a rendelkezésére állnak: Modell megnevezése és sorozatszáma.

Ezeket az adatokat a készülék műszaki adattábláján találja. Ezek az adatok előzetes értesítés nélkül is megváltoztathatók.

MÜSZAKI ADATÓK

Tápfeszültség	220-240V~50Hz
Teljesítmény	33W

Leírás	Szimbólum	Érték	Egység
Maximális ventilátor áramlási sebesség	F	51,20	m3 /min
Ventilátor bemeneti teljesítménye	P	39,2	W
Használati érték	SV	1,31	(m3/min)W
Energiafogyasztás készenléti üzemmódban	PSB	—	W
Energiafogyasztás kikapcsolt üzemmódban	POFF	0	W
Ventilátor hangteljesítményszint	LWA	56,15	dB(A)
Maximális légsebesség	C	2,75	méter/mp.
Szezonális villamosenergia- fogyasztás	Q	12,54	kWh/a
Használati érték mérési szabványa	IEC 60879:1986 (jav. 1992)
