HASZNÁLATI ÚTMUTATÓ CS-MRE9PKE PANASONIC

Szobai légkondicionáló készülékekhez

Típusszám

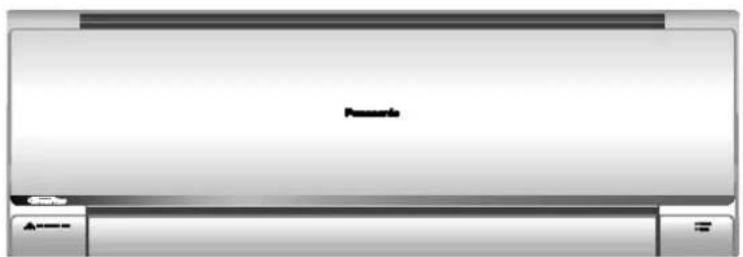

Beltéri egység

CS-MRE7PKE CS-MRE9PKE CS-MRE12PKE

Kültéri egység Többszörösen osztott (Multi split)

CU-2RE15PBE CU-2RE18PBE

Köszönjük, hogy Panasonic légkondicionálót vásárolt.

Mielött a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a kezelési útmutatót, és örizze meg, hogy a későbbiekben is segítségére lehessen.

A magyar fordítás az F568939 cikkszámú angol nyelvű kezelési útmutató alapján készült.

Tartalomjegyzék

Tartozékok 1

Rövid kezelési ismertető 3

Biztonsági óvintézkedések ..... 4–5

A készülék használata 6

Az időzítő beállítása .....7

Müködési feltételek 7

Tisztítási útmutatások 8

Hibaelháritás 9–10

Adatlap 11

Müszaki adatok 12

Környezetvédelmi információk ..... 13

Tartozékok

• Távvezérlő
• 2 db AAA vagy R03 fajtájú elem
• Távvezérlő tartó
• 2 db csavar a távvezérlő tartóhoz

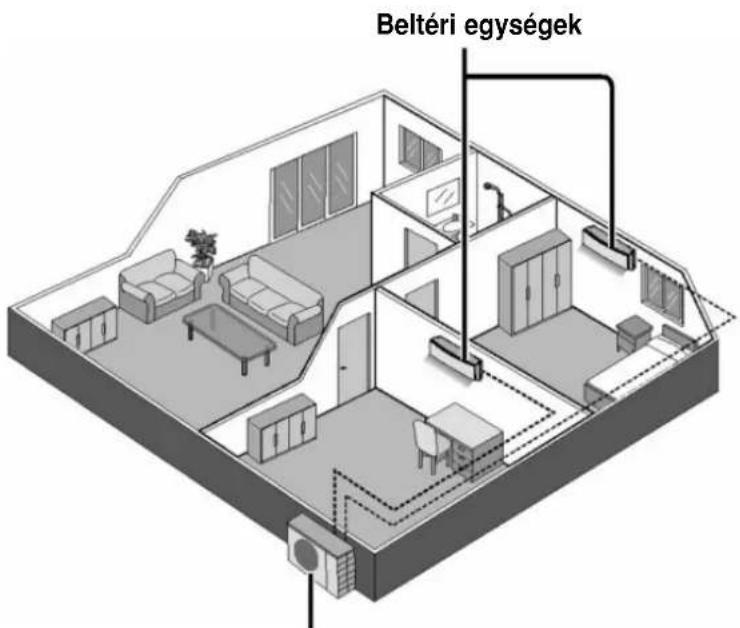

Többszörösen osztott (multi air conditioner) rendszer

A többszörösen osztott légkondicionáló rendszerek helyet takaríthatnak meg és lehetőséget nyújtanak arra, hogy több belteri egységet csatlakoztasson egy kültéri egységhez.

- A teljes termék kombinációról a termékkatalógusunkban találja meg a szükséges információkat.

Beltéri egységek

• A beltéri egységeket külön-külön vagy együtt is lehet működtetni. Az elsőként bekapcsolt készülék működési módjának van elsődlegessége.
• Működés közben a fűtés és hűtés üzemmód nem aktiválható egy időben a különböző beltéri egységeknél.
• A bekapcsolást jelző villogása jelzi, hogy a beltéri egység más működési üzemmódban van.

Kültéri egységek (CU-2RE15PBE, CU-2RE18PBE)

Rövid kezelési ismertető

Az elemek behelyezése

① Húzza ki a távvezérlő hátsó burkolatát.
② Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)
③ Helyezze vissza a burkolatot.

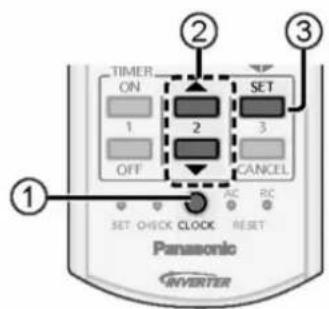

Az óraidő beállítása

① Nyomja meg az óra gombot [CLOCK].
② Állítsa be az óraidót.
③ Nyugtázza [SET].

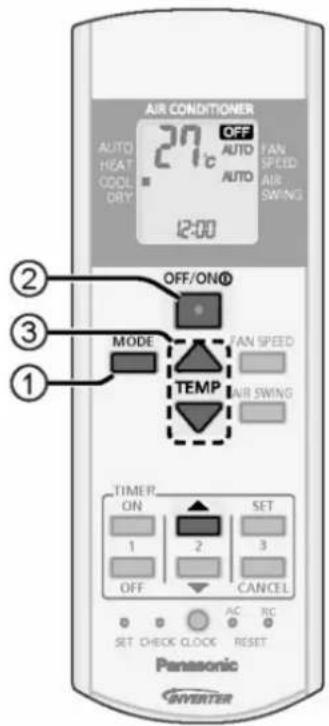

Alapvető működtetések

① Válassza ki a kívánt üzemmódot.

- Ügyeljen arra, hogy az (OFF) és világítson, hogy bekapcsolhassa a készüléket.

③ Állítsa be a kívánt hőmérsékletet.

• Kiválasztható hőmérséklet tartomány: 16 °C-tól 30 °C-ig
- A következő javasolt hőmérséklet tartományon belül működtesse a készüléket az energiamegtakarítás érdekében.
FÜTÉS: 20°C \~ 24 °C
HÜTÉS: 26 °C \~ 28 °C.
PÁRÁTLANÍTÁS: 1 °C \~ 2 °C-kal alacsonyabb, mint a szobahőmérséklet.

• Elsötétítheti vagy visszaállíthatja a készülék kijelzőjének fényerejét: 5 másodpercig tart-sa nyomva a gombot.
• A távvezérlőt a készülék távvezérlő érzékelőjétől 8 m-es távolságon belül használja.

Ebben a kezelési útmutatóban szereplő illusztrációk példaként szolgálnak és különbözhetnek a valódi készüléktől. A jövőbeni korszerűsítés érdekében, előzetes bejelentés nélkül fenntartjuk a változtatás jogát.

Biztonsági óvintézkedések

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következőket.

A nem megfelelő használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következő jelzések mutatják.

VESZÉLY

Ez a jelzés súlyos vagy halálos balesetre figyel- meztet, ha nem veszi fi- gyelembe az előírásokat.

FIGYELMEZ- TETÉS

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem veszi figyelembe az előírá-sokat.

Azokat az utasításokat, amelyeket követnie kell, a következő jelölések mutatják.

Ez a jelzés azt mutatja, hogy az adott művelet TILOS!

Ezek a jelzések azt mutatják, hogy az adott művelet végrehajtása KÖTELEZŐ!

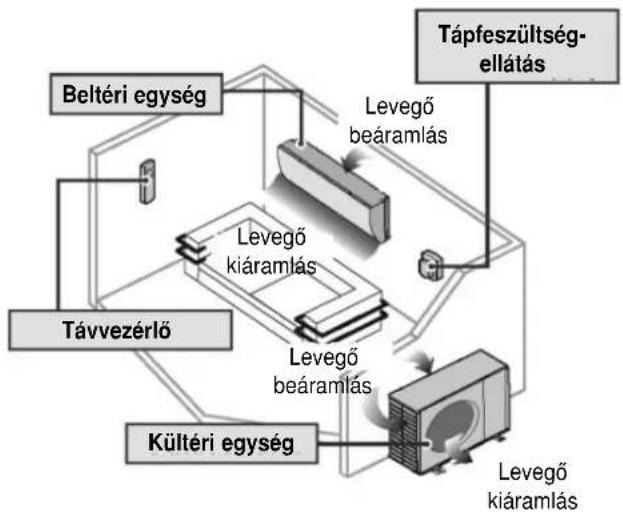


VESZÉLY

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelő gyakorlattal a készülék kezelését illetően, csak olyan személy felügyelete mellett, aki felelős a biztonságukért.

Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a kereskedőhöz vagy a szakszervizhez a belső részek tisztítása, javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelő felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tűzet okozhat.

Bizonyosodjon meg a szakkereskedőnél vagy a márkaszerviznél, hogy a specifikált hűtőközeget használják. A megadottól eltérő hűtőközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okozhat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elő. Meghibásodás esetén tűz keletkezhet.

Ne helyezze ujját vagy más tárgyat a kültéri vagy a beltéri egységbe, mert a forgórészek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramlatban, a túlzott lehülés megelőzése érdekében.

Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.

Távvezérlő

A távvezérlőt tartsa távol kiskorúaktól, gyermekektől, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.

Tápfeszültség-ellátás

Ne használjon módosított, hosszabbított, hosszabbító-, elosztókábelt, vagy nem specifikált kábelt a túlmelegedés és a tűz megelőzése érdekében.

A túlmelegedés vagy az elektromos áramütés elkerülése érdekében:

• Ugyanazt a hálózati csatlakozóaljzatot ne használja más készülék táplálására is.
• Ne működtesse nedves kézzel.
• Ne hajlítsa meg túlzottan a hálózati kábelt.
• Ne indítsa vagy állítsa le a készülék működését a hálózati csatlakozódugó csatlakoztatásával vagy annak bontásával.

Ha a hálózati csatlakozókábel megsérült, azt a gyártó, a szakserviz vagy megfelelő szakember cserélje a balesetveszély elkerülése miatt.

Javasoljuk, hogy különbözeti áram működtetésű védőkapcsolót (RCD) vagy szivárgóáram-védő kapcsolót (ELCB) is telepítsen, az elektromos áramütés vagy tűz megelőzésének érdekében.

A túlmelegedés vagy az elektromos áramütés megelőzésének érdekében:

• Megfelelően csatlakoztassa a hálózati csatlakozót.
• A hálózati csatlakozódugót rendszeresen tisztítsa meg a portól száraz kendővel.

Állítsa le a készülék használatát, amikor bármilyen üzemzavart vagy rendellenességet tapasztal és kapcsolja ki a tápfe-szültséget, bontsa a hálózati csatlakozódugót vagy kapcsolja le a kismegszakítót. (Füst, tüz vagy elektromos áramütés megelőzésére.)

Példák az üzemzavarokra vagy meghibásodásokra:

• A szivárgóáram-védő kapcsoló (ELCB) ismételten lekapcsolódik.
• Égett szagot észlel.
• Rendellenes zajt vagy rezgést tapasztal a készüléknél.
• Víz szivárog a beltéri egységből.
• A hálózati kábel vagy a csatlakozó rendellenesen meleg.
  • A ventilátor sebessége nem állítható.
• A készülék bekapcsolása után azonnal leáll a működése, holott be van kapcsolva.
• A ventilátor nem áll le, holott kikapcsolta a készüléket.

Minél hamarabb forduljon a márkaszervizhez a karbantar-tás/javítás érdekében.

Ezt a légkondicionáló berendezést védőföldeléssel kell ellátni az elektromos áramütés vagy a tűz megelőzésére.

Elektromos áramütés elkerülésének érdekében a következő esetekben kapcsolja le a készülék tápfeszültség-ellátását és bontsa a csatlakoztatást:

• mielött tisztítja vagy karbantartja.
  – ha hosszabb ideig nem fogja használni a készüléket.
  – rendkívül erős villámlásoknál.

FIGYELMEZTETÉS

Beltéri és kültéri egység

Ne mossa le a beltéri egységet vízzel, benzinnel, festékhígitóval vagy súroló szerrel, a készülék sérülése vagy korrodálódásának elkerülésére

Ne használja a készüléket precíziós készülékek, élelmiszerek, állatok, növények, művészeti tárgyak vagy egyéb tárgyak kondicionálására.

Esetleg ezek minősége romolhat stb.

Ne helyezzen semmiféle lánggal működő készüléket a légkondicionáló légáramlatának útjába, mert ez tüzet gerjeszthet.

Ne tegye ki a növényeket vagy a háziállatokat a készülék közvetlen légáramlatának, a sérülések elkerülése érdekében.

Ne érintse meg az éles alumínium bordázatot, mert az éles részek megsérthetik.

Ne kapcsolja be a beltéri egységet, amikor a helyiség padlóját lakkozzák. A lakkozás után megfelelően szellőztesse ki a szobát, mielött a légkondicionálót működteti.

Ne telepítse a készüléket olajos vagy füstös környezetbe, a készülék meghibásodásának elkerülése érdekében.

Ne szerelje szét a készüléket a tisztítás miatt, a sérülések megelőzésére.

Ne álljon nem stabil tárgyra, amikor tisztítja a készüléket, a bal- esetek elkerülése érdekében.

Ne helyezzen virágvázát vagy folyadékot tartalmazó tárgyat a készülékre.

A víz bejuthat a készülékbe és lerontja a szigetelést.

Ez elektromos áramütést okozhat.

Ne nyissa ki az ajtót vagy az ablakot hosszabb ideig hűtés/ párátlanítás üzemmódban.

Gondoskodjon arról, hogy a vízelvezetési csatlakoztatás megfelelő legyen, és a vízelvezető cső kimenete ne legyen csatornába, víztartályba helyezve, vagy ne merüljön vízbe, a vízszivárgás elkerülésére.

Hosszabb használat esetén vagy ha valamilyen égéssel működő készüléket is használ, rendszeresen szellőztesse a szobát.

Rendszeresen ellenőrizze, hogy a készülék felerősítése nem sérült-e meg a hosszabb használat során, megelőzve ezzel a készülék leesését.

Távvezérlő

Ne használjon újratölthető elemet (Ni-Cd). Ez a távvezérlő károsodását okozhatja.

A távvezérlő meghibásodásának vagy sérülésének elkerülésére:

• Távolítsa el az elemeket a távvezérlőből, ha hosszabb ideig nem használja.
• Az elemcserénél új, azonos típusú elemeket helyezzen a távvezérlőbe, ügyelve azok polaritására.

Tápfeszültség-ellátás

Ne a hálózati kábelnél fogva bontsa a csatlakoztatást, az áramütés megelőzése érdekében.

A működési üzemmódok kiválasztása

AUTO üzemmód – Automatikus működés az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelző fény [POWER] villog.
• A készülék minden 3 órában újraválasztja a működési üzemmódot, a hőmérséklet beállításától, a szobahőmérséklettől és a külső hőmérséklettől függően.

HEAT – Fütés üzemmód – Élvezze a meleg levegőt.

• Fütés üzemmódban a készülék rövid idő után melegíteni kezd. A bekapcsolást jelző fény [POWER] villog működés alatt.

COOL – Hütés üzemmód – Élvezze a hűvös levegőt.

- Használja a függönyöket a napfény és a külső meleg bejutásának csökkentésére, ezáltal csökkenti az energiafogyasztást hűtés üzemmódban.

DRY – Párátlanítás üzemmód – Párátlanítja a környezetet.

- Ebben az üzemmódban a levegőt párátlanítja a készülék, lassú ventilátorsebesség mellett, és ezáltal enyhe hűtést eredményez.

A távvezérlő jelének érzékelője és kijelző

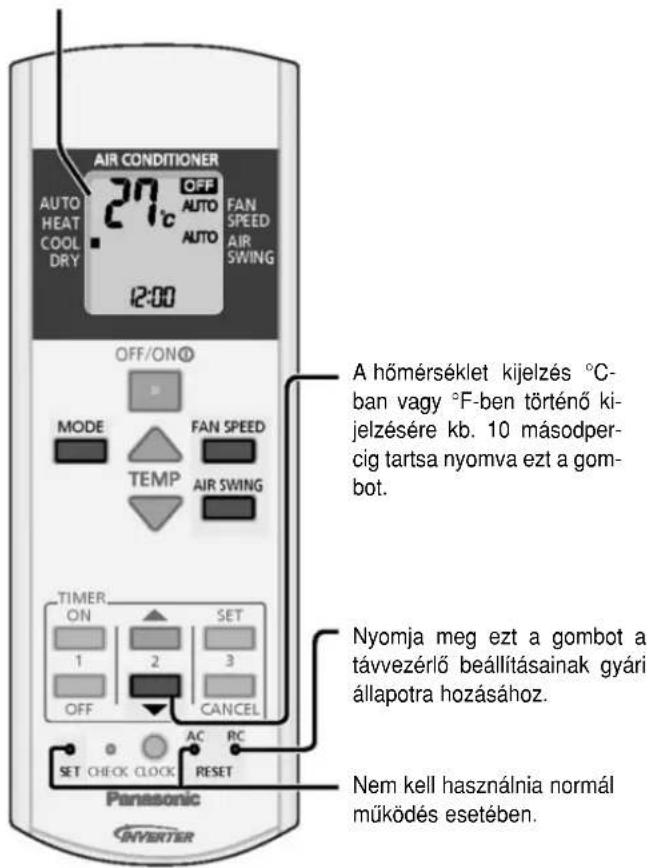

Távvezérlő kijelzője

A vízszintes levegőáramlás-rány beállítása

Automatikus működés ki-/bekapcsolására (AUTO OFF/ON gomb)

Akkor használja, amikor a távvezérlő nincs kéznél, vagy meghibásodott. Emelje fel az előlapot.

• Egyszer nyomja meg ezt a gombot, az automatikus üzemmód bekapcsolására.
• Hűtő üzemmód bekapcsolására tartsa nyomva ezt a gombot, amíg 1 „beep” hangot nem hall, majd engedje el.
• Fütő üzemmód bekapcsolására tartsa nyomva ezt a gombot, amíg 1 „beep” hangot nem hall, majd engedje el. Ezután újra nyomja meg, amíg 2 „beep” hangot nem hall, majd engedje el.
• Újra nyomja meg a gombot az üzemmód kikapcsolására.

FAN SPEED

A ventilátor sebességének beállítása

(Távvezérlő kijelzője)

- Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának sebessége automatikusan kerül beállításra az üzemmódtól függően.

AIR SWING

A függőleges levegőáramlásirány beállítása

(Távvezérlő kijelzője)

• A szoba levegőjének keringetésére szolgál.
• Ha az automatikus üzemmódot (AUTO) állította be, a légterelő lapok automatikusan fel/le fognak mozogni hűtés és párátlanítás (COOL, DRY) üzemmódban.
• Fütés (HEAT) üzemmódban, ha az automatikus működést (AUTO) állította be, a vízszintes légterelőlapok előre meghatározott, fix helyzetbe állnak.

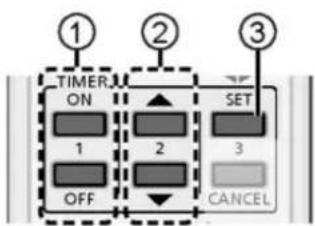

Az időzítő beállítása

A készülék be- vagy kikapcsolására szolgál, előre beállított időpontban.

Válassza ki az időzítő ki- vagy bekapcsolását (ON, OFF).

Példa:

Kikapcsolás (OFF)

22:00-kor

Állítsa be az időt.

Hagyja jóvá.

• A be- vagy kikapcsolási időzítő kikapcsolására nyomja meg az vagy az gombot, majd nyomja meg a gombot.
• Ha az időzítő beállítását kézzel törölte vagy hálózati feszültség-kimaradás történt, az előző beállításokat visszaállíthatja (ha a hálózati feszültség visszatért) a gomb megnyomásával.
• Ha a bekapcsolási időzítőt állította be, a készülék esetleg a beállított időpont előtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hőmérsékletet elérje a beállított időpontra.
• Az időzített működés a távvezérlön beállított óraidön alapul, és naponta ismétli a beállított működést. Az óraidő beállítását olvassa el a Rövid kezelési ismertető című fejezetben.

Működési feltételek

A következő hőmérséklethatárok között használja ezt a légkondicionálót.

Hőmérséklet (°C)		Belső tér		Külső tér
		*tsz	*tn	*tsz	*tn
HÜTÉS	Max.	32	23	43	26
	Min.	16	11	16	11
FÜTÉS	Max.	30	-	24	18
	Min.	16	-	-10	-11

*tsz: száraz hömérő

*tn: nedves hőmérő

Tisztítási útmutatások

A készülék optimális teljesítményének biztosítása érdekében rendszeres időközönként végezze el a tisztítást, karbantartást. A szennyezett készülék esetleg hibásan működik, és megjelenhet a „H99” hibakód. Ekkor forduljon a megfelelő márkaszervizhez.

• Tisztítás előtt kapcsolja ki a tápfeszültség-ellátást és bontsa a csatlakoztatást.
• Ne érintse meg az alumíniumbordázatot, mert az éles részek sérülést okozhatnak.
• Ne használjon benzint, festékhígítót vagy súroló port a tisztításhoz.
• A tisztításhoz szappant vagy semleges kémhatású (-pH7) háztartási tisztítószert használjon.
• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

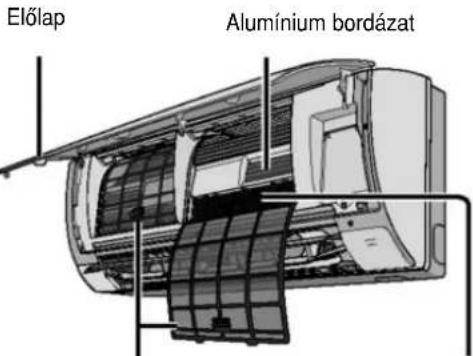

Beltéri egység

Finoman törölje le a készüléket, puha száraz kendővel.

Elölap

Finoman mossa le és szárítsa meg.

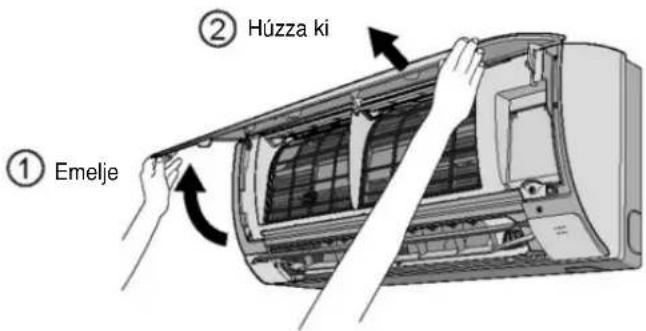

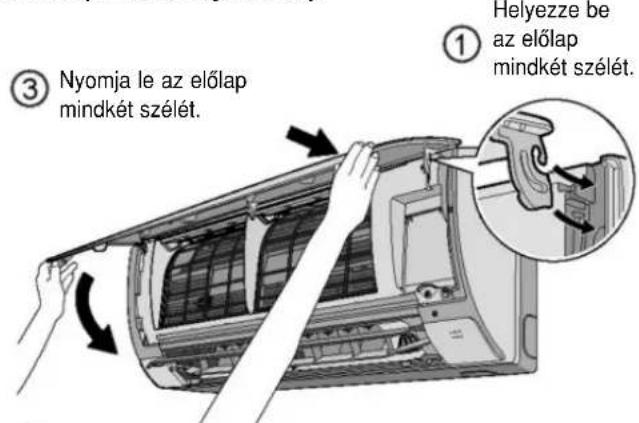

Az elölap eltávolítása

Az elölapot biztonságosan zárja

② Zárja le.

Beltéri egység

Levegőszűrök Antibakteriális szűrő

Levegő szűrök

Tisztítsa meg minden 2 hétben

- Óvatosan mossa le, öblítse le a szűrőket vízzel, és ügyeljen arra, nehogy megsértse a szűrők felületét.

• Szárítsa ki a szűrőket árnyékban, tűztől vagy közvetlen napsugárzástól távol.
• A sérült szüröt cserélje ki újra.

A levegőszűrő eltávolítása A levegőszűrő visszahelyezése

Helyezze a készülékbe.

Antibakteriális szűrő

Antibakteriális szűrő

• Tisztítsa meg a szűrőt, amikor szükséges.
• Óvatosan mossa le, öblítse le vízzel és ügyeljen arra, nehogy meg-sértse a szűrőt.
• Szárítsa ki a szűrőt, árnyékban, tűztől vagy közvetlen napsugárzástól távol.
• A szűrőt minden 10 évben, vagy ha megsérült, cserélje ki. A szűrő szervizjele: CZ-SA22P

Szezonális felülvizsgálat, ha hosszabb ideig nem használta a készüléket

• Ellenőrizze a távvezérlő element.
• Ellenőrizze, hogy nincs-e akadály a levegő belépő és kilépő nyílások előtt.
• Az automatikus működés ki-/bekapcsoló gombbal válassza ki a hűtés/fűtés üzemmódot, és a működtetés bekapcsolása után 15 perccel ellenőrizze, hogy a belépő és a kilépő levegő hőmérsékletének különbsége a belteri egységnél:

Hütés: ≥ 8 °C Fütés: ≥ 14 °C

Ha hosszabb ideig nem használja a készüléket

• A fűtés üzemmódban 2-3 óráig működtesse a készüléket, hogy a belső részekből teljesen kiszáradjon a nedvesség, a penészképződés megakadályozására.
• Kapcsolja ki a tápfeszültség-ellátást és bontsa a csatlakoztatást.
  • Távolítsa el a távvezérlőből az elemeket.

Hibaelhárítás

A következő jelenségek nem jelentenek meghibásodást.

Köd áramlik ki a beltéri egységből.	• Páralecsapódás keletkezik hűtés üzemmódban.
Működés közben olyan hang hallatszik, mint amikor víz áramlik.	• A készülék belsejében áramló hűtőközeg áramlása okozza.
Furcsa szag érződik a szobában.	• Ez a szoba falaiból, bútoraiból, szőnyegeiből vagy az ott lévő ru-hákból származó nyirkosságból adódik.
A beltéri egység ventilátora időnként leáll automatikus ventilátorsebesség beállításnál.	• Ez segít eltávolítani a környezeti szagokat.
A készülék működésének kikapcsolása után a leve-gőáramoltatás folytatódik.	• Ez a beltéri egységben még megmaradó hő eltávolítására szolgál (maximum 30 másodpercig tart).
Az újraindításnál néhány perc telik el a működésig.	• A késleltetést a belső védelem okozza, a készülék kompresszorának védelmében.
A kültéri egységből víz vagy gőz távozik.	• Páralecsapódás vagy pára keletkezése a csöveken.
Az időzítő kijelzője állandóan világít.	• Az időzítő be van kapcsolva és annak beállítása naponta ismétlődik.
A bekapcsolást jelző fény fűtési üzemmódban villog, és nincs meleg levegő áramoltatás (a levegőterelő-lapok zártak).	• A készülék leolvasztás üzemmódra kapcsolódott [és a levegő-keringetés (AIR SWING) automatikus üzemmódra állt].
A beltéri egység ventilátora időnként leáll fűtés üzemmódban.	• Ez megakadályozza a nem kívánt hűtést.
A bekapcsolást jelző fény villog, mielőtt a készülék bekapcsolódna.	• Ez a működést előkészítő lépés, amikor az időzített bekapcsolás van beállítva.
Kattogó zaj hallatszik működés közben.	• A hőmérséklet változása a készülék kiterjedését, összehúzódását

Ellenőrizze a következőket, mielőtt a szervizhez fordulna.

A légkondicionáló nem hűt vagy fűt kellően.	Ellenőrizze, hogy a hőmérsékletet megfelelően állította-e be.Ellenőrizze, hogy az ablakok, ajtók megfelelően be vannak-e csukva.Ellenőrizze, hogy a levegőszűrők tiszták-e, vagy ki vannak-e cserélve, ha arra szükség volt.Ellenőrizze, hogy a beltéri és a kültéri egység levegő belépő és kilépő nyílásai nincsenek-e elzáródva.
Zaj hallatszik működés közben.	Ellenőrizze, hogy a készülék vízszintesen van-e telepítve.Megfelelően zárja le az előlapot.
A távvezérlő nem működik megfelelően.(A kijelző sötét, vagy a távvezérlő jele gyenge.)	Polaritás helyesen helyezze be az elemeket.Cserélje ki a kimerült elemeket.
A készülék nem működik.	Ellenőrizze, hogy a biztosító nem lépett-e működésbe.Ellenőrizze az időzítő beállításait, ha be van kapcsolva az időzítő.
A készülék nem érzékeli a távvezérlő jelét.	Ellenőrizze, hogy nincs-e akadály az érzékelő útjában.Bizonyos fénycsövek fénye interferálhat a távvezérlő jelével.Kérjük, forduljon a márkakereskedőhöz vagy szervizhez.

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZTATÁST, majd forduljon a márkaszervizhez a következő esetekben:

• Rendellenes zaj esetében, működés közben.
• Ha víz vagy idegen tárgy jutott a távvezérlőbe.
• Ha a víz szivárog a beltéri egységből.
• Ha a hálózati biztosító ismételten kikapcsolódik.
• Ha a hálózati csatlakozókábel természetellenesen meleg.
• A kapcsolók vagy nyomógombok nem működnek megfelelően.

A készülék működése leáll és az időzítő kijelző villog.

Használja a távvezérlőt a hibakód megjelenítésére.

① Nyomja meg 5 másodpercig a CHECK (Ellenőrzés) gombot.

② Tartsa nyomva, amíg „beep” hangot nem hall, majd jegyezze fel a megjelenő hibakódot.

③ 5 másodpercig nyomja meg az ellenőrzés befejezésére.

④ Kapcsolja ki a készüléket és mondja el a hiba- kódot a szakszerviznek.

- Bizonyos hibák esetében újra indítható a készülék korlátozott működéssel, ha 4 „beep” hangot hall az újraindításkor.

Adatlap

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveiről való tájékoztatásról szóló EU 626/2011. (2011.05.04.) rendelkezés alapján

A gyártó védjegye: Panasonic
Importáló neve, címe: Panasonic Marketing Europe GmbH	South-East Europe Fióktelep1117 Budapest, Neumann János utca 1.
A beltéri egység típusazonosítója: CS-MRE7PKE + CS-MRE9PKE CS-MRE9PKE + CS-MRE9PKE
A kültéri egység típusazonosítója: CU-2RE15PBE CU-2RE18PBE
Hűtő üzemmód energiahatékonysági osztály A^+ + + -tól G-ig: A^+ + + = hatékonyabb G = kevésbé hatékony	++	A++
Éves energiafogyasztás hűtő üzemmódban (Átlagos használaton alapuló, tájékoztató jellegű éves energiafogyasztás kWh-ban): 650 745(A tényleges energiafelhasználás a berendezés felhasználásától és a klímától függ.)
Hűtési teljesítmény (névleges) (kW): 4,40 4,70
Szezonális energiahatékonysági érték hűtési üzemmódban (névleges) (SEER): 6,50 6,50
Fűtési üzemmód energiahatékonysági osztály A^+ + + -tól G-ig: A^+ + + = hatékonyabb G = kevésbé hatékony	+	A+
Éves energiafogyasztás fűtő üzemmódban (Általános használaton alapuló tájékoztató jellegű éves energiafogyasztás kWh-ban): (A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.) (kWh)	1260	1330
Fűtési teljesítmény (névleges) (kW):	5,80 5,80
Szezonális energiahatékonysági érték fűtési üzemmódban (SCOP):	4,00 4,00
Berendezés rendszere:	Hűtő/fűtő	Hűtő/fűtő
Zajteljesítmény [db(A)-re 1 pW]beltéri/kültéri hűtésfűtés	56/6256/64	56/6256/64

Az Adatlapon feltüntetett és a Müszaki adatokban megadott értékek tájékoztató jellegűek, és a CU-2RE15PBE, valamint a CU-2RE18PBE kültéri egység egy-egy jellemző, beltéri egységekkel történő kombinációra vonatkoznak. Más rendszer-összeállításra vonatkozó adatokat a Termékismer-tetőben találhat meg.

Jelmagyarázat:

Beltéri egység Kultéri egység

Típus				1 db CS-MRE7PKE + 1 db CS-MRE9PKE CU-2RE15PBE		2 db CS-MRE9PKE CU-2RE18PBE
				HÜTÉS	FÜTÉS	HÜTÉS	FÜTÉS
Hálózati tápfeszültség				Egyfázisú, ~230 V, 50 Hz		Egyfázisú, ~230 V, 50 Hz
Hálózati teljesítmény és áramfelvétel		[kW]		1,30(0,27–1,52)	1,20(0,24–1,61)	1,37(0,27–1,51)	2,62(0,45–3,15)
		[A]		6,10	5,35	6,40	5,95
Hűtőközeg		[kg]		R410A1,45		R410A1,45
Hűtőkapacitás		[kW]		4,40(1,50–4,80)		4,70(1,50–4,80)
[Fűtőkapacitás]		[kW]		5,80(1,10–6,30)		5,80(1,10–6,70)
Zajszint	Eurovent6/C/006–97szerintmax. hűtésnél/fűtésnél	[dB(A)]	[4278]	29	29	29	29
			[4374]	47	49 47	49
	Zajteljesítmény szint	[dB(A)]	[7675]	56	56	56	56
			[8084]	62	64	62	64
Levegő-áramoltatás		[m3/óra]		71217512	74018322	7512	8322
Tömeg		[kg]	[2800]	9		9
			[3804]	38		38
Méretek(magasság·szélesség·mélység)		[mm]	[2800]	290 · 870 · 204		290 · 870 · 204
			[3086]	540 · 780 · 289		540 · 780 · 289

Vizsgálati körülmények: Hütés: Beltéri száraz hömérő: 27 °C Kültéri száraz hömérő: 35 °C

nedves hómérő: 19 °C nedves hómérő: 24 °C

Fütés: Beltéri száraz hömérő: 20 °C Kültéri száraz hömérő: 7 °C

nedves hömérő: 6 °C

Megjegyzés:

①: 1 db CS-MRE7PKE készülékre vonatkozóan

②: 1 db CS-MRE9PKE készülékre vonatkozóan.

Környezetvédelmi információk

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyűjtéséről, illetve az azoktól történő megszabadulásról

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni.

Az elhasználódott termékek és elemek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyűjtőhelyekre vigye az Ön nemzeti előírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívási szerint.

Ezeknek a termékeknek és elemeknek a megfelelő kezelése segíteni fog az értékes anyagok megtakarításában, és megelőzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésből adódhat.

Az elhasználódott készülékek és elemek összegyűjtéséről és újrahasznosításáról a további információkat a legközelebbi begyűjtési helyről a helyi hatóságoktól, a hulladékgyűjtőtől, illetve a kereskedőtől kaphat, ahol a készüléket vásárolta.

Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelő megsemmisítéséért a nemzeti előírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történő kezelése érdekében forduljon a kereskedőhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek.

Ha elhasználódott készülékét hulladékként kivánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedőhöz a megfelelő hulladékkezelési eljárásról.

Megjegyzések az elemekröl (például az itt látható két alsó ábra)

Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt előírásokat.

Pb

Panasonic Corporation

Weboldal: http://www.panasonic.net/

Felhatalmazott képviselő az EU-ban
