HASZNÁLATI ÚTMUTATÓ U-210CWNB PANASONIC

Léghűtéses hőszivattyús folyadékhűtő

Ez a Léghűtéses hőszivattyús folyadékhűtő R410A hűtőközeget alkalmaz.

Típusszám

	Kültéri egység
Osztály	Standard puffertartály nélkül	Puffertartállyal
20	U-020CWNB	U-020CWBS
25	U-025CWNB	U-025CWBS
30	U-030CWNB	U-030CWBS
35	U-035CWNB	U-035CWBS
40	U-040CWNB	U-040CWBS
45	U-045CWNB	U-045CWBM
55	U-055CWNB	U-055CWBM
65	U-065CWNB	U-065CWBM
75	U-075CWNB	U-075CWBM
90	U-090CWNB	U-090CWBM
105	U-105CWNB	U-105CWBM
125	U-125CWNB	U-125CWBM
140	U-140CWNB	U-140CWBL
150	U-150CWNB	U-150CWBL
170	U-170CWNB	U-170CWBL
190	U-190CWNB	U-190CWBL
210	U-210CWNB	U-210CWBL

Olvassa végig figyelmesen a Telepítési útmutatót mielőtt folytatná a telepítést. Főleg a lap tetején lévő „FONTOS !” szakaszban lévőket kell elolvasnia.

Tartalom

Oldal Oldal

1. Leírás ...... 3

1.1. Rövidítések 3
1.2. Alkalmazható egységek 3
1.3. Alkalmazás verziók....3
1.4. 20–125 modellek .... 3
1.5. 140–210 modellek .... 3

2. Cél 4

2.1. Bevezetés....4
2.2. Alkalmazás 4
2.3. Működési alapelv 4
2.4. Működési burkológörbék....5

3. Interfészek 7

3.1. A 20/25/30/35/40/45/55/65/75/90/105/125 vezérlő bemenetei / kimenetei....7
3.2. A 140/150/170/190/210 vezérlő bemenetei / kimenetei 7
3.3. Integrált kijelző....8
3.4. Távvezérlő kijelző 8
3.5. Web kijelzö 9
3.6. Kommunikációs protokollok 9
3.7. Panasonic felhö 9

4. Hőmérséklet szabályozás....11

4.1. Bevezetés....11
4.2. Víz beállítások és víz fagyvédelem.... 12
4.3. Hőmérséklet szabályozás 13

5. Berendezés menedzsment 14

5.1. Hömérséklet-érzékelők 14
5.2. Nyomás-érzékelők 14
5.3. Kompresszorok....14
5.4. Ventilátorok....14
5.5. Elektronikus nyomáscsökkentő szelep ..... 14
5.6. 4-utas szelep ..... 15
5.7. Carter ellenállás....15
5.8. Fagyvédelmi ellenállás ....15
5.9. Hidraulikus szivattyú....15

6. További funkciók....16

6.1. Víz-szabály 16

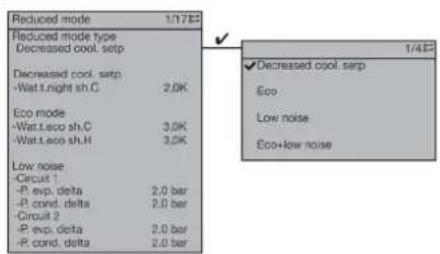

6.2. Csökkentett mód....17

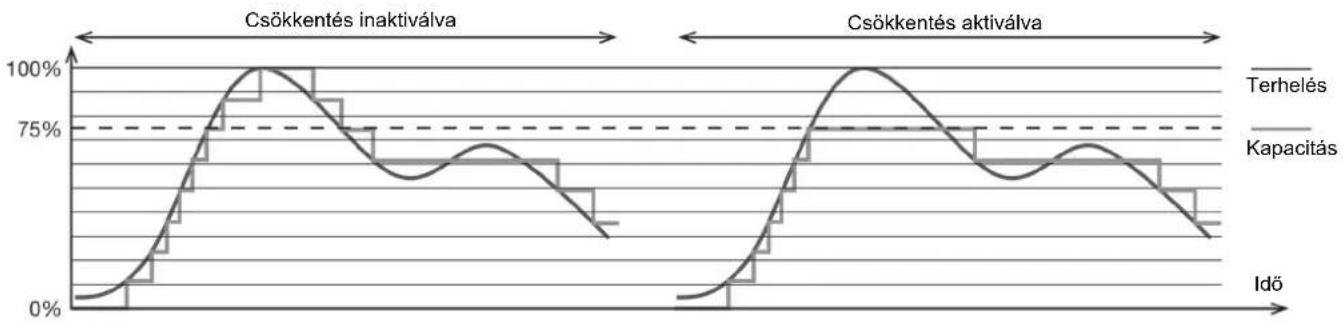

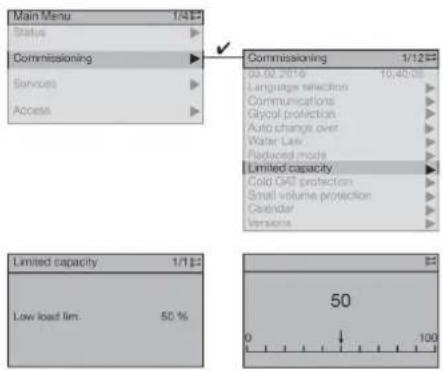

6.3. Terheléscsökkentés mód....18
6.4. „4-évszakos” opció....18

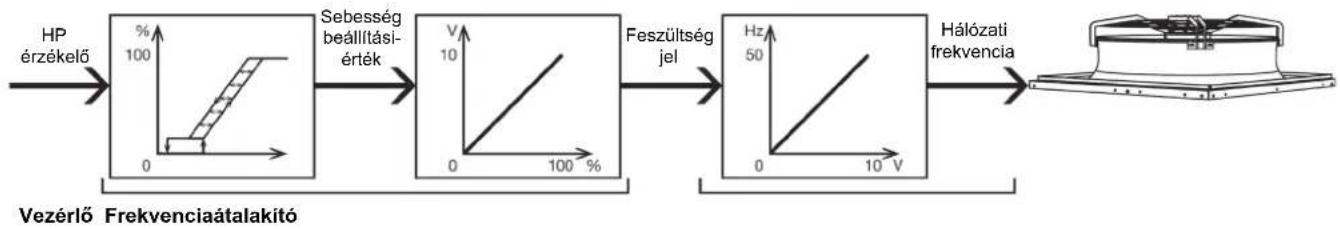

6.5. „Nagynyomású ventilátorok” opció.... 19

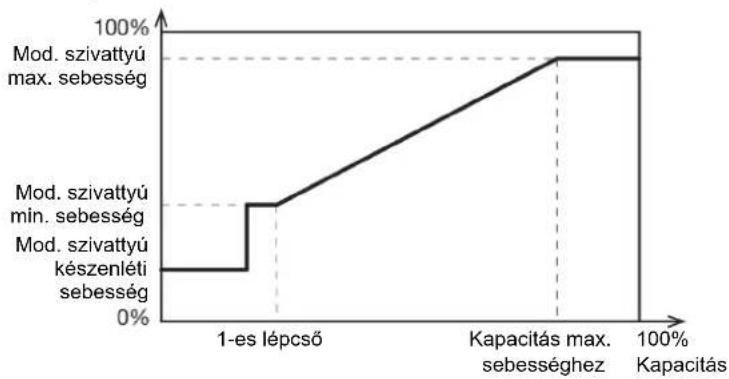

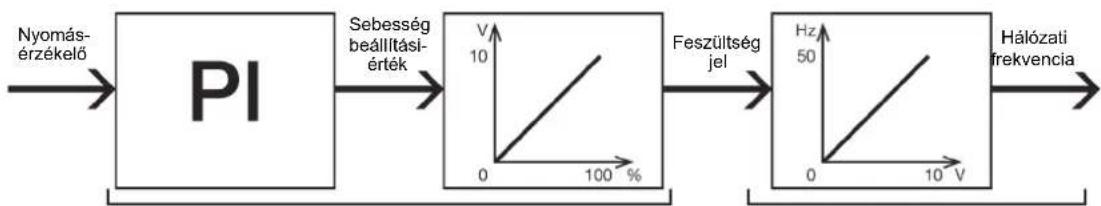

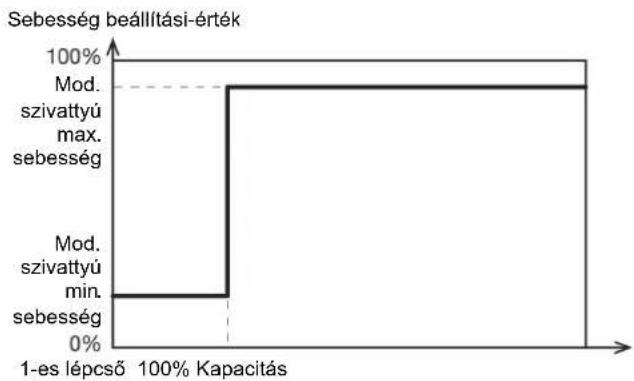

6.6. „Szabályozható primer áramlás” opció ..... 20
6.7. Ütemezés 22

7. Kliens digitális bemenetek és prioritások....23

7.1. D1 be/ki bemenet....23

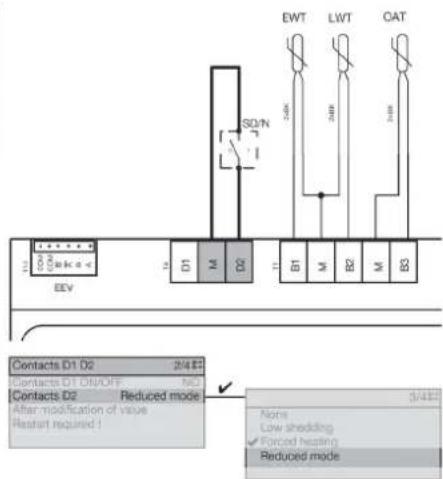

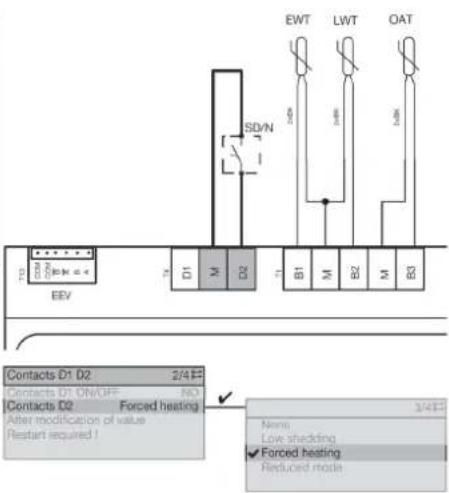

7.2. D2 konfigurálható bemenet....23

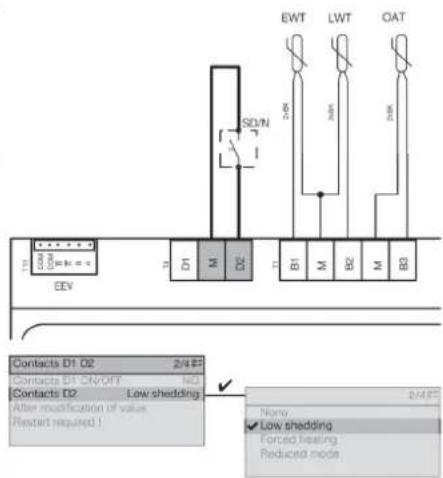

7.3. Prioritások lépcsőzetessége 24

8. Védelmek, figyelmeztetések és riasztások .....25

8.1. Belső óra....25
8.2. Vízkör....25
8.3. Kompresszorok....26
8.4. Ventilátorok....27
8.5. Hidraulikus szivattyúk 27
8.6. Hőmérséklet- és nyomás-érzékelők....27
8.7. Különféle védelmek....28
8.8. A készülék hibanaplózása 28
8.9. Riasztás pillanatfelvétel 29
8.10. Jégtelenítési ciklus....29

9. Felhasználói interfész....30

9.1. Információ-szervezés és hozzáférési szint .....30

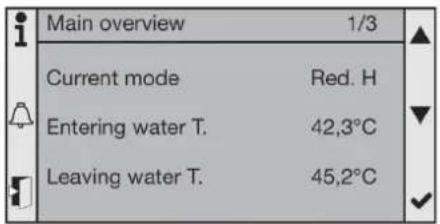

9.2. Honlap és fömenü....30
9.3. „Hozzáférés” menü ..... 30

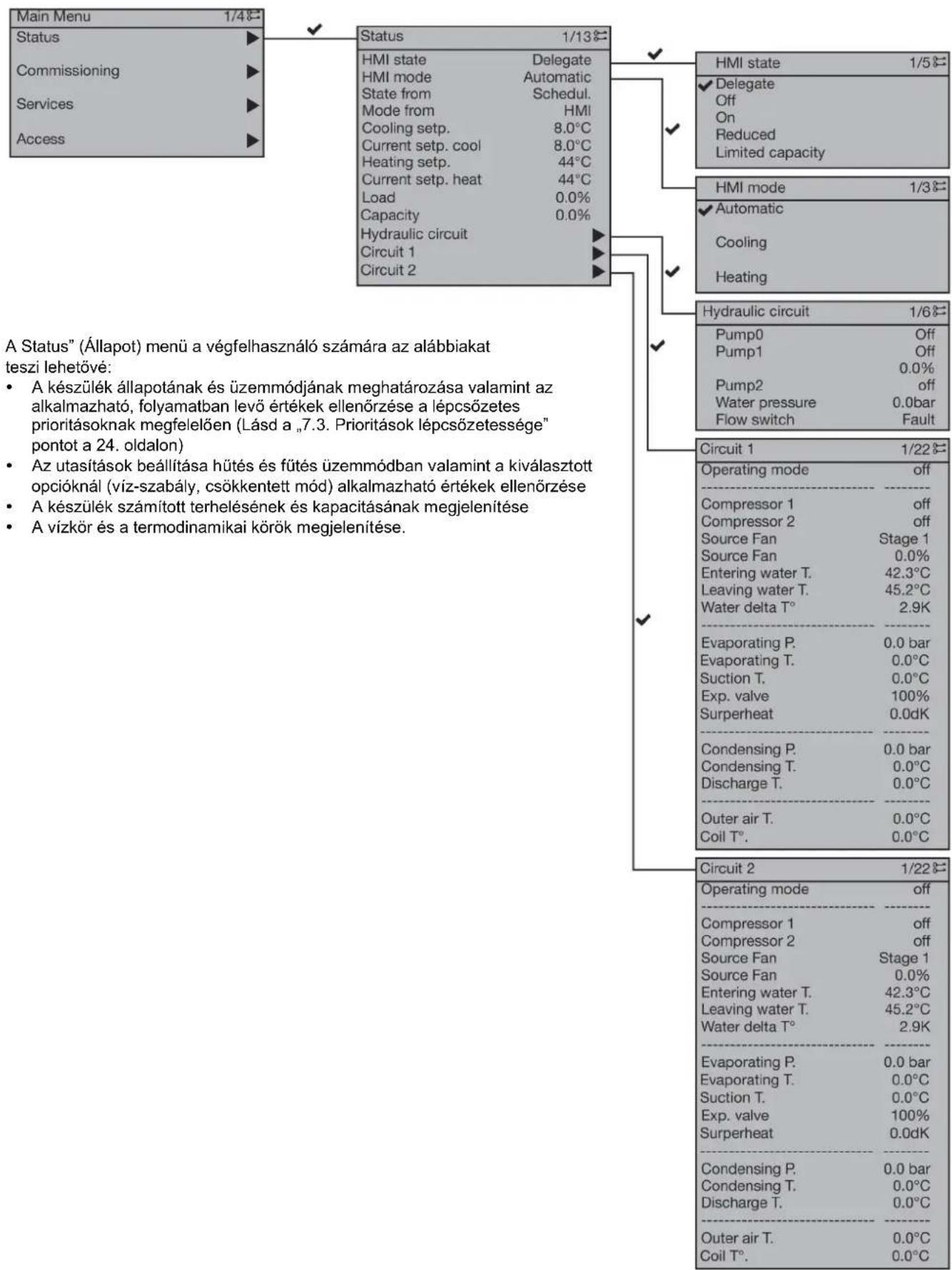

9.4. Állapot menü....31

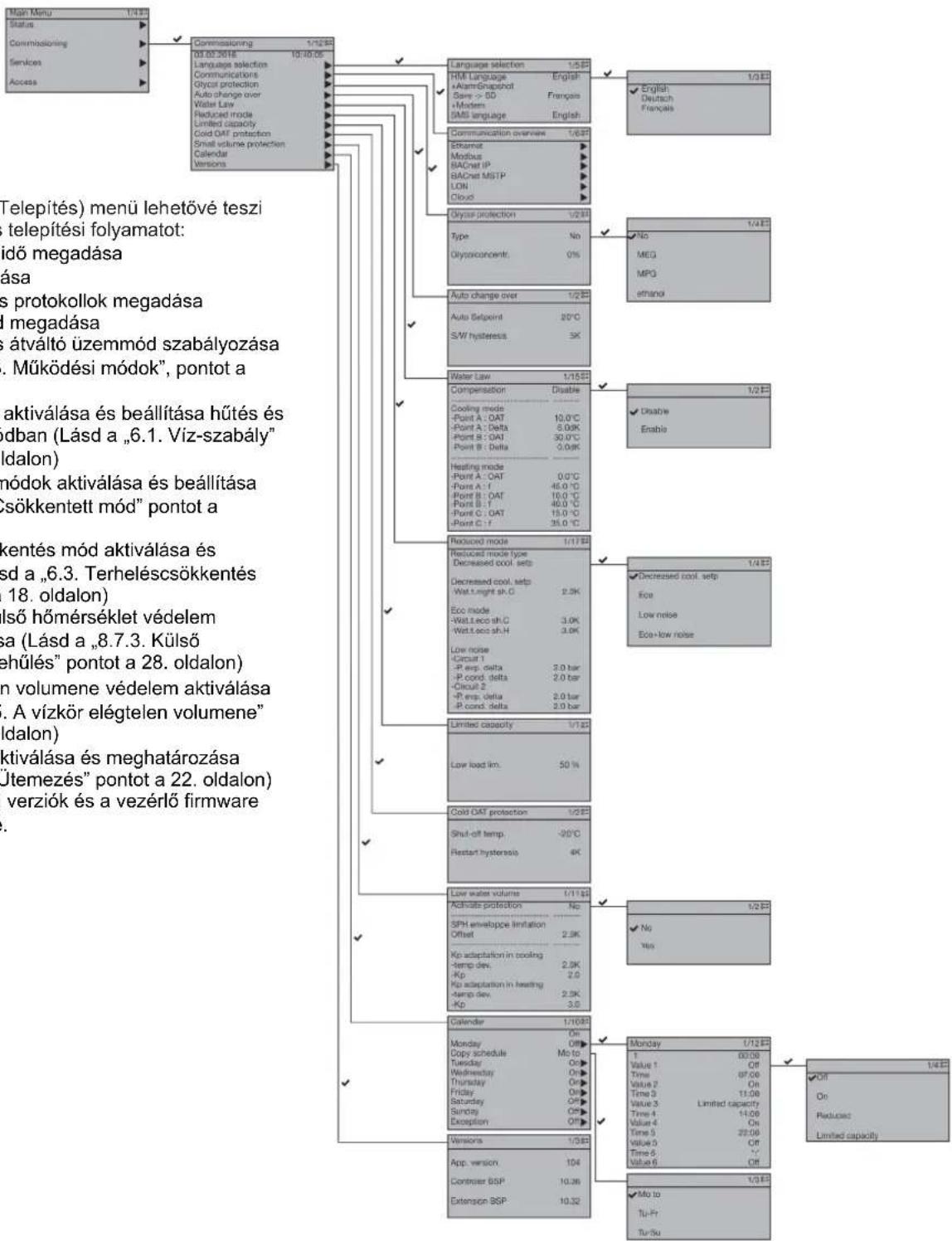

9.5. Telepítés menü 32
9.6. Karbantartás menü 33

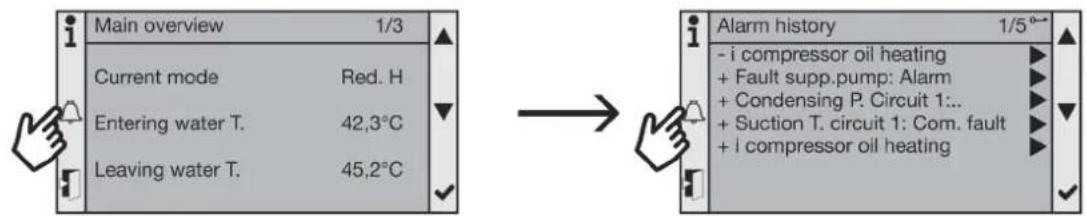

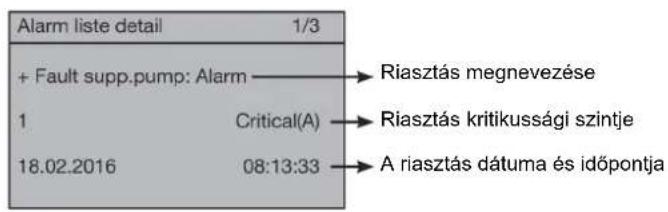

9.7. Riasztások menü 34

10. Automatikus archiválás 36

10.1. Archívumok mentése .... 36
10.2. CSV formátumú archív fájlok ...... 39
10.3. Archívumok helyreállítása SD kártyával....40

11. Helyszíni és alkalmazási paraméterek kezelése ..... 41

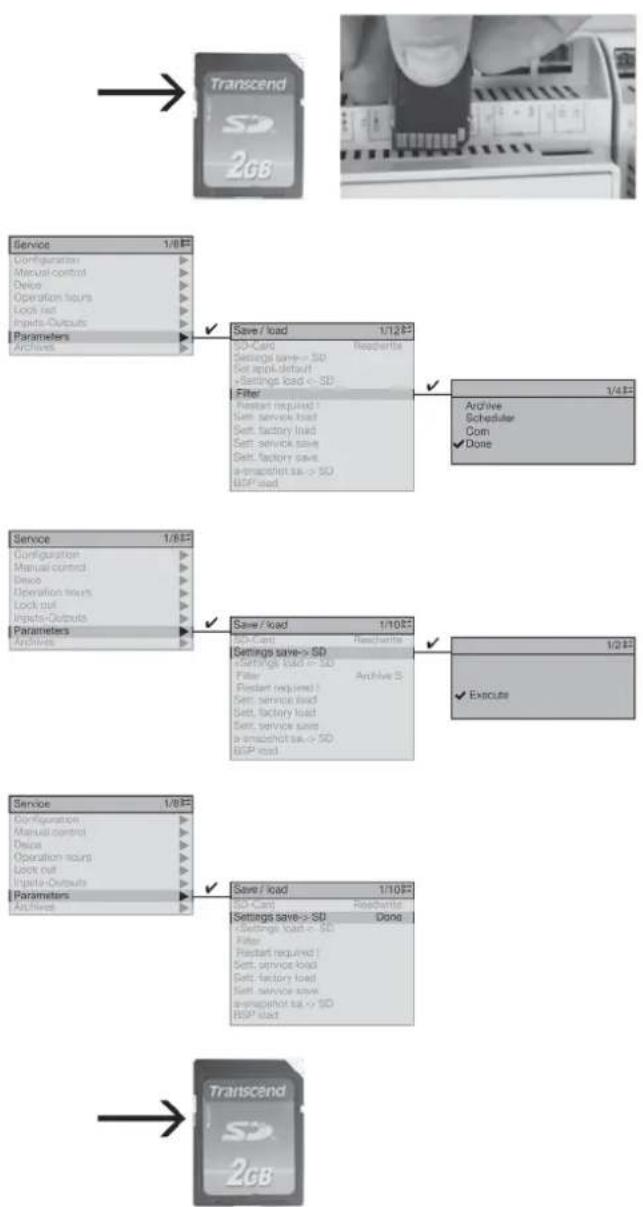

11.1. Paraméterek mentése SD kártyára.... 41

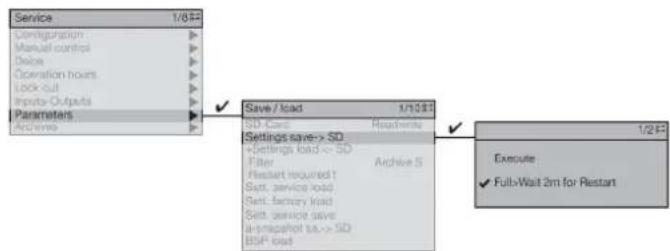

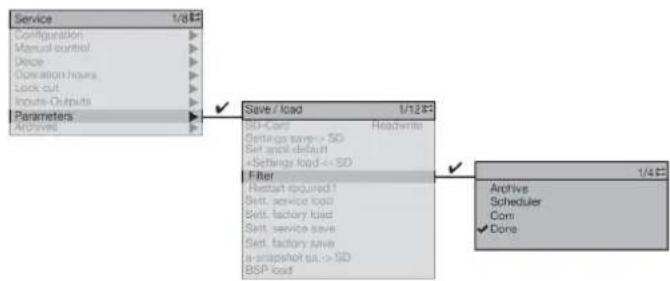

11.2. Paraméterek újratöltése SD kártyáról .....42
11.3. A vezérlő újraprogramozása SD kártyával ..... 43

12. A HMI áttekintése 45

12.1.20–125 modellek 45
12.2. 140–210 modellek ...... 46

13. Figyelmeztetések és riasztások listája....47

1. Leírás

1.1. Rövidítések

Röv.	Egység	Leírás
BP	bar	Párolgási nyomás
BMS	-	Épületfelügyeleti rendszer
CDT	°C	Kompresszor visszaáramlási hőmérséklet
CST	°C	Kompresszor beszívási hőmérséklet
EEV	-	Elektronikus nyomáscsökkentő szelep
EWT	°C	Belépő víz hőmérséklet
HMI	-	Ember-gép interfész = kijelző
HP	bar	Kondenzációs nyomás
LWT	°C	Távozó víz hőmérséklet

Röv.	Egység	Leírás
PME	-	Vízhiány nyomáskapcsoló
OAT	°C	Külső levegő hőmérséklet
OCT	°C	Akkumulátor hőmérséklet
SPC	°C	A felhasználó által megadott hőmérséklet beállítás hűtés üzemmódban
SPH	°C	A felhasználó által megadott hőmérséklet beállítás fűtés üzemmódban
SP*	°C	Aktuális vízhőmérséklet beállítás
WPT	-	Hidraulikus nyomás átalakító

1.2. Alkalmazható egységek

Hőmérséklet	Nyomás	Feszültség	Áram	Teljesítmény
°C	Nyomásmérő	V	A	W

1.3. Alkalmazás verziók

Ez az útmutató az alábbiakban felsorolt szoftver verziók és elektromos áramkörök számára készült.

Nézze át a készülékhez mellékelt, a későbbi fejlesztéseket és lehetséges testreszabásokat is tartalmazó elektromos kapcsolási rajzokat.

1.4. 20–125 modellek

Szoftver verzió 203

Berendezés	Fő vezérlő	Integrált HMI	Távvezérlő HMI
Hardver	POL423	POL871	POL895
Firmver	V10.32	V9.12	TBD

Szellőzés		20–55	65–75	90–125
PV/GV	Teljesítmény	SE4629	SE4631	SE4633
	Parancs	SE4630	SE4632	SE4634
Moduláció	Teljesítmény	SE4635	SE4637	SE4639
	Parancs	SE4636	SE4638	SE4640

1.5. 140–210 modellek

Szoftver verzió 108

Berendezés	Fő vezérlő	Bővítés		Integrált MMI	Távvezérlő IHM	Kommunikáció BacNet MS/TP	Kommunikáció LON	Kommunikáció BacNet IP
Hardver	POL687	POL96	POL98	POL871	POL895	POL904	POL906	POL908
Firmver	V10.36	V10.32	V10.32	V9.12	TBD	V10.30	V9.26	V10.30

Szellőzés		140–210
PV/GV	Teljesítmény	SE4595C / SE4596D
	Parancs	SE4597C / SE4598C
Moduláció	Teljesítmény	SE4605B / SE4606B
	Parancs	SE4607C / SE4608C

2. Cél

2.1. Bevezetés

Ez a dokumentum az ECOi-W sorozat készülékeihez használt SIEMENS vezérlő funkcióit írja le. A telepítő szakember és a végfelhasználó számára készült. Teljesebb információ az alábbi dokumentumokban érhető el:

• TDM: a készülékek és teljesítőképességek műszaki leírása
• IMM: telepítési és karbantartási előírások, beüzemelési eljárás

2.2. Alkalmazás

A SIEMENS vezérlő ECOi-W sorozat készülékeinek kezelésére lett tervezve. Ez a sorozat, a külső levegőt primer energia-forrásként használva, hűtött víz (folyadékhűtő) és / vagy meleg víz (hőszivattyú) létrehozására használatos.

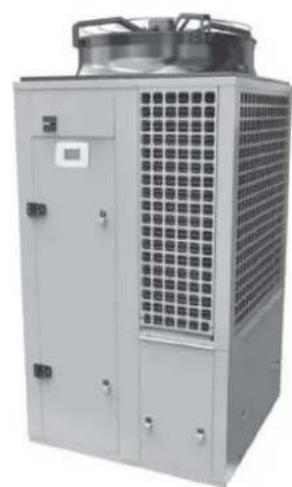

2.3. Működési alapelv

Az ECOi-W sorozat a következőkböl áll:

• Egykörös készülékek – 20–40-es méret
• Egykörös készülékek – 45–125-es méret
• Kétkörös készülékek – 140–210-es méret

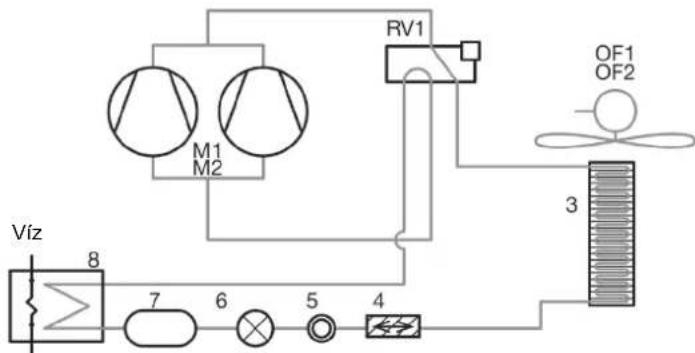

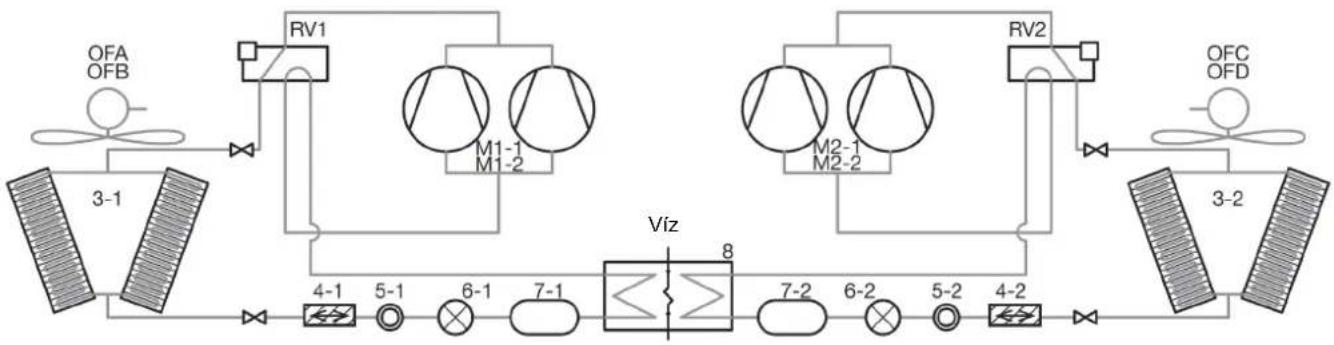

A blokkdiagramból látható, hogy az egykörös készülékek két, tandemben szerelt, állandó sebességű kompresszorral (M1 / M2), egy vagy két axiálventilátorral (OF1 / OF2) pásztázott levegő/hűtőközeg akkumulátorral (3), egy termosztatikus expanziós szeleppel (6) és egy víz/ hűtőközeg lemezes hőcserélővel (8) vannak ellátva.

Az ECOi-W höszivattyús típusú készülékek egy 4-utas szeleppel (RV1) vannak felszerelve, amely lehetővé teszi a meleg és hideg üzemmód közötti átváltást.

A kétkörös készülékek megegyeznek az egykörös készülékekkel, az (elektronikus) expanziós és lemezes höcserélő kivételével (kettős típus – mindkét körnél közös).

Az ECOi-W sorozat az alábbi opcionális elemeket kínálja a készülékek szolgáltatásainak bővítéséhez:

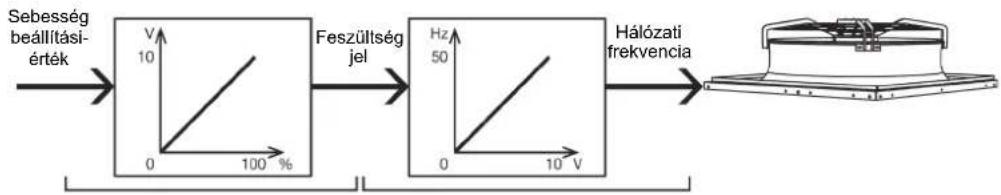

• „4-évszakos” opció: Az axiálventilátorokat (a mérettől függően) egy vagy két frekvenciaátalakító hajtja meg, hogy hűtés üzemmódban biztosítsa a gép megfelelő működését alacsony külső hőmérsékletek mellett (Lásd a „6.4. „4-évszakos” opció" pontot a 18. oldalon)

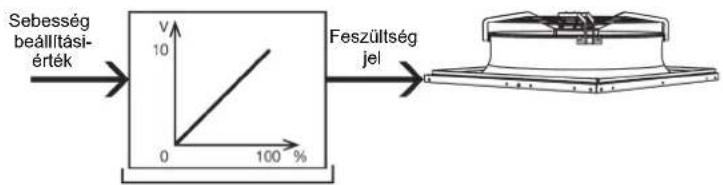

• "Nagynyomású ventilátorok" opció: Az axiálventilátorok EC típusúak a logikai vezérlést pedig a „4-évszakos” opció biztosítja (Lásd a .6.5. Nagynyomású ventilátorok" pontot a 19. oldalon)
• „Hidraulikus szivattyú” opció: A készülékek egy vagy több integrált szivattyút tartalmaznak, amelyek lehetővé teszik számukra, hogy biztosítsák vízellátásukat és vízelosztásukat a felhasználói hálózatban.

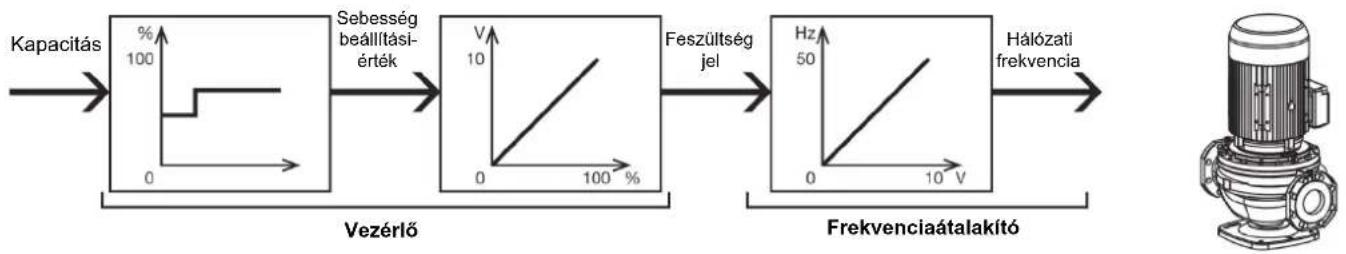

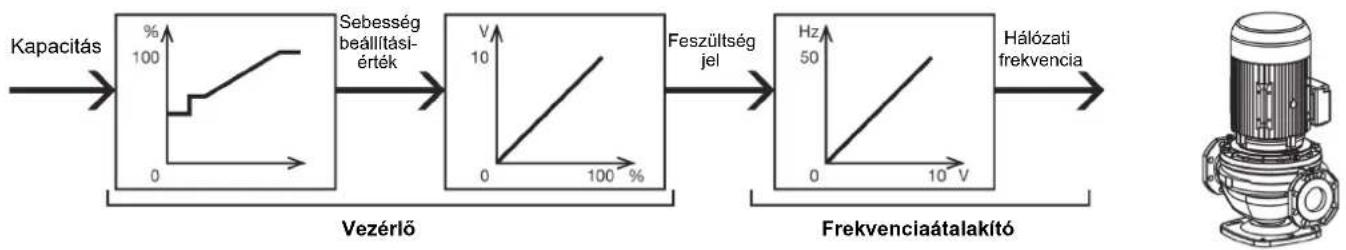

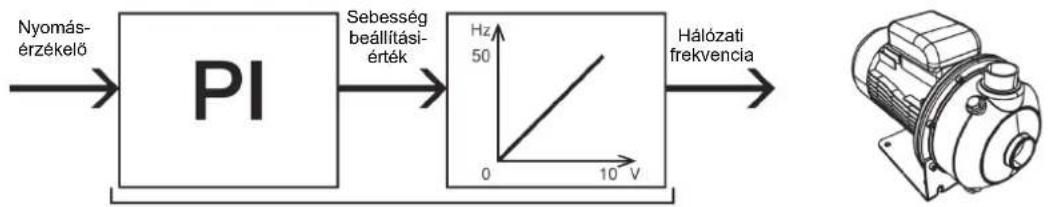

• „Szabályozható primer áramlás” opció: Egy frekvenciaátalakító lehetővé teszi a hidraulikus szivattyú sebességének modulálhatóságát (Lásd el „6.4. Szabályozható primer áramlás” pontot a 20, oldalon)

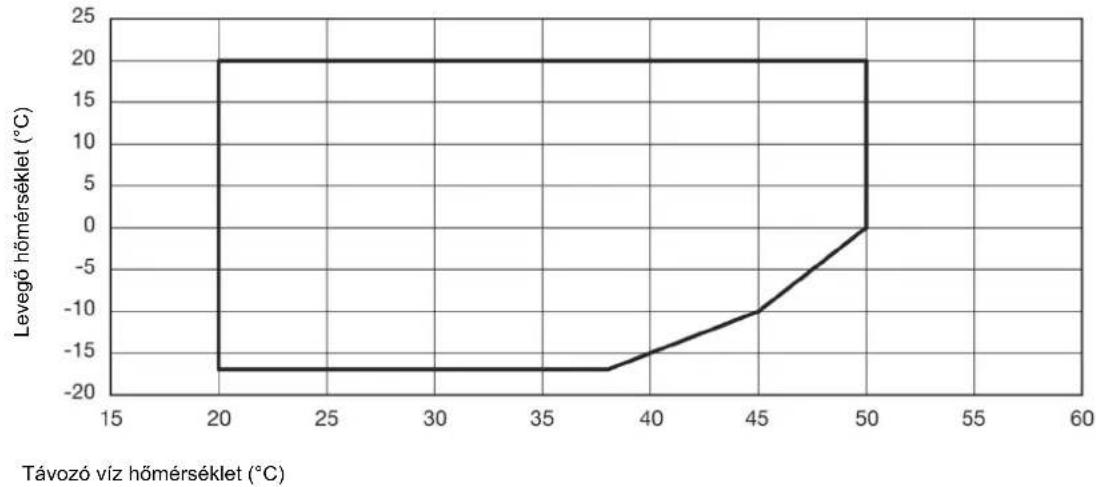

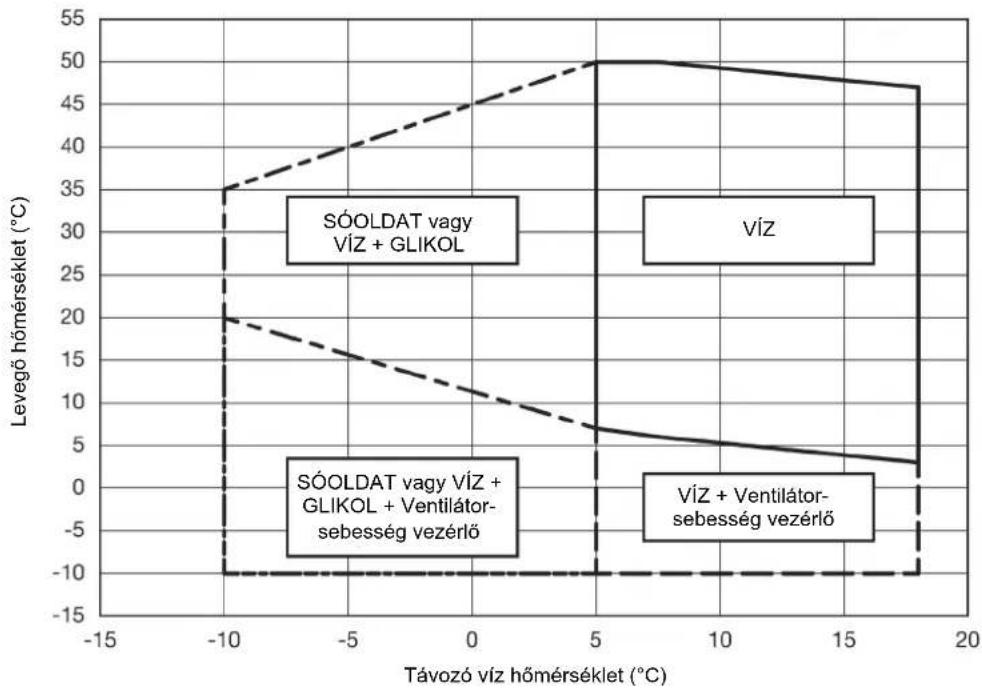

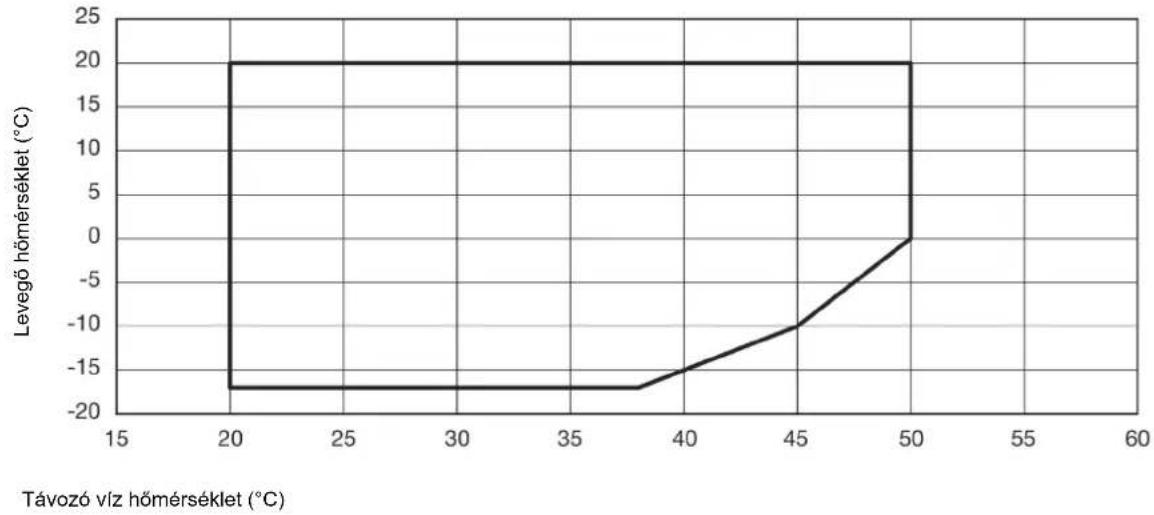

2.4. Működési burkológörbék

Az ECOi-W gépek termodinamikai gépek, amelyeket adott levegő- és vízhömérséklet tartományon belüli működésre terveztek. A vezérlés beállítja azokat a biztonsági pontokat, amelyek garantálják, hogy a készülékek a korrekt határok között maradjanak, de azt is lehetővé teszik, hogy azok ideiglenesen ezen a tartományon kívül is biztonságosan működjenek (pl. egy meleg víz kör üzembehelyezése nyáron vagy egy hideg víz köré télen).

Az alábbi burkológörbék jelzik a Távozó víz hőmérsékletet (Leaving Water Temperature – LWT) a külső levegő hőmérséklet (Outside Air Temperature – OAT) függvényében, mindkét üzemmódban.

Hűtés üzemmód

Fütés üzemmód
20–125 modellek

140–210 modellek*

* 55 °C periodikus működéssel érhető el.
Ha minden részletre kíváncsi, vegye fel a kapcsolatot a helyi Panasonic kereskedővel vagy márkaszervizzel.

3. Interfészek

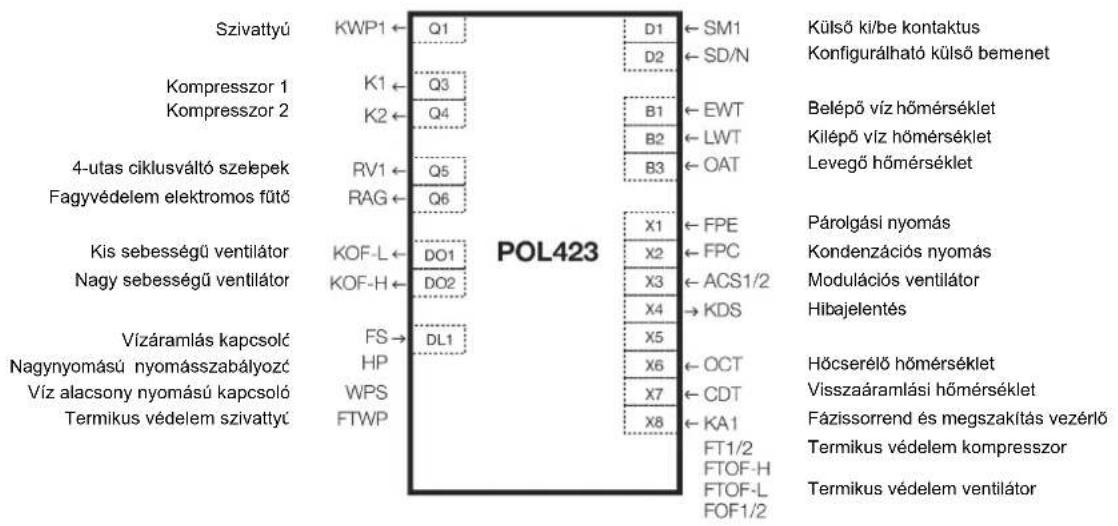

3.1. A 20/25/30/35/40/45/55/65/75/90/105/125 vezérlő bemenetei / kimenetei

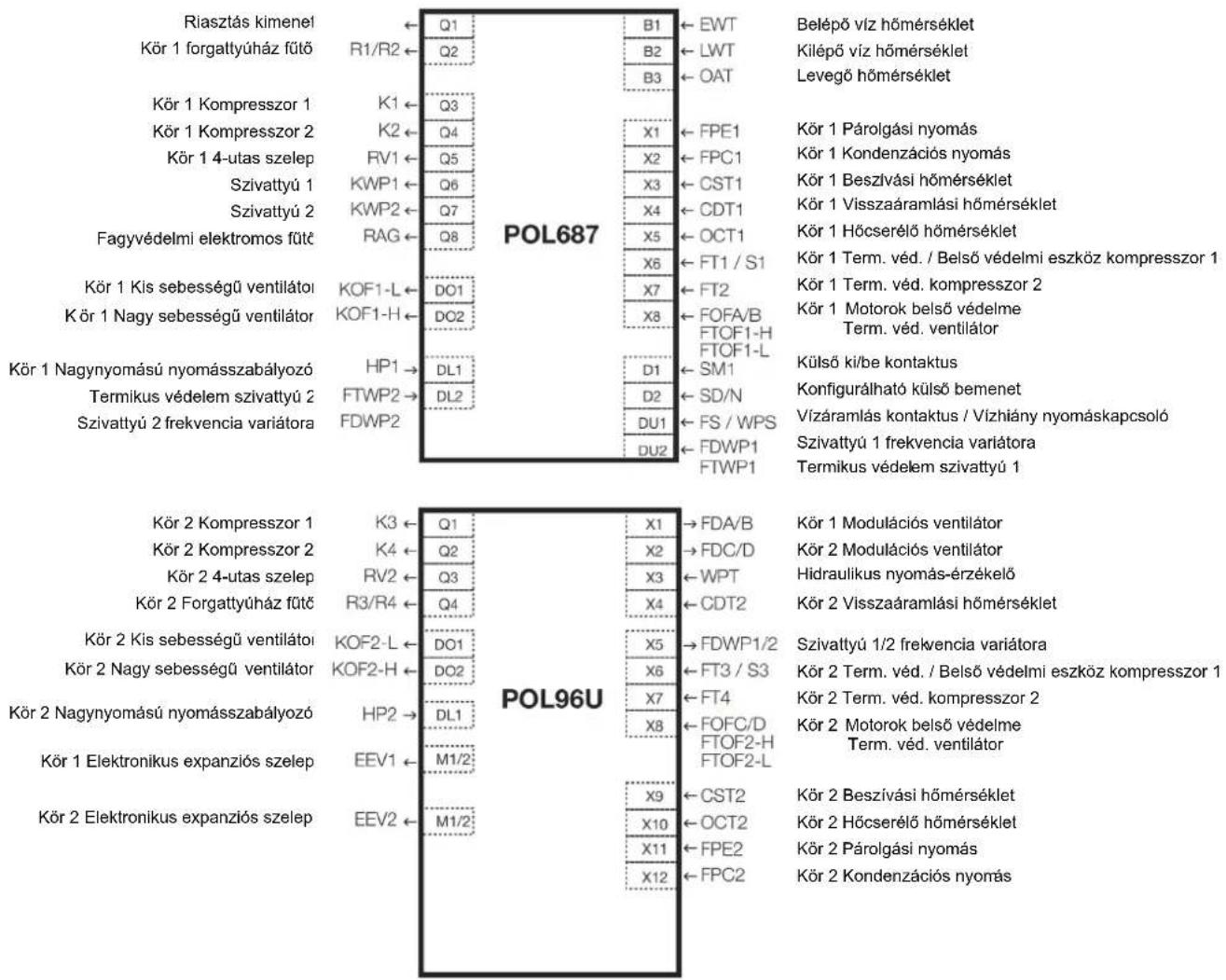

3.2. A 140/150/170/190/210 vezérlő bemenetei / kimenetei

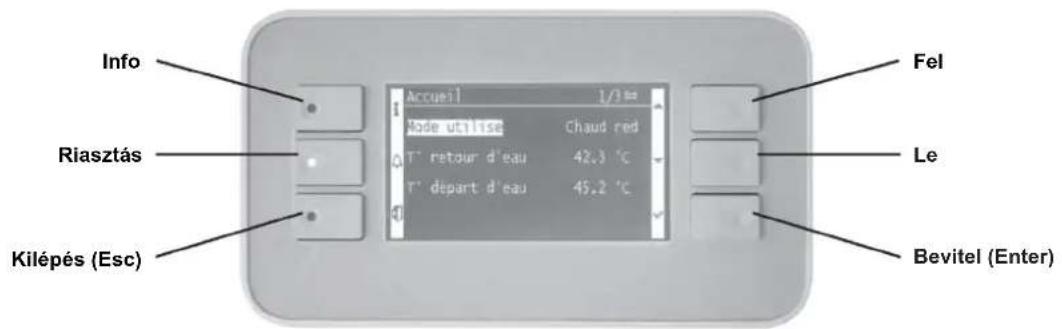

3.3. Integrált kijelző

Ez a felhasználói interfész egy 6-gombos folyadékkristályos kijelző. A kijelző a POL423 és POL687 vezérlő „BSP BUS” portjához egy (maximálisan 2,5 m hosszúságú) RJ45-ös kábellel csatlakozik.

INFO	Ezzel a gombbal a felhasználó bármelyik képernyőről visszatér a fő menübe vagy a kezdő képernyőre, és a Kilépés (ESC) gombhoz hasonlóan, érvényteleníti az aktuális módosítást.
RIASZTÁS	A riasztás gomb megnyomásakor (a piros LED villog, ha egy riasztás aktiv) megjelenik a riasztáskezelő menü (lásd „13. Figyelmeztetések és riasztások listája” pontot).
KILÉPÉS (ESC)	A menü fa előző szintjére tér vissza. Ha ezt a gombot módosítás közben nyomja meg a felhasználó, azzal érvényteleníti az elvégzendő módosítást, és visszalép az előző menübe. Ez a funkció akkor nagyon fontos, amikor egy beállítást véletlenül módosítanak.
FEL/LE	Ezek a gombok két funkcióval rendelkeznek1. Egy menüben ezek a lehetséges opciók listájának fel és le mozgatására használatosak2. Amikor egy beállítást kiválasztott, annak értékét ezekkel változtathatja meg
Bevitel (ENTER)	Ez a gomb három funkcióval rendelkezik3. Egy almenü elérésére használatos4. Egy beállítás módosítását aktiválja5. Egy beállítás módosítását érvényesíti

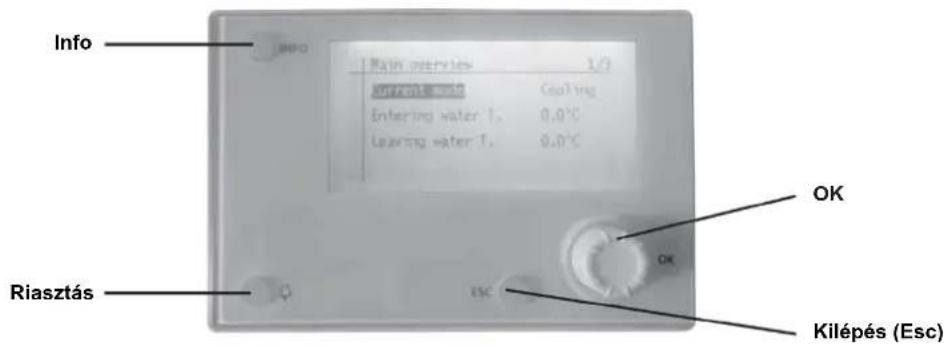

3.4. Távvezérlő kijelző

Ez a felhasználói interfész egy 3-gombos és görgető-tárcsás, folyadékkristályos kijelző. A POL423 és POL687 vezérlőhöz az alábbi 2 mód egyikével csatlakoztatható:

• a „BSP BUS" porthoz egy RJ45-ös kábellel: maximális hossz 2,5 m
• a „PB BUS” porthoz egy 2-eres kábellel: maximális hossz 100 m. A kijelző ezután az ezen a buszon lévő összes vezérlőt eléri

INFO	Ezzel a gombbal a felhasználó bármelyik képernyőről visszatér a fő menübe vagy a kezdő képernyőre, és a Kilépés (ESC) gombhoz hasonlóan, érvényteleníti az aktuális módosítást.
RIASZTÁS	A riasztás gomb megnyomásakor (a piros LED villog, ha egy riasztás aktív) megjelenik a riasztáskezelő menü (lásd riasztások).
KILÉPÉS (ESC)	A menü fa előző szintjére tér vissza. Ha ezt a gombot módosítás közben nyomja meg a felhasználó, azzal érvényteleníti az elvégzendő módosítást, és visszalép az előző menübe. Ez a funkció akkor nagyon fontos, ha egy beállítást véletlenül módosítanak.
OK	A görgető-tárcsa ötfunkciós:1. Egy menüben ez a lehetséges opciók listájának fel és le mozgatására használatos2. Amikor egy beállítást kiválasztott, annak értékét ezzel változtathatja meg3. Egy almenü elérésére használatos4. Egy beállítás módosítását aktiválja5. Egy beállítás módosítását érvényesíti

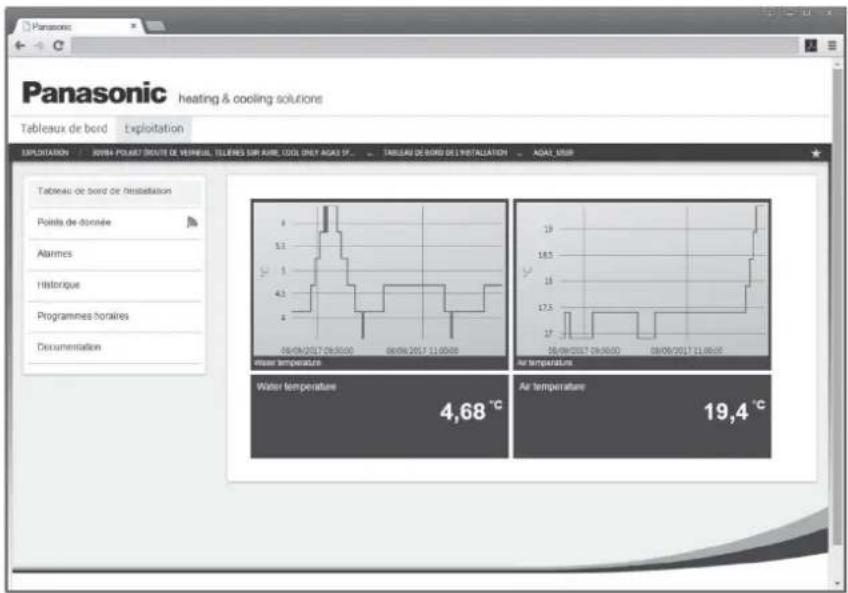

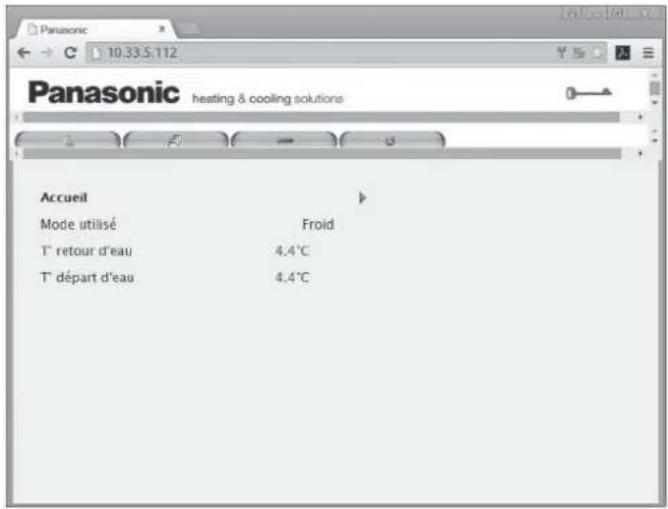

3.5. Web kijelző

Az interfész egy IP hálózatra kapcsolódó kétkörös készüléken áll rendelkezésre (140–210 modellek). A Webböngésző lehetővé teszi a készülékhez való hozzáférést az IP címének jelzésével és a WEB fiók használatával (jelszó: SBTAdmin!).

3.6. Kommunikációs protokollok

A rendelkezésre álló protokollok a készülék-vezérlőtől függenek. Néhányuk a vezérlő számára készült, mások pedig egy további kommunikációs modult igényelnek.

Protokollok	20–125		140–210
Standard vezérlő	POL423	POL688	POL687
RTU Modbus	Standard (alapértelmezésként)	Nem érhető el	Standard (alapértelmezésként)
TCP/IP modbus	Nem érhető el	Standard	Standard
BacNet MS/TP	Standard		POL904 modul
BacNet IP	Nem érhető el	Standard	POL908 modul
LON	Nem érhető el		POL906 modul

A csatlakozási specifikációt és az ezen protokollok által elérhetővé tett információt a Kommunikációs útmutatóban tárgyaljuk. Alapértelmezésben a vezérlők RTU Modbus-ban vannak konfigurálva

• cím 1
• 9600-as átviteli sebesség
- paritás nélkül
- 1 stop bit

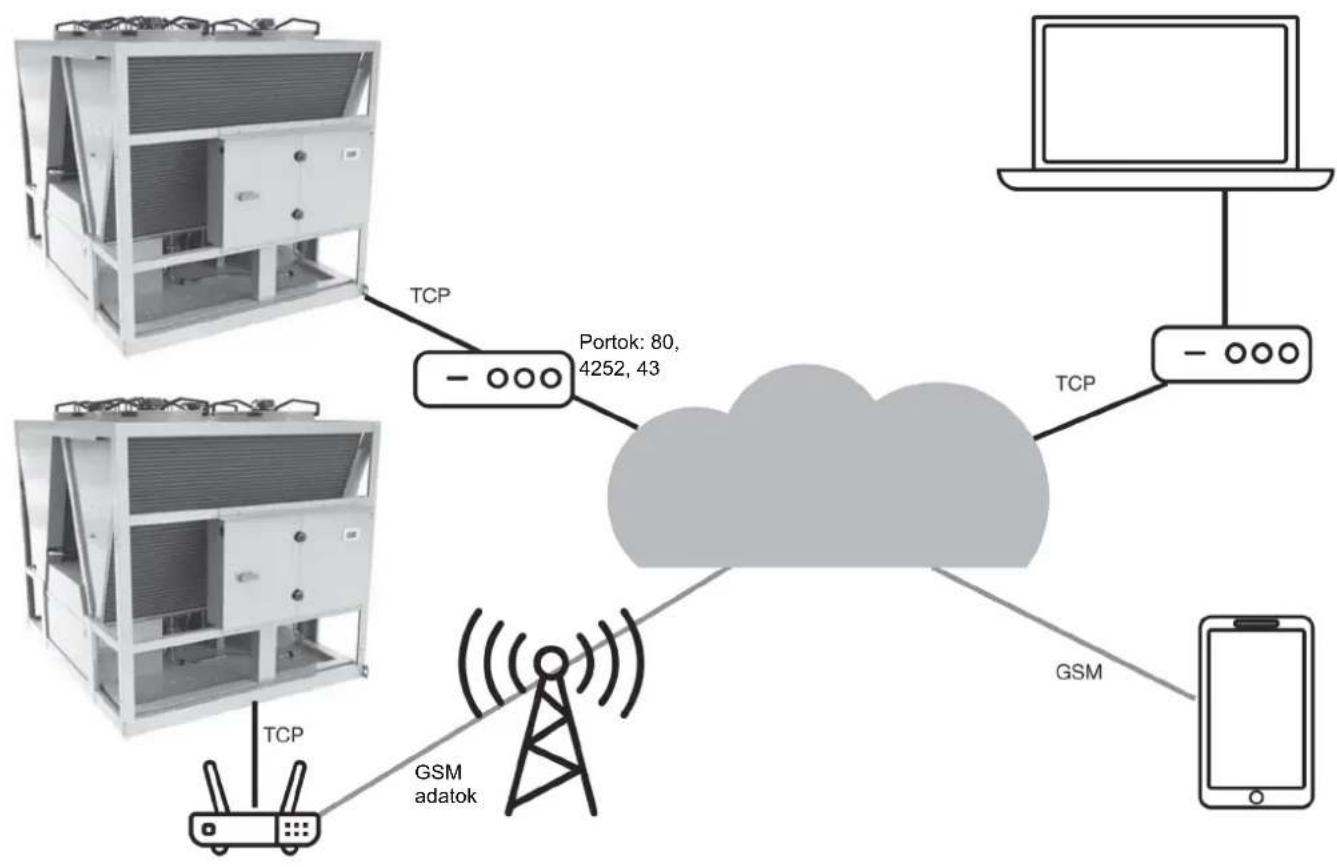

3.7. Panasonic felhö

Az ECOi-W folyadékhűtő felhő rendszer lehetővé teszi a készülékek távfelügyeletét. Nevezetesen, hozzáférést nyújt a fő készülék paraméterekhez és riasztásokhoz, elmenti a vezérlő által küldött értékeket és lehetővé teszi a teljes alkalmazás (hőmérséklet-szabályozás, konfiguráció, felhasználói interfész, hálózati változók listája) frissítését.

A készülékek vagy a felhasználó intranetjén keresztül csatlakoznak, vagy a felhasználói intranettől függetlenül, egy opcionális GSM gateway routeren (átjáró útválasztón) keresztül

4. Hőmérséklet szabályozás

4.1. Bevezetés

4.1.1 Terhelés és kapacitás

Az ECOi-W készülékek funkciója a felhasználói vízkör hőmérsékletének megtartása a készülékeknek a felhasználó által megadott működési tartományán belül. A felhasználó hálózatából jövő víz hőmérsékletét „TERHELÉS”-ként értelmezzük, amelyre a készüléknek reagálnia kell. A készülék által szolgáltatott víz hőmérsékletét pedig „KAPACITÁS”-ként értelmezzük.

4.1.2 Készülékek vezérlése

Az ECOi-W készülékek vezérlése prioritási sorrendben történik:

1. Időzítés programozás: ez az ütemezés a vezérlőbe van integrálva
2. BMS: a távfelügyelet a parancsait a kommunikációs protokollnak megfelelően adja ki
3. HMI: a felhasználó a parancsokat közvetlenül a készülékre (integrált kijelző) vagy távvezérléssel (távvezérlő kijelző) adja ki
4. Digitális bemenetek: a felhasználó a parancsokat 2 potenciálmentes érintkezőn keresztül, elektromechanikusan adhatja ki:

- D1 bemenet: ON (BE)/OFF (KI)

– D2 bemenet: konfigurálható

Ütemezés

Legmagasabb prioritás

4.1.3 Működési módok

Az ECOi-W készülékek három üzemmódot kínálnak:

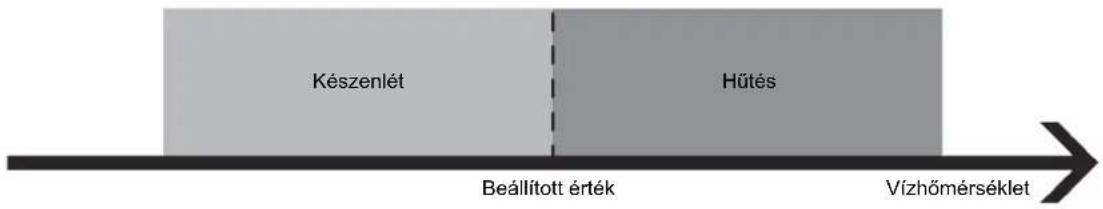

- Hütés üzemmód = a készülék hűti a vízkört. A készülék a vízhőmérséklet-érzékelőnek megfelelően kerül szabályozásra:

• Ha a mért érték kevesebb mint a beállított: a készülék készenléti állapotban van
  – Ha a mért érték a beállított felett van: működik a termodinamikai folyamat

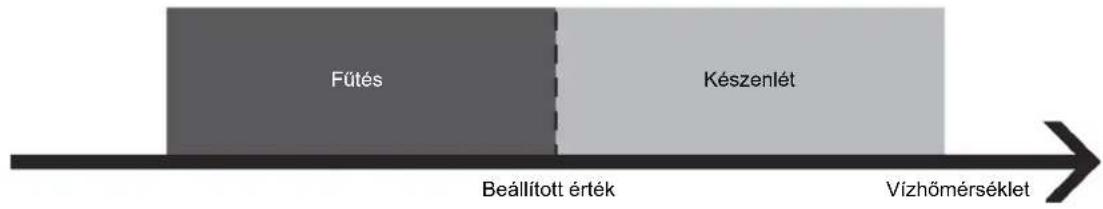

- Fütés üzemmód = a készülék füti a vízkört. A készülék a vízhőmérséklet-érzékelőnek megfelelően kerül szabályozásra:

• Ha a mért érték a beállított alatt van: működik a termodinamikai folyamat
• Ha a mért érték a beállított felett van: a készülék készenléti állapotban van

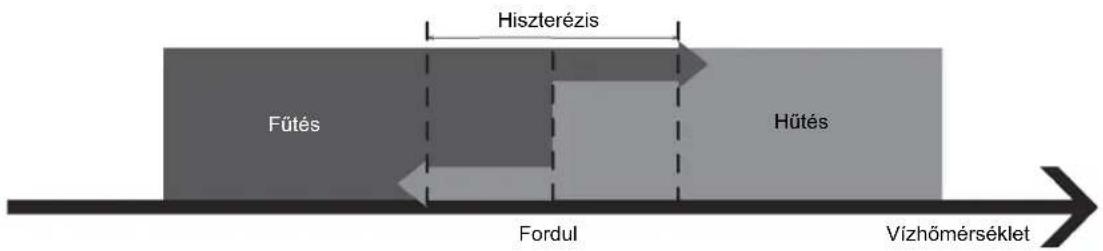

- Automatikus átváltó üzemmód = a készülék automatikusan átvált a fentiekben leírt hűtési és fűtési üzemmód között. Az átváltás a levegő-hőmérsékletnek megfelelően megy végbe. Egy hiszterézis van beiktatva a levegökör stabilizálása és a túlzott működési változások megakadályozása érdekében.

4.2. Víz beállítások és víz fagyvédelem

A felhasználó megadhatja a vizhömérséklet beállítást, hogy a sorozat szerint vezérelje:

• ECOi-W 20–125 (2 kompresszor): vagy a belépő víz hőmérséklet EWT (alapértelmezés), vagy a kilépő víz hőmérséklet LWT
• ECOi-W 140–210 (4 kompresszor): a kilépő víz hömérséklet LWT

A felhasználó mindegyik módnál megadhatja a vezérelhető hömérséklet-beállítást:

• Fütés üzemmód SPH (alapértelmezés 40 °C): 25 és 50 °C között
• Hütés üzemmód SPC (alapértelmezés 8 °C): a maximális érték 12 °C, a minimumérték a víz fagyvédelemtől függ. Alapértelmezésben a vízkört védelem nélkülinek tekintjük és a minimális érték +4 °C-ra van beállítva. Ennél alacsonyabb érték megadásakor kötelező a vízkört fagyás ellen védeni és a glikol-szintet ellenőrizni.

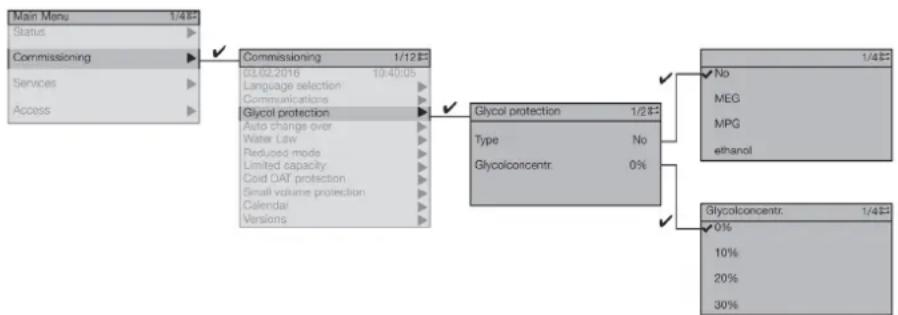

Glikol szint	SPC minimumérték
0%	+4 °C
10%	0 °C
20%	-3 °C
> 30%	-10 °C

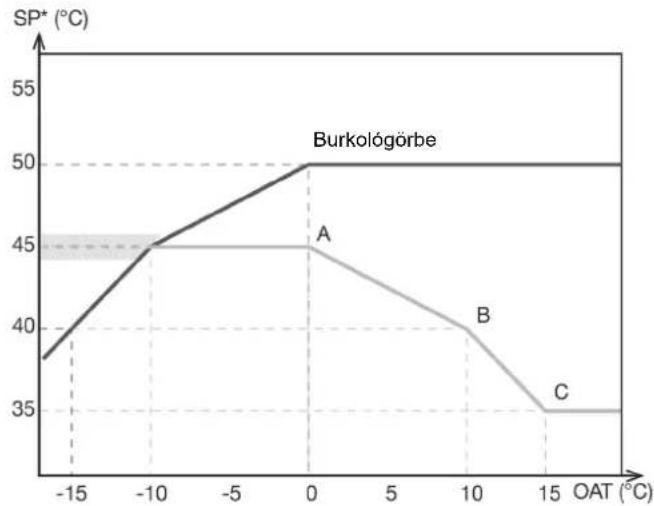

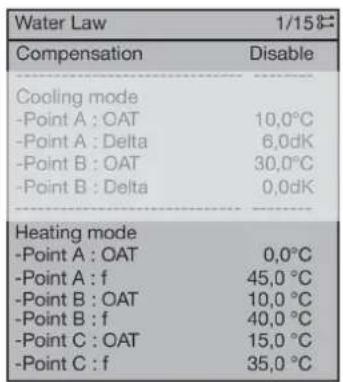

A víz-szabály aktiválása esetén (Lásd a „6.1 Víz-szabály” pontot a 16. oldalon) és a csökkentett módoknál (Lásd a „6.2 Csökkentett mód” pontot a 17. oldalon), a vezérlés az automatikusan kiszámolt SP* beállítási-értéket használja, amely eltérhet az SPC és SPH felhasználói beállításoktól.

4.3. Hőmérséklet szabályozás

A hömérséklet szabályozás biztosítja, hogy a felhasználó által kiválasztott víz érzékelő (EWT vagy LWT) elérje az aktuális SP* beállítási-értéket. A kompresszorok hatékonyabb kezelése érdekében a vezérlés a terhelés és kapacitás koncepcióját alkalmazza.

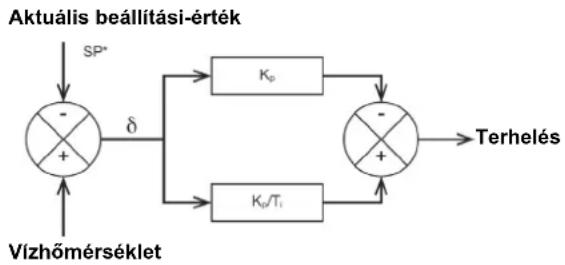

A terhelés megfogalmazása

A terhelés egy PI algoritmus segítségével kerül kiszámításra, minimálisra csökkentve a készülék mérése és beállítási-érték közötti különbséget.

A PI együttható a sorozattól, a szabályozandó víz-hőmérséklettől és a működési módtól függ. Ezek nem módosíthatóak. Ezek megfelelnek az IMM-ben jelzett primer vízkör(ök) minimális volumeneinek.

Tartomány	Szabályozandó hömérséklet	Együttható	Egységek	Hütés üzemmód	Fütés üzemmód
20 to 125	EWT	Kp	%/K	10	10
		Ti	s	60	60
	LWT	Kp	%/K	4	4
		Ti	s	50	50
140 to 210 LWT		Kp	%/K	4	5
		Ti	s	180	60

Kapacitás lépések

A készülék kapacitása a kompresszorok aktiválásainak kombinálása következtében lépcsőzetes. Egy lépcső kapacitása arányos az aktivált kompresszorok teljesítményével, ahogyan az az alábbi, az ECOi-W 210-re vonatkozó táblázatban látható:

Kompresszor			Lépcsőzetesség
Kör	N°	Teljesítmény	0	1	2	3	4	5	6	7	8
1	C2	39,7	OFF (KI)	ON (BE)	OFF (KI)	ON (BE)	ON (BE)	OFF (KI)	ON (BE)	OFF (KI)	ON (BE)
	C1	64,7	OFF (KI)	OFF (KI)	ON (BE)	OFF (KI)	OFF (KI)	ON (BE)	OFF (KI)	ON (BE)	ON (BE)
2	C2	39,7	OFF (KI)	OFF (KI)	OFF (KI)	ON (BE)	OFF (KI)	OFF (KI)	ON (BE)	ON (BE)	ON (BE)
	C1	64,7	OFF (KI)	OFF (KI)	OFF (KI)	OFF (KI)	ON (BE)	ON (BE)	ON (BE)	ON (BE)	ON (BE)
Kapacitás (%)			0	19	31	38	50	62	69	81	100

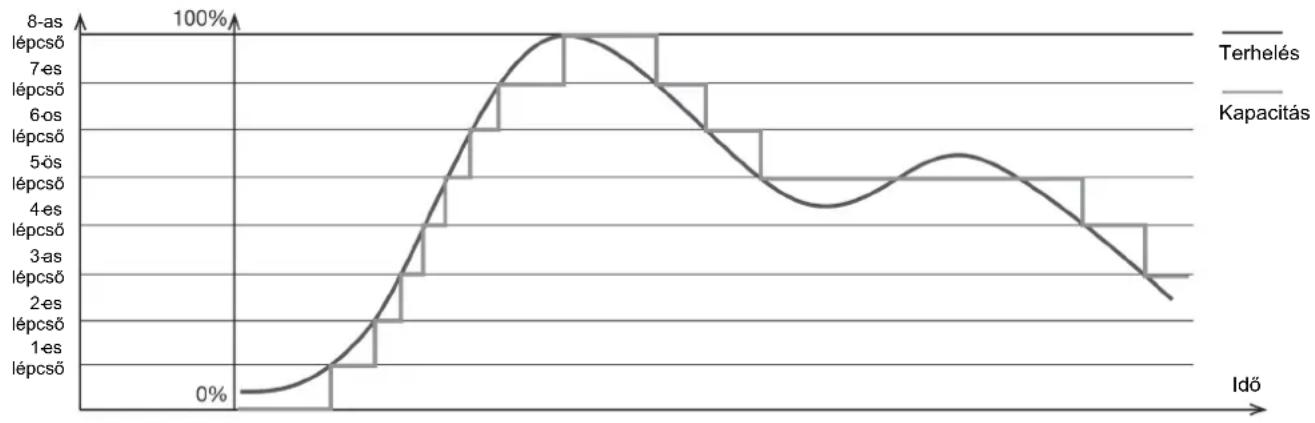

Reagálás a felhasználói terhelésre

A hömérséklet szabályozás dinamikusan hozzáilleszti a készülék kapacitás-fokozatát a felhasználó vízkörének terheléséhez.

5. Berendezés menedzsment

5.1. Hőmérséklet-érzékelők

A hömérsékletet a 10 kΩ-os CTN érzékelők mérik. Az ellenállás mérések hömérsékletre konvertálódnak a teljes hömérséklet-tartományra skálázott együtthatóval, hogy a készülék müködési pontjától függetlenül biztosítsák a megfelelő (<1 K) pontosságot.

A külső levegő hőmérséklet (OAT) speciális esete

A CTN érzékelő mérési eredménye számos utó-feldolgozáson megy keresztül.

• Stabilizált üzemmód: a hömérséklet megegyezik az 5-perces csúszó átlaggal.
• Jégtelenítési ciklus: a hőmérséklet a ciklus indítása előtti, utolsó értékén van rögzítve.
• Kikapcsolt készülék: a hömérséklet nem aktuális.
• A készülék egy leállás utáni indulási fázisban van:
• Kevesebb mint 15 perc: a hömérséklet nem aktuális.
  – Több mint 15 perc: a hömérséklet a szellőzési művelet után 90 másodperccel aktuális

5.2. Nyomás-érzékelők

Nyomásátalakítók

A hütőközeg és a víz relativ nyomásait (BP, HP és WPT) ratiometrikus átalakítók mérik. Vezérlő a feszültség-jelet nyomásértékre konvertálja.

HP nyomáskapcsoló

Ez a nyitó nyomáskapcsoló kiold amikor a kondenzációs nyomás túl magas.

PME nyomáskapcsoló (vízhiány)

Ez a nyitó nyomáskapcsoló kiold amikor a hidraulikus nyomás elégtelen.

5.3. Kompresszorok

A kompresszorok a kapacitás-lépcsőktől függően aktiválódna/inaktiválódnak (Lásd a „4.3. Hőmérséklet szabályozás” pontot a 13. oldalon). Az alábbi rövid-ciklus védelem biztosítja a kompresszorok időtartamát:

• Minimális aktiválási idő = 90 mp
• Maximális aktiválási idő = 120 mp
  • Maximálisan 12 beindítás óránként

5.4. Ventilátorok

A vezérlő a kondenzációs nyomás (hűtés üzemmód) illetve a párolgási nyomás (fűtés üzemmód) szerint vezérli a ventilátorok sebességét:

• Kétsebességű szellőztetés: az AC motor csillag vagy delta indítással való ellátásával érjük el
• Modulációs szellőztetés: az AC motor frekvenciaátalakítóval való ellátásával vagy az EC motor használatával érjük el A sebesség hiszterézissel van stabilizálva, és amennyiben moduláció is van, akkor átállítással.

A modulációs szellőztetés a „4-évszakos” opció (Lásd a „6.4. „4-évszakos” opció” pontot, a 18. oldalon) és a „Nagynyomású ventilátorok” opció (Lásd a „6.5. „Nagynyomású ventilátorok” opció” pontot, a 19. oldalon) sajátja.

5.5. Elektronikus nyomáscsökkentő szelep

Az elektronikus nyomáscsökkentő szelepet közvetlenül a vezérlő vezérli. Ez a vezérlő számára a következőket teszi lehetővé:

• A nyomáscsökkentő szelep előzetes beállítása a beindításnál a működési feltételeknek megfelelően
• A nyomáscsökkentő szelep előzetes beállítása a kapacitás változtatás előtt
  • A párolgási nyomás vezérlése
  • Túlmelegedés vezérlés
• A nyomáscsökkentő szelep nyitásának stabilizálása speciális tranziensek során (pl. jégtelenítés)
• A nyomásmentesítő szelep lezárása amikor a kör le van állítva

5.6. 4-utas szelep

A 4-utas szelep lehetővé teszi a hűtés üzemmód (szelep inaktiválva) és a fűtés üzemmód (szelep aktiválva) közötti átkapcsolást. Az átkapcsolás egyrészt a tandem kompresszorok több mint egy perces leállítását, másrészt egy 4 bárnál kisebb HP és BP közötti eltérést igényel.

5.7. Carter ellenállás

5.7.1 20–125 modellek

A carter ellenállásokat nem vezérli közvetlenül a vezérlő, de a kompresszorokhoz kapcsolódnak:

• Kompresszor inaktiválva: az ellenállás aktivált
• Kompresszor aktiválva: az ellenállás inaktivált

5.7.2 140–210 modellek

A carter ellenállásokat közvetlenül vezérli a körhöz kapcsolódó vezérlő:

A két tandem elrendezésű kompresszor aktiválva van: az ellenállások inaktiváltak

Az egyik kompresszor 15 percen túl van inaktiválva: az ellenállások aktiváltak

5.7.3 Előfűtés

Ha a készülék táplálása több mint 3 órára kikapcsolt (pl. táphiba, első bekapcsolás induláskor stb.), a vezérlő a kompresszorok előfütési fázisát igényli mielött elindítaná a hőmérséklet-szabályozást. Alapértelmezésben ez a fázis 30 percet igényel

5.8. Fagyvédelmi ellenállás

A fagyvédelmi ellenállások a lemezes höcserélőhöz kapcsolódnak és hőszigeteléssel vannak borítva. Ezek a hidraulikus kör védelmében vesznek részt, amikor a környezeti körülmények fagyásveszélyt okoznak (Lásd a „8.2.1. A lemezes höcserélő fagyvédelme” pontot a 25. oldalon).

5.9. Hidraulikus szivattyú

A készülékek választhatóan tartalmazhatnak 1 db szivattyút, 2 db párhuzamosan szerelt szivattyút (ECOi-W 20–125) vagy 1 db dupla szivattyút (ECOi-W 140–210). Az utóbbi két esetben egyszerre csak egy motor működik, a másik pedig tartalék. A szivattyúk a következőkkel kapcsolatban kerülnek vezérlésre:

• Fix sebesség (standard): közvetlenül a vezérlő által
• Modulációs sebesség: a szivattyú AC motorját egy változó frekvenciájú meghajtó táplálja. A „Szabályozható primer áramlás” opció kínálja a modulációs sebességet (Lásd a „2.3. Működési alapelv” pontot a 4. oldalon).

A vezérlő:

• Vagy táplálja vagy leállítja a szivattyút amikor a készülék készenléti állapotban van
• Dupla szivattyú esetén automatikusan átkapcsol a második motorra, ha az első motornál probléma lép fel.
• Rendszeresen újraindítja a szivattyút, hogy elkerülje az inaktivitás okozta eltömődést. Ez a funkció állítható, és alapértelmezésben inaktiválva van:
  Újraindítás gyakorisága: 72 óra
  – Újraindítás időtartama: 120 mp

6. További funkciók

6.1. Víz-szabály

A víz-szabály lehetővé teszi, hogy a hőmérséklet beállítási-értéke a külső hőmérséklethez legyen adaptálható. Alapértelmezésben a víz-szabály inaktiválva van.

VIGYÁZAT A víz-szabály automatikusan aktiválódik, ha a készülék automatikus átváltó üzemmódban működik.

6.1.1 Hütés üzemmód

A viz-szabály hozzáadódik a felhasználó által megadott SPC beállítási-értékhez egy hömérséklet Δeltolási funkcióval: SP* = SPC + Δ(OAT)

Az eltolást az A és B pont határozza meg

Pontok	Koordináták	Egység	Min.	Max.	Alap-érték
A	OAT	°C	10	30	10
	Delta	K	DB	8	6
B	OAT	°C	20	36	30
	Delta	K	0	DA	0

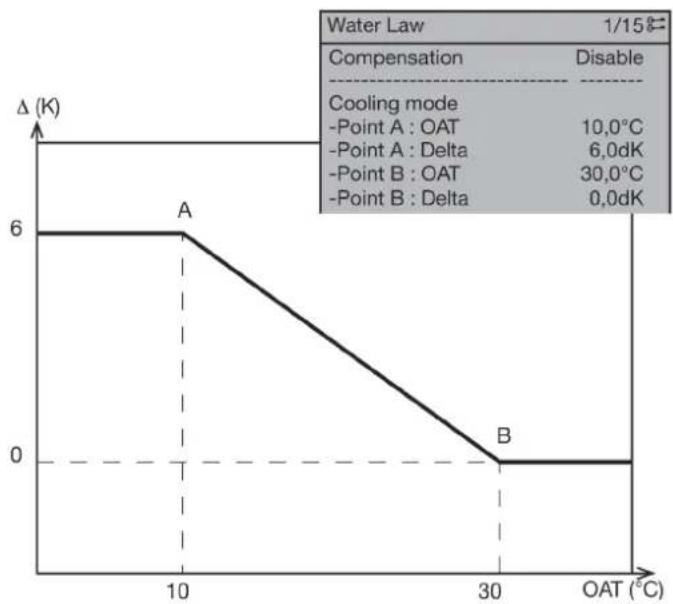

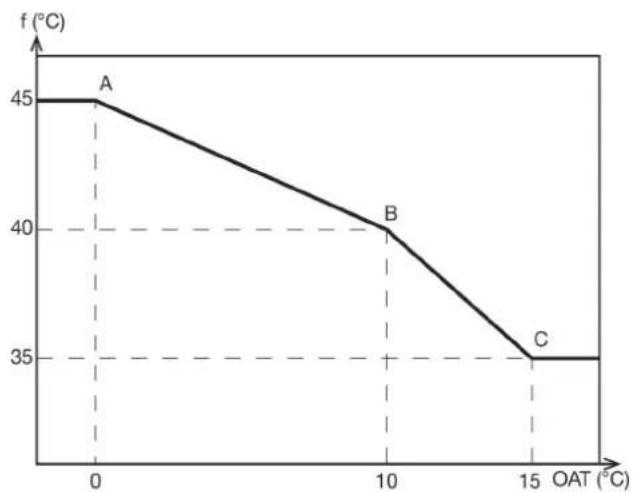

6.1.2 Fűtés üzemmód

A víz-szabály a külső hömérsékletnek megfelelően újraszámítja a beállítási-értéket. Az f függvényt az A, B és C pont határozza meg:

Pontok	Koordináták	Egység	Min.	Max.	Alapérték
A	OAT	°C	-20	OATB	0
	f	°C	fB	50	45
B	OAT	°C	OATA	OATC	10
	f	°C	fC	fA	40
C	OAT	°C	OATB	50	15
	f	°C	20	fB	35

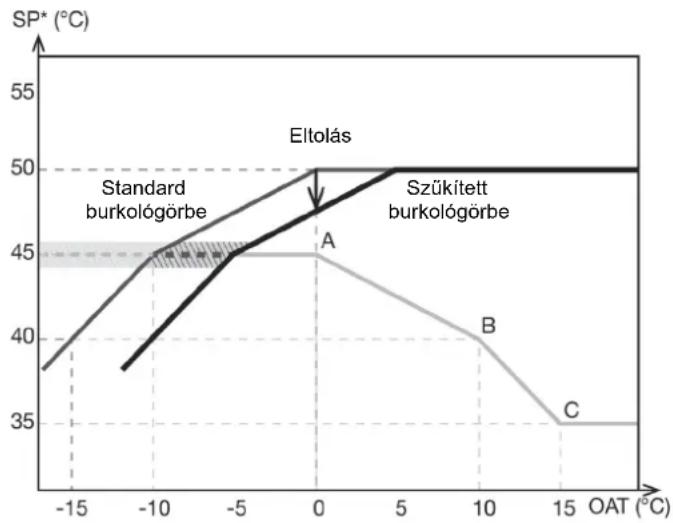

A készülék alacsony hömérsékleteken való biztonsága érdekében, a víz-szabály az érvényes beállítási-értéket automatikusan a működési burkológörbére korlátozza (Lásd a „2.4. Működési burkológörbék” pontot az 5. oldalon):

SP* = min [ f(OAT), burkológörbe fütés üzemmód ]

Az alábbi példában a viz-szabály helyettesíti a működési burkológörbét az alábbi f függvénynél OAT -10 °C. Az f függvény árnyékolt része ezért nincs megőrizve.

6.2. Csökkentett mód

A csökkentett módok lehetővé teszik az elektromos fogyasztás csökkentését és/vagy csökkentik a zajszintet. Alapértelmezésben a csökkentett mód inaktiválva van.

„Decreased cool. setp” (Csökkentett hütés beállítási-érték) (csak hütés üzemmód)

Ez az üzemmód lefelé tolja el a beállítási-értéket, hogy amikor a villamos energia olcsóbb, összegyűjtse a vízkörben lévő hideget:

SPC csökkentett = SPC - eltolás

Az eltolás 0 és 15 K között állítható, alapértelmezésben ez 2 K.

Ez az üzemmód lehetővé teszi a beállítási-értékek lazítását azért, hogy a kompresszorokon kisebb legyen az igénybevétel:

SPC csökkentett = SPC + hideg eltolás

SPH csökkentett = SPH - meleg eltolás

Az eltolások 0 és 15 K között állíthatóak, alapértelmezésben ez 3 K.

„Low noise“ (Kis zaj)

Ez az üzemmód lehetővé teszi, hogy a ventilátorok lelassulhassanak, és így kisebb zajjal működjenek. A lassítás a nyomás beállítási-érték eltolásával érhető el:

SPPEvap csökkentett = SPPEvap - BP eltolás

SPPCnd csökkentett = SPPCnd + HP eltolás

Az eltolások 0 és 2 bar között állíthatóak, alapértelmezésben ez 2 bar.

6.3. Terheléscsökkentés mód

A terheléscsökkentés mód a készülék energiafogyasztását korlátozza a kapacitása behatárolásával. A korlátozás fokát a kapacitás maximális értéke határozza meg, a beállítás 0 és 100% közötti. Alapértelmezésben a terheléscsökkentés mód inaktiválva van.

Az alábbi példa a készülék kapacitásának 75%-ra történő korlátozását illusztrálja. Ameddig a terheléscsökkentés mód nincs aktiválva, a készülék a kapacitását úgy szabályozza be, hogy reagáljon a terhelésre. Amikor a terheléscsökkentés mód aktiválva van, a készülék a kapacitását a határérték alá korlátozza.

A 4-évszakos" opció lehetővé teszi, hogy egész évben fel lehessen cserélni az akkumulátort a külső levegővel, amely a légáram modulálásával állítható be. Ez a beállítás a vezérlővel irányított frekvenciaátalakítókon keresztül működtetett ventilátorokkal érhető el.

6.4.1 Hütés üzemmód

A vezérlő szabályozza a kondenzációs nyomást, a ventilátorok gyorsítását, ahogy növekszik a nyomás. Egy 3 bar nagyságú hiszterézis stabilizálja a ventilátor sebességet nyomás-növekedések és nyomás-esések esetén is. A sebesség beállítási-értékét a megadott érték (Mod. fan pressure se – Mod. ventilátor nyomás se), a lejtés (Mod. fan pressure de – Mod. ventilátor nyomás de) és a sebességtartomány

(Mod. fan max speed – Mod. ventilátor max. sebesség, Mod. fan min speed – Mod. ventilátor min. sebesség) határozza meg.

Kör 1 / 2
Beállítás	Alapérték	Min.	Max.
Mod. ventilátor max. sebesség	100%	0%	100%
Mod. ventilátor min. sebesség	10%	0%	100%
Mod. ventilátor nyomás se	18 bar	16 bar	20 bar
Mod. ventilátor nyomás de	10 bar	8 bar	10 bar

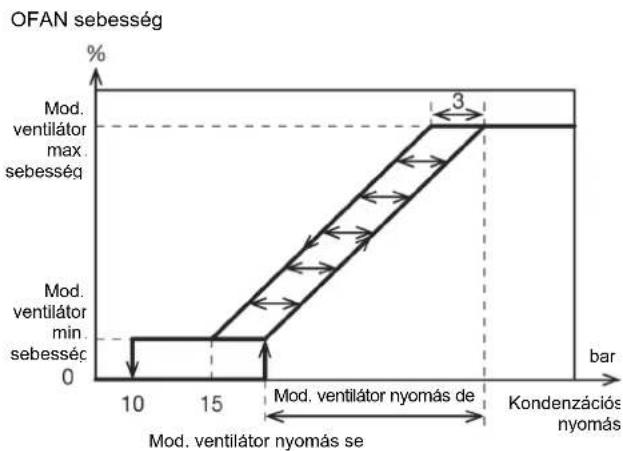

A vezérlő a sebesség beállítási-értéket 0..10 V-os jellé alakítja át és elküldi a frekvenciaátalakítónak. A frekvenciaátalakító a 0..10 V jelet 0..50 Hz-es ventilátor hálózati frekvenciává alakítja át.

6.4.2 Fűtés üzemmód

A ventilátorok fix sebességen forognak, amit 0 és 100% között lehet szabályozni.

Vezérlő Frekvenciaátalakító

6.5. „Nagynyomású ventilátorok” opció

A „Nagynyomású ventilátorok” opció lehetővé teszi, hogy a ventilátorok által elutasított levegőt be lehessen áramoltatni. A beáramoltatás okozta terhelésesésnek való megfelelés érdekében, a ventilátorok a standard ventilátoroknál nagyobb nyomást biztosítanak, és EC típusúak. Ezeket a ventilátorokat a vezérlő a frekvenciaátalakítók nélkül vezérli.

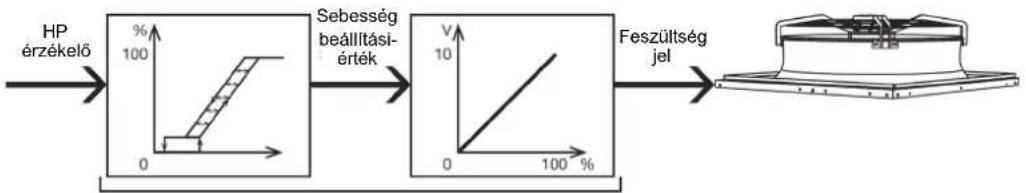

6.5.1 Hűtés üzemmód

A ventilátorok vezérlésének alapelve megegyezik a „4-évszakos” opcióéval.

Vezérlő

6.5.2 Fütés üzemmód

A ventilátorok vezérlésének alapelve megegyezik a „4-évszakos” opcióéval.

Vezérlő

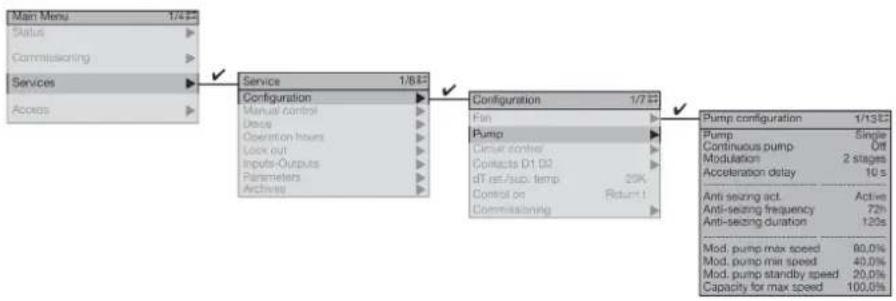

A „Szabályozható primer áramlás” opció a hidraulikus szivattyú teljesítményének modulálására használatos, hogy csökkentse annak elektromos fogyasztását és/vagy segítsen a berendezés hidrosztatikai egyensúlyának fenntartásában. Ez a moduláció a szivattyú frekvenciaátalakítón keresztüli táplálásával érhető el.

A szivattyú minimális frekvenciája nem lehet kisebb, mint a gyártó ajánlásaiban szereplő érték (pl. 30 Hz), és a készülék számára biztosítani kell a megfelelő rátát (Lásd a Telepítési és karban-tartási útmutató FIZIKAI JELLEMZÖK fejezetét).

6.6.1 Állandó sebesség mód

A szivattyú fix sebességen működik, bármilyen legyen is a készülék kapacitása. Ezt a sebességet a beüzemelés során határozták meg, hogy a szivattyú teljesítményét hozzáállítsák a berendezés terheléseséseihez. Amikor kevés a terhelés az 1-es kapacitás-lépcső aktiválásához, a szivattyú csökkentett sebességgel működik, hogy az energiafogyasztást korlátozza.

Beállítás	Alapérték	Min.	Max.
Mod. szivattyú max. sebesség	100%	0%	100%
Mod. szivattyú készenléti sebesség	60%	0%	100%

A vezérlő a sebesség beállítási-értéket 0..10 V-os jellé alakítja át és elküldi a frekvenciaátalakítónak. A frekvenciaátalakító a 0..10 V jelet 0..50 Hz frekvenciává alakítja át a szivattyú számára.

6.6.2 Állandó sebesség mód vs. kapacitás

A szivattyú sebessége a készülék kapacitásától függ. Ezt a sebességtartományt a beüzemelés során határozták meg, hogy a szivattyú teljesítményét hozzáállítsák a berendezés terheléseséséihez.

Amikor kevés a terhelés az 1-es kapacitás-lépcső aktiválásához, a szivattyú csökkentett sebességgel működik, hogy az energiafogyasztást korlátozza.

Sebesség beállítási-érték

Beállítás	Alapérték	Min.	Max.
Mod. szivattyú max. sebesség	100%	0%	100%
Mod. szivattyú min. sebesség	70%	0%	100%
Mod. szivattyú készenléti sebesség	60%	0%	100%
Kapacitás max. sebességhez	100%	0%	100%

A vezérlő a sebesség beállítási-értéket 0..10 V-os jellé alakítja át és elküldi a frekvenciaátalakítónak. A frekvenciaátalakító a 0..10 V jelet 0..50 Hz-es frekvenciává alakítja át a szivattyú számára.


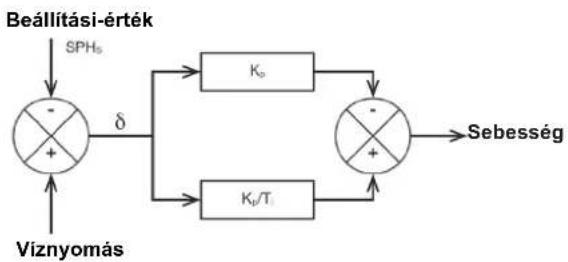

6.6.3 Állandó kimeneti nyomás mód

A szivattyú modulálja a sebességét, hogy állandó víznyomást tartson fenn a készülék kimenetén. Ezt a nyomást a kimeneti csőre szerelt nyomásátalakító méri. A terhelés egy PI algoritmus segítségével kerül kiszámításra, minimálisra csökkentve az átalakító mért értéke és a beállítási-érték közötti különbséget.

A beállítási-érték a berendezéstől függ. A beüzemelés alatt állítható be.

Beállítás	Egységek	Alapérték	Min.	Max.
SPHs	bar	2,0	0	10

A PI együtthatók a tartománytól és a berendezéstől függenek. A beüzemelés alatt állíthatók be.

Tartomány	Együttható	Egységek	Alapérték	Min.	Max.
20–125	Kp	Hz/%	1	0.1	100
	Ti	mp	1	0	3.600
140–210	Kp	%/bar	0,25	0	50
	Ti	mp	50	0	1.200

A PI algoritmus a frekvenciaátalakítóban van az ECOi-W 20–125 sorozatnál, az ECOi-W 140–210 sorozatnál pedig a vezérlőben. A nyomásátalakító a PI algoritmus irányításával a berendezéshez csatlakozik.

20–125 modellek

Frekvenciaátalakító

140–210 modellek

Vezérlő

Frekvenciaátalakító

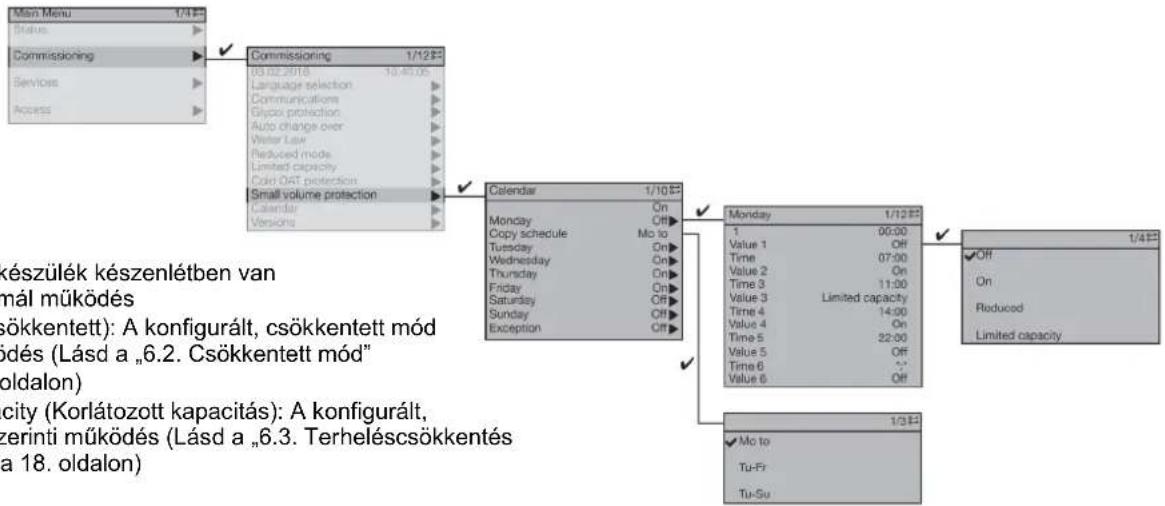

6.7. Ütemezés

Az ütemezés lehetővé teszi a működtetési parancsok programozását a hét napjaira:

• OFF (KI): A készülék készenlétben van
• ON (BE): Normál működés
- Reduced (Csökkentett): A konfigurált, csökkentett mód szerinti működés (Lásd a „6.2. Csökkentett mód” pontot a 17. oldalon)
- Limited capacity (Korlátozott kapacitás): A konfigurált, korlátozott szerinti működés (Lásd a „6.3. Terheléscsökkentés mód” pontot a 18. oldalon)

INFORMÁCIÓ Naponta maximálisan 6 parancs-változtatást lehet programozni.

7. Kliens digitális bemenetek és prioritások

A D1 bemenet távvezérléses hőmérséklet-aktiválást és leállítást tesz lehetővé egy potenciálmentes érintkezővel. A készülék vezérlő eszközei között ennek van a legmagasabb prioritása (Lásd a „4.1.2. Készülékek vezérlése” pontot a 11. oldalon).

A D1 bemenet záróként (Normally Open – NO) (alapértelmezés) és nyitóként (Normally Closed – NC) is konfigurálható:

Konfiguráció	Kontaktus nyitva	Kontaktus zárva
Záró	Működési sorrend	Leállási sorrend
Nyitó	Leállási sorrend	Működési sorrend

7.2. D2 konfigurálható bemenet

A D2 bemenet egy opció távvezérléses aktiválását és leállítását teszi lehetővé egy potenciálmentes érintkezővel. A prioritások sorrendjében közvetlenül a D1 bemenet után következik (Lásd a „4.1.2. Készülékek vezérlése” pontot a 11. oldalon).

A D2 bemeneten át a következő opciók érhetők el:

• Csökkentett mód (Lásd a „6.2 Csökkentett mód” pontot a 17. oldalon)
• Terheléscsökkentés mód (Lásd a „6.3. Terheléscsökkentés mód” pontot a 18. oldalon)
  • Kényszerített fütési üzemmód

A D2 bemenet záró típusú:

Konfiguráció	Kontaktus nyitva	Kontaktus zárva
Záró	Opció aktiválás	Opció inaktiválás

7.3. Prioritások lépcsőzetessége

Az alábbi táblázatok a készüléknek a különböző vezérlők igényeiböl eredő működési sorrendjét jelzik a prioritásuknak megfelelően.

7.3.1 CAS D1 = ON / D2 csökkentett módban konfigurálva

D2 állapot	HMI	BMS	Ütemezés	Eredményezett sorrend
Aktivált	s.o.	s.o.	s.o.	Csökkentett mód
Inaktivált	OFF (KI)	s.o.	s.o.	OFF (KI)
	ON (BE)	s.o.	s.o.	OFF (KI)
	Csökkentett mód	s.o.	s.o.	Csökkentett mód
	Terheléscsökkentés mód	s.o. s.o.		Terheléscsökkentés mód
	Megbizás	OFF (KI) s.o. OFF (KI)
		ON (BE) s.o. ON (BE)
		Csökkentett mód	s.o.	Csökkentett mód
		Terheléscsökkentés mód	s.o.	Terheléscsökkentés mód
		Automatikus	OFF (KI) OFF (KI)
			ON (BE) ON (BE)
			Csökkentett mód Csökkentett mód
			Terheléscsökkentés mód	Terheléscsökkentés mód

7.3.2 CAS D1 = ON / D2 terheléscsökkentés módban konfigurálva

D2 állapot	MMI	BMS	Ütemezés	Eredményezett sorrend
Aktivált	s.o.	s.o.	s.o.	Terheléscsökkentés mód
Inaktivált	OFF (KI)	s.o.	s.o.	OFF (KI)
	ON (BE)	s.o.	s.o.	ON (BE)
	Csökkentett mód	s.o.	s.o.	Csökkentett mód
	Terheléscsökkentés mód	s.o. s.o.		Terheléscsökkentés mód
	Megbizás	OFF (KI) s.o. OFF (KI)
		ON (BE) s.o. ON (BE)
		Csökkentett mód	s.o.	Csökkentett mód
		Terheléscsökkentés mód	s.o.	Terheléscsökkentés mód
		Automatikus	OFF (KI) OFF (KI)
			ON (BE) ON (BE)
			Csökkentett mód Csökkentett mód
			Terheléscsökkentés mód	Terheléscsökkentés mód

7.3.3 CAS D1 = ON / D2 kényszerített fűtési üzemmódban konfigurálva

D2 állapot	MMI	BMS	Ütemezés	Eredményezett sorrend
Aktivált	s.o.	s.o.	s.o.	Fütés
Inaktivált	Hütés	s.o. s.o.		Hütés
	Fütés	s.o. s.o.		Fütés
	Automatikus átkapcsolás	Hütés	s.o.	Hütés
		Fütés	s.o.	Fütés
		Automatikus átkapcsolás	s.o.	Automatikus átkapcsolás

8. Védelmek, figyelmeztetések és riasztások

Az alkalmazás a készülék érzékelőin (hőmérséklet, nyomás) és az elektromechanikus biztonsági eszközökön (nyomáskapcsoló, mágneses-termikus megszakító, belső biztonság) alapuló berendezés-védelmi eljárásokkal rendelkezik.

Néhány eljárás ideiglenesen megváltoztathatja a működést és figyelmeztetést idézhet elő (pl. kompresszor előmelegítés, az akkumulátor jegtelenítése, részleges terheléses működés, fagyvédelmi fütőberendezések aktiválása stb.) míg mások leállíthatnak egy áramkört, vagy akár riasztáshoz is vezethetnek (pl. HP lezárás, fázissorrend beállítás stb.).

A legtöbb riasztás automatikusan megszűnik. Ismételt megjelenés esetén ezek egy áramkör naplózását is okozhatják, vagy akár egy készülék manuális nyugtázását is igényelhetik a készülék és a berendezés ellenőrzése után.

8.1. Belső óra

A beüzemelés alatt be kell adni a dátumot és az időt, mert különben a vezérlő naplózza a készüléket és „Tilnvld” (érvénytelen idő) riasztást idéz elő. A riasztás a dátum és idő beállításával automatikusan megoldódik.

8.2. Vízkör

8.2.1 A lemezes höcserélő fagyvédelme

Ha a víz (glikollal vagy anélkül) megfagy, a lemezes hőcserélők károsodhatnak. A veszély elhárítására két védelmi mód került megvalósításra, a víz hőmérsékletétől függően (EWT és LWT):

1. Védelem: beinditódik, amikor a hőmérséklet alacsonyabb az SpFrPrt küszöbnél és a „Fagyvédelem” figyelmeztetés fennáll. A védelem aktiválja a fagyvédelmi fűtőberendezéseket és a hidraulikus szivattyú korlátozza a készülék kapacitását mindaddig, amíg a hőmérséklet 2 K fokkal túl nem lépi az SpFrPrt küszöböt.
2. Óvintézkedés: beindítódik, amikor a hőmérséklet alacsonyabb az LoLm küszöbnél és a „Fagyvédelmi óvintézkedés” riasztás fennáll. A készülék védelem a beállítási-érték.

A küszöbértékek és a határértékek a glikol-szinttöl függenek:

Ciklus(ok)		Glikol szint
		0%	10%	20%	>30%
Küszöb SpFrPrt	ON (BE)	4	-1	-5	-13
	OFF (KI)	4	0	-3	-10
Határérték LoLm	ON (BE)	3	-2	-6	-14
	OFF (KI)	3	-1	-4	-11

8.2.2 Vízáramlás érzékelő

Az (FS) érzékelő bekapcsolása a vízáramlás minimális érték alá gyengülését továbbítja a készüléknek. A „water rate” (vízáramlás) riasztás akkor jelenik meg, amikor az érzékelő 3 mp-ig nyitva marad és leállítja a készüléket. A riasztás automatikusan megszűnik ha az érzékelő 30 mp-ig zárva marad.

8.2.3 „Vízhiány” nyomáskapcsoló

A (WPS) nyomáskapcsoló bekapcsolása a vízkör nyomásmentesítését eredményezi. A nyomás hiánya károsíthatja a hidraulikus szivattyút.

A vízáramlás érzékelővel sorba kapcsolt nyomáskapcsoló bekapcsolása hasonlóan kerül feldolgozásra.

8.2.4 EWT-LWT eltérés

Az érzékelők közötti rendellenesen nagy eltérés egy érzékelő elsodródását jelezheti, vagy a vízáramlás hiányát nem érzékelte az áramlás-érzékelő. A „Delta T°water” riasztás akkor indul be, amikor az eltérés nagyobb mint a ΔTmax határérték (az alapértelmezés 10 K), és automatikusan megszűnik, amikor visszatér a határérték (állítható érték) alá 2 K fokkal.

8.2.5 A vízkör elégtelen volumene

A készülék a berendezés vízkörével együtt működik. A berendezés átmeneti fázisokbeli viselkedését irányító PI algoritmus együtthatói és a késleltetések a készülék várt inerciájához vannak hozzáillesztve. A vízkör inerciája a volumenének a visszatükröződése. Az IMM megadja a működési módtól és a tartománytól függő minimális volumeneket:

Tartomány	Együttható	Egységek	Hütés	Fütés
ECOi-W 20–125	Alkalmazás komfort	L/kW	3,5	12,5
	Alkalmazás folyamat	L/kW	10,0	12,5
ECOi-W 140–210	Alkalmazás komfort	L/kW	3,5	6,5
	Alkalmazás folyamat	L/kW	10,0	6,5

A vízkör nem elegendő volumene megakadályozhatja a készülék és a berendezés közötti stabilizált kapcsolódás biztosítását. A labilis működés riasztásokat indíthat, és ismétlődésük esetén korlátozhatja a készüléket.

Ilyen helyzetben javasolt ennek a berendezés hiányosságnak a jelentése és a tényleges volumen feljegyzése, egy puffertartály telepítése és a „Low volume protection” (Kis volumen védelem) aktiválása:

• a terhelés kiszámítás Kp és Ti együtthatóinak beállítása (Lásd a „4.3. Hőmérséklet szabályozás” pontot a 13. oldalon) a beállítási-érték körüli ingadozások csökkentésére
• a burkológörbe szűkítése, a készülék fűtés üzemmódjában, a fűtés üzemmód beállítási-értékének további korlátozására (Lásd a „6.1.2. Fűtés üzemmód” pontot a 16. oldalon)

8.3.1 Termikus védelem

A kompresszorok manuálisan visszaállítható megszakítókkal vannak védve túláram ellen:

• ECOi-W 20–125: a megszakítóérintkező sorba van kötve a ventilátorok érintkezőjével. Az „FltFan” riasztás beindul és leállítja az áramkört.
• ECOi-W 140–210: az „FltCpr” riasztás beindul és leállítja az áramkört. A riasztást a megszakító újra-aktiválása automatikusan nyugtázza.

8.3.2 Visszaáramlási hömérséklet

A túlzottan magas kimenő hőmérséklet károsíthatja a kompresszort. Két védelmi szint van megvalósítva:

1. Védelem: bekapcsol, amikor a hőmérséklet 5 mp-ig eléri a 120 °C-ot, és előidézi a „PrtTDcrg” riasztást. A védelem a kör kapacitását 50%-ra korlátozza, amíg a hőmérséklet 110 °C alá nem megy.

2. Óvintézkedés: bekapcsol, amikor a hőmérséklet eléri a 130 °C-ot.

8.3.3 Túlmelegedés

Szükség van egy minimális túlmelegedésre annak biztosításához, hogy a kompresszorok ne szívjanak be folyadékot. Megjelenik a „SH.LowLim” riasztás amikor a túlmelegedés kevesebb 1,3 K foknál 30 mp-ig, és leállítja a kört. A riasztás automatikusan nyugtázásra kerül.

8.3.4 Párolgási nyomás

Ha a kompresszor szívóoldalán a nyomás túlságosan kicsi vagy túl nagy, az károsíthatja.

A túl alacsony nyomás ellen két védelmi szint van megvalósítva:

1. Védelem: bekapcsol, amikor a nyomás túl alacsony, és előidézi a „LOPPrt” riasztást. A védelem korlátozza a kör kapacitását mindaddig, amíg a nyomás nem emelkedik a védelmi küszöbérték fölé.

2. Óvintézkedés: bekapcsol, amikor az alkalmazott védelem ellenére csökken a nyomás, előidézi a „LOP” riasztást és leállítja az áramkört. A riasztás 3 perc után automatikusan nyugtázásra kerül.

A „MOP” riasztás kapcsol be, amikor a nyomás túl magas, és leállítja az áramkört. A riasztás 3 perc után automatikusan nyugtázásra kerül.

8.3.5 Kondenzációs nyomás

Ha a kompresszor kivezető oldalán a nyomás túlságosan kicsi vagy túl nagy, az károsíthatja.

A „HPmin” riasztás kapcsol be, amikor a nyomás túl alacsony, és leállítja az áramkört. A riasztás 3 perc után automatikusan nyugtázásra kerül.

A túl magas nyomás ellen két védelmi szint van megvalósítva:

1. Védelem: bekapcsol, amikor a nyomás túl nagy, és előidézi a „HPmaxPrt” riasztást. A védelem korlátozza a kör kapacitását mindaddig, amíg a nyomás nem tér vissza a védelmi küszöbérték alá.

2. Óvintézkedés: bekapcsol, amikor az alkalmazott védelem ellenére növekszik a nyomás, előidézi a „HPmax” riasztást és leállítja az áramkört. A riasztás 5 perc után automatikusan nyugtázásra kerül.

3. Elektromechanikus biztonsági berendezés: bekapcsol, amikor a nyomás az óvintézkedés foganatosítása ellenére növekszik. A HP nyomáskapcsoló megszünteti a kompresszor jelfogók 230V-os táplálását (ECOi-W 20–125):42 barg, ECOi-W 140–210: 45 barg). A „HPdet” riasztás bekapcsol és hibanaplózza az áramkört.

8.3.6 Nyomásviszony

A túlságosan kicsi vagy túl magas (kondenzációs nyomás) / (párolgási nyomás) arány károsíthatja a kompresszort:

- A „PRmin” riasztás kapcsol be, amikor az arány túl alacsony, és leállítja az áramkört. A riasztás 3 perc után automatikusan nyugtázásra kerül.

- A „PRmax” riasztás kapcsol be, amikor a nyomás túl magas, és leállítja az áramkört. A riasztás 4 perc után automatikusan nyugtázásra kerül.

8.4. Ventilátorok

A ventilátorok manuálisan visszaállítható megszakítókkal vannak védve túláram ellen: Modulációs sebesség esetén az átalakító hibajelentés sorba van kötve. Az „FltFan” riasztás bekapcsol és leállítja az áramkört.

A riasztás a megszakító újra-aktiválása után automatikusan nyugtázásra kerül.

8.5. Hidraulikus szivattyúk

A szivattyúk manuálisan visszaállítható megszakítókkal vannak védve túláram ellen:

- ECOi-W 20–125: az (FTWP) megszakító érintkező sorba van kötve az áramlás érzékelővel és a „Lack of Water” (Vízhiány) nyomáskapcsolóval. A bekapcsolás hasonlóan kerül feldolgozásra.

- ECOi-W 140–210: az (FTWP) megszakító érintkező külön van kábelezve (modulációs sebesség esetén az átalakító hibajelentés sorba van kötve). A „Pump” (Szivattyú) riasztás beindul és leállítja a készüléket (nincs küldés). A riasztás a megszakító újra-aktiválása után automatikusan nyugtázásra kerül.

8.6. Hőmérséklet- és nyomás-érzékelők

Amikor egy analóg érzékelő meghibásodik, a vezérlő letiltja az áramkört vagy leállítja a készüléket, és beindítja az „open loop” (pl. az érzékelő lekapcsolódott, megszakadt vezeték) vagy a „short circuit” (pl. rossz csatlakozás) riasztást. Ezek a riasztások az áramkörhöz vagy a teljes készülékhez kerülnek.

8.7. Különféle védelmek

8.7.1 Sorrend-vezérlő és fázismegszakító

Az elektromos panelon, a berendezés fáziselosztó fejénél telepitett vezérlő biztosítja a kompresszorok, ventilátorok és hidraulikus szivattyúk helyes irányát. Nem megfelelő táplálás esetén az alkalmazás naplózza a készüléket és beindítja a „3PhDet” riasztást.

8.7.2 Hűtőközeg szivárgás

Ha a BP és a HP kisebb mint 1 barg, beindul az „RfgLoLvl” riasztás és a készülék zárolás alá kerül.

8.7.3 Külső hőmérséklet lehülés

Ez a védelem lehetővé teszi, hogy a készülék a többi védelem előtt legyen leállítható, ha a külső hőmérséklet túl hideg. Ez a védelem akkor aktiválódik, amikor a hőmérséklet -20 °C-ra csökken (beállítható leállási hőmérséklet) és inaktiválódik amikor a hőmérséklet -16 °C-ra emelkedik (beállítható hiszterézis).

8.7.4 Digitális és analóg kimenetek állapota

A vezérlő a digitális és analóg kimenetein képes bizonyos hardver hibákat érzékelni. A vezérlő beindítja a „*.inAlarm” riasztást, és a vezérelt berendezéstől függően leállítja az áramkört vagy a készüléket.

8.8. A készülék hibanaplózása

Egy riasztás ismételt megjelenése egy adott időszak után a készülék berendezési vagy telepítési szintű problémáját tükrözheti. A készülék védelme érdekében a vezérlő naplózza a készüléket / az áramkört:

- a készülék / áramkör leállítódik és emberi beavatkozást igényel.

Hibanaplózás kapcsol be az alábbi események következtében:

Riasztás	Esemény	Naplózás
Vízáramlás (áramlás-érzékelő vagy vízhiány nyomáskapcsoló)	3 riasztás 1 óra alatt	Egység
Hütőközeg szivárgás	1 riasztás	Áramkör
Dátum/idő nincs beállítva	1 riasztás	Egység
Fagyvédelmi óvintézkedés	1 riasztás	Egység
Áramláskapcsoló	5 riasztás 1 óra alatt	Egység
Delta T víz	3 riasztás 15 perc alatt	Egység
EWT érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Egység
LWT érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Egység
OAT érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Egység
CST érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Áramkör
CDT érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Áramkör
BP érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Áramkör
HP érzékelő (circuit open – nyitott áramkör, short-circuit – rövidzár)	1 riasztás	Áramkör
Kompresszor megszakító	1 riasztás	Áramkör
Visszaáramlási hőmérséklet	3 riasztás 1 óra alatt	Áramkör
LOP (minimális párolgási nyomás)	3 riasztás 1 óra alatt	Áramkör
MOP (maximális párolgási nyomás)	3 riasztás 1 óra alatt	Áramkör
HPmin (HPmini)	3 riasztás 1 óra alatt	Áramkör
HPDet (HP nyomáskapcsoló)	1 riasztás	Áramkör
PRmin (minimális nyomásviszony)	3 riasztás 1 óra alatt	Áramkör
PRmax (maximális nyomásviszony)	3 riasztás 1 óra alatt	Áramkör
Ventilátor megszakító	1 riasztás	Áramkör
Szivattyú megszakító	1 riasztás	Egység

8.9. Riasztás pillanatfelvétel

A Riasztás pillanatfelvétel elmenti a készülék állapotát a riasztás megjelenésének pillanatában. Az elmentett fő elemek a következők:

• Készülék EWT, LWT, OAT
- Áramkör 1: BP, HP, SH, CDT, EEV, OFAN
- Áramkör 2: BP, HP, SH, CDT, EEV, OFAN

8.10. Jégtelenítési ciklus

8.10.1 Alapelvek

Amikor a készülék fűtés üzemmódban működik és a külső hőmérséklet hideg, a légnedvesség ráfagyhat a bordák/ventilátorlapátok érintkezőjére. Az idő múlásával a zúzmara összegyűlik az akkumulátorokon, ami megakadályozza a megfelelő hőátadást. Ezek a működési körülmények lerontják a készülék teljesítményét és megterhelik a kompresszorokat.

A vezérlő egy jégtelenítési ciklus kezdeményezésével megakadályozza az akkumulátorok túlzott jegesedését. Egy ilyen ciklus a készülék hűtés üzemmódban való működtetéséből áll, hogy megolvassza a felgyülemlett jeget.

Az ECOi-W 140–210 sorozatnál a vezérlő megakadályozza az áramkörök egyidejű jégtelenítését. Így a második áramkör biztosítja a hőt az első áramkör jégtelenítéséhez.

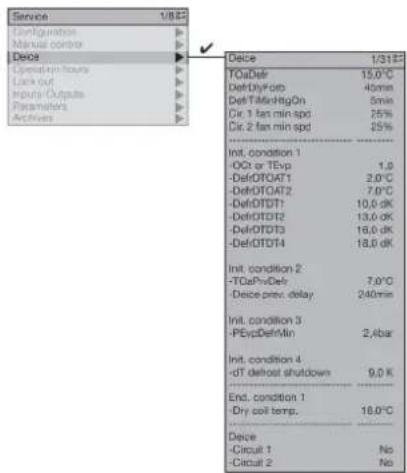

8.10.2 Jégtelenítési ciklus kezdeti feltételei

Négy feltétel kezdeményezheti a jégtelenítési ciklust:

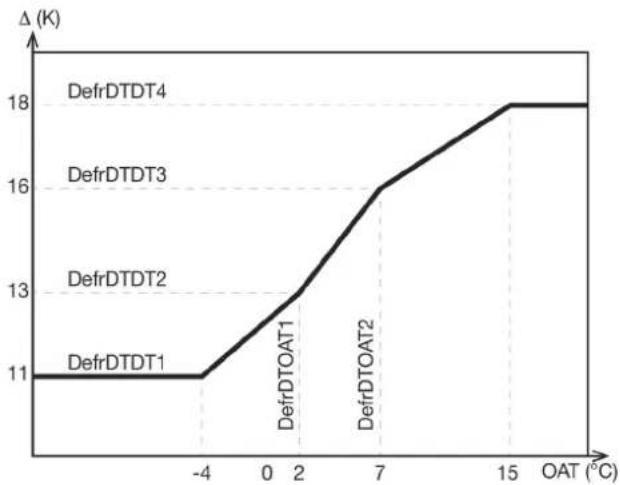

1. Különbség a levegő és az akkumulátor hőmérséklet között (normál állapot): amikor a jég felgyülemlik a külső hőmérséklet és az akkumulátor hőmérséklete eltér. A vezérlő elindítja a ciklust amikor a különbség eléri a Δ küszöbértéket és beindítja a „DefrDTReq” riasztást.

A különbség az OAT érzékelő és a párolgási nyomás (alapértelmezésként) vagy az OCT érzékelő között kerül kiszámításra. A Δ küszöbérték a külső hömérséklettöl függ. A DefrDTDT* és DefrDTOAT* értékek állíthatóak.

1. Késleltetés 2 ciklus között: amikor a légnedvesség alacsony, a zúzmara lassan gyűlik össze, de még mindig megterhelő körülményt hoznak létre a kompresszorok számára. A vezérlő indítja a ciklust, ha az áramkör 7 °C alatti külső hömérséklet mellett, 240 percig működött, és beindítja a „TOAPrevDefrReq” figyelmeztetést.
2. Párolgási nyomás-esés (védelmi feltétel): bizonyos mennyiségű jég-felhalmozódás a párolgási nyomás gyors eséséhez vezethet. A vezérlő indítja a ciklust, ha a párolgási nyomás 2,4 bárra esik, és beindítja a „DefrPEvpReq” figyelmeztetést.
3. Szárítás az áramkör-leállás előtt: amikor egy áramkör készül leállni, mert a készülék közel van a beállítási-értékhez és az akkumulátorok kissé zúzmarásak (a hőmérséklet-különbség a külső levegőhöz képest 10 °C), a vezérlő elindítja a ciklust, hogy az akkumulátorok szárazak legyenek a következő ciklusra.

8.10.3 Ciklus leállítási feltételek

Három feltétel állíthatja le a jégtelenítési ciklust:

1. Száraz gyűjtőtartály (normál állapot): Az akkumulátor száraznak tekintett, amikor a hömérséklet eléri a 18 °C-t (16 és 20 °C között állítható)
2. A ciklus túl hosszú: a vezérlő 8 perc után leállítja a ciklust és beindítja a „DefrTiOut” figyelmeztetést
3. A vízhőmérséklet túl alacsony (védelmi feltétel): a vezérlő leállítja a ciklust, ha a vízáramlás hőmérséklete 10 °C-ra csökken és beindítja a „DefrFnsTSu” figyelmeztetést

9. Felhasználói interfész

9.1. Információ-szervezés és hozzáférési szint

A HMI a készülék állapotának megjelenítését és bizonyos beállítások elvégzését teszi lehetővé. A megjelenített információ a következőktől függ:

• a készülék konfigurációja: a nem a készülékre vonatkozó információ nem jelenik meg
• a hozzáférési szint: a magasabb hozzáférési szintet igénylő információ nem jelenik meg

Az információ 5 menübe szervezve található.

Menü	Végfelhasználó	Telepítő	Karbantartás
Hozzáférés	√	√	√
Állapot	√	√	√
Üzembehelyezés	×	√	√
Szerviz	×	×	√
Riasztások	√	√	√

9.2. Honlap és fömenü

A honlap a készülék állapotának gyors megjelenítésére szolgál:

• Működési mód
• Belépő víz hőmérséklet
• Kilépő víz hőmérséklet

Az i „Info” gomb a honlap és a fő menü közötti lépkedésre szolgál, valamint bármikor vissza lehet térni vele a fő menübe. A fő menü hozzáférést nyújt a többi menühöz a hozzáférési szinttől függően.

Végfelhasználó Karbantartás

9.3. „Hozzáférés” menü

Az „Access“ (Hozzáférés) menü lehetővé teszi a kívánt szintnek megfelelő jelszó bevitelét. Ezután egy piktogram mutatja a hozzáférési szintet.

Hozzáférési szint	Végfelhasználó	Telepítő	Karbantartás
Jelszó	0000	0534	3260
Piktogram

VIGYÁZAT

Amikor a karbantartási vagy a telepítési fázis befejeződött, állitsa a hozzáférési szintet „Final user”-re (Végfelhasználóra), hogy ne hagyjon hozzáférést a tiltott információhoz.

INFORMÁCIÓ

A hozzáférési szint néhány perces inaktivitás után automatikusan visszaáll „Final user”-re (Végfelhasználóra).

9.4. Állapot menü

9.5. Telepítés menü

Korlátozott hozzáférés csak az „Installer” (Telepítő) illetve „Maintenance” (Karbantartás) profil számára.


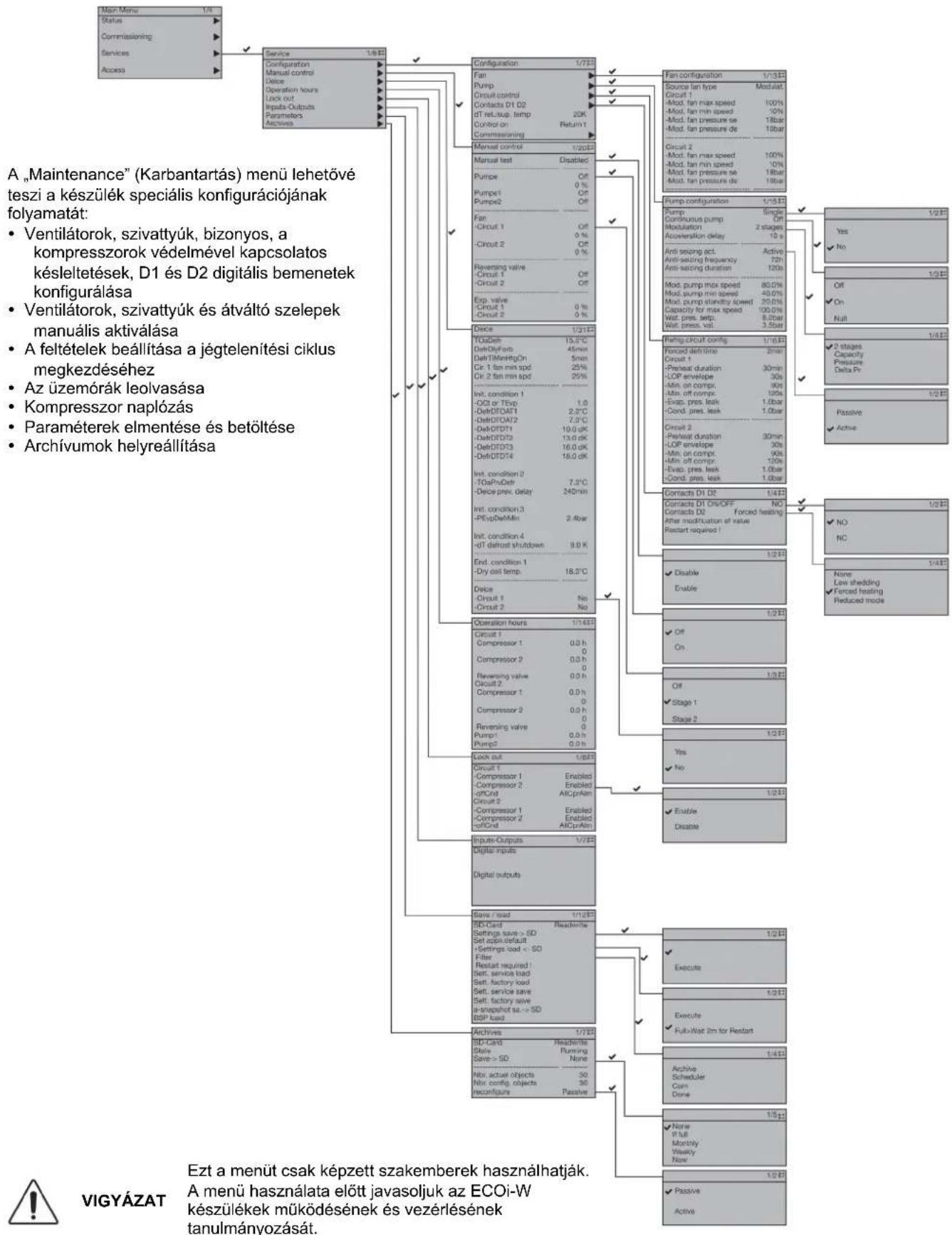

9.6. Karbantartás menü

Korlátozott hozzáférés csak a „Maintenance” (Karbantartás) profil számára.

    K["A „Maintenance” (Karbantartás) menü lehetővé teszi a készülék speciális konfigurációjának folyamatát:<br>• Ventilátorok, szivattyúk, bizonyos, a kompresszorok védelmével kapcsolatos késleltetések, D1 és D2 digitális bemenetek konfigurálása<br>• Ventilátorok, szivattyúk és átváltó szelepek manuális aktiválása<br>• A feltételek beállítása a jegtelenítési ciklus megkezdéséhez<br>• Az üzemórák leolvasása<br>• Kompresszor naplózás<br>• Paraméterek elmentése és betöltése<br>• Archívumok helyreállítása"] --> L["Configuration"]
    L --> M["Manual test"]
    M --> N["Disabled"]
    M --> O["Pump"]
    M --> P["Off"]
    M --> Q["Pump1"]
    M --> R["Off"]
    M --> S["Pump2"]
    M --> T["Off"]
    M --> U["Fan"]
    M --> V["Circuit 1"]
    M --> W["Circuit 2"]
    M --> X["Circuit 3"]
    M --> Y["Circuit 4"]
    M --> Z["Circuit 5"]
    M --> AA["Circuit 6"]
    M --> AB["Circuit 7"]
    M --> AC["Circuit 8"]
    M --> AD["Circuit 9"]
    M --> AE["Circuit 10"]
    M --> AF["Circuit 11"]
    M --> AG["Circuit 12"]
    M --> AH["Circuit 13"]
    M --> AI["Circuit 14"]
    M --> AJ["Circuit 15"]
    M --> AK["Circuit 16"]
    M --> AL["Circuit 17"]
    M --> AM["Circuit 18"]
    M --> AN["Circuit 19"]
    M --> AO["Circuit 20"]
    M --> AP["Circuit 21"]
    M --> AQ["Circuit 22"]
    M --> AR["Circuit 23"]
    M --> AS["Circuit 24"]
    M --> AT["Circuit 25"]
    M --> AU["Circuit 26"]
    M --> AV["Circuit 27"]
    M --> AW["Circuit 28"]
    M --> AX["Circuit 29"]
    M --> AY["Circuit 30"]
    M --> AZ["Circuit 31"]

    BA["Configuration"] --> BB["Manual test"]
    BB --> BC["Disabled"]
    BB --> BD["Pump"]
    BB --> BE["Off"]
    BB --> BF["Pump1"]
    BB --> BG["Off"]
    BB --> BH["Pump2"]
    BB --> BI["Off"]

    BJ["Manual control"] --> BK["1/1/1/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/2/4"] --> BK
    BK --> BL["Pump configuration"]
    BL --> BM["Single pump"]
    BL --> BN["Modulation"]
    BL --> BO["Acceleration delay"]

    BP["Pump configuration"] --> BQ["1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1"] --> BP
    BP --> BS["Anti seizing act."]
    BP --> BT["Anti-seating frequency"]
    BP --> BU["Anti-seating duration"]

    BV["Pump configuration"] --> BW["Single pump"]
    BW --> BX["Modulation"]
    BX --> BY["Acceleration delay"]

    BQ --> BQa["On"]
    BQ --> BQb["Active"]

    CA["Pump configuration"] --> CB["Single pump"]
    CB --> CC["Modulation"]
    CC --> CD["Acceleration delay"]

    CE["Pump configuration"] --> CEa["On"]
    CE --> CEb["Active"]

    CF["Pump configuration"] --> CFa["On"]
    CF --> CFb["Active"]

    CG["Pump configuration"] --> CGa["On"]
    CG --> CGb["Active"]

    CH["Pump configuration"] --> CHa["On"]
    CHa --> CHb["Active"]

    CI["Pump configuration"] --> CIa["On"]
    CIa --> CIb["Active"]

    CJ["Pump configuration"] --> CJa["On"]
    CJa --> CJb["Active"]

    CK["Pump configuration"] --> CKa["On"]
    CKa --> CKb["Active"]

    CL["Pump configuration"] --> CLa["On"]
    CLa --> CLb["Active"]

    CM["Pump configuration"] --> CMa["On"]
    CMa --> CMb["Active"]

    CN["Pump configuration"] --> CNa["On"]
    CNa --> CNb["Active"]

    CO["Pump configuration"] --> COa["On"]
    COa --> COb["Active"]

    CP["Pump configuration"] --> CPa["On"]
    CPa --> CPb["Active"]

    COc["Pump configuration"] --> COd["On"]
    COd --> COe["Active"]

    CPc["Pump configuration"] --> CPd["On"]
    CPd --> CPe["Active"]

    CS["Pump configuration"] --> CSa["On"]
    CSa --> CSb["Active"]

    CT["Pump configuration"] --> CTa["On"]
    CTa --> CTb["Active"]

    CU["Pump configuration"] --> CUa["On"]
    CUa --> CUb["Active"]

    CV["Pump configuration"] --> CVa["On"]
    CVa --> CVb["Active"]

    CW["Pump configuration"] --> CWa["On"]
    CWa --> CWb["Active"]

    CX["Pump configuration"] --> CXa["On"]
    CXa --> CXb["Active"]

    CY["Pump configuration"] --> CYa["On"]
    CYa --> CYb["Active"]

    CZ["Pump configuration"] --> CZa["On"]
    CZa --> CZb["Active"]

    DA["Pump configuration"] --> DAa["On"]
    DAa --> DAb["Active"]

    DB["Pump configuration"] --> DBa["On"]
    DBa --> DBc["Active"]

    DC["Pump configuration"] --> DCa["On"]
    DCa --> DCb["Active"]

    DD["Pump configuration"] --> DDa["On"]
    DDa --> DDb["Active"]

    DE["Pump configuration"] --> DEa["On"]
    DEa --> DEb["Active"]

    DF["Pump configuration"] --> DFa["On"]
    DFa --> DFb["Active"]

    DG["Pump configuration"] --> DGa["On"]
    DGa --> DGb["Active"]

    DH["Pump configuration"] --> DHa["On"]
    DHa --> DHb["Active"]

    DI["Pump configuration"] --> DIa["On"]
    DIa --> DIb["Active"]

    DJ["Pump configuration"] --> DJa["On"]
    DJa --> DJb["Active"]

    DK["Pump configuration"] --> DKa["On"]
    DKa --> DKb["Active"]

    DL["Pump configuration"] --> DLa["On"]
    DLa --> DLb["Active"]

    DV["Pump configuration"] --> DVa["On"]
    DVa --> DVb["Active"]

    DW["Pump configuration"] --> DWa["On"]
    DWa --> DWb["Active"]

    DX["Pump configuration"] --> DXa["On"]
    DXa --> DXb["Active"]

    DXB["Pump configuration"] --> DXc["On"]

VIGYÁZAT

Ezt a menüt csak képzett szakemberek használhatják. A menü használata előtt javasoljuk az ECOi-W készülékek működésének és vezérlésének tanulmányozását.

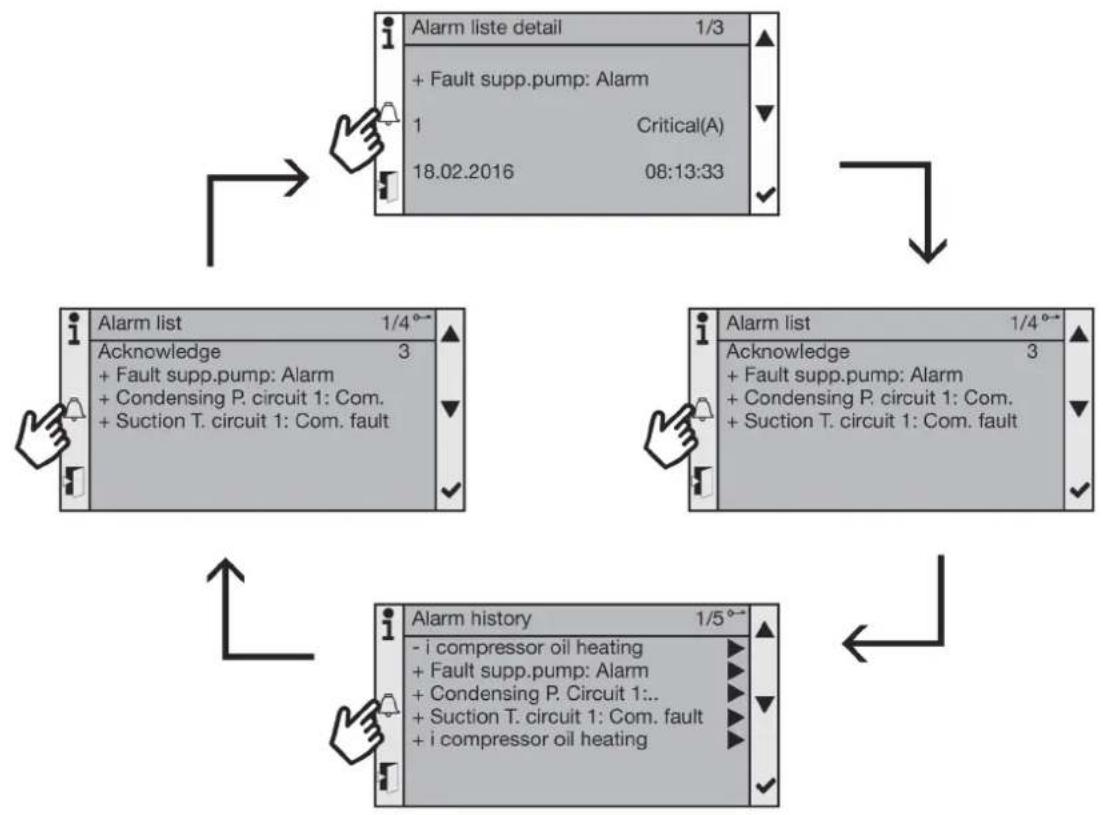

9.7. Riasztások menü

Ha nincs aktív riasztás a „Riasztás” gombbal megtekintheti a riasztási előzményeket

Ha legalább egy riasztás vagy figyelmeztetés aktív, akkor a riasztás gomb villog. A „Riasztás” gomb megnyomása az alábbiakat jeleníti meg egymás után:

• Az utolsó aktív riasztás
• Az aktiv riasztások listája
  • A riasztási előzmények
  • Az „Alarms” (Riasztás) menü

9.7.1 Riasztás részletezés

Ezen az oldalon a következők láthatók:

• Az utolsó aktív riasztás részletei
• Az aktív riasztások listájában lévő riasztás részletei
• A riasztási előzményekben lévő riasztás részletei

9.7.2 Az aktív riasztások listája

Az aktív riasztások listája lehetővé teszi az aktuális riasztások megjelenítését Az első sorban az aktív riasztások darabszáma látható (ebben a példában ez 3)

Aktív riasztások száma / riasztások törlése

Riasztás 1 aktív Riasztás 2 aktív

Egy riasztás kiválasztásával és az √ „Enter” (Bevitel) gomb megnyomásával hozzáférhet a riasztás részleteihez.

Telepítési vagy karbantartás szintű hozzáféréssel nyugtázhatja az aktív blokkoló riasztásokat. Ennek elvégzéséhez válassza ki a törlést, majd válassza ki az „Execute” (Végrehajt) lehetőséget. A listáról csak azok a riasztások törlődnek amelyek már nem aktívak.

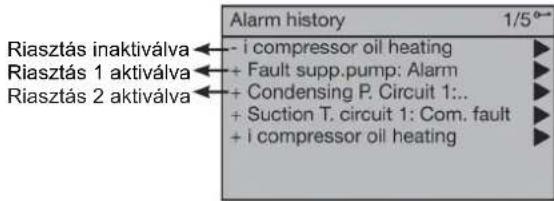

9.7.3 Riasztási előzmények

Az előzmények a legújabb 50 riasztás aktiválást és inaktiválást tartalmazzák:

• Egy riasztás aktiválását a „+” jelzi
  • Egy riasztás inaktiválását a „-” jelzi

Ha egy riasztás aktiválási vagy inaktiválási idöpontjára kíváncsi, válassza ki a riasztást és nyomja meg az √ „Enter” (Bevitel) gombot.

9.7.4 Figyelmeztetés előzmények

Az előzmények a készüléket biztonságba helyező figyelmeztetések megjelenítését teszik lehetővé. Ugyanaz a struktúrája mint a riasztási előzményeknek.

9.7.5 Riasztások menü

A riasztások menüben megjelenő információ a hozzáférési szinttöl függ.

Felhasználói	Tele-pítő	Karban tartás	Riasztások
		X	EventHistory (EseményElőzmények)	0	Az esemény történet megjelenítése
	X	X	AlarmSnapshot (Riasztás pillanatfelvétel)	12	Riasztások esetén a készülék-állapot megjelenítése
X	X	X	+Alarm list (Riasztás lista):	11	Hozzáférés az aktív riasztások listájához
	X	X	Sort order 1 (Rendezési sorrend 1)	Idő	Az aktív riasztások primer osztályozása
	X	X	Sort order 2 (Rendezési sorrend 2)	Idő	Az aktív riasztások szekunder osztályozása
	X	X	Descending order (Csökkenő sorrend)	Passzív	Az aktív riasztások osztályozási iránya
X	X	X	+Alarm history (Riasztási előzmények)		Hozzáférés a riasztási előzményekhez
		X	Reset (Alaphelyzetbe állítás)	50	Hozzáférés a riasztási előzményekhez
	X	X	Sort order 1 (Rendezési sorrend 1)	Idő	A riasztási előzmények primer osztályozása
	X	X	Sort order 2 (Rendezési sorrend 2)	Idő	A riasztási előzmények szekunder osztályozása
	X	X	Descending order (Csökkenő sorrend)	Passzív	A riasztási előzmények osztályozási iránya
		X	+Eventhistory (+Eseményelőzmények)		Hozzáférés az esemény előzményekhez
		X	Reset (Alaphelyzetbe állítás) 0		Az esemény előzmények alaphelyzetbe állítása
		X	Sort order 1 (Rendezési sorrend 1)	Idő	Az esemény előzmények primer osztályozása
		X	Sort order 2 (Rendezési sorrend 2)	Idő	Az esemény előzmények szekunder osztályozása
		X	Descending order (Csökkenő sorrend)	Aktív	Az esemény előzmények osztályozási iránya

10. Automatikus archiválás

10.1. Archívumok mentése

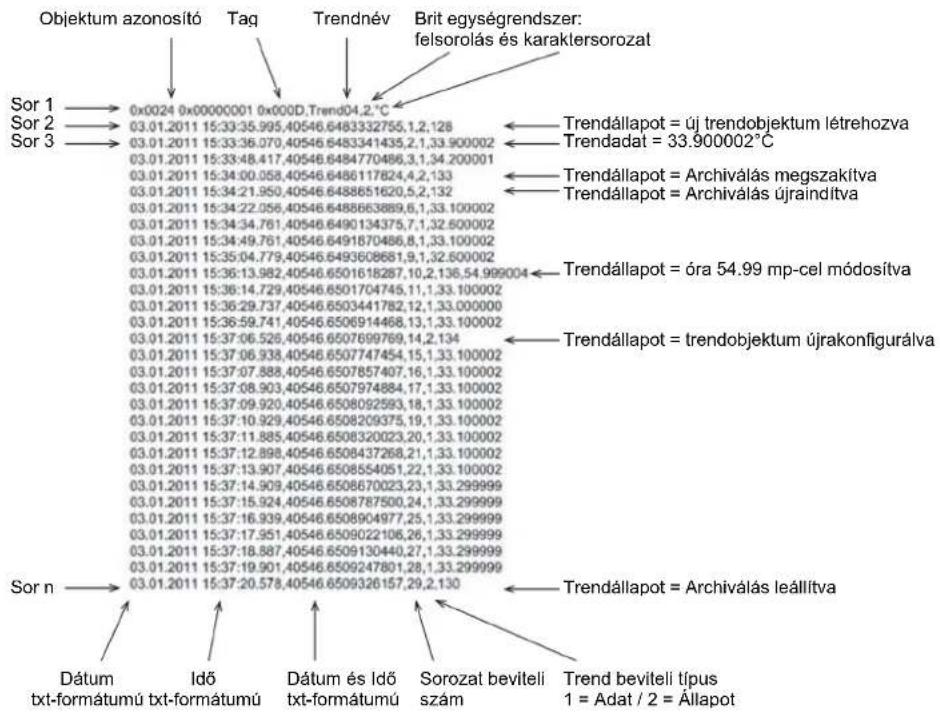

A vezérlő tárolja a készülék fő változóit. Az értékeket gyűrűpuffer elven rögzíti.

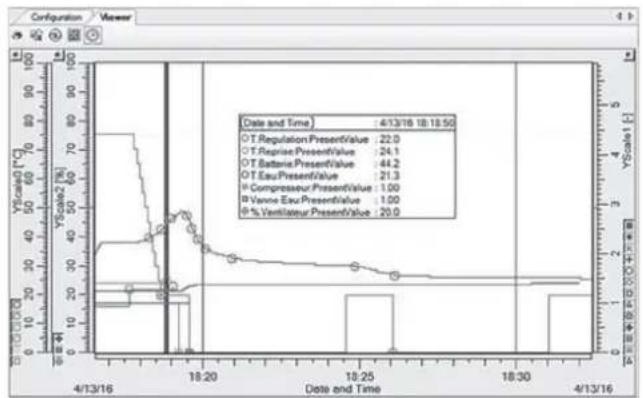

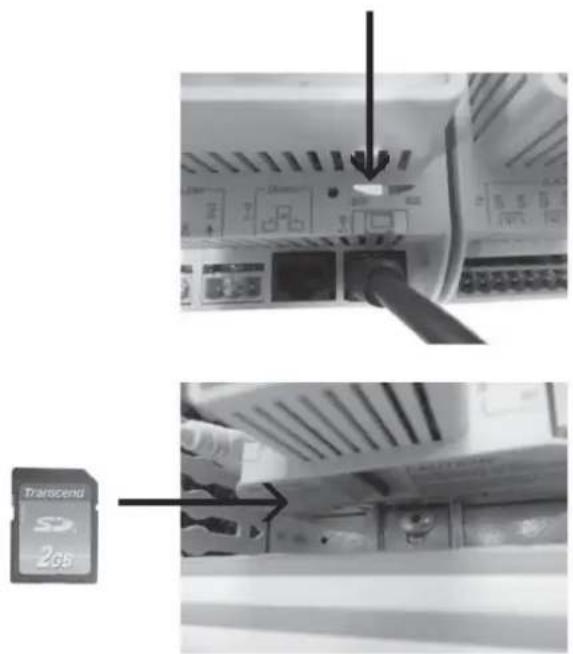

A SIEMENS „SCOPE Light” szoftver lehetővé teszi a rekordok helyreállítását, grafikus formában történő megjelenítését és csv formátumú exportálását.

Az archiválási periódus időtartamának maximálása érdekében a változók rögzítése külön-külön történik, és csak akkor, ha értékük egy adott mértékben megváltozik (az alábbiakban a COV (Change Of Value – Értékváltozás) oszlopban látható)).

Az elmentett változók a következők:

Változó	Egység	COV	Archív fájlnév	ObjectID (Objektumazonosító)
				20-125	140-210
Az aktív riasztások száma	-	1	AlarmList-CountEntries.csv		0x0025 0x00000002
Riasztás jelentés:
Riasztásbit 1: idő érvénytelenbit 2: áramláskapcsoló és szivattyú megszakítóbit 5: fagyvédelemZárolásbit 6: áramláskapcsoló	enum	1	AlmUnit-PresentValue.csv		-
Riasztás jelentés:
Riasztásbit 1: idő érvénytelenbit 2: áramláskapcsolóbit 3: szivattyú 1 megszakítóbit 4: szivattyú 2 megszakítóbit 5: fagyvédelemZárolásbit 6: áramláskapcsoló	enum	1	AlmUnit-PresentValue.csv	-	0x230A 0x028CAE77
Digitális bemenet D1:0 = OFF (KI)1 = ON (BE)	enum	1	Cmn.SwiMn-PresentValue.csv		0x2204 0x89288CAA
Digitális bemenet D2:0 = OFF (KI)1 = ON (BE)	enum	1	Cmn.SwiHtg-PresentValue.csv		0x2204 0x8928E10D
HMI működési állapot:0 = auto1 = OFF (KI)2 = ON (BE)3 = Csökkentett mód4 = Terheléscsökkentés	enum	1	OpModHMI-PresentValue.csv		0x2302 0x028C18D0
HMI működési mód:0 = auto-átváltás1 = hütés2 = fütés	enum	1	ChoHMI-PresentValue.csv		0x2302 0x028C7307
BMS működési állapot:0 = auto1 = OFF (KI)2 = ON (BE)3 = Csökkentett mód4 = Terheléscsökkentés	enum	1	OpModCom-PresentValue.csv		0x2302 0x028CEC43
BMS működési mód:0 = auto-átváltás1 = hütés2 = fütés	enum	1	ChoCom-PresentValue.csv		0x2302 0x028C8794
működési állapot vezérles:0 = időütemező program1 = HMI vészhelyzet KI2 = D1 bemenet3 = D2 csökkentett mód4 = D2 terheléscsökkentés5 = HMII6 = BMS	enum	1	OpModRsn-PresentValue.csv		0x230B 0x028CEE6D
működési mód vezérles:0 = időütemező program1 = D2 bemenet2 = HMII3 = BMS	enum	1	ChoRsn-PresentValue.csv		0x230B 0x028C85BA
Változó	Egység	COV	Archiv fájlnév	ObjectID (Objektumazonosító)
				20-125	140-210
aktuális működési állapot:0 = auto1 = OFF (KI)2 = ON (BE)3 = Csökkentett mód4 = Terheléscsökkentés	enum	1	CapCtl.OpMCmd-PresentValue.csv		0x230B 0x549F00A5
aktuális működési mód:0 = OFF (KI)1 = hütés2 = hütés csökkentett mód3 = hütés terheléscsökkentés4 = fütés5 = fütés csökkentett mód6 = fütés terheléscsökkentés	enum	1	CmnOpMod-PresentValue.csv		0x230B 0x028C88A7
Előmelegítés fázis:0 = mindenütt1 = folyamatos			Dsp.Htr-PresentValue.csv		0x2207 0x89285092
Terhelés	%	10	CapCtl.Req-PresentValue.csv		0x230A 0x549F42E2
Kapacitás	%	10	PdcMgmt.PrCap-PresentValue.csv		0x230A 0x549F1E45
Egység
Külső levegő hőmérsékletBelépő víz hőmérsékletTávozó víz hőmérsékletHütés üzemmód beállítási-értékFütés üzemmód beállítási-értékÁramláskapcsoló állapot:0 = NOK (Nem OK)1 = OK	°C°C°C°C°C°C°C°C	21111	Cmn.TOa-PresentValue.csvDsp.TRt-PresentValue.csvDsp.TSu-PresentValue.csvCapCtlSet.TSuC-PresentValue.csvCapCtlSet.TSuH-PresentValue.csvDsp.FIDet(Cnt)-PresentValue.csv		0x2203 0x8928D53C0x2203 0x8928AA160x2203 0x8928B9060x2301 0x028CF3B40x2301 0x028C42DF0x2204 0x8928AD74
Áramkör 1:
Riasztás jelentés:Riasztásbit 0: hütőközeg szivárgásbit 1: komp.1 megszakítóbit 2: komp.2 megszakítóbit 3: ventilátor megszakítóbit 4: HP kapcsolóZárolásbit 5: ventilátor megszakítóbit 6: LOPbit 7: MOPbit 8: HPminbit 9: PRminbit 10: PRmaxbit 11: jegtelenítés alacsony BP-nélbit 12: kibocsátási hóm.	enum	1	AlmPdc-PresentValue.csv		0x230A 0x028C4FBD
Üzemmód:1 = OFF (KI)2 = hütés3 = fütés4 = jegtelenítés	enum	1	RfCrt.OpMCmd-PresentValue.csv		0x230B 0x738A0BB3
Átmenet:0 = inaktív1 = indítás2 = leállítás3 = gyors leállítás4 = kapacitás növelés5 = kapacitás csökkentés6 = auto-átváltás kapcsoló7 = jegtelenítés ciklus start8 = jegtelenítés ciklus vége	enum	1	RfCrt.TraCmd-PresentValue.csv		0x230B 0x738AEE6A
Prioritás:2 = OFF (KI)5 = védelem, jegtelenítés15 = normal működés	enum 1		RfCrt.OpMCmdPrio-PresentValue.csv	0x230C 0x738A5618
Kompresszor 1 állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc.Cpr1-PresentValue.csv		0x2207 0x8928E4DA
Kompresszor 2 állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc.Cpr2-PresentValue.csv		0x2207 0x8928D4B9
EEV pozíció	%	5	Pdc.ExpsVlv.PrVal-PresentValue.csv	0x2203 0x89287D3E
Forgattyúház fütő állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc.OilHtr-PresentValue.csv		0x2207 0x892874A8
Kondenzációs nyomás	bar	1	Pdc.PCdn-PresentValue.csv		0x2203 0x8928FA9B
Párolgási nyomás	bar	0,5	Pdc.PEvp-PresentValue.csv		0x2203 0x8928DED5
Átváltó szelep állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc.RvrVlv-PresentValue.csv		0x2207 0x89286A0D
Tülhevítés	K	2	Pdc.SHFil-PresentValue.csv		0x2203 0x8928F983
Ventilátor állapot:1 = OFF (KI)2 = Fokozat 13 = Fokozat 2	enum	1	Pdc.SrcFan-PresentValue.csv		0x2208 0x89286DBE
Kondenzációs hőmérséklet	°C	2	Pdc.TCdn-PresentValue.csv		0x2203 0x8928306A
Kibocsátási hőmérséklet	°C	2	Pdc.TDcrgGas-PresentValue.csv		0x2203 0x8928C81A
Párolgási hőmérséklet	°C	2	Pdc.TEvp-PresentValue.csv		0x2203 0x89281424
Tekercs hőmérséklet	°C	2	Pdc.TSrcExg-PresentValue.csv		0x2203 0x8928A075
Beszívási hőmérséklet	°C	2	Pdc.TSuctGas-PresentValue.csv		0x2203 0x89285F30
Áramkör 2
Riasztás jelentés:Riasztásbit 0: hűtőközeg szivárgásbit 1: komp.1 megszakítóbit 2: komp.2 megszakítóbit 3: ventilátor megszakítóbit 4: HP kapcsolóZárolásbit 5: ventilátor megszakítóbit 6: LOPbit 7: MOPbit 8: HPminbit 9: PRminbit 10: PRmaxbit 11: jégtelenítés alacsony BP-nélbit 12: kibocsátási hőm.	enum	1	AlmPdc2-PresentValue.csv		0x230A 0x028C123A
Üzemmód:1 = OFF (KI)2 = hűtés3 = fűtés4 = jégtelenítés	enum	1	RfCrt.OpMCmd-PresentValue.csv	N.A.	0x230B 0xD2E50BB3
Átmenet:0 = inaktív1 = indítás2 = leállítás3 = gyors leállítás4 = kapacitás növelés5 = kapacitás csökkentés6 = kapcsoló7 = jégtelenítés ciklus start8 = jégtelenítés ciklus vége	enum	1	RfCrt.TraCmd-PresentValue.csv	N.A.	0x230B 0xD2E5EE6A
Prioritás:2 = OFF (KI)5 = védelem, jégtelenítés15 = normal működés	enum 1		RfCrt.OpMCmdPrio-PresentValue.csv	N.A. 0x230C 0xD2E55618
Kompresszor 1 állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc2.Cpr1-PresentValue.csv	N.A.	0x2207 0x8928E9D3
Kompresszor 2 állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc2.Cpr2-PresentValue.csv	N.A.	0x2207 0x8928D9B0
EEV pozíció % 5			Pdc2.ExpsVlv.PrVal-PresentValue.csv	N.A. 0x2203 0x89287A04
Forgattyúház fűtő állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc2.OilHtr-PhysicalValue.csv	N.A.	0x2207 0x892893DD
Kondenzációs nyomás	bar	2	Pdc2.PCdn-PresentValue.csv	N.A.	0x2203 0x8928F792
Párolgási nyomás	bar	0,5	Pdc2.PEvp-PresentValue.csv	N.A.	0x2203 0x8928D3DC
Átváltó szelep állapot:0 = OFF (KI)1 = ON (BE)	enum	1	Pdc2.RvrVlv-PresentValue.csv	N.A.	0x2207 0x89288D78
Tülhevítés	K	2	Pdc2.SHFil-PresentValue.csv	N.A.	0x2203 0x8928212E
Ventilátor állapot:1 = OFF (KI)2 = Fokozat 13 = Fokozat 2	enum	1	Pdc2.SrcFan-PresentValue.csv	N.A.	0x2208 0x89288ACB
Kondenzációs hőmérséklet	°C	2	Pdc2.TCdn-PresentValue.csv	N.A.	0x2203 0x89283D63
Kibocsátási hőmérséklet	°C	2	Pdc2.TDcrgGas-PresentValue.csv	N.A.	0x2203 0x89286F0D
Párolgási hőmérséklet	°C	2	Pdc2.TEvp-PresentValue.csv	N.A.	0x2203 0x8928192D
Tekercs hőmérséklet	°C	2	Pdc2.TSrcExg-PresentValue.csv	N.A.	0x2203 0x89285BC
Beszívási hőmérséklet	°C	2	Pdc2.TSuctGas-PresentValue.csv	N.A.	0x2203 0x8928F827

10.2. CSV formátumú archív fájlok

A CSV archív fájlok ASCII típusúak és elválasztókarakterként a “;”-t használják.

Az első sor ez elmentett fájl jellemzőit tartalmazza:

Mező	Leírás
1	A rekord belső változója
2	A rekord belső neve
3	Technikai egység-rendszer felsorolás: 2 = Metric (Metrikus), 3 = Imperial (Brit)
4	Technikai egység-rendszer karaktersor

Az alábbi sorok az értékeket tartalmazzák:

Mező	Leírás
1	Az idő YYYY-MM-DD HH: MM: SS, mmm (Év:hónap:nap:Óra:Perc:másodperc:milliszekundum) formátumban
2	Az idő OLE formátumban
3	Rekord szám (1-gyel kezdődik)
4	Rekord típus: 1 = TrendData (TrendAdat), 2 = TrendState (TrendÁllapot)
5	A rekord értéke

Ha a rekord 1-es típusú (TrendData), az 5-ös mező a megadott egységrendszerben kifejezett decimális értéket tartalmazza.

Ha a rekord 2-es típusú (TrendState), az 5-ös mező kódolt információt tartalmaz:

Érték	Leirás
128	Egy új Trend objektum létrehozása
129	Archiválás indítása
130	Archiválás befejezése
131	Archívumok törlése
132	A vezérlő újraindítása megszakítás után (archiválás újrakezdése)
133	Archiválás leállása táphiba vagy a vezérlő alaphelyzetbe állítása miatt
134	Archiválás újrakonfigurálva
135	Érvénytelen bevitel
136	A vezérlő órája módosult. Az eltolási érték másodpercben jelenik meg

10.3. Archívumok helyreállítása SD kártyával

Az elmentett archívumok egy normal SD kártyával visszaállíthatók. Az eljárás a következő:

1. Kapcsolja az SD kártyát Read/Write (Olvasás/Irás) üzemmódba
2. Illessze be az SD kártyát a vezérlőbe
3. Lépjen be „Maintenance“ (Karbantartás) hozzáféréssel, majd lépjen a „Maintenance (Karbantartás) > Archives (Archívum) > Save (Mentés) -> SD” menübe
4. Nyomjon a „Now" (Most) lehetőségre
5. Az archívum-visszaállítás alatt a „Now” (Most) üzenet látható.
6. A visszaállítás befejezésekor eltűnik a „Now” (Most) üzenet.
7. Állítsa vissza az SD kártyát

Az archív fájlok.csv formátumúak. A fájlok időrendi fastruktúrába vannak rendezve:

11. Helyszíni és alkalmazási paraméterek kezelése

11.1. Paraméterek mentése SD kártyára

Az elmentett paraméterek egy normál SD kártyával visszaállíthatók. Ez megóvja a beüzemelés alatt illetve egy beavatkozás után elvégzett beállítások másolatát. Az eljárás a konkrét vezérlő típusától függ.

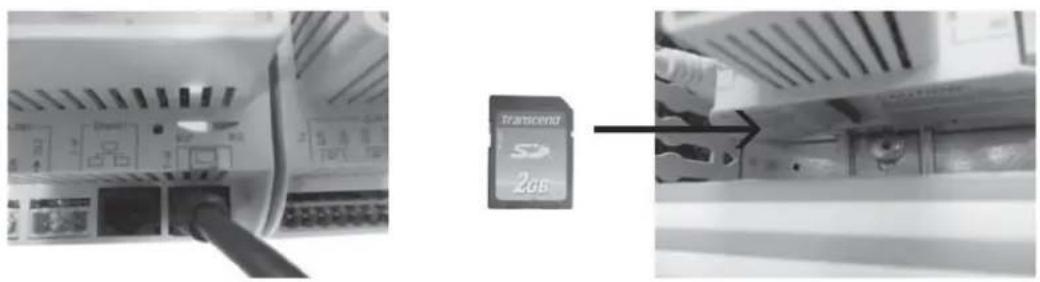

11.1.1 20–125 modellek

1. Készítse elő az SD kártyát Read/Write (Olvasás/Írás) üzemmódba kapcsolással
2. A vezérlő működésekor (a BSP LED folyamatosan, zölden világít) illessze be az SD kártyát, távolítsa el, majd illessze be ismét (várjon 1 másodpercet az egyes mozdulatok között, de a teljes eljárást 5 másodpercnél kevesebb idő alatt végezze el)

1. Várjon 5 másodpercet, és állítsa vissza az SD kártyát. A paraméter fájl az SD kártyán van

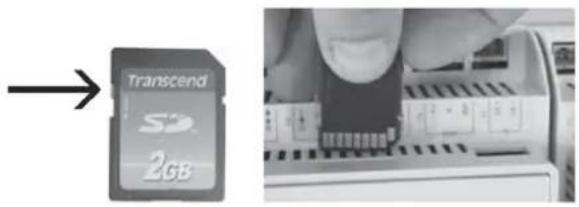

11.1.2 140–210 modellek

1. Helyezze be a (Read/Write (Olvasás/Írás) üzemmódú)) SD kártyát a vezérlőbe
2. Lépjen be „Maintenance” (Karbantartás) hozzáféréssel, majd lépjen a „Service (Szerviz) ▶ Parameters (Paraméterek) ▶ Filter (Szűrő)” menübe Válassza ki az archívumot, az ütemezést és nyomjon a Done (Kész) lehetőségre
3. Válassza ki a „Settings save (Beállítás mentés) -> SD" sort
4. Nyomjon az „Execute" (Végrehajt) lehetőségre
5. A mentés végén megjelenik a „Done” (Kész) üzenet
6. Vegye ki az SD kártyát
7. Kapcsolja az SD kártyát írásvédett üzemmódba

11.2. Paraméterek újratöltése SD kártyáról

Egy, a készülék paramétereit magában foglaló SD kártya tartalma betáplálható egy vezérlőbe.

VIGYÁZAT Az SD kártyának csak egy (1) paraméter fájlt szabad tartalmaznia.

1. Illessze be az irásvédett állapotú SD kártyát a vezérlőbe

1. Lépjen be „Maintenance” (Karbantartás) hozzáféréssel, majd lépjen a „Maintenance (Karbantartás) ▶ Parameters (Paraméterek) ▶ Filter (Szűrő)” menübe Válassza ki az archívumot, az ütemezést, és nyomjon a Done (Kész) lehetőségre

1. Lépjen be „Maintenance“ (Karbantartás) hozzáféréssel, majd lépjen a „Maintenance (Karbantartás) ▶ Save / load (Mentés / betöltés) ▶ Setting Load (Terhelés beállítás) <- “ menübe

2. Nyomjon a „Full>Wait 2m for Restart" (Tele>Várjon 2 percet az újraindításra) sorra

1. A betöltés végén megjelenik a „Done" (Kész) üzenet

1. Várjon 2 percet, majd nyomjon a „Restart required” (Újraindítás szüksége) sorra

2. Vegye ki az SD kártyát

11.3. A vezérlő újraprogramozása SD kártyával

Egy SD kártya segítségével a vezérlő részben vagy teljes egészében újraprogramozható. A tervezett újraprogramozástól függően az alábbi fájlokat kell tartalmaznia:

Újraprogramozás	Fájl
Fütés vezérlés (legfontosabb program)	MBRTcomp.ucf
Szótár és hálózati változók	OBHcomp.ucf
Beépített és távvezérlő kijelző	HMIcomp.ucf
Web verzió megjelenítés	HMI4Web.ucf
Projet ScopeLight	ScopeConfig.ucf

VIGYÁZAT Ajánlott 2 db SD kártya használata:

• 1-es SD kártya: Read/Write (Olvasás/Írás) állapotban újraprogramozás céllal
• 2-es SD kártya: írásvédett állapotban a paraméterek újratöltéséhez

VIGYÁZAT

Az újraprogramozás felülirja az előző konfigurációt. Az újraprogramozást megelőzően ajánlott a paraméter beállításokat egy SD kártyára elmenteni (Lásd a „11.1. Paraméterek mentése SD kártyára” pontot a 41. oldalon)

Az eljárás a konkrét vezérlő típusától függ.

11.3.1 20–125 modellek

Az újraprogramozási eljárás:

1. Kapcsolja az 1-es SD kártyát Read/Write (Olvasás/Írás) üzemmódba

2. Kapcsolja be a vezérlőt és várja meg, amíg a LED zölden nem világít

3. Illessze be az 1-es SD kártyát 1 másodpercre, vegye ki, majd illessze be ismét. A piros / zöld villogás jelzi, hogy a vezérlő újraprogramozása fut

4. Várja meg, hogy a LED narancs színű legyen, majd kapcsolja ki a vezérlőt
5. Kapcsolja be újra a vezérlőt, és állítsa vissza az 1-es SD kártyát
6. Illessze be a 2-es SD kártyát és a 6000 jelszó segítségével töltse be a paramétereket (Lásd a „11.2. Paraméterek újratöltése SD kártyáról”, pontot a 42. oldalon)

11.3.2 140–210 modellek

Az újraprogramozási eljárás:

1. Kapcsolja az 1-es SD kártyát Read/Write (Olvasás/Írás) üzemmódba
2. Kapcsolja be a vezérlöt és illessze be az 1-es SD kártyát

1. Nyomja meg a reset (alaphelyzetbe állítás) gombot egy vékony pálcikával

1. Tartsa lenyomva a reset gombot, és kapcsolja be a vezérlőt. A piros / zöld villogás jelzi, hogy a vezérlő újraprogramozása fut. Felengedheti a reset gombot

1. Várja meg, hogy a LED narancs színű legyen, majd kapcsolja ki a vezérlőt
2. Kapcsolja be a vezérlöt és állítsa vissza az 1-es SD kártyát
3. Illessze be a 2-es SD kártyát és a 6000 jelszó segítségével töltse be a paramétereket (Lásd a „11.2. Paraméterek újratöltése SD kártyáról”, pontot a 42. oldalon)

12. A HMI áttekintése

12.1. 20–125 modellek

13. Figyelmeztetések és riasztások listája

Üzenet	Típus	Meghatározás	Leírás
3phdet	riasztás	Fázisszabályozó	§8,7
Cpr1 .inAlarm	riasztás	Hiba az 1-es kompresszor digitális kimenetében	§8,7
Cpr2.inAlarm	riasztás	Hiba az 2-es kompresszor digitális kimenetében	§8,7
DefrDTReq	figyelmeztetés	Jégtelenítés delta T-vel	§8,10
DefrDTShdnReq	figyelmeztetés	Jégtelenítés az áramkör leállás előtt	§8,10
DefrFnsTSu	figyelmeztetés	Jégtelenítés leállítás a hideg víz hőmérséklet következtében	§8,10
DefrPEvpReq	figyelmeztetés	Jégtelenítés alacsony párolgási nyomás miatt	§8,10
DefrPEvpReqCnt	zárolás	Jégtelenítés alacsony párolgási nyomás miatt	§8,10
DefrTiOut	figyelmeztetés	Jégtelenítés leállt mert túl sokáig tart	§8,10
ExpsVlv. inAlarm	riasztás	A vezéről analóg kimenetének hibája	§8,7
FIDet/FIDet1/FIDet2	riasztás	Áramláskapcsoló	§8,2
FIDetCnt	zárolás	Áramláskapcsoló	§8,2
FltCprl	riasztás	1-es kompresszor megszakító	§8,3
FltCpr2	riasztás	2-es kompresszor megszakító	§8,3
FltDeltaT	figyelmeztetés	Eltolás (LWT-EWT)	§8,2
FltSrcFan	riasztás	Ventilátor megszakító	§8,4
FltSrcFanCnt	zárolás	Ventilátor	§8,4
FltSuPu	riasztás	Szimpla szivattyú megszakító	§8,5
FltSuPul	riasztás	Dupla szivattyú 1-es megszakító	§8,5
FltSuPu2	riasztás	Dupla szivattyú 2-es megszakító	§8,5
FrPrt	riasztás	Fagyvédelem	§8,2
FrPrtWarn	figyelmeztetés	Fagyvédelem	§8,2
HPDet	riasztás	HP nyomáskapcsoló	§8,3
FI PM ax	figyelmeztetés	Max. kondenzációs nyomás	§8,3
FIPmaxPrt	figyelmeztetés	Max. kondenzációs nyomás védelem	§8,3
HPMin	figyelmeztetés	Min. kondenzációs nyomás	§8,3
HPMinCnt	zárolás	Min. kondenzációs nyomás	§8,3
LOP	figyelmeztetés	Min. párolgási nyomás	§8,3
LOPCnt	zárolás	Min. párolgási nyomás	§8,3
LOPPrt	figyelmeztetés	Min. párolgási nyomás	§8,3
MOP	figyelmeztetés	Max. párolgási nyomás	§8,3
MOPCnt	zárolás	Max. párolgási nyomás	§8,3
NoCprAvl	figyelmeztetés	Nincs elérhető kompresszor
OilHtr.inAlarm	riasztás	Carter ellenállások digitális kimenetének hibája	§8,7
OIIIFltrStup	figyelmeztetés	Készülék előmelegítés	§5,7
PCdn.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
PCdn.openLoop	riasztás	Nyílt hurkú érzékelő	§8,6
PCdn.shortedLoop	riasztás	Rövidre zárt érintkező	§8,6
PEvp.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
PEvp.openLoop	riasztás	Nyílt hurkú érzékelő	§8,6
PEvp.shortedLoop	riasztás	Rövidre zárt érintkező	§8,6
PRmax	figyelmeztetés	Max. nyomásviszony	§8,3
PRMaxCnt	zárolás	Max. nyomásviszony	§8,3
PRmin	figyelmeztetés	Min. nyomásviszony	§8,3
PRMinCnt	zárolás	Min. nyomásviszony	§8,3
RfgLoLvl	riasztás	Hűtőközeg szivárgás	§8,7
RvrVlv. inAlarm	riasztás	Az inverter szelep analóg kimenetének hibája	§8,7
SFI.LowLim	figyelmeztetés	Alacsony túlmelegedés	§8,3
SrcFan. inAlarm	riasztás	Ventilátorok digitális kimenetének hibája	§8,7
TDcrgGas.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TDcrgGas.openloop	riasztás	Nyílt hurkú érzékelő	§8,6
TDcrgGas.shortedloop	riasztás	Rövidre zárt érintkező	§8,6
TDcrHiAlmCnt	zárolás	Visszaáramlási hőmérséklet	§8,3
Tilnvld	figyelmeztetés	Érvénytelen idő	§8,1
TOa.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TOa.openloop	riasztás	Nyílt hurkú érzékelő	§8,6
TOa.shortedLoop	riasztás	Rövidre zárt érintkező	§8,6
TOAPrevDefrReq	figyelmeztetés	Késleltetett jegtelenítés	§8,10
TRt.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TRt.openloop	riasztás	Nyílt hurkú érzékelő	§8,7
TRt.shortedLoop	riasztás	Rövidre zárt érintkező	§8,6
TSrcExg.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TSrcExg.openloop	riasztás	Nyílt hurkú érzékelő	§8,6
TSrcExg.shortedloop	riasztás	Rövidre zárt érintkező	§8,6
TSu.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TSu. openloop	riasztás	Nyílt hurkú érzékelő	§8,6
TSu.shortedLoop	riasztás	Rövidre zárt érintkező	§8,6
TSuctGas.inAlarm	riasztás	Az érzékelő analóg kimenetének hibája	§8,6
TSuctGas.openloop	riasztás	Nyílt hurkú érzékelő	§8,6
TSuctGas.shortedloop	riasztás	Rövidre zárt érintkező	§8,6
FltHyCrt	riasztás	Hidraulikus
FltHyCrtCnt	zárolás	Hidraulikus

Jegyzetek

Jegyzetek

Jegyzetek

Panasonic Appliances Air-Conditioning Europe a division of Panasonic Marketing Europe GmbH

Hagenauer Strasse 43, 65203 Wiesbaden, Germany

www.aircon.panasonic.eu
