Terméktípus	Elektromos szalagfűnyíró / levegőztető
Márka	Fieldmann
Modell	FZV 4010-20E
Névleges teljesítmény	2000 W
Munkaszélesség	40 cm
Munkamélység tartomány	+6-tól -12 mm-ig (állítható)
Gyűjtőkosár kapacitás	55 L
Súly	12,8 kg
Védelmi osztály	IPX4
Henger működési sebesség	3000 ford/perc
Hangnyomásszint	85,56 dB(A) (K=3 dB(A))
Garantált hangteljesítményszint	104 dB(A)
Rezgésszint	5,508 m/s² (K=1,5 m/s²)
Tápellátás	AC 230-240 V, 50 Hz
Biztonsági jellemzők	Biztonsági zárógomb, indítókar, hátsó fedél, túlterhelésvédelem, hibaáramvédő kapcsoló ajánlott
Rendeltetésszerű használat	Magánkertek és pázsitok (nem közintézmények, parkok, sportpályák, utak, mezőgazdaság vagy erdészet számára)
Késcsere	Cserélhető szalagfűnyíró és levegőztető hengerek; csavarok eltávolítása és a henger kihúzása
Karbantartás	Minden használat után tisztítsa meg; ne használjon vizet vagy kemény tárgyakat; ellenőrizze a sérüléseket és kopást
Összeszerelés szükséges	Igen – fogantyú, kábeltartó, gyűjtőkosár
Túlterhelésvédelem	Automatikus biztonsági mechanizmus alaphelyzetbe áll, ha a túlterhelés után elengedi az indítókart

Gyakran ismételt kérdések - FZV 4010-20E Fieldmann

Hogyan indítsam el a szalagfűnyírót?

Nyomja meg és tartsa lenyomva a biztonsági gombot (①), majd húzza meg a indítókart (②) a fogantyú felé. Engedje el a biztonsági gombot. A szalagfűnyíró elindul.

Hogyan állítsam be a munkamélységet?

Használja a munkamélység-állító szabályzót (1. ábra 8. tétel). Forgassa el a kívánt mélység beállításához. A szalagfűnyíráshoz ajánlott maximális mélység 3 mm. Levegőztetéshez a rugóknak követniük kell a talajkontúrt.

Mit tegyek, ha a szalagfűnyíró akadályba ütközik?

Azonnal kapcsolja ki a szalagfűnyírót az indítókar elengedésével. Húzza ki a hálózati kábelt. Távolítsa el az akadályt. Ellenőrizze a gépet sérülések szempontjából. Ha sérült, javíttassa meg a további használat előtt.

Használhatom a szalagfűnyírót esőben?

Nem. A szalagfűnyírót nem szabad esőben vagy nedves körülmények között használni. IPX4 besorolású (fröccsenő víz ellen védett), de a biztonság érdekében kerülje a nedves körülményeket, és mindig használjon hibaáramvédő kapcsolót.

Hogyan cseréljem ki a késeket?

Csatlakoztassa le a gépet a tápellátásról, és várja meg, amíg a henger megáll. Viseljen kesztyűt. Csavarja ki a csavarokat az alsó részen (8. ábra), emelje fel és húzza ki a hengert (9. ábra). Távolítsa el a golyóscsapágy házát, és csúsztassa egy új hengerre. Szerelje vissza a csapot a hajtótengellyel egy vonalba állítva (10. ábra), és rögzítse.

Milyen típusú hosszabbítókábelt használjak?

Használjon jóváhagyott hosszabbítókábelt, amely megfelel a DIN VDE 0620 szabványnak, a teljesítménynek megfelelő vezetőkeresztmetszettel. A csatlakozóaljzatnak vízállónak vagy gumiból készültnek kell lennie. Kültéri használathoz ≤30 mA-es hibaáramvédő kapcsoló (FI relé) ajánlott.

Hogyan tisztítsam a szalagfűnyírót?

Minden használat után távolítsa el a füvet és a törmeléket a kerekekről, a hengerről és a fedélről. Ne tisztítsa folyó vízzel vagy kemény/éles tárgyakkal. Használjon kefét vagy rongyot. Tisztítás előtt húzza ki a tápellátást.

A motor leáll használat közben. Mit tegyek?

Engedje el az indítókart, és húzza ki a hálózati kábelt. Várjon néhány percet, amíg a biztonsági mechanizmus alaphelyzetbe áll. Távolítson el minden akadályt. Ha újra megtörténik, növelje a munkamélységet a motor terhelésének csökkentése érdekében.

Használhatom a szalagfűnyírót a gyűjtőkosár nélkül?

Igen. Engedje le a védőburkolatot (hátsó fedél) alsó pozícióba. A gép kosár nélkül is használható, de a törmelék kirepül. Mindig tartsa zárva a hátsó fedelet működés közben.

Mi a szalagfűnyíró rendeltetésszerű használata?

Pázsitok levegőztetésére és szalagfűnyírására tervezték magánkertekben és udvarokban. Nem rendeltetett közintézmények, parkok, sportpályák, utak, mezőgazdaság vagy erdészet számára. Ne használja sövényvágásra vagy egyenetlen talaj kiegyenlítésére.

HASZNÁLATI ÚTMUTATÓ FZV 4010-20E Fieldmann

nagyon köszönjük az irántunk táplált bizalmát!

Az első üzembe helyezés előtt feltétlenül olvassa el ezt a használati útmutatót! Minden utasítást megtalál benne, amelyek elősegítik a készülék biztonságos használatát és hosszú élettartamát. Feltétlenül tartsa be a használati útmutatóban talált összes biztonsági utasítást!

TARTALOM

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK....44
   Fontos biztonsági figyelmeztetések....44
   Csomagolás 44
   Használati útmutató....44
2. JELZÉSEK 44
3. BIZTONSÁGI UTASÍTÁSOK....46
   Minden használat előtt ellenőrizze....46
   Helyes használat / Felelősség 46
   A munka megszakítása....46
   Elektromos biztonság 47
4. A HASZNÁLAT CÉLJA....47
   Tervezett használat....47
5. A GÉP LEÍRÁSA 48
6. A GÉP ÖSSZESZERELÉSE 49
7. A KÉSEK KICSERÉLÉSE....51
8. A GYEPSZELLÓZTETŐ BEÁLLÍTÁSA 52
   Beállítás elkopás után 52
9. ÜZEMBE HELYEZÉS 52
   Elindítás....52
   Kikapcsolás....52
10. KARBANTARTÁS 53
    A gyepszellőztető tisztítása 53
11. VERTIKUTÁLÁS / SZELLŐZTETÉS 53
12. MÜSZAKI ADATOK....54
13. MEGSEMMISÍTÉS 54
    MEGFELELŐSÉGI NYILATKOZAT CE....55

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

Fontos biztonsági figyelmeztetések

A terméket gondosan csomagolja ki és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt meg nem talál.
A gépet tartsa száraz helyen és ayermekektől távol.
Olvassa el az összes figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.

Csomagolás

A terméket a csomagolása védi a szállítás közbeni sérüléstől. Ez a csomagolás újrahasznosítható anyagból készült.

Használati útmutató

Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőegységekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jeqvét.
Szállítás esetén csomagolja vissza az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).

MEGJEGYZÉS: Ha a gépet másik személynek adja át, az útmutatót is adja oda.

A használati útmutató utasításainak betartása a gép helyes használatának alapfeltétele. A használati útmutató a kezelésre, karbantartásra és javításra vonatkozó utasításokat is tartalmaz.
A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.

2. JELZÉSEK

⚠ VIGYÁZAT! Üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót, és az általános biztonsági előírásokat!

Ne dolgozzon esőben vagy rossz időjárási viszonyok között!

VIGYÁZAT! A gyepszellőztető kikapcsolása után a kés még forog!

Tartsa be a biztonságos távolságot!

Vigyázat, forgó kések!

	Vigyázat! Üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót, és az általános biztonsági előírásokat!
	Ne dolgozzon esőben vagy rossz időjárási viszonyok között!
	Vigyázat, a gyepszellőztető kikapcsolása után a kés még forog!
	Tartsa be a biztonságos távolságot!
	Vigyázat, forgó kések! Éles kés(ek). Ügyeljen rá, hogy ne sérüljön meg, és ne vágja le az ujjait!
	A gép beállításának vagy karbantartásának elvég-zése előtt, vagy ha az áramvezeték becsípődött vagy sérült, mindig kapcsolja ki a motort és húzza ki a kábeldugót az aljzatból!
	A munkánál használjon védőeszközöket.
	A gép üzembe helyezése előtt húzza ki a kábelt az áramhálózatból.

3. BIZTONSÁGI UTASÍTÁSOK

Köszönjük, hogy megvásárolta ezt a kerti gyepszellőztetőt. Mielőtt használni kezdi, figyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.

Minden használat előtt ellenőrizze

Ellenőrizze az elektromos gyepszellőztetőt minden használat előtt.
Ne használja az elektromos gyepszellőztetőt, ha a biztonsági berendezései (indítókar, biztonsági blokkoló, hátsó burkolat vagy fedél) sérültek vagy elhasználódtak.
Soha ne használja a készüléket blokkolt vagy hiányzó biztonsági berendezésekkel.

MEGJEGYZÉS: Gondoskodjon róla, hogy minden anya és csavar meg legyen húzva, és hogy gyepszellőztető jó műszaki állapotban legyen.

A munka megkezdése előtt ellenőrizze a területet, amelyet ki kell szellőztetnie.

Ellenőrizze a munkaterületet, nincsenek-e ott idegen tárgyak (pl. kövek, ágak, kötelek), és ha kell, távolítsa el őket.

Helyes használat / Felelősség

VIGYÁZAT! Veszély! Baleset veszélye! A gyepszellőztető komoly sérüléseket okozhat!

Ne tegye a kezét a gyepszellőztető hengerének közelébe.
Felelős az ezekben az utasításokban megadott használati módok biztonságáért.
Csak jó látási viszonyok között dolgozzon.
Használat közben ne nyissa ki a hátsó fedelet.
Ismerkedjen meg a munkaterület környékével. Ellenőrizze az esetleges veszélyforrásokat, amelyek a készülék zajától nem lennének hallhatóak.
Lába védelme érdekében stabil cipőt és hosszú nadrágot viseljen.
Ügyeljen rá, hogy a lába biztonságos távolságban legyen a mozgó alkatrészektől.
Ügyeljen rá, hogy a munkaterület közelében ne legyenek emberek (különösen gyermekek) és állatok.
A gyepszellőztetőt mindig sétatempóban tolja.
Munka közben ügyeljen rá, hogy a lába biztonságosan legyen alátámasztva.
Különösen legyen óvatos, ha lejtön irányt változtat.

VIGYÁZAT! Különösen óvatos legyen, ha hátrafelé megy. Megbotolhat!

Ne használja az elektromos gyepszellőztetőt esőben vagy vizes, nedves körülmények között.
Ne használja a gyepszellőztetőt medence vagy kerti tó széle mellett.
Tartson be minden helyi zajkorlátozásra vonatkozó előírást.

A munka megszakítása

VIGYÁZAT! Soha ne hagyja az elektromos gyepszellőztetőt a munkaterületen felügyelet nélkül.

Ha megszakítja a munkát, helyezze a berendezést biztonságos helyre. Húzza ki a hálózati aljzatból! Ha azért szakítja meg a munkát, hogy áttelepüljön másik munkaterületre, az áttelepülés idejére kapcsolja ki az elektromos gyepszellőztetőt. Az elhasználódás kiegyenlítésére szolgáló kart csúsztassa szállítási állásba.
Ha talajlazítás közben akadályba ütközik, kapcsolja ki az elektromos gyepszellőztetőt, és távolítsa el az akadályt.

Ellenőrizze az elektromos gyepszellőztetőt, nem sérült-e meg, és szükség esetén javíttassa meg.

Elektromos biztonság

A hosszabbító kábelt tartsa távol a gyepszellőztető tengelyétő!
Soha ne használja az elektromos gyepszellőztetőt esőben.
Tartsa be a csendes időszakokra vonatkozó helyi előírásokat.
Rendszeresen ellenőrizni kell a csatlakozó / hosszabbító kábelt, nem sérül-e és nem mutatja-e elhasználódás jeleit.
Ha a csatlakozó / Hosszabbító kábel megsérült, azonnal húzza ki a hálózatból.
A hosszabbító kábel hosszabbító csatlakozójának vízállónak kell lennie, hogy óvja víz ráfröccsenésétől, vagy a hosszabbító kábel csatlakozóalja kell, hogy gumiból készüljön vagy gumiborítással legyen ellátva.
A hosszabbító kábelnek teljesítenie kell a DIN VDE 0620 követelményeit.
Csak jóváhagyott és megfelelő keresztmetszetű hosszabbító kábelt használjon. Kérjen tanácsot villanyszerelőjétől.
A hosszabbító kábelhez csatlakoztató tartozékot kell használni.
Olyan hordozható berendezéshez, amit a szabadban használ, 30 mA maradékáram értékkel rendelkező áramvédőt használjon. Svájcban az áramvédő használata kötelező.

4. A HASZNÁLAT CÉLJA

Tervezett használat

Az FZV 4005 elektromos gyepszellőztető otthoni kertek füves területeinek és pázsitjainak szellőztetésére való. Nem való nyilvános tereken, parkokban, sportközpontokban, autóutakon, a mezőgazdaságban vagy erdészetben történő munkavégzésre.
VIGYÁZAT! Az áramütés elkerülése érdekében az elektromos gyepszellőztetőt nem szabad sövények, bozótok átvágására használni. Továbbá az elektromos gyepszellőztető nem használható a talaj egyenetlenségeinek kisimítására.

5. A GÉP LEÍRÁSA (1. ÁBRA)

1

① Főkapcsoló
② A főkapcsoló biztosító gombja
③ Tápkábel
④ A kábel biztosító kampója
⑤ A fogantyú felső része
⑥ A fogantyú középső része
⑦ A fogantyú alsó része
⑧ A munkamélység beállításának kezelése
⑨ Kosár

⑩ A kosár fedele
⑪ A kosár kerete
⑫ Kábelcsipesz
⑬ & ⑭ Gyorszorító kar
⑯ A fogantyú csavarja
⑰ Sokfog a fogantyú magasságának beállításához
⑱ A fogantyú csavarjának alátétje

6. A GÉP ÖSSZESZERELÉSE

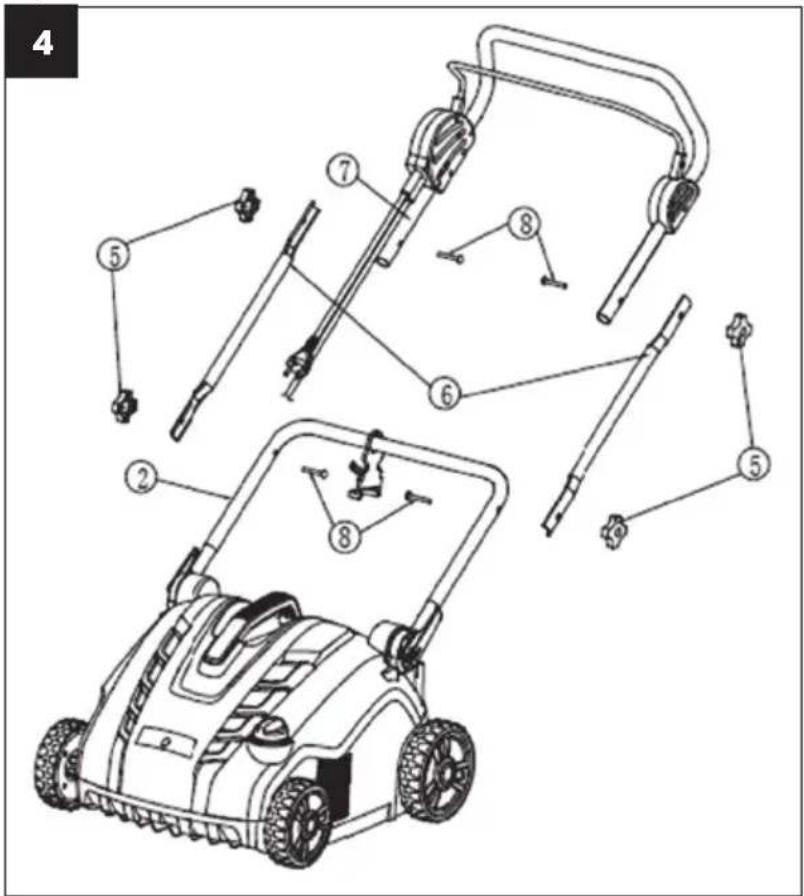

1. A kábel biztosító kampóját ① csúsztassa rá a fogantyú alsó részére ② (2. ábra)

2. Csúsztassa be a fogantyú alsó részét ② a forgóegységbe ③. Ezután kívülről csavarozza fel a gyorsrögzítő kart ④ a gyepszellőztető testéhez (3. ábra).

3. Tegye be a két biztosító csavart ⑧ nyílással befelé az alsó fogantyúba ②, és erősítse a középső fogantyúhoz ⑥ a két szárnya anyával ⑤ (4. ábra).

4. Tegye be a két biztosító csavart ⑧ nyílással befelé az alsó fogantyúba ⑦, és erősítse a középső fogantyúhoz ⑥ a két szárnya anyával ⑤ (4. ábra).

1. Tegye be a fémkeretet ⑩ a szövet gyűjtőkosárba ⑨ és rögzítsen minden elemet a keret bal, jobb és hátsó rúdjához. Győződjön meg róla, minden rögzítőelem megfelelően rögzítve van (6. ábra).

1. A teljesen összeállított gyűjtőkosár felszerelése a gyepszellőztetőre (7. ábra).

A. Emelje fel a védőborítást ⑪.

B. Bizonyosodjon meg róla, hogy a kidobócső szennyeződésektől mentes.

C. Helyezze a teljesen összeállított gyűjtőkosarat a készüléktest hátsó részén lévő rögzítőpontokra a minta szerint.

D. A gyűjtőkosár tetejére helyezze vissza a védőborítást ⑪. Ellenőrizze, helyesen van-e beillesztve a gyűjtőkosár.

MEGJEGYZÉS: Ha a levágott füvet nem akarja összegyűjteni, a fünyírót a gyepszellőztető nélkül is használhatja ⑪ alsó állásban lévő védőborítással.

7. A KÉSEK KICSERÉLÉSE

VESZÉLY!

A hengerek sérülést okozhatnak!

Csere előtt húzza ki a gépet az elektromos hálózatból, és várja meg, míg a henger forgása megáll.

Csere esetén használjon védőkesztyűt.

1. Engedje ki a csavarokat ① a készülék- test alsó oldalán (8. ábra).

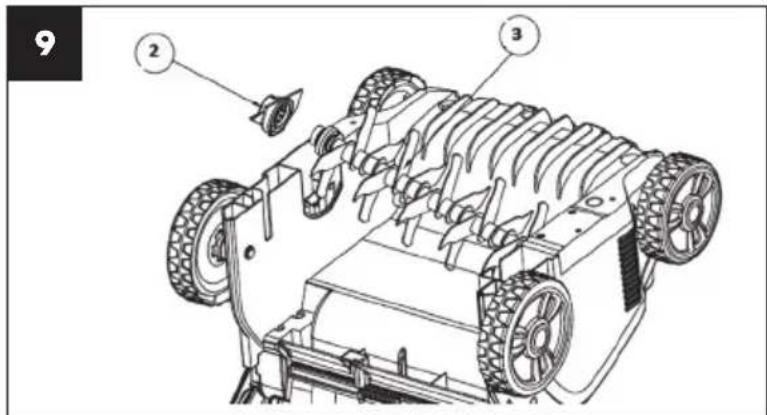

1. Ahengert③ emelje meg megfelelő szögben, és húzza ki (9. ábra).

2. Vegye le a csapágyházat ② a henger-ról (9. ábra).

3. Csúsztassa rá a csapágyházat ② a másik hengerre.

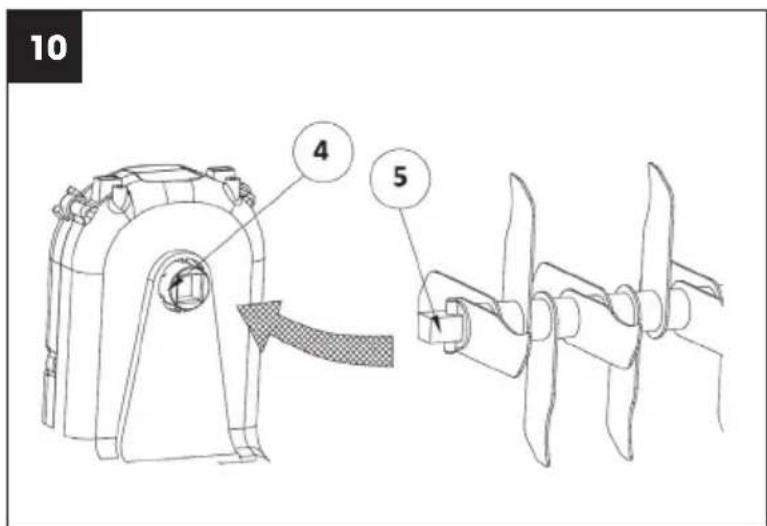

1. Csúsztassa a második hengert a hajtótengelyre úgy, hogy a csap ⑤ a hajtótengely megfelelő részébe illeszkedjen ④ (10. ábra).

2. Csavarozza hozzá a csapágyházat ② a palást alsó részéhez, de ne húzza meg túl erősen.

8. A GYEPSZELLŐZTETŐ BEÁLLÍTÁSA

VIGYÁZAT!

A munkamélység a gyepszellőztető hengerrel legfeljebb 3 mm legyen. A rugós szellőztető hengernek munka közben másolnia kell a föld felszínét. A túlzott munkamélység beállítása a kések/rugók látható kopása nélkül is meghibásodást okozhat a gyepszellőztető hengerében vagy túlterhelheti és elronthatja a motort. Sérülhet a pázsit is.

Beállítás elkopás után

Az ajánlott munkamélység megőrzését illetően használja a Munkamélység beállításának kezelése ábrát (1. ábra 8. pont).

MEGJEGYZÉS: A gyepszellőztető kései és rugói használat közben a munkavégzés módjától függően kopnak. Minél intenzívebben használják a gyepszellőztetőt, annál erősebb a kések és rugók kopása.

A kemény vagy nagyon száraz talaj meggyorsítja a kopási folyamatot, akárcsak a túlzott igénybevétel. Ha a kések kopása miatt az aerátorral végzett munka eredménye egyre rosszabb, a gyepszellőztető hengerét be lehet állítani úgy, hogy a fent megadottaknak megfelelő munkjamélységet mindig betartsa.

9. ÜZEMBE HELYEZÉS (11. ÁBRA)

Mielött újra beindítja, bizonyosodjon meg róla, hogy a kés már nem forog. Ne kapcsolja be és ki gyors egymásutánban.

Elindítás

1. Nyomja meg és tartsa az ① biztonsági gombot. Húzza az indítókart ② a fogantyú felé.
2. Engedje fel a biztonsági kapcsolót.

11

Engedje el a ② kapcsolókart.

12

A gyepszellőztető tisztítása

VIGYÁZAT! Veszély! A gyepszellőztető tengelye sérülést okozhat!
VIGYÁZAT! Karbantartás előtt húzza ki a gépet az elektromos hálózatból, és várja meg, míg a gyepszellőztető hengerének forgása megáll.
VIGYÁZAT! Karbantartáskor használjon védőkesztyűt.
A gyepszellőztetőt minden használat után meg kell tisztítani.
⚠ VIGYÁZAT! Áramütés és anyagi kár veszélye.
⚠ VIGYÁZAT! A gyepszellőztetőt ne tisztítsa folyó víz alatt (különösen magas nyomás alatt).
VIGYÁZAT! A gyepszellőztető tisztításához ne használjon kemény vagy hegyes tárgyakat.
Távolítsa el a füvet és a lerakódásokat a kerékről, a gyepszellőztető hengeréről és a borításról.

11. VERTIKUTÁLÁS / SZELLŐZTETÉS

A gyepszellőztetővel való kényelmes munka érdekében a legjobb, ha a munkát a tápforráshoz legközelebb eső helyen kezdi, és fokozatosan távolodik a tápforrástól.
A gyepet a tápforráshoz képest derékszögben vertikutálja / szellőztesse, és a kábelt arra az oldalra tegye, amelyet már megdolgozott.
VIGYÁZAT! Munka közben ne hagyja a motort túlterhelődni, különösen nehéz körülmények között. Ha a motor túl van terhelve, a fordulatszám csökken, és a motor hangján hallani fogja a változást. Amint erre sor kerül, hagyja abba a munkát, engedje el a kapcsolókart, és csökkentse a vertikutálás / szellőztetés mélységét. Ha nem így tesz, a gép meghibásodhat.
MEGJEGYZÉS: A motort biztonsági kapcsoló védi, ami abban a pillanatban aktiválódik, amint levelek szorulnak be vagy a motor túterhelődik. Amint ez történik, kapcsolja ki a gépet, és húzza ki a csatlakozót a tápforrásból. A biztonsági kapcsoló csak akkor áll vissza alapállapotba, ha fel van engedve a kapcsolókar. Távolítson el minden akadályt, várjon néhány percig, amíg a biztonsági kapcsol visszaáll alapállapotba, és folytatni tudja a munkát. Ebben a pillanatban ne nyúljon a kapcsolókarhoz, mert ez meghosszabbíthatja a biztonsági kapcsoló újraindulását. Ha a gép újra kikapcsolódik, növelje újra a vertikutálás / szellőztetés mélységét, amivel csökkenti a gép terhelését.

12. MÜSZAKI ADATOK

Elektromos gyepszellőztető ......FZV 4010-20E

Névleges teljesítmény....2000 W

A munkaszélesség....40cm

Munkamélység ....+6 --12 mm

A kosár térfogata....55 l

Tömeg....12,8 kg

Védelmi osztály IPX4

A tengely munkafordulatszáma....3 000 ford./perc

Akusztikai nyomásszint ....L _gg = 85,56 dB(A) K=3 dB(A)

Garantált akusztikai teljesítményszint .... L_wq = 104 dB(A)

Vibráció....5,508 m/s² K=1,5 m/s²

13. MEGSEMMISÍTÉS

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.

A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek. A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon az illetékes hivatalnál.

Ez a termék teljesíti minden rá vonatkozó EU-irányelv alapkövetelményeit.

Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.

Használati útmutató az eredeti nyelven.

WERTYKULATOR ELEKTRYCZNY

INSTRUKCJA OBSŁUGI

Szanowna Klientko, szanowny Kliencie,
