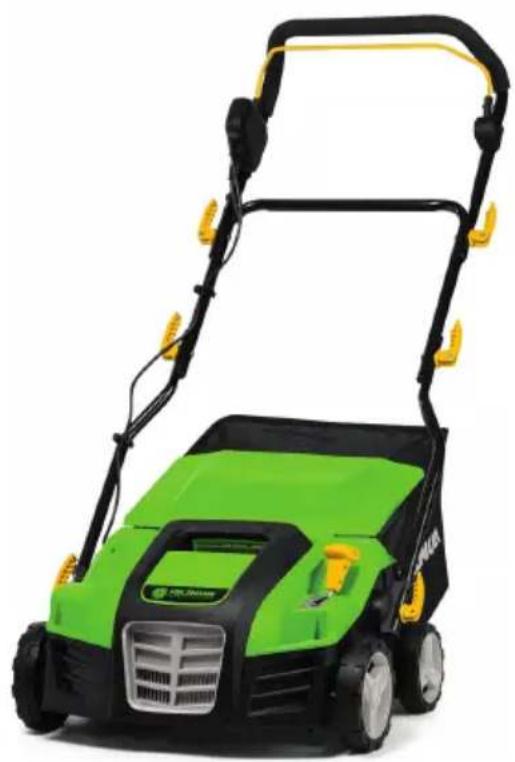

FZV 4010-20E - Narzędzie elektryczne Fieldmann - Bezpłatna instrukcja obsługi

Rodzaj produktu	Elektryczny wertykulator / aerator
Marka	Fieldmann
Model	FZV 4010-20E
Moc znamionowa	2000 W
Szerokość robocza	40 cm
Zakres głębokości roboczej	+6 do -12 mm (regulowany)
Pojemność kosza zbiorczego	55 L
Waga	12.8 kg
Klasa ochronności	IPX4
Prędkość obrotowa cylindra	3000 obr./min
Poziom ciśnienia akustycznego	85.56 dB(A) (K=3 dB(A))
Gwarantowany poziom mocy akustycznej	104 dB(A)
Poziom drgań	5.508 m/s² (K=1.5 m/s²)
Zasilanie	AC 230-240 V, 50 Hz
Funkcje bezpieczeństwa	Przycisk blokady bezpieczeństwa, dźwignia rozruchu, osłona tylna, zabezpieczenie przeciążeniowe, zalecany wyłącznik różnicowoprądowy
Przeznaczenie	Ogrody prywatne i trawniki (nie do użytku publicznego, parków, boisk sportowych, dróg, rolnictwa ani leśnictwa)
Wymiana noży	Wymienne cylindry do wertykulacji i aeracji; odkręć śruby i wysuń cylinder
Konserwacja	Czyść po każdym użyciu; nie używaj wody ani twardych przedmiotów; sprawdzaj uszkodzenia i zużycie
Wymagany montaż	Tak – uchwyt, zaczep kablowy, kosz zbiorczy
Zabezpieczenie przeciążeniowe	Automatyczny mechanizm bezpieczeństwa resetuje się po zwolnieniu dźwigni rozruchu po przeciążeniu

Często zadawane pytania - FZV 4010-20E Fieldmann

Jak uruchomić wertykulator?

Naciśnij i przytrzymaj przycisk blokady (①), a następnie pociągnij dźwignię rozruchu (②) w kierunku uchwytu. Zwolnij przycisk blokady. Wertykulator uruchomi się.

Jak ustawić głębokość roboczą?

Użyj pokrętła regulacji głębokości roboczej (poz. 8 na rys. 1). Obróć, aby ustawić żądaną głębokość. Maksymalna zalecana głębokość wertykulacji wynosi 3 mm. W przypadku aeracji sprężyny powinny podążać za konturem terenu.

Co zrobić, jeśli wertykulator uderzy w przeszkodę?

Natychmiast wyłącz wertykulator, zwalniając dźwignię rozruchu. Odłącz przewód zasilający. Usuń przeszkodę. Sprawdź maszynę pod kątem uszkodzeń. W razie uszkodzenia oddaj do naprawy przed dalszym użyciem.

Czy mogę używać wertykulatora w deszczu?

Nie. Wertykulatora nie wolno używać podczas deszczu ani w wilgotnych warunkach. Ma klasę IPX4 (odporny na zachlapania), ale dla bezpieczeństwa unikaj mokrych warunków i zawsze używaj wyłącznika różnicowoprądowego.

Jak wymienić noże?

Odłącz maszynę od zasilania i poczekaj, aż cylinder się zatrzyma. Załóż rękawice. Odkręć śruby na spodzie (rys. 8), podnieś i wysuń cylinder (rys. 9). Zdejmij obudowę łożyska kulkowego i nasuń ją na nowy cylinder. Zamontuj ponownie, wyrównując kołek z wałem napędowym (rys. 10) i zabezpiecz.

Jakiego przedłużacza powinienem użyć?

Użyj zatwierdzonego przedłużacza zgodnego z DIN VDE 0620, o przekroju przewodu odpowiednim do mocy znamionowej. Gniazdo musi być wodoodporne lub wykonane z gumy. Do użytku na zewnątrz zaleca się wyłącznik różnicowoprądowy (RCD) o prądzie ≤30 mA.

Jak wyczyścić wertykulator?

Po każdym użyciu usuń trawę i zanieczyszczenia z kół, cylindra i osłony. Nie czyść bieżącą wodą ani twardymi/ostrymi przedmiotami. Użyj szczotki lub szmatki. Przed czyszczeniem odłącz zasilanie.

Silnik zatrzymuje się podczas pracy. Co zrobić?

Zwolnij dźwignię rozruchu i odłącz przewód zasilający. Odczekaj kilka minut, aż mechanizm bezpieczeństwa się zresetuje. Usuń wszelkie przeszkody. Jeśli sytuacja się powtórzy, zwiększ głębokość roboczą, aby zmniejszyć obciążenie silnika.

Czy mogę używać wertykulatora bez kosza zbiorczego?

Tak. Opuść osłonę ochronną (tylną klapkę) do dolnego położenia. Maszyna może być używana bez kosza, ale zanieczyszczenia będą wyrzucane. Podczas pracy zawsze utrzymuj tylną osłonę zamkniętą.

Jakie jest przeznaczenie tego wertykulatora?

Jest przeznaczony do aeracji i wertykulacji trawników w prywatnych ogrodach i na podwórkach. Nie jest przeznaczony do obiektów publicznych, parków, boisk sportowych, dróg, rolnictwa ani leśnictwa. Nie używaj do przycinania żywopłotów ani wyrównywania nierównego terenu.

INSTRUKCJA OBSŁUGI FZV 4010-20E Fieldmann

cieszymy się, że obdarzyli nas Państwo swoim zaufaniem!

Przed pierwszym uruchomieniem urządzenia prosimy koniecznie zapoznać się z niniejszą instrukcją obsługi! Zawiera ona wszystkie zalecenia zapewniające bezpieczne użytkowanie i długą żywotność urządzenia. Prosimy o bezwarunkowe przestrzeganie wszystkich zaleceń bezpieczeństwa podanych w niniejszej instrukcji!

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA 58

Ważne ostrzeżenia dotyczące bezpieczeństwa....58

Opakowanie....58

Instrukcja obsługi....58

1. SYMBOLE 58

2. WSKAZÓWKI BEZPIECZEŃSTWA....60

Kontrola przed każdym uruchomieniem....60

Prawidłowa eksploatacja / Odpowiedzialność 60

Przerwa w pracy 60

Bezpieczeństwo elektryczne....61

1. CEL UŻYCIA....61

Przeznaczenie....61

1. OPIS MASZYNY (Rys. 1) 62

2. MONTAŻ maszyny 63

3. WYMIANA NOŻY 65

4. USTAWIENIA WERTYKULATORA 66

Regulacja po zużyciu 66

1. URUCHOMIENIE (rys. 11)......66

Włączanie 66

Wyłączanie....66

1. KONSERWACJA....67

Czyszczenie wertykulatora 67

1. WERTYKULACJA / SPULCHNIANIE ....67

2. DANE TECHNICZNE 68

3. LIKWIDACJA....68

DEKLARACJA ZGODNOŚCI CE....69

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne ostrzeżenia dotyczące bezpieczeństwa

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich elementów produktu.
* Przechowuj wyrób w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie pradem elektrycznym, pożar lub cieżkie obrażenia.

Opakowanie

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

Instrukcja obsługi

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokumentu kasowego i karty gwarancyjnej.
W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

UWAGA: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją.

* Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.
* Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. SYMBOLE

⚠ UWAGA! Przed uruchomieniem urządzenia przeczytaj uważnie instrukcję obsługi i ogólne wskazówki bezpieczeństwa!

Nie pracuj podczas deszczu ani przy złych warunkach pogodowych!

⚠ UWAGA! Po wyłączeniu wertykulatora uchwyt się jeszcze przez chwilę obraca! Utrzymuj bezpieczną odległość! Uwaga, noże rotujące!

	Uwaga! Przed uruchomieniem urządzenia przeczytaj uważnie instrukcję obsługi i ogólne wskazówki bezpieczeństwa!
	Nie pracuj podczas deszczu ani przy złych warunkach pogodowych!
	Uwaga, po wyłączeniu wertykulatora nóż się jeszcze przez chwilę obraca!
	Utrzymuj bezpieczną odległość!
	Uwaga, noże rotujące! Ostry (e) nóż (noże). Chroń się przed zranieniem i utratą palców na kończynach!
	Przed dokonaniem ustawień maszyny, przed jego konserwacją lub jeśli elektryczne przewody do- prowadzające zaklinowały się lub zostały uszkodzone, należy zawsze wyłączyć silnik i wyciągnąć wtyczkę z gniazdka elektrycznego!
	Podczas pracy należy używać ochraniaczy.
	Przed rozpoczęciem prac na urządzeniu wy- ciągnij kabel z sieci napięcia elektrycznego.

3. WSKAZÓWKI BEZPIECZEŃSTWA

Dziękujemy za zakupienie tego wertykulatora. Zanim zaczniesz z niego korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

Kontrola przed każdym uruchomieniem

* Przed każdym użyciem sprawdź wertykulator elektryczny.
Nie używaj wertykulatora, jeśli urządzenia zabezpieczające (dźwignia uruchamiająca, blokada zabezpieczająca, tylna pokrywa lub osłona) są uszkodzone lub zużyte.
Nigdy nie używaj maszyny, jeśli urządzenia zabezpieczające są zablokowane lub brakuje ich.

UWAGA: Zadbaj o to, aby wszystkie nakrętki i śruby były dokręcone oraz by wertykulator był w dobrym stanie roboczym.

* Przed rozpoczęciem pracy dokonaj przeglądu miejsca, które ma zostać spulchnione.

Sprawdź, czy w miejscu pracy nie ma przedmiotów obcych (np. kamieni, gałęzi, sznurów) i ewentualnie usuń je.

Prawidłowa eksploatacja / Odpowiedzialność

UWAGA! Niebezpieczeństwo! Ryzyko obrażeń! Wertykulator może spowodować poważne obrażenia!

Nie umieszczaj rąk ani nóg w pobliżu cylindra wertykulatora.
Ponosisz odpowiedzialność za bezpieczną eksploatację opisaną w niniejszej instrukcji.
Pracuj wyłącznie przy dobrej widoczności.
Podczas pracy nie otwieraj tylnej pokrywy.
Zapoznaj się z otoczeniem swojego miejsca pracy. Sprawdź, czy nie istnieje ewentualnie niebezpieczeństwo, którego być może nie słyszysz ze względu na hałas.
Aby chronić nogi, noś mocne obuwie i długie spodnie.
Zadbaj o to, aby Twoje nogi znajdowały się w bezpiecznej odległości od poruszających się części.
Zadbaj o to, aby nigdzie w pobliżu miejsca pracy nie znajdowały się żadne osoby (w szczególności dzieci) ani zwierzęta.
* Popychaj wertykulator z prędkością spacerową.
* Pozycja podczas pracy: zadbaj o to, abyś podczas pracy miał bezpieczne oparcie nóg.
Zachowaj szczególną ostrożność podczas zmiany kierunku pracy na zboczu.

UWAGA! Zachowaj szczególną ostrożność podczas pracy w kierunku do tyłu. Możesz się potknąć!

Nie używaj werłykulatora elektrycznego podczas deszczu lub w wilgotnym czy mokrym miejscu.
Nie pracuj z wertykulatorem w pobliżu krawędzi basenów lub oczek wodnych.
* Przestrzegaj wszystkich lokalnych ograniczeń dotyczących głośności.

Przerwa w pracy

UWAGA! Nigdy nie pozostawiaj wertykulatora elektrycznego w miejscu pracy bez nadzoru.

Jeśli zamierzasz przerwać pracę, przechowuj urządzenie w bezpiecznym miejscu. Odłącz je od gniazdka sieciowego! Jeśli przerwiesz pracę, aby przesunąć się w inne miejsce, przemieszczaj się z wyłączonym wertykulatorem. Przesuń dźwignię regulującą zużycie na pozycję przeznaczoną do transportu.
Jeśli podczas spulchniania natrafisz na przeszkodę, wyłącz wertykulator elektryczny i usuń przeszkodę. Sprawdź, czy wertykulator nie jest uszkodzony i w razie potrzeby oddaj go do naprawy.

Bezpieczeństwo elektryczne

Trzymaj przedłużacz z dala od cylindra wertykulatora!

Nigdy nie korzystaj z wertykulatora podczas deszczu.

* Przestrzegaj lokalnej pory ciszy.

Należy regularnie sprawdzać, czy przedłużacz nie jest uszkodzony i czy nie wykazuje cech zużycia.

Jeśli przedłużacz jest uszkodzony, natychmiast odłącz go od sieci.

Gniazdko przedłużacza musi być wodoodporne, aby chronić przewody przed pryskającą wodą lub gniazdka łączące przedłużacza muszą być wykonane z gumy czy też posiadać gumową osłonę.

* Przedłużacze muszą spełniać wymogi DIN VDE 0620.

Korzystaj wyłącznie z przedłużacza o dostatecznym przekroju przewodów. Zasięgnij rady u swojego elektrotechnika.

Wraz z przedłużaczami należy używać wyposażenia do ich podłączania.

Wraz z przenośnymi urządzeniami wykorzystywanymi na zewnątrz zalecamy używać wyłączników różnicowopрядowych o wartości prądu resztkowego 30 mA. W Szwajcarii korzystanie z wyłączników różnicowopрядowych jest obowiązkowe.

4. CEL UŻYCIA

Przeznaczenie

Wertykulator elektryczny FZV 4005 E jest przeznaczony do spulchniania trawników i powierzchni trawnikowych w prywatnych małych i większych ogrodach. Nie jest on przeznaczony do użytku w miejscach publicznych, na boiskach sportowych, w parkach, ośrodkach sportowych, na drogach, w gospodarstwach rolnych lub leśnych.
⚠ UWAGA! Aby nie doszło do obrażeń, nie wolno używać wertykulatora do przycinania krzewów i żywopłotów. Ponadło nie powinien on być używany do niwelowania nierówności gruntu.

① Włącznik główny
② Bezpiecznik wyłącznika głównego
③ Kabel sieciowy
④ Hak zabezpieczający kabel
⑤ Górna część uchwytu
⑥ Środkowa część uchwytu
⑦ Dolna część uchwytu
⑧ Regulator ustawień głębokości pracy
⑨ Kosz

⑩ Pokrywa kosza
⑪ Rama kosza
⑫ Klamra kabla
⑬ & ⑭ Rękojeść zaciskowa
⑯ Śruba uchwytu
⑰ Regulacja wysokości uchwytu
⑱ Podkładka śruby uchwytu

6. MONTAŻ MASZYNY

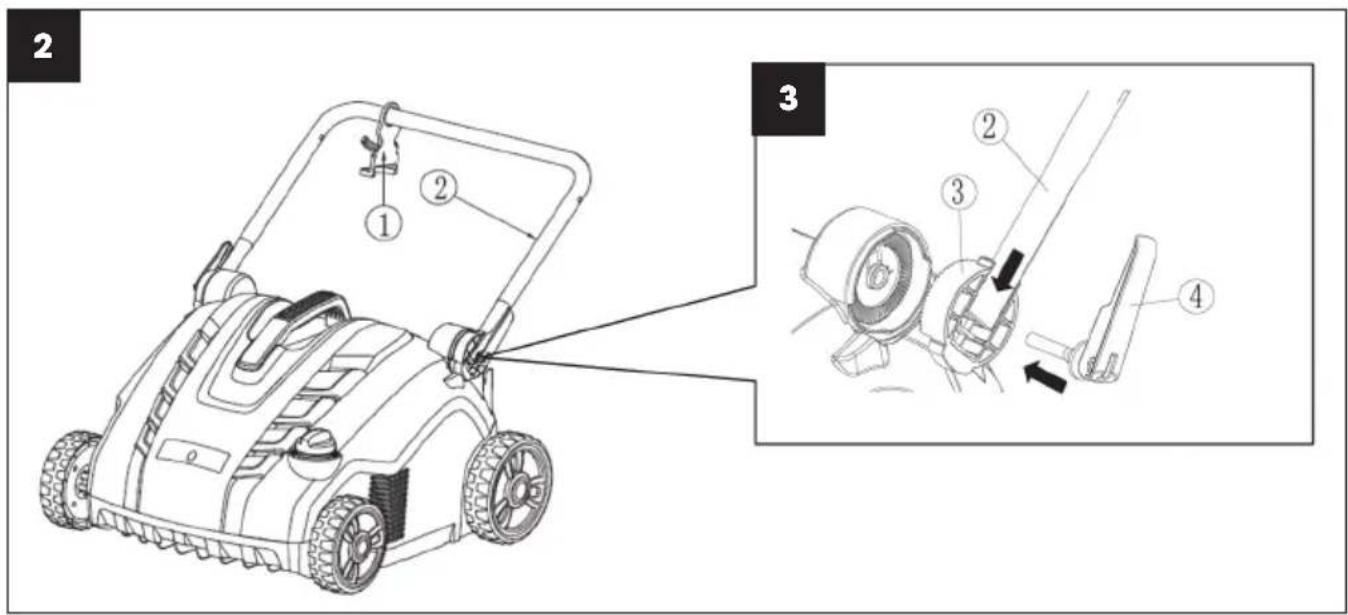

1. Nasuń hak zabezpieczający kabel ① na spodnią część uchwytu ② (rys. 2).

2. Wsuń spodnią część uchwytu ② do jednostki obrotowej ③. Następnie przykręć dźwignię szybkozłącza ④ do korpusu wertykulatora (rys. 3).

3. Wsuń dwie śruby zabezpiecza jące ⑧ do wewnątrz przez otwór w spodnim uchwycie ② i przymocuj je do środkowego uchwytu ⑥ za pomocą dwu nakrętek skrzydełkowych ⑤ (rys. 4).

4. Wsuń dwie śruby zabezpieczające ⑧ do wewnątrz przez otwór w górnym uchwycie ⑦ i przymocuj je do środkowego uchwytu ⑥ za pomocą dwu nakrętek skrzydełkowych ⑤ (rys. 4).

1. Włóż metalową ramę ⑩ do tekstylnego kosza zbiorczego ⑨ i przymocuj wszystkie zatrzaski do lewego, prawego i tylnego drążka ramy.

Upewnij się, czy wszystkie zatrzaski są należycie przymocowane (rys. 6).

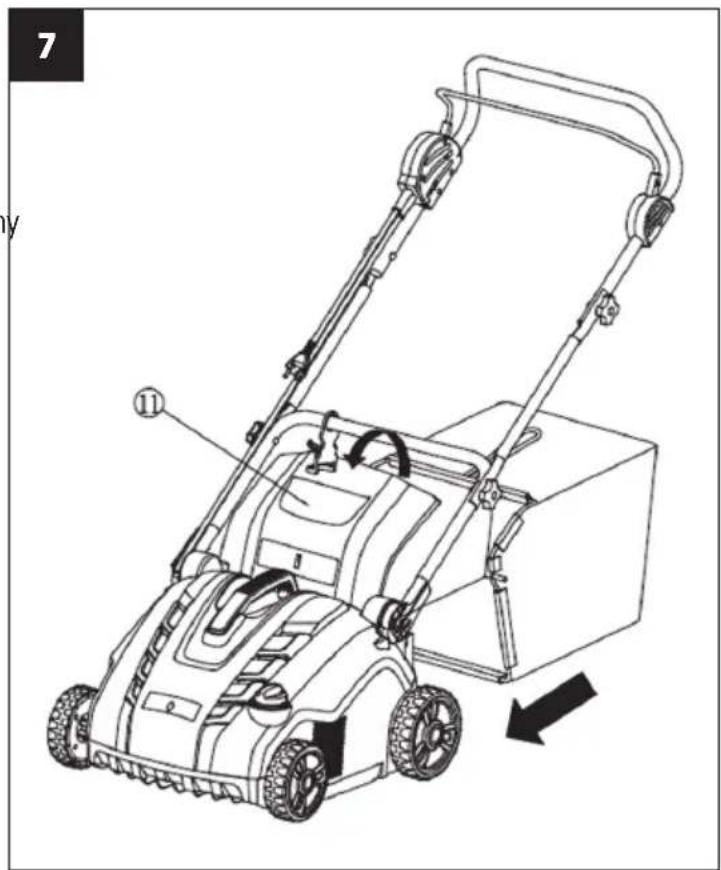

1. Montaż całkowicie złożonego kosza zbi- orczego do wertykulatora (rys. 7).

A. Podnieś pokrywę ochronną ⑪.

B. Upewnij się, że wyrzuł jest czysty i pozbawiony zanieczyszczeń.

C. Umieść kompletnie zmontowany kosz zbiorczy w punktach mocowania w tylnej części obudowy tak, jak zostało to pokazane na rysunku.

D. Umieść na górze kosza zbiorczego pokrywę ochronną ⑪. Sprawdź, czy kosz zbiorczy jest prawidłowo osadzony.

UWAGA: Aby korzystać z urządzenia bez zbierania skoszonej trawy, używaj wertykulator bez kosza zbi-orczego, ale z pokrywą ochronną ⑪ w pozycji dolnej.

7. WYMIANA NOŻY

NIEBEZPIECZEŃSTWO!

Cylindry mogą spowodować obrażenia!

Przed wymianą odłącz urządzenie od sieci elektrycznej i poczekaj, aż cylinder przestanie się obracać.

Podczas wymiany używaj rękawic roboczych.

1.Odkręćśruby① znajdujące się pod spodem obudowy (rys. 8).

1. Podnieś pochylony cylinder ③ i wyciągnij go (rys. 9).

2. Zdejmij pokrywkę łożyska ② z wału cylindra (rys. 9).

3. Nasuń pokrywkę łożyska ② na drugi cylinder.

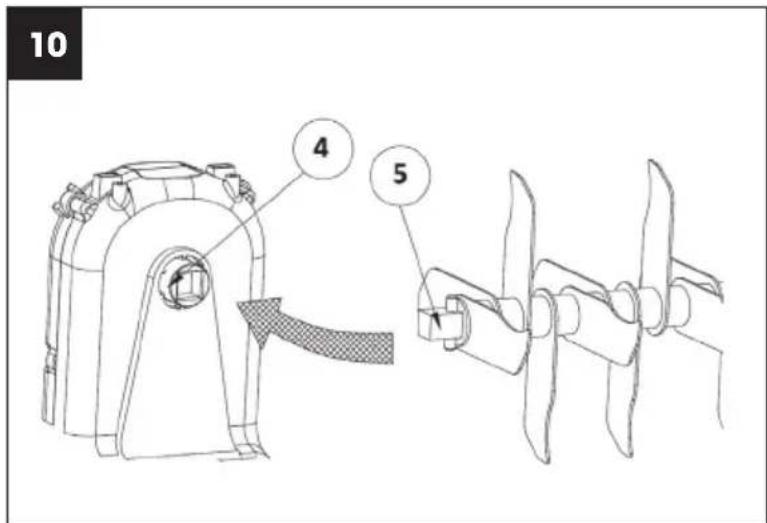

1. Nasuń drugi cylinder na wał napędowy tak, aby czop ⑤ został dopasowany do odpowiedniej części w wale napędowym ④ (rys. 10).

2. Przykręć nakrętkę łożyska② do spodniej części obudowy nie dokręcając zbyt mocno.

8. USTAWIENIA WERTYKULATORA

UWAGA!

Głębokość pracy cylindra wertykulatora powinna wynosić maks. 3 mm. Cylinder wertykulatora ze sprężynami powinien podczas pracy kopiować powierzchnię ziemi. Ustawienie zbyt dużej głębokości pracy w sytuacji, gdy noże/sprężyny nie są w sposób widoczny zużyte, może spowodować uszkodzenie cylindra wertykulatora lub nadmierne obciążenie i zniszczenie silnika. Może również dojść do uszkodzenia trawnika.

Regulacja po zużyciu

W celu zachowania zalecanej głębokości pracy skorzystaj z regulatora ustawień głębokości pracy (rys. 1 pkt 8).

UWAGA: Noże i sprężyny wertykulatora ulegają zużyciu podczas eksploatacji w zależności od sposobu, w jaki pracujesz. Im intensywniej używasz wertykulatora, tym większe jest zużycie noży czy sprężyn.

Twarda lub bardzo sucha gleba przyspiesza proces zużycia, podobnie jak nadmierna eksploatacja. Jeśli w wyniku zużycia noży wyniki Twojej pracy z aeratorem pogorszą się, wówczas można ustawić cylindry wertykulatora tak, aby można było przestrzegać głębokości pracy podanej powyżej.

9. URUCHOMIENIE (RYS. 11)

Przed ponownym uruchomieniem przekonaj się, czy nóż przestał się obracać. Nie włączaj urządzenia zaraz po jego wyłączeniu.

Włączanie

1. Wciśnij i przytrzymaj przycisk bezpieczeństwa.①. Przyciągnij dźwignię uruchamiającą ② do uchwytu.
2. Zwolnij przycisk zabezpieczający.

Wyłączanie

Zwolnij dźwignię uruchamiającą ②.

11

Czyszczenie wertykulatora

⚠ UWAGA! Niebezpieczeństwo! Cylinder wertykulatora może spowodować obrażenia!
⚠ UWAGA! Przed konserwacją odłącz urządzenie od sieci i poczekaj, aż wertykulator się zatrzyma.
⚠ UWAGA! Podczas wykonywania konserwacji noś rękawice robocze.
Wertykulator należy czyścić po każdym użyciu.
⚠ UWAGA! Niebezpieczeństwo obrażeń i szkód majątkowych!
⚠ UWAGA! Wertykulatora nie należy czyścić pod bieżącą wodą (w szczególności pod wysokim ciśnieniem).
⚠ UWAGA! Do czyszczenia nie należy używać twardych ani szpiczastych przedmiotów.
Usuń trawę i zabrudzenia z kół, cylindra i pokrywy wertykulatora.

11. WERTYKULACJA / SPULCHNIANIE

Aby zapewnić komfortową pracę z wertykulatorem najlepiej rozpocząć ją w miejscu znajdującym się najbliżej źródła zasilania i kontynuować w kierunku przeciwnym do źródła zasilania.
Trawnik należy wertykulować / spulchniać prostopadle do źródła zasilania i umieścić kabel zasilający po tej stronie, która została już opracowana.

⚠ UWAGA! Nie pozwól, by silnik był nadmiernie obciążany podczas pracy, zwłaszcza w trudnych warunkach. Jeśli silnik jest nadmiernie obciążany, dojdzie do obniżenia jego obrotów, co poznasz po zmianie dźwięku towarzyszącego pracy silnika. Jeśli do tego dojdzie, przestań pracować, zwolnij dźwignię włączającą i zmniejsz głębokość wertykulacji / spulchniania.

Jeśli tego nie zrobisz, może dojść do uszkodzenia urządzenia.

UWAGA: Silnik jest chroniony za pomocą zabezpieczenia, które uruchamia się w momencie, kiedy dochodzi do zatarcia ostrzy lub nadmiernego obciążenia silnika. Jeśli do tego dojdzie, wyłącz urządzenie i wyciągnij wtyczkę ze źródła zasilania. Do resetowania zabezpieczenia dochodzi wyłącznie w przypadku zwolnienia dźwigni włączającej. Usuń wszystkie przeszkody i poczekaj kilka minut do momentu zresetowania zabezpieczenia. Następnie możesz kontynuować pracę. W tym momencie nie manipuluj dźwignią włączającą, ponieważ przedłuża to czas resetowania zabezpieczenia. Jeśli dojdzie do ponownego wyłączenia urządzenia, zwiększ głębokość wertykulacji / spulchniania, przez co dojdzie do obniżenia obciążenia silnika.

12. DANE TECHNICZNE

Wertykulator elektryczny....FZV 4010-20E

Moc znamionowa 2000 W

Szerokość pracy....40 cm

Głębokość pracy ....+6 do -12 mm

Pojemność kosza 55 l

Cieżar 12,8 kg

Klasa ochrony IPX4

Obroty robocze cylindra 3 000 obr./min

Poziom ciśnienia akustycznego.... L_ng = 85,56 dB(A) K=3 dB(A)

Gwarantowany poziom mocy akustycznej .... L_wq = 104 dB(A)

Wibracje....5,508 m/s² K=1,5 m/s²

13. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyły materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.
