Typ výrobku	Elektrický vertikutátor / provzdušňovač
Značka	Fieldmann
Model	FZV 4010-20E
Jmenovitý výkon	2000 W
Pracovní šířka	40 cm
Rozsah hloubky práce	+6 až -12 mm (nastavitelný)
Objem sběrného koše	55 l
Hmotnost	12,8 kg
Třída ochrany	IPX4
Provozní rychlost válce	3000 ot/min
Hladina akustického tlaku	85,56 dB(A) (K=3 dB(A))
Garantovaná hladina akustického výkonu	104 dB(A)
Úroveň vibrací	5,508 m/s² (K=1,5 m/s²)
Napájení	AC 230-240 V, 50 Hz
Bezpečnostní prvky	Tlačítko bezpečnostní zámku, startovací páka, zadní kryt, ochrana proti přetížení, doporučeno použití proudového chrániče
Zamýšlené použití	Soukromé zahrady a trávníky (ne pro veřejná zařízení, parky, sportoviště, silnice, zemědělství nebo lesnictví)
Výměna nožů	Vyměnitelné válce pro vertikutaci a provzdušňování; odstraňte šrouby a vysuňte válec
Údržba	Čistěte po každém použití; nepoužívejte vodu ani tvrdé předměty; zkontrolujte poškození a opotřebení
Vyžaduje montáž	Ano – rukojeť, háček na kabel, sběrný koš
Ochrana proti přetížení	Automatický bezpečnostní mechanismus se resetuje po uvolnění startovací páky po přetížení

Často kladené otázky - FZV 4010-20E Fieldmann

Jak spustit vertikutátor?

Stiskněte a podržte bezpečnostní tlačítko (①), poté zatáhněte startovací páku (②) směrem k rukojeti. Uvolněte bezpečnostní tlačítko. Vertikutátor se spustí.

Jak nastavit pracovní hloubku?

Použijte ovladač nastavení pracovní hloubky (položka 8 na obr. 1). Otáčením nastavte požadovanou hloubku. Maximální doporučená hloubka pro vertikutaci je 3 mm. Při provzdušňování by pružiny měly kopírovat tvar terénu.

Co dělat, když vertikutátor narazí na překážku?

Okamžitě vypněte vertikutátor uvolněním startovací páky. Odpojte napájecí kabel. Odstraňte překážku. Zkontrolujte stroj na poškození. Pokud je poškozený, nechte jej opravit před dalším použitím.

Mohu vertikutátor používat v dešti?

Ne. Vertikutátor se nesmí používat v dešti nebo ve vlhkých podmínkách. Má stupeň krytí IPX4 (odolný proti stříkající vodě), ale z bezpečnostních důvodů se vyhněte vlhkým podmínkám a vždy používejte proudový chránič.

Jak vyměnit nože?

Odpojte stroj od napájení a počkejte, až se válec zastaví. Nasaďte si rukavice. Odšroubujte šrouby na spodní straně (obr. 8), zvedněte a vysuňte válec (obr. 9). Odstraňte pouzdro kuličkového ložiska a nasuňte ho na nový válec. Znovu nainstalujte zarovnáním kolíku s hnacím hřídelem (obr. 10) a zajistěte.

Jaký typ prodlužovacího kabelu mám použít?

Použijte schválený prodlužovací kabel, který splňuje DIN VDE 0620, s průřezem vodiče vhodným pro jmenovitý výkon. Zásuvka musí být odolná proti vodě nebo vyrobená z gumy. Pro venkovní použití se doporučuje proudový chránič (RCD) s ≤30 mA.

Jak čistit vertikutátor?

Po každém použití odstraňte trávu a nečistoty z kol, válce a krytu. Nečistěte tekoucí vodou ani tvrdými/ostrými předměty. Použijte kartáč nebo hadřík. Před čištěním odpojte napájení.

Motor se během používání zastaví. Co mám dělat?

Uvolněte startovací páku a odpojte napájecí kabel. Počkejte několik minut, než se bezpečnostní mechanismus resetuje. Odstraňte případné překážky. Pokud se to stane znovu, zvyšte pracovní hloubku pro snížení zatížení motoru.

Mohu vertikutátor používat bez sběrného koše?

Ano. Sklopte ochranný kryt (zadní klapku) do spodní polohy. Stroj lze používat bez koše, ale nečistoty budou vylétávat. Během provozu vždy udržujte zadní kryt zavřený.

Jaké je zamýšlené použití tohoto vertikutátoru?

Je určen k provzdušňování a vertikutaci trávníků v soukromých zahradách a dvorech. Není určen pro veřejná zařízení, parky, sportoviště, silnice, zemědělství nebo lesnictví. Nepoužívejte k zastřihávání živých plotů nebo vyrovnávání nerovného terénu.

NÁVOD K OBSLUZE FZV 4010-20E Fieldmann

Vážená zákaznice, vážený zákazníku,

děkujeme mnohokrát za projevenou důvěru!

Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte tento návod na

obsluhu! Naleznete v něm všechny pokyny pro bezpečné používání a dlouhou životnost přístroje. Bezpodmínečně dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu!

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY....16

Důležitá bezpečnostní upozornění......16

Obal 16

Návod k použití 16

1. SYMBOLY 16

2. BEZPEČNOSTNÍ POKYNY....18

Kontroly před každým použitím....18

Správné používaní / Zodpovědnost....18

Přerušení práce....18

Elektrická bezpečnost 19

1. ÚČEL POUŽITÍ......19

Zamýšlené použití 19

1. POPIS STROJE 20

2. MONTÁŽ STROJE 21

3. VÝMĚNA NOŽŮ 23

4. NASTAVENÍ VERTIKUTÁTORU .....24

Seřízení po opotřebení ....24

1. UVEDENÍ DO PROVOZU ....24

Spuštění 24

Vypnutí....24

1. ÚDRŽBA....25

Čištění vertikutátoru 25

1. VERTIKUTACE / PROVZDUŠNĚNÍ 25

2. TECHNICKÉ ÚDAJE 26

3. LIKVIDACE 26

PROHLÁŠENÍ O SHODĚ CE....27

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu. pokladní doklad a záruční list.
V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

POZNÁMKA: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.

Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuie rovněž pokyny pro obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. SYMBOLY

POZOR! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní pokyny!

Nepracuje za deště, ani za zhoršených klimatických podmínek!

POZOR! Po vypnutí vertikutátoru se nůž ještě chvíli otáčí!

Udržujte bezpečnou vzdálenost!

Pozor, rotující nože!

	Pozor! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní pokyny!
	Nepracuje za deště, ani za zhoršených klimatických podmínek!
	Pozor, po vypnutí vertikutátoru se nůž ještě chvíli otáčí!
	Udržujte bezpečnou vzdálenost!
	Pozor, rotující nože! Ostrý(é) nůž (nože). Chraňte se před poraněním a ztrátou prstů končetin!
	Před provedením nastavení stroje nebo jeho údržby, nebo pokud se elektrické přívodní vedení zachytilo nebo je poškozené, vypněte vždy motor a vytáhněte vidlici ze zásuvky elektrické sítě!
	Při práci používejte ochranné pomůcky.
	Před provedením práce na stroji vytáhněte kabel ze sítě elektrického napětí.

3. BEZPEČNOSTNÍ POKYNY

Děkujeme Vám, že jste si zakoupili tento zahradní vertikutátor. Než jej začnete používat, přečtěte si, prosím, po-zorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

Kontroly před každým použitím

Zkontrolujte elektricky vertikutátor před každým použitím.
Nepoužívejte elektricky vertikutátor, jsou-li poškozena nebo opotřebena bezpečnostní zařízeni (spouštěcí páčka, bezpečnostní blokovaní, zadní viko nebo kryt).
Nikdy přístroj nepoužívejte se zablokovanými nebo chybějícími bezpečnostními zařízeními.

POZNÁMKA: Dbejte, aby byly dotaženy všechny matice a šrouby a aby byl vertikutátor v dobrem provozním stavu.

* Před zahájením práce provedte prohlídku prostoru, který má byt provzdušněn.

Zkontrolujte pracovní oblast, zda v ni nejsou cizí předměty (např. kameny, větve, provazy), a případně je odstraňte.

POZOR! Nebezpečí! Nebezpečí úrazu! Vertikutátor může způsobit vážná zranění!

Nedávejte ruce nebo nohy do blízkosti válce vertikutátoru.
Zodpovídáte za bezpečnost způsobů použití uvedených v těchto pokynech.
Pracujte pouze za dobré viditelnosti.
Během používaní neotevírejte zadní víko.
Seznamte se s okolím Vašeho pracovního prostoru. Zkontrolujte případná nebezpečí, která nemusí byt kvůli hluku zařízení slyšitelná.
* Pro ochranu Vašich nohou noste pevnou obuv a dlouhé kalhoty.
Dbejte, aby Vaše nohy byly v bezpečné vzdálenosti od pohybujících se částí.
Dbejte, aby nikde v blízkosti pracovní oblasti nebyli žádní jiní lidé (zejména děti) nebo zvířata.
* Vertikutátor tlačte vždy rychlostí chůze.
* Provozní poloha: dbejte, abyste měli při práci bezpečnou nožní oporu.
* Bud’te obzvlášťe opatrní při změně směru na svahu.

POZOR! Bud'te mimořádně opatrní při chůzi vzad. Mohli byste klopýtnout!

Nepoužívejte elektricky vertikutátor za deště nebo za vlhkých či mokrých podmínek.
Nepracujte s vertikutátorem v blízkosti okrajů bazénů nebo zahradních jezírek.
Dodržujte prosím veškerá místní omezeni tykající se hlučnosti.

Přerušení práce

POZOR! Nikdy nenechávejte elektricky vertikutátor v pracovním prostoru bez dozoru.

Přerušíte-li práci, uložte zařízení na bezpečné místo. Odpojte ze síťové zástrčky! Přerušíte-li práci, abyste se mohli přesunout do jiného pracovního prostoru, vždy během přesunu vypněte elektrický vertikutátor. Přesuňte páku pro vyrovnávaní opotřebení do transportní polohy.
Narazíte-li během kypření na překážku, vypněte elektrický vertikutátor a odstraňte překážku. Zkontrolujte elektrický vertikutátor, zda není poškozen a v případě potřeby jej nechte opravit.

Elektrická bezpečnost

Držte prodlužovací kabel z dosahu válce vertikutátoru!
Nikdy nepoužívejte elektrický vertikutátor za deště.
Dodržujte prosím předepsané místní doby klidu.
Je třeba pravidelně kontrolovat přípojný / prodlužovací kabel, zda není poškozen a zda nevykazuje známky opotřebení.
Je-li poškozen přípojný / prodlužovací kabel, okamžitě odpojte síťovou přípojku.
* Prodlužovací zásuvka pro prodlužovací kabel musí být vodovzdorná, aby chránila proti stříkání vody, nebo musí být propojovací zásuvky pro prodlužovací kabely vyrobeny z gumy nebo musí mít gumový obal.
* Prodlužovací kabely musí splňovat požadavky DIN VDE 0620.
Používejte pouze schválené prodlužovací kabely s odpovídajícím průřezem kabelu. Porad'te se svým elektrotechnikem.
* Pro prodlužovací kabely je třeba používat připojovací příslušenství.
* Pro prěnosná zařízení používaná venku doporučujeme používat proudové chrániče s hodnotou zbytkového proudu 30 mA. Ve Švýcarsku je používání proudových chráničů povinné.

4. ÚČEL POUŽITÍ

Zamýšlené použití

Elektrický vertikutátor FZV 4010 E je určen k provzdušňování trávníků a travnatých ploch v soukromých domácích zahradách a zahrádkách. Není určen pro použití ve veřejných zařízeních, parcích, sportovních hřištích, na komunikacích, v zemědělství a lesnictví.
⚠ POZOR! Aby nedošlo k úrazu, nesmí být elektrický vertikutátor používán k prořezávání keřů, živých plotů a křovin. Dále nesmí být elektrický vertikutátor používán k vyrovnávání nerovností půdy.

① Hlavní spínač
② Pojistka hlavního spínače
③ Síťový kabel
④ Jistící hák kabelu
⑤ Horní díl madla
⑥ Střední díl madla
⑦ Spodní díl madla
⑧ Ovládání nastavení pracovní hloubky
⑨ Koš

⑩ Kryt koše
⑪ Rám koše
⑫ Kabelový klip
⑬ & ⑭ Rychloupínací páka
⑯ Šroub madla
⑰ Tisíci-hran nastavení výšky madla
⑱ Podložka šroubu madla

6. MONTÁŽ STROJE

1. Nasuňte jistící hák kabelu ① na spodní díl madla ② (obr. 2).
2. Zasuňte spodní díl madla ② do otočné jednotky ③. Poté zvenku našroubujte páku rychloupínáku ④ k tělu vertikutátoru (obr. 3).
3. Zasuňte dva zajišťovací šrouby ⑧ zevnitř otvorem ve spodním madle ② a zajistěte je ke střednímu madlu ⑥ dvěma křídlovými maticemi ⑤ (obr. 4).
4. Zasuňte dva zajišťovací šrouby ⑧ zevnitř otvorem v horním madle ⑦ a zajistěte je ke střednímu madlu ⑥ dvěma křídlovými maticemi ⑤ (obr. 4).

1. Vložte kovový rám ⑩ do látkového sběrného koše ⑨ a připevněte všechny přichytky na levou, pravou a zadní tyč rámu. Ujistěte se, že jsou všechny přichytky správně zajištěné (obr. 6).

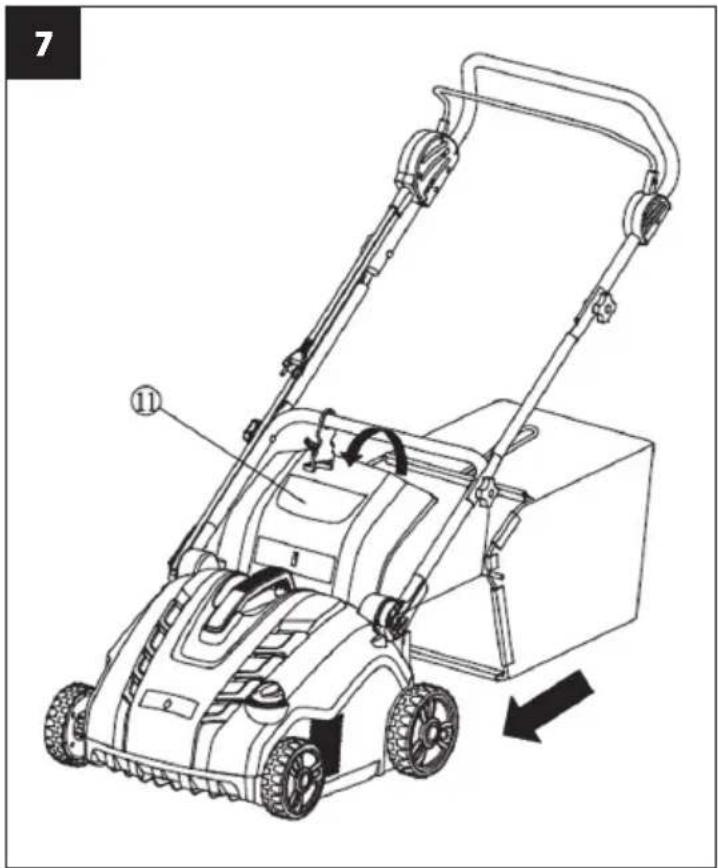

1. Montáž zcela sestaveného sběrného koše na vertikutátor (obr. 7).

A. Nadzvedněte ochranný kryt ⑪.
B. Ujistěte se, že je vyhazovací komín čistý a bez nečistot.
C. Umístěte úplně sestavený sběrný koš na upevňovací body v zadní části šasi tak, jak je znázorněno.
D. Na vrch sběrného koše umístěte ochranný kryt ⑪. Zkontrolujte správné usazení sběrného koše.

POZNÁMKA: Pro použití bez sběru posečené trávy může být vertikutátor používán bez sběrného koše s ochranným krytem ⑪ ve spodní poloze.

7. VÝMĚNA NOŽŮ

NEBEZPEČÍ!

Válce můžou způsobit zranění!

Před výměnou, odpojte stroj od elektrické sítě a vyčkejte, dokud se válec nepřestane točit.

Při výměně používejte pracovní rukavice.

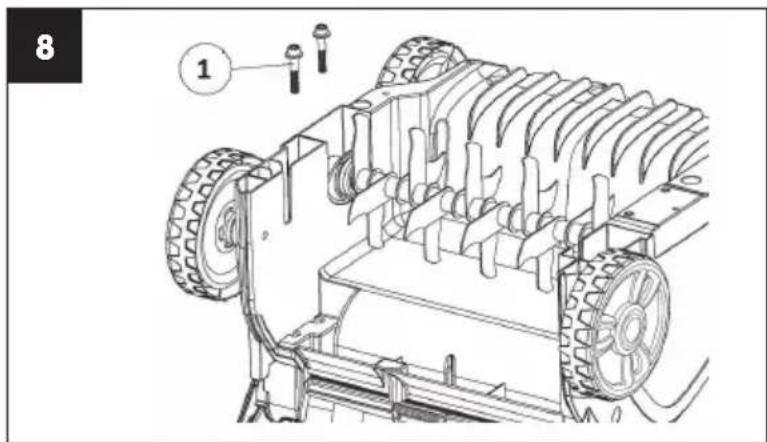

1. Vyšroubujtešrouby① na spodní straně šasi (obr. 8).

1. Válec ③ zdvihněte pod úhlem a vytáhněte jej (obr. 9).

2. Sejměte domeček ložiska ② z hřídele válce (obr. 9).

3. Nasuňte domeček ložiska ② na druhý válec.

1. Nasuňte druhý válec na hnací hřídel tak, aby čep ⑤ zapadl do odpovídající části v hnacím hřídeli ④ (obr. 10).

2. Přišroubujte domeček ložiska ② ke spodní části plástě, přičemž jej neutahujte příliš.

8. NASTAVENÍ VERTIKUTÁTORU

POZOR!

Pracovní hloubka s vertikutačním válcem by měla být max. 3 mm. Provzdušňovací válec s pružinami by měl při práci kopírovat povrch země. Nastavením přílišné pracovní hloubky bez viditelného opotřebení nožů/pružin může způsobit poškození válce vertikutátoru nebo přetížení a zničení motoru. Poškodit může také trávník.

Seřízení po opotřebení

Pro zachování doporučené pracovní hloubky použijte Ovládání nastavení pracovní hloubky (obr. 1, bod 8).

POZNÁMKA: Nože a pružiny vertikutátoru podléhají při používání opotřebení v důsledku způsobu, jakým pracuje. Čím intenzivněji je vertikutátor používán, tím větší je opotřebení nožů či pružin.

Tvrdá nebo velmi suchá půda urychluje proces opotřebení, stejně jako nadměrné používání. Budou-li v důsledku opotřebení nožů výsledky Vaší práce s aerátorem stále horší, lze válce vertikutátoru nastavit tak, aby byla vždy dodržena pracovní hloubka uvedená výše.

9. UVEDENÍ DO PROVOZU (OBR. 11)

Před opětovným spuštěním se ujistěte, že se nůž přestal točit. Rychle nezapínejte a nevypínejte.

Spuštění

1. Stiskněte a podržte bezpečnostní tlačítko ①. Přitáhněte spouštěcí páku ② k madlu.
2. Uvolněte bezpečnostní tlačítko.

Vypnutí

Uvolněte spouštěcí páku ②.

10. ÚDRŽBA

Čištění vertikutátoru

POZOR! Nebezpečí! Válec vertikutátoru může způsobit zranění!
⚠️ POZOR! Před údržbou odpojte zařízení od síťe a vyčkejte, dokud se válec vertikutátoru nezastaví.
⚠️ POZOR! Při provádění údržby používejte pracovní rukavice.
* Vertikutátor by měl být čištěn po každém použití.
⚠️ POZOR! Nebezpečí úrazu a hmotné škody.
⚠️ POZOR! Vertikutátor nečistěte pod tekoucí vodou (zejména pod vysokým tlakem).
⚠ POZOR! K čištění vertikutátoru nepoužívejte tvrdé nebo špičaté předměty.
Odstraňte trávu a nánosy z kol, válce vertikutátoru a krytu.

11. VERTIKUTACE / PROVZDUŠNĚNÍ

* Pro pohodlnou práci s vertikutátorem je nejlepší začít pracovat v místě, které je nejblíže k napájecímu zdroji, a postupovat směrem od napájecího zdroje.
* Trávník vertikutujte / provzdušňujte v pravém úhlu od napájecího zdroje a umístěte napájecí kabel na tu stranu, která již byla ošetřena.

POZOR! Při práci nenechávejte motor příliš namáhat, zvláště v těžkých podmínkách. Je-li motor namáhán, poklesnou otáčky motoru a Vy uslyšíte změnu zvuku motoru. Jakmile se to stane, prestaňte pracovat, uvolněte spínací páku a snižte hloubku vertikutace / provzdušňování.

Pokud tak neučiníte, mohlo by dojít k poškození stroje.

POZNÁMKA: Motor je chráněn bezpečnostní pojistkou, která se aktivuje v okamžiku, kdy dojde k zadření listů nebo dojde-li k přetížení motoru. Jakmile se tak stane, vypněte stroj a vytáhněte zástrčku z napájecího zdroje. Bezpečnostní pojistka se zresetuje pouze v případě, je-li uvolněna spínací páka. Odstraňte veškeré překážky a vyčkejte několik minut, než se zresetuje bezpečnostní pojistka, a Vy jste mohli pokračovat v práci. V tomto okamžiku nemanipulujte se spínací pákou, protože to prodlužuje dobu resetu bezpečnostní pojistky. Dojde-li k opětovnému vypnutí stroje, zvyšte opět hloubku vertikutace / provzdušnění, čímž snížíte zatížení motoru.

12. TECHNICKÉ ÚDAJE

Elektrický vertikutátor ....FZV 4010-20E

Jmenovitý výkon 2000 W

Pracovní záběr 40 cm

Pracovní hloubka ....+6 až – 12 mm

Objem koše ....55 l

Hmotnost 12,8 kg

Třída ochrany IPX4

Pracovní otáčky válce ....3 000 ot./min

Hladina akustického tlaku.... L_pg = 85,56 dB(A) K=3 dB(A)

Garantovaná hladina akustického výkonu.... L_wg = 104 dB(A)

Vibrace 5,508 m/s ^2 K=1,5 m/s ^2

13. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.

Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

EU PROHLÁŠENÍ O SHODĚ

Produkt/ značka: Elektrický provzdušňovač trávníku/vertikutátor/ FIELDMANN

Typ/ model: FZV 4010-20E jako výrobní model WR 6017-2000Q AC 230-240V, 50 Hz, 2000W, šířka 400 mm, Třída II, IPX4 naměřená hladina akustického výkonu: L PA = 88,3 dB(A) garantovaná hladina akustického výkonu: L WA = 108 dB(A)

Výrobce: FAST ČR, a.s. U Sanitasu 1621, 251 01 Říčany, Czech Republic VAT no: CZ24777749

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce. Osoba pověřená kompletací technické dokumentace: FAST ČR, a.s.

Předmět výše popsaného prohlášení je v souladu s příslušnými harmonizačními právními předpisy Unie:

Směrnice MD 2006/42/EC Směrnice EMC 2014/30/EU Směrnice NEOE 2000/14/EC Směrnice RoHS 2011/65/EU

Příslušné harmonizované normy a další technické specifikace: EN 60335-1:2012+A11+A13+A1+A14+A2 EN IEC 55014-1:2021

EN 50636-2-92:2014 EN IEC 55014-2:2021 EN 62233:2008 EN IEC 61000-3-2:2019+A1 EN ISO 12100:2010 EN IEC 61000-3-11:2019

CE

Místo vydání: Praha Datum vydání: 26.08.2022

Jméno: Petr Uher – Odpovědná osoba Podpis:

ELEKTRICKÝ VERTIKUTÁTOR

NÁVOD NA OBSLUHU

Vážená zákazníčka, vážený zákazník,

Dôležité bezpečnostné upozornenia 30

Obal 30

Návod na použitie....30

1. SYMBOLY 30

2. BEZPEČNOSTNÉ POKYNY 32

Kontroly pred každým použitím 32

Nastavenie po opotrebení 38

1. UVEDENIE DO PREVÁDZKY 38

Spustenie 38

Vypnutie 38

1. ÚDRŽBA....39

Čistenie vertikutátora 39

1. VERTIKUTÁCIA / PREVZDUŠNENIE 39

2. TECHNICKÉ ÚDAJE 40

3. LIKVIDÁCIA....40

VYHLÁSENIE O ZHODE CE....41

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

Dôležité bezpečnostné upozornenia

POZNÁMKA: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom.

POZOR! Pred uvedením do prevádzky si pozorne prečítajte návod na obsluhu a všeobecné bezpečnostné pokyny!

Nepracujte za dažďa, ani za zhoršených klimatických podmienok!

POZOR! Po vypnutí vertikutátora sa nôž ešte chvílu otáča!

Kontroly pred každým použitím

POZOR! Nikdy nenechávajte elektricky vertikutátor v pracovnom priestore bez dozoru.

Ak prerušite prácu, uložte zariadenie na bezpečné miesto. Odpojte od sieťovej zástrčky! Ak prerušite prácu, aby ste sa mohli presunúť do iného pracovného priestoru, vždy počas presunu vypnite elektrický vertikutátor. Presuňte páku na vyrovnávanie opotrebenia do transportnej polohy.
Ak narazíte počas kyprenia na prekážku, vypnite elektrický vertikutátor a odstráněte prekážku. Skontrolujte elektrický vertikutátor, či nie je poškodený a v prípade potreby ho nechajte opravit.

Elektrická bezpečnost'

① Hlavný spínač
② Poistka hlavného spínača
③ Sieťový kábel
④ Istiaci hák kábla
⑤ Horný diel držadla
⑥ Stredný diel držadla
⑦ Spodný diel držadla
⑧ Ovládanie nastavenia pracovnej híbky
⑨ Kôš

⑩ Kryt koša
⑪ Rám koša
⑫ Káblová klipsa
⑬ & ⑭ Rýchloupínacia páka
⑯ Skrutka držadla
⑰ Tisíchran nastavenia výšky držadla
⑱ Podložka skrutky držadla

6. MONTÁŽ STROJA

1. Nasuňte istiaci hák kábla ① na spodný diel držadla ② (obr. 2).
2. Zasuňte spodný diel držadla ② do otočnej jednotky ③. Potom zvonku naskrutkujte páku rýchloupínadla ④ k telu vertikutátora (obr. 3).
3. Zasuňte dve zaistovacie skrutky ⑧ zvnútra otvorom v spodnom držadle ② a zaistite ich k strednému držadlu ⑥ dvomi krídlovými maticami ⑤ (obr. 4).
4. Zasuňte dve zaistovacie skrutky ⑧ zvnútra otvorom v hornom držadle ⑦ a zaistite ich k strednému držadlu ⑥ dvomi krídlovými maticami ⑤ (obr. 4).

Nastavenie po opotrebení

1. Stlačte a podržte bezpečnostné tlačidlo ①. Pritiahnite spúšťaciu páku ② k držadlu.
2. Uvol'nite bezpečnostné flačidlo.

11

Čistenie vertikutátora

⚠️ POZOR! Nebezpečenstvo! Valec vertikutátora môže spôsobíť zranenie!
⚠️ POZOR! Pred údržbou odpojte zariadenie od siete a vyčkajte, kým sa valec vertikutátora nezastaví.
⚠️ POZOR! Pri vykonávaní údržby používajte pracovné rukavice.
* Vertikutátor by ste mali čistití po každom použití.
⚠️ POZOR! Nebezpečenstvo úrazu a hmotnej škody.
⚠️ POZOR! Vertikutátor nečistite pod tečúcou vodou (najmä pod vysokým tlakom).
⚠️ POZOR! Na čistenie vertikutátora nepoužívajte tvrdé alebo špicaté predmety.
Odstráňte trávu a nánosy z kolies, valca vertikutátora a krytu.

11. VERTIKUTÁCIA / PREVZDUŠNENIE

Elektrický vertikutátor ....FZV 4010-20E

Produkt / značka: Elektrický prevzdušňovač/vertikutátor trávnika/ FIELDMANN
