HASZNÁLATI ÚTMUTATÓ NV-RZ17EGE PANASONIC

Információk az Ön biztonságának érdekében

A hálózati tápegység használat közben melegedhet, ezért működése közben jól szellőző helyre helyezze. Ne használja zárt térben, mint például zárt könyvespolcban, hasonló helyen.

Tüz, áramütés vagy készülék-károsodás veszélyének csökkentése érdekében ne tegye ki ezt a készüléket csapadék, nedvesség csepegés, vagy freccsenő vízfröccsenés hatásának. Ne helyezzen folyadékot tartalmazó tárgyat, például vázát a készülékre.

Kamkorder

- A készülék adattáblája a kamkorder alján található.

Hálózati tápegység

- A tápegység adattáblája az aljlapján található.

Figyelmesen olvassa el ezt a kezelési útmutatót, és ennek megfelelően használja a kamkordert.

- Minden olyan kár vagy meghibásodás, amely nem a kezelési útmutatóban leírt kezelésből (vagy használatból) adódik, a kezelőt terheli.

Kezelési utasítás

• Ez a kezelési útasítás az NV-VZ17 és az NV-RZ17 típusokra vonatkozik.
• Az ebben a kezelési utasításban akkalmazott képek az NV-VZ17 modellt ábrázolják, ugyan a magyarázat részei más modellre hivatkoznak.
• A modelltöl függően néhány funkció nem áll rendelkezésre.

Próbálja ki a kamkordert.

Ügyeljen arra, hogy kipróbálja a kamkordert, mielőtt az első fontos eseményt felvenné és ellenőrizze, hogy ez megfelelően működik-e és hogy minden funkció megfelelő-e.

A gyártó nem felel az elveszett felvett tartalmakért.

A gyártó nem vállal felelősséget a felvétel megsemmisülésért, amely a készülék, vagy annak tartozékai.

Gondosan ügyeljen a szerzői jogokra.

Ugyeljen arra, hogy műsoros kazetták, lemezek és egyéb sugárzott vagy publikált műsorok felvétele szerzői jogokat sérthet az egyéni felhasználáson kívül. Az egyéni felhasználás esetén is bizonyos műsorok felvétele esetleg korlátozott lehet.

- A kezelési útmutatóban szereplő összes cégés teméknév védjegye vagy bejegyzett védjegye a megfelelő cégcsoportnak.

FIGYELEM

Ne távolítsa el a burkolatot (vagy hátlapot); a készülék belsejében nincsenek a felhasználó által beállítható alkatrészek. A javítást bizza megfelelő szakszervizre.

EMC (elektromágneses

összeférhetőség) szempontjából a készülék megfelel az előírásoknak. Az erre utaló jelzés (CE) az adattáblán található.

Csak az ajánlott tartozékokat használja.

Tartalomjegyzék

Információk az Ön biztonságának érdekében.... 102

Használat előtt

Készülékkel szállított tartozékok 104

Megvásárolható tartozékok.... 104

Kezelő és beállító szervek 104

Tápfeszültség ellátás.... 105

Töltési idő és rendelkezésreálló felvételi idő.... 106

Lencsesapka és fogószíj 106

A vállszíj felrakása 107

A kazetta behelyezése.... 107

A kamkorder és a kiválasztott üzemmód bekapcsolása.... 108

A képkereső/LCD (folyadékkristályos kijelző) monitor használata.... 109

A menük használata 110

Menülista.... 110

A dátum és az idő beállítása 111

LP üzemmód 112

Kamera üzemmód

Felvétel 113

Ki/be zoomolás funkciók.... 114

Szuper képstabilizátor.... 114

Háttérfénykompenzálási funkció ..... 114

Ki/be- úsztatás funkciók.... 114

Felvétel különleges helyzetekben.... 115

Kézi fehéregyensúlybeállítás 116

Manuális fókuszbeállítás 117

Manuális lencsenyílás beállítása.... 117

Digitális effektusok funkció.... 118

Digitális úsztatási funkció.... 118

Intervallum felvétel.... 119

Mozgásérzékelővel vezérelt felvétel...... 119

0 Lux éjszakai látófunkció 120

Címkijelzés -funkció 120

Videó üzemmód

Lejátszás.... 121

TBC (Időalap korrektor) funkció .... 121

Képtorzulások megszüntetése 122

Egy olyan jelenetnek a keresése, melyet Ön le akar játszani .... 122

Címkijelzés lejátszáskor.... 122

A lejátszási digitális effektusok funkció..... 122

Digitális úsztatási funkció.... 123

Lejátszás az Ön TV- készülékén.... 123

Utóhangosítás 124

Beszúrásos szerkesztés.... 124

Másolás 125

Egyebek

Kijelzések.... 126

A szalagszámláló kijelzése.... 126

Figyelmeztetés/ vészjelzés 127

Megjegyzések és figyelmeztetések ..... 127

Óvintézkedések 130

Javítás kérése előtt (problémák és megoldások).... 132

Kifejezések magyarázata.... 133

Specifikációk 134

Tárgymutató 135

Használat előtt

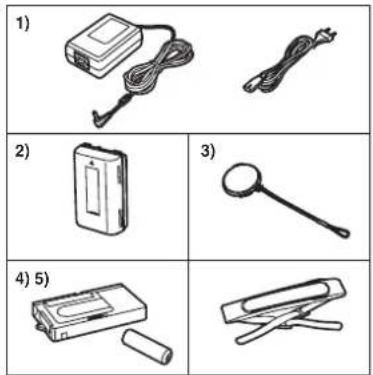

Készülékkel szállított tartozékok

Az ábrázolt tartozékok együtt lesznek szállítva a kamkorderrel.

1) Váltakozó áramú tápegység és hálózati csatlakozó kábel-105-

4) Kazettaadapter és elem -123-

5) Vállpánt -107-

- A szabványos tartozékokat illetően az előzetes bejelentés nélküli változtatás jogát a gyártó fenntartja magának.

Megvásárolható tartozékok

1) Akkumulátortöltő (VW-BCV1E)
2) Akkumulátor (Lítium-ion) (CGR-V14S)
3) Akkumulátor (Lítium-ion) (CGR-V26S)
4) Akkumulátor (Lítium-ion) (CGR-V53S)
5) ND - szürő (VW-LND37E)
6) MC - védő (VW-LMC37E)
7) Tele elötét lencse (VW-LT3714ME)
8) Széleslátószögű elötét lencse (VW-LW3707ME)

9) Állvány (VZ-CT55E)

10) Kazetta adapter (VW-TCA7E)

11) Infravörös/egyenfeszültségű videolámpa (halogén és infravörös lámpa) (VZ-LDR10E)

- Rögzítő sín is szükséges, ha a kamkorderre kívánja erősíteni a lámpát

12) Rögzítő sín (az IR/egyenfeszültségű videolámpa csatlakoztatására) (VW-SK11E)

- A megvásárolható tartozékokat illetően a gyártó fenntartja magának az előzetes bejelentés nélküli változtatás jogát.

- Bizonyos tartozékok egyes országokban nem kerülnek forgalomba.

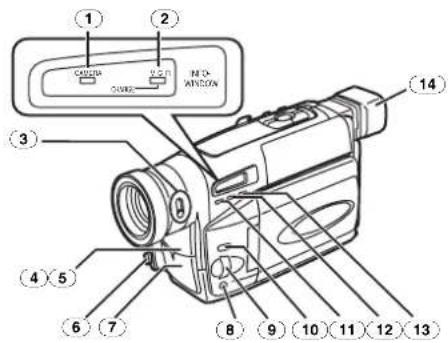

Kezelő és beállító szervek

Kamkorder

①Kamera üzemmódot jelző lámpa [CAMERA] -108-, -113-
② VCR (videomagnó) üzemmód/Töltés lámpa [VCR]/[CHARGE] -106-, -121-, -127-
③ 0-Lux felvétel kapcsoló [0 LUX OFF/ON] -120-
④ Fehéregyensúly érzékelő -116-
⑤ Beépített infravörös sugárzók -120-
⑥ Lencsevédő tartó -107-
⑦ Mikrofon

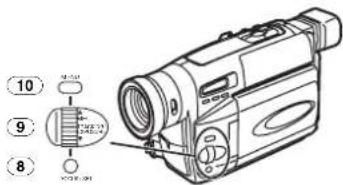

⑧ Fókuszgomb [FOCUS] -117- Beállítógomb [SET] -110- Sávontartás gomb -122-
⑨ Többfunkciós választó gomb [▲▼] / [MF] / [TRACKING] / [EXPOSURE] -109-, -117-, -122-
⑩ Menügomb [MENU] -110-
11 Felvételi üzemmód választó gomb [PROG. AE] -115-
⑫ 12 Úsztatás gomb [FADE] -115-, -118-, -123-
13 Szuper képstabilizátor gomb [SIS] -114-
14 Szemkagyló

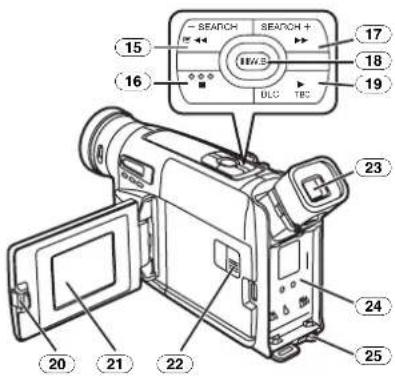

15 16 - SEATCH SEATCH + 17 18 19 DLC TBC 23 24 25 20 21 22

15 Visszatekercselés/Visszanézés gomb [◀◀] -121-

Vissza irányú keresés gomb [—SEARCH] -113- Felvételt ellenőrző gomb [→] -113-

16 Állj gomb [■] -121-
⑰ Gyors előretekerés/jelzőgomb [▶▶] -122- Előre irányú keresés gomb [SEARCH+] -113-

Használat előtt

(18)Fehéregyensúly beállító gomb [W.B] -116- Szünet gomb [I I] -122-
⑲ Lejátszás- gomb [▶] -121- Ellenfény gomb [BLC] -114- Időalap korrektor gomb [TBC] -121-
(20) LCD (folyadékkristályos kijelző) monitornyitó gomb [▲OPEN] (csak az NV-VZ17-nél) -109-
(21) LCD (folyadékkristályos kijelző) monitort (csak az NV-VZ17-nél) -109-

Az LCD (folyadékkristályos kijelző) gyártástechnológiai korlátai miatt néhány kis fényes vagy sötét pont látható az LCD monitorképernyőn. Ez nem hibás működés és nincs hatással a felvett kép minőségére.

(22) Kazettatartó zárógomb [LOCK] -107. (23) Képkereső -109-

Az LCD (folyadékkristályos kijelző) gyártástechnológiai korlátai miatt néhány kis fényes vagy sötét pont látható az LCD (folyadékkristályos kijelző) monitorképernyőn. Ez nem hibás működés és nincs hatással a felvett kép minőségére.

24 Akkumulátortartó 25 Akkumulátorrögzítést oldó gomb [◀BATTERY EJECT] -106-

26 Audió kimeneti csatlakozó [A] -123-, -125-
27 Videó kimeneti csatlakozó [V]-123,-125-
(28) Kazettakiadó gomb [▲EJECT] -107-
29 Dátum/Idő/cím gomb [DATE/TITLE] -112--122-

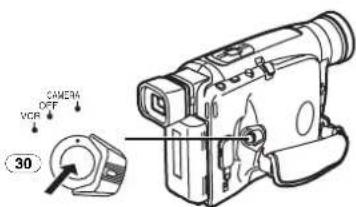

(30) Felvétel indít/állj gombot -113- - Használja ezek közül a gombok közül valamelyiket, a felvételi szögtől függően.
31 Zoom -kar [W/T] -114-, -118- Hangerőszabályozó gomb [-VOL+] -121- (csak az NV-VZ17-nél)
③2 Egyenáramú bemenő csatlakozó [DC IN] -105-
33 Ki/be működést választó kapcsoló [CAMERA/OFF/VCR] -108-, -113-, -130-
(34) Tartószíj -107- (35) Hangszóró (csak az NV-VZ17-nél)

36 37 38

36 Látáskorrekciót beállító kar -109-
37 Vállszíjrögzítő szerelvények -107-
38 Állványrögzítő szerelvény • A kamkordernek állványra történő rögzítésére szolgál.

Tápfeszültség ellátás

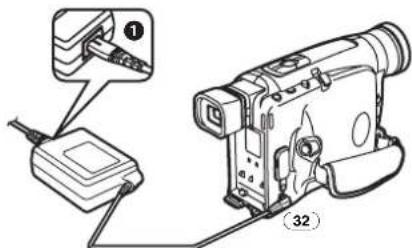

A hálózati adapter alkalmazása

1 Csatlakoztassa a váltakozó áramú adaptert a kamkorder [DC IN] 32 csatlakozójához.
2 Csatlakoztassa a hálózati kábelt a hálózati adapterhez, és hálózati aljzathoz.

- A hálózati vezeték csatlakozóját nem lehet teljesen bedugni a hálózati tápegység csatlakozójába. Egy szakasz ki fog maradni, ahogy azt fent ábrázoltuk 1.

- Az áramellátás csatlakozatása vagy lekapcsolása előtt állítsa a [CAMERA/OFF/VCR] kapcsolót a kamkorderen [OFF]-ra és győződjön meg róla, hogy sem a [CAMERA] lámpa, sem pedig a [VCR/CHARGE] lámpa nem világít.

Az akkumulátor használata Használat előtt teljesen töltse fel az akkumulátort.

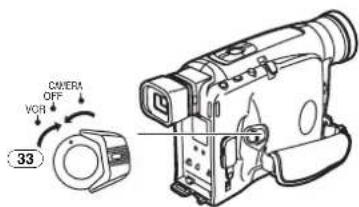

1 Állítsa a [CAMERA/OFF/VCR] kapcsolót 33 [OFF] helyzetbe.

CAMERA OFF VOH 33

2 Illessze az akkumulátor felső részét úgy, hogy a nyil felfelé mutasson az akkumulátortartó (24) rész felső részén, majd nyomja az akkumulátor alsó részét a kamkorder felé, amíg kattanással rögzítődik a helyén.

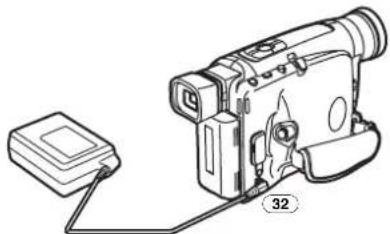

3 Csatlakoztassa a hálózati adaptert a kamkorder [DC IN] 32 csatlakozójához.

4 Csatlakoztassa a hálózati kábelt a hálózati adapterhez, és hálózati aljzathoz.

- A töltés jelző fény [CHARGE] ② villog és a töltés megkezdődik.

- Ha a [CHARGE] lámpa ② kialszik, a töltés befejeződött. Ezután csatlkoztassa le a váltakozóáramú tápegységet.

Az elem kivétele a felvevőgépböl Állítsa a [CAMERA/OFF/VCR] kapcsolót 33 [OFF]-ra és mialatt az [◀BATTERY EJECT] emelőt (25) a nyíl irányában csúsztatja, tartsa jól az elemet annak érdekében, hogy megakadályozza annak leesését vagy kihúzását.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

Töltési idő és rendelkezésreálló felvételi idő

® Maximális folyamatos felvételi idő

"1 h 10 min." jelentése "1 óra és 10 perc".

- A CGR-V14 tipusú akkumulátor van mellékelve.

- A táblázatban ábrázolt idők körülbelüli idők. A zárójelben lévő számok a felvételi időt jelzik, amikor az *LCD (folyadékkristályos kijelző) monitort használjuk. Az aktuális alkalmazáskor a rendelekzésre álló idő rövidebb lehet.

*LCD (folyadékkristályos kijelző) monitor: csak az NV-VZ17-nél

- A táblázatban ábrázolt idők folyamatos felvételkor értendőek 25°C – os hőmérsékleten és 60%- os nedvességtartalomnál Ha az akkumulátort magasabb vagy alacsonyabb hőmérsékleten töltjük, a töltési idő hosszabb lehet.

Lencsesapka és fogószíj

A lencsesapka felrakása

A lencsefelület védelméhez tegye fel a lencsesapkát.

1 Vegye le a tartószíj végét.

2 A lencsesapka zsineget egy rövid hurokkal csatlakoztassa a tartószíjhoz.

3 A tartószíj beállítása.

Használat előtt

- A levett lencsesapkát rá lehet erősíteni a fogószíjra. (Ha nem vesz fel, akkor győződjön meg róla, hogy rajta van- e a lencsesapka a lencsén, annak védelmére.)

A tartószíj beállítása

Állítsa be a tartószíj hosszát az Ön kezének a méretére.

1 Vegye le a tartószíj végét.
2 Csúsztassa a bélést az optimális hossz elérése érdekében.

3 A tartószíj beállítása.

A vállszíj felrakása

Javasoljuk, hogy még azelött tegye fel a vállszíjat, mielött kimenne a szabadba, hogy megakadályozza a kamkorder leejtését.

1 Húzza át a vállszíj végét a a kamkorderen 37 lévő vállszíjtartón.

2 Hajtsa vissza a vállszíj végét és húzza át a vállszíjtartó hosszúsági állítóján.

- Húzza ki több, mint 2 cm-re ① a vállszíjtartó hosszúságbeállítójából úgy, hogy ne csúszhasson ki.

A kazetta behelyezése

Ha a váltóáramú adaptert vagy az akkumulátort használja tápellátásként, akkor lehetséges a kazetta behelyezése és kiemelése a kamkorder bekapcsolása nélkül is.

1 Csatlakoztassa a váltóáramú adaptert vagy illessze hozzá a feltöltött akkumulátort.

2 Fordítsa el a fogaskereket ① a szalag megfeszítéséhez.

3 (Csak az NV-VZ17-nél) Tolja az [▲OPEN] gombot 20 balra és ezzel egyidejűleg nyissa ki az LCD (folyadékkristályos kijelző) monitort 21 körülbelül a nyil irányába 90°-kal.

- Győződjön meg arról, hogy az LCD (folyadékkristályos kijelző) monitor függőleges helyzetben van úgy, hogy a kazettatartó fedele, ha nyit, ne ütközzön bele az LCD (folyadékkristályos kijelző) monitorba.

4 Nyomja meg a [▲EJECT] gombot 28.

28 ELECT

5 Helyezze be a kazettát a kazettaablakkal kifele és nyomja meg befele.

6 Zárja be a kazettatartót a [LOCK] gomb 22 megnyomásával.

22 LOCK

Használat előtt

Véletlen törlés elleni óvintézkedések

- Egy olyan kazettára való felvétel, melyen már volt előzőleg felvétel, törli a meglévő jeleneteket és a hangot.

- Ahhoz, hogy fontos felvételeket megóvjunk a véletlen törléstől, használjon csavarhúzót a kis lap kitöréséhez a kazettán (néhány kazettának tolólapja van).

- Ahhoz, hogy a védett kazettára ismét fel tudjunk venni, óvatosan fedjük be a lap helyét két réteg ragasztószalaggal.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

A megfelelő szalaghossz kiválasztása

Győződjünk meg arról, hogy a fennmaradó játékidő megfelelően kijelződik-e felvételkor és lejátszáskor, ezért be kell állítani a szalag hosszát a behelyezett szalagnak megfelelően.

1 Állítsa be [DISPLAY SETUP] >> [TAPE☐] >> a helyes szalaghosszat.

- A szalaghossz kijelzése a következő sorrendben változik:

A fennmaradó szalagidő ellenőrzése

Felvétel és lejátszás közben a fennmaradó szalagidő kijelzése ③ is automatikusan jelenik meg, így Ön mindíg tudhatja, hogy mennyi ideje maradt még a kazettán. Ahhoz, hogy a fennmaradó szalagidő helyesen jelenjen meg, a használt kazetta játékidejét helyesen kell beállítani a kamkordert.

• Ha a felvételt vagy a lejátszást indítjuk, a szalaghossz kijelzése eltünik, és ennek helyén az [R] jelzés ③ villog, mialatt ki lesz számítva a fennmaradó szalagidő. Egy néhány másodperccel később megjelenik a fennmaradó szalagidő kijelzése. ([R] azt jelenti, hogy fennmaradó.)
• Ha a fennmaradó szalagidő kevesebb, mint 2 perc, az [R] jelzés és a szalagidő jelzése elkezdenek villogni.
• Ha egy olyan kazettát használ, mely magán víseli a [P] jelet ④ vagy más speciális kazettatipust, a fennmaradó szalagidő kijelzése nem lesz nagyon pontos.

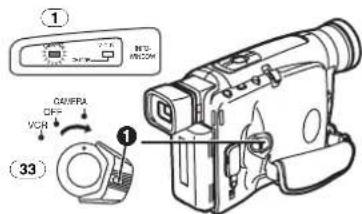

A kamkorder és a kiválasztott üzemmód bekapcsolása

■Hogyan kell kamera üzemmódra kapcsolni a készüléket

1 Állítsa a [CAMERA/OFF/VCR] kapcsolót 33 [CAMERA]-ra, miközben az ① gombot nyomva tartja.
●A [CAMERA] lámpa ① világítani fog.

① CAMERA OFF VCR ③3

■Hogyan kell videomagnó üzemmódra kapcsolani a készüléket

2 Állítsa a [CAMERA/OFF/VCR] kapcsolót ③3 [VCR]-re, miközben az ① gombot nyomva tartja.

•A [VCR] lámpa ② világítani fog.

■Hogyan kell a feszültséget kikapcsolni

3 Állítsa a [CAMERA/OFF/VCR] kapcsolót ③3 [OFF]-ra, miközben az ① gombot nyomva tartja.

A képkereső/LCD

(folyadékkristályos kijelző) monitor használata

A képkereső használata

A képkereső használata előtt úgy állítsa be a látóteret, hogy a képkeresőn belüli kijelzések tiszták legyenek és könnyű legyen öket olvasni.

1 Tartsa a képkeresőt és billentse felfele.

2 Állítsa be az élességet a látáskorrekciót beállító karral 36.

Soha ne tegye ki a felvevőt annak keresőjével közvetlenül a nap hatásának, ez belső részeket tud károsítani. ①

Ha napfény vagy más erős fény jut a keresőbe, villódzó zaj jelenhet meg a kereső képernyőjén.

② Ha ezt a fényt kiküszöböli, az említett jelenség megszűnik néhány perc múlva és a jelenségnek nincs befolyása a felvett képre. Ha egy erőskontrasztú tárgy vagy egy menű jelenik meg a keresőben, egy szellemkép maradhat átmenetileg. ③ Ez nem hibás működés és nincs hatással a felvett kép minőségére.

Az LCD (folyadékkristályos kijelző) monitor alkalmazása (csak az NV-VZ17-nél)

A nyitott LCD (folyadékkristályos kijelző) monitorral fel is veheti a képet, miközben nézi azt.

1 Csúsztassa a [▲OPEN] kart és 20 húzza ki az LCD (folyadékkristályos kijelző) monitort 21 körülbelül 90°-kal a nyil irányában.

- A képkereső kikapcsolódik.

2 Állítsa be az LCD (folyadékkristályos kijelző) monitorszöget a kivánt felvételi szögnek megfelelően.

- Az LCD (folyadékkristályos kijelző) monitort maximum 180° ① -kal lehet elfordítani felfele és maximum 90° ② -kal lefele irányban. Ha nagyobb erővel próbálja elfordítani a monitort a megadott szögtartományon túl, az a kamkorder súlyos meghibásodásához vezethet.

Az LCD (folyadékkristályos kijelző) monitor bezárása

Addig nyomja az LCD (folyadékkristályos kijelző) monitort, ameddig az biztonságosan be nem zár.

A folyadékkristályú monitor gyártása során rendkívüli pontosságú technológiát alkalmaznak. Ennek következtében a pixelek (képelemek) 99,99 %-a aktívan működik, és mindössze 0,01 %-a nem működik vagy mindig világít. Ez azonban nem jelent hibát, és nem befolyásolja a felvételre kerülő képet.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

■Fényerő és a színtelítettség beállítása

Ha az [LCD/EVF SETUP], vagy az [EVF SETUP] almenüt választja, a következő tételek kerülnek kijelzésre.

LCD (folyadékkristályos kijelző) fényerő [LCD BRIGHTNESS]

A kép fényerejének beállítása az LCD (folyadékkristályos kijelző) képernyőn.

LCD színtelítettsége [LCD COLOUR]

A kép színtelítettségének beállítása az LCD (folyadékkristályos kijelző) képernyőn.

A képkereső fényereje [EVF BRIGHTNESS]

A kép fényerejének beállítása a keresőn.

Beállítás

Nyomja meg a [SET] gombot és válassza ki a beállitandó tételt és utána forgassa el a számtárcsát [▲▼] az oszlopos kijelzésen lévő függőleges oszlopok számának csökkentése vagy növelése érdekében.

- A függőleges oszlopok nagyobb száma nagyobb fényerőt, vagy nagyobb színtelítettséget eredményez.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127..

A menük használata

A kivánt funkció vagy beállítás kiválasztásának megkönnyítéséhez ez a kamkorder különféle funkcióbeállításokat jelenít meg a menükön.

10 9 8

1 Nyomja meg a [MENU] gombot 10.

- Ha megnyomja a gombot, miközben a [CAMERA] lámpa pirosan világít, a kamera működési mód menü jelenik meg. Ha ezt a gombot akkor nyomja meg, miközben a [VCR] lámpa zölden világít, a VCR üzemmód menü jelenik meg.

2 Forgassa el a [▲▼] számtárcsát ⑨ a kivánt almenü kiválasztásához.

- Forgassa el a [▲▼] számtárcsát ⑨ a kijelölt tétel megjelenítéséhez.

3 Nyomja meg a [SET] gombot ⑧ a kiválasztott almenü előhívásához.

4 Fordítsa el a [▲▼] gombot ⑨ a beállítani kívánt tétel kiválasztására.

5 Nyomja meg a [SET] gombot ⑧ ahhoz, hogy a kiválasztott tételt beállíthassa a kivánt üzemmódra.

- A [SET] gomb minden egyes megnyomásával, a kurzor [▶] a következő üzemmódba mozdul el.

- Megmutathatja a menüt lejátszás alatt is, de nem felvétel közben. Az is lehetséges, hogy a lejátszást el lehet kezdeni mialatt a menü ki van jelezve, de ha kezdjük a felvételt, a kijelzett menü eltünik.

Kilépés a menüképernyőből

Nyomja meg újra a menü [MENU] gombot 10. A menü üzemmód beállításáról

A menüben kiválasztott beállítás meg lesz örizve még akkor is, ha a kamkorder ki van kapcsolva. Azonban, ha az akkumulátor vagy a hálózati adapter csatlakoztatását bontja a kamkorder kikapcsolása előtt, a kiválasztott beállítás lehet, hogy nem lesz megtartva.

- A menüben történő műveletek folyamát ebben a szövegben a következő ábrázolja >>.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

Menülista

A menü tételei csak magyarázócélúak, ezek különbözhetnek az aktuális menütől.

[CAMERA FUNCTIONS]

Kamera üzemmód fömenü

CAMERA FUNCTIONS 1. CAMERA SETUP 2. DIGITAL EFFECT 3. FADE SETUP 4. TITLE SETUP 5. DATE/TIME SETUP 6. DISPLAY SETUP 7. LCD/EVF SETUP 8. OTHER FUNCTIONS PRESS MENU TO EXIT

1) [CAMERA SETUP]

Kamerabeállítási almenü

[MOTION SENSOR]

Mozgásérzékelő fukció -119-

[DIGITAL ZOOM]

Digitális zoom -118-

[MANUAL EXPOSURE]

Manuális írisz beállítás-117-

[RETURN]

Visszatérés a fömenühöz

- Ha beállítja a [RETURN] -t [YES]-re, a menü visszavált a főmenühöz.

2) [DIGITAL EFFECT]

Digitális hatásfunkciók almenü

[DIGITAL EFFECT]

Digitális effektusok -118-

3) [FADE SETUP]

Úsztatás- beállítás almenü

[DIGITAL FADE]

Digitális úsztatás (ki/Be) Off/On-118-

[FADE IN]

Be-blendézés (Beúsztatás)-118-

[FADE OUT]

Ki-blendézés (Kiúsztatás) -118-

[FADE COLOUR]

A digitális blendézés (úsztatás) színe -118-

4) [TITLE SETUP]

Címbeállítás almenü

[DATE/TITLE]

Dátum/Idő/cím kijelzése -112-

[TITLE]

Cím -120-

[LANGUAGE FOR TITLE]

A cím nyelve -120-

[SIZE]

A cím mérete -120-

[COLOUR]

A Dátum/Idő/Cím kijelzés színe. -120-

5) [DATE/TIME SETUP]

Dátum- és időbeállítás almenü -111-

6) [DISPLAY SETUP]

Kijelzésbeállítás almenü

[TAPE]

Szalag hossza-108-

[DISPLAY]

Számláló kijelzés üzemmódja -126-

[COUNTER RESET]

Számláló visszaállítása -124-, -126-

[SELF SHOOT] (csak az NV-VZ17-nél)

Felvétel készítése önmagáról -114-

7) [LCD/EVF SETUP]

LCD (folyadékkristályos kijelző) és képkereső

beállításának almenüje -109-

(LCD -folyadékkristályos kijelző- monitor

beállítása csak a NV-VZ17 modellnél.)

Egyéb funkciók almenü

[REC SPEED]

Felvételi sebesség üzemmód.-112.

[INTERVAL REC]

Intervallum felvétel-119-

[REC TIME]

A beállított idejű felvétel felvételi ideje-119-

[INTERVAL TIME]

A beállított idejű felvétel időtartama.-119.

[DEMO MODE]

Demonstrációs üzemmód

- Ha semilyen müvelet nem történik körülbelül 10 percig azután, hogy a váltakozóáramú adapter hozzá lett csatlakoztatva a kamkorderhez és a [CAMERA/OFF/VCR] kapcsoló [CAMERA] -ra lett állítva egy kazetta behelyezése nélkül, a kamkorder automatikusan beáll demonstrációs üzemmódba annak funkciója bemutatásához. Ha bármely gomb meg lesz nyomva vagy működtetve lesz, a demonstrációs üzemmód törlődik. A demonstrációs üzemmódot indítani lehet a [DEMO MODE] [ON] re történő beállításával és a menüből való kilépéssel. A demonstrációs üzemmód megszüntetéséhez helyezzen be egy kazettát vagy állítsa a [DEMO MODE] -t [OFF]-ra.

- Ha a be-, ki- és üzemmódválasztó kapcsolót [CAMERA/OFF/VCR] kamera [CAMERA] üzemmódra kapcsolja, miközben a lejátszás

[▶] gombot nyomva tartja, a menüben a demonstrációs üzemmód [DEMO MODE] automatikusan bekapcsolódik [ON] és a bemutató üzemmód azonnal megkezdődik.

- Ha a be-, ki- és üzemmódválasztó kapcsolót [CAMERA/OFF/VCR] kamera [CAMERA] üzemmódra kapcsolja, miközben a [■] gombot nyomva tartja, a bemutatóüzemmód [DEMO MODE] automatikusan kikapcsolódik [OFF].

[VCR FUNCTIONS]

VCR üzemmód fömenü

VCR FUNCTIONS 1. DIGITAL EFFECT 2. FADE SETUP 3. TITLE SETUP 4. DATE/TIME SETUP 5. DISPLAY SETUP 6. LCD/EVF SETUP 7. OTHER FUNCTIONS PRESS MENU TO EXIT

1) [DIGITAL EFFECT]

Lejátszás digitális hatásfunkciók almenü -123-

[EFFECT]

Digitális effektus be/ki-123.

- Az összes tétel a [DIGITAL EFFECT] almenün ugyanaz, mint a [DIGITAL EFFECT] almenü a [CAMERA FUNCTIONS] fömenüben.

2) [FADE SETUP]

Úsztatásbeállítás almenü -123-

- Az összes tétel a [FADE SETUP] almenün ugyanaz, mint a [FADE SETUP] almenü a [CAMERA FUNCTIONS] fömenüben.

3) [TITLE SETUP]

Címbeállítás almenü -112-, -120-

- Az összes tétel a [TITLE SETUP] almenün ugyanaz, mint a [TITLE SETUP] almenü a [CAMERA FUNCTIONS] fömenüben.

4) [DATE/TIME SETUP]

Dátum- és időbeállítás almenü -111-

5) [DISPLAY SETUP]

Kijelzőbeállítás almenü -108-, -124-, -126-

- Az összes tétel a [DISPLAY SETUP] almenün ugyanaz, mint a [DISPLAY SETUP] almenü a [CAMERA FUNCTIONS] fömenüben.

6) [LCD/EVF SETUP]

LCD (folyadékkristályos kijelző) és képkereső beállításának almenüje -109. (LCD -folyadékkristályos kijelző- monitor beállítása csak a NV-VZ17 modellnél.)

Egyéb funkciók almenü

[AUDIO DUBBING]

Utóhangosítás -124-

[INSERT]

Beszúrásos szerkesztés -124-

A dátum és az idő beállítása

Mivel a kamkorder belső órájának lehet kismértékű pontatlansága, ezért felvétel előtt ellenőrizze az időt.

1 Válassza a [CAMERA FUNCTIONS] vagy [VCR FUNCTIONS] >> [DATE/TIME SETUP] beállítást.

2 Nyomja meg a [SET] gombot ⑧ a [YEAR]/[MONTH]/[DATE]/[HOUR]/[MIN.] kiválasztásához és forgassa el a [▲▼] számtárcsát ⑨ ahhoz, hogy ezt a kivánt értékre beállítsa.

- Az évek a következő sorrendeben változnak:

1980, 1981, ..., 2079, 1980, ...

3 Nyomja meg a [MENU] gombot 10 a dátum, és az óraidő beállításának befejezésére.

- Az óraműködés [00] másodpercről indul.

- A menü el fog tűnni, ha a [MENU] gombot ismét megnyomjuk.

- Az óra a 24 órás rendszert alkalmazza.

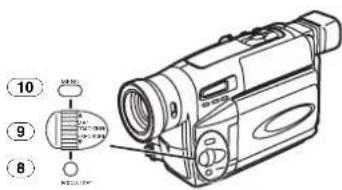

A képen felülírt

dátummal/idővel/címmel való felvétel

1 Válassza a [CAMERA FUNCTIONS] >> [TITLE SETUP] >> [DATE/TITLE] beállítást.

10 9 8

2 Nyomja meg a [SET] gombot ⑧ a kivánt kijelzés kiválasztásához.

- A kijelzés a következő sorrendben változik ① től ⑥.

① Dátum és idő → ② Dátum →

③ Dátum, idő és cím →

④ Dátum és cím → ⑤ Cím →

⑥ Dátum és idő másodpercekkel →

3 Nyomja meg a [MENU] gombot 10 a menüból való kilépéshez.

- A választott dátum/idő/cím kijelzése megjelenik.

A dátum/idő/cím kijelzés törlése.

Felvétel közben, vagy ha a kamkorder felvétel szünet üzemmódban van, nyomja meg a [DATE/TITLE] gombot 29, hogy eltünjön a dátum/idő/cím kijelzés.

• A kamkorder kikapcsolása és az utána történő ismételt bekapcsolása után az előzőleg kiválasztott dátum/idő/cím kijelzés nem jelenik meg többet. Ennek ismételt megjelenéséhez nyomja meg a [DATE/TITLE] 29 gombot egyszer.
• Gondosan ügyeljen arra, hogy kapcsolja ki a kamkordert, mielőtt eltávolítja a kamkorderból az akkumulátort vagy bontja a hálózati tápegység csatlakoztatását. Ha a kamkorder bekapcsolt állapotában szünteti meg a tápfeszültség ellátást, a memóriában tárolt dátum/óraidő/cím kijelzések törlődnek a memóriából.

LP üzemmód

A kivánt felvételi szalagsebességet az [OTHER FUNCTIONS] almenü [REC SPEED] tételében lehet kiválasztani. Ha a lassú felvételi szalagsebességet (LP) választja ki, a felvételi idő kétszer hosszabb lesz, mint a normal szalagsebesség (SP) esetében.

Kamera üzemmód

Felvétel

Ha úgy veszünk fel, hogy közben a [AUTO] jel van kijelezve, a kamkorder automatikusan beállítja hozzá a fókuszt és a fehéregyensúlyt. Néhány esetben ezeket nem lehet automatikusan beállítani és kézzel kell öket beállítani. (-116,- -117-)

Ha a felvétel egy sötéten megvilágított helyen történik, a kép zajos lehet és kevésbé éles, ilyenkor javasoljuk, hogy használja az IR/Video DC megvilágítást (opcionális), a jelenet világosabbá tételéhez.

1 Állítsa a [CAMERA/OFF/VCR] kapcsolót 33 [CAMERA]-re.

- Forgassa el a kapcsolót, miközben nyomja a gombot ①.

●A [CAMERA] lámpa ① világít.

① CAMERA OFF VCH ③3

2 Nyomja meg a [PROG. AE] gombot 11 ismételten addig, ameddig a [AUTO] jel megjelenik.

11 PRDG.AE AUTO

3 Nyomja meg a felvétel indítás/leállítás gombot (30).

CAMERA OFF VOR 30 RECORD REC

- A felvétel elindul és a [▷▷] jelzés és a [REC] jelzés megjelennek.

A felvétel szüneteltetéséhez

Nyomja meg a felvétel indítás/leállítás 30 gombot.

●A [PAUSE] jel ki lesz jelezve.

- Ha a felvétel szüneteltetése üzemmód több, mint 6 percnél tovább folytatódik, az áram automatikusan kikapcsol a szalag védelmére és az akkumulátor energiájának megőrzésére. Ebből az állapotból visszatérhet a felvételi állapothoz, ha kikapcsolja, majd ismét bekapcsolja a készüléket.

A felvétel ellenőrzése

A [G] gomb rövid megnyomásával 15 a felvételszünet üzemmódban, a felvett jelenet utolsó néhány másodpercét le tudja játszani.

15 SEARCH SEARCH + HV2 BLC

- A [CHK] jelzés ki lesz jelezve. ([CHK] "ellenőrzést" jelent.) Ellenőrzés után a kamkorder visszatér a felvételi szünet üzemmódba.

- Zajsávok jelenhetnek meg, amikor felvétel szünet üzemmódból az utolsó felvett jelenetre kapcsol.

A felvett jelenet megnézése, miközben a felvétel szünetel (kamerakeresés)

A felvett jelenetet meg lehet nézni [-SEARCH] gomb nyomvatartásával 15 vagy a [SEARCH+] gombéval (17) a felvételi szünet üzemmódban.

15 17 SEACH SWITCH - 11/01 ELO DC

- Amikor a [—SEARCH] gomb meg van nyomva, a képek visszafele irányban játszódnak le.

- Amikor a [SEARCH+] gomb meg van nyomva, a képek előrefele irányban játszódnak le.

■ Felvétel készítése önmagáról (csak az NV-VZ17-nél)

Az LCD (folyadékkristályos kijelző) monitor kinyitásával és annak előre történő forgatásával (a lencseoldalra) megnézheti önmagát az LCD (folyadékkristályos kijelző) monitorban a lencse elejéről és felveheti ezt a képet. A kamkorder előtt is láttathatja a kép tárgyát, miközben folyik a felvétel.

- H az LCD (folyadékkristályos kijelző) monitor nyitva van, a képkereső automatikusan leáll. Azonban, ha az LCD - monitort előrefele forgatjuk, a kép is megjelenik a képkeresőben.

• Ha jobban szereti azt, hogy a kép az LCD (folyadékkristályos kijelző) monitoron tükörképként látszódjon, állítsa az [SELF SHOOT] -t a [DISPLAY SETUP] almenüben [MIRROR]-ra. Tükör üzemmódban (MIRROR) is a kép oldalhelyesen kerül felvételre.
• Az [MIRROR] üzemmódban csak az olyan alapjelek, mint a felvételjel [●], flevételi szünetjel [■■] és az akkumulátorban még tárolt energia jelzése [-■■■] lesznek megjelenítve.
• Amennyiben egy általános figyelmeztetés-/vészjel [!] jelenik meg, az LCD (folyadékkristályos kijelző) monitor visszatér az eredeti helyzetbe annak érdekében, hogy a figyelmeztetés-/vészjel specifikus tartalmát ellenőrizze.

A felvétel befejezése

Allítsa a [CAMERA/OFF/VCR] kapcsolót 33 [OFF]-re.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

Ki/be zoomolás funkciók

A tárgyakról teleobjektív vagy széleslátószögű lencse beállítással készített felvételek speciális hatást eredményeznek a képben.

1 Széleslátószögű felvételek (kizoomolás): Nyomja a [W/T] kart 31 a [W] felé. Közeli képekhez (bezoomolás): Nyomja a [W/T] kart [T] felé.

31 W T

- A zoom nagyításának mértéke néhány másodpercig kijelzésre kerül.

[W] [10×] [18×] [T]

Közeli felvételek kis tárgyakról (Makro közeli felvétel)

Ha a zoom nagyításának mértéke 1×, a kamkorder fókuszálni tud egy olyan tárgyon, mely körülbelül 5 mm távolságra van a lencsétől. Ezzel olyan kis tárgyakat lehet felvenni, mint a bogarak.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -127-.

Szuper képstabilizátor

Ha a kamkorder rázkódik felvétel közben, a kamerarázkódást a képen korrigálni lehet.

- Ha a kamkorder igen erősen rázkódik, ez a funkció lehet, hogy nem tudja a képet stabilizálni.

1 Nyomja meg a [SIS] gombot ⑬.

(13) 5IS

•A [ ] jel megjelenik.

Képstabilizáló törlése

Nyomja meg újra az állókép [SIS] gombot ^13 .

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Háttérfénykompenzálási funkció

Ez megelőzi azt, hogy a felvétel tárgya a háttérfényben sötétebben legyen felvéve. (A háttérfény az a fény, mely a felvételi tárgy mögött fénylik.)

Néhány körülmény mellett ez a funkció nem működik.

1 Tartsa a [BLC] gombot 19 megnyomva.

SLARGI SLARGI+ TIME ELC TC (19)

- A teljes kép világosabb lesz.

Ki/be- úsztatás funkciók

Beúsztatás

A beúsztatás fokozatosan kihozza a képeket és a hangokat egy fekete képernyőből a jelenet elején.

1 Válassza a [CAMERA FUNCTIONS] >> [FADE SETUP] >> [DIGITAL FADE] >> [OFF] beállítást.

2 Tartsa megnyomva a [FADE] gombot 12 a felvételi szünet üzemmódban.

(12) FADE

●A kép fokozatosan kiúszik.

3 Amikor a kép teljesen eltünt, nyomja meg a felvétel indít/állj gombot 30 a felvétel indításához.

CAMER VCR 30

4 Engedje el a [FADE] gombot 12 körülbelül 3 - 4 másodperc után a felvétel elindítását követően.

- A kép fokozatosan ismét elötünik.

Ki-blendézés (Kiúsztatás)

Kiúsztatás a jelenetek és a hangok fokozatos eltűnését okozza, a jelenet végén egy fekete képernyőt hagyva.

1 Állítsa a [CAMERA FUNCTIONS] >> [FADE SETUP] >> [DIGITAL FADE] >> [OFF].

2 Tartsa megnyomva a [FADE] gombot 12 felvétel közben.

12 FADE

- A kép fokozatosan kiúszik.

3 Amikor a kép teljesen eltünt, nyomja meg a felvétel indít/állj gombot ③0 a felvétel leállításához.

CAMERA OK VCR 30

4 Engedje el a [FADE] gombot 12.

Felvétel különleges helyzetekben

(AE program)

Különleges felvételi helyzetekben kiválaszthat optimális automatikus beállításokat.

1 Nyomja meg a [PROG. AE] gombot (11) ismételten, amíg a kiválasztott üzemmód jele meg nem jelenik ([ ), [ ], [ ], [ ] vagy [ ]).

1) [ ] Sport üzemmód

- Jelenetek felvétele, melyek olyan gyors mozgásokat tartalmaznak, mint a sportjelenetek.

2) [ ] Portré üzemmód

- Emberek tisztán történő kiemelése a háttérből.

3) [△] Alacsonyfényű üzemmód

- Sötét jelenetek világosabban történő felvételéhez.

Kamera üzemmód

4) [8] Pontfényes üzemmód

- Egy tárgynak a felvételéhez pontfényben partin, színházban, stb.

5) [8] Surf és hó üzemmód

- Egy olyan világos környezet felvételéhez, mint a sípályák, tengerpartok, stb.

Az AE- programfunkció törlése

Nyomja meg a [PROG. AE] gombot 11 ismételten, amíg az összes kijelző ([ ], [ ], [], [], []) eltűnik.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Kézi fehéregyensúlybeállítás

A fehéregyensúly beállítása felismeri a fény szinét és úgy állítja be, hogy a fehér szín tiszta fehér lesz. A kamkorder meghatározza a fény szinárnyalatát, melyet az a lencsén keresztül kap és a fehéregyensúlyérzékelön, ezáltal meghatározva a felvételi körülményeket és kiválasztja a legközelebbi szinárnyalatbeállítást. Ezt a funkciót automatikus fehéregyensúly beállításnak nevezik.

Olyan megvilágítások esetében, melyek kívül esnek a fehéregyensúly beállítási tartományon, használja a manuális fehéregyensúlybeállítási üzemmódot.

1 Nyomja meg a [PROG. AE] gombot ⑪ ismételten, ameddig egy másik jel meg nem jelenik, mint a [AUTO].

2 Csatlakoztassa a fehér lencsevédöt és addig zoomoljon, amíg a teljes képernyő fehér nem lesz.

(31) W T

3 Addig tartsa megnyomva a [W.B] gombot, 18 ameddig az [■△] jel villogása megszűnik.

SPATCH SWITCH + (18) MNL MNL

Visszatérés az automatikus beállításhoz

Nyomja meg a [W.B] gombot (18). Vagy nyomja meg a [PROG. AE] gombot ismételten, ameddig a [AUTO] jel meg nem jelenik.

A fehéregyensúly érzékelőről

A fehéregyensúlyérzékelő ④ határozza meg a színforrás természetét a felvétel alatt.

- Ne takarja le a fehéregyensúlyérzékelőt a kezével a felvétel alatt. Másképpen a fehéregyensúly nem fog rendesen működni.

Az automatikus fehéregyensúlybeállítás effektiv tartományán kívül a kép vöröses és kékes lesz. Még az automatikus fehéregyensúlybeállítás effektiv tartományán belül is az automatikus fehéregyensúlybeállítás lehet, hogy nem működik rendesen, ha egynél több fényforrás van. Ebben az esetben kézzel állítsa be a fehéregyensúlyt.

1) Az automatikus fehéregyensúlybeállítás effektív tartománya ebben a kamkorderben

2) Kék ég

3) Felhős ég (eső)

4) TV képernyő

5) Napfény

6) Fehéren fluoreszkáló lámpa

7) 2 órával naplemente után és napfelkelte elött

8) 1 órával naplemente után és napfelkelte elött

9) Halogén lámpa

10) Izzólámpa

11) Naplemente vagy napfelkelte

12) Gyertyafény

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Manuális fókuszbeállítás

A fókuszt kézzel be lehet állítani egy olyan helyzetben való felvételhez, melyben az autofókusz lehet, hogy nem működne jól.

1 Nyomja meg a [PROG. AE] gombot ⑪ ismételten, ameddig egy másik jel meg nem jelenik, mint a [AUTO].

2 Tartsa a [W/T] kart 31 a [T] felé nyomva a tárgyon való zoomoláshoz.

31 W T

- Ha a fókuszbeállítás előtt a zoommal a tárgyra közelít (max. teleobjektív állással) biztosíthatja, hogy a tárgy mindig éles marad széleslátószögű lencseállás esetében is.

3 Forgassa el a [MF] számtárcsát ⑨ a fókusz beállításához.

⑨ 12011 256.4

- A [MF] jel (manuális fókuszálási üzemmód) megjelenik.

4 Nyomja a [W/T] kart a (31) felé [W] a kivánság szerinti zoomoláshoz.

Visszatérés az automatikus beállításhoz Nyomja meg a [FOCUS] gombot ⑧ a [MF] jel eltüntetéséhez. Vagy nyomja meg a [PROG. AE] gombot ⑪ ismételten addíg, ameddig a [AUTO] jel meg nem jelenik.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Manuális lencsenyilás beállítása

Akkor tudja alkalmazni ezt a funkciót, amikor képernyő túl világos vagy túl sötét.

1 Nyomja meg a [PROG. AE] gombot 11 ismételten, ameddig egy másik jel meg nem jelenik, mint a [AUTO].

2 Válassza a [CAMERA FUNCTIONS] >> [CAMERA SETUP] >> [MANUAL EXPOSURE] >> [YES] beállítást.

●A [EXP] jel megjelenik.

3 Forgassa el a [EXPOSURE] számtárcsát ⑨ az expozíciós idő beállításához.

4 Nyomja meg a [SET] ⑧ gombot.

Visszatérés az automatikus beállításhoz Nyomja meg a [PROG. AE] ⑪ gombot ismételten addíg, ameddig a [AUTO] jel meg nem jelenik.

Digitális effektusok funkció

Ez a kamkorder el van látva olyan digitális hatásfunkciókkal, melyek a jelenetekhez speciális hatásokat adnak hozzá.

Digitális effektusok [DIGITAL EFFECT]

1) Digitális zoom üzemmód [D.ZOOM]

- Felnagyítja a tárgyat az optikai zoomhatárokon túl.

2) Fekete & fehér mód [B/W]

- Egy képet feketén és fehéren vesz fel.

3) Szépia üzemmód [SEPIA]

- Egy jelenetet barnás színárnyalattal vesz fel, mint a régi fényképek szine.

4) Mozaik üzemmód [MOSAIC]

- Mozaikszerű képet hoz létre.

5) Negativ üzemmód [NEGA]

- A felvett kép szinei úgy vannak invertálva, hogy negatívan látszanak.

6) Szolarizációs üzemmód [SOLARI]

- Egy képet festményszerű hatással vesz fel.

7) Szétnyújtós üzemmód [STRETCH]

- A kép vízszintesen ki van nyújtva, mialatt a magassága változatlan marad.

8) Vörös üzemmód [RED FILTER]

- A kép vörösessé válik.

9) Kék üzemmód [BLUE FILTER]

- A kép kékessé válik.

Egy megkivánt digitális effektus kiválasztása Állítsa be a [CAMERA FUNCTIONS] >> [DIGITAL EFFECT] >> [DIGITAL EFFECT] >> kívánt digitális hatást.

A digitális hatás törlése

Válassza a [CAMERA FUNCTIONS] >> [DIGITAL EFFECT] >> [DIGITAL EFFECT] >> [OFF] beállítást.

- Ha a [CAMERA/OFF/VCR] kapcsolót [OFF], majd újra [CAMERA] helyzetbe kapcsolja, a kiválasztott digitális effektus jelzése néhány pillanatig villogni fog, hogy informálja Önt a kiválasztott beállításról.

Digitális zoom funkció

Ezt a funkciót akkor kényelmes használni, amikor igen távol lévő tágyról kíván felvételt készíteni, és azt nagyobbá akarja tenni, mint amit a normal (optikai) zoom 1-18-szoros tartománya lehetővé tenné. A digitális zoom funkcióval 45-szörösig, 100-szorosig, 700-szorosig terjedő nagyítás állítható be.

1 Állítsa a [CAMERA FUNCTIONS] >> [DIGITAL EFFECT] >> [D.ZOOM] beállítást.

10 9 8

2 Az előzőekben említett beállítást folytatva, válassza ki a [CAMERA SETUP] >> [DIGITAL ZOOM] >> [45×]-t, [100×] vagy az [700×]-t.

• 45×: Digitális zoomolás 45×-ig
• 100×: Digitális zoomolás 100×-ig
• 700×: Digitális zoomolás 700×-ig
  •A [D.ZOOM] jel megjelenik.

3 Nyomja a [W/T] kart 31 [T] vagy [W] felé a ki-, vagy a bezoomoláshoz.

A digitális zoomfunkció törlése

Válassza a [CAMERA FUNCTIONS] >> [DIGITAL EFFECT] >> [OFF] beállítást.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Digitális úsztatási funkció

Több különböző digitális úsztatási üzemmód áll rendelkezésre.

1 Válassza a [CAMERA FUNCTIONS] >> [FADE SETUP] >> [DIGITAL FADE] >> [ON] beállítást.

2 Az előbb említett beállítást folytatva, válasszon ki [FADE IN] >> egy kivánt beúsztatási effektust.
3 Az előbb említett beállítást folytatva, válasszon ki [FADE OUT] >> egy kivánt kiúsztatási effektust.
4 Az előbb említett beállítást folytatva, válasszon ki [FADE COLOUR] >> egy kivánt színt.

- A digitális blende színei a következő sorrendben változnak: BLACK (fekete) → WHITE (fehér) → YELLOW (sárga) → RED (piros) → MAGENTA (lilásvörös) → BLUE (kék) → CYAN (cián) → GREEN (zöld) → BLACK...

5 Vegyen fel a digitális be-/kiúsztatási funkcióban ugyanúgy, ahogy a rendes be-/kiúsztatási felvétellel. (-114-)

- A kép fokozatosan úszik be/ki a kiválasztott digitális úsztatási hatással

1

4)

2

3

1) Csúszókép-szerű üzemmód [SLIDE]

- A kép egy áttünési effektussal úszik be vagy úszik ki.

2) Ajtó üzemmód [DOOR]

- A kép balra és jobbra terjedve úszik be, ahogy egy ajtó nyílik, illetve fordított irányban úszik ki.

3) Sarok üzemmód [CORNER]

- A kép a jobb felső saroktól a bal alsó sarok felé úszik be, illetve fordított irányban úszik ki.

4) Ablak üzemmód [WINDOW]

- A kép a középpontból a szélek felé terjedve úszik be, illetve fordított irányban úszik ki.

5) Redöny üzemmód [SHUTTER]

- A kép egy redőnyhöz hasonlóan középről függőlegesen terjedve úszik be, illetve fordított irányban úszik ki.

Intervallum felvétel

Ön sorozatosan felvételt készíthet előre beállított időközökkel. A kamkordert megadott tárgyra irányítva, felveheti annak apró változásait egy hosszabb időszak alatt.

- Nem lehetséges intervallumfelvételt készíteni LP- üzemmódban. (-112-)

1 Válassza a [CAMERA FUNCTIONS] >> [OTHER FUNCTIONS] >> [INTERVAL REC] >> [ON] beállítást.

2 Az előzőekben említett beállítást folytatva, válasszon ki [REC TIME] >> egy kívánt felvételi időt.

- A felvételi idő a következő sorrend szerint fog ciklikusan változni:

1/4S (1/4 másodperc) → 1/2S

(1/2 másodperc) → 1S (1 másodperc) → 5S (5 másodperc) → 1/4S...

3 Az előzőekben említett beállítást folytatva, válasszon ki [INTERVAL TIME] >> egy kívánt intervallumidőt.

- Az intervallumidő a következő sorrend szerint fog ciklikusan változni: 15S (15 másodperc) → 30S (30 másodperc) → 1MIN (1 perc) → 5MIN (5 perc) → 15S...

•A [INT.REC] jel megjelenik.

4 Nyomja meg a felvétel indítás/leállítás gombot (30).

CAMERA OFF (30)

- A felvétel és az időközök automatikusan váltakoznak.

Az időszakos felvétel üzemmód leállítása Ha a [▶▶] jelű felirat ① nem látható, nyomja meg a felvétel indító/leállító gombot(30), hogy a [PAUSE] jelű felirat ② megjelenjen. Ezután állítsa az [INTERVAL REC] almenüben az [OTHER FUNCTIONS] menúpontot a [OFF] pozícióba.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

Mozgásérzékelővel vezérelt felvétel

A beépített mozgásérzékelő érzékeli a tárgy mozgását és automatikusan elindítja a felvételt.

1 Válassza a [CAMERA FUNCTIONS] >> [CAMERA SETUP] >> [MOTION SENSOR] >> [ON] beállítást.

10 9 8

- A [STDBY] jel megjelenik. ([STDBY] készenléti állapotot jelent.)

● Ha a kamkorder mozgásérzékelője egy mozgást érzékel a képernyőn körülbelül 1 másodpercig vagy tovább, a kamkorder elkezd automatikusan felvenni.

- Körülbelül 10 másodperccel azután, hogy a mozgás leáll a képernyőn, a felvétel automatikusan leállítódik és a kamkorder visszatér a mozgásérzékeléses készenléti üzemmódba.

Kamera üzemmód

- Amikor a kamkorder a mozgásérzékelő készenléti állapotban marad 6 percig vagy tovább, a kijelző kikapcsol. Amikor a mozgásérzékelő a képernyőn ismét egy mozgást érzékel, a kijelző automatikusan visszakapcsol és körülbelül 4 másodperccel ezt követően a kamkorder elkezd felvenni.

A mozgásérzékelővel vezérelt felvételfunkció kikapcsolása készenléti állapotban

Válassza a [CAMERA FUNCTIONS] >> [CAMERA SETUP] >> [MOTION SENSOR] >> [OFF] beállítást.

A mozgásérzékelő funkció törlése felvétel alatt

Nyomja meg a felvétel indítás/leállítás gombot 30 körülbelül 2 másodpercig.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -128-.

0 Lux éjszakai látófunkció

Az Ön kamkordere infravörös -sugarat bocsát ki az olyan felveendő tárgyakra, melyeket puszta szemmel nem lehet látni a sötétben.

1 Állítsa a [0 LUX OFF/ON] kapcsolót (3) [ON] ra, hogy a [OLUX] jelzés megjelenjen.

- A beépített infravörös adó működésbe (5) lép 1. Ügyeljen arra, hogy ne takarja le kezével felvétel közben.

A 0 lux éjszakai látó funkció törlése

Állítsa a [0 LUX OFF/ON] kapcsolót ③ [OFF] -ra a [0LUX] jelzés kikapcsolásához.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Címkijelzés -funkció

10 előreprogramozott címet illeszthet be olyan különleges alkalmak felvételénél, mint esküvő, party vagy születésnap. Ezek a címek 14 nyelven állnak rendelkezésre.

1 Állítson be [CAMERA FUNCTIONS] >> [TITLE SETUP] >> [LANGUAGE FOR TITLE] >> egy kivánt nyelvet.

2 Az előbb említett beállítást folytatva, válasszon ki [TITLE] >> egy kivánt címet.

●A címek a következő sorrendben fognak ciklikusan változni: [ÜNNEP] → [BOLDOG SZÜLINAPOT!] → [ESKÜVÖ] → [CSALÁD] → [PARTY] → [VÉGE] → [GRATULÁLUNK] → [BOLDOG KARÁCSONYT!] → [KELLEMES EMLÉKEK] → [BOLDOG ÚJÉVET!] → [ÜNNEP]...

- A többi rendelkezésreálló nyelven ezek ugyanabban a sorrendben vannak elrendezve.

3 Az előbb említett beállítást folytatva, válasszon ki [COLOUR] >> egy kivánt színt.

- A szinek a következő sorrendben fognak változni: [WHITE] (fehér) → [YELLOW] (sárga) → [RED] (piros) → [MAGENTA] (lilásvörös) → [BLUE] (kék) → [CYAN] (cián) → [GREEN] (zöld) → [BLACK] (fekete) → [WHITE]...

4 Az előbb említett beállítást folytatva, válassza ki a [SIZE] >> [NORMAL] vagy [LARGE] (nagyméretű) beállítást.

A képbe beillesztett, előreprogramozott címekkel történő felvétel

Felvétel közben nyomja meg a [DATE/TITLE] gombot 29 a cím meggjelenítéséhez.

Nyomja meg a [DATE/TITLE] gombot 29 a cím eltüntetéséhez.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Videó üzemmód

Lejátszás

A felvett jeleneteket azonnal le lehet játszani a felvétel után.

1 Állítsa a [CAMERA/OFF/VCR] kapcsolót (33) [VCR]-re.

• Forgassa el a kapcsolót, miközben nyomja a gombot ①.
  •A [VCR] lámpa ② világít.

2 Nyomja meg a [◀◀] gombot 15 a szalag visszatekercseléséhez.

15 ~ SEARCH SEARCH + HIV9 BLC

• Csévélje vissza a szalagot addig a pontig, ahol el akarja kezdeni a lejátszást.
• Amikor a szalag eléri az elejét, a visszatekercselés automatikusan megáll.

3 Nyomja meg a [▶] gombot 19 a lejátszás elindításához.

•A [▷] jel megjelenik.

• Ha a szalag eléri a végét, automatikusan visszatekercsel az elejére.
• Ha az előző felvétel és az új felvétel között lejátssza a jelenetet, az új felvétel tetejének a hangja kicsit késleltetett. Azonban ez nem egy hibás funkció.

A lejátszás megállítása

Nyomja meg a [■] gombot 16.

- SEARCH SEARCH + SWI HW3 BLC 70% 16

- Ne szakítsa meg a kamkorder tápfeszültség ellátását lejátszás közben. Ez károsíthatja a kamkordert és/vagy a szalagot.

A hangerösség beállítása (csak az NV-VZ17-nél)

Nyomja a [-VOL+] kart 31 a [+] felé a hangerősség növelése vagy [-] csökkentése érdekében. A [VOLUME] jelzés megjelenik és az oszlopok száma növekszik vagy csökken. Ha elengedi a kart, a jelzés eltűnik.

- Mivel a hangszóró mágnest tartalmaz, ne helyezze a kazettát a hangszóró közelébe. Ez kedvezőtlenül befolyásolja a felvett műsor minőségét.

TBC (Időalap korrektor) funkció

Ez a funkció minimalizálja a kép vízszíntes rezgését vagy egyéb eltorzulásokat lejátszáskor és stabil képet biztosít. Automatikusan aktiválódik néhány másodperccel azután, hogy a lejátszás elkezdődött és a [TBC] jelzés megjelenik.

A TBC funkció törlése

Azonban bizonyos kazettáknál, a TBC funkció használata enyhe függőleges remegést, vagy egyéb torzulásokat eredményezhet a lejátszott képben.

Ebben az esetben, először próbálja beállítani a sávontartást. Ha ez nem javít a kép minőségén, akkor kapcsolja ki a TBC funkciót a következőképpen: Tartsa addig lenyomva a [TBC] gombot 19, amíg a [TBC] felirat eltűnik.

SEATCH SEATCH + 19 19 BLC 19 ⑲

Ha újra be akarja kapcsolni a TBC funkciót, nyomja le a [TBC] gombot néhány másodpercig, amíg a [TBC] felirat újra megjelenik.

Még akkor is, ha törli a TBC funkciót, ez automatikusan visszatér, amikor kikapcsolja a kamkordert, és utána ismét bekapcsolja.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Képtorzulások megszüntetése

(Manuális sávontartás beállítása)

Ez a kamkorder a sávontartást automatikusan állítja be. Bizonyos kazetták esetében azonban a sávontartás beállítása lehet, hogy nem pontos. Ebben az esetben állítsa be manuálisan a sávontartást.

1 Röviden nyomja meg a sávontartás gombot ⑧ lejátszás alatt.

•A [TRACK.] jel megjelenik.

2 Forgassa el a [TRACKING] tárcsát ⑨ a sávontartás beállításához.

Az automata sávontartás üzemmódhoz való visszatérés

Nyomja meg a sávontartás gombot ⑧ több, mint 2 másodpercig lejátszás alatt.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Egy olyan jelenetnek a keresése, melyet Ön le akar játszani

■ Gyors képkeresés előre-/vissza irányba

Ha nyomva tartja a [▶▶] gombot 17 vagy a [◀◀] gombot (15) lejátszás alatt, a készülék átvált gyors képkeresés előre-, vagy vissza funkcióra.

(15) (17) FIND BIG

Keresés zár funkció

Ha a gombot csak röviden nyomja meg, a készülék átvált gyors képkeresés előre-, vagy vissza funkcióra, és mindaddig folytatódik a keresés, amíg a [▶] gombot (19) meg nem nyomja.

Állókép lejátszás

Ez a kamkorder képes állóképes lejátszásra.

1 Nyomja meg a [Ⅱ] gombot ⑱ lejátszás alatt.

SEARCH SEARCH 18

- A lejátszott kép megáll az állóképes lejátszás üzemmódban.

Visszatérés rendes lejátszáshoz

Nyomja meg újra az állókép [Ⅲ] gombot 18.

- Ha a kamkorder állóképes lejátszás üzemmódban maradt több, mint 6 percig, a kamkorder átkapcsol a megállítás üzem módba a videófejek védelmére az erős kopás és a szalag védelmében. És ha a kamkordert akkumulátorról működteti, teljesen kikapcsol további 6 perc után.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Címkijelzés lejátszáskor

A dátum-/ idő-/címkijelzést be lehet illeszteni a képbe felvétel közben (-112-), de lejátszás közben is (szerkesztés) be lehet illeszteni.

1 Lejátszás alatt, nyomja meg a [DATE/TITLE] gombot 29, hogy behelyezze a kívánt dátum/idót/cím kijelzést.

DATE/ TITLE 29

- A dátum/idő feliratot a kamkorder belső órája állítja elő.

A behelyezett dátum/idő/cím eltüntetése Nyomja meg újra az állókép [DATE/TITLE] gombot 29.

A lejátszási digitális effektusok funkció

Lejátszás közen speciális digitális effektusokat lehet adni a felvett képekhez. Ugyanazok az effektusok, mint a digitális hatásoknál (-118-) melyeket felvételkor alkalmaztunk, érhetőek el. A lejátszási digitális effektusok funkció csak akkor használható, ha a TBC funkció aktiválva van. Ellenőrizze a [TBC] felirat megjelenését. (-121-)

1 Állítsa be a [VCR FUNCTIONS] >> [DIGITAL EFFECT] >> [DIGITAL EFFECT] >> kívánt digitális hatást.

2 Az előbb említett beállítást folytatva, válassza ki az [EFFECT] >> [ON] beállítást.

A lejátszási digitális effektus ideiglenes felfüggesztése.

Válassza a [VCR FUNCTIONS] >> [DIGITAL EFFECT] >> [EFFECT] >> [OFF] beállítást. Ha a digitális effektus ideiglenesen fel van függesztve, a kiválasztott effektus kijelzése villog.

A digitális hatás törlése

Válassza a [VCR FUNCTIONS] >> [DIGITAL EFFECT] >> [DIGITAL EFFECT] >> [OFF] beállítást.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Digitális úsztatási funkció

Különféle lejátszási digitális blendézés (üsztatás) üzemmódok elérhetőek. Ezek azonosak a digitális blendézés (üsztatás) üzemmódokkal, amelyeket felvétel alatt lehet használni. (-118-)

A lejátszási digitális blendézés (úsztatás) funkció csak akkor használható, ha a TBC funkció aktiválva van. Ellenőrizze a [TBC] felirat megjelenését. (-121-)

1 Válassza a [VCR FUNCTIONS] >> [FADE SETUP] >> [DIGITAL FADE] >> [ON] beállítást.

2 Az előbb említett beállítást folytatva, válasszon ki [FADE IN] >> egy kivánt beúsztatási effektust.

3 Az előbb említett beállítást folytatva, válasszon ki [FADE OUT] >> egy kivánt kiúsztatási effektust.

4 Az előbb említett beállítást folytatva, válasszon ki [FADE COLOUR] >> egy kivánt színt.

- A digitális úsztatás színei ugyanabban a sorrendben változnak, mint a kamera üzemmód. (-118-)

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Lejátszás az Ön TV- készülékén

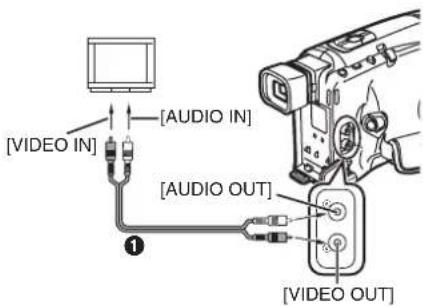

Az AV- kábel használata ① (nem tartozék)

Kamkorderének TV- készülékével való összekapcsolása révén a felvett jelenetek megnézhetőek TV- készüléke képernyőjén.

- Ezek összekapcsolása előtt kapcsolja ki mind a kamkordert, mind a tv-készüléket.

1 Csatlakoztassa a kamkorder audio/videó kimeneti dugaljait és a TV- készülék audio/videó bemeneti dugaljait.

[AUDIO IN] [VIDEO IN] [AUDIO OUT] [VIDEO OUT]

- A hálózati kábel dugós csatlakozójának bedugásakor az [A] és az [V] dugaljakba, nyomja be ezeket annyira, amennyire lehetséges.

A kazettadapter használata (tartozék)

A kazettaadapter használatával VHS-C kazettákat tud lejátszani a videómagnóján ugyanúgy, mint a teljes méretű kazettákat.

1 Nyomja meg az elemrekesz fedelét felfele és vegye le azt.

2 Helyezze be az elemet (tartozék) és utána ismét tegye a helyére az elemrekesz fedelét.

3 Csúsztassa a nyitókart a nyíl irányába.

4 Helyezzen be egy müsoros kazettát és zárja le a fedőlapot.

5 Helyezze be a kazettaadaptert a videómagnóba.

6 Kezdje el a lejátszást a videómagnón.

- Használat után vegye ki a kazettát a kazetaadapterből.

Utóhangosítás

A müsoros kazettához hozzáadhat zenét vagy kisérőszöveget.

1 Kapcsolja át a kamkordert állóképes lejátszás üzemmódba azon a ponton, ahol hozzá akarja adni az új hangot.
2 Válassza a [VCR FUNCTIONS] >> [OTHER FUNCTIONS] >> [AUDIO DUBBING] >> [ON] beállítást.

•A [A.DUB] jel megjelenik.

3 Nyomja meg a [▶] gombot 19 az utóhangosítás elindításához.

SPANCH SEARCH MWE BLC 19

Az utóhangosítás leállítása

Nyomja meg a [Ⅱ] gombot ⑱. A kamkorder ismét állókép lejátszás üzemmódra kapcsolódik.

Az utóhangosítás törlése

Nyomja meg a [■] gombot 16.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -129-.

Beszúrásos szerkesztés

Felvehet új jelenetet egy már korábban használt kazettára, a meglévő eredeti felvétel egy részének kicserélésével, minimális képtorzítással a belépési és kilépési pontokon. Az eredeti hangsáv változatlan marad.

1 Helyezze be a műsoros kazettát. • Győződjön meg róla, hogy a behelyezett kazetta rendelkezik véletlen törlést megakadályozó lappal, vagy ha a lap hiányzik, fedjük be a lyukat ragasztószalaggal.

2 Nyomja meg a [▶] gombot 19 a lejátszás elindításához, és nyomja meg szünet [II] gombot (18) annál a szalagpoziciónál, ahol a beszúrást be akarja fejezni.

SEARCH/SEARCH 0W/2 BLC TCC 19 18

3 Válassza a [VCR FUNCTIONS] >> [DISPLAY SETUP] >> [COUNTER RESET]

[YES] beállítást.

4 Az előbb említett beállítást folytatva, válassza ki a [DISPLAY] >> [MEMORY] beállítást.
5 Kapcsolja át a kamkordert állóképes lejátszás üzemmódra azon a ponton, ahol el akarja indítani az beszúrásos szerkesztést.
6 Válassza a [VCR FUNCTIONS] >> [OTHER FUNCTIONS] >> [INSERT] >> [ON] beállítást.

●A [INSERT] jel megjelenik.

7 Nyomja meg a felvétel indítás/leállítás gombot:30.

CAMERA OFF VDR 30

- A beszúrásos szerkesztés automatikusan megáll körülbelül annál a pozícionál, ahol Ön lenullázta a szalagszámlálót.

A beszúrásos szerkesztés leállítása

Nyomja meg a felvétel indítás/leállítás gombot 30.

A filmfelvevő ismét felvételi szünet üzemmódba kerül.

A beszúrásos szerkesztés törlése

Nyomja meg a [■] gombot 16.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -130..

Másolás

A kamkorder és a videómagnó ábra szerinti összakapcsolása után indítsa el e következő eljárásokat.

[VIDEO IN] [AUDIO IN] [AUDIO OUT] [VIDEO OUT]

① AV csatlakozó kábel (nem tartozék)

Kamkorder:

1) Helyezze be a műsoros kazettát. VCR (videómagnó):

2) Helyezzen be egy törlésmegakadályozó lappal rendelkező kazettát.

- Ha különféle beállítások szükségesek (mint a külső jelforrás, szalagsebesség kiválasztása, stb), kérjük, hogy vegye figyelembe a videómagnója kezelési utasítását.

Kamkorder:

3) Nyomja meg a [▶] gombot (19) a lejátszás elindításához.

VCR (videómagnó):

4) Indítsa el a felvételt.

5) Állítsa meg a felvétel azon a ponton, ahol meg akarja azt állítani.

Kamkorder:

6) Nyomja meg a [■] gombot 16 a lejátszás leállíttásához.

- Az erre a tételre vonatkozó további megjegyzésekhez lásd -130-.

Egyebek

Kijelzések

Különféle funkciók és a kamkorder állapota lesznek megjelenítve a képernyőn.

: Hátralévő akkumulátor energia

- A hátralévő akkumulátor energia csökkenésével a kijelzett ábra a következőképpen változik:

(Ha a váltakozóáramú adaptert használja, akkor a [■■■] kijelzés megjelenhet, de ennek ebben az esetben nincs jelentése.)

R 0:45: Hátralévő szalagidő

- A hátralévő szalagidő percekben van megjelenítve. (Ha eléri a kevesebb, mint 2 percet, a kijelzés elkezd villogni.)

30: Szalag hossza -108-

SP: Normál szalagsebesség (felvételi szalagsebesség)-112-

LP: Lassú szalagsebesség (felételi szalagsebesség) -112-

REC: Felvételi -113-

PAUSE: Felvételi szünet -113-

CHK: Felvétel ellenőrzés -113-

AUTO: Automatikus üzemmód -113-

MNL: Manuális üzemmód -116-, -117-

5×: Zoomnagyobbítás kijelzése

-114-

: Képstabilizáló -114-

: Sport üzemmód (AE program) -115-

: Portré üzemmód (AE program) -115-

: Alacsony fényű üzemmód (AE program) -115-

: Pontfényes üzemmód (AE program) -116-

8: Surf és hó üzemmód (AE program) -116-

■: Manuális fehér egyensúly üzemmód -116-

MF: Manuális fókusz -117-

EXP: Manuális fókusz -117-

D.ZOOM: Digitális zoom üzemmód -118-

B/W: Fekete & fehér mód -118-

SEPIA: Szépia üzemmód -118-

MOSAIC: Mozaik üzemmód -118-

NEGA: Negativ üzemmód -118-

SOLARI: Szolarizációs üzemmód -118-

STRETCH: Szétnyújtós üzemmód -118-

RED FILTER: Vörös Üzemmód -118-

BLUE FILTER: Kék Üzemmód -118-

INT.REC: Időtartomány felvétel üzemmód -119-

STDBY: Mozgás- érzékelő készenléti üzemmód -119-

OLUX: 0- lux éjszakai felvétel

üzemmód -120-

+: Állókép lejátszás -121- Kamerakeresés előre -113-

II: Állókép lejátszás -122-

▷▷: Gyors elöretekerés

◀◀: Visszatekerés -121-

VOLUME: Hangerőszabályozó gomb -121-

TBC: Időalap korrektor -121-

TRACK.: Sávontartás beállítási üzemmód -122-

A.DUB: Utóhangosítás -124-

INSERT: Beszúrásos szerkesztés üzemmód -124-

A szalagszámláló kijelzése

A szalagszámláló kijelzés a 2 következő célra alkalmas: az eltelt szalagidő ellenőrzésére és a memóriamegállítási funkció használatához.

Az eltelt szalagidő ellenőrzése

A szalagszámláló kijelzés megmutatja az eltelt szalagidőt mind felvételkor, mind lejátszáskor. Ön szabadon vissza tudja állítani ezt a kijelzést (a számláló visszatér [0:00:00]-ra). Ezért a számláló nullára történő visszaáállításával, amikor Ön ismét elindítja a felvételt vagy a lejátszást, ellenőrizheti azt a szalagidőt, mely ettől a ponttól telt el.

1 Válassza a [CAMERA FUNCTIONS] vagy [VCR FUNCTIONS] >> [DISPLAY SETUP] >> [DISPLAY] >> [ALL] beállítást.

2 Az előbb említett beállítást folytatva, válasszon ki [COUNTER RESET] >> [YES].

- Amikor a felvétel vagy a lejátszás indul, az eltelt szalagidő órákban, percekben és másodpercekben lesz kijelezeve. A szalag olyan részeinek lejátszásakor, melyekre nem lett felvéve, a kijelzés nem változik.

- Ha visszatekercseli a szalagot a [0:00:00] szalagszámláló pozicionál tovább, a minuszjel [-] jelenik meg a szalagszámláló kijelzése a szalagszámláló kijelzés elején.

A kijelzési mód megváltoztatása

Az [DISPLAY] [DISPLAY SETUP] almenün történt változtatással a kijelzési módot az összes funkció kijelzésére, [ALL], a memóriamegálítás kijelzésére és az elfogyasztott szalagidő kijelzésre [MEMORY], a részleges kijelzésre [PARTIAL] (csak kamera üzemmódban) és a minimális kijelzésre meg tudja változtatni [OFF]. Részleges kijelzéssel és minimális kijelzéssel, ha bekapcsolja a kamkordert, az összes jelzés megjelenik egy néhány másodpercre, hogy értesítse Önt a kiválasztott beállításokról.

- Részleges kijelzéssel, ha Ön átkapcsolja a felvevőkamerát videó üzemmódra és utána vissza a kamera üzemmódra, [ALL] automatikusan kiválasztja a szalagszámláló kijelzést.

Memóriamegállítási funkció

Éz a funkció alkalmas felvétel és lejátszás közben a szalaghelyzet időleges megállapítására, így Ön a későbbi lejátszásnál ezt a helyet könnyen meg fogja találni.

1 Allítsa vissza nullára a szalagszámlálót arról a helyről, ahonnan később le akar játszani. (-110-)

2 Válassza a [CAMERA FUNCTIONS] vagy [VCR FUNCTIONS] >> [DISPLAY SETUP] >> [DISPLAY] >> [MEMORY] beállítást.

3 Indítsa el a felvételt vagy a lejátszást.

4 Miután a felvétel vagy a lejátszás befejeződött, állítsa a [CAMERA/OFF/VCR] kapcsolót [VCR]-ra. • A [VCR] lámpa világít.

5 A szalag gyors előr- vagy visszatekercselése. •A szalag automatikusan megáll körülbelül azon a helyen, ahol a számláló nullára lett állítva.

Figyelmeztetés/ vészjelzés

Ha a következő jelzések bármelyike megjelenik vagy villog, kérjük, ellenőrizze a kamkorder állapotát.

: Kondenzáció keletkezett. (-132-)

: Ha a behelyezett kazetta törlés elleni védő lapját kitörték.

Nincs kazetta behelyezve. (-107-)

: Az akkumulátor lemerült. Töltse fel. (-105-)

: A beépített akkumulátor lemerült. Konzultáljon eladójával annak kicseréléséről vagy csak annyira állítsa be a dátumot és az időt felvétel előtt, amennyire az szüükséges. (111.)

: A videófejek piszkosak. (-132-)

END:

A szalag a felvétel vagy lejátszás alatt a végére ért.

! (Csak az NV-VZ17-nél):

Ha a felvételt előre fordított folyadékkristályú monitorral, tükör üzemmódban készítette (-114-), ez a kijelzés jelenik meg az aktuális figyelmeztető/alarm jelzések helyett.

Megjegyzések és figyelmeztetések

Tápfeszültségellátás

• A tápegység és töltőkészülék automatikus, univerzális hálózati feszültség beállítással rendelkezik, és 110V – 240 V, 50/60 Hz váltakozó feszültségről használható, ezáltal nem szükséges semmiféle kézi beállítás a különböző országokban.
• Ha a [CHARGE] lámpa nem villog még akkor sem, ha az akkumulátor be van helyezve és a tápegység csatlakoztatva van, vegye ki az akkumulátort és utána helyezze vissza.
  •Töltse fel az akkumulátort
  szobahömérsékleten, 10°C és 30°C között.
• Ha a kamkkordert sokáig használjuk, a kameratest felmelegszik, de ez nem hibás működés.
• Felvétel és töltés közben az akkumulátor melegszik. Ez nem jelent problémát.
• Az akkumulátorban tárolt energia még pontosabb kijelzésének érdekében teljesen feltöltött akkumulátort csatlakoztasson.

Töltés jelző [CHARGE]

•Villog: töltés során
- A [CAMERA] lámpával együtt villog: ha hiba keletkezett
- Világít: videomagnó üzemmódban
- Nem világít: az akkumulátor teljesen feltöltődött

A kazetta behelyezése

• A kazetta behelyezésekor a szalag megfeszítésének és a kazettatartó bezárásakor a szalag visszacsévélésének hangját hallja. Azonban, ezek nem utalnak hibás működésre.
• Abban az esetben, ha egy már előzőleg felvett kazettát használunk, használhatja a kamerakeresési funkciót annak a pozicionak a megtalálására, ahol folytatni szándékozik a felvételt.
• Ha egy új kazetta lett behelyezve, tekerje vissza a szalagot, mielőtt elkezdene felvenni.

- Amikor behelyezi a kazettát, győződjön meg róla, hogy helyes irányban van-e és nyomja meg addig, amikor az megáll.

■Az LCD (folyadékkristályos kijelző) monitor alkalmazása

• A folyadékkristályos monitoron látható kép kissé függőlegesen kinyújtottnak tűnik, azonban az éppen felvett kép ettől független marad.
• Forgassa vissza az LCD (folyadékkristályos kijelző) monitort függőleges helyzetébe, mielőtt bezárja. Győződjön meg arról is, hogy a kazettatartó biztonságosan be van-e zárva, mielőtt bezárja az LCD (folyadékkristályos kijelző) monitort.
• Az LCD (folyadékkristályos kijelző) monitor kinyitása automatikusan kikapcsolja a keresőt. Ha az LCD (folyadékkristályos kijelző) monitort arccal előre forgatja, a kereső ismét bekapcsol.
• Amikor a kamkorder nagyon hideg, amikor bekapcsolja, az LCD (folyadékkristályos kijelző) monitor képe sötétebb, mint rendesen. Amikor ez eléri a normál hőmérsékletet, a fény a normálisra visszaáll.
• Az újjlenyomatok eltávolításához törölje meg az LCD (folyadékkristályos kijelző) monitort egy puha ronggyal.
• Ne tegye ki az LCD (folyadékkristályos kijelző) monitort közvetlen napnak. Ha napsugár esik az LCD (folyadékkristályos kijelző) monitorra, nagyon nehéz lesz a képet látni.

A menük használata

• Ne kapcsolja ki a készüléket, miközben egy menü műveletet hajt végre.
• Forgassa a [▲▼] tárcsát lassan. Ha gyorsan forgatja, akkor a tétel kiválasztása köztes úton állhat meg.

Felvétel

- Feszültség alá helyezés előtt távolítsa el a lencsesapkát. Ha a lencsesapka a lencsén van amikor a készüléket bekapcsolja, [ON], az automatikus fehéregyensúly beállítás (-116-) lehet, hogy nem fog helyesen működni.

Kamerakeresés

- Kamerakeresési üzemmódban vízszintes zajsávok jelenhetnek meg a képen.

Felvétel készítése önmagáról

- Nem lehet kijelezni és rögzíteni a dátumot, időt és/vagy címet tükör üzemmódban. Még akkor is, ha a folyadékkristályos monitor előrefele van forgatva, a következő esetekben a látókereső funkció kikapcsol:

- Kameráról VCR módra való átkapcsolás.

- Az LCD (folyadékkristályos kijelző) monitor bezárása a képernyővel kifele.

Ki/be- úsztatás funkciók

• Minél jobban nyomja a [W/T] kart a [W] vagy [T] felé, annál gyorsabb lesz a zoomolás sebessége.
• Ha egy távolabbi tárgyra zoomol, az éles fókusz akkor érhető el, ha a tárgy 1,8-re vagy távolabb helyezkedik el a lencsétől.
• Ha a makró funkciót használja, azt javasoljuk, hogy infravörös/egyenfeszültségű videolámpát (megvásárolható tartozék), stb. alkalmazzon inkább, mint a 0 Lux felvételi üzemmódot a jelenet világosabbá tételére.

Egyebek

Képstabilizátor funkció

• A képstabilizáló funkció nem működik egy kevésbé megvilágított helyen. Ebben az esetben a [☐] jelzés villog.
• Neonfényben a kép világossága változhat vagy a szinek nem tünnek természetesnek.
  • Kép utánhúzás jelenhet meg.
• Ha állványt használ, javasoljuk, hogy kapcsolja ki a képstabilizálót.
• A képstabilizáló funkció nem működik, ha beállítja a [DIGITAL EFFECT]-t a [DIGITAL EFFECT] almenüben a [CAMERA FUNCTIONS] fömenün [STRETCH]-ra.
• Függőleges vagy vízszintes csíkos tárgyak lehet, hogy nem lesznek megfelelően stabilizálva.
• Lapos tárgyak lehet, hogy nem lesznek megfelelően stabilizálva.

AE program

- Felvétel közben nem lehet a felvételi módot megváltoztatni ([AUTO], [MNL], [✗], [✗], [✗], [✗], [✗], [✗], [✗]), még akkor sem, ha megnyomja a [PROG. AE] gombot.

- Nem lehet alkalmazni egyik AE programmódot sem, ha a 0 lux éjszakai üzemmód be van kapcsolva.

Sport üzemmód

• Ha a sport üzemmódban felvett jeleneteket játszunk le, élvezhetjük a lassú mozgást és nagyon éles képek finom részleteit is.
• Rendes lejátszáskor lehet, hogy a kép mozgása nem látszik simának.
• Mivel a lejátszási kép szine és fényereje változhatnak, kerülje el a felvételt neonlámpánál, higanygőzlámpánál vagy nátriumlámpánál.
• Ha olyan tárgyakról készít felvételt, melyek erősen meg vannak világítva vagy pedig erősen visszatükröződnek, függőleges fényvonalak jelenhetnek meg.
• Ha a fény nem megfelelő, a [ ] jelzés villog.

Sport üzemmód/portré üzzemód

- Ha ezt az üzemmódot alkalmazzuk beltéri felvételhez, a lejátszott képek villoghatnak.

Alacsony fényű üzemmód

• Rendkívül sötét jeleneteket lehet, hogy nem lehet egy megelégedésre szolgáló fokig kivilágosítani.
• Ezen üzemmódnak az alkalmazása felvételkor zajossá teheti a visszajátszott képet.

Pontfényes üzemmód

- Ezzel az üzemmóddal a felvett képek rendkívül sötétté válhatnak.

Pontfényes üzemmód/szörf & hó üzemmód

- Ha a felvétel tárgya rendkívül világos, annak felvett képe fehéressé válhat.

Fehéregyensúly

A következő esetekben nem lehet a

fehér-egyensúlyt megváltoztatni:

- Ha beállítja az [DIGITAL EFFECT] -t az [DIGITAL EFFECT] almenüben, a [CAMERA FUNCTIONS] főmenüben [B/W], [SEPIA]-ra, [RED FILTER]-re vagy [BLUE FILTER]-re

●Ha megjeleníti a menüt
- Ha a 0-lux éjszakai látófunkciót alkalmazza A következő esetekben a [■4] jel villog:
- A villogás azt jelzi, hogy az előzőleg beállított fehéregyensülly beállítása még mindíg meg van tartva. Ez a beállítás addig meg lesz tartva, ameddig a fehéregyensúlyt ismét beállítjuk.
- Gyenge megvilágításnál esetleg nem lehet kézzel beállítani a fehéregyensúlyt.

Manális fókuszbeállítás

A következő tárgyak és a felvételi feltételek nem megfelelőek teljes automata üzemmódban történo felvételhez

•Tárgyak sötét felülettel
- Tárgyak fényes felülettel vagy sok a fényvisszaverés
•Tárgyak gyenge kontraszttal
- Tárgyak, melyek részben vagy nagyon közel vagy távol vannak a felvevőtöl
- Tárgyak függöleges kontúr nélkül
•Tárgyak, melyek gyorsan mozognak
- Tárgyak, melyek mozgó objektumok mögött vannak
- Tárgyak, melyek olyan üveg mögött vannak, amelyen szennyeződés, pára vagy vízcseppek vannak

Digitális effektusok funkció

- Ha a digitális zoom nagyítása növekszik, a kép minősége romolhat.

Intervallum felvétel

• Mielött egyéb más műveleteket végezne az időszakos felvételt követően, bizonyosodjon meg róla, hogy az időszakos felvétel üzemmód ki van kapcsolva.
• A kamkorder kikapcsolása törli az intervallum felvétel üzemmódot.

Mozgásérzékelési funkció

• Ha a mozgásérzékelési funkciót használja, javasolt, hogy használja a hálózati tápegységet.
• A felvétel tárgyának színétől, méretétől és mozgásától függőn lehet, hogy a mozgásérzékelő nem fog helyesen működni.
• Amikor a mozgásérzékelési funkciót állítja be, a felvételi és keresési funkciók nem működnek.
• Nem tudja felvenni a mozgás kezdetét.
• Véletlen felvétel indítás megelőzésére, melyet a felvevő mozgása okozott, a felvevőt fel kell szerelni egy háromlábú állványra vagy másképpen biztosítani egy nagyon stabil helyzetben.
• Ugyan ki tudja választani a digitális effektust a [DIGITAL EFFECT] almenün, ha a [MOTION SENSOR] a [CAMERA SETUP] almenün be van állítva [ON]-ra, a mozgásérzékelőnek prioritása van és a kíválasztott digitális effektus automatikusan törlödik.
• Ha a kamera áramellátásához váltóáramú adaptert használ, a mozgásérzékelőfunkció készenléti üzemmódja folytatódik, ha a képen nincs mozgásészlelés, még akkor is, ha a szalag elérte a végét felvétel közben.

Egyebek

• A mozgásérzékelőfunkció helyes működésének biztosításához a mozgó tárgynak elég nagynak kellene lennie a képen. Ezért ha a lencsét zoomolta a maximális látószögig, a távolság a lencse és a tárgy között javasoltan 2 méteren-en belül kellene lennie. Nagy távolságban lévő tárgyakhoz helyesen használja a zoomot.
• A tápfeszültség időszakos megszakítására, a mozgásérzélő funkció törlődik.

A következő felvételi helyzetekben a mozgásérzékelő lehet, hogy nem működik helyesen:

- Egy fehér fal vagy más egyéb egyszinü háttér a tárgy mögött.

- Egy tárgy vízszintes vagy függőleges vagy ferde csíkokkal.

- Hirtelen változások a környező fényerőben.

- A felvevőgép ki van téve kis ütéseknek vagy rázkódásnak.

- A tárgy rendkívül lassú vagy gyors mozgása.

●A tárgy nagyon kis mozgása.

- Egy sötéten megvilágított helyen történő felvétel. (A [MOTION SENSOR] jel villog.)

• Egy nagyon kis tárgy.

- A tárgy mozgása közel a kép széléhez.

- Egy háttér vízszintes vagy függőleges csíkokkal.

0 Lux éjszakai látófunkció

- A 0-lux éjszakai látófunkciót nem szabad használni erősen megvilágított helyeken és a kamkordert nem szabad a nap felé irányítani. Ellenkező esetben javíthatatlan károsodások keletkezhetnek.

- Olyan jelenetek, melyek a 0- lux éjszakai látófunkcióval lettek felvéve és fekete- fehéren lettek lejátszva.

- A 0-lux éjszakai látófunkcióval történő felvételek készítésekor a fehéregyensúly beállítása nem lehetséges.

- Miközben a 0-lux éjszakai látófunkció működik, nem tudja használni az AE program üzemmódokat.

- Ha alkalmazzuk a 0- lux éjszakai látófunkciót, a tárgynak 3 méteren belül kell lennie a felvevőtől.

- Ha az automatikus fókuszálás nem pontos, állítsa be manuálisan a fókuszt. (-117-) (Ebben az esetben a manuális fókusz üzemmód aktiválódik, ha a [FOCUS] gombot megnyomjuk, még akkor is, ha az [AUTO] jel jelenik meg.)

- Ha a mozgásérzékelő funkciót együtt használjuk a 0- lux éjszakai látófunkcióval, a [MOTION SENSOR] jelzés villoghat és Ön nem lesz képes rendesen felvenni.

- Ha módosítja a beállítást a [0 LUX OFF/ON] kapcsolóval felvétel közben, egy kapcsoló hang is fel lesz véve.

- Ha az írisz teljesen nyitva van a 0 lux éjszakai látó funkcióban, a fehér vagy halvány szinű tárgyak fehér árnyalattal, elmosódottan és gyenge kontraszttal kerülnek felvételre.

Címkijelzés -funkció

- Ha a nagyméretű felirat méretét választotta ki, a következő kijelzések nem jelennek meg még akkor sem, ha az adott funkciót bekapcsolta.

- Ha a felirat [SIZE] (cím) beállítás almenüben [TITLE SETUP] a nagyméretű betűnagyságot [LARGE] választotta ki, a felvétel [RECORD] és a felvételi szünet [PAUSE] nagyméretű kijelzései, amelyek rövid ideig jelennek meg a felvétel indításakor vagy megállításakor, nem fognak megielenni.

- A dátum/óraidő/felirat (cím) kijelzések akkor is megmaradnak, ha kilép a felirat (cím) almenüből [TITLE SETUP] miután kiválasztotta a feliratok nyelvét, a dátum/óraidő/felirat kijelzés fajtáját (-112-), magát a feliratot, a felirat méretét, vagy a felirat színét.

TBC funkció

- Kinyúlt, zsugorodott, vagy egyéb módon sérült szalag lejátszásakor a TBC funkció nem működik megfelelően (ismételten be- és kikapcsolhat). Ebben az esetben kapcsolja ki a TBC funkciót.

A következő esetekben a TBC funkció nem működik:

- Gyors képkeresés előre-, gyors képkeresés vissza irányban, állókép lejátszáskor

- A felvétel keresés, vagy a felvétel ellenőrzés funkció használatakor

●A sávontartás állításakor

- A szalag még üres részének lejátszásakor

Manuális sávontartás beállítása

- A sávontartás beállítás automatikusan törlődik, ha a [TRACKING] nincs 5 másodpercre beállítva.

- A zajcsíkokat nem lehet teljesen eltávolítani.

- Nem lehet beálítani a sávontartást, ha a menü van kiírva.

- Ha a kazettát a sávontartás beállítása után emeli ki, a beállított sávontartás törlődik.

Egy olyan jelenetnek a keresése, melyet Ön le akar játszani

- Gyors képkeresés előre, vissza, és állókép lejátszás során a képen vízszintes zajsávok látszanak vagy a kép esetleg fekete-fehér lesz, vagy torzított lehet.

- A vízszintes zajcsíkok mások LP és SP szalagsebességnél.

- Előre illetve visszafelé gyorsított lejátszáskor nem jelenik meg semmilyen jelzés.

●A hang néma keresés alatt.

■A lejátszási digitális effektusok funkció

- Ha beállítja a [CAMERA/OFF/VCR] kapcsolót [OFF]-ra és utána beállítja azt [VCR]-ra ismét, az előzőleg beállított lejátszás digitális effektus automatikusan törlődik.

■Lejátszási digitális blendézés (úsztatás)

- Ha beállítja a [CAMERA/OFF/VCR] kapcsolót [OFF]-ra és utána beállítja azt [VCR]-ra ismét, az előzőleg beállított lejátszás digitális effektus automatikusan törlődik.

Utóhangosítás

- Az utóhangosítás üzemmód nem használható a videoszalag azon részén, ahol nincs felvétel. Ha mégis megpróbálja, a szalag megáll.

Egyebek

• Az [AUDIO DUBBING] almenü [OTHER FUNCTIONS] menüpontja nem kapcsolható [ON] állásba, ha a készülék nem állóképes lejátszás üzemmódban van.
• Az utóhangosítás üzemmód használatakor a képminőség valamennyire romlik, de ez a rögzített képre nincs hatással.
• Ha visszaállítja a szalagszámlálót 0-ra azon a helyen, ahol le akarja állítani az utóhangosítást úgy, hogy a memóriamegállítási funkciót alkalmazza (-126-), az utóhangosítás magától megszűnik, ha a szalag eléri ezt a pozíciót.

Beszúrásos szerkesztés

• Az [INSERT] almenü [OTHER FUNCTIONS] menüpontja nem kapcsolható [ON] állásba, ha a készülék nem állóképes lejátszás üzemmódban van.
• A beszúrásos szerkesztés üzemmód nem használható a videoszalag azon részén, ahol nincs felvétel. Ha mégis megpróbálja, a szalag megáll.
• Amikor megnyomja a [MENU] gombot a felvételi szünet üzemmódban, a kamera üzemmód főmenúje megjelenik. Azonban nem tudja használni a [MOTION SENSOR] -t az [CAMERA SETUP] az almenüböl, [REC SPEED] és az [INTERVAL REC] -t az [OTHER FUNCTIONS] almenüböl.

Másolás

• Mivel a képminőség kismértékben gyengül, a másolás során ez minimalizálható, ha a normál (SP üzemmód) szalagsebességet választja az asztali videomagnón a másoláshoz
• Ha asztali videomagnója rendelkezik editáló kapcsolóval, állítsa ezt "be" (ON) helyzetbe a másolat jobb képminőségének elérése érdekében.

Óvintézkedések

Használat után

1 Vegye ki a kazettát. (-107-)
2 Állítsa be a [CAMERA/OFF/VCR] kapcsolót [OFF]-ra. Szüntesse meg az energiaellátást és helyezze vissza a képkeresőt, és/vagy az LCD (folyadékkristályos kijelző) monitor. (LCD monitor csak a NV-VZ17 tipushoz.) (-105,- -109.)

3 A lencse védelmére tegye fel a hozzátartozó lencsesapkát.

A képkereső tisztítása

Ha a keresőbe piszok került:

4 Nyomja meg a gombokat a kereső mindkét oldalán és vegye azt ki a nyíl irányában.

5 Távolítsa el a szennyeződést egy fújókefével (nincs mellékelve).

- Ha egy vattarudacskát vagy valami hasonlót használ a kereső belesejének a megtisztításához, ezt nagyon óvatósan használja, hogy megelőzze a kereső belsejében a karcolódást.

6 A kereső újboli csatlakoztatásához nyomja ezt előre a keresőcső felé, amíg egy kattanással az nem zár.

• Tisztítsa meg az LCD monitort egy puha ronggyal vagy egy kifújókefével. (csak az NV-VZ17-nél)
• A kamkorder -testet törölje meg egy puha ronggyal.
• Tisztítsa meg a lencsét egy puha ronggyal vagy egy kifújókefével.

Óvintézkedések a kamkorderrel kapcsolatban

Ha a készülék működésében bármilyen rendellenességet (pl. füstöt vagy szokatlan szagot), azonnal kapcsolja ki a kamkordert és forduljon a megfelelő szakszervízhez.

Az elektromos áramütés-, tüz-, és egyéb veszély elkerülése érdekében ügyeljen a következőkre:

•Csak az ajánlott tartozékokat használja.
- Ne szedje szét, ne alakítsa át a kamkordert.
- Tartsa távol freccsenő víztöl és homoktól.
- Ügyeljen arra, hogy ne freccsenjen víz (különösen tengervíz) a kamerába és ne jusson bele por. Ha véletlenül tengervíz fröccsent a kamerába, nedvesítsen meg egy puha rongyot, csvarja azt ki gondosan és óvatosan törülje meg vele a kameratestet. Utána mindenhol törülje meg egy száraz, puha ronggyal.

• Ne helyezzen semmilyen idegen tárgyat a készülékbe.
  -Üzemközben ne takarja le kendővel.
• Ne tegye ki erős rezgésnek, ütésnek.
• Ne használja olyan környezetben, ahol olajos füst vagy túlzott por van.
  ●Vihar esetén fejezze be a kamkorder használatát. (Ha egy váltóáramú adaptert használ, kapcsolja ezt le a váltóáramú hálózati dugaljról, vigyázva arra, hogy ne érintsen meg semmilyen fémet.)
  -Ne használja mágneses tárgy közelében.
• Ne használja rádió vagy TV készülék közelében.
• Ne használja mobiltelefon közelében, mert ez esetleg zajt okoz, és kedvezőtlenül befolyásolja a képet és a hangot.
  -Ne használja a kazettatartóval lefele helyezve.
• Ne irányítsa a lencsét vagy keresőt közvetlenül a nap felé; a lencse összegyűjti a fényt és a keletkező hő esetleg deformálhatja a preciziós belső részeket és ez igen komoly meghibásodást okozhat a kamkorderben.

Egyebek

• Ne hagyja bezárt kocsiban nyári napon. A belső hömérséklet magasabb lesz annál, mint amit Ön gondol és ez károsíthatja a kamkordert.
• Ne mossa vízzel. A víz bejuthat a kamkorderba és áramütést vagy tüzet okozhat.
• Ne használjon tisztítófolyadékot, benzint vagy higítót vagy más vegyszereket a tisztításához. Ez nem csak a szint változtathatja meg vagy megsértheti a kameratestet, de tűzveszélyt is okozhat, ha ott nyílt láng vagy fűtőtest van a közelben
• Soha ne hagyja a kamkordert magas hőmérsékletű helyeken.

Óvintézkedések a kamkorder tárolására.

Győződjön meg róla, hogy kivette a kazettát és eltávolította az akkumulátort tárolás előtt. Ne helyezze:

• Olyan helyre, ahol magas a hőmérséklet és magas a relativ légnedvesség
• Javasolt hömérséklet: 15°C–25°C
• A javasolt légnedvesség: 40%-60%
• Közvetlen napsütésnek kitett helyre.
• Ahol hosszabb ideig közvetlenül érintkezhet gumi vagy műanyag tárgyakkal.
  •Gyermekek közelébe.

Óvintézkedések a hálózati tápegység, töltő készülékkel kapcsolatban

Ügyeljen a következő pontokra:

• Csak a meghatározott kamkorderhez és akkumulátorhoz használja.
  ●Ne kezelje nedves kézzel
• Mindig a csatlakozódugónál, és ne a kábelnél fogva húzza ki a csatlakozódugót a fali csatlakozó aljzatból.
• Ne hajlítsa meg erősen a kábeleket és ne alakítsa át azokat.
• Ne működtesse rádió vagy tv készülék közvetlen közelében.

Óvintézkedések az akkumulátorral kapcsolatban

Az akkumulátor az elektromos energiát kémiai reakció útján tárolja. Ha az akkumulátort nem megfelelően kezeli esetleg szivároghat, hőmérséklete erősen megnövekedhet, tűz- és robbanásveszélyes lehet.

Ügyeljen a következő pontokban leírtakra:

• Csak a megadott váltakozó áramú adaptert használja az akkumulátor töltésére, és az akkumulátort csak a kamkorderhez használja.

• Ha befejezte a kamkorder használatát, távolítsa el az akkumulátort. Ha az akkumulátor a készülékben marad, kismennyiségű elektromos energia még akkor is fogyasztódik, ha a [CAMERA/OFF/VCR] kapcsoló [OFF]-ra van állítva, és ez csökkenti az akkumulátor töltöttségét. Ha hosszú ideig csatlakoztatva marad az akkumulátor a kamkorderhez, ez erősen lemerülhet és az utána levő feltöltést lehetetlenné teszi.

• Ne engedje meg, hogy olyan fémtárgyak, mint például kulcsok, nyaklánc ne érintkezhessenek az akkumulátor kivezetéseivel. Az esetleg előforduló rövidzárlat hatására hő keletkezik és ez az akkumulátor felrobbanását okozhatja. Különösen legyen óvatos akkor, ha tárolja vagy táskában szállítja az akkumulátort.

• Ne változtassa meg, és ne alakítsa át az akkumulátort.
• Ha a működési ideje a megfelelő feltöltés után jelentősen lecsökken normál használat esetében, az akkumulátor elhasználódott.
• Ha az akkumulátor túl meleg lesz, a védő funkció működésbe lép és ideiglenesen kikapcsolja az akkumulátort.
• Ne dobja az akkut tüzbe. Ez az akku felrobbanását okozhatja.

Figyelmeztetések az akkumulátor tárolásával kapcsolatban.

Ne helyezze a következő helyekre az akkumulátort, mert ez esetleg csökkenti az élettartamát:

• Igen magas hömérsékletű és nagy relatív légnedvességű helyre
• Javasolt hömérséklet: 15°C–25°C
• A javasolt légnedvesség: 40%-60%
• Olajfüstös helyek vagy olyanok, melyek tele vannak porral Az akkumulátor kivezetései megrozsdásodhatnak.
• Mielőtt az akkumulátort hosszabb időre tárolja, végezzen lejátszásokat vagy más műveleteket az elem fennmaradt energiájának a lemerítésére. Utána vegye ki a kamkorderböl és tárolja. Javasoljuk, hogy reaktiválja az elemet körülbelül évente egyszer feltöltéssel és utána teljes lemerítéssel, mielőtt ismét tárolná.

Figyelmeztetések a kazettákkal kapcsolatban

Ha befejezte a kamera használatát, tekerje vissza a szalagot az elejére és vegye ki a kazettát a kamkorderből. Ha a kazettát hosszú időre tárolja, akkor évente legalább egyszer gyorsan tekerje vissza és előre, hogy kitegye a kazettát a friss levegőnek.

Vegye figyelembe a következő pontokat a kazettadoboz defolmálódásának és és a kép valamint a hang torzulásának elkerülésére.

• Ne tegye ki a kazettát erős rezgésnek és mechanikai ütésnek.
  -Ne helyezze mágneses tárgy közelébe.
• Ne helyezze olyan környezetbe, ahol a hömérséklet magas lehet.

Páralecsapódásés annak elhárítása

Ha páralecspódás keletkezett a kamkorder belsejében vagy a szalagon, nem lehetséges felvételt készíteni. Továbbá a szalag érintkezhet a fejekkel és ez súlyosan károsíthatja a felvevőgépet.

A páralecsapódás fö okai

• Ha a kamerát egy hideg helyröl egy meleg helyre hozzuk.
• Ha a kamerát kihozzuk egy légkondicionált autóból vagy házból.

Egyebek

• Amikor a fütés bekapcsolódik a hideg helyiségben.
• Amikor a kamkordert légkondiconálló berendezés hideg légáramlata éri.
• Ha a kamkorder igen meleg és párás környezetben van, vagy ahol göz van.

A páralecsapódás jelei

Ha a filmfelvevő bekapcsolásakor a [♠] jelzés látható.

(Néhány másodperccel később a kamkorder automatikusan kikapcsolja önmagát.)

A megoldás a következő:

1) Vegye ki a kazettát.
2) Hagyja nyitva a kazettatartó részt, és várjon néhány óráig.
3) Néhány órával később kapcsolja be a kamerát és ellenőrizze, hogy a kondenzáció jele nincs-e még továbbra is kijelezve. A további biztonság érdekében várjon még egy órát.

A páralecsapódás megakadályozása

Ha a kamerát egy hideg helyröl bevisszük egy meleg helyre, tartsa azt egy feszesen bezárt műanyag táskában vagy valami hasonlóban 1-2 órán keresztül, mielött azt használná.

Ha a lencse bepárásodott

Kapcsolja be a kamkordert és várjon körülbelül egy órát, amíg az eléri megközelítőleg a környezete hőmérsékletét.

A videofejek szennyeződése és a megoldás

Ha a videofejek elszennyeződtek, a képminőség romlik.

A videofejek szennyeződésének jelei

• Ha a filmfelvevő bekapcsolásakor a [✗] jelzés látható.
• Ha elszennyeződött videofejekkel játssza le a kazetta műsorát, a tv készüléken a kép fehér zajsávokat tartalmaz. Ha a fejek igen erősen elszennyeződtek, nem látható kép.

A megoldás a következő:

Használjon videofej tisztító kazettát a fejek tisztítására. Gondosan járjon el a tisztító kazetta kezelési útmutatója szerint, mert a túlzott mértékű tisztítás a videofejek elkopását eredményezheti. Ha a lejátszott kép minősége a tisztítás után sem megfelelő ez azt jelentheti, hogy a videofejek elkoptak. Forduljon szakképzett szervizszakemberhez.

Javítás kérése előtt (problémák és megoldások)

Tápfeszültség ellátás

1: A kamera nem kapcsol be.

• Az akkumulátor vagy a váltóáramú adapter helyesen van csatlakoztatva? Ellenőrizze a csatlakozást. (-105-)
  2: A kamera automatikusan kikapcsolt.
• A 6 percnél tovább tartó felvételi szünet esetén automatikusan kíkapcsol a szalag védelmére és az akkumulátor energiájának megőrzésére. Az ebből az állapotból történő felvétel visszaálláshoz állítsa be a [CAMERA/OFF/VCR] kapcsolót [OFF] helyzetbe [CAMERA]. (-108-)

3: A kamera gyorsan kikapcsol.

• Le van merülve az akkumulátor? Ha a fennmaradó akkumulátor működési idő jelzőnek a [☐] jelzése villog, az akkumulátor lemerült, töltse fel. Töltse fel az akkumulátort vagy helyezzen be egy teljesen feltöltött akkumulátort. (-105-)
• Lecsapódás keletkezett? Ha a kamkordert hideg helyról meleg környezetbe viszi, páralecsapódás keletkezhet a belsejében. Ebben az esetben a kamera automatikusan kikapcsol és semmi más működés nem lehetséges, csak a kazetta kívétele. Várjon addíg, amíg a páralecsapódás jele eltünik (kb 2 -3 óra). (-131-)

Kazetta

1: A fennmaradó szalagidő jel nem helyes.

• A behelyezett kazetta szalaghossza helyesen lett választva? Válassza ki a helyes szalaghosszat. (-108-)
  2: A kamkorder és a kazeták egy repülötéren röntgen- vizsgálaton estek át. Befolyásolja ez a kazettákat?
• Nem, ennek nincs negatív hatása sem a kazettákra, sem a felvevőre.
  3: Ha egy olyan kazettát játszunk le, amely hosszú ideig volt tárolva, a kép torzulhat.
• A kazetta egy nem megfelelő helyen volt tárolva (piszkos, párás, forró, stb) vagy erősen mágneses tárgyak vagy berendezések közelében. Sajnos, itt nincs segítség. Mindíg helyesen tárolja a kazettákat. (-131-)

Felvétel

1: Nem jelenik meg kép a képkeresőben. (csak az NV-VZ17-nél)

• Az LCD folyadékkristályos kijelzős monitor nyitva van (kivéve ha az LCD folyadékkristályos kijelzős monitorral szemben veszünk fel). Biztosan zárja be a LCD folyadékkristályos kijelzős monitorort. (-127.)
  2: A kép a LCD folyadékkristályos kijelzős monitoron nem tiszta. (csak az NV-VZ17-nél)
• A képminőség nincs jól beállítva. Állítsa be a képminőséget. (-109-)
  3: Nem indul el a felvétel, ha nyomjuk a felvétel indító/állj gombot.
• A behelyezett kazetta védőlapkája ki van törve. Tegye be a kazettát érintetlen lappal. Vagy takarja le teljesen két réteg ragasztószalaggal. (-108-)
  4: A dátum/idő/cím jel nincs kiírva.
• Ez a [DATE/TITLE] gomb helytelen használatának következménye és/vagy a [MENU] gombénak. Nyomja meg a [MENU] gombot és állítsa be a kivánt dátum/idő/cím jelet. Utána nyomja meg a [DATE/TITLE] gombot úgy, hogy a dátum/óra/cím kijelzés megjelenjen. (-112-)

Lejátszás

1: Nem jelenik meg lejátszási kép, amikor nyomjuk a [▶] gombot.
- Be van a [CAMERA/OFF/VCR] kapcsoló állítva [VCR]-ra? Ha ez [CAMERA] helyzetbe van állítva, nem lehet lejátszani. (-121-)
2: A lejátszott kép torzult vagy zajcsíkokat tartalmaz.
• A kazettában a szalag laza. Húzza meg. (-107-)

Egyebek

- A videófejek piszkosak. Tisztítsa meg őket egy opcionális videófej tisztító kazettával. (-132-)

- A sávontartás nincs helyesen beállítva. Állítsa be helyesen a sávontartást. (-122-)

3: Nem szines a lejátszott kép.

- A TV-n a színbeállítás nem helyes. Állítsa be a szinszabályozást a TV-n.

Demonstrációs üzemmód

1: A felvevőgép demonstrációs üzemmódban marad.

- A demonstrációs üzemmód arra lett tervezve, hogy elmagyarázza a kamkorder sokoldalú funkcióit. Ennek az üzemmódnak a kikapcsolásához, állítsa a [CAMERA/OFF/VCR] kapcsolót [OFF]-ra és utána állítsa azt [CAMERA]-ra ismét, miközben nyomja a [■] gombot. Vagy állítsa a [DEMO MODE] -t az [OTHER FUNCTIONS] almenüben [OFF]-ra, (-111-)

Kifejezések magyarázata

■A fehéregyensúly (színárnyalat) beállítás elve

A videofelvételek a legkülönbözőbb fényforrások által megvilágított környezetekben készülnek, a napfénytől, mint természetes fényforrástól - a mesterséges fényforrások legkülönbözőbb fajtájáig, mint például a fénycső. Minden egyes fényforrás különböző színhőmérséklettel rendelkezik, és mindegyik kismértékben különböző színárnyalatot ad a tárgynak.

Az emberi szem könnyen alkalmazkodik az eltérő fajtájú megvilágításokhoz, és felismeri a különböző színű tárgyakat, különböző megvilágítások esetében is.

A felvevő szeme (lencse) nem tud alkalmazkodni a megvilágítás változásához. Ezért a fényforrástól függően a kép egy kékes vagy pirosas fénnyel lesz felvéve. A tárgy színei megvilágításának befolyása csökkentése érdekében szükséges egy beállítás, amit úgy hívnak, hogy fehér egyensúly.

Automatikus fehéregyensúly beállítás

Ez a kamkorder mind kézi, mind automatikus fehéregyensúly beállításaal rendelkezik. Ha a kamkordert teljesen automatikus felvételi üzemmódra kapcsolja, a kamkorder belső rendszere automatikusan meghatározza a fény színhőmérsékletét és megfelelően kompenzálja a tárgy szinárnyalatát. A fehér az az alapszín, ami által a szinárnyalat meg van határozva. Mivel ez a beállítási eljárás a fehér szinen alapul, ezt fehér egyensúly beállításnak nevezzük. Több fényforrás optimális beállítása tárolva van a kamkorder memóriájában. A beépített mikro komputer összehasonlítja a kamkorder előlapján elhelyezett fehéregyensúly érzékelőn keresztül érkező fény színhőmérsékletét a memóriában tárolt színhőmérsékletekkel és a legjobban hasonló színárnyalat-beállítást választja. Gondosan ügyeljen arra, hogy ne takarja le a fehéregyensúly érzékelőjét (-104-) a kezével, vagy más egyébbel.

Kézi fehéregyensúly beállítás

Ugyanez a kamkorder a memóriájában elraktározza a különféle fényforrásokhoz tartozó optimális beállítást a fehér szin korrekt megitéléséhez, de nem tud minden fényforrást másolni. Ezért az ilyen tipusú fények esetében történő felvételhez melyet nem lehet helyesen beállítani az automata fehér egyensúly beállítással, a manuális fehér egyensúly beállítást kell alkalmazni. (116-)

A fókuszbeállítás elve

Ha egy tárgyat nagyítón keresztül néz, és a nagyítót közelebb vagy távolabb mozgatja a szemétől talál egy olyan pontot, ahol a tárgyat a legtisztábban fogja látni. A fókuszálás vagy a fókusz (élesség) beállítás az, amikor a tárgy képét optimális élességgel és tisztasággal beállítják. A lencsének és annak a pontnak a távolságát ahol a fénysugarak találkoznak "fókusztávolságnak" nevezik, amely a lencse méretétől és alakjától függ. Az emberi szem is rendelkezik lencsével, és ha különböző távolságban lévő tárgyakat nézünk, ennek a lencsének az alakja automatikusan változik, hogy mindig tisztán lássuk a tárgyakat.

Automatikus fókuszbeállítás

A tárgy képe a lencsén keresztül lép be a kamerába és elektromos jellé változik át (videojel) a szalagra való felvételhez. Ennek a jelnek az alapján az automatikus fókusz beállítási rendszer automatikusan beállítja a fókusztávolságot a fókuszáló lencse előre-hátra mozgatásával.

A fókusz a kereső közepében lévő tárgyra állítódik be.

Egyebek

Specifikációk

Minőségtanúsítás, műszaki adatok

A2/1984 (III.10) BkM-IpM sz. együttes rendelet alapján—mint forgalmazó tanúsítjuk, hogy a kamkorderek megfelelnek az alábbi műszaki jellemzőknek:

VHS-C kamkorder

Információk az Ön biztonságának érdekében

Tápfeszültség:

7,2 V egyenfeszültség (akkumulátorról üzemeltetve)

11,0 V egyenfeszültség (hálózati tápegységröl üzemeltetve)

Teljesítményfelvétel

(akkumulátorról üzemeltetve): (NV-VZ17)

3,8 W (kereső használatával)

5,0 W (folyadékkristályú monitor használatával)

(NV-RZ17)

3,8 W

Formátum:

VHS-C kazetta

Felvételi/lejátszási idő:

LP: 2 óra, EC60 jelü kazettával

VIDEOJELLEMZÖK

Televízió rendszer:

CCIR; 625 sor, 50 félkép

PAL színrendszer

Kimeneti szint:

VIDEO OUT (PHONO);

1Vcs-cs, 75 ohm lezárás

AUDIOJELLEMZÓK

Kimeneti szint/impedancia:

AUDIO OUT (PHONO); -6 dBV (47 kohm

terhelésnél)/ kisebb mint 1 kohm

Hangsáv:

1 sáv (normál – mono sáv)

Képfelvevő eszköz:

1/6 inch CCD eszköz

Objektív:

18:1 motoros zoom (optikai tartomány)

F1,8

Fókusztávolság: 3,1-55,8 mm

Digitális Al autófókusz/automatikus

lencsenyilás szabályozással

Szüröátmérő; 37 mm

Monitor (csak az NV-VZ17-nél):

2,5 inch színes folyadékkristályú monitor (LCD)

Képkereső:

0,24-inches elektronikus képkereső

Normál megvilágítás:

1.400 lx

Működési hőmérséklettartomány:

0^ C-40^ C

Működési légnedvességtartomány:

10%-80%

Tömeg:

(NV-VZ17)

kb. 900 g (akkumulátor nélkül)

(NV-RZ17)

Kb. 810 g (akkumulátor nélkül)

Méretek:

(NV-VZ17)

Kb. 88 (szél.)×118 (mag.)×241 (mély.) mm

(NV-RZ17)

Kb. 81 (szél.)×118 (mag.)×241 (mély.) mm

Hálózati tápegység

Információk az Ön biztonságának

érdekében

Tápfeszültség:

AC 110-240 V, 50/60 Hz

Teljesítményfelvétel:

14 W

Egyenfeszültség kimenet:

DC 11,0 V, 1,0 A

Tömeg:

kb. 140 g

(hálózati csatlakozókábel nélkül)

Méretek:

Kb. 60 (szél.)×32 (mag.)×97 (mély.) mm

A megadott tömegek és méretek hozzávetőleges értékek.

A változtatás jogát a gyártó előzetes bejelentés nélkül fenntartja magának.

Tárgymutató

Numerics

0 Lux éjszakai látó funkció 120

A

AE program 115

Akkumulátor 105

Alacsony fényű üzemmód 115

B

Beszúrásos szerkesztés 124

C

Cím 120

Címkijelzés lejátszáskor.... 122

D

Dátum/Idő/cím kijelzése 112

Dátum-/időbeállítás 111

Digitális blende.... 118

Digitális hatások 118

Digitális zoom 118

F

Fekete & fehér mód 118

Felvétel ellenőrzése 113

Felvétel készítése saját magáról.... 113

Figyelmeztetés/ vészjelzés.... 127

G

Gyors képkeresés előre irányban.... 122

Gyors képkeresés vissza irányban.... 122

H

Hálózati tápegység 105

Hangerösség 121

Háttérfénykompenzáció 114

■

Intervallumfelvétel.... 119

K

Kamerakeresés.... 113

Kék üzemmód 118

Képkereső 109

Kézi fehéregyensúly beállítás 116

L

LCD (folyadékkristályos kijelző) monitort....109

Lejátszási digitális blendézés (úsztatás).... 123

Lejátszási digitális effektusok.... 122

M

Manuális fókusz.... 117

Manuális írisz 117

Manuális sávontartás.... 122

Másolás 125

Memóriamegállítás 126

Mozaik üzemmód 118

Mozgásérzékelés 119

N

Negativ üzemmód 118

P

Páralecsapódás 131

Pontfényes üzemmód.... 116

Portré üzemmód 115

S

SIS 114

SP/LP üzemmód.... 112

Sport üzemmód 115

Surf és hó üzemmód 116

Szalagszámláló kijelzés.... 126

Szépia üzemmód.... 118

Szétnyújtós üzemmód 118

Szolarizációs üzemmód.... 118

T

TBC 121

U

Úsztatás.... 114

Utóhangosítás 124

v

Vörös üzemmód 118

z

Zoom 114
