Termék típusa	Elektromos vízmelegítő
Modell	FTG50SMC6
Márka	Gorenje
Űrtartalom	50 liter
Teljesítményfelvétel	2000 W
Feszültség	230 V / 50 Hz
Méretek (Sz x Mé x Ma)	400 x 400 x 800 mm
Tömeg	20 kg
Beépítés típusa	Függőleges, falra szerelhető
Fűtőelem	Merülő, réz burkolat
Termosztát	Állítható, 30-75°C
Biztonsági jellemzők	Hőbiztosíték, nyomáshatároló szelep, korróziógátló anód
Energiahatékonysági osztály	C
Szigetelés	Poliuretán hab, 50 mm
Vízcsatlakozás	1/2 hüvelyk BSP, hidegvíz bemenet és melegvíz kimenet
Maximális üzemi nyomás	8 bar
Karbantartás	Az anód és a nyomásszelep éves ellenőrzése; vízkőtelenítés szükség szerint
Vezérlőpanel	Termosztát gomb jelzőfénnyel
Garancia	2 év (gyártó)
Tartozékok	Falikonzolok, biztonsági szelep, használati utasítás

Gyakran ismételt kérdések - FTG50SMC6 GORENJE

Hogyan szereljem fel a Gorenje FTG50SMC6 vízmelegítőt?

A beszerelést szakembernek kell végeznie. Győződjön meg arról, hogy a fal elbírja a súlyt, csatlakoztassa a hidegvíz- és elektromos ellátást a helyi előírások szerint. A készüléket nyomáshatároló szeleppel kell felszerelni.

Mi a termosztát ajánlott hőmérséklet-beállítása?

Az optimális energiahatékonyság és a forrázás elkerülése érdekében állítsa a termosztátot 50-60°C közé. Magas igény esetén a 65-75°C elfogadható, de növeli az energiafogyasztást és a vízkőképződést.

Milyen gyakran kell karbantartanom a vízmelegítőmet?

Éves karbantartás javasolt: ellenőrizze a védőanódot, és cserélje ki, ha erősen korrodált. Továbbá tesztelje a nyomáshatároló szelepet, és öblítse ki a tartályt, ha üledék felhalmozódásra gyanakszik.

Miért szivárog víz a nyomáshatároló szelepből?

Ez normális fűtés közben, ha a nyomás meghaladja a szelep beállítását (8 bar). A folyamatos csepegés azonban hibás szelepre vagy túlzott nyomásra utal. Cserélje ki a szelepet, ha hibás.

Mit jelent a termosztát jelzőfénye?

A jelzőfény világít, amikor a fűtőelem aktív. Kialszik, amikor a víz eléri a beállított hőmérsékletet. Ha folyamatosan ég, a termosztát hibás lehet.

Felszerelhetem a vízmelegítőt vízszintesen?

Nem, az FTG50SMC6 kizárólag függőleges falra szerelésre készült. A vízszintes beépítés károsíthatja a fűtőelemet és hibás működést okozhat.

Mennyi idő alatt melegíti fel a vizet?

Egy 2000W-os fűtőelemmel 50 liter víz 15°C-ról 60°C-ra való felmelegítése körülbelül 75 percet vesz igénybe. A tényleges idő a bemeneti hőmérséklettől és a beállított hőfoktól függ.

Mennyi a védőanód élettartama?

Általában 2-5 év, a vízkeménységtől függően. Évente ellenőrizze, és cserélje ki, ha több mint 50%-ban elfogyott, hogy megvédje a tartályt a korróziótól.

A termosztát gombját nehéz elforgatni – ez normális?

Enyhe ellenállás normális a belső mechanizmus miatt. Ha beragadtnak tűnik, ne erőltesse; hívjon szakembert, nehogy károsodjon a termosztát.

Hol találok alkatrészeket az FTG50SMC6-hoz?

Az alkatrészek, mint a védőanódok, termosztátok, fűtőelemek és szelepek, elérhetők az engedélyezett Gorenje szervizközpontokban vagy online kereskedőknél a modellszám használatával.

HASZNÁLATI ÚTMUTATÓ FTG50SMC6 GORENJE

A készüléket 8 éven aluli gyerekek, csökkent fizikai, érzékszervi vagy szellemi képességű, valamint hiányos tapasztalattal vagy tudással rendelkező személyek kizárólag felügyelettel használhatják, illetve amennyiben megfelelő ismeretekkel rendelkeznek a készülék biztonságos használatáról és az esetleges veszélyekről.
Gyermekek ne játsszanak a készülékkel.
Gyermekek ne végezzenek tisztítási és karbantartási műveleteket felügyelet nélkül.
A készülék telepítését szakembernek kell elvégeznie az érvényben lévő előírásokkal összhangban és a gyártó utasítása szerint.
A bojler hidegvíz-vezetékére kötelező a 0,6 MPa (6 bár), 0,9 MPa (9 bár) vagy 1,0 MPa (10 bár) névleges víznyomásra alkalmas biztonsági szelep beépítése (lásd a készülék adattáblázatát), amely megakadályozza, hogy a bojlerben a megengedettnél 0,1 MPa-lal (1 bárral) magasabb nyomás lépjen fel.
A biztonsági szelep nyílásából víz csöpöghet, ezért nyitva kell hagyni a légtér felé.
A biztonsági szelep kifolyócsöve függőlegesen lefelé és fagymentes helyre kerüljön.
A biztonsági szelep megfelelő működése érdekében rendszeres ellenőrzést kell végezni, amely során eltávolítjuk a vízkövet és ellenőrizzük a szelep működőképességét.
A bojler és a biztonsági szelep közé elzáró szelepet nem szabad beszerelni, mivel ezzel megakadályozza a bojler nyomásvédelmét!
Elektromos csatlakozás előtt a bojlert fel kell tölteni vízzel!
Arra az esetre, ha a hőfokszabályozó meghibásodna, a bojler egy másodlagos hőkorlátozóval van ellátva. A hőfokszabályozó meghibásodása esetén a bojlerben lévő víz hőmérséklete a biztonsági előírásokkal összhangban elérheti a 130 °C-t. A vízvezeték kialakításánál ezért figyelembe kell venni az említett hőmérsékleti túlterhelés veszélyét.
Amennyiben a bojlert lekapcsolja az áramról, fagyveszély esetén azt ki kell üríteni.
A falra függőlegesen felszerelt bojlerból a vizet a hidegvízvezetéken kell kiengedni. Erre a célra javasolt a biztonsági szelep és a hidegvízvezeték közé egy T-idom beépítése leeresztő szeleppel. A vízszintesen felszerelt bojler ürítését csak meghatalmazott szakember végezheti el.
Kérjük, hogy a meghibásodott bojlert ne javítsa egyedül, hanem értesítse a legközelebbi meghatalmazott szervizszolgálatot.

Tisztelt Vevő, köszönjük, hogy a mi termékünket választotta. A BOJLER BEÉPÍTÉSE ÉS HASZNÁLATA ELŐTT KÉRJÜK, GONDOSAN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT.

A bojler az érvényben lévő szabványokkal összhangban készült és hivatalosan tesztelt, valamint biztonsági és elektromágneses összeférhetőségre vonatkozó tanúsítvánnyal rendelkezik. A bojler alapvető műszaki jellemzőit a bojler aljára, a bekötőcsövek közelében elhelyezett adattáblázat tartalmazza. A bojler víz- és elektromos hálózatra való csatlakoztatását kizárólag szakképzett személy végezheti el. A bojler belsejében történő javításokat, a vízkőeltávolítást, valamint a korrózióvédelmet szolgáló aktív anód ellenőrzését vagy cseréjét kizárólag meghatalmazott szervizszolgálat végezheti.

BEÉPÍTÉS

A bojlert lehetőleg a melegvíz-használati helyek közelébe telepítse. Amennyiben a készüléket fürdőkáddal vagy zuhanyzóval egy helyiségbe szereli be, kötelezően figyelembe kell venni az IEC 60364-7-701 (VDE 0100, Teil 701) szabványok előírásait. A falra minimum 8 mm-es csavarral kell rögzíteni. Gyengébb falak esetén a rögzítés helye megfelelő erősítést igényel. Az FTG 30 E5 bojlert csak függőlegesen, a többit pedig függőlegesen vagy vízszintesen lehet a falra szerelni, miközben ez utóbbiaknál a csatlakozó vezetékeket balra kell fordítani. Estleges későbbi szervizbeavatkozások miatt javasoljuk, hogy a bojlert a szerelési méretekkel összhangban szerelje fel. (lásd az 1. és a 2. sz. ábrát).

1. ábra: Függőleges felszerelés a falra (érvényes az FTG 30 E5, FTG 50 E5, FTG 80 E5, FTG 100 E5)

*G3/4 - csak az 1,0 MPa-os kivitelezésnél

1. ábra: Vízszintes felszerelés a falra (érvényes az FTG 50 E5, FTG 80 E5, FTG 100 E5)

	A B C D
FTG 30 E5	635 515 150 250
FTG 50 E5	920 765 185 500
FTG 80 E5	1350 1195 185 930
FTG 100 E5	1635 1365 300 1100

A bojler csatlakoztatási és felszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler csövein a hideg- és a melegvízvezetékek különböző színekkel vannak megjelölve. A hideg víz kékkel, a meleg pedig pirossal.

A bojlert a vízhálózatra kétféleképpen csatlakoztathatjuk. A zárt (nyomás alatti) rendszerű csatlakoztatás lehetővé teszi a több, a nyílt rendszerű pedig csak egy vízvételi hely kialakítását. A kiválasztott csatlakoztatási rendszertől függően megfelelő keverőcsaptelepet kell beépíteni.

A zárt (nyomás alatti) rendszerű csatlakoztatás esetén (3. ábra) a vízvételi helyeken keverőcsaptelepet kell beépíteni. A bojler biztonságos működése érdekében a hidegvízvezetékre biztonsági szelepet vagy együttest kell beépíteni, amely megakadályozza, hogy a bojlerben a megengedettnél 0,1 MPa-lal (1 bárral) magasabb nyomás lépjen fel. A biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell kifúvócsonkkal, amelyet nyitva kell hagyni. Vízmelegítés közben a bojlerben a nyomás a biztonsági szelepben beállított határig növekedik. Mivel nem lehetséges a víz visszaáramlása a vízhálózat felé, a biztonsági szelep nyílásából víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval le lehet vezetni a lefolyóba. A biztonsági szelep kifolyója alá helyezett elvezető cső függőlegesen lefelé és fagymentes helyre kerüljön.

Amennyiben el akarja kerülni a biztonsági szelepböl csöpögő víz miatti esetleges kellemetlenséget, a hidegvízvezetékre tágulási tartályt kell elhelyezni, amelynek térfogata a bojler legalább 5 százalékát teszi ki.

A biztonsági szelep megfelelő működése érdekében rendszeres ellenőrzést kell végezni, amely során eltávolítjuk a vízkövet és ellenőrizzük a szelep működőképességét. Ellenőrzéskor a kar elmozdításával vagy a szelep anyacsavarjának lecsavarásával (a szelep típusától függően) ki kell nyitni a biztonsági szelep kifolyóját. Ha a csövön kifolyik a víz, ez annak a jele, hogy a szelep hibátlanul működik.

Nyílt rendszer esetén (4. ábra) a hidegvízvezetéknél visszacsapó szelepet kell beépíteni, amely vízszünet esetén megakadályozza a víz kifolyását. Ennél a rendszernél csak átfolyó keverő csaptelepet lehet beépíteni. Bojlerben melegítéssel a víz térfogata megnövekedik, ez pedig csöpögést okozhat a keverőcsaptelep csövéből. A csaptelepkar erős meghúzásával a csöpögést nem lehet megakadályozni, inkább csak a csaptelep rongálódik meg.

1. ábra: Zárt (nyomás alatti) rendszer

1. ábra: Nyílt (nyomás nélküli) rendszer

KELLÉKEK

1 Keveröcsaptelep (nyomás alatti)
2 Tágulási tartály
3 Biztonsági szelep a - Ellenőrző szelep b - Visszacsapó szelep
4 Tölcsér kifolyóra való csatlakozással
5 Ellenőrző szerelvény
6 Nyomáscsökkentő (redukciós) szelep
7 Elzáró szelep
8 Visszacsapó szelep
9 Átfolyó keverőcsaptelep
H Hideg víz
T Meleg víz

A bojler és a biztonsági szelep közé tilos az elzáró szelep beépítése, mert ezzel megakadályozza a bojler nyomásvédelmét!

Amennyiben a vízhálózat nyomása a névlegesnél alacsonyabb, a bojlert a ház vízhálózatára nyomáscsökkentő (redukciós) szelep nélkül is rá lehet kapcsolni. Ha viszont a hálózat nyomása meghaladja a névlegeset, kötelező a nyomáscsökkentő (redukciós) szelep beépítése.

Elektromos csatlakozás előtt a bojlert fel kell tölteni vízzel!

Az első feltöltésnél a keverőcsaptelepen nyissa fel a melegvízcsapot. A szerelvényt hagyja addig nyitva, amíg a bojler meg nem telik és a keverőcsaptelep kifolyócsövén el nem kezd folyni a víz.

ELEKTROMOS HÁLÓZATRA VALÓ CSATLAKOZTATÁS

Az elektromos hálózatra való csatlakoztatás előtt a bojlerba egy, legalább 1,5 mm² (H05VV-F 3G 1,5 mm²) átmérőjű villanyszerelési vezetéket kell beszerelni, ezért először el kell távolítani a védőfedelet.

A pólusok hálózattól való elválasztásához szükséges készüléket az elektromos rendszerbe a beszerelésre vonatkozó nemzeti előírásoknak megfelelően kell beépíteni.

1. ábra: A védőfedél eltávolítása

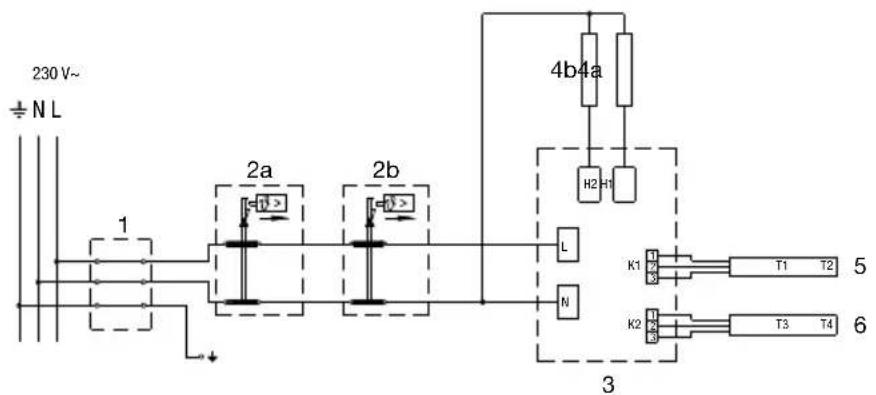

1. ábra: Elektromos bekötés vázlata

KELLÉKEK

1 Csatlakozó kapocs

2a Bimetál biztosíték

2b Bimetál biztosíték

3 Elektromos szabályzó

4a Fütötest (1000 W vagy 1600 W)

N Semleges (nulla) vezető

± Védövezető

FIGYELEM: A bojler belsejébe történő beavatkozás előtt a készüléket feltétlenül le kell kapcsolni az elektromos hálózatról! A beavatkozást kizárólag szakképzett személy végezheti!

A BOJLER HASZNÁLATA

A víz- és elektromos hálózatra való csatlakoztatása után a bojler készen áll a használatra. Az áramellátásra való csatlakoztatáskor a bojler készenléti állapotba kapcsol. Ebben az állapotban a víz hőmérsékletét 10 °C-on tartja.

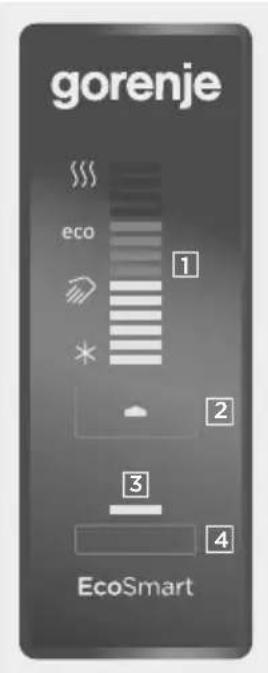

KELLÉKEK

1 - a tényleges/beállított vízhőmérséklet kijelzője, hibajelzés
2 - On/Off gomb, hömérséklet beállítása
3 - a „SMART” funkció működésének jelzője
4 - gomb a „SMART” funkció be/kikapcsolására

1. ábra: Vezérlópult

A bojler „EcoSmart” elektromos szabályzóval rendelkezik, amely lehetővé teszi a vízhömérséklet beállítását, kimutatását, a hibadiagnosztikát és az okos módban való működést, amivel csökkentheti az energiafogyasztást.

A bojler be-/kikapcsolása

A bojler bekapcsolásához hosszabban (3 másodpercig) nyomja a 2 gombot. Ha a 2 gombot újból hosszabb ideig (3 másodpercig) nyomja, a bojler átkapcsol a készenléti állapotba.

A bojler működése - kézi beállítás

A hömérsékletet úgy állítjuk be, hogy a 2 gombot addig nyomjuk, míg el nem érjük a kívánt hömérsékletet (az előállított hömérséklet 57 °C).

* - Fagy elleni védelem, a hömérséklet kb. 10 °C.
- Vízhőmérséklet kb. 35 °C.
eco - Vízhőmérséklet kb. 57 °C.
- Vízhőmérséklet kb. 75 °C.

Amikor eléri a maximális szintet "", a 2 gomb következő megnyomásával visszakerül a kezdeti állapotba *. Javasoljuk az " "pozíció beállítását, ami a leggazdaságosabb; ebben a pozícióban a vízhőmérséklete kb. 57 °C, a vízkő kibocsátása és a hőveszteség pedig sokkal kisebb, mint a magasabb hőmérsékletre történő beállításnál.

A vízhőmérsékletet a bojlerban az 1-es jelző mutatja.

Amennyiben a bojlert hosszabb ideig nem használja, a tartalmát a fagyástól úgy védi meg, hogy a hömérsékletet a "* pozícióba állítja. Így a készülék a vízhőmérsékletet kb. 10 °C -on tartja.

A bojler működése "EcoSmart" módban

Ez a mód főleg akkor jó, ha viszonylag állandó melegvíz-fogyasztási szokásai vannak (például: zuhanyzás minden nap körülbelül ugyanabban az időpontban). A bojler működéséhez „EcoSmart” módszerben el kell indítani a felvétel funkciót. A felvétel közben az elektromos hőszabályzó megjegyzi az Ön szokásait, amelyeket később a vízmelegítésnél figyelembe vesz. A felvétel 7 napig tart. Az „EcoSmart” működési módszer csökkenti az energiafogyasztást.

• A 4 gomb megnyomásával elindítja a felvételt, ami 7 napig tart. Utána a rögzített mód automatikusan elindul. A felvétel és a bojler „EcoSmart” módszerben való működése alatt a 3-as számú zöld lámpa világít.
• A 4-es gomb újbóli megnyomásával kikapcsolja a felvételt vagy az „EcoSmart” módszer működését. A bojler visszakapcsol az alap működési módba. A vizet a beállított hőmérséklet szerint melegíti.
• Az „EcoSmart” módot úgy kapcsoljuk ismét be, hogy megnyomjuk a 4-es gombot. Ha a működési mód már rögzített (a felvétel nem volt félbeszakítva), az elindul, ellenkező esetben elkezdődik egy új, 7 napos felvétel. A művelet alatt a 3-as zöld lámpa világít.
• Amennyiben az elektromos hőszabályozó már rögzítette a vízfogyasztási szokásokat és azok közben megváltoznak, új felvételt kell indítani. Ezt úgy teheti meg, hogy hosszabb ideig nyomja a 4-es gombot. A felvétel ismét 7 napig tart.

Ha víz hőmérséklete a bojlerban 14 napon belül nem éri el a 65 °C-t, bekapcsolódik az antilegionella funkció és a vizet 70 °C-ra melegíti fel, majd ezt a hőmérsékletet 120 percig fenntartja.

Hibakijelzés

Hiba esetén a jelzőn a lámpák elkezdenek villogni.

Híba A hiba leírása Jelzés Megoldás
E1 • Híba a hőérzékelőn		• Az ellenőrző lámpák 2x gyors, ismétlődő villanása a kijelzőn.	• Hívja a szervizt (a bojler nem működik).
E5	• Túlmelegedés (hőmérséklet >90 °C)	• Az ellenőrző lámpák 3x gyors, ismétlődő villanása a kijelzőn.	• Ahogy a hőmérséklet a beállított alá csökken, a hiba automatikusan kitörlődik.• Amennyiben a hiba megismétlődne, hívja a szervizt.
E44 • Száraz bekapcsolás		• Az ellenőrző lámpák 4x gyors, ismétlődő villanása a kijelzőn.	• A bojlert töltse fel vízzel.• Ha a bojlert kikapcsolja, ill. 3 másodpercig nyomja a gombot, a hiba automatikusan kitörlődik.

A bojler ürítése

Ha a bojlert lekapcsolja az áramról, fagyveszély esetén a vizet ki kell üríteni. A függőlegesen felszerelt bojler vizét a hidegvízvezetéken kell kiengedni. Erre a célra javasolt a biztonsági szelep és a hidegvízvezeték közé egy T-idom beépítése leeresztő szeleppel. Ürítés előtt a bojlert le kell kapcsolni az áramról, kinyitni a keverőcsaptelepen lévő melegvízcsapot és kiereszteni a meleg vizet. Amikor a bojlerben a víz kihül, le kell zárni a hidegvízvezeték szelepét és lecsavarni a melegvízlefolyón lévő mozgatható csövet. A bojlert most ki lehet üríteni a hidegvízvezeték leeresztő szelepén. A kiürítés után a bojlerban még marad kisebb mennyiségű víz. Az újbóli felöltésnél javasoljuk, hogy nyissa meg a keverőcsaptelepet úgy, hogy meleg vízre legyen állítva, és a vizet hagyja folyni legalább 2 percig (a vízsugár legyen egyenletes, közepes intenzitású és ceruzavastagságú).

A vízszintesen felszerelt bojler ürítését csak meghatalmazott szakember végezheti el.

KARBANTARTÁS

A bojler külsejét puha ronggyal és lágy, folyékony, sima lakkozott felületekre alkalmas tisztítószerekkel kell tisztítani. Nem javasolt az alkoholt vagy abrazív anyagokat tartalmazó tisztítószerek használata.

A rendszeres szervizellenőrzés biztosítja a bojler hibátlan működését és hosszú élettartamát. A korrózió elleni garancia csak az előírt rendszeres anód-elhasználódás ellenőrzése esetében érvényes. A rendszeres ellenőrzések közti időszak nem haladhatja meg a garancialapon feltüntetett időszakot. Az ellenőrzéseket csak meghatalmazott szervizszolgálat végezheti, amely az eseményt a garancialapon is rögzíti. A vizsgálat során ellenőrzi az antikorróziós anód elhasználódását és szükség esetén eltávolítja a vízkövet, amelynek lerakódása a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függ. A következő vizsgálat időpontját a szervizszolgálat a megállapított állapot alapján javasolja.

Kérjük, hogy a meghibásodott bojlert ne javítsa egyedül, hanem értesítse a legközelebbi meghatalmazott szervizszolgálatot.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Típus		FTG30 E5	FTG50 E5	FTG80 E5	FTG100 E5
Meghatározott terhelési profil S M M L
Energiahatékonysági osztály 1)		B B B C
Energiahatékonyság a víz melegítésénél (ηwh) 1)	[%] 36,2	40,4 39,5 39,8
Energiafogyasztás éves szinten 1)	[kWh] 509	1270 1298 2572
Energiafogyasztás napi szinten 2)	[kWh] 3,11	7,366 7,837 13,42
Hőfokszabályozó hőmérsékletének beállítása		ECO
„smart” érték 3)		1	1	1	1
Energiafogyasztás heti szinten okos módban	[kWh]	13,39 24,73	26,18	50,14
Energiafogyasztás heti szinten okos mód nélkül	[kWh]	17,49	31,58	34,62 57,39
Térfogat	[l]	28,3 48,7	77,9 98,1
Kevert víz mennyisége 40 °C-nál V40 2)	[l]		72,5 122,9	149
Névleges nyomás	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Súly / vízzel teli	[kg]	22/52	31/81	48/128	58/158
A kazán korrózióvédelme Zománc / Mg anód		• / • • / •	• / • • / •
Túlmelegedés elleni védelem		•	•	•	•
Száraz bekapcsolás elleni védelem		•	•	•	•
Csatlakoztatási terhelés	[W]	2000		2600
Fűtőtestek száma és ereje	[W]	2 x 1000		1 x 1600, 1 x 1000
Feszültség	[V-]	230
Védelmi osztály		I
Védelmi fok		IP24
Felfűtési idő 10°C-ről 65°C-ra	[h]	1 12	2 02	2 33	3 12
Csomagolás méretei	[mm]	350 x 560 x 715	350 x 560 x 1000	350 x 560 x 1430	350 x 560 x 1715

A táblázatban felsorolt adatok a falra függőlegesen felszerelt bojlerra érvényesek.
¹ EU Bizottsági rendelet 812/2013; EN 50440
2) EN 50440
3) Az energiahatékonyság és az energiafogyasztás adatai kizárólag az okos működés alkalmazásánál érvényesek.

FENNTARTJUK AZ OLYAN VÁLTOZTATÁSOK JOGÁT, AMELYEK A KÉSZÜLÉK MÜKÖDÉSÉT NEM BEFOLYÁSOLJÁK.

A használati útmutató elérhető a http://www.gorenje.com címen lévő honlapunkon is.
