Тип продукт	Електрически бойлер
Модел	FTG50SMC6
Марка	Gorenje
Капацитет	50 литра
Консумация на енергия	2000 W
Напрежение	230 V / 50 Hz
Размери (Ш x Д x В)	400 x 400 x 800 mm
Тегло	20 кг
Тип монтаж	Вертикален, стенен монтаж
Нагревателен елемент	Потопен, медна обвивка
Термостат	Регулируем, 30-75°C
Предпазни функции	Термично изключване, предпазен клапан, антикорозионен анод
Клас на енергийна ефективност	C
Изолация	Полиуретанова пяна, 50 мм
Водна връзка	1/2 инч BSP, вход за студена вода и изход за гореща вода
Максимално работно налягане	8 бар
Поддръжка	Годишна проверка на анода и предпазния клапан; обезмасляване при необходимост
Контролен панел	Копче на термостата с индикаторна лампа
Гаранция	2 години (производител)
Включени аксесоари	Стенни скоби, предпазен клапан, ръководство за употреба

Често задавани въпроси - FTG50SMC6 GORENJE

Как да инсталирам бойлера Gorenje FTG50SMC6?

Инсталацията трябва да се извърши от квалифициран специалист. Уверете се, че стената може да издържи теглото, свържете към водопровод за студена вода и електрическо захранване според местните норми. Уредът трябва да бъде оборудван с предпазен клапан за налягане.

Каква е препоръчителната настройка на температурата за термостата?

За оптимална енергийна ефективност и предотвратяване на изгаряния, настройте термостата между 50-60°C. При голямо търсене 65-75°C е приемливо, но увеличава консумацията на енергия и образуването на котлен камък.

Колко често трябва да извършвам поддръжка на моя бойлер?

Препоръчва се годишна поддръжка: проверете жертвен анод и го сменете, ако е силно корозирал. Също така тествайте предпазния клапан за налягане и изплакнете резервоара, ако се подозира натрупване на утайка.

Защо изтича вода от предпазния клапан за налягане?

Това е нормално по време на нагряване, ако налягането надвиши настройката на клапана (8 bar). Въпреки това, непрекъснато капене показва дефектен клапан или прекалено високо налягане. Сменете клапана, ако е дефектен.

Какво означава индикаторната лампа на термостата?

Индикаторната лампа светва, когато нагревателният елемент е активен. Изгасва, когато водата достигне зададената температура. Ако остане постоянно включена, термостатът може да е дефектен.

Мога ли да монтирам бойлера хоризонтално?

Не, FTG50SMC6 е проектиран само за вертикален стенен монтаж. Хоризонталната инсталация може да повреди елемента и да доведе до неправилна работа.

Колко време отнема загряването на водата?

С 2000W елемент загряването на 50L от 15°C до 60°C отнема приблизително 75 минути. Действителното време зависи от температурата на входящата вода и зададената точка.

Какъв е животът на жертвения анод?

Обикновено 2-5 години, в зависимост от твърдостта на водата. Проверявайте ежегодно и сменете, когато е консумиран над 50%, за да защитите резервоара от корозия.

Копчето на термостата се върти трудно – нормално ли е това?

Леко съпротивление е нормално поради вътрешния механизъм. Ако усещате, че е заклещено, не го насилвайте; свържете се с техник, за да избегнете повреда на термостата.

Къде мога да намеря резервни части за FTG50SMC6?

Резервни части като аноди, термостати, нагревателни елементи и клапани са налични от оторизирани сервизни центрове на Gorenje или онлайн търговци, като използвате номера на модела.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FTG50SMC6 GORENJE

Този уред може да бъде използван от деца на възраст над 8 години, както и от лица с ограничени физически, сетивни или умствени способности, или от такива с недостатъчен опит и познания, ако са наблюдавани или инструктирани относно използването на уреда по безопасен начин и разбират потенциалните опасности.
! Децата не бива да си играят с уреда.
Почистването и поддръжката на уреда не бива да се извършва от деца ако не са под наблюдение.
Монтажът трябва да се извърши в съответствие с действащите наредби и инструкциите на производителя като е необходимо да се извърши от квалифициран инсталатор.
При затворена система под налягане на входната тръба на водонагревателя е необходимо да се монтира предпазен вентил с номинално налягане 0,6 MPa (6 bar), 0,9 MPa (9 bar) или 1,0 MPa (10 bar) (вж. табелката), който предотвратява повишаването на налягането в котела с повече от 0,1 MPa (1 bar) над номиналното.
От изходния отвор на предпазния вентил може да капе вода, затова той трябва да бъде отворен към атмосферата.
Изходът на предпазния вентил трябва да бъде насочен надолу и да е в зона, която не замръзва.
За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран.
Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!
Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!
Водонагревателят е защитен с допълнителна термична защита в случай на отказ на термостата. В случай на отказ на термостата водата във водонагревателя може да достигне температура до 130 ° С в съответствие със стандартите за безопасност. При извършване на водопроводни работи е задължително да се има предвид възможността от температурно претоварване.
Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него.
Водата от водонагревател, прикрепен вертикално на стената се източва през входната тръба на водонагревателя. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба. Източването на водонагревател, прикрепен вертикално на стената, може да се извърши само от оторизиран сервисен център.
Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервисен център за целта.

Уважаеми клиенти, благодарим Ви за покупката на нашия продукт. МОЛЯ, ПРЕДИ ИЗВЪРШВАНЕТО НА МОНТАЖА И ПЪРВАТА УПОТРЕБА НА ВОДОНАГРЕВАТЕЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО УПЪТВАНЕТО.

Водонагревателят е изработен в съответствие с действащите стандарти и єофициално тестван, разполага със сертификати за безопасност и за електромагнитна съвместимост. Неговите основни технически характеристики са посочени на табелката, залепена на дъното на водонагревателя в близост до тръбите за свързване. Свързването на водонагревателя с водопроводната и електрическата мрежа трябва да се извърши от квалифициран за целта специалист. Работите по неговата вътрешност с цел извършване на ремонти, отстраняването на котлен камък и проверките или смяната на антикорозионния предпазен анод могат да бъдат извършвани само от оторизирани сервиси.

МОНТАЖ

Инсталирайте водонагревателя колкото е възможно по-близо до мястото на потребление. Ако монтирате водонагревателя в помещение, в което има вана или душ, задължително трябва да спазите изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Прикрепете го към стената с болтове за стенен монтаж с номинален диаметър поне 8 мм. Стена с ниска носимоспособност е нобходимо да се укрепи на мястото на прикрепване. Водонагревателят FTG 30 E5 може да се монтира на стена само вертикално, докато останалите водонагреватели може да бъдат монтирани както вертикално, така и хоризонтално към стената като при хоризонталния монтаж е задължително свързващите тръби да са обърнати наляво. С оглед на евентуалните последващи процедури за ремонт Ви препоръчваме да монтирате водонагревателя в съответствие с монтажните му размери (виж фиг. 1 и фиг. 2).

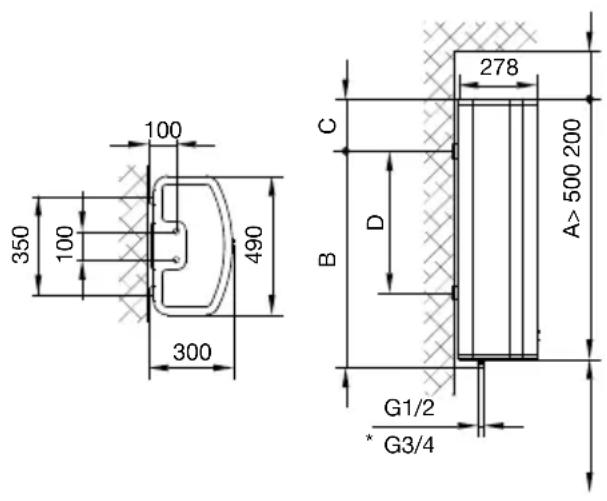

Фиг. 1: Вертикален стенен монтаж (важи за FTG 30 E5, FTG 50 E5, FTG 80 E5, FTG 100 E5)

Размери за свързване и монтаж на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входната и изходната тръба на водонагревателя са обозначени с цвят. Входната тръба за студена вода е обозначена със синьо, а изходната тръба за топла вода с червено.

Водонагревателят може да се свърже с водопроводната мрежа по два начина. Свързването със затворена система под налягане позволява потреблението на вода на повече от няколко места. Отворената система, която не е под налягане позволява потреблението на вода само на едно място. В зависимост от избраната система за свързване трябва да монтирате подходяща смесителна батерия.

При затворена система под налягане (фиг. 3) е необходимо използването на смесителна батерия за налягане. За безопасната експлоатация на водонагревателя е необходимо на входната тръба да се монтира предпазен вентил или група, който предотвратява повишаването на налягането в котела с повече от 0,1 МРа (1 бар) над номиналното. Отвора за изтичане на предпазния вентил задължително трябва да се извежда към атмосферата. При нагряване на водата във водонагревателя, налягането на водата в котела се повишава до граничното, зададено с предпазния вентил. Тъй като връщането на водата обратно към водопроводната мрежа е възпрепятствано, е възможно да капе вода от отвора за дренаж на предпазния вентил. Може да насочите капещата вода към канала с помощта на специален накрайник, който се монтира под предпазния вентил. Дренажната тръба под отвора на предпазния вентил трябва да бъде монтирана в посока право надолу, и в среда, където няма замръзвания.

В случай, че желаете да избегнете капенето на вода от предпазния вентил, трябва да инсталирате на входната тръба на водонагревателя разширителен съд с вместимост поне 5% от обема на водонагревателя.

За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран. При проверка е необходимо с придвижване на дръжката или отвиване на гайката на вентила (в зависимост от типа вентил) да се стартира източване от предпазния вентил. През отвора на вентила трябва да потече вода, което означава, че вентилът работи безотказно.

При отворена система, която не е под налягане, (фиг. 4) е необходимо на входа за студена вода към водонагревателя да се монтира еднопосочен вентил, който не позволява изтичането на вода от котела в случай на спиране на водата в мрежата. При тази система на свързване е позволено монтирането само на проточен смесител. Обемът на водата във водонагревателя се увеличава поради загряването, което става причина за капене от тръбата на смесителя. Чрез силно затягане на ръкохватката на смесителната батерия не може да се предотврати капенето на водата, напротив, може да се повреди смесителя.

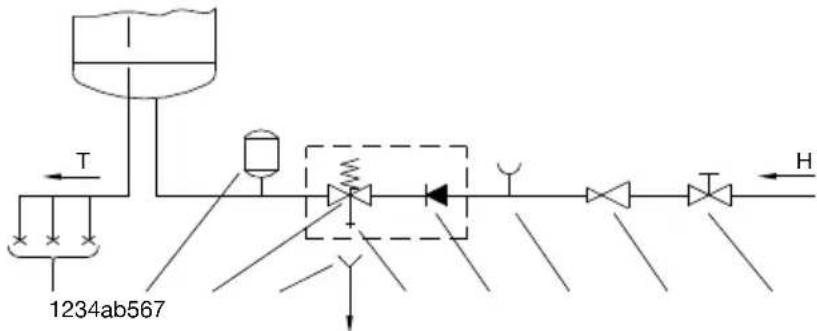

Фиг. 4: Отворена система (система, която не е под налягане)

ЛЕГЕНДА

1 Смесители под налягане
2 Разширителен съд
3 Предпазен вентил

a - Тестови вентил
b - Еднопосочен вентил

4 Фуния с връзка към канала

4 Фуния с връзка към канала

5 Тестови накрайник
6 Редуцир-вентил на налягането
7 Спирателен вентил
8 Еднопосочен вентил
9 Преточен смесител

Н Студена вода

Т Топла вода

Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!

Водонагревателят може да бъде свързан към домашната водопроводна мрежа без редуцир-вентил ако налягането в мрежата е по-ниско от номиналното налягане. Ако налягането в мрежата надвишава номиналното налягане, монтирането на редуцир-вентил е задължително.

Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!

По време на първото зареждане, отворете крана за топла вода на смесителната батерия. Водонагревателят е пълен, когато през чучура потече вода.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата мрежа е необходимо във водонагревателя да се постави свързващ кабел с минимално напречно сечение 1,5 mm² (H05VV-F 3G 1.5 mm²), като за тази цел е необходимо да се свали предпазния капак.

В съответствие с националните правила електрическата инсталация трябва да включва устройство за двуполюсно прекъсване.

Фиг. 5: Сваляне на предпазния капак

1 Терминална връзка
2a Биметална защита
2b Биметална защита
3 Електронен регулатор
4a Нагревател (1000 W или 1600 W)
4b Нагревател (1000 W)
5 Температурен сензор
6 Температурен сензор

L Фазов проводник
N Неутрален проводник
÷ Предпазен проводник

ВНИМАНИЕ: Преди провеждането на каквато и да било работа във вътрешността на водонагревателя е необходимо да го изключите от електрическата мрежа! Работата може да се извършва само от квалифициран специалист!

ИЗПОЛЗВАНЕ НА ВОДОНАГРЕВАТЕЛЯ

След като се свърже към водоснабдителната и електрическата мрежа водонагревателят е готов за употреба. При свързване към захранването водонагревателят преминава в режим на готовност. В режим на готовност водонагревателят поддържа температура на водата 10 °C.

ДЕГЕНДА

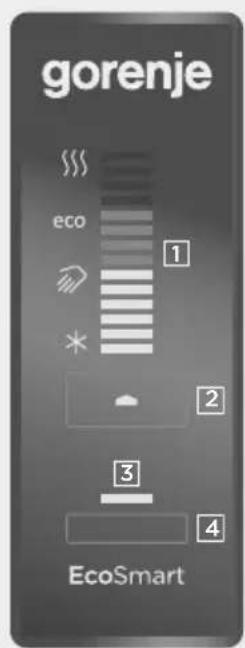

1 - индикатор на зададената/действителната температура на водата във водонагревателя, индикация за грешки
2 - бутон On/Off, настройка на температурата
3 - индикация за работата на функцията "SMART"
4 - бутон за включване/изключване на функцията "SMART"

Водонагревателят е оборудван с електронен регулатор "EcoSmart", който позволява регулиране температурата на водата, индикация на температурата й, диагностика на грешки и работа в интелигентен режим, с който се намалява консумацията на енергия.

Включване/изключване на водонагревателя

Включете водонагревателя чрез продължително натискане (3 сек) на бутон 2.

Чрез повторно продължително натискане (3 сек) на бутон ② водонагревателят преминава в режим на готовност.

Работа на водонагревателя – ръчна настройка

Температурата се настройва на желаното температурно ниво чрез натискане на бутон ② (предварително зададената температура е 57 °C).

* - Защита срещу замръзване, температура приблизително 10 °C.
- Температура на водата приблизително 35 °C.
eco - Температура на водата приблизително 57 °C.
- Температура на водата приблизително 75 °C.

С последващо натискане на бутон ② при максимальна достигната степен "ИИотново се връщате към "*". Препоръчваме настройка на режим "есфази настройка е най-икономична; при нея температурата на водата е около 57 °C, а отлагането на котлен камък и топлинните загуби са по-малки в сравнение с тези при по-висока зададена температура.

Температурата на водата във водонагревателя се изобразява на дисплей 1.

Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от замръзване като настроите температурата на режим "*". При тази настройка водонагревателят ще поддържа температурата на водата на приблизително 10 °C.

Този работен режим е подходящ преди всичко при наличие на затвърдени навици по отношение потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За работа на водонагревателя в режим "EcoSmart" трябва да активирате функцията записване. По време на записването електронният регулатор запаметява всички ваши навици, които отчита при затоплянето на водата след края на записването. Записването се извършва в продължение на 7 дни. Работата в режим "EcoSmart" намалява потреблението на ел. енергия.

• С натискане на бутон ④ активирате режим записване на Вашите навици. След като записването в продължение на 7 дни приключи, запаметеният режим започва да се извършва автоматично. По време на записване и работа на водонагревателя в режим "EcoSmart" свети зелената контролна лампичка ③.
• С повторното натискане на бутон ④ изключвате записването или работата на функцията "EcoSmart". Водонагревателят се връща в основния си режим на работа. Водата се затопля в зависимост от зададената температура.
• За повторно активиране на функцията "EcoSmart", натиснете бутон 4. В случай, че работният режим е вече записан (записването не е било прекъсвано), започва да се извършва, в противен случай стартира ново 7-дневно записване. Свети зелената контролна лампичка 3.
• В случай, че електронният регулатор има вече запаметен работен режим и навиците за потребление на топла вода се променят, е необходимо да се проведе ново записване. Активирайте го с продължително натискане на бутон [4]. Записването продължава през следващите 7 дни.

Функция антилегионела

В случай, че в продължение на 14 дни водата във водонагревателя не достигне температура 65 °C, се включва функцията антиолегионела, водата във водонагревателя се затопля до 70 °C и се поддържа в продължение на 120 минути.

Индикация за грешки

В случай на грешка започват да примигват контролните лампички на дисплея.

Грешка Описание на грешката Сигнализация Решение
E1	• Грешка на температурния сензор	• Повтарящо се 2х бързо премигване на контролните лампички на дисплея.	• Обадете се в сервиса (водонагревателят не работи).
E5	• Претопляне (температура > 90 °C)	• Повтарящо се 3х бързо премигване на контролните лампички на дисплея.	• Грешката се изтрива автоматично, когато температурата падне под зададената.• Обадете се в сервиса ако грешката се повтаря.
E44 • Включване на сухо		• Повтарящо се 4х бързо примигване на контролните лампички на дисплея.	• Напълнете водонагревателя с вода.• Грешката се трие като се изключи водонагревателя или с 3х натискане на бутона.

Източване на водонагревателя

Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него. Водата от водонагревател, прикрепен вертикално на стената се източва през входната тръба на водонагревателя. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба. Преди източването е необходимо водонагревателят да се изключи от електрическата мрежа, да се отвори кранчето за топла вода на свързаната смесителна батерия и да се източи топлата вода. Когато водата във водонагревателя се охлади, вентила за зареждане със студена вода се затваря и се отвива гъвкавата тръба на изхода за топла вода на водонагревателя. Сега вече може да източите водонагревателя през изпускателния вентил на входната тръба. Във водонагревателя остава малко количество вода след източването й през входната тръба. При повторно пълнене на водонагревателя препоръчваме да отворите кранчето за топла вода на смесителната батерия и да я оставите да тече поне 2 минути през чучура (нека струята бъде равномерна, със средна сила и диаметър на молив).

Източването на водонагревател, прикрепен вертикално на стената, може да се извърши само от оторизиран сервисен център.

Почиствайте външната повърхност на уреда с мек парцал и неагресивни течни препарати, предназначени за почистване на гладки лакирани повърхности. Не използвайте препарати, съдържащи алкохол или абразивни агенти.

С редовните сервисни проверки ще осигурите безпроблемно функциониране и дълъг жизнен цикъл на водонагревателя. Гаранцията при ръждясване на котела важи само ако сте извършвали редовните проверки за износването на предпазния анод. Периодът между отделните редовни проверки не бива да бъде по-дълъг от посочения в гаранционната декларация. Проверките трябва да бъдат извършвани от оторизиран сервисен техник и да се документират на гаранционната карта на продукта. Проверява се износването на антикорозионния предпазен анод и при необходимост се почиства котления камък, който се настоява във вътрешността на водонагревателя в зависимост от качеството, количеството и температурата на изразходваната вода. Сервизът ще определи датата на следващата контрола с оглед на констатираното след проверката състояние.

Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервизен център за целта.

Тип		FTG30 E5	FTG50 E5	FTG80 E5	FTG100 E5
Определен профил на натоварване S M M L
Клас на енергийна ефективност1)		В В В С
Енергийна ефективност при затопляне на водата (ŋwh)1)	[%] 36,2 40,4 39,5 39,8
Годишно потребление на ел. енергия1)	[kWh] 509 1270 1298 2572
Дневно потребление на ел. енергия2)	[kWh] 3,11 7,366 7,837 13,42
Настройка на температурата на термостата ECO
Стойност "smart"3)		1 1 1	1
Седмично потребление на ел. енергия със смарт управление	[kWh]	13,39 24,73 26,18 50,14
Седмично потребление на ел. енергия без смарт управление	[kWh]	17,49 31,58 34,62 57,39
Вместимост	[l]	28,3 48,7 77,9 98,1
Количество смесена вода при 40 °C V402)	[l]		72,5 122,9	149
Номинално налягане	[MPa (bar)]		0,6 (6) / 0,9 (9) / 1,0 (10)
Маса / пълен с вода	[kg]	22/52	31/81	48/128	58/158
Антикорозионна защита на котела емайлиран / Mg анод		• / •	• / •	• / •	• / •
Защита срещу прегряване		• • • •
Защита срещу включване на сухо		• • • •
Инсталирана мощност	[W]	2000		2600
Брой и мощност на нагревателите	[W]	2 x 1000		1 x 1600, 1 x 1000
Напрежение	[V~]		230
Клас на защита			I
Степен на защита			IP24
Време за затопляне от 10 °C до 65 °C	[h]	1^12	2^02	2^33	3^12
Размери на опаковката	[mm]	350 x 560 x 715	350 x 560 x 1000	350 x 560 x 1430	350 x 560 x 1715

Данните в таблицата важат за вертикален стенен монтаж на водонагревателя.
1) Регламент на комисията на EC 812/2013; EN 50440
2) EN 50440
^3) Данните относно енергийната ефективност и потреблението на енергия важат само при включено интелигентно устройство за управление.

Упътването за употреба е достъпно също така и на нашата интернет страница: http://www.gorenje.com.
