Gaminio tipas	Elektrinis vandens šildytuvas
Modelis	FTG50SMC6
Prekės ženklas	Gorenje
Talpa	50 litrų
Energijos suvartojimas	2000 W
Įtampa	230 V / 50 Hz
Matmenys (P x G x A)	400 x 400 x 800 mm
Svoris	20 kg
Montavimo tipas	Vertikalus, montuojamas ant sienos
Šildymo elementas	Panardinamas, varinė apvalkalinė
Termostatas	Reguliuojamas, 30-75°C
Saugos funkcijos	Šiluminis išjungimas, slėgio mažinimo vožtuvas, antikorozinis anodas
Energijos efektyvumo klasė	C
Izoliacija	Poliuretano putos, 50 mm
Vandens jungtis	1/2 colio BSP, šalto vandens įvadas ir karšto vandens išvadas
Maksimalus darbinis slėgis	8 bar
Priežiūra	Kasmetinė anodo ir slėgio vožtuvo apžiūra; nuosėdų šalinimas pagal poreikį
Valdymo skydelis	Termostato rankenėlė su indikatoriaus lempute
Garantija	2 metai (gamintojo)
Pridedami priedai	Sieniniai laikikliai, apsauginis vožtuvas, naudotojo vadovas

Dažnai užduodami klausimai - FTG50SMC6 GORENJE

Kaip sumontuoti Gorenje FTG50SMC6 vandens šildytuvą?

Montavimą turi atlikti kvalifikuotas specialistas. Įsitikinkite, kad siena atlaiko svorį, prijunkite prie šalto vandens tiekimo ir elektros tiekimo pagal vietinius kodeksus. Prietaisas turi būti su slėgio mažinimo vožtuvu.

Kokia rekomenduojama termostato temperatūros nuostata?

Siekiant optimalaus energijos vartojimo efektyvumo ir apsaugoti nuo nudegimų, nustatykite termostatą tarp 50-60°C. Esant dideliam poreikiui, 65-75°C yra priimtina, tačiau padidina energijos sąnaudas ir nuosėdų susidarymą.

Kaip dažnai turėčiau atlikti vandens šildytuvo priežiūrą?

Rekomenduojama kasmetinė priežiūra: patikrinkite aukos anodą ir pakeiskite, jei jis labai sukoroduotas. Taip pat išbandykite slėgio mažinimo vožtuvą ir išpilkite baką, jei įtariamas nuosėdų kaupimasis.

Kodėl iš slėgio mažinimo vožtuvo teka vanduo?

Tai normalu šildymo metu, jei slėgis viršija vožtuvo nustatymą (8 bar). Tačiau nuolatinis lašėjimas rodo sugedusį vožtuvą ar per didelį slėgį. Jei vožtuvas sugedęs, pakeiskite jį.

Ką reiškia indikatoriaus lemputė ant termostato?

Indikatoriaus lemputė užsidega, kai šildymo elementas veikia. Ji užgęsta, kai vanduo pasiekia nustatytą temperatūrą. Jei ji nuolat dega, termostatas gali būti sugedęs.

Ar galiu sumontuoti vandens šildytuvą horizontaliai?

Ne, FTG50SMC6 yra skirtas tik vertikaliam montavimui ant sienos. Horizontalus montavimas gali sugadinti šildymo elementą ir sukelti netinkamą veikimą.

Kiek laiko trunka vandens pašildymas?

Su 2000 W elementu, pašildyti 50 L nuo 15°C iki 60°C užtrunka maždaug 75 minutes. Tikrasis laikas priklauso nuo įleidžiamo vandens temperatūros ir nustatytos temperatūros.

Koks yra aukos anodo tarnavimo laikas?

Paprastai 2-5 metai, priklausomai nuo vandens kietumo. Tikrinkite kasmet ir pakeiskite, kai sunaudota daugiau nei 50%, kad apsaugotumėte baką nuo korozijos.

Termostato rankenėlė sunkiai sukasi – ar tai normalu?

Nedidelis pasipriešinimas yra normalus dėl vidinio mechanizmo. Jei jaučiamas užstrigimas, neforsuokite; kreipkitės į techniką, kad nepažeistumėte termostato.

Kur galiu rasti atsargines dalis FTG50SMC6?

Atsarginės dalys, tokios kaip anodai, termostatai, šildymo elementai ir vožtuvai, yra prieinamos įgaliotuose Gorenje serviso centruose arba internetinėse parduotuvėse naudojant modelio numerį.

NAUDOJIMO INSTRUKCIJA FTG50SMC6 GORENJE

8 metų ir vyresni vaikai, sutrikusių fizinių, jutiminių ar protinių gebėjimų asmenys bei asmenys, kuriems trūksta patirties ar žinių, prietaisu gali naudotis tik prižiūrimi, jiems paaiškinus, kaip saugiai prietaisu naudotis, bei jiems supratus galimą pavojų.
! Vaikams su prietaisu žaisti draudžiama.
Vaikams prietaiso valyti ar kitaip juo rūpintis be suaugusiųjų priežiūros draudžiama.
Prietaisas turi būti montuojamas, laikantis šalyje galiojančių reikalavimų ir gamintojo instrukcijų. Montavimo darbus turi atlikti kvalifikuotas montuotojas.
Esant uždarai (kaupiamajai) sistemai, prie vandens šildytuvo privedimo žarnelės būtina įrengti nominaliojo 0,6 Mpa (6 barų), 0,9 MPa (9 barų) arba 1,0 MPa (10 barų) slėgio apsauginį vožtuvą (žiūrėkite įrašą gamintojo lentelėje), kuris saugotų nuo slėgio katile padidėjimo daugiau nei 0,1 MPa (1 baro) virš nominaliojo.
Iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo, todėl nutekamoji anga turi turėti išėjimą į atmosferos slėgį.
Apsauginio vožtuvo išvadas turi būti nukreiptas žemyn ir apsaugotas nuo užšalimo.
Kad apsauginis vožtuvas gerai veiktų, jį reikia periodiškai tikrinti, šalinti kalkių nuosėdas ir sekti, kad jis neužsikimštų.
Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromajj vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!
Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!
Nuo termostato gedimo šildytuvas apsaugotas papildomo šiluminio saugiklio. Termostatui sugedus, vanduo šildytuve pagal saugumo standartus gali įkaisti net iki 130°C. Montuojant vandens įvadą būtinai reikia atsižvelgti į tai, kad vandens temperatūra gali pakilti iki minėtos vertės.
Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo reikia išleisti vandenį.
Iš vertikaliai prie sienos pritvirtinto šildytuvo vanduo išleidžiamas per šildytuvo privedimo žarnelę. Tuo tikslu tarp apsauginio vožtuvo ir privedimo žarnelės yra rekomenduojama sumontuoti specialią T formos tarpinę su išvedimo čiaupu. Iš horizontaliai prie sienos pritvirtinto šildytuvo vandenį išleisti leidžiama tik gamintojo įgaliotai serviso tarnybai.
Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Gerbiamas Pirkėjau, dėkojame, kad pirkote mūsų gamini. PRIEŠ MONTUODAMI IR PRADĖDAMI NAUDOTI VANDENS ŠILDYTUVA, PRAŠOME JŪSŲ ATIDŽIAI PERSKAITYTI INSTRUKCIJA.

Šildytuvas pagamintas pagal galiojančius standartus ir oficialiai išbandytas, jam yra išduotas saugumo ir elektromagnetinio suderinamumo sertifikatai. Šildytuvo pagrindiniai techniniai parametrai yra nurodyti gamintojo lentelėje, užklijuotoje prie įvadinės žarnelės ant šildytuvo dugno. Šildytuvą prie vandentiekio bei elektros tinklų gali jungti tik kvalifikuotas specialistas. Remontuoti šildytuvą iš vidaus, šalinti kalkių nuosėdas, tikrinti ir keisti apsauginį antikorozinį anodą gali tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Šildytuvą montuokite kiek įmanoma arčiau vandens paémimo taško. Jei šildytuvas bus montuojamas patalpoje, kurioje yra vonia ar dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Prie sienos šildytuvas turi būti tvirtinamas, naudojant tinkamus, ne mažesnio kaip 8 mm skersmens tvirtinimo varžtus. Jei sienos néra pakankamai tvirtos, vietos, kur bus kabinamas šildytuvas, turi būti tinkamai sutvirtintos. Šildytuvas FTG 30 E5 prie sienos gali būti tvirtinamas tik vertikaliai, tuo tarpu kiti šildytuvai prie sienos gali būti tvirtinami tiek vertikaliai, tiek horizontaliai, jvadines žarneles nukreipiant į kairę. Galvojant apie galimus būsimus remonto darbus, rekomenduojame šildytuvą tvirtinti, laikantis montavimo išmatavimų (žiūrėkite 1 pav. ir 2 pav.).

1 pav.: vertikalus tvirtinimas prie sienos (galioja FTG 30 E5, FTG 50 E5, FTG 80 E5, FTG 100 E5 modeliams)

*G3/4 - tik prie 1,0 Mpa

2 pav.: horizontalus tvirtinimas prie sienos (galioja FTG 50 E5, FTG 80 E5, FTG 100 E5 modeliams)

	A	B	C	D
FTG 30 E5	635	515	150	250
FTG 50 E5	920	765	185	500
FTG 80 E5	1350	1195	185	930
FTG 100 E5	1635	1365	300	1100

Šildytuvo pajungimo ir montavimo išmatavimai [mm]

JUNGIMAS PRIE VANDENTIEKIO TINKLO

Šildytuvo vandens privedimo ir nuvedimo žarnelės yra pažymėtos skirtingomis spalvomis. Šalto vandens privedimas pažymėtas mėlynai, šilto vandens nuvedimas – raudonai.

Šildytuvas prie vandentiekio tinklo gali būti jungiamas dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema vandeniu aprūpina kelis vartojimo taškus. Atvira (pratekanti) sistema vandeniu aprūpina tik vieną vartojimo tašką. Priklausomai nuo pasirinktos jungimo sistemos, turite sumontuoti atitinkamus vandens maišytuvus.

Uždaroje (kaupiamojoje) vandens pajungimo sistemoje (3 pav.) vandens paémimo taškuose būtina naudoti maišytuvus. Norint užtikrinti saugų šildytuvo veikimą, ant privedimo žarnelės būtina pastatyti 0,1 MPa (1 baro) slėgiui nustatytą apsauginį vožtuvą arba apsauginę grupę, kas apsaugotų nuo viršslėgio katile susidarymo. Apsauginio vožtuvo nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Vandeniiui šildytuve šylant, vandens slėgis katile kyla iki apsauginiame vožtuve nustatytos ribos. Kadangi vandens grįžimas į vandentiekio sistemą užblokuotas, iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo. Lašantį vandenį į nuotakas galite nuvesti po apsauginiu vožtuvu jrengę surinkimo antgalį. Po apsauginio vožtuvo išvadu jrengta nutekamoji žarnelė turėtų būti nukreipta tiesiai žemyn ir apsaugota nuo užšalimo.

Norėdami išvengti varvėjimo iš apsauginio vožtuvo, ant šildytuvo privedimo žarnelės galite sumontuoti ne mažesnės kaip 5 proc. šildytuvo talpos išsiplėtimo rezervuarą.

Kad apsauginis vožtuvas veiktų tinkamai, jį reikia reguliariai tikrinti, šalinti kalkių nuosėdas ir įsitikinti, kad apsauginis vožtuvas nėra užsikimšęs. Kad patikrintumėte vožtuvą, turite atverti apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia nepriekaištingai, jei pro vožtuvo išėjimo angą išbėga vanduo.

Atviroje (pratekamoje) vandens pajungimo sistemoje (4 pav.) prieš vandeniui patenkant i šildytuvą būtina sumontuoti atbulinį vožtuvą, kuris neleidžia vandeniui ištekėti iš katillo, kai sistemoje nelieka vandens. Tokioje sistemoje leidžiama naudoti tik pratekančio srauto maišytuvą. Šildytuve kylant temperatūrai, didėja vandens tūris, dėl ko iš maišytuvo laša vanduo. Stipriai užsukdami maišytuvo rankenėlę lašėjimo nesustabdysite, tačiau galite sugadinti maišytuvą.

3 pav.: Uždara (kaupiamoji) sistema

4 pav.: Atvira (pratekamoji) sistema

SUTARTINIAI ŽYMĚJIMAI

1 Maišytuvai
2 Išsiplėtimo rezervuaras
3 Apsauginis vožtuvas
a - lšbandymo vožtuvas
b - Atbulinis vožtuvas
4 Prie nuotakų prijungtas piltuvėlis
5 Išbandymo antgalis
6 Redukcinis vožtuvas
7 Uždaromasis vožtuvas
8 Atbulinis vožtuvas
9 Pratekančio srauto maišytuvas
H Šaltas vanduo
T Karštas vanduo

Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromaji vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!

Jei vandentiekio tinkle slėgis neviršija nominaliojo, šildytuvą galima jungti tiesiogiai, be redukcinio vožtuvo. Jei vandentiekio tinkle slėgis viršija nominalujj, būtina statyti redukcinį vožtuvą.

Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!

Pirmą kartą pildant vandeniu, atsukite maišytuvo karšto vandens rankenėlę. Šildytuvas yra užpildytas, kai vanduo ima tekėti per maišytuvo išleidimo čiaupą.

JUNGIMAS PRIE ELEKTROS TINKLO

Prieš jungiant prie elektros tinklo, i šildytuvą būtina jmontuoti minimalaus, bent 1,5 mm² (H05VV-F 3G 1,5 mm²) skerspjūvio prijungiamaji kabelj, todėl turite nuimti apsauginį dangtį.

Instaliuojant elektrą, visų polių atskyrimo nuo įtampos įrenginys turi būti sumontuotas pagal šalyje galiojančius elektros instaliacijos reikalavimus.

5 pav.: Apsauginio dangčio nuémimas

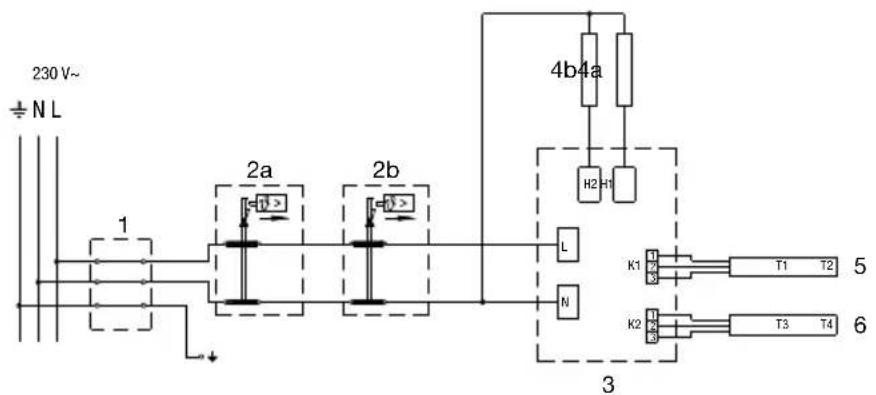

6 pav.: Elektros jungimo schema

SUTARTINIAI ŽYMĖJIMAI

1 Laidų jungimo blokas
2a Bimetalinis saugiklis
2b Bimetalinis saugiklis
3 Elektroninis reguliatorius
4a Kaitinimo elementas (1000 W arba 1600 W)
4b Kaitinimo elementas (1000 W)
5 Temperatūros jutiklis
6 Temperatūros jutiklis

L Fazès laidas

N Neutralus laidas

± |žeminimo laidas

ISPEJIMAS: prieš bet kokj šildytuvo remonta iš vidaus, prietaisą būtinai atjunkite nuo elektros tinklo! Prietaisą remontuoti gali tik kvalifikuotas specialistas!

ŠILDYTUVO EKSPLOATACIJA

Šildytuvą prijungus prie vandentiekio ir elektros tinklų, jis yra paruoštas naudojimui.

Šildytuvą prijungus prie maitinimo šaltinio, jis pereina i budėjimo režimą. Budėjimo režimu šildytuvas palaiko 10 °C vandens temperatūrą.

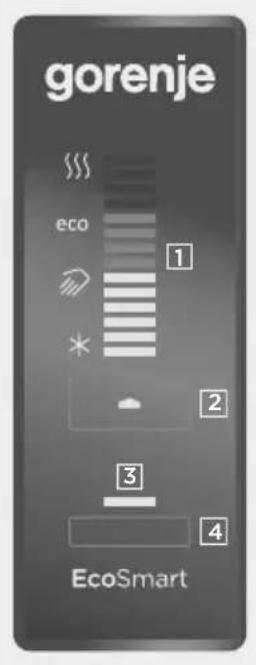

SUTARTINIAI ŽYMĚJIMAI

1 - nustatytos/esamos šildytuvo vandens temperatūros displejus, jspėjimas apie technines problemas
2 - On/Off [ljungti/lšjungti] mygtukas, temperatūros nustatymas
3 - "SMART" funkcijos veikimo indikatorius
4 - "SMART" funkcijos ijungimo/išjungimo mygtukas

7 pav.: Valdymo pultelis

Šildytuve yra sumontuotas elektroninis "EcoSmart" regulatorius, leidžiantis nustatyti ir rodyti vandens temperatūrą, diagnozuoti gedimus ir veikti išmaniuoju režimu, kuriuo naudodamiesi suvartosite mažiau elektros energijos.

Šildytuvo ijungimas/išjungimas

Vandens šildytuvą jjungsite, ilgiau palaikę paspaustą (3 s) mygtuką 2.

Dar kartą ilgiau palaikius paspaustą (3 s) mygtuką 2, šildytuvas pereina j budėjimo režimą.

Šildytuvo veikimas - rankinis valdymas

Temperatūrą nustatote, spausdami mygtuką ② iki pageidaujamos temperatūros lygio (numatytoji temperatūra yra 57 °C).

* - Apsauga nuo užšalimo, apie 10 °C temperatūra.
- Vandens temperatūra apie 35 °C.
eco - Vandens temperatūra apie 57 °C.
- Vandens temperatūra apie 75 °C.

Kai pasiekiate aukščiausią lygį "¶¶, vėl paspaudus mygtuką, grįžtate į pradžią " * Rekomenduojame pasirinkti nustytmą "ećdoks pasirinkimas taupiausias; jam veikiant, vandens temperatūra bus apie 57 °C, kalkių nuosėdų iškritimas ir šilumos sąnaudos bus mažesni, nei pasirinkus aukštesnės temperatūros nustatymus.

Vandens temperatūrą šildytuve rodo displejus 1.

Jei planuojate ilgesnį laiką šildytuvo nenaudoti, apsaugokite jo turinį nuo užšalimo, pasirinkdami temperatūros nustatymą "*. Pasirinkus šį nustatymą, šildytuvas palaikys apie 10 °C vandens temperatūrą.

Šildytuvo veikimas "EcoSmart" režimu

Šis veikimo būdas labiausiai tinka tuomet, kai turite nusistovėjusius karšto vandens vartojimo įpročius (pavyzdys: po dušu prausiatės kas dieną panašiu metu). Norėdami šildytuvą naudoti "EcoSmart" režimu, turite ijungti įrašymo funkciją. Elektroninis reguliatorius įrašo Jūsų įpročius, juos įsimena ir, pasibaigus įrašymo laikotarpiui, į juos atsižvelgia, šildydamas vandenį. Įrašas trunka 7 paras. Prietaisui veikiant "EcoSmart" režimu, sumažėja elektros energijos suvartojimas.

• Paspaudę mygtuką 4, jjungsite Jūsų įpročių įrašymą. Pasibaigus 7 parų įrašymo laikotarpiui, prietaisas pagal įrašytą schemą pradeda veikti automatiškai. Įrašymo laikotarpiu ir "EcoSmart" funkcijos veikimo metu šviečia žalia kontrolinė lemputė 3.
• Vėl paspaudę mygtuką 4, išjungsite įrašymo arba "EcoSmart" funkciją. Šildytuvas grižta prie pagrindinio veikimo režimo. Vandenį šildo pagal nustatytą temperatūrą.
• Iš naujo jjungti "EcoSmart" funkciją galima, paspaudus mygtuką 4. Jei veikimo schema jau buvo įrašyta (įrašymas nebuvo nutrauktas), funkcija pradeda veikti. Kitu atveju prasideda naujas 7 parų įpročių įrašymo laikotarpis. Šviečia žalia kontrolinė lemputė 3.
• Jei elektroninis regulatorius jau turi išsaugotą veikimo schemą, o karšto vandens vartojimo įpročiai pasikeičia, reikia įrašymo funkciją paleisti iš naujo. Įrašymo funkciją jjungsite, ilgiau palaikę paspaustą mygtuką 4. Įrašas trunka 7 paras iš eilės.

Apsaugos nuo legionelių funkcija

Jei 14-kos dienų bėgyje vanduo šildytuve nesušyla iki 65 °C, įsijungia apsaugos nuo legionelių funkcija, kurios metu vanduo šildytuve įkaitinamas iki 70 °C, tokią temperatūrą palaikant 120 min.

Įspėjimas apie technines problemas

Iškilus techninei problemai, ima mirksėti displėjaus kontrolinės lemputės

Techninė problema	Techninės problemos aprašymas	Įspėjamieji ženklai Sprendimas
E1	• Temperatūros jutiklio techninė problema	• Displėjaus kontrolinės lemutės greitai kartotinai sumirksi 2x.	• Skambinkite serviso tarnybai (šildytuvas neveikia).
E5	• Perkaitimas (temperatūra >90 °C)	• Displėjaus kontrolinės lemutės greitai kartotinai mirksi po 3x.	• Įspėjimas apie problemą automatiškai išsijungia, kai temperatūra krenta žemiau nustatytos ribos. • Jei techninė problema kartojasi, skambinkite serviso tarnybai.
E44	• Ijungtas be vandens	• Displėjaus kontrolinės lemutės greitai kartotinai mirksi po 4x.	• Užpildykite šildytuvą vandeniu. • Ispėjimas apie problemą panaikinamas, išjungus šildytuvą, t. y. 3 s laikant paspaudus mygtuką.

Vandens išleidimas iš šildytuvo

Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo turite išleisti vandenį. Iš vertikaliai prie sienos pritvirtinto šildytuvo vanduo išleidžiamas per šildytuvo privedimo žarnelę. Tuo tikslu, montuojant prietaisą, tarp apsauginio vožtuvo ir privedimo žarnelės rekomenduojama įstatyti specialią T formos tarpinę su išvedimo čiaupu. Prieš išleidžiant vandenį, šildytuvą reikia atjungti nuo elektros tinklo ir, atsukus prijungto maišytuvo karšto vandens rankenėlę, išleisti karštą vandenį. Vandeniiui šildytuve atvėsus, užsukamas šalto vandens privedimo vožtuvas ir atsukama lanksti karšto vandens nuvedimo žarnelė. Dabar iš šildytuvo vandenį galite išleisti pro privedimo žarnelės išleidimo čiaupą. Vandenį išleidus pro privedimo žarnelę, šildytuve dar lieka nedidelis kiekis vandens. Šildytuvą iš naujo užpildant vandeniu, rekomenduojame atsukti maišytuvo karšto vandens rankenėlę ir leisti vandeniiui iš maišytuvo čiaupo tekėti bent 2 min (srovė turi būti lygi, vidutinio stiprumo, pieštuko storio).

Iš horizontaliai prie sienos pritvirtinto šildytuvo vandenj išleisti leidžiama tik gamintojo įgaliotai serviso tarnybai.

Šildytuvo išorę valykite minkštu skudurėliu ir švelniu, lygiems lakuotiems paviršiams skirtu skystu valikliu. Nenaudokite valiklių, į kurių sudėtį jeina alkoholis ar abrazyvios medžiagos. Užtikrinant nepriekaištingą šildytuvo veikimą ir ilgaagmžiškumą, rekomenduojama periodiškai tikrinti jo techninę būklę. Katilo antikorozinė garantija galios tik tuo atveju, jei reguliariai atlikote apsauginio anodo nusidėvėjimo techninę priežiūrą. Laikotarpiai tarp reguliaraus techninio aptarnavimo datų negali būti ilgesni, nei nurodyta garantiniame lape. Techninę priežiūrą turi atlikti gamintojo įgaliotos serviso tarnybos meistras, kuris gaminio garantiniame lape techninės priežiūros faktą patvirtina įrašu. Techninės priežiūros metu patikrinamas antikorozinio apsauginio anodo nusidėvėjimas ir, pagal poreikį, išvalomos kalkių nuosėdos, kurios šildytuvo viduje susikaupia, priklausomai nuo naudojamo vandens kokybės, kiekio ir temperatūros. Techninio aptarnavimo metu įvertinus šildytuvo būklę, serviso tarnyba rekomenduos kitą techninės priežiūros datą.

Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

TECHNINÈS PRIETAISO CHARAKTERISTIKOS

Tipas		FTG30 E5	FTG50 E5	FTG80 E5	FTG100 E5
Numatytas apkrovos profilis S M M L
Energinio efektyvumo klasė 1)		B B B C
Vandens šildymo energinis efektyvumas (ŋwh) 1)	[%] 36,2	40,4 39,5 39,8
Elektros energijos suvartojimas metų bégyje 1)	[kWh] 509	1270 1298 2572
Elektros energijos suvartojimas paros bégyje 2)	[kWh] 3,11	7,366 7,837	13,42
Termostato temperatūros nustatymas ECO
„Smart“ reikšmė 3)		1	1	1	1
Elektros suvartojimas savaitės bégyje, jjungus išmanuji valdymą	[kWh]	13,39 24,73	26,18	50,14
Elektros suvartojimas savaitės bégyje, nejungiant išmaniojo valdymo	[kWh]	17,49	31,58	34,62 57,39
Tūris	[l]	28,3 48,7	77,9	98,1
Sumaišyto iki 40 °C V40 kiekis 2)	[l]		72,5 122,9	149
Nominalusis slėgis	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Svoris / pripildytas vandeniu	[kg]	22/52	31/81	48/128	58/158
Antikorozinė katilo apsauga Emaliuota / Mg anodas		• / • • / •	• / • • / •
Apsauga nuo perkaitimo		•	•	•	•
Apsauga nuo jjungimo be vandens		•	•	•	•
Bendras galingumas	[W]	2000		2600
Kaitinimo elementų skaičius ir galingumas	[W]	2 x 1000		1 x 1600, 1 x 1000
Itampa	[V-]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo nuo 10 °C iki 65 °C laikas	[h]	112	202	233	312
Pakuotės matmenys	[mm]	350 x 560 x 715	350 x 560 x 1000	350 x 560 x 1430	350 x 560 x 1715

Lentelės duomenys galioja, šildytuvą ant sienos sumontavus vertikaliai.
¹⁾ Komisijos sprendimas EU 812/2013; EN 50440
2) EN 50440
³⁾ Energinio efektyvumo ir elektros energijos suvartojimo duomenys galioja, tik esant ijungtam išmaniojo valdymo blokui.

PASILIEKAME TEISE

PRIETAISO FUNKCIONALUMO NEJTAKOJANTIEMS PAKEITIMAMS.

Naudojimo instrukciją taip pat galite rasti mūsų tinklapyje http://www.gorenje.com.
