HASZNÁLATI ÚTMUTATÓ CS-E15HKE3 PANASONIC

Kezelési útmutató beltéri egységekhez Szobai légkondicionáló

Beltéri egység

CS-E7HKEW-3

CS-E9HKEW-3

CS-E12HKEW-3

CS-E15HKE-3

(Kültéri egység

CU-E7HKE-3

CU-E9HKE-3

CU-E12HKE-3

CU-E15HKE-3

CU-2E15GBE

CU-2E18CBPG

CU-3E18EBE

CU-3E23CBPG

CU-4E27CBPG)

Mielött a légkondicionálót

üzembe helyezi, kérjük,

gondosan olvassa el

ezt a kezelési

útmutatót,

és órizze meg, hogy

a későbbiekben is

segítségére lehessen.

CE

Rövid kezelési ismertető a 12. oldalon

© 2007 Panasonic HA Air-Conditioning (M) Sdn. Bhd. (11969-T). Minden jog fenntartva.

Jogtalan másolás és terjesztés törvénybe ütközik.

Biztonsági óvintézkedések

ÉRTELMEZÉSEK

Azokat az utasításokat, amelyeket követnie kell, a következő jelölések mutatják.

Ez a jelzés azt mutatja, hogy az adott művelet TILOS!

Ezek a jelzések az mutatják, hogy az adott müvelet végrehajtása KÖTELEZÖ!

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következőket. A nem megfelelő használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következő jelzések mutatják.

Veszély

Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az előírásokat.

Figyel- meztetés

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik vagyontárgyakban, ha nem veszi figyelembe az előírásokat.

Távvezérlő

• Ne használjon akkumulátort (Ni-Cd).
• A távvezérlőt tartsa távol kisko-rúaktól, gyermekektől, ne engedje, hogy játsszanak vele, megaka-dályozva ezzel, hogy véletlenül lenyeljék az elemeket.
• Távolítsa el az elemeket a távvezérlőból, ha hosszabb ideig nem használja.
• Az elemcserénél új, két darab, azonos típusú elemet helyezzen a távvezérlőbe, ügyelve azok polaritására, hogy megelőzze a távvezérlő meghibásodását (hibás működését).
• Távolítsa el az elemeket a távvezérlőból, ha hosszabb ideig nem használja.
• Az elemcserénél új, két darab, azonos típusú elemet helyezzen a távvezérlőbe, ügyelve azok polaritására, hogy megelőzze a távvezérlő meghibásodását (hibás működését).

Tápfeszültség-ellátás

• Ne használjon olyan csatlakozóaljzatot, amelybe több készülék is csatlakoztatható.
• Ne módosítsa a hálózati csatlakozókábelt.
• Ne használjon hosszabbító vezetéket.
• Ne kezelje a készüléket vizes kézzel.

• Csak az előírt hálózati csatlakozókábelt használja.
• Ha a hálózati csatlakozókábel megsérült, vagy cserére szorul, csak a gyártó vagy a szakszerviz által előírt speciális kábelre szabad kicserélni, szakember által, a veszély elkerülése érdekében.
• Ezt a légkondicionáló berendezést védőfödeléssel kell ellátni. Javasoljuk, hogy különbözeti áram működtetésű védő kapcsolót (RCD) vagy szivárgóáram-védő kapcsolót (ELCB) is telepítsen. Ellenkező esetben a nem megfelelő földelés meghibásodás esetében elektromos áraműtést vagy tűzet okozhat.
• Ha üzemzavart vagy rendellenességet (égésszagot stb,) tapasztal, kapcsolja le a készülék tápfe-szültség-ellátását, bontsa a hálózati csatlakozást és forduljon a márkaszervizhez.
• Ha üzemzavart vagy rendellenességet (égésszagot stb,) tapasztal, kapcsolja le a készülék tápfe-szültség-ellátását, bontsa a hálózati csatlakozást és forduljon a márkaszervizhez.

Beltéri egység

• Ne telepítse, ne távolítsa el vagy ne helyezze át másik helyre saját maga a készüléket. A helytelen felszerelés (telepítés) vizcsöpögést, elektromos áramütést vagy tüzet okozhat. A felszereléssel (telepítéssel) kapcsolatban forduljon szakképzett szervizhez vagy szakemberhez.
• Ne helyezze ujját vagy más tárgyat a beltéri egységbe.
• Ne kísérelje meg a készülék javítását.

Levegő beáramlás

Levegő kiáramlás

Levegő beáramlás

Levegő beáramlás

Levegő kiáramlás

Beltéri egység

• Ne helyezze (ne telepítse) a készüléket olyan helyre, ahol robbanásveszélyes gáz szivárgása fordulhat elő.
• Ne mossa le a készüléket vízzel, benzinnel, festékhígítóval vagy súrolószerrel.
• Ne használja más célra – mint például élelmiszerek frissen tartására stb. – a készüléket.
• Ne helyezzen semmiféle lánggal működő készüléket a légkondicionáló légáramlatának útjába.
• Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramban.
• Gondoskodjon arról, hogy a vízelvezetés csatlakoztatása megfelelő legyen. A nem megfelelően csatlakoztatott vízelvezetés vízcsöpögést eredményez a készülékből.
• Rendszeresen szellőztesse a szobát.

Tápfeszültség-ellátás

• Kapcsolja ki a tápfeszültséget, és bontsa a tápfeszültség-ellátást, mielőtt tisztítja vagy karbantartja a készüléket.
• Kapcsolja ki a tápfeszültséget, és bontsa a tápfeszültség-ellátást, ha hosszabb ideig nem fogja használni a készüléket.
• Ez a légkondicionáló készülék beépített túlfeszültség-védelemmel rendelkezik. Annak érdekében, hogy a rendkívül erős villámlásból eredő meghibásodásokat elkerülje, kapcsolja ki a készülék tápfeszültség-ellátását.

Ne érintse meg a légkondicionálót vihar, villámlás során, mert ez elektromos áramütést okozhat.

Kültéri egység

• Ne üljön rá, ne lépjen rá, illetve ne helyezzen semmilyen tárgyat a kültéri egységre.
• Ne érintse meg az éles alumínium bordázatot.

• Biztosítsa, hogy a vízelvezető csőrend- szer megfelelően legyen csatlakoztatva. Ellenkező esetben vízcsöpögés léphet fel.
• Rendszeresen ellenőrizze, hogy a készülék felerősítése nem sérült-e meg hosszabb használat során.

Kültéri egység

- Ne helyezze ujját vagy tárgyat a kültéri egy-ségbe.

A szabályokkal kapcsolatos információk

Ezt a készüléket nem gyermekek vagy korlátozott képességű személyek felügyelet nélküli használatára szánták. Kisgyermek esetében ügyeljen arra, hogy ne játszhasson a készülékkel.

Környezetvédelmi előírások

Elemek kezelése

Az elemeket újra kell hasznosítani, vagy megfelelően kell kezelni elhasználódásuk után.

Az elhasználódott készülékkel kapcsolatos tudnivalók

Tudnivalók a végfelhasználó számára légkondicionáló készülékkel kapcsolatban

Ezen a légkondicionálón a fenti jelzés van feltüntetve és ez azt jelzi, hogy mint elektromos terméket, nem szabad a háztartási hulladékkal együtt kezelni. Az Európai Unió tagállamai* külön gyűjtő rendszerrel rendelkeznek az ilyen termékekre. Ne építse ki saját maga a készüléket, mivel ez egészségét és a környezetét is károsíthatja, ha a hulladékot nem megfelelően kezelí. A hűtőközeg, az olaj és egyéb részek kezelését csak szakember végezze, összhangban az érvényes helyi és nemzeti előírásokat. A légkondicionálót különleges módon, speciális újrahasznosítási, visszanyerési eljárás szerint kell kezelni, és nem szabad a háztartási hulladékláncba kerülnie. További információkért forduljon a helyi márkakereskedőhöz. Esetleg büntetést alkalmazhatnak az ilyen hulladék nem megfelelő megsemmisítéséért a nemzeti előírások szerint.

* A tagországok nemzeti előírásaitól függően.

Hulladékkezelés az Európai Unión kívüli országokban

Ez a szimbólum csak az Európai Unió tagországai számára érvényes. Ha az elhasználódott készüléket hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz vagy kereskedőhöz és tájékozódjon a megfelelő hulladékkezelési eljárásról.

• Ne kapcsolja be a készüléket, amikor a padlót lakkozzák. Lakkozás után alaposan szellőztesse ki a szobát, mielőtt a készüléket működteti.
• Ne telepítse a készüléket olajos vagy füstös, párás környezetbe.

Köszönjük, hogy

Panasonic

légkondicionálót vásárolt.

TARTALOMJEGYZÉK

Biztonsági óvintézkedések

2

A szabályokkal kapcsolatos információk

3

A készülékkel szállított tartozékok

4

Müködési feltételek

4

Több beltéri egység vezérlése funkció

5

Termék áttekintés és működtetés

6-7

Karbantartás és tisztítás

8

Hibaelhárítás

9-10

Adatlap

Minőségtanúsítás, műszaki adatok

10-11

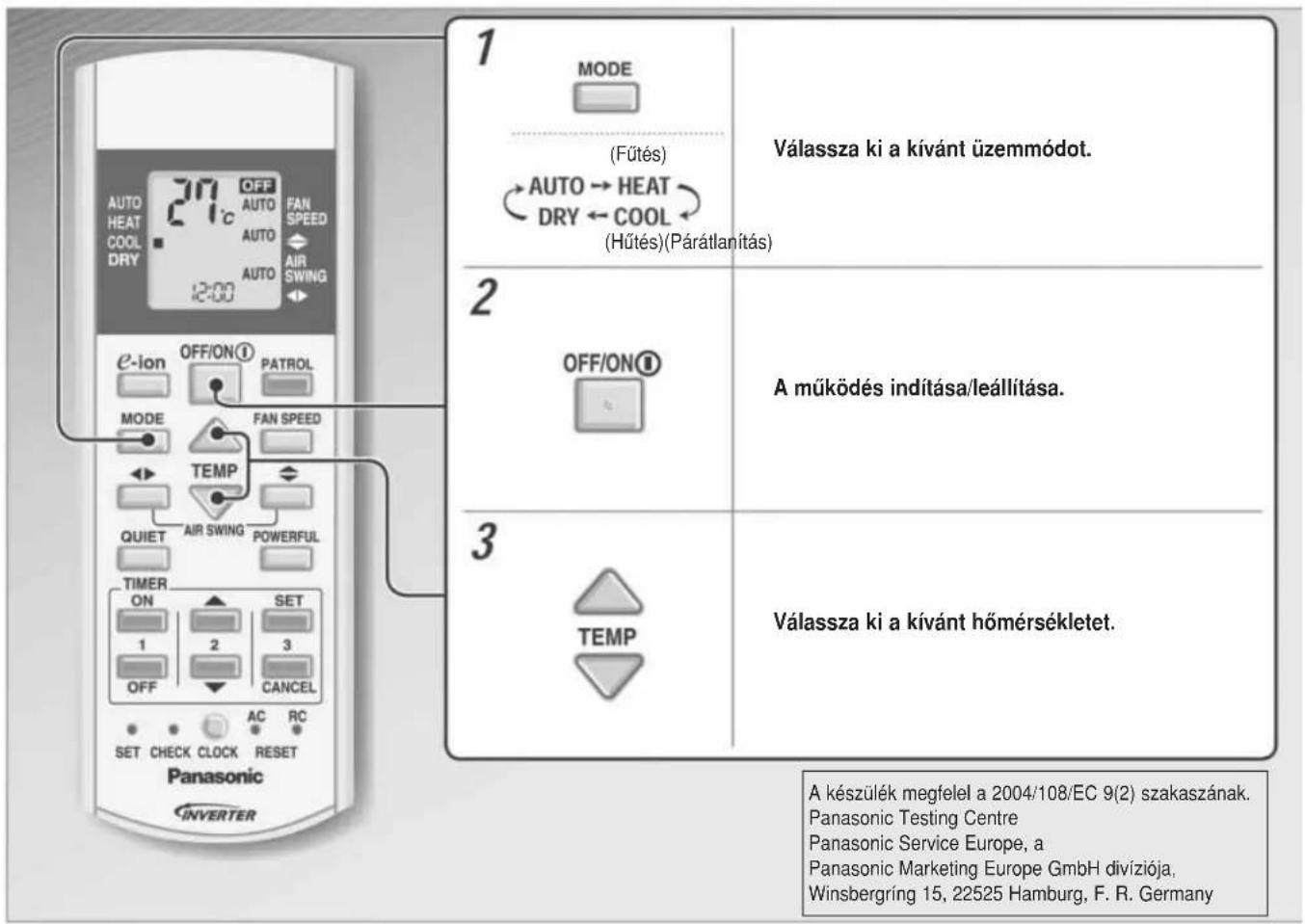

Rövid kezelési ismertető

12

Megjegyzés

Ebben a kezelési útmutatóban szereplő illusztrációk példaként szolgálnak, és különbözhetnek az aktuális készüléktől.

A változtatás jogát fenntartjuk előzetes bejelentés nélkül, a jövőbeni javítás érdekében.

A készülékkel szállított tartozékok

Sorszám Szállított tartozékok Mennyiség
1	Felerősítőlap 1
2	Felerősítőlapot rögzítő csavarok 6
3	Távvezérlő 1
4	Elemek 2
5	Távvezérlőtartó 1
6	Távvezérlőtartót felerősítő csavarok		2
7	Vízelvezető könyök		1

Alkalmazható csőrendszer kit

CZ-3F5, 7BP

(E7HKE, E9HKE,

E12HKE)

CZ-4F5, 7, 10BP

(E15HKE)

Működési feltételek

MÜKÖDÉSI FELTÉTELEK

A következő hőmérséklethatárok között használja ezt a légkondicionálót.

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Hőmérséklet (°C)		Belső tér		Külső tér
		TSZ* TN* TN*TSZ*
HÜTÉS	Maximum	32	23	43	26
	Minimum	16	11	16	11
FÜTÉS	Maximum	30	-	24	18
	Minimum	16	-	-15	-6

Megjegyzés: Ha a kültéri hömérséklet kívül esik a fenti hömérséklet-tartományon, a fűtő kapacitás jelentősen csökken, és a kültéri egység esetleg leállhat a védő funkció miatt.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Hőmérséklet (°C)		Belső tér		Külső tér
		TSZ* TN* TN*TSZ*
HÜTÉS	Maximum	32	23	43	26
	Minimum	16	11	16	11
FÜTÉS	Maximum	30	-	24	18
	Minimum	16	-	-10	-11

*TSZ: száraz hömérő
* TN: nedves hömérő

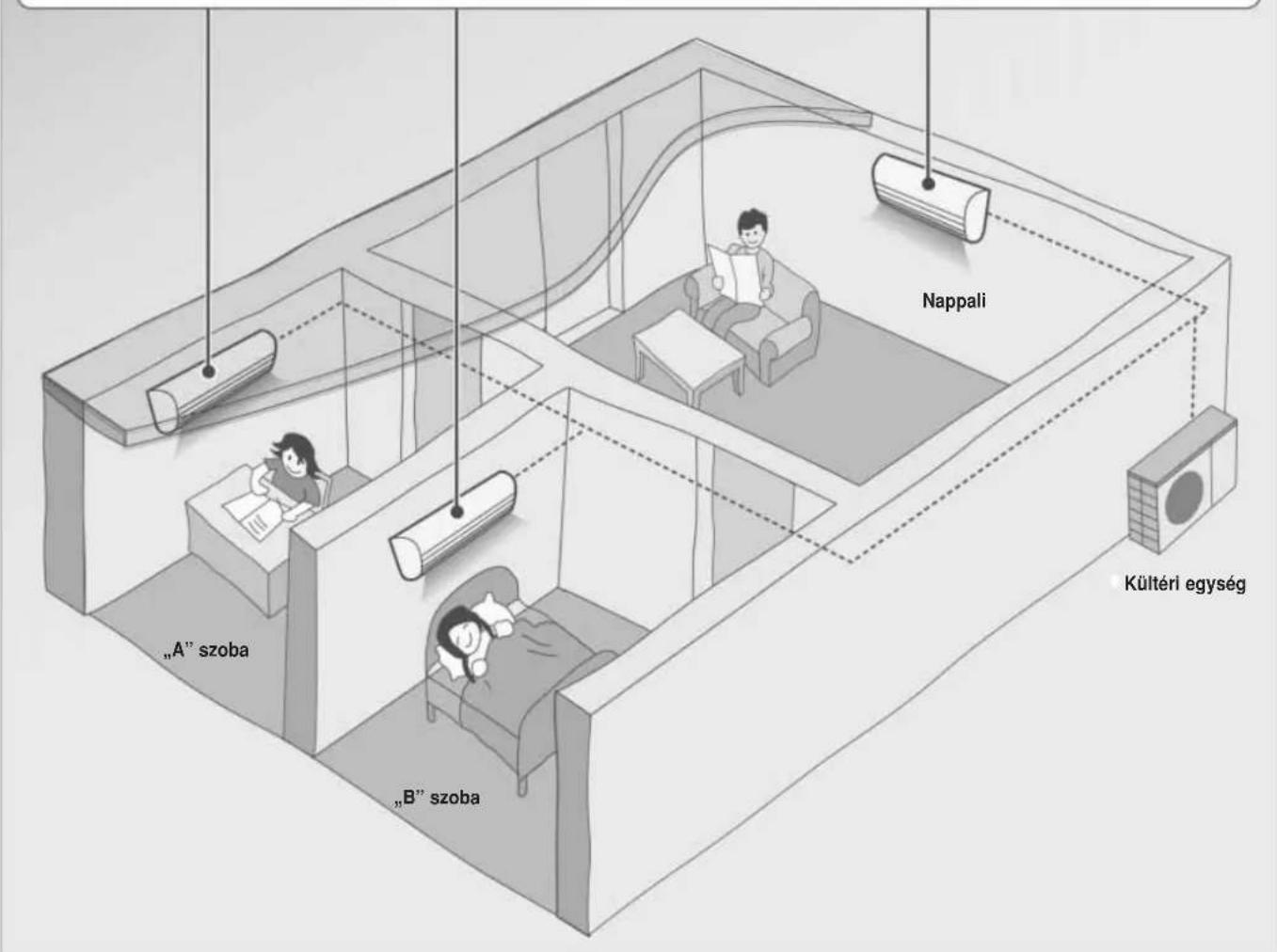

Több beltéri egység vezérlése funkció

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

ÉRTELMEZÉS

A több beltéri egység vezérlése rendszerben egy kültéri egységhez több beltéri egység van csatlakoztatva.

Beltéri egység

• A beltéri egységeket külön-külön vagy együtt is lehet működtetni.
• Az elsőként bekapcsolt készülék működési módjának van elsődlegessége.
• Működés közben a fűtés és hűtés üzemmód nem aktiválható egy időben a különböző beltéri egységeknél.
• A bekapcsolást jelző villogása jelzi, hogy a beltéri egység más működési üzemmódban van.

Figyelmeztetés

A légminőség-figyelés (PATROL) és az e-ion (e-ion) funkciók csak a készülék kikapcsolt állapotában aktiválhatók. Ebben a kondícióban amikor az e-ion kijelző világít, a készülék automatikus (AUTO) ventilátorsebességgel és levegőáramlás-arány beállítással fog működni.

Azonban az műkódés nem aktiválható, ha más beltéri egységnél a fűtési üzemmód lett beállítva.

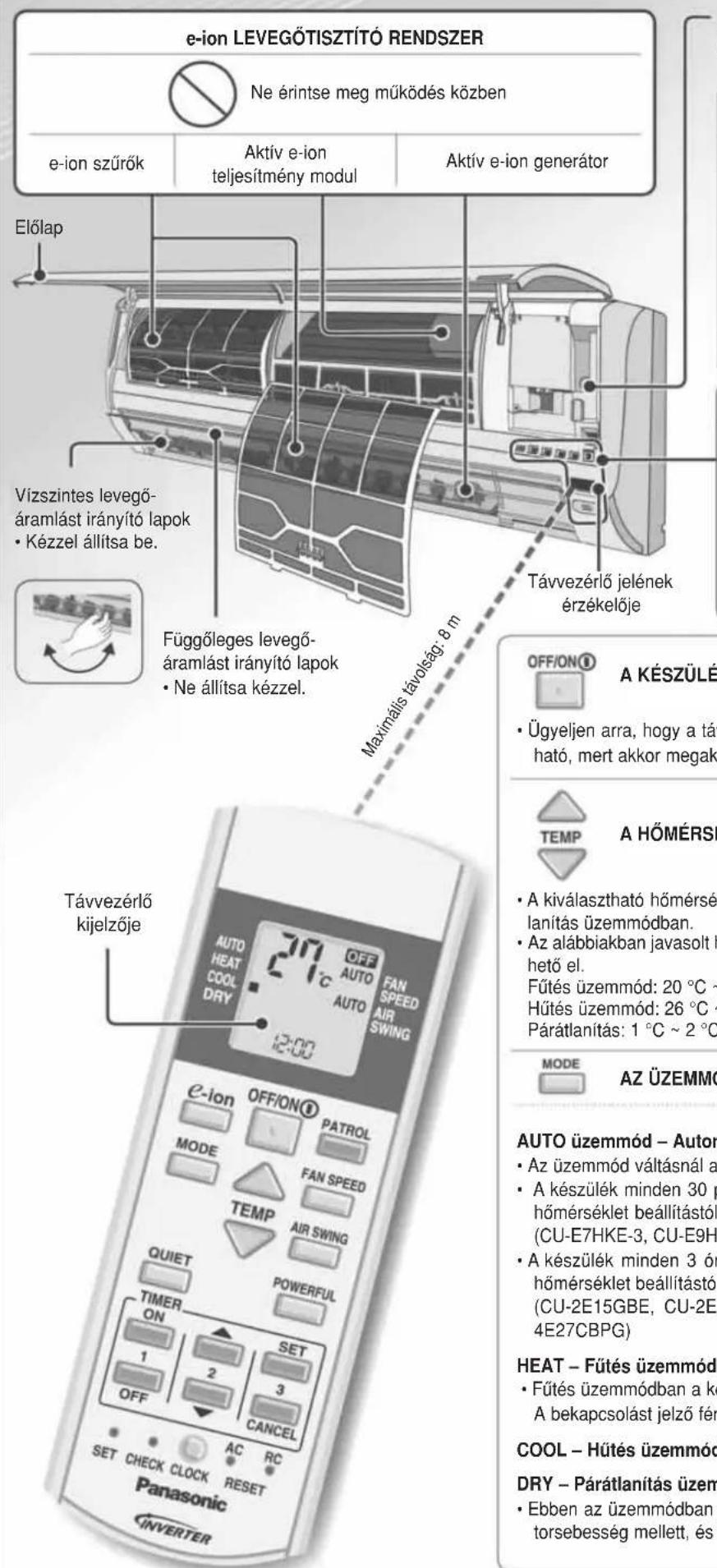

Termék áttekintés és működtetés

Automatikus működés ki/be kapcsoló gomb

- A légkondicionáló működtetésére szolgál, amikor a távvezérlő nincs kéznél vagy meghibásodott.

Müködtetés (AUTO OFF/ON)	Üzemmód
Egyszer megnyomva	Automatikus
Tartsa nyomva, amíg egy „beep” hangot hall, ezután engedje el.	Hűtés
Tartsa nyomva, amíg egy „beep” hangot hall, ezután engedje el.Tartsa nyomva, amíg két „beep” hangot hall, ezután engedje el.	Fűtés
Kikapcsoláshoz újra nyomja meg ezt a gombot.

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA

- Ügyeljen arra, hogy a távvezérlő kijelzőjén a „Ki” (OFF) jelzés legyen látható, mert akkor megakadályozható a készülék téves indítása/leállítása.

A HÖMÉRSÉKLET BEÁLLÍTÁSA

• A kiválasztható hőmérséklet-tartomány 16 °C\~ 30 °C fűtés, hűtés, párátlanítás üzemmódban.
• Az alábbiakban javasolt hömérsékletek esetében energiamegtakarítás érhető el.

Fütés üzemmód: 20 °C \~ 24 °C

Hütés üzemmód: 26 °C \~ 28 °C

Párátlanítás: 1 °C \~ 2 °C-kal alacsonyabb, mint a szobahómérséklet

AZ ÜZEMMÓDOK KIVÁLASZTÁSA

AUTO üzemmód – Automatikus működés az Ön kényelméért

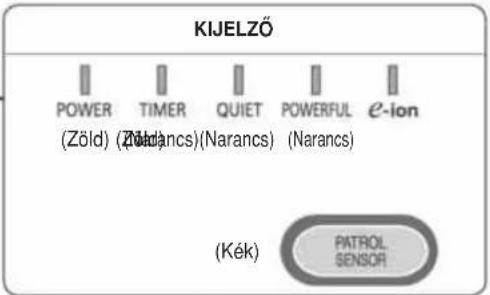

• Az üzemmód váltásnál a bekapcsolást jelző fény [POWER] villog.
• A készülék minden 30 percben újraválasztja a működési üzemmódot a hőmérséklet beállítástól a külső téri és a szobahőmérséklettől függően. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)
• A készülék minden 3 órában újraválasztja a működési üzemmódot a hőmérséklet beállítástól a külső téri és a szobahőmérséklettől függően. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

HEAT – Fütés üzemmód – Élvezze a meleg levegőt

- Fütés üzemmódban a készülék rövid idő után melegíteni kezd. A bekapcsolást jelző fény [POWER] villog e működés alatt.

COOL – Hütés üzemmód – Élvezze a hűvös levegőt

DRY – Párátlanítás üzemmód – Párátlanítja a környezetet

- Ebben az üzemmódban a levegőt párátlanítja a készülék, lassú ventilátorsebesség mellett, és így tartja a beállított hőmérsékletet.

FAN SPEED

A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (5-féle választás lehetséges)

- Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának sebessége automatikusan kerül beállításra, az üzemmódtól függően.

A LEVEGŐÁRAMLÁS-IRÁNY BEÁLLÍTÁSA (5-féle választás lehetséges)

• A szoba levegőjének keringetésére szolgál.
• Ha az automatikus üzemmódot (AUTO) állította be, a légterelő lapok automatikusan fel/le fognak mozogni.
• Fütés üzemmódban a levegőáramlás kis ideig vízszintes lesz, majd lefelé irányul és a légterelő lapok balra/jobbra fognak mozogni, amikor a hömérséklet emelkedik.

ÉLVEZZE A TISZTA LEVEGŐT
- Ezzel a beállítással tiszta levegőt biztosít negatív ionok keltésével, amelyek magukhoz vonzzák a port, majd a szűrőben lévő pozitív töltésű e-ionok lekötnek.

LÉGMINŐSÉG-FIGYELÉS

- A légminőség-érzékelő automatikusan érzékeli a levegő minőségét.
- Amennyiben a légminőség nem megfelelő, az e-ion működés automatikusan bekapcsolódik.

ÉLVEZZE A CSENDES KÖRNYEZETET

- Ez a beállítás csökkenti a levegőáramlás zaját, csendes működést biztosítva.

A HÓMÉRSÉKLET GYORS ELÉRÉSÉT BIZTOSÍTJA (INTENZÍV FUNKCIÓ)

e-ion QUIET működések minden

üzemmódban lehetségesek és a megfelelő gomb újbóli megnyomásával kapcsolhatók ki.

egyidejűleg nem működtethetők.
- és működések aktiválódnak még akkor is, ha a légkondicionáló ki van kapcsolva.
Ebben az állapotban az e-ion jelző LED világít, és a levegő-áramlás irányító lapok automatikusan aktiválódnak (mozognak), valamint a ventilátor automatikus sebesség beállításra kapcsolódik.
Azonban az funkciót nem lehet bekapcsolni, ha más beltéri egységen fűtési üzemmód van aktiválva.

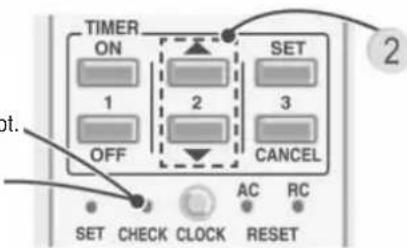

AZ IDÓZÍTÓ BEÁLLÍTÁSA

- Amikor azt akarja, hogy a légkondicionáló előre beállított időben automatikusan ki- vagy bekapcsolódjon.

Az időzített be- vagy kikapcsolás kiválasztása.

Állítsa be a kívánt időt.

A beállítások jóváhagyása.

- A be- vagy kikapcsolási időzítő kikapcsolására nyomja meg az

vagy

nyomja meg a

• Ha a bekapcsolási időzítót állította be, a készülék esetleg a beállított időpont előtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hőmérsékletet elérje.
• Az időzített működés a távvezérlőn beállított óraidőn alapul, és naponta ismétli a beállított működést. Az óraidő beállítását olvassa el a Távvezérlő előkészítése fejezetében a Rövid kezelési ismertetőben.
• Ha az időzítő beállítását kézzel törölte vagy hálózati feszültség-kimaradás történt, az előző beállításokat visszaállíthatja (ha a hálózati feszültség visszatért) a jóváhagyás gomb SET megnyomásával.

VÁLASZTHATÓ (OPCIONÁLIS) BEÁLLÍTÁSOK

A légminőség figyelés automatikusan megkezdó- dik, amikor a készüléket bekapcsolja a ki-, bekap- csoló gombbal OFF/ON ^1 .

5 másodpercig tartsa megnyomva, majd engedje el a PATROL gombot ennek a funkcionak a kikapcsolására, vagy visszaállítására.

5 másodpercig tartsa megnyomva, majd engedje el ezt a gombot a készülék kijelzőjének elsötétítésére, vagy fényerejének visszaállítására.

A hőmérséklet kijelzés °C-ban vagy °F-ben történő kijelzésére kb. 10 másodpercig tartsa nyomva ezt a gombot.

Az óraidő 12 (AM/PM) órás vagy 24 órás rendszerben történő működéséhez kb. 5 másodpercig tartsa nyomva ezt a gombot.

Nyomja meg a (Törlés) gombot a távvezérlő beál-lításainak gyári állapotra hozásához.

Általános, normál használat során nincs szükség a gombok használatára.

Körülbelül 10% elektromos energia takarítható meg, ha hűtésnél 1 °C-kal magasabb, míg fűtésnél 2 °C-kal alacsonyabb hőmérsékletet állít be a kívánt hőmérsékletnél.

Csökkentheti az elektromos energia fogyasztást hűtés üzemmódban, ha behúzza a függönyöket, hogy megakadályozza a napsugárzás és annak melegének bejutását a helyiségbe.

Karbantartás és tisztítás

• A tisztítás előtt kapcsolja ki a tápfeszültség-ellátást, és bontsa a csatlakozást.
• Ne érintse meg az alumínium bordázatot, mert az éles részek sérülést okozhatnak.

FIGYELMEZTETÉS

TISZTÍTÁSI ÚTMUTATÁSOK

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztításhoz.
• A tisztításhoz szappant vagy semleges kémhatású (\~pH7) háztartási tisztítószert használjon.
• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

ÖTLETEK

• Rendszeresen tisztítsa meg a szűrőket az energiafogyasztás csökkentése és az optimális teljesítmény biztosítása érdekében.
• A szezonális felülvizsgálat érdekében forduljon a kereskedőhöz.

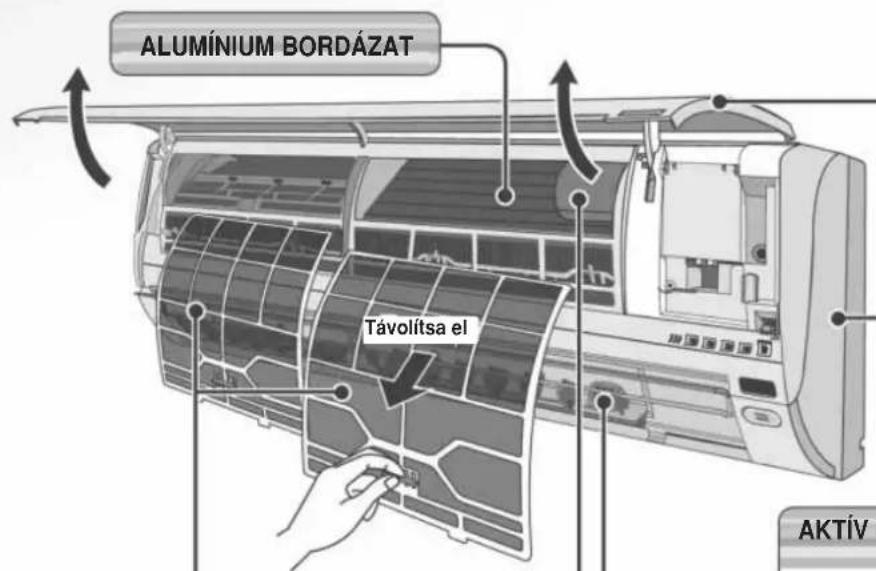

ELÓLAP

Emelje fel és húzza ki az eltávolításhoz. Finoman mossa le, és szárítsa meg.

BELTÉRI EGYSÉG

Finoman törölje le puha, száraz ken- dővel.

e-ion SZÜRÖK

• Rendszeresen tisztítsa a szűrőket.
• Óvatosan mossa le a szűrőket vízzel, és ügyeljen arra, nehogy megsértse a szűrők felületét.
• Szárítsa ki a szűrőket árnyékban, tűztől vagy közvetlen napsugárzástól távol.
  • A sérült szűrőt cserélje ki újra.

Vattarudacskával tisztítsa meg.

- Az aktív e-ion generátort 6 havonta tisztítsa meg.

AKTÍV e-ion TELJESÍTMÉNY MODUL

SZEZONÁLIS FELÜLVIZSGÁLAT, HA HOSSZABB IDEIG NEM HASZNÁLTA A KÉSZÜLÉKET

• Ellenőrizze, hogy szükséges-e a távvezérlő elemeinek cseréje.
• Ellenőrizze, hogy nincs-e akadály a levegő belépő és kilépő nyílások előtt.
• A működtetés bekapcsolása után 15 perccel ellenőrizze, hogy a belépő és a kilépő levegő hőmérsékletének különbsége a beltéri egységnél: Hűtés: ≥8 °C, Fűtés: ≥14 °C.

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

• A fütés üzemmódban 2-3 óráig működtesse a készüléket, hogy a belső részekből teljesen kiszáradjon a nedvesség.
• Kapcsolja ki a tápfeszültség-ellátást.
• Távolítsa el a távvezérlőből az elemeket.

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZÁST, majd forduljon a márkaszervizhez a következő esetekben:

• Rendellenes zaj esetében, működés közben.
• Ha víz vagy idegen tárgy jutott a távvezérlőbe.
• Ha a víz szivárog a beltéri egységből.
• Ha a hálózati biztosító ismételten kikapcsolódik.
• Ha a hálózati csatlakozókábel természetellenesen meleg.
• A kapcsolók vagy nyomógombok nem működnek megfelelően.

Hibaelhárítás

A következő jelenségek nem jelentenek meghibásodást.

Jelenség Ok
Köd áramlik ki a beltéri egységböl.	Páralecsapódás keletkezik hűtés üzemmódban.
Működés közben olyan hang hallatszik, mint amikor víz áramlik.	A készülék belsejében áramló hűtőközeg áramlása okozza.
Furcsa szag érződik a szobában.	Ez a szoba falaiból, bútoraiból, szőnyegeiből vagy az ott lévő ruhákból szár- mazó nyirkosságból adódik.
A beltéri egység ventilátora időnként leáll automatikus ventilátorsebesség beállításnál.	Ez segít eltávolítani a környezeti szagokat.
A készülék működésének kikapcsolása után a levegőáramoltatás folytatódik.	Ez a beltéri egységben még megmaradó hő eltávolítására szolgál (maximum 30 másodpercig tart).
Az újraindításnál néhány perc telik el a működésig.	A késleltetést a belső védelem okozza, a készülék kompresszorának védelmében.
A kültéri egységböl víz vagy göz távozik.	Páralecsapódás vagy pára keletkezése a csövekben.
Az időzítő kijelzője állandóan világít.	Az időzítő be van kapcsolva és annak beállítása naponta ismétlődik.
A bekapcsolást jelző fény villog működés közben, és a beltéri egység ventilátora leáll.	A készülék leolvasztás üzemmódra kapcsolódott, és a megolvadt jég a külté- ri egységen keresztül távozik.
A beltéri egység ventilátora időnként leáll fűtés üzemmódban.	Ez megakadályozza a nem kívánt hűtést.
A bekapcsolást jelző fény villog, mielőtt a készülék bekapcsolódna.	Ez a működést előkészítő lépés, amikor az időzített bekapcsolás van beállítva.
Kattogó zaj hallatszik működés közben.	A hőmérséklet változása a készülék kiterjedését, összehúzódását okozza.

Ellenőrizze a következőket, mielőtt a szervizhez fordulna.

Jelenség Ellenőrzés
A légkondicionáló nem hüt vagy füt kellően.	Ellenőrizze, hogy a hömérsékletet megfelelően állította-e be.Ellenőrizze, hogy az ablakok, ajtók megfelelően be vannak-e csukva.Ellenőrizze, hogy a légszűrők tiszták-e, vagy ki vannak-e cserélve, ha arra szükség volt.Ellenőrizze, hogy a beltéri és a kültéri egység levegő belépő és kilépő nyílásai nincsenek-e elzáródva.
Zaj hallatszik működés közben.	Ellenőrizze, hogy a készülék vízszintesen van-e telepítve.Megfelelően zárja le az előlapot.
A távvezérlő nem működik megfelelően.(A kijelző sötét, vagy a távvezérlő jele gyenge.)	Polaritás helyesen helyezze be az elemeket.Cserélje ki a kimerült elemeket.
A készülék nem működik.	Ellenőrizze, hogy biztosító nem lépett-e működésbe.Ellenőrizze az időzítő beállításait, ha be van kapcsolva az időzítő.
A készülék nem érzékeli a távvezérlő jelét.	Ellenőrizze, hogy nincs-e akadály az érzékelő útjában.Bizonyos fénycsövek fénye interferálhat a távvezérlő jelével. Kérjük, forduljon a márkakereskedőhöz vagy szervizhez.
A légminőség-érzékelő vagy az e-ion kijelző a beltéri egységen villog.	Kétszer nyomja meg a vagy gombot.Ha a légminőség-érzékelő vagy az e-ion kijelző tovább villog, forduljon a márkaszervizhez.

A készülék működése leáll és az időzítő kijelző villog

Nyomja meg 5 másodpercig a CHECK gombot.

5 másodpercig nyomja meg az ellenőrzés befejezésére.

Tartsa nyomva, amíg „beep” hangot nem hall, majd jegyezze fel a megjelenő hibakódot.

Megjegyzés

- A készülék esetleg még működtethető (4 „beep” hang esetében) korlátozott módon, a hibától függően.

- Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek.

Adatlap

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveiről való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic
Importáló neve, címe: Panasonic South-East Europe Ker. Kft.	1117 Budapest, Neumann János utca 1.
A beltéri egység típusazonosítója: CS-E7HKEW-3 CS-E9HK	EW-3 CS-E12HKE	W-3 CS-E15HKE-3
A kültéri egység típusazonosítója: CU-E7HKE-3 CU-E9HKE	-3 CU-E12HKE-3	CU-E15HKE-3
Energiahatékonysági osztály A-tól G-ig:A = hatékonyabb AG = kevésbé hatékony	A	A
Éves energiafogyasztás(500 órányi használaton alapuló tájékoztató jellegűéves energiafogyasztás kWh-ban):	235	295	475	685
Hűtési teljesítmény (kW):(A tényleges energiafogyasztás a berendezésfelhasználásától és a klímától függ.)	2,05	2,60	3,50	4,40
Energiahatékonysági tényező hűtő üzemmódbanteljes terhelés mellett:	4,36	4,41	3,68	3,21
A berendezés típusa:	Hűtés/fűtés	Hűtés/fűtés	Hűtés/fűtés	Hűtés/fűtés
Hűtő üzemmód:	Léghűtés	Léghűtés	Léghűtés	Léghűtés
Fűtési teljesítmény (kW):	2,80	3,60	4,80	5,50
Fűtő üzemmód energiahatékonysági osztály A-tól G-ig:A = hatékonyabb AG = kevésbé hatékony	A	B
Zajteljesítmény [dB(A)-re 1 pW]beltéri/kültéri egység (hűtés):	48/58	50/59	53/61	54/59

Minőségtanúsítás, műszaki adatok

A 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján – mint forgalmazó – tanúsítjuk, hogy az alábbi típusú Panasonic gyártmányú szobai légkondicionálók megfelelnek a következő műszaki jellemzőknek.

Jelmagyarázat:

Beltéri egység

Kültéri egység

Típus				CS-E7HKEW-3CU-E7HKE-3		CS-E9HKEW-3CU-E9HKE-3		CS-E12HKEW-3CU-E12HKE-3		CS-E15HKE-3CU-E15HKE-3
				HÜTÉS HÜTÉS EHTÉS HÜTÉS		FÜTÉS			FÜTÉS FÜTÉS
				Egyfázisú, ~230 V, 50 Hz		Egyfázisú, ~230 V, 50 Hz		Egyfázisú, ~230 V, 50 Hz		Egyfázisú, ~230 V, 50 Hz
Hálózati teljesítmény és áramfelvétel		[W]		470(170–580)	635(160–1020)	590(175–750)	835(165–1340)	950(185–1200)	1280(175–1910)	1370(215–1600)	1570(245–2250)
		[A]		2,2	3,0	2,8	3,9	4,4	5,9	6,3	7,1
Hűtőközeg		[kg]		R410A0,79		R410A0,965		R410A0,98		R410A1,06
Hűtőkapacitás		[kW]		2,05(0,70–2,40)		2,60(0,8–3,00)		3,50(0,8–4,00)		4,40(0,90–5,00)
Fűtőkapacitás		[kW]		2,80(0,70–4,00)		3,60(0,80–5,00)		4,80(0,80–6,50)		5,50(0,90–7,10)
Zajszint	JIS C 9612 [<70 dB(A)]	[dB(A)]	☐	37	38	39	40	42	42	43	43
	1 m-ről, max. hűtésnél		☐	45	46	46	47	48	50	46	46
	Zajteljesítmény-szint	[dB(A)]	☐	48	49	50	51	53	53	54	54
			☐	58	59	59	60	61	63	59	59
Levegő-áramoltatás		[m3/min.]		10,2	10,7	10,4	11,0	11,2	11,7	11,7	12,1
Tömeg		[kg]	☐	9		9		9		9
			☐	33		34		34		48
Méretek (magasság-szélesség-mélység)		[mm]	☐	280 · 799 · 183		280 · 799 · 183		280 · 799 · 183		280 · 799 · 183
			☐	540 · 780 · 289		540 · 780 · 289		540 · 780 · 289		750 · 875 · 345

Vizsgálati körülmények:

Hütés: Beltéri száraz hómérő: 27 °C Kültéri száraz hómérő: 35 °C nedves hómérő: 19 °C nedves hómérő: 24 °C

Fütés: Beltéri száraz hömérő: 20 °C Kültéri száraz hömérő: 7 °C

nedves hömérő: 6 °C

Rövid kezelési ismertető

A távvezérlő előkészítése

1 Húzza ki az elemtartó fedelét.
2 Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)

3 Zárja a fedelet.

4 Nyomja meg az óra gombot (CLOCK).

5 Állítsa be az óraidót.

6 Nyugtázza (SET).
