HASZNÁLATI ÚTMUTATÓ CS-QE12NKE PANASONIC

Szobai légkondicionáló beltéri egységekhez

Beltéri egység	Kültéri egység
CS-NE9NKE	CU-NE 9NKE
CS-NE12NKE	CU-NE12NKE
CS-XE9NKE-5	CU-NE 9NKE
CS-XE12NKE-5	CU-NE12NKE
CS-QE9NKE	CU-QE 9NKE
CS-QE12NKE	CU-QE12NKE
CS-WE9NKE	CU-QE 9NKE
CS-WE12NKE	CU-QE12NKE

Mielött a légkondicionálót

üzembe helyezi, kérjük,

gondosan olvassa el

ezt a kezelési

útmutatót,

és órizze meg, hogy

a későbbiekben is

segítségére lehessen.

A magyar fordítás az F568749 cikkszámú angol nyelvű kezelési útmutató alapján készült.

Rövid kezelési ismertető a 13. oldalon

CE

© Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd. 2012. Minden jog fenntartva. Jogtalan másolás és terjesztés törvénybe ütközik.

Köszönjük, hogy

Panasonic

légkondicionálót vásárolt.

TARTALOMJEGYZÉK

BIZTONSÁGI

ÓVINTÉZKEDÉSEK 3–4

TÁVVEZÉRLŐ 5–6

BELTÉRI EGYSÉG 7

HIBAELHÁRÍTÁS 8–9

INFORMÁCIÓK 9

KÖRNYEZETVÉDELMI

INFORMÁCIÓK 10

ADATLAP 11

MÜSZAKI ADATOK 12

RÖVID KEZELÉSI

ISMERTETŐ 13

MÜKÖDÉSI FELTÉTELEK

A következő hőmérséklethatárok között használja ezt a légkondicionálót.

Hőmérséklet (°C)		Belső tér Külső tér
		*tsz *tn	*tsz *tn
HÜTÉS	Max.	32	23	43	26
	Min.	16	11	-15	-
FÜTÉS	Max.	30	-	24	18
	Min.	16	-	-15	-
+8/10 °CFÜTÉS	Max.	10	-	-	-
	Min.	8	-	-15	-

*tsz: száraz hőmérő *tn: nedves hőmérő

• Ezek a készülékek még képesek hűteni, ha a külső hőmérséklet –15 °C-nál alacsonyabb, nem lakószobában, mint például számítógépteremben, amennyiben a szoba hőmérséklete +16 °C vagy magasabb, és a belső tér relativ légnedvessége nem nagyobb mint 80%.
• Ha a külső tér hőmérséklete -15^ alá süllyed, a kompresszor leáll, majd újra indul, amikor a hőmérséklet -15^ fölé emelkedik.

MEGJEGYZÉS

Ebben a kezelési útmutatóban szereplő illusztrációk példaként szolgálnak, és különbözhetnek a valódi készüléktől.

A változtatás jogát fenntartjuk előzetes bejelentés nélkül, a jövőbeni javítás érdekében.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következőket.

A nem megfelelő használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következő jelzések mutatják.

VESZÉLY
Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az előírásokat.

FIGYELMEZTETÉS

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem veszi figyelembe az előírásokat.

Azokat az utasításokat, amelyeket követnie kell, a következő jelölések mutatják.

Ez a jelzés azt mutatja, hogy az adott müvelet TILOS!

Ezek a jelzések azt mutatják, hogy az adott művelet végrehajtása KÖTELEZŐ!

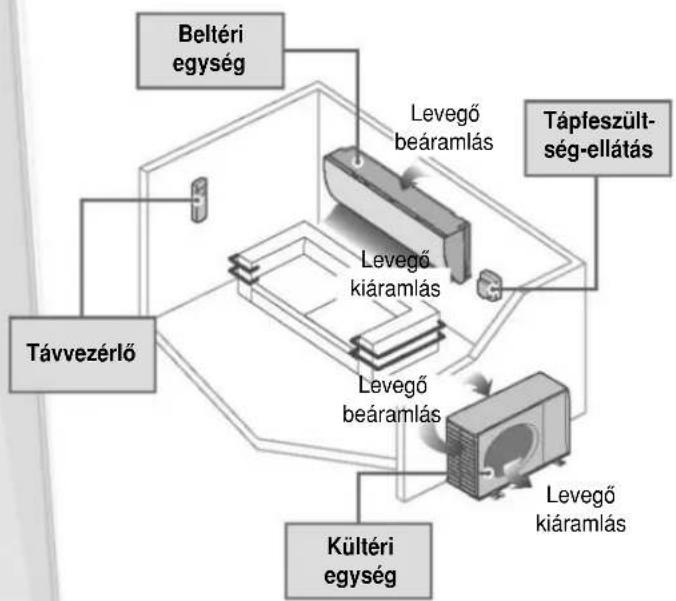


VESZÉLY

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelő gyakorlattal a készülék kezelését illetően, csak olyan személy felügyelete mellett, aki felelős a biztonságukért. Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a kereskedőhöz vagy a szakszervizhez a belső részek tisztítása, a javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelő felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat.

Bizonyosodjon meg a szakkereskedőnél vagy a márka- szerviznél, hogy a specifikált hűtőközeget használják. A megadottól eltérő hűtőközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okoz- hat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elő. Meghibásodás esetén tűz keletkezhet.

Ne helyezze ujját vagy más tárgyat a kültéri vagy a beltéri egységbe, mert a forgórészek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramban, a túlzott lehülés elkerülése érdekében.

Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.

TÁVVEZÉRLŐ

A távvezérlőt tartsa távol kiskorúaktól, gyermekektől, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.

TÁPFESZÜLTSÉG-ELLÁTÁS

Ne használjon módosított, hosszabbított, hosszabbító-, elosztókábelt, vagy nem specifikált kábelt a túlmelegedés és a tűz megelőzése érdekében.

A túlmelegedés vagy az elektromos áramütés elkerülése érdekében:

• Ugyanazt a hálózati csatlakozóaljzatot ne használja más készülék táplálására is.
• Ne működtesse nedves kézzel.
• Ne hajlítsa meg túlzottan a hálózati kábelt.
• Ne indítsa vagy állítsa le a készülék működését a hálózati csatlakozódugó csatlakoztatásával vagy annak bontásával.

	VESZÉLY
TÁPFESZÜLTSÉG-ELLÁTÁS
	Ha a hálózati csatlakozókábel megsérült, azt a gyártó, a szakserviz vagy megfelelő szakember cserélje a balesetveszély elkerülése miatt.
	Javasoljuk, hogy különbözeti áram működtetésű védőkapcsolót (RCD) vagy szivárgóáram-védő kapcsolót (ELCB) is telepítsen, az elektromos áramütés vagy tűz megelőzésének érdekében.
	A túlmelegedés vagy az elektromos áramütés megelőzésének érdekében:Megfelelően csatlakoztassa a hálózati csatlakozót.A hálózati csatlakozódugót rendszeresen tisztítsa meg a portól száraz kendővel.
	Állítsa le a készülék használatát, amikor bármilyen üzemzavart vagy rendellenességet tapasztal és kapcsolja ki a tápfeszültséget, bontsa a hálózati csatlakozódugót vagy kapcsolja le a kismegszakítót. (Füst, tűz vagy elektromos áramütés megelőzésére.)Példák az üzemzavarokra vagy meghibásodásokra:A szivárgóáram-védő kapcsoló (ELCB) ismételten lekapcsolódik.Égett szagot észlel.Rendellenes zajt vagy rezgést tapasztal a készüléknél.Víz szivárog a beltéri egységből.A hálózati kábel vagy a csatlakozó rendellenesen meleg.A ventilátor sebessége nem állítható.A készülék bekapcsolása után azonnal leáll a működése, holott be van kapcsolva.A ventilátor nem áll le, holott kikapcsolta a készüléket.Minél hamarabb forduljon a márkaszervizhez a karbantar-tás/javítás érdekében.
	Ezt a légkondicionáló berendezést védőföldeléssel kell ellátni az elektromos áramütés vagy a tűz megelőzésére.
	Elektromos áramütés elkerülésének érdekében a következő esetekben kapcsolja le a készülék tápfeszültség-ellátását és bontsa a csatlakoztatást:- mielőtt tisztitja vagy karbantartja.- ha hosszabb ideig nem fogja használni a készüléket.- rendkívül erős villámlásoknál.

FIGYELMEZTETÉS

		FIGYELMEZTETÉS
BELTÉRI ÉS KÜLTÉRI EGYSÉG
	Ne mossa le a beltéri egységet vízzel, benzinnel, festékhígítóval vagy súroló szerrel, a készülék sérülése vagy korrodálódásának elkerülésére
	Ne használja a készüléket precíziós készülékek, élelmiszerek,állatok, növények, művészeti tárgyak vagy egyéb tárgyak kondicionálására.Esetleg ezek minősége romolhat stb.
	Ne helyezzen semmiféle lánggal működő készüléket a légkondicionáló légáramlatának útjába, mert ez tüzet gerjeszthet.
	Ne tegye ki a növényeket vagy a háziállatokat a készülék közvetlen légáramlatának, a sérülések elkerülése érdekében.
	Ne érintse meg az éles alumínium bordázatot, mertaz éles részek megsérthetik.
	Ne kapcsolja be a beltéri egységet, amikor a helyiség padlóját lakkozzák. A lakkozás után megfelelően szellőztesse ki aszobát, mielőtt a légkondicionálót működteti.
	Ne telepítse a készüléket olajos vagy füstös környezetbe, akészülék meghibásodásának elkerülése érdekében.
	Ne szerelje szét a készüléket a tisztítás miatt, a sérülésekmegelőzésére.
	Ne álljon nem stabil tárgyra, amikor tisztítja a készüléket, a bal-esetek elkerülése érdekében.
	Ne helyezzen virágvázát vagy folyadékot tartalmazó tárgyat akészülékre.A víz bejuthat a készülékbe és lerontja a szigetelést.Ez elektromos áramütést okozhat.
	Ne nyissa ki az ajtót vagy az ablakot hosszabb ideig hűtés/párátlanítás üzemmódban.
	Gondoskodjon arról, hogy a vízelvezetési csatlakoztatás megfelelő legyen, és a vízelvezető cső kimenete ne legyen csator-nába, víztartályba helyezve, vagy ne merüljön vízbe, a vízszivárgás elkerülésére.
	Hosszabb használat esetén vagy ha valamilyen égéssel műkö-dő készüléket is használ, rendszeresen szellőztesse a szobát.
	Rendszeresen ellenőrizze, hogy a készülék felerősítése nemsérült-e meg a hosszabb használat során, megelőzve ezzel akészülék leesését.
TÁVVEZÉRLŐ
	Ne használjon újratölthető elemet (Ni-Cd). Ez a távvezérlő károsodását okozhatja.
	A távvezérlő meghibásodásának vagy sérülésének elkerülésére:• Távolítsa el az elemeket a távvezérlőből, ha hosszabb ideignem használja.• Az elemcserénél új, azonos típusú elemeket helyezzen atávvezérlőbe, ügyelve azok polaritására.
TÁPFESZÜLTSÉG-ELLÁTÁS
	Ne a hálózati kábelnél fogva bontsa a csatlakoztatást, azáramütés megelőzése érdekében.

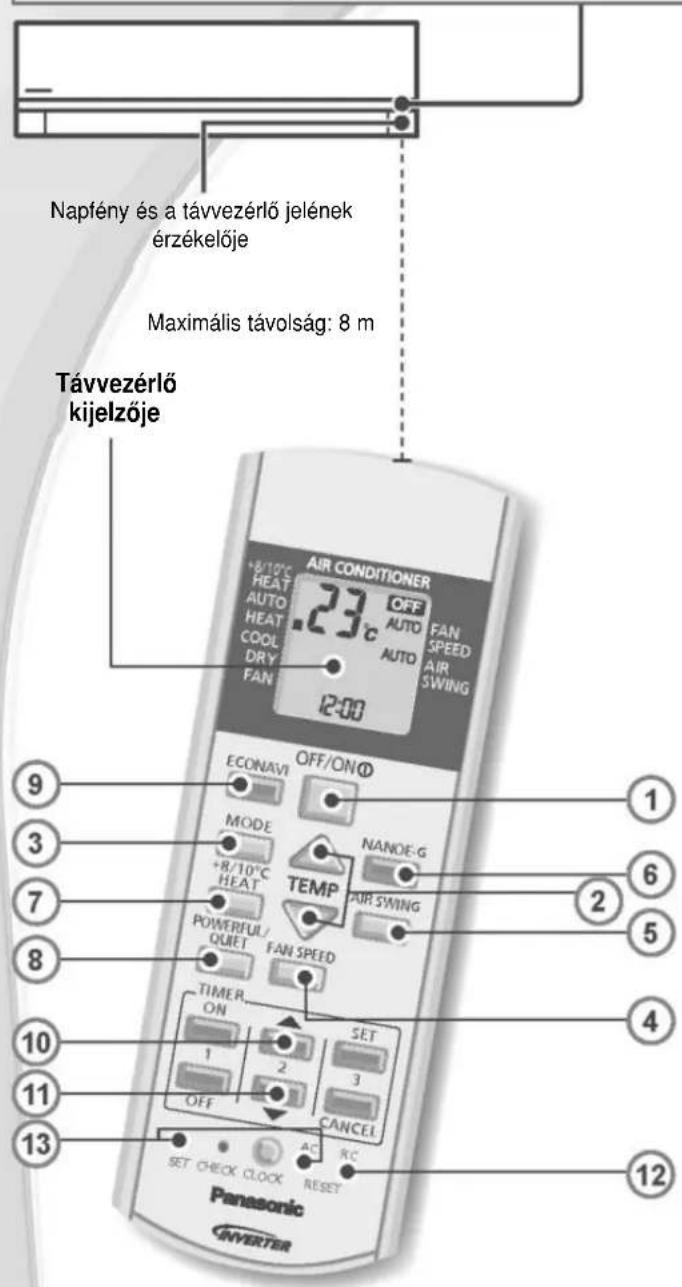

Kijelző

POWER/ • TIMER • +8/10°C HEAT • NANOE-G • POWERFUL • QUIET • nanoe-G • ECONAVI DEICE

(Zöld/Kék) (Narancs) (Zöld) (Kék)(Narancs) (Narancs) (Zöld)

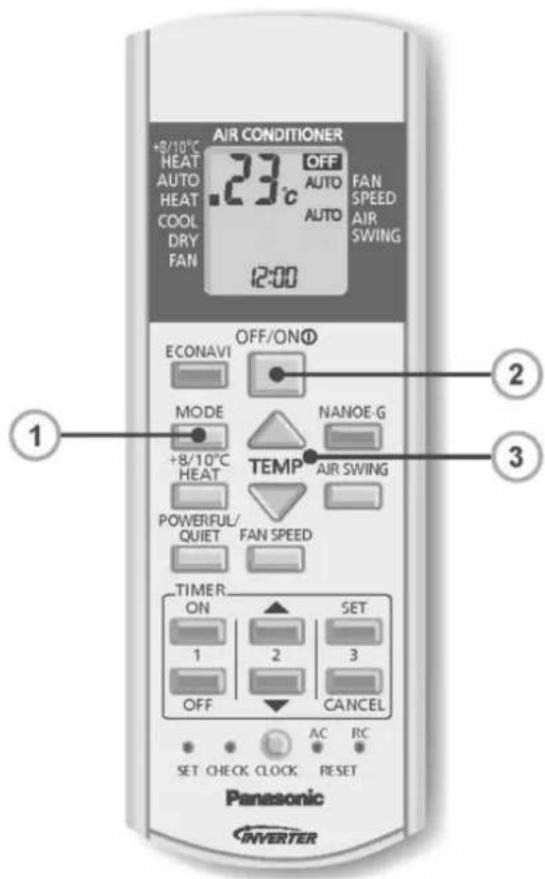

Nyomja meg a kívánt gombot a távvezérlön.

1 A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA

- Ügyeljen arra, hogy a távvezérlő kijelzőjén a „Ki” (OFF) jelzés legyen látható, mert akkor megakadályozható a készülék téves indítása/leállítása.

2 A HÖMÉRSÉKLET BEÁLLÍTÁSA

• A kiválasztható hőmérséklet-tartomány 16 °C \~ 30 °C. (Nem alkalmazható ventilátor üzemmódban.)
• Az alábbiakban javasolt hömérsékletek esetében energiamegtakarítás érhető el.

Fütés üzemmód: 20 °C \~ 24 °C

Hütés üzemmód: 26 °C \~ 28 °C

Párátlanítás: 1 °C \~ 2 °C-kal alacsonyabb, mint

a szobahömérséklet

3 AZ ÜZEMMÓDOK KIVÁLASZTÁSA

HEAT – Fütés üzemmód – Élvezze a meleg levegőt

• Fütés üzemmódban a készülék rövid idő után melegíteni kezd. A bekapcsolást jelző fény [POWER] villog működés alatt.
• A készülék leállítja a meleg levegő szolgáltatását jégtelenítés alatt. A jégtelenítés kijelző bekapcsolódik (ON) ezalatt a művelet alatt.

COOL – Hütés üzemmód – Élvezze a hűvös levegőt

- Használja a függönyöket a napfény és a külső meleg bejutásának csökkentésére, ezáltal csökkenti az energiafogyasztást hűtés üzemmódban.

DRY – Párátlanítás üzemmód – Párátlanítja a környezetet

- Ebben az üzemmódban a levegőt párátlanítja a készülék, lassú ventilátorsebesség mellett, és ezáltal enyhe hűtést eredményez.

VENTILÁTOR üzemmód – Keringeti a szoba levegőjét

AUTO üzemmód – Automatikus működés az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelző fény [POWER] villog.
• A készülék minden 10 percben újraválasztja a működési üzemmódot a hőmérséklet beállításától és a szobahőmérséklettől függően.

4 A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (5-féle választás lehetséges)

Ventilátor- sebesség

- Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának sebessége automatikusan kerül beállításra, az üzemmódtól függően.

5 A LEVEGÓÁRAMLÁS-IRÁNY BEÁLLÍTÁSA (5-féle választás lehetséges)

Levegőáramlás pásztázása

• A szoba levegőjének keringetésére szolgál.
• Ha az automatikus üzemmódot (AUTO) állította be, a légterelő lapok automatikusan balra/jobbra és fel/le fognak mozogni hűtés és párátlanítás (COOL, DRY) üzemmódban.
• Fütés (HEAT) üzemmódban, ha az automatikus működést (AUTO) állította be, a vízszintes légterelőlapok előre meghatározott, fix helyzetbe állnak.

6 A LEVEGŐ TISZTÍTÁSA

• Eltávolítja/hatástalanítja a káros mikroorganizmusokat, a vírusokat, baktériumokat stb.
• Aktiválhatja, ahányszor a készüléket kikapcsolja. Ebben a funkcióban a ventilátorsebesség és a levegő pásztázás nem állítható.
• A nanoe-G funkció automatikusan bekapcsolódik, amikor a készüléket a ki-/bekapcsoló gombbal OFF/ON® bekapcsolja.

TÁVVEZÉRLÓ (folytatás)

FENNTARTÓ FÜTÉS

/10°C HEAT

• Fenntartja a beltéri hőmérsékletet 8/10 °C-on. A ventilátor automatikusan gyors sebességre kapcsolódik.
• Ez az üzemmód felülír más üzemmódokat, és kikapcsolható a gomb megnyomásával.
• Leolvasztás (jégtelenítés) üzemmódban a kültéri egység hirtelen hideg levegőt fog biztosítani a beltéri egységnek. Elkerülhető a hideg levegő fűtés üzemmóddal.

ÁTKAPCSOLÁS AZ INTENZÍV VAGY A CSENDES ÜZEMMÓD KÖZÖTT (POWERFUL/QUIET)

INTENZÍV/ CSENDES

INTENZÍV (POWERFUL)

A HÖMÉRSÉKLET GYORS ELÉRÉSÉT BIZTOSÍTJA

- Ez a funkció 20 perc után automatikusan kikapcsolódik.

CSENDES (QUIET)

ÉLVEZZE A CSENDES MÜKÖDÉST.

- Ez a beállítás csökkenti a levegőáramlás zaját, csendes működést biztosítva.

AZ ENERGIATAKARÉKOSSÁG OPTIMALIZÁLÁSA

- Az ECONAVI működés alatt a napfény érzékelő érzékeli a napfény intenzitását, amely az ablakon keresztül jut a szobába, és megkülönbözteti a napos és a felhős/éjszakai környezetet, tovább optimalizálva az energiatakarékosságot a hőmérséklet beállításával.

Környezeti feltételek	Felhős/éjszaka	Napos	Felhős/éjszaka	Napos
HÜTÉS/PÁRÁTLANÍTÁSüzemmód beállítotthőmérséklete			+1°C
FÜTÉS üzemmódbeállítotthőmérséklete		-1°C		-1°C

ECONAVI funkció aktiválódik, amíg a környezet felhős/éjszakai.

ECONAVI funkció aktiválódik, amíg napsütés van.

- Ablak nélküli szobát vagy sürű függönyt a napfény érzékelő felhős/éjszakai környezetként kezel.

5 másodpercig tartsa megnyomva, majd engedje el ezt a gombot a készülék kijelzőjének elsötétítésére vagy fényerejének visszaállítására.

A hőmérséklet kijelzés °C-ban vagy °F-ben történő kijel-zésére kb. 10 másodpercig tartsa nyomva ezt a gombot.

Nyomja meg az RC (Törlés) gombot a távvezérlő beállításainak gyári állapotra hozásához.

Általános, normal használat során nincs szükség a gombok használatára.

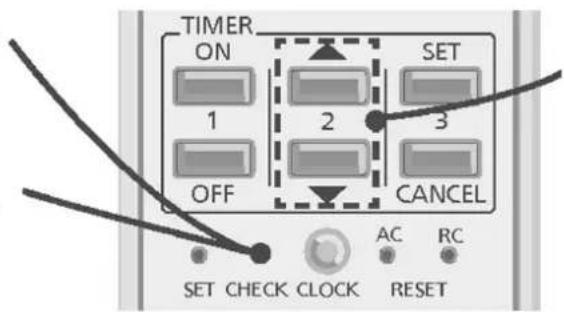

Az időzítő beállítása

• 2-féle be- és kikapcsolási időzítő áll rendelkezésre a készülék be- vagy ki- kapcsolására, különböző előre beállított időpontban.
• Kompletten hajtsa végre az alábbi műveleteket mindegyik időzítő beál-lítására.

Az időzítő be- vagy kikapcsolásának kiválasztására.

Állítsa be a kívánt időt.

A beállítá- sok jóvá- hagyása.

- Alkalmazási példa egy nappali szobára:

Reggel: BE 107.00-kor (Ébredés)

KI 108.00-kor (Távozás a munkába)

Este: BE 2 17.00-kor (Hazatérés)

KI 222.00-kor (Lefekvés)

• A be- vagy kikapcsolás időzítő kikapcsolására nyomja meg az
  vagy az OFF gombot a kívánt 1 vagy 2 időbeállí-
  tás kiválasztására, majd nyomja meg a
  gombot.
• Ha az időzítő beállítását kézzel törölte vagy hálózati feszültségki-maradás történt, az előző beállításokat visszaállíthatja (ha a há-lózati feszültség visszatért) az vagy az gomb megnyomásával kiválasztva a kívánt vagy 2 időpont beállítást, majd nyomja meg a gombot.

• A soron következő időzítő megjelenítésre kerül, és sorrendben aktiválásra kerül.
• Ha a bekapcsolási időzítőt állította be, a készülék esetleg a beállított időpont előtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hőmérsékletet elérje a beállított időpontra.
• Az időzített működés a távvezérlőn beállított óraidőn alapul, és naponta ismétli a beállított működést. Az óraidő beállítását olvassa el a Rövid kezelési ismertetőnek a Távvezérlő előkészítése cí-mű fejezetében (13. oldal)

MEGJEGYZÉSEK

NANOE-G

POWERFUL/QUIET

ECONAVI

- Ezek a funkciók minden üzemmódban aktiválhatók, és a megfelelő gombok újbóli megnyomásával kikapcsolhatók.

+8/10°C HEAT

üzemmódot szabadon (önállóan) lehet működtetni.

POWERFUL/QUIET

ECONAVI

+8/10°C HEAT

- Ezek a funkciók egyidejűleg nem működtethetők.

FIGYELMEZTETÉS

• A tisztítás előtt kapcsolja ki a tápfeszültség-ellátást és bontsa a csatlakoztatást.
• Ne érintse meg az alumínium bordázatot, mert az éles részek sérülést okozhatnak.

TISZTÍTÁSI ÚTMUTATÁSOK

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztításhoz.
• A tisztításhoz szappant vagy semleges kémhatású (\~pH7) háztartási tisztítószert használjon.
• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

ÖTLET

- A készülék optimális teljesítményének biztosítása érdekében rendszeres időközönként végezze el a tiszítást, karbantartást. A szennyezett készülék esetleg hibásan működik, és megjelenhet a „H99” hibakód. Ekkor forduljon a megfelelő márkaszervizhez.

- Ne érintse meg működés közben.

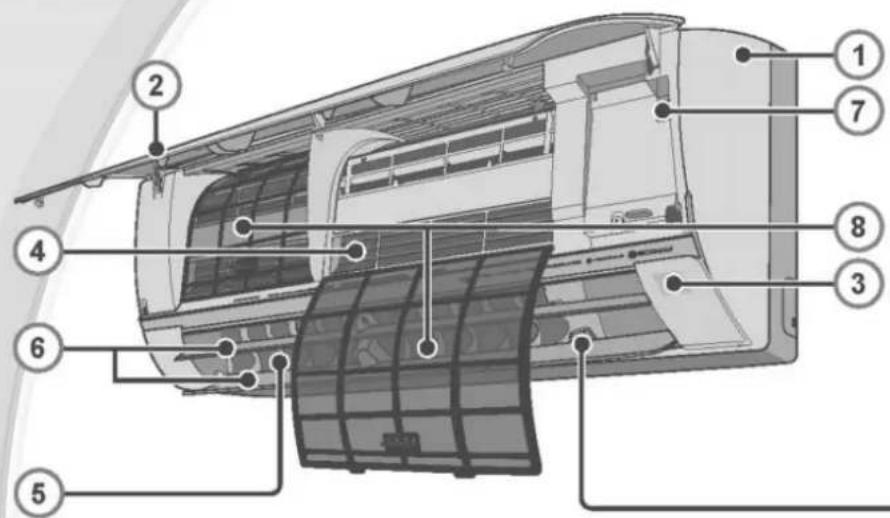

BELTÉRI EGYSÉG

- Finoman törölje le a készüléket puha, száraz kendővel.

ELÓLAP

Az elölap eltávolítása

• Emelje fel és húzza ki az eltávolításhoz.
  • Finoman mossa le és száritsa meg.

Az előlap visszahelyezése

- Nyomja le az előlap mindkét szélét, amíg az megfelelően lezáródik.

NAPFÉNY ÉRZÉKELŐ ÉS A TÁVVEZÉRLŐ JELÉNEK ÉRZÉKELŐJE

ALUMÍNIUM BORDÁZAT

VÍZSZINTES LEVEGŐÁRAMLÁST IRÁNYÍTÓ LAPOK

- Állítsa be kézzel ezeket a lapokat.

FÜGGÖLEGES LEVEGÖÁRAMLÁST IRÁNYÍTÓ LAPOK

- Ne állítsa be kézzel ezeket a lapokat.

AUTOMATIKUS MÜKÖDÉS KI-/BEKAPCSOLÓ GOMB

- A légkondicionáló működtetésére szolgál, amikor a távvezérlő nincs kéznél vagy meghibásodott.

	MűködtetésLépés	Üzemmód
1	Egyszer megnyomva	Automatikus
2	Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el.	Intenzív hűtés
3	Ismételje meg a 2. lépést.Újra tartsa nyomva, amíg 2 „beep” hangot hall, ezután engedje el.	Normál fűtés
4	Ismételje meg a 3. lépést.Újra tartsa nyomva, amíg 3 „beep” hangot hall, ezután engedje el.	Intenzív fűtés
Kikapcsoláshoz újra nyomja meg ezt a gombot.

LEVEGŐ SZÚRŐK

• Rendszeresen tisztítsa a szűrőket. Javasoljuk, hogy kéthetente végezze el a tisztítást.
• Óvatosan mossa le, öblítse le a szűrőket vízzel, és ügyeljen arra, nehogy megsértse a szűrők felületét.
• Szárítsa ki a szűrőket árnyékban, tűztől vagy közvetlen napsugárzástól távol.
• A sérült szűrőt cserélje ki újra.

nanoe-G GENERÁTOR

Száraz vattarudacskával tisztítsa meg.

- A nanoe-G generátort 6 havonta tisztítsa meg.

A következő jelenségek nem jelentenek meghibásodást.

Jelenség Ok

Köd áramlik ki a beltéri egységből.	▸ Páralecsapódás keletkezik hűtés üzemmódban.
Működés közben olyan hang hallatszik, mint amikor víz áramlik.	▸ A készülék belsejében áramló hűtőközeg áramlása okozza.
Furcsa szag érződik a szobában.	▸ Ez a szoba falaiból, bútoraiból, szőnyegeiből vagy az ott lévő ruhákból származó nyirkosságból adódik.
A beltéri egység ventilátora időnként leáll automatikus ventilátorsebesség beállításnál.	▸ Ez segít eltávolítani a környezeti szagokat.
A készülék működésének kikapcsolása után a levegőáramoltatás folytatódik.	▸ Ez a beltéri egységben még megmaradó hő eltávolítására szolgál (maximum 30 másodpercig tart).
Az újraindításnál néhány perc telik el a működésig.	▸ A késleltetést a belső védelem okozza, a készülék kompresszorának védelmében.
A kültéri egységből víz vagy göz távozik.	▸ Páralecsapódás vagy pára keletkezése a csöveken.
Az időzítő kijelzője állandóan világít.	▸ Az időzítő be van kapcsolva és annak beállítása naponta ismétlődik.
Jégtelenítő üzemmód alatt a légterelő lapok zártak.	▸ A levegőkeringetés (AIR SWING) automatikus (AUTO) üzemmódra állt.
A beltéri egység ventilátora időnként leáll fűtés üzemmódban.	▸ Ez megakadályozza a nem kívánt hűtést.
A bekapcsolást jelző fény villog, mielőtt a készülék bekapcsolódna.	▸ Ez a működést előkészítő lépés, amikor az időzített bekapcsolás van beállítva.
Kattogó zaj hallatszik működés közben.	▸ A hömérséklet változása a készülék kiterjedését, összehúzódását okozza.

Ellenőrizze a következőket, mielőtt a szervizhez fordulna.

Jelenség Ellenőrzés

A légkondicionáló nem hűt vagy fűt kellően.	▸Ellenőrizze, hogy a hömérsékletet megfelelően állította-e be.·Ellenőrizze, hogy az ablakok, ajtók megfelelően be vannak-e csukva.·Ellenőrizze, hogy a levegőszűrők tiszták-e, vagy ki vannak-e cserélve, ha arra szükség volt.·Ellenőrizze, hogy a beltéri és a kültéri egység levegő belépő és kilépő nyílásai nincsenek-e elzáródva.
Zaj hallatszik működés közben.	▸Ellenőrizze, hogy a készülék vízszintesen van-e telepítve.·Megfelelően zárja le az előlapot.
A távvezérlő nem működik megfelelően.(A kijelző sötét, vagy a távvezérlő jele gyenge.)	▸Polaritás helyesen helyezze be az elemeket.·Cserélje ki a kimerült elemeket.
A készülék nem működik.	▸Ellenőrizze, hogy a biztosító nem lépett-e működésbe.·Ellenőrizze az időzítő beállításait, ha be van kapcsolva az időzítő.
A készülék nem érzékeli a távvezérlő jelét.	▸Ellenőrizze, hogy nincs-e akadály az érzékelő útjában.·Bizonyos fénycsövek fénye interferálhat a távvezérlő jelével. Kérjük, forduljon a márkakereskedőhöz vagy szervizhez.

HIBAELHÁRÍTÁS (folytatás)

A készülék működése leáll és az időzítő kijelző villog.

Használja a távvezérlőt a hibakód megjelenítésére.

Nyomja meg 5 másodpercig a CHECK (Ellenőrzés) gombot.

5 másodpercig nyomja meg az ellenőrzés befejezésére.

Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek.

Tartsa nyomva, amíg „beep” hangot nem hall, majd jegyezze fel a megjelenő hiba-kódot.

Megjegyzés

- A készülék esetleg még működtethető (4 „beep” hang esetében) korlátozott módon, a hibától függően, amikor a működés elindul.

INFORMÁCIÓK

SZEZONÁLIS FELÜLVIZSGÁLAT, HA HOSSZABB IDEIG NEM HASZNÁLTA A KÉSZÜLÉKET

• Ellenőrizze a távvezérlő element.
• Ellenőrizze, hogy nincs-e akadály a levegő belépő és kilépő nyílások előtt.
• Az automatikus működés ki-/bekapcsoló gombbal válassza ki a hűtés/ fűtés üzemmódot, és a működtetés bekapcsolása után 15 perccel ellenőrizze, hogy a belépő és a kilépő levegő hőmérsékletének különbsége a beltéri egységnél:
  Hütés: ≥8 °C Fütés: ≥14 °C

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

• A fűtés üzemmódban 2-3 óráig működtesse a készüléket, hogy a belső részekből teljesen kiszáradjon a nedvesség, a penész-képződés megakadályozására.
• Kapcsolja ki a tápfeszültség-ellátást és bontsa a csatlakoztatást.
  • Távolítsa el a távvezérlőböl az elemeket.

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZTATÁST, majd forduljon a márkaszervizhez a következő esetekben:

• Rendellenes zaj esetében, működés közben.
• Ha víz vagy idegen tárgy jutott a távvezérlőbe.
• Ha a víz szivárog a beltéri egységből.
• Ha a hálózati biztosító ismételten kikapcsolódik.
• Ha a hálózati csatlakozókábel természetellenesen meleg.
• A kapcsolók vagy nyomógombok nem működnek megfelelően.

Környezetvédelmi információk

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyűjtéséről, illetve az azoktól történő megszabadulásról

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek és elemek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyűjtőhelyekre vigye az Ön nemzeti előírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívái szerint.

Ezeknek a termékeknek és elemeknek a megfelelő kezelése segíteni fog az értékes anyagok megtakarításában, és megelőzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésből adódhat.

Az elhasználódott készülékek és elemek összegyűjtéséről és újrahasznosításáról a további információkat a legközelebbi begyűjtési helyről a helyi hatóságoktól, a hulladékgyűjtőtől, illetve a kereskedőtől kaphat, ahol a készüléket vá-sárolta.

Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelő megsemmisítéséért a nemzeti előírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történő kezelése érdekében forduljon a kereskedőhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek.

Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedőhöz a megfelelő hulladékkezelési eljárásról.

Megjegyzések az elemekröl (például az itt látható két alsó ábra)

Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt előírásokat.

Pb

Adatlap

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveiről való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic
Importáló neve, címe: Panasonic Marketing Europe GmbH South-East Europe Fióktelep1117 Budapest, Neumann János utca 1.
A beltéri egység típusazonosítója: CS-NE9NKE, CS-XE9NKE-5 CS-NE12NKE, CS-XE12NKE-5CS-QE9NKE, CS-WE9NKE CS-QE12NKE, CS-WE12NKE
A kültéri egység típusazonosítója: CU-NE9NKE, CU-NE12NKE	CU-QE9NKE CU-QE12NKE
Energiahatékonysági osztály A-tól G-ig:A = hatékonyabb A AG = kevésbé hatékony
Éves energiafogyasztás(500 órányi használaton alapuló tájékoztató jellegűéves energiafogyasztás kWh-ban): 258 435(A tényleges energiafogyasztás a berendezésfelhasználásától és a klímától függ.)
Hűtési teljesítmény (kW): 2,50	3,50
Energiahatékonysági tényező hűtő üzemmódbanteljes terhelés mellett:	4,85	4,02
A berendezés típusa:	Hűtés/fűtés	Hűtés/fűtés
Hűtő üzemmód:	Léghűtés	Léghűtés
Fűtési teljesítmény (kW):	3,40	4,20
Fűtő üzemmód energiahatékonysági osztály A-tól G-ig:A = hatékonyabb A AG = kevésbé hatékony
Energiahatékonysági tényező fűtés üzemmódban:	4,86	4,35
Zajteljesítmény [dB(A)-re 1 pW]beltéri/kültéri egység hűtés:fűtés:	55/6156/62	58/6358/65

Műszaki adatok

Jelmagyarázat:

Beltéri egység

Kültéri egység

Típus				CS-NE9NKE, CS-XE9NKE-5CS-QE9NKE, CS-WE9NKECU-NE9NKE, CU-QE9NKE		CS-NE12NKE, CS-XE12NKE-5CS-QE12NKE, CS-WE12NKECU-NE12NKE, CU-QE12NKE
				HÜTÉS HÜTÉS FÜTÉS			FÜTÉS
Hálózati tápfeszültség				Egyfázisú, ~230 V, 50 Hz		Egyfázisú, ~230 V, 50 Hz
Hálózati teljesítmény és áramfelvétel		[W]		515(170–710)	700(165–1310)	870(170–1120)	920(165–1820)
		[A]		2,5	3,3	4,0	4,2
Hűtőközeg		[kg]		R410A1,10		R410A1,10
Hűtőkapacitás		[kW]		2,50(0,85–3,00)		3,50(0,85–4,00)
Fűtőkapacitás		[kW]		3,40(0,85–5,40)		4,00(0,85–6,60)
Zajszint	Eurovent6/C/006–97szerint	[dB(A)]	☐	39 40 42 42
			☐	46 47 48 50
	Zaj-teljesítmény-szint	[dB(A)]	☐	55 56 58 58
			☐	61 62 63 65
Levegő-áramoltatás		[m3/óra]		894 926 882		945
Tömeg		[kg]	☐	10		10
			☐	36		36
Méretek(magasság-szélesség-mélység)		[mm]	☐	295 · 870 · 255		295 · 870 · 255
			☐	622 · 824 · 299		622 · 824 · 299

Vizsgálati körülmények:
Hütés: Beltéri száraz hómérő: 27 °C Kültéri száraz hómérő: 35 °C
nedves hómérő: 19 °C nedves hómérő: 24 °C
Fütés: Beltéri száraz hőmérő: 20 °C Kültéri száraz hőmérő: 7 °C
nedves hőmérő: 6 °C

Rövid kezelési ismertető

A távvezérlő előkészítése

1 Húzza ki az elemtartó fedelét.
2 Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)

3 Zárja a fedelet.
4 Nyomja meg az óra gombot [CLOCK].
5 Állítsa be az óraidót.
6 Nyugtázza [SET].

1

MODE

(Automatikus) (Ventilátor) (Párátlanítás)

Válassza ki a kívánt üzemmódot.

2

OFF/ON

A működés indítása/leállítása.

3

TEMP

Válassza ki a kívánt hömérsékletet.

Felhatalmazott képviselő az EU-ban
