Telepítési útmutató Szobai légkondicionáló

Beltéri egység

CS-RE9JKX-1

CS-RE12JKX-1

CS-RE15JKX-1

Kültéri egység

CU-RE9JKX-1

CU-RE12JKX-1

CU-RE15JKX-1

Mielőtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a telepítési útmutatót, és őrizze meg, hogy a későbbiekben is segítségére lehessen.

A magyar fordítás az F614333 cikkszámú angol nyelvű telepítési útmutató alapján készült.

A telepítéshez szükséges szerszámok

1. Philips („+”) csavarhúzó
2. Vízszintező
3. Elektromos fúrógép, lyukkivágó (∅ 70 mm)
4. Hatlapfejü kulcs (4 mm)
5. Villáskulcs
6. Csővágó
7. Lyuktágító
8. Kés
9. Gázszivárgás-detektor
10. Mérőszalag
11. Hőmérő
12. Ohm-mérő
13. Multiméter
14. Forgatónyomaték-mérő (18 Nm; 42 Nm; 55 Nm)
15. Vákuumszivattyú
16. Csőelosztó
17. Rugós csőhajlító

A készülékkel szállított tartozékok

Sor- szám	Szállított Mennyi- tartozékok ség
1	Felerősítőlap 1
2	Felerősítőlapot rögzítő csavarok 5
3	Távvezérlő	1
4	Elemek 2
5	Vízelvezető könyök 1
6	Kezelési útmutató 1
7	Telepítési útmutató
8	Szuper antiallergén szűrő 1

Tartalomjegyzék

A telepítéshez szükséges szerszámok 2

A készülékkel szállított tartozékok 2

Biztonsági óvintézkedések 3–4

Válassza ki a legkedvezőbb helyet 5

Beltéri/kültéri egység telepítési ábrája 5

BELTÉRI EGYSÉG

1. Válassza ki a legkedvezőbb telepítési helyet .... 6
2. A felerősítőlap rögzítése 6
3. A nyílás kivágása a falban, és a csőátvezető behelyezése 6
4. A beltéri egység telepítése 7–9
5. A kábel csatlakoztatása a beltéri egységhez ... 10

A vezeték végének lecsupaszítása és csatlakoztatási követelmények 10

KÜLTÉRI EGYSÉG

1. Válassza ki a legkedvezőbb telepítési helyet ... 11
2. A kültéri egység telepítése 11
3. A csőrendszer csatlakoztatása 11

A csőrendszer csatlakoztatása a beltéri egységhez 11
Csatlakoztassa a csörendszert a kültéri egységhez 11
A csövek levágása és kibővítése 12

1. A készülék légtelenítése 13
2. A kábel csatlakoztatása a kültéri egységhez ... 14
3. A csövek szigetelése 14

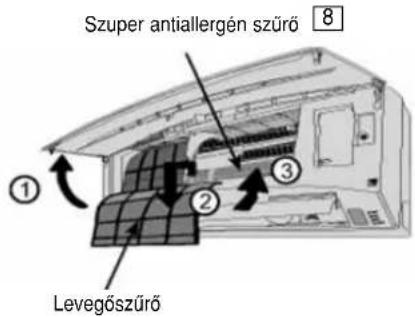

A szuper antiallergén szűrő behelyezése 15

Az előlaprács eltávolítása 15

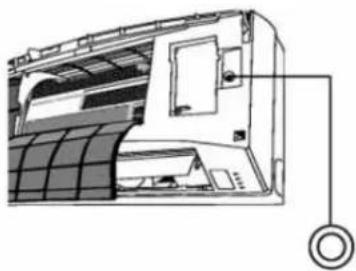

Müködtetés az automatikus üzemmód kapcsolóval .... 15
A kültéri egység vízelvezetésének megoldása ..... 15
Ellenőrizze a vízelvezetést 16
A készülék működésének kiértékelése 16
Ellenőrzési tételek 16

Biztonsági óvintézkedések

• A telepítés előtt gondosan olvassa el a következő „Biztonsági óvintézkedéseket”.
• A villanyszerelési munkákat engedéllyel rendelkező villanyszerelőnek kell végeznie. Ügyeljen arra, hogy csak megfelelő teljesítményű hálózati tápkábelezést használjon a telepítéshez és megfelelő teljesítményű hálózathoz csatlakoztassa.
• Az itt felsorolt figyelmeztető pontokat be kell tartani, mivel ezek összefüggnek a biztonsággal. Az egyes figyelmeztető jelzések jelentését az alábbiak tartalmazzák. A telepítési útmutatóban leírtaktól eltérő telepítésből eredő kár, vagy meghibásodás és annak súlyosságát a következő jelzések mutatják.

Veszély	Ez a jelzés súlyos vagy halálos baleset előfordulására figyelmeztet.
! Figyelmeztetés	Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik vagyontárgyakban.

A figyelmeztető részek a következőképpen vannak jelölve:

		Ez a fehér alapon lévő jel azt mutatja, hogy az adott művelet TILOS!
		A fekete alapon lévő jel azt mutatja, hogy az adott műveletet végre kell hajtani.

- Hajtsa végre a tesztműködtetést, hogy nem lép-e fel rendellenes működés a telepítés után. Ezután ismertesse a kezelővel a készülék használatát, a karbantartást, ahogy az a kezelési útmutatóban szerepel. Kérjük figyelmeztesse a vásárlót arra, hogy őrizze meg a kezelési útmutatót, hogy a ké- sőbbiekben is segítségére lehessen.

VESZÉLY
	1) A telepítést megfelelően képzett szakember végezze. Ha a felhasználó által történt telepítés hibás, az vízszivárgást, elektromos áramütést vagy tüzet okoz.
	2) A telepítés során szigorúan tartsa be a telepítési utasításokat. Ha a telepítés hibás, az vízszivárgást, elektromos áramütést vagy tüzet okoz.
	3) A telepítéshez a mellékelt tartozékokat és a specifikált alkatrészeket használja. Ellenkező esetben a készülék leeshet, vízszivárgás, elektromos áramütés vagy tűz keletkezhet.
	4) A készüléket erős, szilárd helyre telepítse, amely elbírja a készülék súlyát. Ha az nem elég erős, vagy a telepítést nem megfelelően végezték, a készülék leesik, és balesetet okoz.
	5) Ne telepítse a kültéri egységet veranda korlátjának a közelébe. Ha magas épület verandájára telepíti a légkondicionálót, gyermekek felmászhatnak a kültéri egységre és áteshetnek a korláton és balesetet szenvednek.
	6) Az elektromos bekötésnél az adott ország előírásai, szabályozásai, valamint ennek a telepítési útmutatónak a követelményei szerint kell eljárni. Független elektromos bekötést, és csak önálló egyes csatlakozóaljzatot kell használni. Ha az elektromos hálózat (vezetékezés) kapacitása nem elegendő vagy hiba található az elektromos rendszerben, az elektromos áramütést vagy tűzet okoz.
	7) Nyomatékosan javasoljuk, hogy a készüléket különbözeti áram működtetésű védőkapcsoló (RCD) vagy szivárgóáram-védő kapcsoló (ELCB) közbeiktatásával táplálja. Ellenkező esetben, amikor a készülék szigetelése leromlik vagy meghibásodik villamos áramütést vagy tűzet okozhat.
	8) Ezt a készüléket védőföldeléssel kell ellátni. A védőföldelést nem szabad a gázcsőhöz, vízcsőhöz, villámhárítóhoz vagy telefon-vezetékhez rögzíteni. Ellenkező esetben elektromos áramütés keletkezhet, amikor a készülék zárlatos lesz, vagy a szigetelése leromlik.
	9) Ne használjon toldott kábelt a beltéri-kültéri egység összekábelezéséhez. A specifikált beltéri/kültéri összekötő kábelt használja, „A kábel csatlakoztatása beltéri egységhez” (5. pont) szerint és megbízhatóan végezze el a beltéri/kültéri egység csatlakoztatását. Megbízhatóan végezze el a csatlakoztatást, és úgy rögzítse a kábelt, hogy külső erő ne hathasson a csatlakoztatásra. Ha a csatlakoztatás vagy a rögzítés nem megfelelő, ez felmelegedést vagy tűzet okozhat a csatlakoztatásnál.
	10) A vezetékek nyomvonalát megfelelően kell elrendezni, hogy a csatlakozópanel borítását megfelelően lehessen rögzíteni a helyén. Ha a csatlakozópanel burkolatot nem megfelelően rögzíti, tűzet vagy elektromos áramütést okozhat.

Biztonsági óvintézkedések (folytatás)

	11) Amikor a légkondicionálót telepítí vagy áthelyezi és a csőcsatlakoztatásokat végzi, ügyeljen arra, hogy ne kerüljön az előírt hűtőközegen kívül más légnemű anyag – mint például levegő – a hűtőrendszerbe. Levegőkeverék stb. esetében kisebb lesz a kapacitás, rendellenesen nagy nyomás jön létre, robbanás, meghibásodás, sérülés keletkezik.
[U4TX]	12) Ne használjon nem specifikált, módosított, toldott vagy hosszabbító kábelt a tápfeszültség-ellátáshoz. Az egyszeres hálózati csatlakozózaljzatot ne használja más elektromos készülék táplálására. A rossz kontaktus, a rossz szigetelés vagy a túláram elektromos áramütést vagy tűzet okozhat.
[A30H]	13) • Az R410A-t használó készüléknél a csőrendszer csatlakoztatásánál ne használja az esetleg már meglévő csövezést (R22 számára), vagy csavaranyát. Ilyen esetben rendellenesen nagy nyomás jöhet létre a hűtőrendszerben (csövezésben), és az robbanást és sérülést okozhat. Csak R410A hűtőközeghez alkalmas anyagokat használjon.• A réz csőrendszernek 0,8 mm-nél vastagabb falúnak kell lennie R410A használatánál. Ne használjon 0,8 mm-nél vékonyabb falú rézcsövet.• A maradék olaj mennyisége kevesebb legyen, mint 40 mg/10 m.
	14) A telepítés során, mielött a kompresszort bekapcsolja, ellenőrizze, hogy a csőrendszer megfelelően van-e rögzítve. Rögzítés nélkül működtetve a kompresszort, a szelepek nyitott állapotában levegőbeszívás következhet be, ami során túlzottan nagy nyomás jöhet létre, amely miatt robbanás (a cső szétszakadása) fordulhat elő, és ez sérülést okoz.
[KZT2]	15) A hűtőközeg eltávolításához először állítsa le a kompresszort, mielött eltávolítja a készülék csövezését. Ha eltávolítja a csövezést, a szelepek nyitott helyzetében működő kompresszor esetében levegőbeszívás következhet be, ami során túlzottan nagy nyomás jöhet létre, amely miatt robbanás (a cső szétszakadása) fordulhat elő és ez sérülést okoz.
[CYF6]	16) Nyomatékmérő kulccsal húzza meg az anyákat, a megadott módon. Ha az anyákat túlhúzza, hosszabb idő után a cső kiszélesítésénél eltörhetnek és ez a hűtőközeg szivárgását okozza.
[T4X8]	17) Miután befejezte a telepítést, ellenőrizze, hogy nem szivárog-e a hűtőgáz. Mérgező gázok keletkezhetnek, amikor a hűtőgáz tűzzel érintkezik.
[0322]	18) Szellőztessen, ha működés közben gázszivárgást észlel.Ez mérgező gázt okozhat, ha túzzel érintkezik.
	19) A beltéri egység javasolt telepítési magassága legalább 2,5 m legyen.
[0V208]	20) A készüléket a nemzeti előírások szerint kell telepíteni.
[CTC7]	21) A vékony műanyag védőfóliát (a csomagolóanyagot) tartsa távol gyermekektől, mert az a szájukhoz, orrukhoz tapadhat és megakadályozza a légzést.
[DTA0]	22) Ne helyezze ujját vagy egy tárgyat a készülékbe, mert a gyorsan forgó ventilátor sérülést okozhat.
[04TY] FIGYELMEZTETÉS
	1) Ne telepítse olyan helyre a készüléket, ahol gyúlékony gázszivárgás fordulhat elő. Gázszivárgás esetében a gáz felgyülemlik a készülék környezetében, és tűzet okozhat.
[0306]	2) A vízelvezető csövezést a telepítési útmutatóban leírt módon végezze. Ha a vízelvezetés nem megfelelő, a víz a szobába kerülhet, és károsítja a szoba berendezését.
[6473]	3) Ne érintse meg a kültéri egység levegőbelépő nyilását és az alumínium bordázatot. Ez sérülést okozhat.
[T22W]	4) Olyan helyet válasszon a telepítésre, ahol könnyen megoldható a karbantartás.
[T03K]	5) A légkondicionáló csatlakoztatása a tápfeszültséghez.A légkondicionáló hálózati kábelét a következő módok egyikével csatlakoztassa a tápfeszültséghez.A hálózati feszültséghez történő csatlakoztatásnál a csatlakoztatás könnyen hozzáférhető helyen legyen, hogy veszély esetén könnyen bontható legyen.Bizonyos országokban tilos a légkondicionáló berendezések nem bontható (fix) csatlakoztatása a tápfeszültséghez.1) Tápfeszültség csatlakoztatás hálózati csatlakozódugóval.Védőfödeléssel ellátott, jóváhagyással rendelkező 15/16 A-es csatlakozódugót használjon.2) A villamos hálózatra történő csatlakoztatáshoz – tartósán helyhez kötött (fix) csatlakoztatás esetében – alkalmazni kell egy jóváhagyással rendelkező 16 A-es, legalább 3,5 mm-es légközzel rendelkező kétpólusú leválasztó kapcsolót.
	6) Ne hagyja órizet nélkül a hűtőközeget.Ne hagyja órizet nélkül a hűtőközeget a telepítés csövezése során, újratelepítésnél vagy a légkondicionáló részeinek javítása alatt. Ügyeljen arra, hogy a folyékony hűtőközeg fagyási sérülést okozhat.
[ZS30]	7) Telepítési munkák.Esetleg 2 személy szükséges a telepítési munkákhoz.
	8) Ne telepítse ezt a légkondicionálót mosóhelyiségbe, vagy egyéb olyan helyre, ahol víz csepeghet a plafonról stb.
[SO7Z]	9) Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.
[HO78]	10) Ne érintse meg az éles alumínium bordázatot, mert az éles részek sérülést okozhatnak.
[IZY7]	11) A beltéri egység biztosítója 250 V 3,15 A T3,15AL legyen, a kültéri egység biztosítója 250 V 3,15 A T3,15AL, 250 V 20 A T20AL legyen.

FIGYELMEZTETÉS

Válassza ki a leg- kedvezőbb helyet

BELTÉRI EGYSÉG

■ Ne telepítse a készüléket olyan helyre, ahol olajos göz van, mint például kony-hába, mühelybe stb.
■ Ne legyen semmilyen hőforrás vagy pára a készülék közelében.
■ Semmi se akadályozza a levegőcirkulációt.
■ Olyan helyet válasszon a szobában, ahol jó a levegőcirkuláció.
■ Olyan helyet válasszon, ahol könnyű a vízelvezetést megoldani.
■ Olyan helyet válasszon, ahol a zaj-csökkentést is figyelembe vette.
■ Ne helyezze a készüléket ajtó közelébe.
■ Biztosítsa, hogy a nyíllal jelölt távolságok a faltól, mennyezettől, a környezettől vagy más akadályoktól nagyobbak legyenek.

KÜLTÉRI EGYSÉG

■ Ha napellenző van a készülék fölé építve a közvetlen napsugárzás és az eső ellen, ügyeljen arra, hogy az a kondenzátor hóleadását ne akadályozza.
■ Semmilyen állat vagy növény ne legyen a közelben, amely befolyásolná a meleg levegő kiáramlását.
■ Biztosítsa, hogy a nyíllal jelölt távolságok a faltól, mennyezettől, a környezettől vagy más akadályoktól nagyobbak legyenek.
■ Ne helyezzen el olyan akadályt, amely a kiáramló levegő útját rövidre zárná.
■ A kültéri egységet külső térbe telepítse.
■ Ha a csővezeték hosszabb a normális-nál, hozzáadott hűtőközegre van szükség, a lenti táblázat szerint.

Példa:
Ha a készüléket 10 m távolságra helyezte, a hozzáadott hűtőközeg mennyisége 50 g legyen.
(10-7,5) m · 20 g/m = 50 g

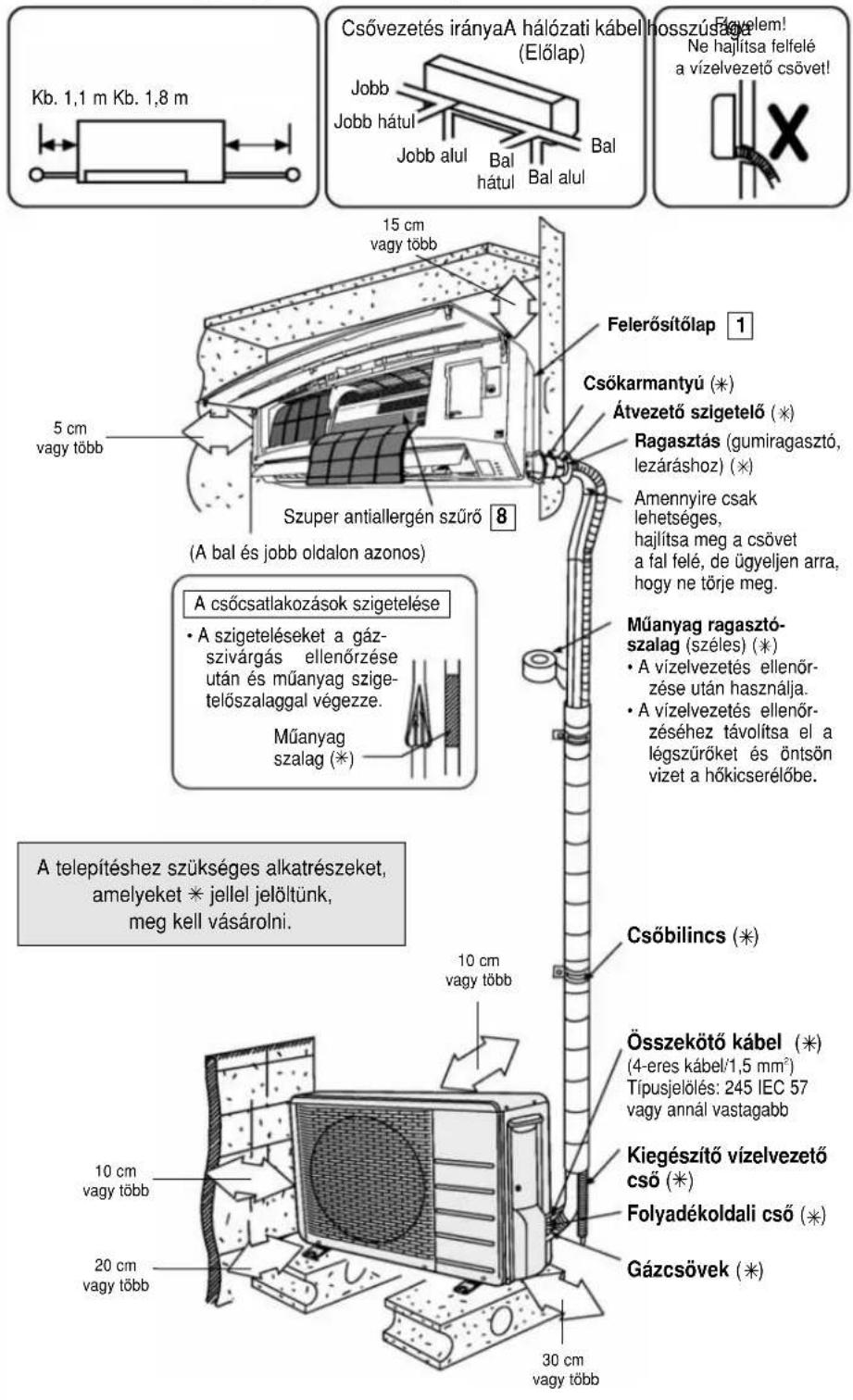

Beltéri/kültéri egység telepítési ábrája

• Az illusztráció csak példaként szerepel. A beltéri egység aktuális külseje eltér ettől.

Tipus	Csőméret		Átlagos csővezeték hosszúság (m)	Maximális magasság-különbség (m)	Minimális csővezeték hosszúság (m)	Maximális csővezeték hosszúság (m)	Hozzáadott hűtőközeg (g/m)	Csőhosszúság, amely felett hozzáadott hűtőközeg szükséges (m)
	Gáz-oldal mm (inch)	Folyadék-oldal mm (inch)
CS/CU-RE9JKX-1	9,52 (3,8")	6,35 (1,4")	7,5	5	3	15	20	7,5
CS/CU-RE12JKX-1	9,52 (3,8")	6,35 (1,4")	7,5	5	3	15	20	7,5
CS/CU-RE15JKX-1	12,7 (1,2")	6,35 (1,4")	7,5	5	3	15	20	7,5

1 VÁLASSZA KI A LEGKEDVEZŐBB TELEPÍTÉSI HELYET (Ezt az előzőekben ismertetett „Válassza ki a legkedvezőbb helyet” fejezet alapján végezze) (→ 5. o.)

2 A FELERŐSÍTŐLAP RÖGZÍTÉSE

A fal, amelyre felerősíti a készüléket, erős és kellően szilárd legyen, hogy megakadályozza a rezgéseket.

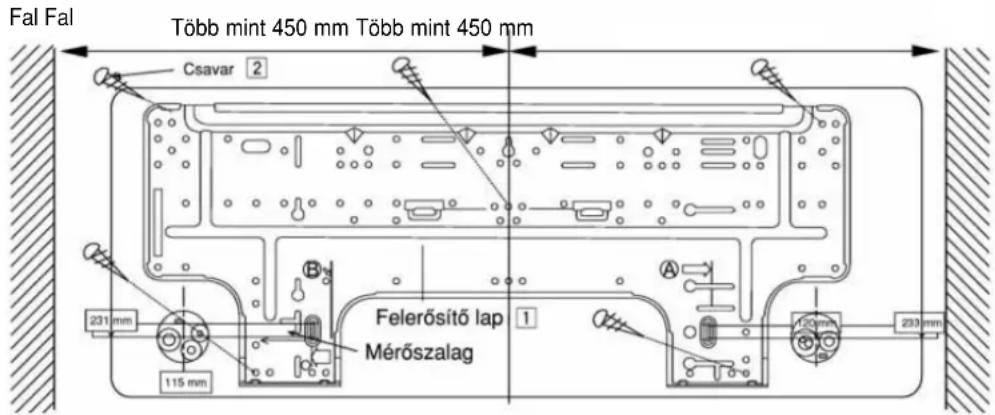

A felerősítőlap közepének legalább 450 mm-nek vagy többnek kell lennie a faltól.

A felerősítőlap peremétől (szélétől) a mennyezetig legalább 75 mm legyen.

A felerősítőlap bal oldali széle 148 mm-re van a készülék bal oldalától

A felerősítőlap jobb oldali széle 152 mm-re van a készülék jobb oldalától.

B: bal oldali csövezéshez a gázcső csatlakoztatásának kb. 45 mm-re kell lennie ettől a vonaltól.
: bal oldali csövezéshez a csatlakozó kábelnek legalább 800 mm-re kell lennie ettől a vonaltól.

1. 5 vagy több csavarral rögzítse a felerősítőlapot a falhoz. (Ha betonfalhoz erősíti, használjon megfelelő dübelt.)

2. Mindig vízszintesen rögzítse a felerősítőlapot a felerősítési, jelölési vonal mentén vízszintező használatával.

3. Fúrja ki a csőrendszer átvezető nyílását 70 mm átmérőjű lyukasztóval.

- A megfelelő vonal nyilakkal van jelölve a felerősítőlap bal és jobb alsó oldalán. A meghosszabbított vonalak metszési pontja a lyuk közepét mutatják. Más megoldás, ha a mérőszalagot az ábrán jelzett módon használja. A lyuk középpontja megkapható, a 115 mm és a 120 mm-es távolság egyenkénti lemérésével a bal és a jobb oldali lyukaknál.

- Fúrja ki a cső nyílását a jobb vagy a bal oldalon úgy, hogy a lyuk enyhén lejtsen a külső tér felé.

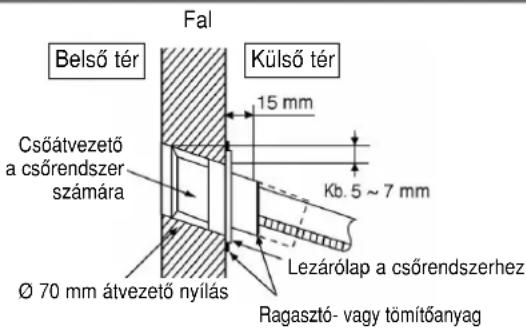

3 A NYÍLÁS KIVÁGÁSA A FALBAN, ÉS A CSÓÁTVEZETŐ BEHELYEZÉSE

1. Helyezze a csőátvezetőt a lyukba.
2. Rögzítse a takarólapot az átvezetőhöz.
3. Vágja le a csőátvezetőt, hogy kb. 15 mm-re nyúljon ki a falból.

FIGYELMEZTETÉS

Ha a fal üreges, építse be a csőátvezetőt annak érdekében, hogy egerek ne károsíthassák a csatlakozó kábeleket.

1. Rögzítse az átvezetőt ragasztóval vagy tömítőanyaggal a végső helyzetében.

1. A JOBB HÁTSÓ CSÖVEZÉSHEZ

Húzza ki a beltéri csöveket.

Helyezze fel a beltéri egységet.

Rögzítse a beltéri egységet.

Helyezze el a csatlakozó kábelt.

2. A JOBB ÉS A JOBB ALSÓ CSÖVEZÉSHEZ

Húzza ki a beltéri csöveket.

Helyezze fel a beltéri egységet.

Helyezze el a csatlakozó kábelt.

Rögzítse a beltéri egységet.

3. BEÁGYAZOTT (RÖGZÍTETT) CSÖVEZÉSHEZ

Helyezze vissza a vízelvezető csövet.

Hajlítsa meg a beépített csöveket.

- Rugós hajlító szerszámot, vagy azzal azonos célszerszámot használjon a csövek meghajlításához, hogy a csövek ne nyomódjanak meg.

Helyezze fel a beltéri egységet.

Vágja méretre és tágítsa ki a beépített csöveket.

- Miután meghatározta a csövek méretét, tolja el teljesen a készüléket a felerősítőlapon bal felé. - További információkat a „Csövek levágása és tágítása” részben találhat.

Húzza be a csatlakozó kábelt a beltéri egységbe.

- A külső és a belső kábelt az előlaprács eltávolítása nélkül is csatlakoztathatja.

Csatlakoztassa a csörendszert.

- További információkat a „Csőrendszer csatlakoztatása” részben találhat, a kültéri egység csatlakoztatása fejezetben. (Az alábbi lépéseket a kültéri egység csöveinek csatlakoztatása és a gázszivárgás ellenőrzése után végezze el.)

Szigetelje és fejezze be a csövezést.

- További információkat a „Csövezés és befejezése” részben találhat, amely a kültéri egységre vonatkozik, valamint a beltéri/kültéri egység telepítésével kapcsolatos „A csőrendszer csatlakozásának szigetelése” fejezetben.

Rögzítse a beltéri egységet.

Húzza ki a csöveket és a vízelvezető csövet

VESZÉLY

Ügyeljen arra, hogy ne szorítsa vagy csípje be a hálózati kábelt a csőátvezetésnél, mert az hőfejlődést vagy tüzet okoz.

A hálózati kábel nem akadhat be a 2-állású rögzítőnél, és ne legyen túlságosan nagy szabad hely a felerősítőlap és a beltéri egység között. Ez rendellenes zajt okozhat.

A beltéri egység telepítése

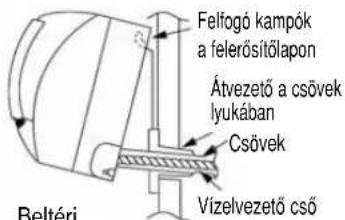

Akassza a beltéri egységet a felerősítőlap felső részére (a beltéri egység ekkor a felerősítőlap felső élénél helyezkedik el). Biztosítsa, hogy a kampók a felerősítőlapon biztonságosan tartsák a készüléket úgy, hogy jobbra-balra mozgatja azt.

Beltéri egység

A burkolat tárolása

Abban az esetben, amikor a burkolat-részt kivágta, helyezze el azt az ábra szerint a váz hátuljára, hogy esetleg a jövőben újra felhasználhassa.

(Bal, jobb és 2 db alsó csövezés burkolat.) Csövezés

A beltéri egység rögzítése

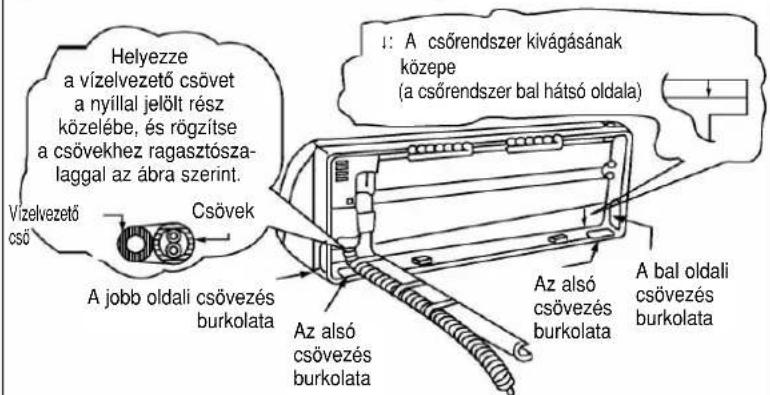

1. Hálózati kábel elrendezése Ragasztószalaggal rögzítse a maradék kábelt kötegben, és helyezze el a készülék váza mögött.

- Ügyeljen arra, hogy a kábel ne csípődjön a készülék rögzítő kampója (2 helyzetű) és a felerősítőlap közé.

1. Nyomja meg a készülék alsó bal és jobb oldalát a felerősítőlap felé, amíg a kampók kattanással a nyílásokba nem kerülnek.

Hálózat csatlakozókábel

VESZÉLY

Ne képezzen köteget a hálózati kábelből kábelrögzítő szalaggal. Ekkor hő keletkezhet és tüzet okozhat.

Felerősítőlap

A csatlakozó kábel behelyezése

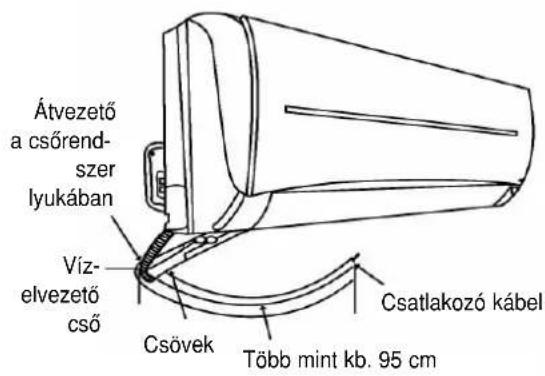

A csatlakozó vezeték hossza

A készülék eltávolításához nyomja az aljlapnál lévő jelzést, és húzza a készüléket enyhén maga felé, hogy a rögzítést kioldja.

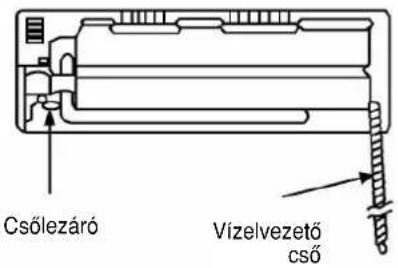

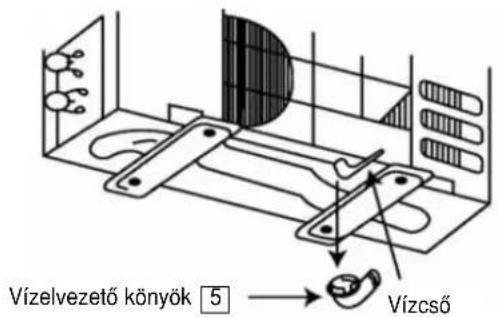

A vízelvezető és -lezáró fedél megcserélése

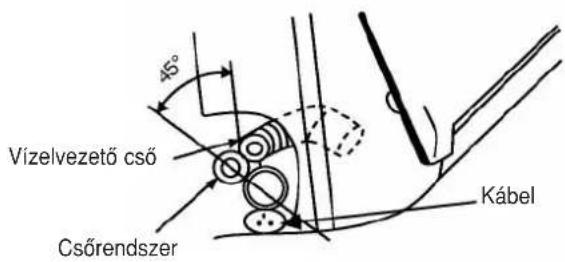

Hátulnézet, bal oldali csőtelepítésnél

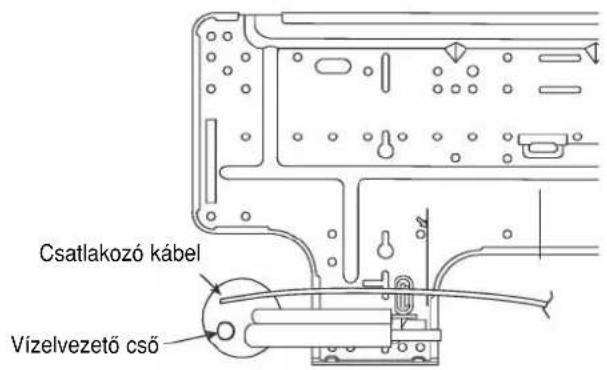

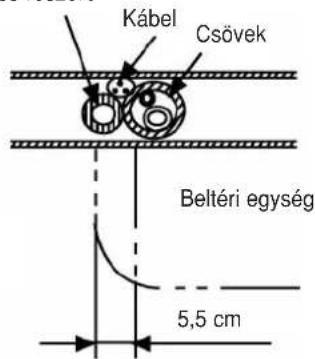

• A csatlakozó kábel és a vízelvezető cső elhelyezése bal oldali csövezés esetében.


(Jobb oldali csövezésnél hasonlóképpen járjon el.)

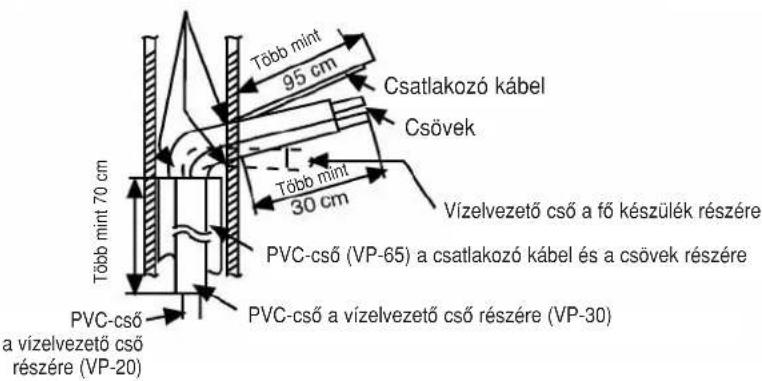

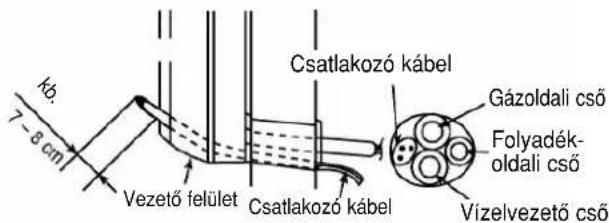

- Hogyan húzza ki a csöveket és a vízelvezető csövet beépített csövezés esetében.

Használjon ragasztó-, tömítőanyagot, a falon lévő nyílás lezárására.

PVC-cső a vízelvezető cső részére

5

A KÁBEL CSATLAKOZTATÁSA A BELTÉRI EGYSÉGHEZ

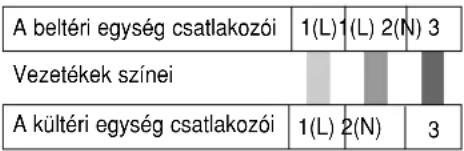

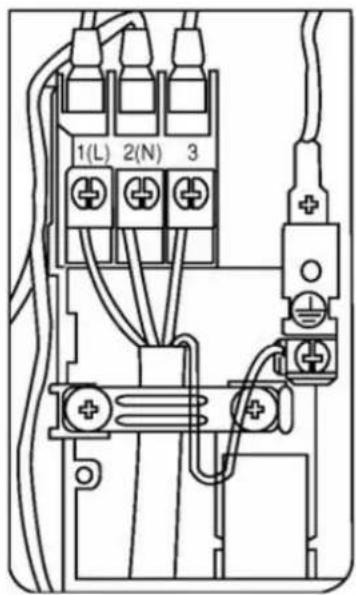

1. A kültéri és a beltéri egység kábelét az előlaprács eltávolítása nélkül is be lehet kötni.

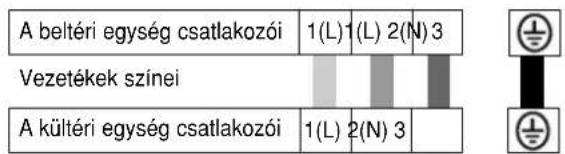

2. A kültéri és a beltéri egység közötti összekötőkábel bevizsgált, jóváhagyott, műanyag szigetelésű, 4·1,5 mm² érkeresztmetszetű hajlékony kábel legyen a 245 IEC 57 szerint vagy annál vastagabb.

- Biztosítsa, hogy a kültéri egység és a beltéri egység azonos csatlakoztatási pontjára azonos színű vezeték kerüljön.

- A védőföldelés vezetéke kismértékben hosszabb legyen, mint a többi, ahogyan azt az ábra mutatja, a biztonság érdekében, ha a kábelt kihúzzák a kábelrögzítőből.

- Rögzítse a kábelt a csatlakozópanelre a kábelrögzítővel (szorítókengyellel).

Ezt a készüléket megfelelő védőföldeléssel kell ellátni.

A vezeték végének lecsupaszítása és csatlakoztatási követelmények

Vezeték csupaszítása

MEGFELELÓ TILOS

Ne legyen kilógó, elemi vezetékszál, amikor behelyezi a csatlakozóhoz.

Beltéri/kültéri csatlakozópanel

5 mm vagy több

(Távolság a vezetékek között)

A vezetőrészt teljesen helyezze be

A vezetőrészt hosszan helyezte be

A vezetőrészt nem teljesen helyezte be

TILOSTILOSMEGFELELÖ

1 VÁLASSZA KI A LEGKEDVEZŐBB TELEPÍTÉSI HELYET (Ezt az előzőekben ismertetett „Válassza ki a legkedvezőbb helyet” fejezet alapján végezze) (→ 5. o.)

2 A KÜLTÉRI EGYSÉG TELEPÍTÉSE

Miután kiválasztotta a legkedvezőbb helyet, kezdje el a telepítést a beltéri/kültéri egység telepítési ábrája szerint.

1. Rögzítse a készüléket betonra, vagy szilárd tartóra vízszintesen csavarokkal ( 10 mm).
2. Ha a tetőre szereli fel, vegye figyelembe az erős szelet és a földrengést. A felerősítő állványt szilárdan rögzítse csavarokkal vagy szögekkel.

Mértékegység: mm

3 A CSÖRENDSZER CSATLAKOZTATÁSA

A csőrendszer csatlakoztatása a beltéri egységhez

Tágítsa kúposra a rézcsövet, miután felhelyezte rá a csavaranyát (helyezze a réz csővezeték hajlatába, ha hosszabb csöveket használ).

Csatlakoztassa a csővezetékeket.

• Helyezze a csövek közepét, és enyhén, kézzel húzza meg a csavaranyát.
• Ezután húzza meg a csavaranyákat nyomatékmérő kulccsal, a specifikált nyomatékkal, a táblázatban közölt értékek szerint.

FIGYELMEZTETÉS	Ne húzza túl a csavarokat, mert ez gázszivárgást okozhat.
Csőméret		Nyomaték
6,35 mm (1/4")		18 N·m (1,8 mkg)
9,52 mm (3/8")		42 N·m (4,2 mkg)
12,70 mm (1/2")		55 N·m (5,5 mkg)

Csatlakoztassa a csőrendszert a kültéri egységhez

Határozza meg a csövek hosszúságát, majd vágja le a szükséges méretre csővágóval. Távolítsa el a sorját a levágott peremról. Tágítsa kúposra a rézcsövet miután felhelyezte rá a csavaranyát (helyezze azt valamelyik szerelvényhez). Helyezze a csövek közepét a szelepekhez, és húzza meg az anyát nyomatékmérő kulccsal a táblázatban közölt nyomatékkal.

3

A CSÖRENDSZER CSATLAKOZTATÁSA (folytatás)

A CSÖVEK LEVÁGÁSA ÉS KIBŐVÍTÉSE

1. Használjon csővágót a méretre vágáshoz, majd távolítsa el a sorját.
2. Távolítsa el a sorját lyuktágító szerszámmal. Ha nem távolítja el a sorját, az gázszivárgást okozhat. Fordítsa lefelé a cső végét, hogy megakadályozza a fém részecskék bejutását a csőbe.
3. Készítse el a csőbővítést miután behelyezte a bővítő szerszámot a rézcsőbe.

1. Levágás

1. A sorja eltávolítása 3. Csőbővítés

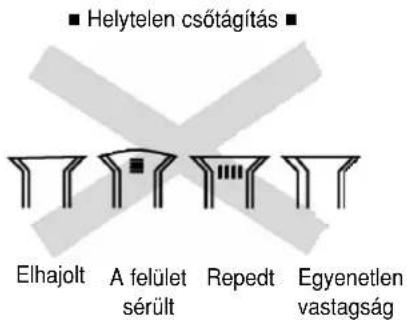

Ha a csőtágítás megfelelő, a tölcséres rész belső felülete egyenletesen fényes, és egyenletes vastagságú. Amikor a tágított csőrészt a csatlakoztatáshoz illeszti, gondosan ellenőrizze annak minőségét.

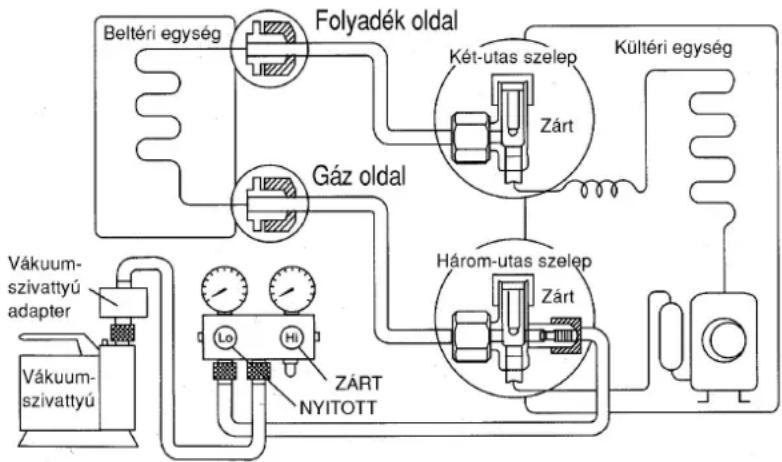

AMIKOR A LÉGKONDICIONÁLÓT TELEPÍTI, ÜGYELJEN ARRA, HOGY TÁVOLÍTSA EL A LEVEGŐT A BELTÉRI EGYSÉGBÓL ÉS A CSÖRENDSZERBÖL, a következő eljárás szerint.

1. Csatlakoztassa a töltőcsövet nyomótűs csatlakozóval a töltő készülék „Low” oldalára, valamint a 3-utas szelep szervizcsatlakozójához.
2. Ügyeljen arra, hogy a töltőcső végét nyomótűs csatlakozóval csatlakoztassa a szervizcsatlakozóhoz.
3. A töltőcső csatlakozó adapter UNF 1/2 – 20 menetű legyen.
4. Csatlakoztassa a töltő készülék középső csövét a vákuumszivattyúhoz, ellenőrző szeleppel, vagy vákuumszivattyúhoz és vákuumszivattyú adapterrel.
5. Kapcsolja be a vákuumszivattyút és ellenőrizze, hogy a műszer mutatója 0 Hgcm (0 MPa)-tól -76 Hgcm (-0,1MPa)-ig kitér-e. Ezután távolítsa el a levegőt kb. 10 percen keresztül.
6. Zárja a töltő készülék „Low” oldali szelepét majd kapcsolja ki a vákuumszivattyút. Ügyeljen arra, hogy a műszer mutatója kb. 5 percig ne mozduljon meg.
   ÜGYELJEN ARRA, HOGY TARTSA BE EZT AZ ELJÁRÁST, HOGY MEGAKADÁLYOZZA A HÜTÖKÖZEG SZIVÁRGÁSÁT.
7. Bontsa a töltöcsövet a vákuumszivattyúról és a 3-utas szelep szervizcsatlakozójáról.
8. Helyezze fel a 3-utas szelep szervizcsatlakozójára a lezáró anyát, és 18 Nm nyomatékkal húzza meg a nyomatékmérő kulccsal.
9. Távolítsa el mind a 2-utas, mind a 3-utas szelep lezáró anyát. Mindkét szelepet állítsa „OPEN” (nyitott) helyzetbe, hatlapfejű kulccsal (4 mm).
10. Szerelje fel a szeleplezáró anyákat a 2-utas és a 3-utas szelepre.
11. Ellenőrizze a gázszivárgást.

Megjegyzés

FIGYELMEZTETÉS

• Ha a műszer mutatója nem tér ki 0 Hgcm (0 MPa)-tól –76 Hgcm (–0,1 MPa)-ig a 3. lépésnél, hajtsa végre a következő méréseket:
• Ha a szivárgás megszűnik, ha a csőcsatlakozásokat újra meghúzza, folytassa a munkát a 3. lépéstől.
• Ha a csatlakoztatások ismételt meghúzására nem szűnik meg a szivárgás, javítsa meg a szivárgás helyét.
• Ne engedje szabadon a hűtőközeget a csövezési munkák során telepítéskor, vagy újratelepítéskor. Ügyeljen arra, hogy a folyékony hűtőközeg fagyást okozhat.

5

A KÁBEL CSATLAKOZTATÁSA A KÜLTÉRI EGYSÉGHEZ

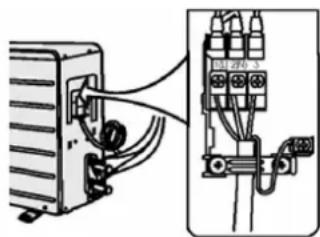

1. Távolítsa el a készülék csatlakozópaneljának burkolatát, a csavar oldásával.
2. A kültéri és a beltéri egység közötti összekötőkábel bevizsgált, jóváhagyott, műanyag szigetelésű 4-1,5 mm² érkeresztmet-szetű hajlékony kábel legyen a 245 IEC 57 szerint, vagy annál vastagabb.

1. Rögzítse a kábelt a csatlakozópanelre a kábelrögzítővel (szorítókengyellel).
2. Helyezze vissza a csatlakozópanel burkolatát eredeti helyzetébe a csavarral.

Megjegyzés

A csatlakozópanelen a földelő csatlakozót használja a beltéri és kültéri egység összeföldelésére, az ábra szerint. (A földelés jelét a kültéri egység burkolatán csak a japán piacra szánt kivitelnél tüntették fel.)
5. A vezetékek végének lecsupaszítását és csatlakoztatási körülményeit lásd a Beltéri egység 5. pontjában.

6

A CSÖVEK SZIGETELÉSE

1. Kérjük végezze el a csőcsatlakozásoknál a szigeteléseket, amint azt a „Beltéri/kültéri egység telepítési ábrája” mutatja. Burkolja be a szigetelt csövek végét, hogy megakadályozza a víz bejutását a csőrendszer mentén.
2. Ha a vízelvezető cső vagy a csatlakozó csövek a szobában vannak (és ahol páralecsapódás keletkezhet) erősítse meg a szigetelést, 6 mm-es (vagy vastagabb) alkalmas POLY-E FOAM (vagy hasonló) anyaggal.

A SZUPER ANTIALLERGÉN SZÜRÖ BEHELYEZÉSE

1. Nyissa fel az elölapot.
2. Távolítsa el a jobb oldali levegőszűrőt.
3. Illessze helyére a szuper antiallergén szűrót az ábra szerint.

AZ ELÓLAPRÁCS ELTÁVOLÍTÁSA

Kérjük, kövesse a következő lépéseket az előlaprács eltávolítására, ha az szükséges, mint például a szervizelésekor.

1. Állítsa a függőleges levegőáramlás terelőlapokat vízszintes helyzetbe.

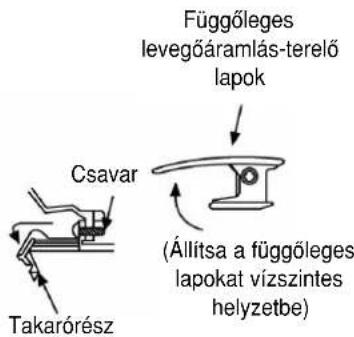

2. Tolja lefelé az elölapon lévő két takaró részt úgy, ahogyan azt az ábra mutatja, majd távolítsa el a két csavart.
3. Húzza maga felé az előlap alsó részét és távolítsa el az előlaprácsot.

Amikor visszahelyezi az előlaprácsot, először állítsa a függőleges levegőterelő-lapokat vízszintes helyzetbe, majd hajtsa végre a 2., 3. lépéseket, fordított sorrendben.

MÜKÖDTETÉS AZ AUTOMATIKUS ÜZEMMÓD KAPCSOLÓVAL

A következőkben ismertetett működtetések az „AUTO OFF/ON” kapcsoló megnyomásával hajthatók végre.

1. AUTOMATIKUS ÜZEMMÓD
   Az automatikus üzemmód az AUTO OFF/ON kapcsoló megnyomása után azonnal bekapcsolódik.

2. TESZT ÜZEMMÓD (SZERVIZ CÉLOKRA)

A teszt üzemmód az AUTO OFF/ON kapcsoló több mint 5, de kevesebb mint 8 másodpercig tartó folyamatos megnyomásával indítható. Egy „pep” hang fog hallatszani az ötödik másodperc után, amely jelzi, hogy a teszt üzemmód bekapcsolódott.

1. TÁVVEZÉRLŐ JELÉT VISSZAJELZŐ HANG BE-/KIKAPCSOLÁSA

a) Tartsa nyomva az AUTO OFF/ON gombot több mint 16, de kevesebb mint 21 másodpercig. Négy „pep” hang fog hallatszani a 16. másodperc után.
b) Nyomja meg az „ERROR RESET“ (hibatörlés) gombot a távvezérlőn. Egy „pep” hang fog hallatszani.
c) Nyomja meg egyszer az AUTO OFF/ON gombot a távvezérlő jelét visszajelző hang be-/kikapcsolására. Egy „pep” hang jelzi a visszajelző hang bekapcsolását, még egy hosszabb „pep” hang jelzés a kikapcsolását.

- Ha a vízelvezető könyököt használja, akkor a készüléket 3 cm-rel magasabbra helyezze az állványon.

- Ha a készüléket olyan környezetben használja, ahol a hőmérséklet 2 vagy 3 napig 0 °C alá süllyed rendszeresen, azt javasoljuk, hogy ne használja a vízelvezető könyököt, mivel a víz megfagy és a ventilátor nem fog forogni.

- Ha a vízelvezető könyököt használja, akkor a készüléket 3 cm-rel magasabbra helyezze az állványon. - Ha a készüléket olyan környezetben használja, ahol a hőmérséklet 2 vagy 3 napig 0 °C alá süllyed rendszeresen, azt javasoljuk, hogy ne használja a vízelvezető könyököt, mivel a víz megfagy és a ventilátor nem fog forogni.

Olyan szögben helyezze el a csövet, hogy a víz enyhe lejtéssel kifelé folyjék.

ELLENÖRIZZE A VÍZELVEZETÉST

• Nyissa fel az előlapot, és távolítsa el a levegőszűrőket. (A vízelvezetés ellenőrzését az előlaprács eltávolítása nélkül is elvégezheti.)

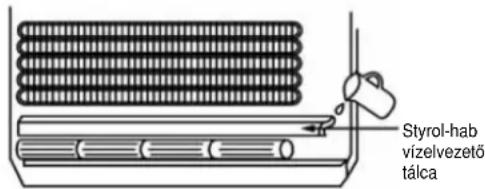

• Öntsön egy pohár vizet a vízelvezető cső styrofoam tálcájába.
• Ellenőrizze, hogy a víz átáramlik a beltéri egység vízelvezető csövén.

A KÉSZÜLÉK MÜKÖDÉSÉNEK KIÉRTÉKELÉSE

• Kapcsolja a készüléket hűtés/fűtés üzemmódra, legalább 15 percig.
• Mérje meg a belépő és a kilépő levegő hőmérsékletét.
• Ellenőrizze, hogy a belépő és a kilépő levegő hőmérsékletének különbsége legalább (vagy nagyobb) mint 8 °C hűtés üzemmódban, vagy több mint 14 °C fűtés üzemmódban.

Ellenőrzési tételek

Tapasztalható valamilyen mértékű gázszivárgás a csőcsatlakoztatásoknál?
Végrehajtotta a hőszigeteléseket a csatlakoztatás csavaranyáinál?
A csatlakozókábelt fixen csatlakoztatta a csatlakozó dobozban?
A csatlakozókábelt fixen rögzítette?
A vízelvezetés megfelelő? („Ellenőrizze a vízelvezetést” részben található információ.)
Megfelelően van kivitelezve a védőföldelés csatlakoztatása?
A beltéri készüléket megfelelően rögzítette a felerősítőlapra?
A hálózati tápfeszültség megfelel a készülék névleges tápfeszültségének?
Rendellenes hang hallatszik?
A hütés/fütés üzemmód megfelelő?
A hömérséklet-szabályozás megfelelően működik?
A távvezérlő folyadékkristályos kijelzője (LCD) megfelelően működik?
Behelyezte a levegötisztító szüröt?

Panasonic Corporation

Weboldal: http://www.panasonic.net

Felelós kiadó: PANASONIC SOUTH-EAST EUROPE KFT. • Minden jog fenntartva.

Szedés, tördelés: SZIGNET KFT. • Nyomás, kötészet: FISCHERMAN KFT.
