HASZNÁLATI ÚTMUTATÓ WH-SXF09D3E51 PANASONIC

Mielőtt a készüléket üzembe helyezi, kérjük, gondosan olvassa végig ezt a kezelési útmutatót, és örizze meg, hogy a későbbiekben is segítségére lehessen.

Mielőtt a készüléket üzembe helyezi, győződjön meg arról, hogy a telepítést szakképzett, erre feljogosított szakember megfelelően végezte-e el és pontosan követte-e a Telepítési útmutatóban leírtakat.

A magyar fordítás az F568562 cikkszámú angol nyelvű kezelési útmutató alapján készült.

CE

© Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd. 2012. Jogtalan másolás és terjesztés törvénybe ütközik.

Köszönjük, hogy

Panasonic

készüléket vásárolt.

TARTALOMJEGYZÉK

BIZTONSÁGI ÓVINTÉZKEDÉSEK

2-3

VEZÉRLÓPANEL

4-7

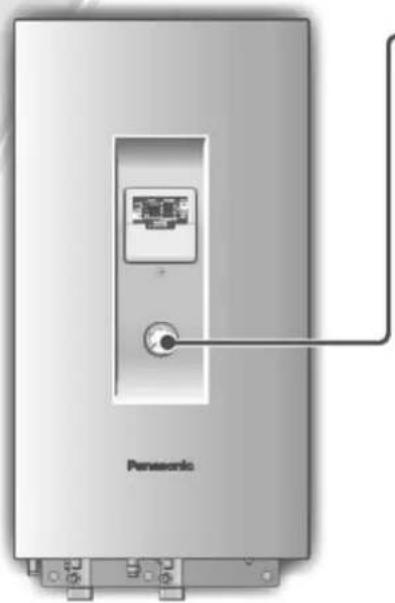

BELTÉRI EGYSÉG 8

HIBAELHÁRÍTÁS

9–10

ADATLAP

11

MÜSZAKI ADATOK

Kültéri egységek 12

Beltéri egységek 13

KÖRNYEZETVÉDELMI

INFORMÁCIÓK 14

MEGJEGYZÉS

Ebben a kezelési útmutatóban szereplő illusztrációk példaként szolgálnak és különbözhetnek a valódi készüléktől.

A változtatás jogát fenntartjuk, előzetes bejelentés nélkül, a jövőbeni javítás érdekében.

MÜKÖDÉSI FELTÉTELEK

A kilépő vízhőmérséklete (°C)		Belső tér
FÜTÉS	Max.	55
	Min.	25

Környezeti hőmérséklet (°C)		Külső tér
FÜTÉS	Max.	35
	Min.	-20

Megjegyzés

Amikor a külső tér hőmérséklete a fenti táblázatban megadott hőmérséklet-tartományon kívül esik, a fűtési kapacitás jelen- tösen csökken, a kültéri egység működése esetleg leáll a védelmi funkció miatt.

Ha a külső hőmérséklet visszatér a megadott hőmérséklethatáron belülre, a készülék rövid időn belül automatikusan újraindul.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

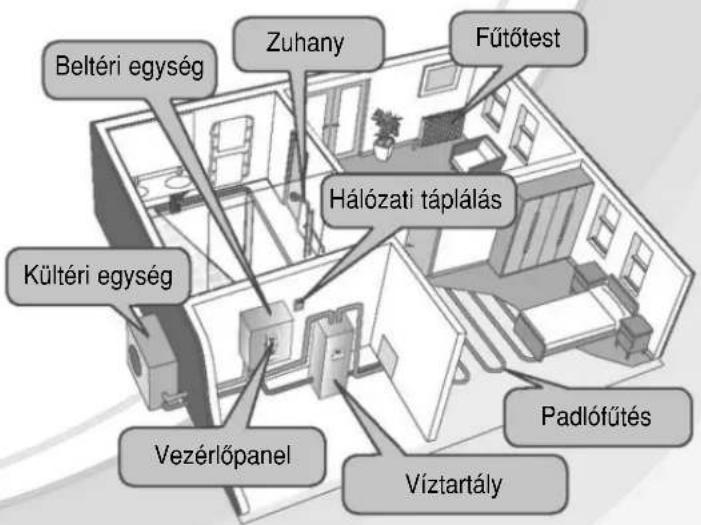

• A Panasonic osztott rendszerű levegő-víz hőszivattyú csak egy beltéri és egy kültéri egységből áll. Ez a rendszer Panasonic melegvíztároló tartállyal történő kombinációra van tervezve.
  Amennyiben nem Panasonic melegvíztároló (puffer) tartályt használ, a Panasonic nem garantálja sem a megfelelő működést, sem a rendszer megbízhatóságát.
• Ez a kezelési útmutató csak azt mutatja be, hogy miként működik a hőszivattyú rendszer a beltéri és a kültéri egység között.
• A víztartály, a radiátor, a külső hőmérséklet-érzékelő és a padlófűtés működtetéséről olvassa el a gyártó erre vonatkozó kezelési útmutatóját.

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tart-sa be a következőket.

A nem megfelelő használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következő jelzések mutatják.

VESZÉLY

Ez a jelzés súlyos vagy halálos balesetre figyel- meztet, ha nem veszi figyelembe az előírásokat.

FIGYELMEZTETÉS

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem veszi figyelembe az előírásokat.

Azokat az utasításokat, amelyeket követnie kell, a következő jelölések mutatják.

Ez a jelzés azt mutatja, hogy az adott müvelet TILOS!

Ezek a jelzések azt mutatják, hogy az adott művelet végrehajtása KÖTELEZŐ!

VESZÉLY

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrend- szerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelő gyakorlattal a készülék kezelését illetően.

Csak olyan személyek felügyelete mellett használhatják a készüléket, aki felelős a biztonságukért.

Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a márkakereskedőhöz vagy a szakszervizhez a belső részek tisztítása, javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelő felszerelés (telepítés) és kezelés vízcsöpögést, elektromos áramütést vagy tüzet okozhat.

Bizonyosodjon meg a szakkereskedőnél vagy a márkaszerviznél, hogy a specifikált hűtőközeget használják. A megadottól eltérő hűtőközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okozhat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elő. Meghibásodás esetén tűz keletkezhet.

Ne helyezze az ujját vagy valamilyen tárgyat a kültéri vagy a beltéri egységbe, mert a forgórészek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

VESZÉLY
BELTÉRI ÉS KÜLTÉRI EGYSÉG
	Ne álljon, ne üljön, ne lépjen ráa készülékre, mert véletlenül leeshet.
	Ne helyezze a beltéri egységet külső térbe. Ez csak belső térben történő telepítésre van tervezve.
TÁPFESZÜLTSÉG-ELLÁTÁS
	Ne használjon módosított, hosszabbító-, meghosszabbított vagy nem specifikált kábelt a túlmelegedés és a tűz megelőzése érdekében.
	A túlmelegedés, tűz vagy áramütés elkerülése érdekében:Ugyanazt a hálózati csatlakozóaljzatot ne használja más készülék táplálására is.Ne kezelje a készüléket vizes kézzel.Ne hajlítsa meg túlzottan a hálózati kábelt.
	Ha a hálózati csatlakozókábel megsérült, azt csak a gyártó, a szakserviz vagy megfelelő szakember cserélje a balesetveszély elkerülése miatt.
	Ez a készülék áram-védőkapcsolóval (beépített túláram védelem nélkül) (RCCB) rendelkezik.Kérjük, a beépítés (telepítés) után ellenőriztesse ennek a kapcsolónak a működését, majd ezt időnként rendszeresen végeztesse el szervizelés vagy karbantartás után szakképzett szakemberrel, hogy megbizonyosodjon a kapcsoló megfelelő működéséről. Ellenkező esetben meghibásodás esetén elektromos áramütés vagy tűz keletkezhet.
	Javasoljuk, hogy különbözeti áram működtetésű védőkapcsolót (RCD) is telepítsen, az elektromos áramütés vagy tűz megelőzésének érdekében.
	Kapcsolja ki a készüléket, ha bármilyen rendellenességet/hibát észlel, és bontsa a hálózat tápfeszültség csatlakoztatását, vagy kapcsolja le a hálózati kapcsolót vagy megszakítót. (Füst-, tűz-, elektromos áramütés-veszély.)Példák a rendellenes működésre/hibára:Az áram-védőkapcsoló (RCCB) magától lekapcsolódik.Egés szag, rendellenes zaj vagy rezgés-zaj hallható a készülék működésekor.Meleg víz távozik a készülékből.Azonnal lépjen kapcsolatba a legközelebbi márkaszervizzel a karbantartás vagy a javítás elvégzésére.
	Javasoljuk, hogy a szervizelés vagy karbantartás során viseljen kesztyűt, a sérülések megelőzésének érdekében.
	Ezt a berendezést védőföldeléssel kell ellátni az elektromos áramütés vagy a tűz megelőzésére.
	Elektromos áramütés elkerülésének érdekében a következő esetekben kapcsolja le a készülék tápfeszültség-ellátását:- mielőtt tisztítja vagy karbantartja-ha hosszabb ideig nem fogja használni a készüléket.
	Ez a készülék összetett működésű. Minden tápfeszültség-ellátást le kell kapcsolni, mielőtt a beltéri egység bármelyik csatlakoztatásához hozzá akar férní, az elektromos áramütés-, tűz-, vagy halálos sérülés megelőzésének érdekében.

FIGYELMEZTETÉS
BELTÉRI ÉS KÜLTÉRI EGYSÉG
	Ne mossa le a beltéri egységet vízzel, benzinnel, festékhígítóval vagy súrolószerrel.
	Ne telepítse a készüléket semmiféle lánggal működő készülék közelébe, vagy fürdőszobába, mert ez elektromos áramütést vagy tüzet okozhat.
	Ne érintse meg a kimenő vízcsövet a beltéri egységnél, működés közben.
	Ne helyezzen semmit a készülék tetejére vagy a készülék alá.
	Ne érintse meg az éles alumínium bordázatot, mert az éles részek sérülést okozhatnak.
	Ne használja a készüléket a sterilizálás közben, a leforrázás vagy túlmelegedés megelőzése érdekében zuhanyozás során.
	Godoskodjon arról, hogy a vízelvezetés csatlakoztatása megfelelő legyen. A nem megfelelően csatlakoztatott vízelvezetés vízcsöpögést eredményezhet.
	Rendszeresen ellenőrizze, hogy a készülék felerősítése nem sérült-e meg. Hosszabb használat során a felerősítő szerelvények szilárdsága leromolhat, és a készülék leeshet.
	A sterilizáló funkció tartományának beállítását csak márkakereskedő (márkaszerviz) végezze el a helyi előírások és rendelkezések szerint.
VEZÉRLÓPANEL
	Ne érje víz a vezérlőpanelt. Ez elektromos áramütést vagy tüzet okozhat.
	A vezérlőpanel gombjait ne nyomja meg kemény, hegyes tárggyal. Ez a készülék sérülését okozhatja.
	Ne mossa le a vezérlőpanelt vízzel, benzinnel, festékhígítóval vagy súrolószerrel.
	Ne vizsgálja vagy szervizelje a vezérlőpanelt saját maga. Forduljon a márkakereskedőhöz, márkaszervizhez. A szakszerűtlen beavatkozás balesetet okozhat.

VEZÉRLÓPANEL

• Ebben a kezelési útmutatóban leírt bizonyos funkciók esetleg nem alkalmazhatók az Ön készülékére.
• További információkért forduljon a legközelebbi márkakereskedőhöz.
• Normál működés esetében az, és a gombokat nem kell használnia.

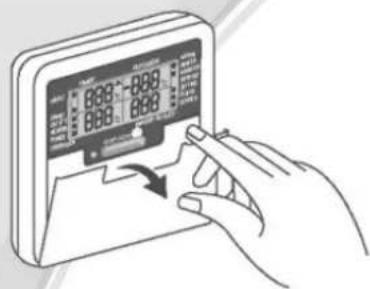

A kezelögomb rész takarólapjának nyitása

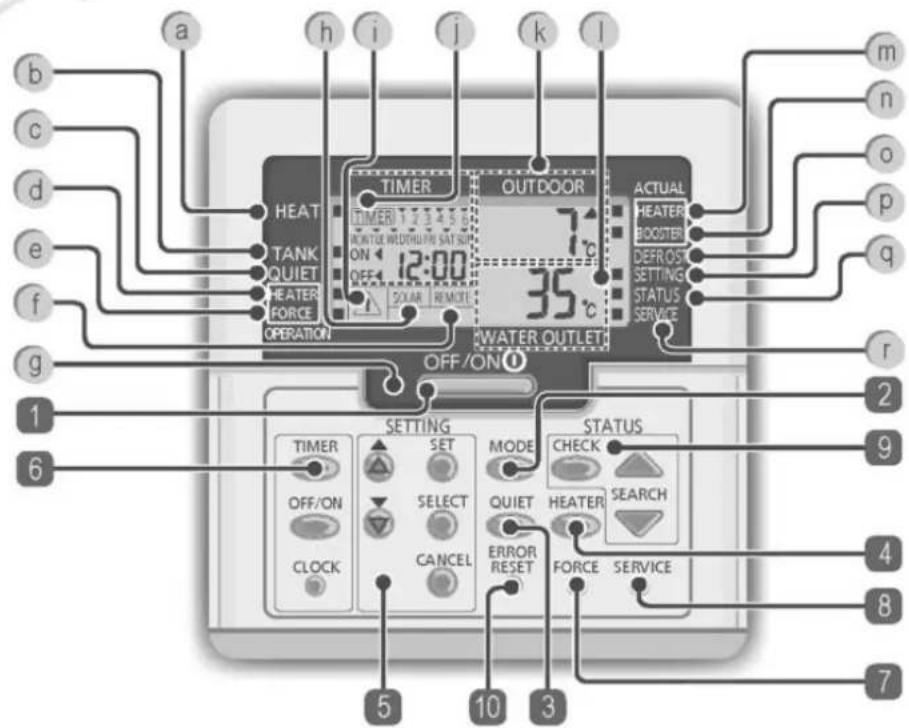

VEZÉRLÓPANEL KIJELZÉSE

a HEAT (Fütés üzemmód ki-/bekapcsolás) kijelző
b TANK (Melegvíz-tartály üzemmód ki-/bekapcsolás) kijelző
C QUIET (Csendes működés ki-/bekapcsolás) kijelző
d HEATER (Kiegészítő fűtésigény ki-/bekapcsolás) kijelző
e FORCE (Háttér fűtésigény ki-/bekapcsolás) kijelző
f REMOTE (Külső hőmérséklet-szabályozó csatlakozás) kijelző
g Működést jelző LED
h SOLAR (napkollektor) kijelző
Figyelmeztető jelzés (víztartály hőmérséklete 60 °C felett van)

VEZÉRLÓPANEL KEZELÓGOMBJAI

1 OFF/ON (Ki-/bekapcsoló) gomb
2 MODE (Működés, üzemmódválasztó gomb)
3 QUIET (Csendes működés) gomb
4 HEATER (Beltéri egység, kiegészítő fütését engedélyező) gomb
5 SETTING (Rendszerbeállítás üzemmód) gombok

VEZÉRLÓPANEL ELŐKÉSZÍTÉSE

A pillanatnyi óraidő és nap beállítása

1. Nyomja meg a gombot.
2. Nyomja meg a vagy gombot a pillanatnyi nap beállítására.
3. Nyomja meg a gombot a megadásra.
4. Ismételje meg a 2. és 3. lépést a pillanatnyi óraidő beállítására.

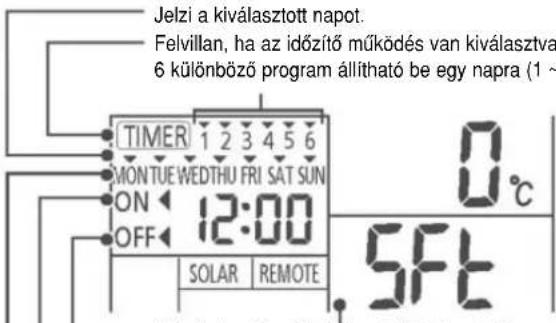

j TIMER (Időzítő/óraidő beállító) kijelző
k OUTDOOR (Kültéri környezeti hőmérséklet) kijelző
WATER OUTLET (Kimenő vízhómérséklet) kijelző
m HEATER (Kiegészítő fűtés aktuális működés ki-/bekapcsolás) kijelző
BOOSTER (Háttér fűtés aktuális működés ki-/bekapcsolás) kijelző
DEFROST (A rendszer jégtelenítés működésének ki-/bekapcsolás) kijelző
p SETTING (Rendszerbeállítás üzemmód ki-/bekapcsolás) kijelző
q STATUS (Rendszer állapot ellenőrző üzemmód ki-/bekapcsolás) kijelző
SERVICE (Rendszer szervizüzemmód ki-/bekapcsolás) kijelző

6 TIMER (Időzítő beállítás) gombcsoport
7 FORCE (Háttér fűtés üzemmód) gomb
8 SERVICE (Rendszerszerviz üzemmód) gomb
9 STATUS (Rendszerállapot ellenőrző üzemmód) gombok
10 ERROR RESET (Hiba törlés) gomb

Megjegyzések

• A pillanatnyi óraidő és nap megadására akkor van szükség, ha:
• amikor a hálózati feszültséget először kapcsolják a ké- szülékre.
• hosszabb hálózati feszültségkimaradás után, amikor a feszültség visszatér.

- A beállított pillanatnyi óraidő lesz minden időzített működés alapja.

A SPECIÁLIS FUNKCIÓK BEÁLLÍTÁSA

• A kezdeti telepítés után, kézzel állíthatja be a beállításokat. A kezdeti beállítások mindaddig megmaradnak, amíg a használó nem változtatja meg azokat.
• A vezérlőpanel használható többféle elrendezésű telepítésnél is. Bizonyos funkciók esetleg nem alkalmazhatók az Ön készülékénél.
• Ügyeljen arra, hogy a működést (bekapcsolást) jelző LED ne világítson, mielőtt a beállításokat végzi.

1. Egyszerre nyomja meg legalább 5 másodpercig a és gombot, hogy belépjen a speciális beállítási üzemmódba.
   A „SETTING“ és a „STATUS“ kijelző bekapcsol.
2. Nyomja meg a vagy gombot a funkciók közötti válogatáshoz.
3. Nyomja meg a gombot a funkció megadásához.
4. Nyomja meg a vagy gombot a funkció beiktatására (YES), illetve kiiktatására (NO), vagy
   a kívánt egyéb opciók beállítására.
5. Nyomja meg a gombot a megadásra.

Beállítás Vezérlő panel kijelzője Leírás

1	ro oī	con	Külső hőmérséklet-szabályozó (YES/NO) (Igen/Nem).Külső hőmérséklet-szabályozó csatlakoztatásának beállítására szolgál.
2	HEATER	CAP	Beltéri kiegészítő fűtés kapacitás beállítás (3 kW / 6 kW / 9 kW)A fűtési teljesítmény csökkentésére szolgál, ha az nem szükséges. Az opciók a típustól függenek.
3	Ant	FrE	A vízrendszer fagyását megakadályozó funkció (YES/NO) (Igen/Nem).A vízrendszer fagyását megakadályozó funkciót a készülék kikapcsolt állapotában kapcsolhatja ki vagy be.
4	TANK	con	Melegvíz-tartály csatlakoztatás (YES/NO) (Igen/Nem)Melegvíz-tartály csatlakoztatásának beállítása.Megjegyzés:Ha a melegvíztartály csatlakoztatásánál a NO (Nem) beállítást választotta, az 5-től 14-ig pontot hagyja ki.
5	SOLAR	Pry	Napkollektor prioritás (YES/NO) (Igen/Nem)A napkollektor választása a víztartály felmelegítésére.
6	HEAT	Pry	Fűtés prioritás (YES/NO) (Igen/Nem)A szoba fűtésének elsődlegességének kiválasztása HEAT + TANK (Fűtés + tartály) üzemmódban.Megjegyzés: Ha a fűtés elsődlegességét választotta (YES) (Igen) a 7–8. beállítást hagyja ki.
7	HEAT	int	Fűtési, felmelegítési időtartam beállításAz időzítő beállítása a víztartály számára HEAT+TANK (fűtés+tartály) üzemmódban (0,5 óra ~10 óra között).
8	TANK	int	Víztartály felmelegítési időtartam beállításAz időzítő beállítása a tartály számára, HEAT+TANK (fűtés+tartály) üzemmódban (5 perc ~ 1 óra 35 perc között).
9	BOOSTER	htr	Háttér fűtés funkció be- vagy kikapcsolása (YES/NO) (Igen/Nem).A háttér fűtés funkció aktiválása vagy kiiktatása.Megjegyzés: Ha a háttér fűtési funkciót kikapcsolta (NO) (Nem), hagyja ki a 10. beállítást.
10	BOOSTER	dly	Háttér fűtés késleltetési idejének beállítása (ON) (be), ha a tartály hőmérséklete nem érte el a megfelelő hőmérsékletet (20 perc ~ 1 óra 35 perc között).

• Ne használja a készüléket a sterilizálás közben, a leforrázás vagy túlmelegedés megelőzése érdekében zuhanyozás során.
• A sterilizálás funkció tartományának beállítását csak márkakereskedő (márkaszerviz) végezze el a helyi előírások és rendelkezések szerint.

11	St rL	Fun	Sterilizálás (YES/NO) (Igen/nem)Sterilizálás beállítása, ha szükséges.Megjegyzés: Ha a sterilzálást kikapcsolta (NO) (Nem), hagyja ki a 12–14. beállítást.
12	Str		A sterilizálás napjának és idejének beállításaA sterilizálás időzítőjének beállítása (csak hetente egyszer, és ez este készenléti állapotban fog működni).
13	St rL	bo i	A sterilizálás hőmérsékletének beállításaA sterilizálási funkció hőmérsékletének beállítása (40 °C ~ 75 °C között).
14	Str	oPr	A sterilizálás időtartama. A sterilizálási hőmérséklet időtartamának, időzítőjének beállítása, amíg a sterilizálási folyamat tartson ( 5 perc ~ 1 óra között).

ALAPVETŐ MÜKÖDTETÉS ELÖREHALADOTT MÜKÖDTETÉS

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSÁRA SZOLGÁL

- Amikor a készülék bekapcsolt állapotban van, a LED világít, és az aktuális kimeneti vízhőmérséklet és a külső környezet hőmérséklete megjelenik a vezérlőpanel kijelzőjén.

A MÜKÖDÉSI ÜZEMMÓDOK KIVÁLASZTÁSA

• Fütés üzemmód (HEAT)

• A fütötestek/padlófütés fütési üzemmódjának ki- vagy bekapcsolása
  – Ebben az üzemmódban a kültéri egység biztosítja a hőt a bel- teri egység számára.

• Fütés+ tartály üzemmód (HEAT+TANK)

• Ebben az üzemmódban a kültéri egység fogja biztosítani a szaniter (használati meleg víz) tartály és a beltéri egység számára a fűtést.
  – Ez az üzemmód nem használható, ha nincs szanitertartály telepítve.

• Tartály üzemmód (TANK)

• A szanitertartály működésének be- vagy kikapcsolására szolgál.
  – Ebben az üzemmódban a kültéri egység fogja biztosítani a szanitertartály számára a fütést.

ÉLVEZZE A CSENDES KÖRNYEZETET

- Ez a működés csökkenti a kültéri egység zaját. Ebben az esetben csökkenhet a fűtőkapacitás.

KIEGÉSZÍTŐ FÜTÉS MÜKÖDÉS

• A kiegészítő fűtés extra fűtési kapacitást szolgáltat hideg külső- téri hőmérséklet során, és csak fűtés üzemmódban működhet a beltéri egység számára, ha ennek a gombnak a megnyomásával bekapcsolta.
• A kiegészítő fűtés automatikusan bekapcsol, ha a beállítási kö- rülmények fennállnak.
• A fütési működés kézzel kikapcsolható a megfelelő gomb újbóli megnyomásával.

RENDSZER ÁLLAPOT ELLENÓRZÓ ÜZEMMÓD

1. Nyomja meg 5 másodpercig a gombot az ÁLLAPOT (STATUS) üzemmódba történő belépéshez.
2. Nyomja meg a vagy gombot, a belépő víz hőmérséklete, tartály hőmérséklete, kompresszor fordulatszám (frekvencia), vagy a hiba lista ellenőrzésére.

- Nyomja meg a gombot az ÁLLAPOT (STATUS) üzemmódból történő kilépéshez.

- Ha az ÁLLAPOT (STATUS) üzemmódot választotta, a STATUS kijelző bekapcsol.

- Az ÁLLAPOT (STATUS) üzemmód nem aktiválható, ha a BEÁLLÍTÁS (SETTING) kijelző bekapcsolt állapotban van.

• Nyomatékosan javasoljuk, hogy forduljon a legközelebbi márkakereskedőhöz a vízhőmérséklet megváltoztatása érdekében.
• A vezérlőpanel használatával beállítható a kimenő víz hőmérséklete, és a külső környezet hőmérséklet-tartománya.

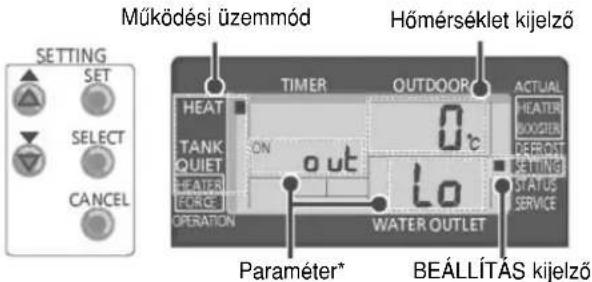

RENDSZER BEÁLLÍTÁS ÜZEMMÓD

1. Nyomja meg 5 másodpercig a gombot a BEÁLLÍTÁS (SETTING) üzemmódba történő belépéshez. A SETTING kijelző világít.
2. Nyomja meg a vagy gombot a paraméterek közötti válogatáshoz.
3. A kívánt paraméter kiválasztása után nyomja meg a gombot a paraméter megadására.
4. Nyomja meg a ⚠ vagy ⚡ gombot a kívánt hőmérséklet beállítására.
5. Újra nyomja meg a gombot a beállítás megadására.
6. Ismételje meg a 2-től 5-ig terjedő lépéseket más paraméter beállítására.

Működési üzemmód

Paraméter*

Leírás

HEAT out Lo Alacsony külső hömérséklet beállítása (-15 °C \~ 15 °C).

HEAT out H, Magas külső hőmérséklet beállítása (-15 °C \~ 15 °C).

HEAT H20 Lo Kimeneti víz beállított hőmérséklete alacsony külső környezeti hőmérsékletnél (25 °C \~ 55 °C).

HEAT H20 H, Kimeneti víz beállított hőmérséklete magas külső környezeti hőmérsékletnél (25 °C \~ 55 °C).

HEAT OFF Beállított hőmérséklet, amelynél a fűtés működése kikapcsoljon (5 °C \~ 35 °C).

HEATER out ON Külső környezeti hömérséklet, amelynél a fütés működése bekapcsoljon (-15 °C \~ 20 °C).

TANK SET Szanitertartály beállított hömérséklete (40 °C \~ 75 °C).

VÍZHÓMÉRSÉKLET HÖELTOLÁSÁNAK BEÁLLÍTÁSA (A vízhőmérséklet kismértékű módosítása)

1. 5 másodpercnél rövidebb ideig nyomja meg a gombot.
2. Ismételje meg a 3-tól 5-ig terjedő lépéseket, a beállított hőmérséklettől való eltérés beállításának érdekében (-5 °C \~ 5 °C).

Megjegyzések

• Nyomja meg a gombot, vagy várjon 30 másodpercet a BEÁLLÍTÁS (SETTING) üzemmódból történő kilépéshez.
• A beállított hőmérséklet tárolásra kerül, amikor a rendszerben magadásra került.
• A BEÁLLÍTÁS (SETTING) üzemmód nem aktiválható, amikor a szerviz üzemmód (SERVICE) és az ÁLLAPOT (STATUS) kijelző bekapcsolt állapotban (ON) van.

HETI IDÓZÍTŐ BEÁLLÍTÁSA

Vízhőmérséklet hőeltolással ( -5^ 5^ )

Kikapcsolási időzítő (OFF). A készülék automatikus kikapcsolására.

Bekapcsolási időzítő (ON). A készülék automatikus bekapcsolására.

A kiválasztott nap.

Funkció

Lépések

Belépés időzítő üzemmódba

Nyomja meg a gombot.

A nap és idő beállítása

1. Nyomja meg a vagy gombot a kívánt nap kiválasztására.

2. Nyomja meg a gombot a megadásra.

3. Az „1” szám fog villogni, ezután nyomja meg a gombot az 1-es program kiválasztására.

4. Nyomja meg a gombot az időzítő be- vagy kikapcsolására.

5. Nyomja meg az vagy, gombot a kívánt idő kiválasztására.

Beállíthatja az időzítővel a üzemmódokat és a kívánt vízhőmérséklet eltolást is .

1. Nyomja meg a gombot az 1-es program megadására. A kiválasztott nap világító „

▼" jellel lesz jelezve.

- 2 másodperc múlva a kijelző a következő programra lép.

1. Ismételje meg a 4-től 7-ig terjedő lépéseket a további 2-től 6-ig terjedő programokhoz.

- Az időzítő programozása alatt, ha 30 másodpercig nem nyom meg egy gombot sem, vagy a az éppen meglévő beállítások megadásra kerülnek, és az időzítő programozása befejeződött.

Hozzáadás/módosítás az időzítőben

Ismételje meg a fenti lépéseket.

Az időzítő kiiktatása

Nyomja meg a , majd a gombot.

A időzítő beiktatása

Nyomja meg a , majd a gombot.

Az időzítő ellenőrzése

1. Nyomja meg a gombot.

2. Nyomja meg a vagy gombot, amíg a kívánt napot nem mutatja, majd nyomja meg a gombot a kiválasztás megadására.

1. Nyomja meg a vagy gombot a beállított programok ellenőrzésére.

Az időzítő törlése

1. Nyomja meg a gombot.

2. Nyomja meg a vagy gombot, amíg a kivánt nap megjelenik, majd nyomja meg a SELECT gombot a kiválasztás jóváhagyására.

3. Nyomja meg a gombot a program beállításához történő belépéshez.

4. Nyomja meg a vagy gombot, amíg a kívánt program megjelenik.

5. Nyomja meg a gombot a program törlésére.

Megjegyzések

- Az időzítő, a hét minden napjára (hétfőtől vasárnapig), naponta 6 programmal rendelkezik.

- Amikor a készülék a bekapcsolt időzítő által kapcsol be, az előzőleg beállított hőmérsékletet fogja alkalmazni a kimenő víz hőmérsékletének beállítására.

- Ugyanazt az időzítő programot nem lehet beállítani ugyanarra a napra.

- Kiválaszthat az összes napra ugyanolyan időzítő programot.

- Segít az energia-megtakarításban az, hogy minden megadott napra Ön 6-féle programot tud beállítani.

- Kapcsolja ki a hálózati tápfeszültség-ellátást, mielőtt tisztítja a készüléket.

TISZTÍTÁSI ÚTMUTATÁSOK

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztításhoz.
• A tisztításhoz szappant vagy semleges kémhatású (\~pH7) háztartási tisztítószert használjon.
• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

ÖTLET

- A készülék optimális teljesítményének biztosítása érdekében rendszeres időközönként végezze el a tisztítást, karbantartást. Kérjük, forduljon a megfelelő márkaszervizhez.

- Ne nyomja meg vagy üsse meg az üvegborítást kemény, hegyes tárggyal. Ez károsíthatja a készüléket.

• Biztosítsa, hogy a víznyomás 0,05–0,3 MPa között legyen. (0,1 MPa = 1 bar)
• Ha a víznyomás kívül esik a fenti tartományon, forduljon a márkakereskedőhöz (márkaszervizhez).

BELTÉRI EGYSÉG ÉS VEZÉRLÓPANEL

• Ne freccsenjen a készülékre közvetlenül víz.
• Puha, száraz kendővel törölje le a készüléket.

KÜLSŐ SZÚRŐ

- Legalább évente egyszer tisztítsa meg a külső szűrőt. Ennek elmulasztása esetén a szűrő eltömődhet, és emiatt a készülék meghibásodik. Kérjük, forduljon a márkakereskedőhöz (márkaszervizhez).

KÜLTÉRI EGYSÉG

• Ne legyen akadály a levegő belépő és kilépő nyílásoknál, ez a teljesítmény csökkenését, vagy meghibásodást okozhat. Távolítsa el az akadályt a ventiláció biztosítására.
• Tél során távolítsa el és tisztítsa meg a hótól a kültéri egység környezetét, hogy a hó ne boríthassa el a levegő belépő és kilépő nyilásokat.

FELÜLVIZSGÁLAT

• A készülék optimális teljesítményének biztosítása érdekében időszakonként vizsgálja meg a készüléket. A külső szűrőt, a földelési hálózatot pedig rendszeres időközönként ellenőrizze. A karbantartást lehetőleg a márkaszerviz végezze.
• Távolítson el minden akadályt a kültéri egység levegő belépő és kilépő nyílásaitól.

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

- Kapcsolja ki a hálózati tápfeszültség-ellátást.

AMIKOR A SZERVIZT KELL HÍVNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, majd forduljon a márkaszervizhez a következő esetekben:

• Rendellenes zaj hallatszik működés közben.
• Víz/idegen anyag került a vezérlőpanelbe.
  • Víz szivárog a beltéri egységből.
• A hálózati biztosító ismételten kikapcsol.
  • A hálózati kábel rendellenesen meleg.

A következő jelenségek nem jelentenek meghibásodást.

JELENSÉG

Áramlási zaj hallatszik működés közben.

Újraindításnál néhány perc telik el a működésig.

A kültéri egységből víz vagy gőz távozik.

A kültéri egységből gőz távozik fűtés üzemmódban.

A kültéri egység nem működik.

A levegő–víz hőszivattyú rendszer működése kikapcsol.

A rendszer nehezen fűt fel.

A rendszer nem tud melegíteni azonnal.

A kiegészítő fűtés automatikusan bekapcsolódik, bár ez nincs beállítva.

A működés automatikusan bekapcsolódik, bekapcsolt időzítő nélkül.

OK

Hűtőközeg áramlik a készülék belsejében.

A késleltetés a készülék kompresszorának védelmét szolgálja.

Páralecsapódás vagy pára keletkezett a csöveken.

Ez a leolvasztási működésből adódik a hőkicserélőnél.

Amikor a kültéri hőmérséklet kívül esik a működési tartományon, a hőszivattyú rendszer védelme működésbe lép.

A hőszivattyú rendszer védelmi funkcióval rendelkezik. A kompresszor leáll, ha belépő (visszamenő) vízhőmérséklet alacsonyabb, mint 18 °C. A kiegészítő fűtés bekapcsolódik, amíg belépő vízhőmérséklet a 23 °C-ot el nem éri.

Fűtésnél a beltéri egységgel együtt a padlófűtés vagy a fűtőtest is működik egyszerre, előfordulhat, hogy a meleg viz hőmérséklete alacsony, és ez okozza, hogy a padlófűtés vagy a fűtőtest felfűtése gyenge. Amikor a külső tér hőmérséklete alacsony, nehéz meleget előállítani. Hóréteg borítja és elzárja a levegő kilépő és a belépő nyílásokat a kültéri egységen. Ha a kimenő víz beállított hőmérséklete alacsony, esetleg nehéz fűteni.

Ez a hőszivattyú természetéből adódik, mivel bizonyos időre van szükség, amíg a vizet felmelegíti, amikor a készüléket hideg állapotban indítják.

A kiegészítő fűtés bekapcsolódása a beltér egység hőkicserélőjének a védelmét szolgálja.

A sterilizáló időzítő bekapcsolt.

Ellenőrizze a következőket, mielőtt a szervizhez fordulna.

JELENSÉG

A fütés működése nem kellően hatékony.

Zaj hallatszik működés közben.

A készülék nem működik.

A bekapcsolást jelző LED nem világít, vagy a vezérlőpanel sötét.

ELLENÓRZÉS

Megfelelően állítsa be a hőmérsékletet.A fűtőradiátorok szelepe zárt.Távolítson el minden akadályt a kültéri egység levegő belépő és kilépő nyílásaitól.

Ellenőrizze, hogy a készülék vízszintesen van-e telepítve, vagy a burkolat megfelelően van-e zárva.

Ellenőrizze, hogy a biztosító nem lépett-e működésbe.

A hálózati tápfeszültség ki van kapcsolva, vagy a hálózati feszültség kimaradt.

HIBAELHÁRÍTÁS (folytatás)

A bekapcsolást (működést) jelző LED villog és hibakód jelenik meg a vezérlőpanelen.

• Kapcsolja ki a készüléket és mondja el a hibakódot a márkaszerviznek.
• Az időzített működés törlődik, amikor hibakód jelenik meg.

Háttér fűtés üzemmód gomb

• Abban az esetben, amikor meghibásodott a levegő-víz höszivattyú, a háttér fütés használható a fütővíz felmelegítésére.
  Nyomja meg a gombot a háttér fűtőegység bekapcsolására.
• Nyomja meg az gombot a háttér fűtés működésének kikapcsolására.
• A háttér fűtés üzemmódban semmilyen más működés nem lehetséges.

Adatlap

a háztartási fütőberendezések energiafelhasználásának ismérveiröl való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic
Importáló neve, címe: Panasonic Marketing Europe GmbH South-East Europe Fióktelep 1117 Budapest, Neumann János utca 1.
A beltéri egység WH-SXF09D3E5 WH-SXF12D6E5 típusazonosítója: (WH-SXF09D3E5-1) (WH-SXF12D6E5-1)
A kültéri egység WH-UX09DE5 WH-UX12DE5 típusazonosítója: (WH-UX09DE5-1) (WH-UX12DE5-1)
Fűtési teljesítmény +7 °C-on (kW):	9,00 12,00
Energiahatékonysági besorolás +7 °C-on, 35 °C-os fűtővíznél: 4,74 4,67
Fűtési teljesítmény -7 °C-on (kW): 9,00 12,00
Energiahatékonysági besorolás -7 °C-on, 35 °C-os fűtővíznél: 2,81 2,70
Fűtési teljesítmény -15 °C-on (kW):	9,00 12,00
Energiahatékonysági besorolás -15 °C-on, 35 °C-os fűtővíznél: 2,54 2,40
A berendezés típusa:	Fűtő	Fűtő
Fűtő/hűtő üzemmód:	Léghűtés	Léghűtés
Zajteljesítmény a kültéri egységnél [dB(A)]:	66	67

Műszaki adatok (fűtésre)

Kültéri egységek

	WH-UX09DE5 WH-UX12DE5(WH-UX09DE5-1) (WH-UX12DE5-1)
Hálózati feszültség Egyfázisú, ~ 230 V; 50 Hz
Fütési teljesítmény +7 °C-on(kW)	9,00 12,00
Fütési teljesítmény -7 °C-on(kW)	9,00 12,00
Fütési teljesítmény -15 °C-on(kW)	9,00 12,00
Hangnyomás szint[dB (A)]	49 50
Hangteljesítmény szint[dB (A)]	66 67
Működési tartománykültéri hőmérséklete -20 ~ 35 -20 ~ 35(°C)
Kimenő viz hőmérséklete-2 °C / -7 °C / -15 °C 25 - 55 25 - 55külső hőmérsékleten (°C)
Hűtőközeg (R410A) tömege(kg) 3,10 3,10
Méretek(magasság · szélesség· mélység) (mm)	1340 · 900 · 320	1340 · 900 · 320
Tömeg (kg) 107 107

Műszaki adatok (folytatás)

Beltéri egységek

	WH-SXF09D3E5 WH-SXF12D6E5 (WH-SXF09D3E5-1) (WH-SXF12D6E5-1)
Hálózati feszültség Egyfázisú, ~ 230 V; 50 Hz
Beépített fűtőelem teljesítménye 3 6 (kW)
Elektromos teljesítmény-felvétel 1,90 2,57 (kW)
Névleges üzemi és max. indítási áramfelvétel 8,80 11,90 (A)
Max. áramfelvétel (A)	25,0 29,0
Szivattyú sebesség-fokozatainak száma/max. teljesítményfelvétel (W)	3/190 3/190
Méretek (magasság · szélesség · mélység) (mm)	892 · 502 · 353	892 · 502 · 353
Tömeg (kg)	47 49
Napkollektor és kazán csatlakozási igen igen lehetőség

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek összegyűjtéséről, illetve az azoktól történő megszabadulásról.

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyűjtőhelyekre vigye az Ön nemzeti előírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívási szerint.

Ezeknek a termékeknek a megfelelő kezelése segíteni fog az értékes anyagok megtakarításában, és megelőzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésből adódhat. Az elhasználódott készülékek összegyűjtéséről és újrahasznosításáról a további információkat a legközelebbi begyűjtési helyről a helyi hatóságoktól, a hulladékgyűjtőtől, illetve a kereskedőtől kaphat, ahol a készüléket vásárolta.

Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelő megsemmisítéséért a nemzeti előírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történő kezelése érdekében forduljon a kereskedőhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek.

Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedőhöz a megfelelő hulladékkezelési eljárásról.

Panasonic Corporation

Weboldal: http://www.panasonic.net

Meghatalmazott képviselet az EU-ban:
