Terméktípus	Beépíthető elektromos sütő
Márka	Samsung
Modell	C61R2AEEP
Beépítés	Beépíthető
Energiaforrás	Elektromos
Feszültség	220-240 V
Frekvencia	50/60 Hz
Energiafogyasztás	~3000 W
Méretek (M x Sz x Mé)	595 x 595 x 575 mm
Sütő űrtartalom	~70 L
Nettó tömeg	~35 kg
Funkciók	Konvekció, Grillezés, Leolvasztás, Ventilátoros, Felső/Alsó hő
Tisztítás típusa	Zománc belső, könnyen tisztítható
Vezérlés típusa	Gomb és érintés (becsült)
Kijelző típusa	Digitális (becsült)
Biztonsági funkciók	Gyermekzár, Automatikus kikapcsolás, Hűvös érintésű ajtó
Pótalkatrészek elérhetősége	Eredeti alkatrészek a Samsung szervizközpontokban vagy hivatalos forgalmazóknál
Javíthatósági index	Magas (moduláris alkatrészek, szervizkézikönyvek elérhetők)
Tartozékok	Sütőrács, sütőlap, grillező rács
Garancia	2 év (standard, ellenőrizze a helyi szabályokat)

Gyakran ismételt kérdések - C61R2AEEP SAMSUNG

Hogyan szereljem be a Samsung C61R2AEEP sütőt?

A beépítést szakképzett villanyszerelőnek kell végeznie. Győződjön meg arról, hogy a sütő egy dedikált 220-240 V-os áramkörhöz van csatlakoztatva. A beépítési és elektromos csatlakoztatási utasítások részletes leírását a használati útmutatóban találja.

Mekkora a sütő űrtartalma és mik a méretei?

A sütő űrtartalma körülbelül 70 liter. Külső méretei (M x Sz x Mé) 595 x 595 x 575 mm. Győződjön meg arról, hogy a szekrény kivágása megfelel ezeknek a méreteknek a megfelelő illeszkedéshez.

Hogyan tisztítsam a sütő belsejét?

Minden használat után törölje át a belsejét egy nedves ruhával és enyhe tisztítószerrel. Makacs foltokhoz használjon nem koptató hatású sütőtisztítót. A zománcbevonat könnyen tisztítható. Kerülje az erős vegyszerek vagy súrolószivacsok használatát.

Milyen sütési funkciók állnak rendelkezésre?

A sütő több funkciót kínál, beleértve a konvekciós (ventilátoros), grillező, leolvasztó, felső/alsó hő és ventilátoros grillezés funkciókat. Ezek lefedik a sütést, pörkölést, grillezést és leolvasztást.

Hogyan aktiváljam a gyermekzárat?

Nyomja meg és tartsa lenyomva a zár gombot (általában egy kulcs ikon jelzi) 3 másodpercig, amíg a szimbólum megjelenik a kijelzőn. A kikapcsoláshoz ismételje meg ugyanezt a lépést. Ez megakadályozza a véletlen működtetést.

Mit tegyek, ha a sütő nem melegszik?

Ellenőrizze, hogy a sütő megfelelően be van-e dugva, és a megszakító nem kapcsolt-e ki. Ellenőrizze, hogy az időzítő be van-e állítva. Ha a probléma továbbra is fennáll, a fűtőelem hibás lehet. A cseréhez vegye fel a kapcsolatot a Samsung szervizzel.

Van öntisztító funkció?

Ennek a modellnek nincs öntisztító ciklusa. A zománc belső azonban könnyű kézi tisztításra tervezték. Makacs lerakódásokhoz használjon speciális sütőtisztítót, és alaposan törölje le.

Hol találok pótalkatrészeket?

Eredeti Samsung pótalkatrészek a Samsung hivatalos szervizközpontjaiban vagy online kereskedőknél érhetők el. Gyakori pótalkatrészek: fűtőelemek, ajtótömítések, üveglapok és vezérlők.

Használhatok alufóliát a sütőben?

Igen, de kerülje a teljes rács lefedését vagy a fűtőelemekkel való érintkezést. Csak a sütőlapon használjon fóliát a cseppek felfogására. Ne bélelje ki a sütő alját fóliával, mert károsíthatja a zománcot.

Hogyan állítsam be az órát és az időzítőt?

Nyomja meg az 'Óra' gombot, és a +/- gombokkal állítsa be az időt. Az időzítőhöz nyomja meg az 'Időzítő' gombot, és állítsa be a kívánt időtartamot. A sütő sípol, amikor lejárt az idő. A pontos lépésekért olvassa el a használati útmutatót.

HASZNÁLATI ÚTMUTATÓ C61R2AEEP SAMSUNG

Az útmutató 100 %-ban újrahasznosított papírból készult.

képzelje el a lehetőségeket

MAGYAR

Köszönjük, hogy Samsung terméket vásárolt.

A teljesebb szolgáltatás érdekében kérjük,

regisztrálja termékét a következő webhelyen:

www.samsung.com/register

SAMSUNG

tartalom

HU

A kézikönyv használata 2

Biztonság....3

Villamos biztonság 3

Gyerek biztonság 3

Biztonság használat közben....4

Biztonság tisztításnál 4

Ártalmatlanítási előírások 4

A főzőlap felszerelése....5

Előírások és megfelelés....5

Biztonsági előírások a szerelő számára. 5

Csatlakozás a villamos hálózathoz....6

Beszerelés a munkalapba. 7

A főzőlap részei és jellemzői 9

Főzőzónák és kezelőegység. 9

Tartozékok 10

A készülék fontosabb jellemzői. 11

Biztonsági kikapcsolás. 12

Maradék hő kijelzés....12

Az első használat előtt....13

Első megtisztítás....13

Főzőlap használata....13

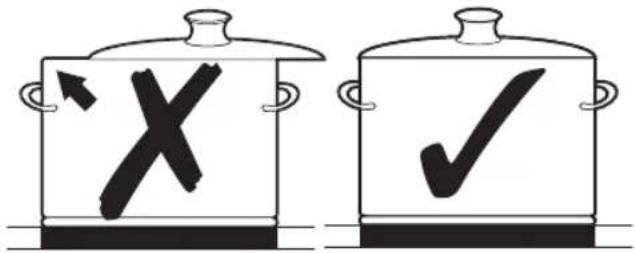

Alkalmas edények....13

Érintőkapcsolók használata....14

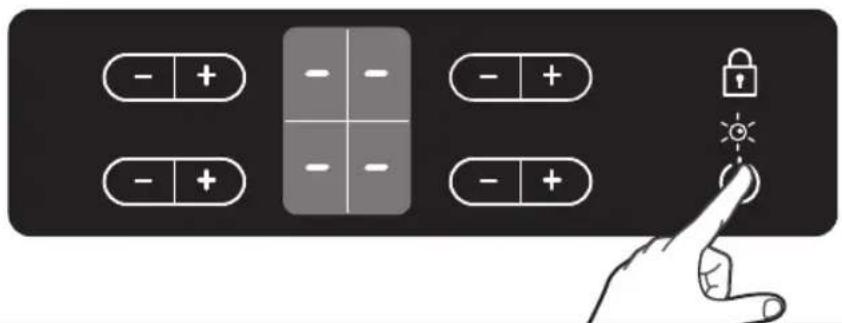

A készülék bekapcsolása. 15

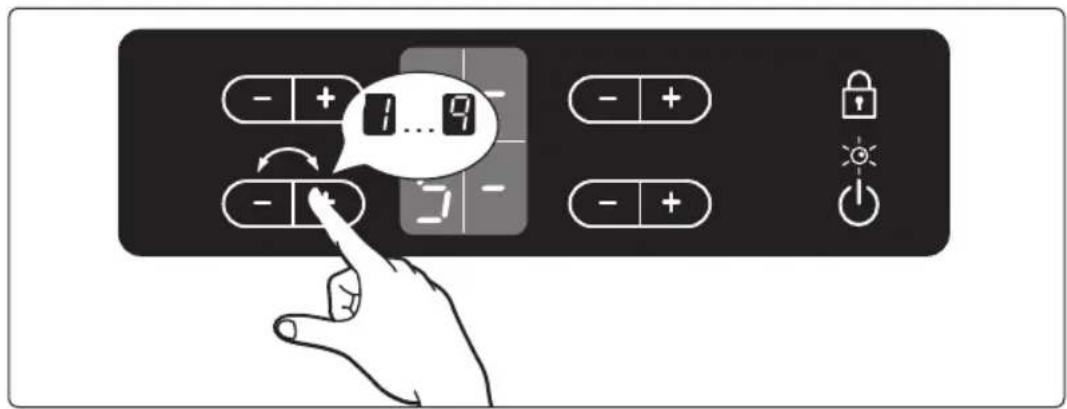

Hőmérséklet beállítása. 15

A készülék kikapcsolása. 16

Főzőzóna kikapcsolása. 16

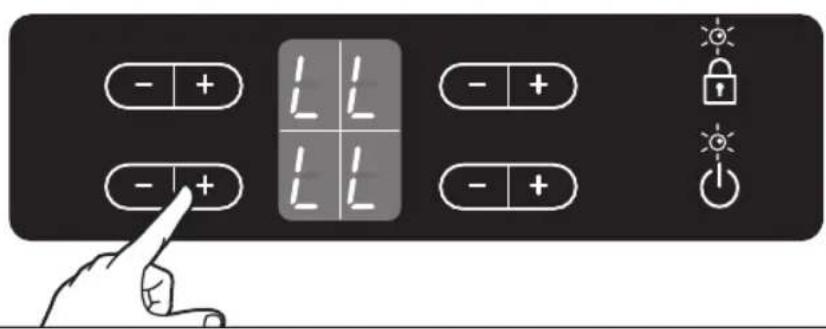

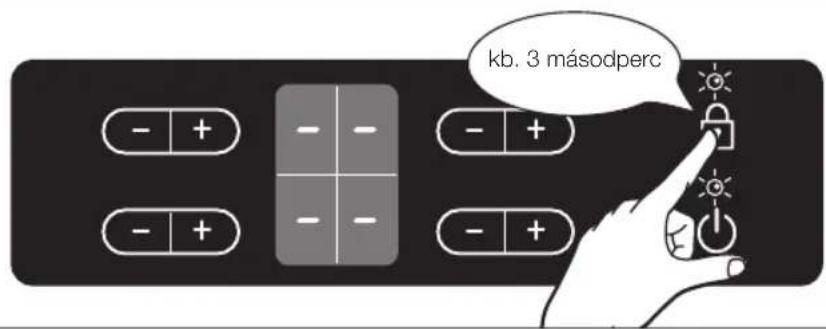

Biztonsági reteszelés használata....17

Kezelőegység reteszelése, és a reteszelés feloldása. 18

Javasolt fütési fokozatok különleges ételek főzéséhez. 18

Tisztítás és ápolás 19

Főzőlap 19

Főzőlap szegélye 20

A készülék megsérülésének megelőzése....20

Garancia és szerviz....21

Üzemzavarok elhárítása....21

Szerviz 22

Müszaki adatok 23

A kézikönyv használata

HU

Kérjük, hogy a készülék használatbavétele előtt szakítson időt e kézikönyv elolvasására, különösen a következő szakaszban található biztonsági információkra! Órizze meg ezt a kézikönyvet, hogy a jövőben is használhassa. Ha eladná a készüléket, kérjük, ne felejtse el átadni e kézikönyvet az új tulajdonosnak.

A kézikönyvben használatos szimbólumok

szimbólum a biztonsággal kapcsolatos tudnivalókra figyelmeztet.

A „Vigyázat!” cím a személyi biztonságra vonatkozó információkra utal.

igyelem!" cím az anyagi károk megelőzésére vonatkozó információkra utal.

szimbólum hasznos információkat és gyakorlati tanácsokat jelöl.

szimbólum a környezetvédelemmel kapcsolatos teendőkre utal.

1. Ilyen számozás található a készülék használatát lépésről lépésre ismertető magyarázatoknál.

2. ...

3. ...

E kézikönyv ismerteti az egyszerübb üzemzavarok elhárítását is. Lásd az „Üzemzavarok elhárítása” című szakaszt.

A TERMÉK HULLADÉKBA HELYEZÉSÉNEK MÓDSZERE (WEEE – ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK HULLADÉKAI)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

Biztonság

ági szempontból e készülék megfelel az elfogadott műszaki szabványoknak és a német Készülékbiztonsági törvénynek. Mindazonáltal úgy gondoljuk, hogy gyártóként kötelességünk felhívni az Ön figyelmét az alábbi biztonsági előírásokra.

HU

Villamos biztonság

• Gondoskodjék arról, hogy szakember szerelje fel, és földelje le a készüléket!
• Csak szakembernek szabad javítania a készüléket! A szakszerűtlen javítás személyi sérülést vagy komoly meghibásodást okozhat. Ha javítani kell a készüléket, forduljon a legközelebbi szervizhez! Ezen utasítások be nem tartása esetén anyagi kár keletkezhet és érvényét veszti a garancia.
• A süllyesztve szintbe szerelendő készülékeket csak a vonatkozó szabványoknak megfelelő készülékházba és munkalapba történt beépítés után szabad üzemeltetni. Ez megfelelő védelmet biztosít a villamos részek megérintése ellen, a VDE [Német Villamosmérnökök Egyesülete] előírásai szerint.
• Ha a készülék meghibásodna vagy eltörne, elrepedne vagy berepedezne:
• kapcsolja ki az összes főzőzónát;
• válassza le a főzőlapot a villamos hálózatról; és
• forduljon a helyi szervizhez!
• Ha elrepedne a főzőlap, kapcsolja ki a készüléket az áramütés megelőzése végett! Ne használja a főzőlapot a kerámia felület kicseréléséig!
• Nem szabad a főzőlapot alumíniumfólia hevítésére, alumíniumfóliába csomagolt termékek melegítésére vagy alumínium tálkába helyezett mélyhűtött ételek felmelegítésére használni!

Gyerek biztonság

Kisgyerekek vagy szellemi fogyatékosok csak megfelelő felügyelet mellett használhatják a készüléket!

Vigyázni kell a kisgyerekekre, hogy ne játsszanak a készülékkel!

A főzőzónák nagyon felforrósodnak főzés közben! Tartsa távol mindig a kisgyerekeket a készüléktől!

Biztonság (folytatás)

HU

Biztonság használat közben

• Ez a készülék csak otthoni főzéshez és sütéshez készült. Nem használható kereskedelmi vagy ipari célra.
• Sosem szabad a főzőlapot a helyiség fűtésére használni!
• Vigyázzon, amikor villamos készülékeket a főzőlap közelében lévő hálózati csatlakozóaljzathoz csatlakoztat! A hálózati csatlakozó kábelnek nem szabad hozzáérnie a főzőlaphoz!
• A túlhevült zsír vagy olaj gyorsan lángra lobbanhat. Sose hagyja felügyelet nélkül a serpenyőt vagy lábast, miközben zsírban vagy olajban süt, például amikor chipset süt!
• Használat után kapcsolja ki a főzőzónákat.
• Tartsa mindig tisztán és szárazon a kezelőegységet.
• Ne tegyen gyúlékony tárgyakat a főzőlapra, mert ezzel tüzet okozhat!

Biztonság tisztításnál

• Tisztítás előtt kapcsolja mindig ki a készüléket!
• Biztonsági okokból tilos a készüléket gözsugárral vagy nagynyomású tisztítóberendezéssel tisztítani.
• Az e kézikönyvben a tisztításra és ápolásra vonatkozó utasítások szerint tisztítsa a főzőlapot!

Ártalmatlanítási előírások

A csomagolóanyag ártalmatlanítása.

- A készülék csomagolásához használt anyagok újrahasznosíthatók. A kartonpapír és keményhab részek megfelelő jelzéssel vannak ellátva. Kérjük, hogy a csomagolóanyag és a leselejtezett készülék ártalmatlanításánál legyen tekintettel a biztonságra és a környezetvédelemre!

Leselejtezett régi készülék ártalmatlanítása.

Vigyázat! A régi készülék ártalmatlanítása előtt üzemképtelenné kell azt tenni, hogy ne jelentsen veszélyforrást!

se le szakemberrel a készüléket a villamos hálózatról és szereltesse ki vele a villamos csatlakozókábelt!

• A készüléket nem szabad háztartási szemétként kezelni!
• A lomtalanításra valamint a leselejtezett háztartási készülékek átvételével megbízott telephelyekre vonatkozó információk a polgármesteri hivataltól szerezhetők be.

A főzőlap felszerelése

lem! Szakemberrel kell felszereltetni és leföldeltetni a készüléket!

ük, vegye komolyan a fenti utasítást! A szakszerűtlen felszerelésből származó károkra nem vonatkozik a garancia.

A müszaki adatok e kézikönyv végén találhatók.

HU

Előírások és megfelelés.

E készülék az alábbi szabványoknak felel meg:

• EN 60 335 -1 és EN 60 335 -2 -6 (háztartási és hasonló célú villamos berendezések biztonsága);
• EN 60 350 vagy DIN 44 546 / 44 547 / 44 548 (háztartási célú villamos főzőlapok, tűzhelyek, sütők és grillek üzemi jellemzői);
  • EN 55 014 - 2
  • EN 55 014
  • EN 61 000 - 3 - 2; és
• EN 61 000 - 3 - 3 (elektromágneses kompatibilitásra vonatkozó alapvető előírások).

Ez a készülék megfelel az alábbi EU direktíváknak:

• 73 / 23 / EU, 1973.02.19 (kisfeszültségű direktíva);

336 / EU, 1989.05.03 (az elektromágneses kompatibilitásra vonatkozó direktíva, a 92 / 31 / EU módosító direktívát is tartalmazva); és

• 93 / 68 / EU (CE címkézési direktíva).

Biztonsági előírások a szerelő számára.

• A készüléket egy olyan megszakító szerkezeten keresztül kell a villamos hálózathoz csatlakoztatni, mely legalább 3 mm-es hézaggal megszakítja az összes pólust! Ilyen leválasztó szerkezet lehet egy kisautomata, olvadó biztosítékok (melyek legyenek kivehetőek), földzárlat-kioldók és kontaktorok.
• A tűzvédelem vonatkozásában e készülék megfelel az EN 60 335 - 2 - 6 szabványnak. Ezt a készüléktípust fel szabad szerelni úgy, hogy az egyik oldalán egy magas konyhaszekrény vagy fal legyen.
• Fiókok nem lehetnek a főzőlap alatt.
• Az installálásnak garantálnia kell az áramütés elleni védelmet.
• A konyhabútor, melybe a készüléket beszerelik, meg kell hogy feleljen a DIN 68 930 stabilitási követelményeinek.
• A nedvesség elleni védelem érdekében le kell szigetelni az összes vágási felületet egy alkalmas tömítőanyaggal.
• Csempével borított munkafelületeken a főzőlap illeszkedési hézagait teljesen ki kell tölteni fugázóanyaggal.
• Természetes kö, műkö vagy kerámia felső részeknél a pillanatrugókat egy alkalmas műgyantával vagy ragasztóanyaggal kell a helyükre erősíteni.
• Ügyeljen rá, hogy a tömítés hézagmentesen illeszkedjék a munkafelületnél! Nem szabad szilikon pasztát használni; ez megnehezítené a kiszerelést a szervizelésnél.
• A főzőlap legyen alulról kinyomható a kiszereléshez.

A főzőlap felszerelése (folytatás)

HU

Csatlakozás a villamos hálózathoz.

Ellenőrizze a villamos csatlakozás elkészítése előtt, hogy a készülék adattábláján feltüntetett névleges feszültség megegyezik-e a hálózati feszültséggel! Az adattábla a főzőlap alsó készülékházán található.

Áramtalanítsa az áramkört a villamos csatlakozás elkészítése előtt!

A fűtőelem feszültsége 230 VAC. A készülék kifogástalanul működik 220 VAC feszültségű régebbi hálózatról is.

A főzőlapot egy olyan megszakító szerkezeten keresztül kell csatlakoztatni a villamos hálózathoz, mely legalább 3 mm-es hézaggal meg tudja szakítani az összes pólust, ilyen szerkezet lehet például az automatikus kismegszakító, földzárlatkioldók vagy olvadó biztosíték.

Hálózati csatlakozókábelként H05SS-F (180°C) vagy ennél magasabb fokozatú kábelt kell használni.

	A készülék névleges árama (A) Névleges keresztmetszet (mm 2 )
1N~	>25 és ≤ 32 ≥ 2.5
2N~ >10	és ≤ 16 ≥ 1.5

A csatlakozást a rajz szerint kell elkészíteni. A csatlakozóvezetékeket a megfelelő bekötési rajz szerint kell felszerelni.

A földelő vezeték a földkapocshoz van csatlakoztatva. A földelő vezetéknek hosszabbnak kell lennie a villamos áramot szállító vezetékeknél.

A kábelcsatlakozásokat az előírások szerint kell elkészíteni és a csatlakozókapcsok csavarjait jól meg kell húzni!

A csatlakozókábelt a hálózati kábelrögzítővel kell rögzíteni és a fedelet jól le kell zárni. A készülék első üzembe helyezésekor a kerámia felületről el kell távolítani a védőfóliát és az öntapadó címkéket.

zőlapnak a villamos hálózathoz való csatlakoztatása után kapcsolja be rövid ideig a legnagyobb fokozatba mindegyik főzőzónát és ellenőrizze, hogy működik-e!

zólap első feszültség alá helyezésekor világít az összes jelzőfény és aktiválódik a biztonsági reteszelés.

L: Barna

N: Kék

PE: Zöld

Vigyázat! Ügyeljen a fázis és a nulla vezető helyes bekötésére a csatlakozó doboznál és a készüléknél (bekötési vázlatok); különben tönkremehetnek egyes szerkezeti részek!cia nem vonatkozik a helytelen üzembehelyés által okozott károkra.

A főzőlap felszerelése (folytatás)

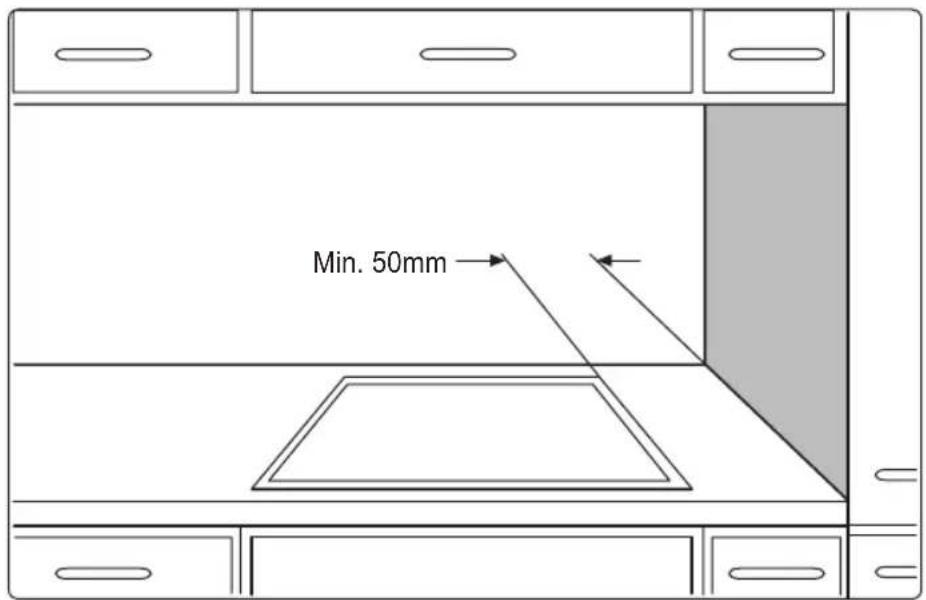

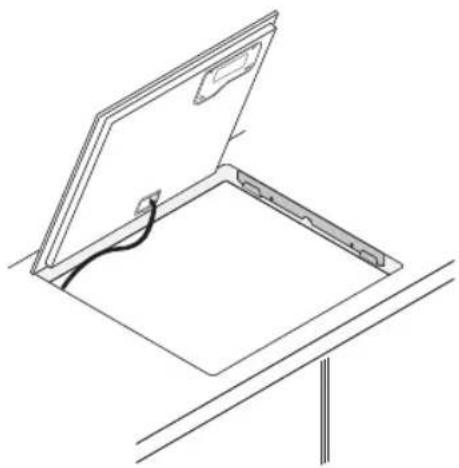

Beszerelés a munkalapba.

HU

ezze fel a készülék adattábláján látható gyártási számot a beszerelés előtt! Erre a számra szükség lesz a szervizeléshez, és az adattábla a beszerelést követően már nem férhető hozzá, mert a készülék alján van elhelyezve.

Ügyeljen az előírt szabad távolságokra!

Rögzítse a kengyeleket mindkét oldalon a csavarokkal, mielőtt felszereli a kengyelekre a főzőlapot.

A főzőlap felszerelése (folytatás)

HU

A főzőlap részei és jellemzői

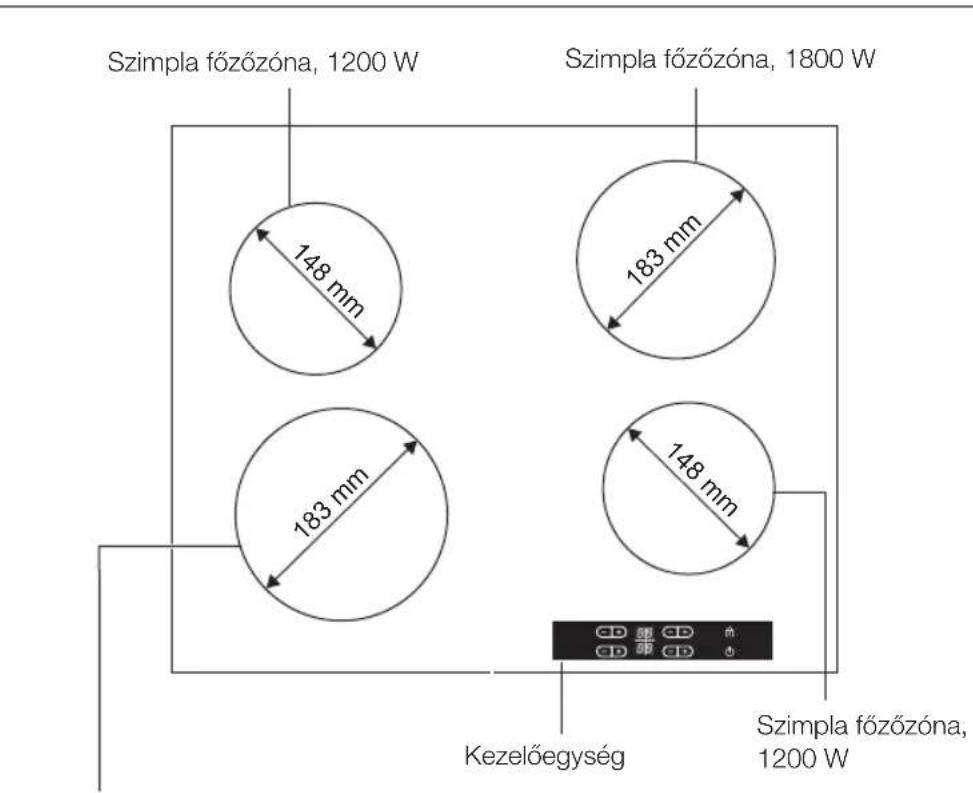

Főzőzónák és kezelőegység.

HU

Szimpla főzőzóna, 1800 W

A főzőlap részei és jellemzői (folytatás)

HU

Tartozékok

A főzőlap részei és jellemzői (folytatás)

A készülék fontosabb jellemzői.

HU

• Kerámia főzőfelület: A készüléknek egy kerámia főzőfelülete és négy gyorsreagálású főzőzónája van. A főzőlap nagyteljesítményű fűtőelemei lényegesen lerövidítik a zónák felhevítéséhez szükséges időt.
• Érintőkapcsolók: A készülék érintésre reagáló kapcsolókkal működtethető.
• Könnyen tisztítható: A kerámia főzőfelület és az érintőkapcsolók előnye, hogy jól hozzáférhetők a tisztításkor. A sima, sík felületet könnyű tisztítani.
• Be/Ki érintőkapcsoló: A „Be/Ki” érintőkapcsoló szolgál a készülék hálózati kapcsolójaként. Ez az érintőkapcsoló a készülék hálózati áramellátása teljesen be- vagy kikapcsolja.
• Kijelzők és jelzőfények: Digitális kijelzők és funkció jelzőfények szolgáltatnak információkat a beállításokról és az aktivált funkciókról valamint a különböző főzőzónákban lévő maradék hőről.
• Biztonsági kikapcsolás: Egy biztonsági kikapcsolás funkció gondoskodik a főzőzónák automatikus kikapcsolásáról, ha egy bizonyos ideig nem változtatták meg a beállításukat.
• Maradék hő kijelző: A kijelzón megjelenik a maradék hő ikonja, ha a főzőzóna még olyan forró, hogy égési sérülést okozhat.

Digitális kijelzők: A négy kijelző mező a négy főzőzónához tartozik.

Ezek a következő információkat jelzik ki:

• a készülék ki van kapcsolva

---

• Hmaradék hő
• a biztonsági reteszelés aktiválva van; és
• 58 hibajelzés, az érintőkapcsolót 10 másodpercnél tovább tartották megérintve.
• hibajelzés, ha rendellenes üzem miatt túlhevült a főzőlap.

A főzőlap részei és jellemzői (folytatás)

HU

Biztonsági kikapcsolás.

Ha az valamelyik főzőzóna be van kapcsolva és a beállításán hosszabb időn keresztül nem változtatnak, akkor bizonyos idő után automatikusan kikapcsol az illető főzőzóna.

A maradék hőt a H„Hot“ = forró) szimbólum jelzi az illető főzőzóna digitális kijelzőjén.

A főzőzónák az alábbi idő eltelte után kapcsolnak ki automatikusan:

Fütési fokozat 1 - 2 6 óra múlva

Fütési fokozat 3 - 4 5 óra múlva

Fütési fokozat 5 - 6 3 óra múlva

Fütési fokozat 7 - 9 1 óra múlva

főzőlap rendellenes üzem miatt túlhevül, főzőlap.

jelenik meg a kijelzön, és kikapcsol a

Ha a fenti táblázatban feltüntetett idő előtt kikapcsol egy vagy több főzőzóna, akkor nézze meg az „Üzemzavarok elhárítása” című szakaszt.

Egyéb okok egy főzőzóna automatikus kikapcsolására.

Azonnal kikapcsol az összes főzőzóna, ha az edényből kifut a folyadék és a kezelőegységre folyik.

Akkor is működésbe lép az automatikus kikapcsolás, ha Ön egy nedves rongyot tesz a kezelőegységre. Mindkét fentebb említett esetben a készüléket újra be kell kapcsolni a „Be/Ki érintőkapcsolóval a folyadék, vagy a nedves rongy eltávolítása után.

Maradék hő kijelzés.

Ha kikapcsolunk egy főzőzónát, vagy kikapcsoljuk az egész főzőlapot, a maradék hő jelenlétét egy H („Hot” = forró) szimbólum jelzi a megfelelő főzőzóna digitális kijelzőjén. A maradék hő kijelzés csak akkor tűnik el, ha már kihült a főzőzóna.

A maradék hő felhasználható felolvasztásra vagy az étel melegen tartására.

elem! Amíg világít a maradék hő kijelző, égésveszély áll fenn!

m! Az áramellátás megszakadása esetén kialszik a szimbóHm és elvész a maradék hőre vonatkozó információ. Ilyen esetben ezért Ön megégetheti magát! Ezért legyen mindig óvatos, amikor a főzőlap közelében tartózkodik!

Az első használat előtt

Első megtisztítás.

Törölje le a felületet egy nedves ronggyal és kerámia főzőlap tisztítószerrell!

em! Ne használjon maró vagy koptató hatású tisztítószereket! Megsérülhet a felület.

Főzőlap használata

Alkalmas edények.

A jobb edényekkel jobban lehet főzni.

• A jó edények az aljukról ismerhetők fel. Az edény alja legyen minél vastagabb és legyen teljesen sík.
• Új edények vásárlásánál ügyeljen az edény aljának átmérőjére. A gyártók gyakran az edény felső peremének átmérőjét közlik.
• Alumínium- vagy rézaljú edények fémes elszíneződést okozhatnak a kerámia felületen. Ezt az elszíneződést nagyon nehéz vagy lehetetlen eltávolítani.
• Ne használjon öntöttvas edényeket vagy sérült, sorjás aljú edényeket. Ezek megkarcolhatják a főzőfelületet.
• Hideg állapotban az edény alja normál esetben kissé befelé hajlik (konkáv). Az edény aljának sosem szabad kifelé hajolnia (konvex).
• Ha különleges edényt akar használni, például kuktafazekat vagy egy pároló fazekat, kérjük tartsa be a gyártó előírásait!

Energiatakarékossági tanácsok.

kes energiát takaríthat meg Ön az alábbiak figyelembevételével.

Főzőlap használata (folytatás)

HU

• Először helyezze el az edényt vagy fazekat és csak utána kapcsolja be a főzőzónát!
• A piszkos főzőzóna vagy a piszkos aljú edény növeli az energiafogyasztást.
• Ha lehet, tegye rá jól a fedőt az edényre, hogy teljesen lefedje.
• Kapcsolja ki a főzőzónákat a főzés vége előtt, hogy a maradék hő kihasználható legyen az étel melegen tartására vagy felolvasztásra.
• Az edény alja ugyanolyan méretű legyen, mint a főzőzóna.
• Kuktafazékkal a főzési idő akár 50%-kal csökken!

Érintőkapcsolók használata.

Az érintőkapcsolók működtetéséhez érintse meg az ujjával a kezelőegység megfelelő részét, hogy világítson vagy ne a megfelelő kijelző, vagy bekapcsoljon a kívánt funkció.

Vigyázzon, hogy egyszerre csak egy érintőkapcsolót érintsen meg. Ha az ujjával nagyon ferdén nyúl a kezelőegységhez, bekapcsolhat egy szomszédos érintőkapcsoló is.

Főzőlap használata (folytatás)

A készülék bekapcsolása.

HU

Érintse meg a „Reteszelés érintőkapcsolót 3 másodpercig. Ezután a készülék bekapcsolható a „Be/Ki érintőkapcsolóval. Érintse meg a „Be/Ki érintőkapcsolót. A digitális kijelzőkön átható.

szüléknek a „Be/Ki” érintőkápcsolóval történt bekapcsolása után 10 másod- percen belül választani kell egy fűtési fokozatot. Különben biztonsági okból kikapcsol a készülék.

Hömérséklet beállítása.

A fütési fokozat ( #o beállításához érintse meg a megfelelő főzőzóna , + - gombját.

A - első megnyomásakor a fűtési fokozat 5 -re áll be.
A + első megnyomásakor a fütési fokozat 5 -re áll be.
A ☐ gombbal növelheti és a ☑ gombbal csökkentheti a fűtési fokozatot.

Főzőlap használata (folytatás)

A készülék kikapcsolása.

A készülék a „Be/KiÜ” érintőkapcsolóval kapcsolható ki teljesen. Érintse meg a „Be/KiÜ” érintőkapcsolót!

özőzóna vagy az egész főzőfelület kikapcsolása után a maradék hőt egy („Hot” = forró) szimbólum jelzi a megfelelő főzőzónák digitális kijelzőjén.

fütési fokozat, és Ön 7 akarja kapcsolni a főzőzónát, az érintőkapcsolót egyszer megérintve a fütési fokozat nullára csökken.

még

A gyorsabb beállítás érdekében tartsa az ujját a vagy érintőkapcsolón, míg meg nem jelenik a kívánt érték!

Ha 10 másodpercnél tovább tart megnyomva egy érintőkapcsolót, hibajelzés jelenik meg a fűtési fokozat kijelzőjén. A hibajelzés eltüntetéséhez érintse meg a „Be/Ki” érintőkapcsolót.

Főzőzóna kikapcsolása.

Egy főzőzóna kikapcsolásához állítsa vissza a fűtési fokozatot ☐ra a kezelőegységen a Fűtési fokozatok vagy érntőkapcsolójának segítségével.

Főzőlap használata (folytatás)

Biztonsági reteszelés használata.

HU

A biztonsági reteszelés egy főzőzóna véletlen bekapcsolása és a főzőfelület véletlen aktiválása ellen véd. A Reteszelés érintőkapcsoló csak bekapcsolt áramellátásnál használható.

Biztonsági reteszelés bekapcsolása.

1. Érintse meg a érintőkapcsolót kb. 3 másodpercig. Nyugtázásként egy hangjelzés hallható.

1. Érintse meg a fűtési fokozatok egyik érintőkapcsolóját.

(„lock" = reteszelés) jelenik meg a kijelzőkön, jelezve, hogy aktiválva van a biztonsági reteszelés.

Biztonsági reteszelés kikapcsolása.

1. Érintse meg kb. 3 másodpercig az érintőkapcsolót. Nyugtázásként egy hangjelzés hallható.

A berendezés kikapcsolása után néhány perccel biztonsági okokból automatikusan bekapcsol a gyermekzár.

Főzőlap használata (folytatás)

HU

Kezelőegység reteszelése, és a reteszelés feloldása.

A főzési folyamat közben bármikor reteszelhető a kezelőegység – a „Be/Ki Ⓧ érintőkapcsoló ki-vételével –, hogy megakadályozható legyen a beállítások véletlen megváltoztatása, például ha Ön letörli a kezelőegységet egy ronggyal.

1. Érintse meg kb. 3 másodpercig a Biztonsági reteszelés érintőkapcsolót.
   Világít a jelzőfény a reteszelés érintőkapcsolóban. Az érintőkapcsolók most reteszelve vannak.
2. A reteszelés feloldásához érintse meg újra a Biztonsági reteszelés érintőkapcsolót kb. 3 másodpercig. Ekkor kialszik a jelzőfény a reteszelés érintőkapcsolóban.

Javasolt fűtési fokozatok különleges ételek főzéséhez.

Az alábbi táblázatban szereplő számadatok csupán irányértékek. A különböző főzési módokhoz szükséges fűtési fokozatok számos tényezőtől függenek, például az edény fajtájától és a főzendő étel típusától és mennyiségétől.

Kapcsoló beállítása	Főzési módszer Példák
9	MelegítésHirtelensütésZsírban sütés	Nagy tömegű folyadék melegítése, metélt tészta forralása, hús pirítása, (pörkölt barnítása, hús párolása)
8	Intenzív zsírbansütés	Vesepecsenye-, hátszínszelet, hagymás reszelt burgonya barnára sütve, virsli/kolbász, palacsinta
7
6 Zsírban	sütés	Sertésszelet / borda, máj, hal, zsírban sült húsgombóc, sült tojás
5	Forralás	Max. 1,5 liter folyadék, burgonya, zöldségek főzése
4
3 Gőzölés	PárolásForralás	Kis mennyiségű zöldség gőzölése és párolása, rizs és tejes ételek forralása
2
1 Megolvasztás		Vaj megolvasztása, zselatin olvasztása, csokoládé olvasztása

Megjegyzés

• A fenti táblázatban szereplő fűtési fokozatok csupán irányértékek.
• A fűtési fokozatokat szükség esetén módosítani kell az adott edénynek és ételnek megfelelően.

Tisztítás és ápolás

Főzólap

Figyelem! Tisztítószereknek nem szabad érintkezésbe lépniük a forró kerámia felülettel: az összes tisztítószert bő vízzel el kell távolítani a tisztítás után, nehogy maró hatást fejthessen ki a forró felületre. Ne használjon agresszív tisztítószereket, például grill- vagy villanysütő sprayket, kaparócsutakokat vagy koptató hatású serpenyótisztítókat!

meg közvetlenül a használat után, még langyos állapotban a kerámia felületet! Ezáltal megelőzhető, hogy a kiömlött étel rásüljön a felületre. A vízkőfoltokat, zsírcsep- peket és fémes elszíneződéseket a kerámiához vagy rozsdamentes acélhoz használha- tó tisztítószerekkel távolítsa el!

Enyhe szennyeződés.

1. Törölje le a kerámia felületet egy nedves ronggyal.
2. Törölje szárazra egy tiszta ronggyal. Ne maradjon tisztítószer a felületen.
3. Tisztítsa meg hetente egyszer alaposan az egész kerámia felületet egy kerámiához vagy rozsdamentes acélhoz használható tisztítószerrel.
4. Törölje le a kerámia főzőfelületet bő vízzel és törölje szárazra egy nem foszló ronggyal.

Makacs szennyeződés.

1. A résult és kifreccsent ételmaradványok eltávolításához használjon üvegkaparót.
2. Helyezze rá az üvegkaparót megfelelő szögben a kerámia felületre.
3. Távolítsa el a szennyeződést a kaparó pengéjével.

Üvegkaparók és kerámiához használható tisztítósze- rek a szakboltokban kaphatók.

Tisztítás és ápolás (folytatás)

HU

Problémás szennyeződés.

1. Ráégett cukrot, megolvadt műanyagot, alumínium fóliát vagy egyéb anyagokat távolítson el egy üvegkaparóval azonnal, még forró állapotban!

Figyelem! Vigyázzon, nehogy megégesse magát, amikor az üvegkaparót használja a forró főzőzónán!

1. Tisztítsa meg a főzőlapot normál módon, ha már lehült.

ár kihült az a főzőzóna, melyen megolvadt valami, melegítse újra fel a főzőzónát a tisztításhoz.

A karcolások vagy sötét foltok, melyeket például egy éles sarkú serpenyő okozott, nem távolíthatók el a kerámia felületról. Mindazonáltal ezek nem befolyásolják a főzőlap működését.

Figyelem! Ne használjon borecetet, citromlevet vagy vízkőoldót a főzőlap szegélyén; ellenkező esetben homályos foltok jelennek meg.

1. Törölje le a főzőlap szegélyét egy nedves ronggyal.
2. A megszáradt szennyeződést nedvesítse meg egy nedves ronggyal. Azután törölje le, majd törölje szárazra.

A készülék megsérülésének megelőzése.

• Ne használja a főzőlapot munkafelületként vagy tároláshoz.
• Ne működtesse a főzőzónát, ha nincs rajta edény, vagy ha üres az edény.
• A kerámia egy nagyon szívós és a hőmérsékletnek ellenálló anyag, de nem törhetetlen. Megsérülhet, ha éles vagy kemény tárgy esik rá a főzőlapra.
• Ne használjon öntöttvasból készült vagy sérült aljú, durva vagy sorjás szélű edényeket. Megkarcolhatják a főzőzónát.

- Ne tegyen edényeket a főzőlap szegélyére. Megkarcolódhat és megsérülhet a szegély.

- Vigyázzon, ne freccsenjenek ki savas folyadékok, például borecet, citromlé és vízkőoldó a főzőlap szegélyére, mert homályos foltokat hagynak hátra.

- Ha cukor vagy cukor tartalmú készítmény freccsen ki egy forró főzőzónára és ott megolvad, azonnal el kell távolítani egy konyhai kaparóval, amíg forró! Kihülés után megsérülhet a felület az eltávolításkor!

- Tartson távol a kerámia felülettől minden olyan tárgyat és anyagot, mely megolvadhat, például műanyagot, alumínium fóliát és sütőfóliát. Ha ilyen anyag ráolvad a főzőlapra, távolítsa el azonnal egy kaparóval!

Garancia és szerviz

Üzemzavarok elhárítása.

HU

Üzemzavart okozhat akár egy apró hiba is, melyet Ön könnyen megszüntethet az alábbi útmutatás szerint. Ha nem segítenek az alábbi tanácsok, ne kísérletezzen a készülék javításával!

Vigyázat! A készüléket kizárólag szakembernek szabad javítania! A szakszerűtlen javítás komoly veszélyt jelent a felhasználóra. Ha javítani kell a készüléket, kérjük, forduljon a szervizhez!

Mit tegyek, ha nem működnek a főzőzónák?

Ellenőrizze az alábbiakat:

• Nem égett-e ki az olvadó biztosíték. Ha ismételten kiég a biztosíték, hívjon villanyszerelőt.
• A készülék rendesen be van kapcsolva.
• Világítanak a jelzőfények a kezelőegységben.
• Be van kapcsolva a főzőzóna.
• A főzőzónák a kívánt fűtési fokozatokra vannak beállítva.

Mit tegyek, ha nem kapcsolnak be a főzőzónák?

Ellenőrizze az alábbiakat:

• Nem telt-e el 10 másodpercnél hosszabb idő a Be/Ki gomb működtetése és a kívánt főzőzóna bekapcsolása között (lásd: A készülék bekapcsolása c. szakaszt).
• A kezelőegységen ne legyen folyadék vagy vizes rongy.

Mit tegyek, ha hirtelen eltűnik a kijelzőről a maradék hőt jelző Helzés?

Ennek oka a következő lehet:

• Véletlenül működtették a Be/Ki érintőkapcsolót.
• A kezelőegységre egy nedves rongyot vagy folyadékot tettek.

Mit tegyek, ha a főzőzónák kikapcsolása után nem látható a maradék hő kijelzés a kijelzőn?

Ellenőrizze az alábbit:

- A főzőzónát csak röviden használták és ezért nem melegedett fel eléggé. Ha forró a főzőzóna, forduljon a szervizhez!

Mit tegyek, ha nem kapcsol be vagy ki a főzőzóna?

Ezt az alábbiak okozhatják:

• A kezelőegységen egy nedves rongy vagy folyadék található.
• Be van kapcsolva a biztonsági gyerekzár.

Mit tegyek, ha a 5 E hibajelzés világít?

Ellenőrizze a következőt:

- A kezelőegységen ne legyen vizes rongy vagy folyadék. A hibajelzés eltüntetéséhez nyomja meg a „Be/Ki” érintőkapcsolót.

Garancia és szerviz (folytatás)

HU

Mit jelent az, ha nem izzik pirosan az főzőzóna?

- A főzőzóna beállított hőmérsékletét egy érzékelő tartja fenn, mely be- és kikapcsolja a zónát, ezért a főzőfelület nem mindig izzik pirosan. Ha Ön alacsony fűtési fokozatot választ, a fűtés gyakrabban fog be- és kikapcsolni, mint magasabb fokozatnál. A fűtés a legmagasabb fokozatnál is be- és kikapcsol.

Ha Ön kihívja a szervizt, és kiderül, hogy a hibát a készülék nem az útmutatónak megfelelő használata okozta, akkor ki kell fizetnie a kiszállási díjat még akkor is, ha garanciális a készülék.

Szerviz

A szerviz kihívása előtt kérjük, tanulmányozza az „Üzemzavarok elhárítása” c. szakaszt! Ha ez sem segít, járjon el az alábbiak szerint.

Műszaki hiba okozza a jelenséget?

Ha igen, forduljon a szervizhez.

Készüljön fel mindig előre a beszélgetésre. Ezzel megkönnyíti a probléma diagnosztizálását és annak eldöntését, hogy ki kell-e szállnia a szerviznek.

Kérjük, fordítson gondot az alábbi információkra:

• Milyen jellegű a probléma?
- Milyen körülmények között jelentkezik a probléma?

A szerviz felhívásakor kérjük, közölje a készülék modelljét és gyártási számát! Ezek az információk az adattáblán találhatók:

• Modell megnevezése
• S / N kód (15 számjegy)

Ajánlatos előre feljegyezni ezeket az információkat a hivatkozás megkönnyítésére.

Modell:

Gyártási szám:

Mikor fizeti Ön a szervizköltséget még a garanciális időszakban is?

• Ha Ön nem háritotta el a problémát az „Üzemzavarok elháritása” című szakaszban leírt tanácsok alapján,
• Ha a szerviz technikusnak többször kell kiszállnia, mert nem kapta meg az összes szükséges információt a kiszállás előtt, például, alkatrészért kell elmennie. Ha Ön a szerviz kihívásánál felkészül a fentebb leírtak szerint, megtakaríthatja ezeket a járulékos költségeket.

Műszaki adatok

A készülék méretei

Szélesség: 575 mm

Mélység: 505 mm

Magasság: 55 mm

Munkalap-kivágás méretei

Szélesség: 560 mm

Mélység: 490 mm

Sarok rádiusz: 3 mm

Főzőzónák

Helyzet Átmérő Teljesítmény
Bal első 183 mm 1800 W
Bal hátsó 148 mm 1200 W
Jobb hátsó 183 mm 1800 W
Jobb első 148 mm 1200 W

Villamos hálózat : 230 V \~ 50 Hz

Maximális teljesítményfelvétel: 6,0 kW

Tömeg: nettó 7,5 kg

bruttó 10,0 kg

HU

Megjegyzések

HU

Megjegyzések

HU

SAMSUNG

KÉRDÉSEI VAGY MEGJEGYZÉSEI VANNAK?

ORSZÁG	HÍVJON BENNÜNKET	VAGY LÁTOGASSA MEG HONLAPUNKAT. CÍMÜNK:
BOSNIA 05 133 1999		www.samsung.com
BULGARIA 07001 33 11, normal tariff
CROATIA 062 - SAMSUNG (062-726-7864)
CZECH 800 - SAMSUNG (800-726786)
HUNGARY 06-80-SAMSUNG (726-7864)
MACEDONIA 023 207 777
MONTENEGRO 020 405 888
POLAND 0 801-1$AMSUNG (172-678)[phone]
ROMANIA TOLL FREE No.	08008 SAMSUNG (08008 726 7864)
SERBIA	0700 SAMSUNG (0700 726 7864)
SLOVAKIA 0800-SAMSUNG (0800-726-786)
LITHUANIA	8-800-77777
LATVIA 8000-7267
ESTONIA	800-7267

Kódszám: DG68-00125D-01

C61RA* серија

C61R2A* серија

CTR364*B серија

CTR464*B серија

Керамичко-стаклена плотна
